用户手册 SR6002 HUSQVARNA

连续开发产品是我们的政策，因此我们保留修改产品设计和外观的权利，恕不事先通知。

注意：本手册涵盖了汽油驱动型和电池驱动型动力装置。

预期用途

警告：本附件仅可与指定产品配套使用，详情请参阅产品《操作手册》中的“附件”一章。

本附件仅适用于清扫草坪、小路、沥青道路和类似区域。

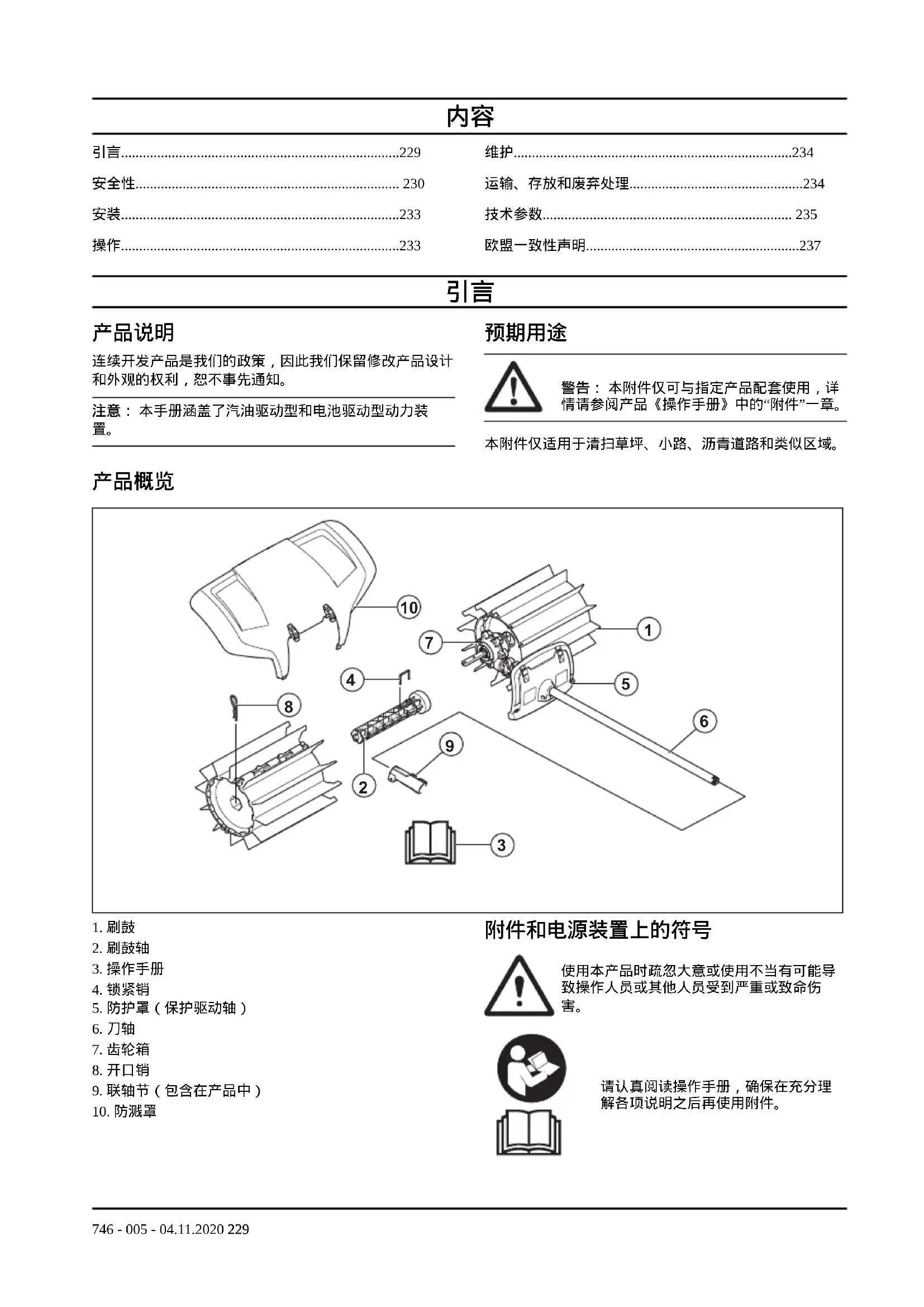

产品概览

1. 刷鼓
2. 刷鼓轴
3. 操作手册
4. 锁紧销
5. 防护罩（保护驱动轴）
6. 刀轴
7. 齿轮箱
8. 开口销
9. 联轴节（包含在产品中）
10. 防溅罩

附件和电源装置上的符号

使用本产品时疏忽大意或使用不当有可能导致操作人员或其他人员受到严重或致命伤害。

请认真阅读操作手册，确保在充分理解各项说明之后再使用附件。

请使用获得批准的听觉保护设备。请使用获得批准的眼部保护装备。存在粉尘风险时，请佩戴通气口罩。

本附件符合适用的 EC 指令的要求。

回转部件。确保四肢远离机器。箭头指示了旋转方向。

务必戴上检验合格的保护手套。

穿上坚固的防滑靴。

注意抛掷物和反弹物。

操作员必须确保 15 米范围内无任何人员或动物。当多名操作员在同一现场工作时，他们彼此之间必须保持至少 15 米的安全距离。本附件将以很大的力量抛出可能反弹回来的物体。如果未使用建议的安全设备则可能会导致眼部严重受伤。

本产品运行期间，应与人员和动物保持至少 15 m/50 ft 的距离。

使您的身体各部位远离高温表面。

在环境中的噪音排放符合欧盟指令。本附件的噪音排放在“技术资料”一章和标签上有详细说明。

注意：有关本产品上的其他符号/标识，请参阅适用于特定市场的特殊认证要求。

安全性

安全定义

本操作手册使用了“警告”、“小心”和“注释”来指出特别重要的内容。

警告：当不遵守手册中的说明可能会给操作员或周围人员带来伤害或死亡风险时，会使用此标志。

小心：当不遵守手册中的说明可能会对产品和/或附件、其他材料或附近区域造成损坏时，会使用此标志。

注意：用于提供特定状况下所需的更多信息。

一般安全须知

警告：请在使用本产品前阅读下面的安全须知。

• 请认真阅读操作手册，确保在充分理解各项说明之后再使用本产品。
• 这些说明是对本产品随附说明文件的补充。如需了解其他步骤，请参考本产品的操作说明。
• 任何情况下，未经制造厂的许可，不得修改本产品的设计。请勿使用似乎已被他人改动过的附件，并且一定要使用原厂附件。未经许可擅自修改，或使用未经

认可的附件，可能会对操作员或其他人员造成严重的伤害或死亡。

操作安全须知

警告：请在使用本产品前阅读下面的警告说明。

• 停止开关自动返回至启动位置。确保在安装、检查和/或进行维护时防止意外启动。如为汽油驱动型产品，请断开火花塞上的火花塞线帽。如为电池供电型产品，请取下电池。
• 注意抛掷物。始终佩戴眼部保护设备。切勿翻转刷鼓。石头、垃圾等会抛入眼中，导致失明或严重伤害。
• 使用过程中，齿轮可能会发热，并在之后一段时间仍有余热。触摸可能会烧伤。
• 清扫刷启动后，刷鼓会旋转。启动时，紧紧握住产品。
  例如，尽管刷鼓没有草坪机锯片的作用力厉害，您也应当避免接触被抛出的材料，以免造成人身伤害或财物损坏。
• 如果发生事故时无法求救，请勿使用本产品。
• 仅将产品用于指定的用途。
• 感到疲劳时，或者在饮酒或曾服用可能会影响视力、判断力或协调能力的药物后，请勿操作本产品。

• 切勿在极端天气条件下使用本产品，如严寒、酷热和/或潮湿气候条件下。

• 禁止使用有故障的产品。按照本手册中的说明进行安全检查、维修和保养。部分维修和保养措施必须由受过培训并有相应资质的专家进行。请参阅“维修和保养”一节的说明。

• 严禁儿童使用本产品。
• 在事先未确定其他人是否阅读和理解了本操作手册的内容之前，禁止其使用本产品。
• 未经授权的人员不得靠近。在您工作时，应确保儿童、动物、旁观者和助手位于15米安全区以外的地方。如有人靠近，立即关停产品。
• 当您遇到任何情况，不知如何继续时，请咨询专家。与您的经销商或保养厂联系。
• 避免任何超出您能力范围的使用。
• 戴有听觉保护设备时，请留意警告信号或呼喊声。一旦引擎/电机停机，便取下听觉保护设备。
• 观察您的周围，确保不存在人或动物接触或影响您控制本产品的风险。
• 避免在不良的天气情况下使用本产品。例如：浓雾、暴雨、强风、严寒等。在天气不佳的情况下工作容易让人疲倦，往往会带来额外风险，例如湿滑的地面。
• 确保您可以安全地移动与站立。检查您周围的区域是否存在障碍物（树根、岩石、树枝、沟渠等），以免您突然移动。在倾斜地面上工作时，要特别小心。

• 在您移动本产品之前，必须关掉引擎/电机。如为汽油驱动型产品，请断开火花塞上的火花塞线帽。如为电池供电型产品，请取下电池。
• 切勿在引擎/电机运转的情况下放下本产品，除非是放在您可以清楚看到的位置。
  ·务必用双手握住本产品。在身体一侧握住本产品。
• 确保在引擎/电机运转期间，四肢不要靠近清扫刷。
• 在本产品关闭之后，直至其完全停止之前，四肢都不要靠近清扫刷。
• 如果发生剧烈振动，则停止本产品。如为汽油驱动型产品，请断开火花塞上的HT导线。如为电池供电型产品，请取下电池。检查本产品是否损坏。维修所有受损部分。

个人防护装备

警告：请在使用本产品前阅读下面的警告说明。

- 操作产品时务必使用获得批准的个人防护装备。个人防护装备不能完全避免受伤，但当意外发生时，可降低伤害程度。请经销商协助您选择正确的防护装备。

· 在有物体掉落风险的地方，请佩戴保护头盔。

- 使用获得批准的听觉保护设备，尽量降低噪音。长期接触噪音可能会导致永久性听力损伤。

- 请使用获得批准的眼部保护装备。如果佩戴面罩，必须同时佩戴获得批准的护目镜。在美国，经批准的护目镜必须符合 ANSI Z87.1 标准；在欧盟国家/地区，必须符合 EN 166 标准。

- 必要时戴上手套，例如在安装、检查或清洁切割设备时。

- 穿上带有钢鞋头和防滑鞋底的防护靴。

- 穿着高强度纤维制成的衣物。务必穿着结实的长裤和长袖衣服。切勿穿着容易钩住小树枝和分枝的衣物。切勿佩戴珠宝、穿着短裤、凉鞋或光脚。确保头发安全地挽在肩部以上。

· 确保急救箱触手可及。

产品上的安全装置

警告：请在使用该产品前阅读下面的警告说明。

本节介绍产品的安全功能及其用途，并说明如何进行检查和维护，以确保产品正常运转。有关这些零件在产品上的位置，请参阅产品概览在第229页上一节的说明。

如果产品维护不当或由非专业人士进行保养和/或维修，产品的使用寿命会缩短，发生意外的风险会增加。欲知更多详情请联系距您最近的保养代理商。

警告：不得使用安全组件存在缺陷的产品。产品的安全装备必须按照本节说明进行检查和维护。如果您的产品未通过这些检查中的任何一项，请联系您的保养厂对其进行维修。

小心：本机的保养和维修必须经过专门培训。对于本机的安全设备来说尤其如此。如果在检修过程中出现下述的故障，应与保养厂联络。如果您购买我们的产品，我们承诺

提供专业的修理和保养。如果出售本机的零售商不是保养商，应向他咨询离您最近的保养厂的地址。

维护安全须知

警告：请在执行维护之前阅读下面的警告说明。

警告：在对附件进行维护之前，请务必先停止本产品。请小心，在松开油门/开关扳机后，附件会继续移动。确保附件完全停止。如为汽油驱动型产品，请断开火花塞上的HT导线。如为电池供电型产品，请取下电池。

• 开始工作前，先检查整个产品。更换损坏的部件。
• 检查所有防护罩和盖板是否完整并牢固地固定。检查所有螺母和螺丝。
• 如为汽油驱动型产品，确保没有燃油泄漏。
• 确保刷鼓没有损坏且没有任何裂痕或其他损坏的迹象。

1. 将任一刷鼓轴 (A) 按压在齿轮箱 (F) 处任一输出驱动轴（共两个）上。必要时旋转刷鼓轴，以使销孔与驱动轴中相应的孔对准。

2. 用锁定销 (B) 紧固滚筒轴。

3. 将任一刷鼓 (C) 穿在安装轴上。将带有延长橡胶板的一端紧靠齿轮箱安装。推入刷鼓。

4. 用开口销 (D) 将滚筒紧固在轴上。安装时，将该端稍稍推入。

5. 重复上述步骤，在另外一侧安装轴和滚筒。刷鼓完全一样，但安装时必须将延长橡胶板朝向齿轮箱。

6. 用扣合式紧固件 (E) 安装防溅罩。

注意：有关在主机上安装附件的信息，请参阅主机手册。

操作

在冷引擎情况下启动产品

如为汽油驱动型产品，遵守这些说明以在冷引擎情况下启动产品。

1. 运行主机预热，然后关闭本产品。
2. 按照安装指导安装附件。
3. 调节化油器时，确保将刷鼓抵靠在地上且附近没有其他人。
4. 确保刷鼓怠速运行。
5. 确保手柄和安全功能正常工作。切勿使用缺少零件或者超规格改动的产品。

使用附件

在橡胶板可以滑动或“击打”作业面时，清扫刷表现最佳。全新或替换的刷鼓容易在坚硬表面上扣住或拖动，因此，应在使用前进行彻底磨合。可通过使本产品在全开油门/全速状态下在松散碎石或类似的碎材料中运行3-5分钟来完成磨合。磨合后，清扫刷便可以清扫大量材料，从雪或泥土到碎石或木屑等更重的物体。经过一段时间，您会掌握清扫刷的作业方式，但必须从一开始就遵守安全注意事项。

1. 将橡胶板靠在地面上，以全开油门/全速（或接近全开油门/全速）运行清扫刷。

注意：作业时提起橡胶板或将其保持在地面上方，既会使人疲劳又没有必要。

1. 用本产品清扫小路等狭窄表面时，可能会正对着您抛出材料。如果要清扫更宽的表面，则可能需要倾斜作业，以使清扫物在一侧形成缕。轻质材料组成的缕可以汇集成一行或一堆，便于之后清除，而硬质或更重的材料则可能需要汇集成数缕。

1. 清扫角落时，可拆下防溅罩并拧松附件联轴器，将附件旋转半圈。

警告：垃圾会向操作者方向抛回。反向操作本产品时要使用较低的转速，请记住，这很容易使抛出的材料翻转过来。

1. 作业时与地面保持小角度。如果作业角度过大，清扫刷容易朝您移动，可能会失控。

以下是部分一般维修说明。欲知更多详情，请与保养厂联络。

对锯片进行维护

小心：清扫刷经常是在多灰尘的环境下完成作业。如为汽油驱动型产品，对空气滤清器定期（通常是每天）维护极为重要。要使空气滤清器达到最佳效果，必须对其润滑。有关维护说明，请参阅动力装置的操作手册。

警告：机器在使用过程中，齿轮箱的温度会非常高。切勿触摸齿轮箱，以防烫伤。

1. 确保当松开油门/开关扳机时，刷鼓不会旋转。

1. 检查并确保刷鼓没有损坏或裂痕。必要时更换刷鼓。

2. 长期存放时，可将清扫刷挂起来。

运输、存放和废弃处理

运输及存放

如果用其他车辆运输附件，务必使用经认可的固定装置并确保牢牢固定附件。

在长时间存放之前，确保清洁附件并且进行全面保养。

技术参数

汽油驱动产品的技术数据

清扫刷
刷鼓宽度(mm)590
重量
重量(kg)6.5
噪音排放 ^145
声功率级(测量值),dB(A)105
声功率级,保证值 L_WA dB(A)109
声级 ^146
操作员耳旁的等效声压级根据EN ISO 22868测量得出,单位为dB(A):97
振动 ^147
手柄的等效振动水平( a_hv,eq ),根据测量得出,单位为 m/s^2
前/后手柄4.4/5.1

电池供电产品的技术数据

325iLK + 清扫刷附件 SR600-2
刷鼓宽度(mm) 590
重量
重量(kg) 2.3+6.5
噪音排放 ^148
声功率级(测量值),单位为 dB(A) 93
声级 ^149
操作员耳旁的等效声压级根据 ISO 22868 测量得出,单位为 dB(A):82
振动 ^150

325iLK + 清扫刷附件 SR600-2

手柄振动水平，根据 EN 62841-1 测量得出，单位为 m/s ^2

前/后手柄 3.2/3.1

欧盟一致性声明

欧盟一致性声明 - 适用于汽油驱动产品

Husqvarna AB, SE-561 82 Huskvarna, Sweden, 电话：[phone]，谨此声明，序列号自2019（年份同随后的序列号一起清楚地标注在标牌上）开始的清扫刷、Husqvarna SR600-2、附件符合以下欧洲理事会指令：

· 2006 年 5 月 17 日“关于机械”的指令 2006/42/EC
- 2011年6月8日“关于在电气和电子设备中限制使用某些有害物质的令”2011/65/EU。
- 2000 年 5 月 8 日“关于环境噪音释放”的指令 2000/14/EC。

汽油型产品应用了以下标准：

SS-EN ISO 12100:2010, EN 50581:2012

认证机构，已按照机械指令(2006/42/EC)第12条第3b款完成了EC类型检验。符合附录IV的EC型式检验证书的编号为：SEC/15/2413-Husqvarna SR600-2

Huskvarna, 2019-06-24

Pei Guslepten

Per Gustafsson，开发经理（Husqvarna AB 授权代表，负责技术文档编制事务）

欧盟一致性声明 - 适用于电池供电产品

Husqvarna AB, SE-561 82 Huskvarna, Sweden, 电话：[phone]，谨此声明，序列号自2019（年份同随后的序列号一起清楚地标注在标牌上）起的清扫刷 Husqvarna SR600-2 附件和 Husqvarna 325iLK 动力装置符合以下欧洲理事会指令：

· 2006 年 5 月 17 日“关于机械”的指令 2006/42/EC
- 2011年6月8日“关于在电气和电子设备中限制使用某些有害物质的令”2011/65/EU。

电池型产品适用标准如下：

EN 62841-1:2015, EN 50581:2012

RISE SMP Svenska Maskinprovning AB (地址：Box 7035, SE-750 07 Uppsala, Sweden) 已代表 Husqvarna AB 进行了自愿性型式检验。证书编号为：SEC/15/2413 - Husqvarna SR600-2

Huskvarna, 2019-06-24

Pei Guslepten

Per Gustafsson，开发经理（Husqvarna AB 授权代表，负责技术文档编制事务）
