GEBRUIKSAANWIJZING SR6002 HUSQVARNA

• 2011. gada 8. jūnija Direktīva 2015/65/ES par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās. Izstrādājumiem ar akumulatoru ir piemēroti šādi standarti: EN 62841-1:2015, EN 50581:2012 Brīvprātīgu pārbaudi Husqvarna AB uzdevumā ir veicis uzņēmums RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zviedrija. Sertifikāta numurs: SEC/15/2413 - Husqvarna SR600-2 Huskvarna , 2019-06-24 Pērs Gustavsons (Per Gustafsson), izstrādes nodaļas vadītājs (pilnvarotais Husqvarna AB pārstāvis, kas atbild par tehnisko dokumentāciju) 124 746 - 005 - 04.11.2020Inhoud Inleiding...................................................................... 125 Veiligheid.................................................................... 126 Montage......................................................................129 Werking.......................................................................130 Onderhoud..................................................................131 Vervoer, opslag en verwerking................................... 131 Technische gegevens.................................................131 EG verklaring van overeenstemming..........................134 Inleiding Productbeschrijving Husqvarna AB werkt voortdurend aan het verder ontwikkelen van haar producten en behoudt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren. Let op: Deze handleiding heeft betrekking op zowel benzine- als accu-aangedreven voedingseenheden. Gebruik WAARSCHUWING: Dit opzetstuk mag alleen samen met het beoogde product worden gebruikt. Zie het hoofdstuk over accessoires in de bedieningshandleiding van het product. Het opzetstuk is alleen bedoeld voor het vegen van paden, geasfalteerde wegen en dergelijke. Overzicht opzetstukken

3. Gebruikershandleiding

9. Askoppeling (meegeleverd met het product)

Symbolen op het opzetstuk en de voedingseenheid Onachtzaam of onjuist gebruik van dit opzetstuk kan ernstig of dodelijk letsel aan de gebruiker of anderen toebrengen.

746 - 005 - 04.11.2020 125Lees de bedieningshandleiding zorg-

vuldig door en zorg dat u de instruc- ties hebt begrepen voordat u het op- zetstuk gaat gebruiken. Gebruik goedgekeurde gehoorbescherming. Gebruik goedgekeurde oogbescherming. Gebruik een stofmasker wanneer het risico van het vrijkomen van stof bestaat. Dit opzetstuk voldoet aan de geldende EG- richtlijnen. Draaiende delen. Houd de handen en voeten uit de buurt. De pijl geeft de rotatierichting aan. Gebruik altijd goedgekeurde veiligheidshandschoenen. Gebruik stevige antisliplaarzen. Waarschuwing voor weggeslingerde en afgeketste voorwerpen. De gebruiker moet erop toezien dat er geen personen of dieren dichter dan 15 m bij de machine komen. Indien meerdere gebruikers werken in het- zelfde werkgebied, is de onderlinge veiligheidsafstand min. 15 meter. Het opzetstuk kan voorwerpen met ge- weld wegslingeren, die terug kunnen kaatsen. Dit kan leiden tot ernstig oo- gletsel, als de aanbevolen veiligheid- suitrusting niet wordt gebruikt. Houd personen en dieren op een min- imale afstand van 15 m (50 ft) tijdens het gebruik van dit product. Houd alle lichaamsdelen uit de buurt van de hete oppervlakken. Geluidsemissie naar de omgeving volgens de richtlijn van de Europese Gemeenschap. De emissie van het opzetstuk staat vermeld in het hoofdstuk "Technische gegevens" en op het label. Let op: Overige op het opzetstuk aangegeven symbolen/ plaatjes verwijzen naar specifieke eisen aan certificering voor bepaalde markten. Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de gebruikershandleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en/of het hulpstuk, andere materialen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Algemene veiligheidsinstructies WAARSCHUWING: Lees de volgende veiligheidsinstructies voordat u het opzetstuk gebruikt.

• Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het opzetstuk gebruikt.

• Deze instructies vormen een aanvulling op de instructies die bij het product zijn geleverd. Raadpleeg de bedieningsinstructies van het product voor andere procedures.

• De oorspronkelijke vormgeving van het opzetstuk mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Gebruik nooit een opzetstuk dat gewijzigd lijkt te zijn door anderen, en gebruik altijd originele accessoires. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden. 126 746 - 005 - 04.11.2020Veiligheidsinstructies voor bediening WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• De stopschakelaar gaat automatisch terug naar startstand. Voorkom onbedoeld starten bij het monteren, controleren en/of uitvoeren van onderhoud. Als u een product hebt dat op benzine werkt, koppelt u de bougiekap los van de bougie. Als u een product hebt dat op een accu werkt, verwijdert u de accu.

• Kijk uit voor wegschietende objecten. Draag altijd oogbescherming. Buig u nooit voorover over de borsteltrommel. Stenen, afval, enzovoort kunnen omhoog schieten in uw ogen en blindheid of ernstig letsel veroorzaken.

• Het tandwiel kan tijdens gebruik heet worden en enige tijd heet blijven. Bij contact bestaat risico van brandwonden.

• De borsteltrommels kunnen draaien wanneer de veegmachine wordt gestart. Houd het product stevig vast bij het starten.

• De borsteltrommels hebben niet dezelfde kracht als bijvoorbeeld de bladen van een gazonmaaier, maar u kunt beter voorkomen dat materiaal bij het uitwerpen persoonlijk letsel of schade aan eigendommen veroorzaakt.

• Gebruik het product nooit zonder de mogelijkheid hulp in te roepen in geval van nood.

• Gebruik het product alleen voor het beoogde doel.

• Gebruik het product nooit als u moe bent, alcohol heeft gedronken of medicijnen hebt ingenomen die uw gezichtsvermogen, beoordelingsvermogen of coördinatievermogen negatief beïnvloeden.

• Gebruik het product nooit bij extreme klimaatomstandigheden zoals strenge kou of een zeer warm en/of vochtig klimaat.

• Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service-instructies uit. Bepaalde onderhouds- en servicemaatregelen moeten door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

• Laat nooit kinderen het product gebruiken.

• Laat nooit iemand anders het product gebruiken zonder dat u zeker weet dat hij of zij de gebruikershandleiding heeft gelezen en begrepen.

• Houd onbevoegden op afstand. Kinderen, dieren, toeschouwers en helpers moeten zich buiten de veiligheidszone van 15 m bevinden terwijl u werkt. Schakel het product onmiddellijk uit indien iemand dichterbij komt.

• Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats.

• Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

• Let als u gehoorbescherming draagt op waarschuwingssignalen of geschreeuw. Doe uw gehoorbescherming altijd af zodra de motor is gestopt.

• Controleer de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen of dieren in contact komen met het product of uw controle over het product belemmeren.

• Gebruik het product niet in ongunstige weersomstandigheden, bijv. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot extra gevaarlijke situaties leiden, zoals een gladde grond.

• Zorg ervoor dat u veilig kunt gaan en staan. Controleer of er eventuele hindernissen zijn als u onverwacht snel moet kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.

• De motor moet worden uitgeschakeld voordat u het product verplaatst. Als u een product hebt dat op benzine werkt, koppelt u de bougiekap los van de bougie. Als u een product hebt dat op een accu werkt, verwijdert u de accu.

• Leg het product niet neer terwijl de motor draait, tenzij u er goed zicht op hebt.

• Gebruik altijd beide handen om het product vast te houden. Houd het product naast uw lichaam.

• Zorg dat uw handen en voeten niet vlak bij de borstel komen wanneer de motor draait.

• Wanneer het product is uitgeschakeld, moet u uw handen en voeten niet vlak bij de borstel plaatsen voordat deze helemaal is gestopt.

• Stop het product als er zware trillingen optreden. Als u een product hebt dat op benzine werkt, koppelt u de HS-kabel los van de bougie. Als u een product hebt dat op een accu werkt, verwijdert u de accu. Controleer of het product beschadigd is. Repareer eventuele beschadigingen. Persoonlijke beschermingsmiddelen WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

746 - 005 - 04.11.2020 127• Draag tijdens het gebruik van het product altijd

goedgekeurde persoonlijke beschermingsmiddelen. Persoonlijke beschermingsmiddelen kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

• Gebruik een veiligheidshelm bij kans op vallende voorwerpen.

• Gebruik goedgekeurde gehoorbescherming met voldoende dempvermogen. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.

• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril moet voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen.

• Draag zo nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

• Gebruik beschermende laarzen met stalen neuzen en antislipzolen.

• Gebruik kleding van stevige stof. Gebruik altijd een zware lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Draag geen sieraden, korte broek of sandalen of loop niet op blote voeten. Bind voor de veiligheid lang haar samen tot boven schouderhoogte.

• Houd een EHBO-doos binnen handbereik. Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken. In dit hoofdstuk worden de veiligheidsvoorzieningen van het product beschreven, welke functie ze hebben en hoe controles en onderhoud moeten worden uitgevoerd om hun goede werking te waarborgen. Zie de instructies onder het kopje Overzicht opzetstukken op pagina 125 om te zien waar deze onderdelen zich bevinden op uw product. De levensduur van het product kan worden verkort en het risico op ongevallen kan toenemen wanneer het onderhoud van het product niet op de juiste manier plaatsvindt en wanneer service en/of reparaties niet vakkundig worden uitgevoerd. Indien u meer informatie nodig hebt, verzoeken wij u contact op te nemen met de dichtstbijzijnde onderhoudsdealer. WAARSCHUWING: Gebruik een product nooit wanneer de veiligheidsvoorzieningen defect zijn. De veiligheidsuitrusting van het product moet geïnspecteerd en onderhouden worden zoals beschreven in dit hoofdstuk. Als uw product een van deze controles niet doorstaat, moet u contact opnemen met uw servicewerkplaats om uw unit te laten repareren. 128 746 - 005 - 04.11.2020OPGELET: Om service en reparaties aan de machine uit te voeren, moet u een speciale opleiding hebben. Dit geldt met name voor de veiligheidsuitrusting van de machine. Als de machine één van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u één van onze producten koopt, garandeert dit dat de reparaties en service door een vakman kunnen worden uitgevoerd. Als u uw machine heeft gekocht bij één van onze dealers die geen servicewerkplaats heeft, vraag hem dan waar de dichtstbijzijnde erkende werkplaats is. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud uitvoert. WAARSCHUWING: Schakel altijd het product uit voordat u onderhoud aan het opzetstuk uitvoert. Wees voorzichtig, het opzetstuk kan blijven draaien, zelfs nadat de gashendel/voedingsschakelaar is losgelaten. Zorg ervoor dat het opzetstuk volledig is gestopt. Als u een product hebt dat op benzine werkt, koppelt u de HS- kabels los van de bougie. Als u een product hebt dat op een accu werkt, verwijdert u de accu.

• Controleer het gehele product voordat u begint. Vervang beschadigde onderdelen.

• Controleer of alle beschermkappen en afdekkingen compleet zijn en goed vastzitten. Controleer alle moeren en schroeven.

• Als u een product hebt dat op benzine werkt, controleer dan of er geen brandstoflekkage is.

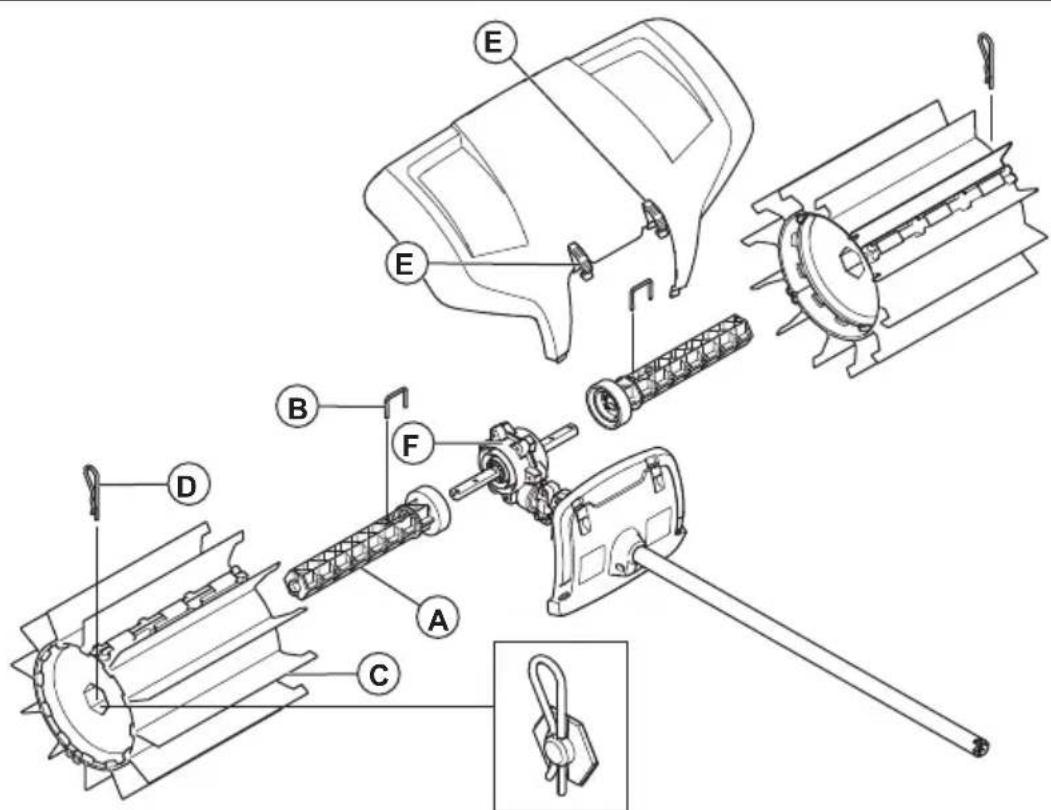

• Controleer of de borsteltrommels niet zijn beschadigd en geen tekenen van scheuren of andere beschadigingen vertonen. Montage Het opzetstuk monteren

746 - 005 - 04.11.2020 1291. Druk een van de twee trommelassen (A) op een van

de twee uitgaande aandrijfassen van het tandwielhuis (F). Draai de trommelas indien nodig zodat het pengat over het overeenkomstige gat in de aandrijfas valt.

2. Zet de as van de rol vast met de borgpen (B).

3. Schuif een van de borsteltrommels (C) op de

bevestigde as. Het uiteinde met de uitstekende rubber lamellen wordt het dichtst bij het tandwielhuis gemonteerd. Druk de borsteltrommel erin.

4. Bevestig de rol op de as met een splitpen (D). Druk

het uiteinde er bij de montage een stukje in.

5. Herhaal deze stappen om de as en de roller aan de

andere zijde te monteren. De trommels zijn identiek maar moeten worden gemonteerd met de uitstekende rubber lamellen naar de kant van het tandwielhuis.

6. Monteer de spatbeschermkap met de

snelkoppelingen (E). Let op: Voor montage van accessoires op een basisproduct, raadpleegt u de handleiding voor het product. Werking Het product starten met een koude motor Als u een product hebt dat op benzine werkt, volg dan deze instructies om het product te starten met een koude motor.

1. Laat het basisproduct warmlopen en schakel het

2. Monteer het opzetstuk volgens de montage-

borsteltrommels tegen de grond worden gehouden en dat er niemand in de buurt is.

4. Zorg dat de borsteltrommels vrij kunnen lopen.

5. Controleer of de handvat- en veiligheidsfuncties in

orde zijn. Gebruik nooit een product waarvan een onderdeel ontbreekt of dat, buiten de specificatie om, gewijzigd is. Het opzetstuk gebruiken De veegmachine werkt het beste wanneer de rubber lamellen over het werkoppervlak kunnen glijden of "strijken". Nieuwe of vervangen borsteltrommels lopen vaak vast of gaan slepen op harde oppervlakken en moeten daarom grondig "ingewerkt" worden voor gebruik. Dit kan eenvoudig worden bereikt door het product met vol gas gedurende 3-5 minuten te laten draaien in los grind of vergelijkbaar slijpend materiaal. Na het inwerken kan de veegmachine grote hoeveelheden materiaal verplaatsen, van sneeuw of modder tot zwaardere objecten als grind of houtsnippers. Tijdens het gebruik leert u hoe de veegmachine werkt, maar u moet vanaf het begin de veiligheidsinstructies in acht nemen.

1. Laat de veegmachine met vol (of bijna vol) gas

draaien terwijl de rubber lamellen op het oppervlak rusten. Let op: Het is vermoeiend en niet nodig om de rubber lamellen boven het oppervlak te tillen of te houden tijdens het werken.

2. Bij het schoonmaken van nauwe doorgangen zoals

paden, kunt u het product gebruiken om het materiaal recht voor u uit te werpen. Als u op bredere oppervlakken werkt, moet u onder een zodanige hoek te werk gaan dat er aan één kant hopen ontstaan. Licht materiaal kan in één rij of hoop worden verzameld en later worden verwijderd terwijl bij harde of meer omvangrijke materialen mogelijk meerdere rijen nodig zijn.

3. Om goed in hoeken te kunnen komen, verwijdert u

de spatbeschermkap, draait u de koppeling van het accessoire los en draait u het accessoire een halve slag. WAARSCHUWING: Vuil wordt dan teruggeworpen in de richting van de gebruiker. Gebruik een lagere snelheid bij het keren van de machine en pas op dat u niet struikelt over het uitgeworpen materiaal. 130 746 - 005 - 04.11.20204. Houd een kleine werkhoek aan ten opzichte van het oppervlak. Bij een te grote werkhoek kan de machine naar u toe bewegen en riskeert u de controle over de machine kwijt te raken. Onderhoud Inleiding Hieronder worden algemene onderhoudsvoorschriften opgesomd. Neem contact op met uw dealer indien u meer informatie behoeft. Onderhoud uitvoeren aan opzetstuk OPGELET: Het werken met de veegmachine vindt vaak plaats in stoffige omstandigheden. Als u een product hebt dat op benzine werkt, is het uitermate belangrijk dat u regelmatig, vaak dagelijks, onderhoudswerkzaamheden aan het luchtfilter uitvoert. Het luchtfilter moet worden gesmeerd om goed te werken. Zie de bedieningshandleiding van de voedingseenheid voor onderhoudsinstructies. WAARSCHUWING: Door werkzaamheden met de machine wordt de overbrenging warm. Raak de overbrenging niet aan om brandwonden te voorkomen.

1. Controleer of de borsteltrommels niet draaien als de

gashendel/voedingsschakelaar wordt losgelaten.

3. Hang de borstel op tijdens langdurige opslag.

Vervoer, opslag en verwerking Transport en opbergen Als u het opzetstuk op een ander voertuig vervoert, moet u altijd goedgekeurde bevestigingen gebruiken en ervoor zorgen dat het hulpstuk stevig vastzit. Zorg ervoor dat het opzetstuk goed is schoongemaakt en dat een volledige servicebeurt is uitgevoerd voor een langdurige opslag. Technische gegevens Technische gegevens voor producten die op benzine werken Veegmachine Breedte borsteltrommel, mm 590

Geluidsvermogenniveau, gemeten dB(A) 105 Geluidsvermogenniveau, gegarandeerd L

Equivalent geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens EN ISO 22868 , dB(A):

Voorste/achterste handgrepen 4,4/5,1 Technische gegevens voor producten die op een accu werken 325iLK + opzetstuk veegmachine SR600-2 Breedte borsteltrommel, mm 590 Gewicht Gewicht, kg 2,3+6,5 Geluidsemissies

Equivalent geluidsdrukniveau bij oor van de gebruiker, gemeten volgens ISO 22868, dB (A):

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/ EC. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegaran- deerde geluidsvermogen ook spreiding in het meetresultaat omvat en de verschillen tussen de verschillende machines van hetzelfde model conform Richtlijn 2000/14/ EC.

De gerapporteerde gegevens voor een vergelijkbaar geluidsdrukniveau voor de machine vertonen een typi- sche statistische spreiding (standaardafwijking) van 1 dB(A).

De gerapporteerde gegevens voor een vergelijkbaar trillingsniveau vertonen een typische statistische spreid- ing (standaardafwijking) van 1 m/s

De gerapporteerde gegevens voor het geluidsvermogensniveau voor de machine vertonen een typische sta- tistische spreiding (standaardafwijking) van 3 dB (A) en zijn gemeten met het originele opzetstuk dat het hoogste niveau geeft.

De gerapporteerde gegevens voor het geluidsdrukniveau van de machine vertonen een typische statistische spreiding (standaardafwijking) van 3 dB (A) en zijn gemeten met het originele opzetstuk dat het hoogste ni- veau geeft.

De gerapporteerde gegevens voor een trillingsniveau vertonen een typische statistische spreiding (standaar- dafwijking) van 2 m/s

EG-verklaring van overeenstemming - voor producten die op benzine werken Husqvarna AB, SE–561 82 Huskvarna, Zweden, tel.: [phone], verklaart dat de veegmachine, Husqvarna SR600-2 opzetstuk met serienummers vanaf 2019 (het jaar staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer) voldoet aan de eisen die zijn opgenomen in de RICHTLIJNEN VAN DE RAAD:

• van 17 mei 2006 "met betrekking tot machines" 2006/42/EG

• van 8 juni 2011 "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur" 2011/65/EU

• van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu" 2000/14/EG. De volgende normen zijn van toepassing op benzineproducten:

SS-EN ISO 12100:2010, EN 50581:2012

Aangemelde instantie, heeft een EG-typeonderzoek uitgevoerd volgens de richtlijn voor machines (2006/42/ EG), artikel 12, punt 3b. Het certificaat voor EU- typeonderzoek in overeenstemming met bijlage IV, heeft nummer: SEC/15/2413 - Husqvarna SR600-2 Huskvarna , 2019-06-24 Per Gustafsson, Hoofd Ontwikkeling (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie) EG-verklaring van overeenstemming - voor producten die op een accu werken Husqvarna AB, SE–561 82 Huskvarna, Zweden, tel.: [phone], verklaart dat de veegmachine Husqvarna SR600-2 opzetstuk met voedingseenheid Husqvarna 325iLK met serienummers van 2019 en later (het jaar staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer) voldoet aan de eisen die zijn opgenomen in de RICHTLIJNEN VAN DE RAAD:

• van 17 mei 2006 "met betrekking tot machines" 2006/42/EG

• van 8 juni 2011 "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur" 2011/65/EU De volgende normen zijn van toepassing op accuproducten: EN 62841-1:2015, EN 50581:2012 RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft voor Husqvarna AB een niet-verplicht typeonderzoek uitgevoerd. Het certificaat heeft nummer: SEC/15/2413 - Husqvarna SR600-2 Huskvarna , 2019-06-24 Per Gustafsson, Hoofd Ontwikkeling (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie)
