BRUGSANVISNING SR6002 HUSQVARNA

• Indledning p. 30
• Sikkerhed p. 31
• Montering p. 34
• Drift p. 35
• Vedligeholdelse p. 36
• Transport, opbevaring og bortskaffelse p. 36
• Tekniske data p. 36

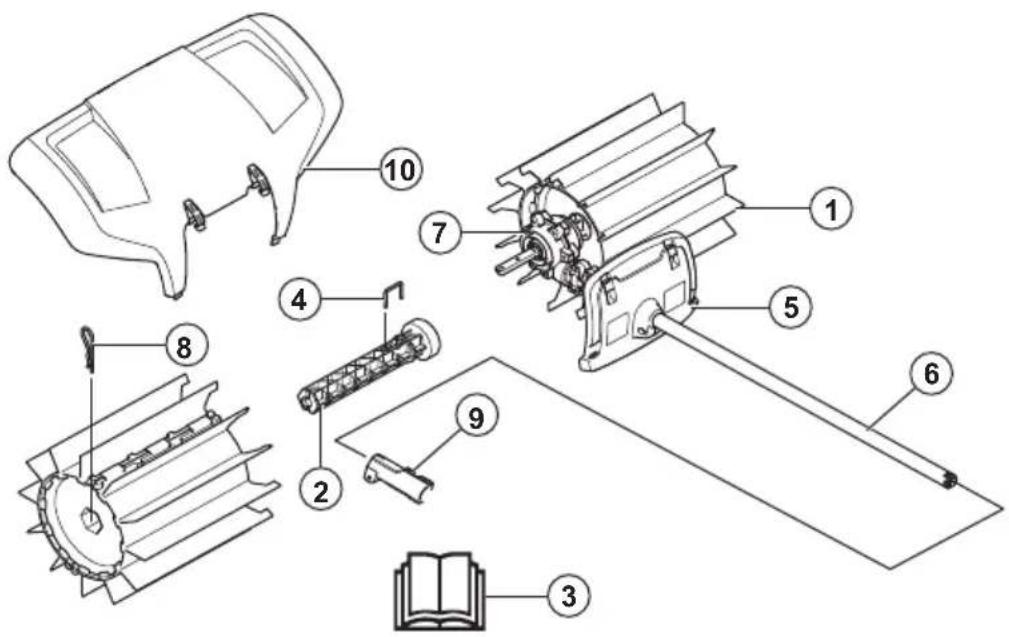

• EU-overensstemmelseserklæring Indledning Produktbeskrivelse Vi forsøger hele tiden at videreudvikle vores produkter og forbeholder os derfor ret til ændringer af bl.a. form og udseende af produkterne uden forudgående varsel. Bemærk: Brugsanvisningen omhandler både benzin- og batteridrevne strømenheder. Anvendelsesformål ADVARSEL: Dette tilbehør må kun bruges sammen med det produkt, det er beregnet til, se kapitlet Skæreudstyr i brugsanvisningen til produktet. Tilbehøret er kun beregnet til fejning af græsplæner, stier, asfalterede veje og lignende. Oversigt over tilbehør p. 38

5. Afskærmning (beskyttelse på akslen)

10. Stænkbeskyttelse

Symboler på udstyret og strømenheden Skødesløs eller forkert brug af dette produkt kan resultere i alvorlige skader eller medføre døden for brugeren eller andre. 30 746 - 005 - 04.11.2020Læs brugsanvisningen, og sørg for at have forstået indholdet, inden du bruger udstyret. Brug godkendt høreværn. Brug godkendt øjenværn. Brug åndedrætsværn, når der er risiko for støv. Dette udstyr er i overensstemmelse med gældende CE-direktiver. Roterende dele. Hold hænder og fødder på sikker afstand. Pilen angiver rotationsretningen. Brug altid godkendte beskyttelseshandsker. <:hr>Brug skridsikre og stabile støvler. Pas på udslyngede genstande og rikochettering. Føreren skal sørge for, at ingen per- soner eller dyr kommer nærmere end 15 meter. Når flere førere arbejder på det samme sted, skal sikkerhedsaf- standen være mindst 15 meter. Ud- styret kan kaste genstande af sted med voldsom kraft, og disse gen- stande kan slå tilbage. Dette kan medføre alvorlige øjenskader, hvis du ikke anvender det anbefalede beskyt- telsesudstyr. Hold en afstand på mindst 15 m/50 fod til personer og dyr under brug af produktet. Hold alle dele af kroppen på sikker afstand af varme overflader. Støjemissioner til omgivelserne i henhold til EF-direktiv. Tilbehørets emission fremgår af kapitlet Tekniske data og af mærkaten. Bemærk: Andre symboler/etiketter på skæreudstyret refererer til specifikke krav for certificering på visse markeder. Sikkerhed Sikkerhedsdefinitioner Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen. ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen. BEMÆRK: Bruges, hvis der er risiko for skader på produktet og/eller tilbehøret, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen. Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation. Generelle sikkerhedsinstruktioner ADVARSEL: Læs de medfølgende advarselsinstruktioner, inden du bruger skæreudstyret.

• Læs brugsanvisningen omhyggeligt igennem, og sørg for at have forstået indholdet, inden du bruger produktet.

• Denne vejledning supplerer den vejledning, der var inkluderet med produktet. Oplysninger om andre procedurer fås i betjeningsvejledningen til din plæneklipper.

• Produktets oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug ikke et produkt, der ser ud til at være blevet ændret af andre, og brug altid originalt tilbehør. Ikke-autoriserede ændringer og/eller ikke- godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre.

746 - 005 - 04.11.2020 31Sikkerhedsinstruktioner for drift

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Stopkontakten skifter automatisk til startposition. Sørg for at forhindre utilsigtet start ved samling, kontrol og/eller vedligeholdelse. Hvis du har et benzindrevet produkt, skal du tage tændhætten af tændrøret. Hvis du har et batteridrevet produkt, skal du fjerne batteriet.

• Pas på udslyngede genstande. Brug altid beskyttelsesbriller. Bøj dig aldrig ind over børstetromlerne. Sten, skidt m.m. kan blive slynget op i øjnene og forårsage blindhed eller alvorlige skader.

• Under og et stykke tid efter anvendelse kan gearet være varmt. Der er derfor risiko for forbrændinger ved kontakt.

• Børstetromlerne kan dreje, når kosten startes. Hold godt fast på produktet, når det startes.

• Selv om børstetromlerne ikke har samme kraft som f.eks. plæneklipperknive, skal du undgå at arbejde med materialer, der kan medføre personskade eller skade på ejendom, hvis de slynges ud.

• Brug aldrig produktet uden mulighed for at kunne tilkalde hjælp i tilfælde af en ulykke.

• Brug kun produktet til det formål, det er beregnet til.

• Brug aldrig produktet, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol.

• Anvend aldrig produktet under ekstreme klimaforhold, såsom streng kulde eller i meget varmt og/eller fugtigt klima.

• Brug aldrig et produkt, som er behæftet med fejl. Følg instruktionerne for sikkerhedskontrol, vedligeholdelse og service i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se anvisningerne under overskriften Vedligeholdelse.

• Tillad aldrig børn at bruge maskinen.

• Lad aldrig en anden bruge produktet, uden at du har sikret dig, at vedkommende har forstået indholdet i brugervejledningen.

• Hold uvedkommende på afstand. Børn, dyr, omkringstående og hjælpere skal under arbejdet holdes uden for sikkerhedszonen på 15 meter. Stands øjeblikkeligt produktet, hvis nogen nærmer sig.

• Når du kommer ud for en situation, som gør dig usikker med hensyn til fortsat brug, skal du spørge en ekspert til råds. Henvend dig til din forhandler eller dit serviceværksted.

• Undgå al brug, som du ikke synes, du er tilstrækkeligt kvalificeret for.

• Vær altid opmærksom på advarselssignaler eller tilråb, når høreværnet bruges. Tag altid høreværnet af, så snart motoren standser.

• Hold øje med omgivelserne, og kontrollér, at der ikke er nogen risiko for, at mennesker eller dyr kan komme i kontakt med eller påvirke din kontrol af produktet.

• Undgå at anvende produktet i dårligt vejr, f.eks. i tæt tåge, kraftig regn, hård vind, kraftig kulde osv. Arbejde i dårligt vejr er trættende og kan ofte skabe farlige situationer, f.eks. på isglat underlag.

• Sørg for, at du kan gå og stå sikkert. Kig efter eventuelle forhindringer ved en uventet retræte (rødder, sten, grene, huller, grøfter osv.). Vær meget forsigtig, når du arbejder på skråninger.

• Motoren skal altid standses, før produktet flyttes. Hvis du har et benzindrevet produkt, skal du tage tændhætten af tændrøret. Hvis du har et batteridrevet produkt, skal du fjerne batteriet.

• Stil aldrig produktet ned på jorden med motoren i drift, uden at du har det under opsyn.

• Brug altid begge hænder til at holde produktet. Hold produktet på siden af kroppen.

• Sørg for, at hænder og fødder ikke kommer i nærheden af børsten, når motoren er i gang.

• Når produktet slukkes, skal du holde hænder og fødder væk fra børsten, indtil den er standset helt.

• Hvis kraftige vibrationer forekommer, skal du standse produktet. Hvis du har et benzindrevet produkt, skal du fjerne tændrørskablet fra tændrøret. Hvis du har et batteridrevet produkt, skal du fjerne batteriet. Undersøg, om produktet er beskadiget. Reparer eventuelle skader. Personligt beskyttelsesudstyr ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug godkendt personligt beskyttelsesudstyr, når du bruger produktet. Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpe dig med at vælge det rigtige udstyr.

746 - 005 - 04.11.2020• Brug en sikkerhedshjelm, hvor der er risiko for

nedfaldende genstande.

• Brug godkendt høreværn med tilstrækkelig dæmpning. Langvarig eksponering for støj kan medføre permanente høreskader.

• Brug godkendt øjenværn. Hvis du bruger et ansigtsværn, skal du også bruge godkendte beskyttelsesbriller. Godkendte beskyttelsesbriller skal overholde den amerikanske standard ANSI Z87.1 eller EU-standarden EN 166.

• Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn og rengøring af skæreudstyret.

• Brug beskyttelsessko med stålsnude og skridsikre såler.

• Brug beklædning, der er lavet af et stærkt materiale. Brug altid kraftige lange bukser og lange ærmer. Brug ikke løstsiddende tøj, som kan sætte sig fast i buske og grene. Undgå smykker, shorts og sandaler, og gå ikke barfodet. Sæt håret op i en sikker højde, dvs. over skulderen.

• Sørg for at have førstehjælpsudstyr ved hånden. Sikkerhedsanordninger på produktet ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet. I dette afsnit forklares mere om produktets sikkerhedsfunktioner og deres formål, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de fungerer. Se anvisningerne i afsnittet Oversigt over tilbehør på side 30 for at se, hvor disse dele sidder på produktet. Produktets levetid kan forkortes og risikoen for ulykker kan øges, hvis vedligeholdelsen ikke udføres korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Kontakt det nærmeste serviceværksted for at få yderligere oplysninger. ADVARSEL: Brug aldrig et produkt med defekt sikkerhedsudstyr. Produktets sikkerhedsudstyr skal kontrolleres og vedligeholdes som beskrevet i dette afsnit. Klarer produktet ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret. BEMÆRK: Al service og reparation af maskinen kræver specialuddannelse. Dette gælder især produktets sikkerhedsudstyr. Hvis maskinen ikke klarer nogen af de nedennævnte kontroller, skal du kontakte dit serviceværksted. Ved at købe nogle af vores produkter kan du være sikker på at få en faglig korrekt reparation og service. Hvis maskinen er købt et sted, som ikke er en af vores serviceydende forhandlere, skal du spørge dem efter det nærmeste serviceværksted. Sikkerhedsinstruktioner for vedligeholdelse ADVARSEL: Læs følgende advarselsinstruktioner, inden du udfører vedligeholdelsesarbejde.

746 - 005 - 04.11.2020 33ADVARSEL: Stands altid produktet, inden

du foretager arbejde på tilbehøret. Vær opmærksom på, at tilbehøret kan fortsætte med at køre, efter at gashåndtaget/ strømudløseren slippes. Sørg for, at tilbehøret er standset helt. Hvis du har et benzindrevet produkt, skal du fjerne tændrørskablerne fra tændrøret. Hvis du har et batteridrevet produkt, skal du fjerne batteriet.

• Kontrollér hele produktet, før arbejdet startes. Udskift beskadigede dele.

• Kontrollér, at alle afskærmninger og dæksler er på plads og korrekt fastgjort. Kontrollér alle møtrikker og skruer.

• Hvis du har et benzindrevet produkt, skal du sørge for, at der ikke forekommer brændstoflækager.

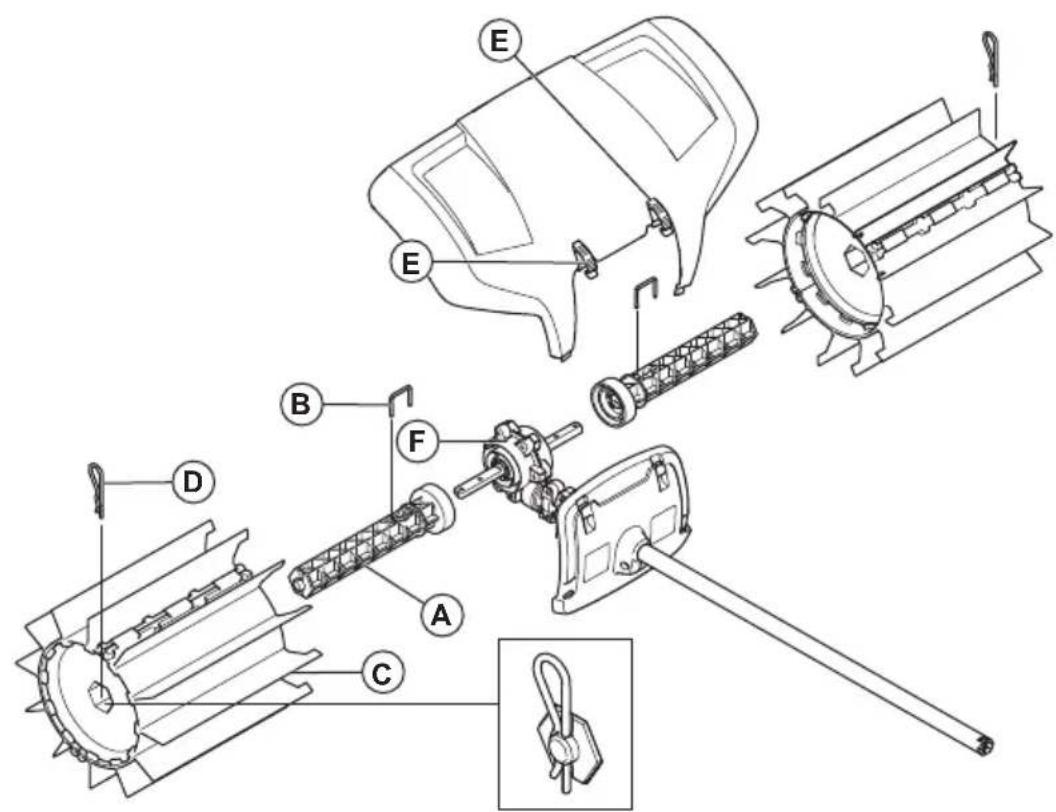

1. Tryk en af tromleakslerne (A) fast på en af de to

drivaksler, der stikker ud af gearhuset (F). Drej om nødvendigt tromleakslen, så hullet til bolten placeres over det tilsvarende hul i drivakslen.

2. Fastgør rulleakslen med låsestiften (B).

3. Sæt en af børstetromlerne (C) ind over den

monterede aksel. Enden med de forlængede gummilameller skal være tættest på gearhuset ved monteringen. Tryk børstetromlen ind.

den modsatte side. Tromlerne er identiske, men skal monteres, så de forlængede gummilameller vender mod gearhuset.

6. Monter stænkskærmen med snaplåsene (E).

Bemærk: Ved montering af tilbehør på basismaskine skal du se manualen for basismaskinen. 34 746 - 005 - 04.11.2020Drift Sådan startes produktet med en kold motor Hvis du har et benzindrevet produkt, skal du overholde disse instruktioner for at starte produktet med en kold motor.

1. Kør basisproduktet, indtil det er varmt, og sluk

monteringsanvisningen.

4. Sørg for, at børstetromlerne er i tomgang.

5. Kontrollér, at håndtaget og sikkerhedsfunktioner er i

orden. Brug aldrig et produkt, som mangler dele eller er ændret i strid med specifikationerne. Sådan bruges tilbehøret Kosten fungerer bedst, når gummilamellerne kan glide eller "stryge" over arbejdsfladen. Nye eller udskiftede børstetrommer har tendens til sætte sig fast på eller slæbe mod hårde overflader, og de skal derfor "indkøres" grundigt inden brug. Dette kan gøres nemt ved at køre produktet på fuld gas i 3-5 minutter i grus eller et lignende slibende materiale. Når kosten er indkørt, vil den være i stand til at flytte store mængder materiale, lige fra sne og vandpytter til tungere genstande som f.eks. grus eller flis. Med tiden lærer du, hvordan kosten fungerer, men du skal overholde sikkerhedsreglerne lige fra starten.

1. Kør kosten ved fuld (eller næsten fuld) gas/

hastighed, mens gummilamellerne hviler på overfladen. Bemærk: Det er både anstrengende og unødvendigt at løfte eller holde gummilamellerne over jorden under arbejdet.

2. Når du renser smalle flader, som f.eks. stier, kan

produktet bruges, så det slynger materialer lige foran dig. Hvis du vil arbejde på bredere flader, kan du eventuelt være nødt til at arbejde skråt, så materialet lægger sig i smalle rækker på den ene side. Smalle rækker af lette materialer kan samles i én række eller bunke til senere afhentning, mens det kan være nødvendigt at opsamle hårde eller mere uhåndterlige materialer i flere omgange.

3. For at komme ind i hjørner fjernes stænkskærmen,

løsnes redskabets kobling, og redskabet drejes en halv omgang. ADVARSEL: Affaldet vil så blive slynget tilbage mod brugeren. Sænk hastigheden ved vending af produktet, og husk, at man let kan falde over materialer, der slynges ud.

4. Hold en lav arbejdsvinkel i forhold til overfladen. Ved

for stejl arbejdsvinkel vil kosten have tendens til at bevæge sig mod dig, og du risikerer at miste kontrollen over produktet.

746 - 005 - 04.11.2020

35Vedligeholdelse Indledning Nedenfor følger nogle generelle vedligeholdelsesinstruktioner. Hvis du har brug for yderligere oplysninger, kan du kontakte serviceværkstedet. Sådan vedligeholdes tilbehøret BEMÆRK: Arbejde med kosten foregår ofte under støvede forhold. Hvis du har et benzindrevet produkt, er det yderst vigtigt at sørge for regelmæssig vedligeholdelse af luftfilteret, ofte dagligt. Luftfilteret skal smøres, for at det virker korrekt. Se brugsanvisningen til strømenheden for vedligeholdelsesinstruktioner. ADVARSEL: Efter arbejde med maskinen bliver gearkassen varm. Rør ikke ved gearkassen for at undgå forbrændinger.

1. Sørg for, at børstetromlerne ikke bevæger sig, når

gashåndtaget/strømudløseren slippes.

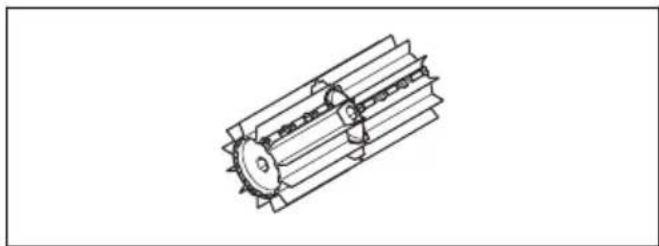

2. Kontrollér, at børstetromlerne er intakte og fri for

revner. Udskift børstetromlerne om nødvendigt.

3. Hæng børsten op, når den skal opbevares i længere

tid. Transport, opbevaring og bortskaffelse Transport og opbevaring Hvis skæreudstyret transporteres på et andet køretøj, skal du altid bruge godkendte fastgørelsesdele og sørge for, at skæreudstyret er sikkert fastgjort. Sørg for, at skæreudstyret er ordentligt rengjort, og at der er udført fuldstændig service, inden langtidsopbevaring. Tekniske data Tekniske data for benzindrevne produkter Opsamler Børstetromlens bredde, mm 590 Vægt Vægt, kg 6,5 Støjemissioner

Emission af støj til omgivelserne målt som lydeffekt (L

) i henhold til EF-direktiv 2000/14/ EC Rapporteret lydeffektniveau for maskinen er målt med det originale skæreudstyr, der giver det højeste niveau. Forskellen mellem garanteret og målt lydeffekt er, at den garanterede lydeffekt også omfatter spredning i måleresultatet og variationerne mellem forskellige produkter af samme model i henhold til Direktiv 2000/14/ EC.

Rapporterede data for ækvivalent lydtryksniveau for maskinen har en typisk statistisk spredning (standardafvi- gelse) på 1 dB(A). 36 746 - 005 - 04.11.2020Opsamler Ækvivalent lydtryksniveau ved brugerens ører målt i henhold til EN ISO 2868,dB(A) 97 Vibrationer

Forreste/bageste håndtag 4,4/5,1 Tekniske data for batteridrevne produkter 325iLK + Kosttilbehør SR600-2 Børstetromlens bredde, mm 590 Vægt Vægt, kg 2,3+6,5 Støjemissioner

Ækvivalent lydtryksniveau ved brugerens ører målt i henhold til ISO 22868, dB(A): 82 Vibrationer

Vibrationsniveauer i håndtag målt i henhold til EN 62841-1, m/s

Rapporterede data for maskinens støjniveau har en typisk statistisk spredning (standardafvigelse) på 3 dB (A) og er blevet målt med det originale udstyr, der giver det højeste niveau.

Rapporterede data for maskinens lydtryksniveau har en typisk statistisk spredning (standardafvigelse) på 3 dB (A) og er blevet målt med det originale udstyr, der giver det højeste niveau.

EU-overensstemmelseserklæringen – til benzindrevne produkter Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer, at kostenHusqvarna SR600-2 med serienumre fra 2019 og fremefter (året er tydeligt angivet på typeskiltet, efterfulgt af serienummeret), opfylder forskrifterne i RÅDETS DIREKTIV:

• af den 17. maj 2006 "angående maskiner" 2006/42/EF

• af den 8. juni 2011 "om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr" 2011/65/EU

• af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF. Følgende standarder er anvendt for benzindrevne produkter:

SS-EN ISO 12100:2010, EN 50581:2012

Bemyndiget organ har foretaget en EF-typegodkendelse i henhold til maskindirektivets (2006/42/EF) artikel 12, pkt. 3b. Typegodkendelserne for EU-typeafprøvning i henhold til Bilag IV har nummeret: SEC/15/2413 - Husqvarna SR600-2 Huskvarna , 2019-06-24 Per Gustafsson, udviklingschef (autoriseret repræsentant for Husqvarna AB og ansvarlig for teknisk dokumentation) EU-overensstemmelseserklæringen – til batteridrevne produkter Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer hermed, at kosten Husqvarna SR600-2 med strømenheden Husqvarna 325iLK med årgangsserienumre fra og med 2019 (året angives i klartekst på typeskiltet plus et efterfølgende serienummer), opfylder forskrifterne i RÅDETS DIREKTIV:

• af den 17. maj 2006 "angående maskiner" 2006/42/EF
