РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SR6002 HUSQVARNA

Описание на продукта Ние имаме политика на непрекъснато развитие на своите продукти и затова запазваме правото си да променяме тяхната конструкция и външен вид без предизвестие. Забележка: Това ръководство обхваща както бензинови, така и захранвани с акумулаторни батерии захранващи блокове. Предназначение ПРЕДУПРЕЖДЕНИЕ: Тази приставка може да се използва единствено заедно с предназначения продукт, вижте главата за аксесоари в ръководството за оператора на продукта. Приставката е предназначена само за метене на морави, пътеки, асфалтови пътища и подобни. Общ преглед на приставка

3. Ръководство за оператора

5. Предпазител (защита на двусекционния вал)

7. Корпус на предавката

10. Предпазител срещу разплискване

Символи върху оборудването и захранващия блок Невнимателното или неправилното използване на тази приставка може да доведе до сериозно или смъртоносно нараняване на оператора или други лица.

746 - 005 - 04.11.2020 11Прочетете внимателно

ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате оборудването. Използвайте одобрени антифони. Използвайте одобрени защитни средства за очите. Използвайте предпазната маска, когато има опасност от прах. Това оборудване отговаря на изискванията на приложимите директиви на EO. Въртящи се части. Осигурете пространство около ръцете и краката си. Стрелката сочи посоката на въртене. Винаги носете одобрени защитни

Носете устойчиви и нехлъзгащи се

Пазете се от изхвърлени и рикоширащи

Операторът трябва да внимава да не се приближават хора или животни в радиус от 15 метра. Когато няколко оператора работят в един и същ обект, трябва да се спазва безопасно разстояние от поне 15 метра. Оборудването може да изхвърли предмети с голяма сила, които да отскочат обратно. Това може да доведе до сериозни наранявания на очите, ако не се използват препоръчителните предпазни средства. Поддържайте минимална дистанция от 15 m/50 ft спрямо хора и животни по време на работа с продукта. Пазете всички части на тялото си далеч от горещите повърхности. Шумови емисии в околната среда в съответствие с Директивата на Европейската общност. Емисиите на приставката са посочени в раздела за технически характеристики и на етикета. Забележка: Останалите символи/лепенки със символи върху приставката се отнасят за специфични изисквания по отношение на сертификати за определени пазари. Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията за експлоатация. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството. ВНИМАНИЕ: Използва се, ако има опасност от повреждане на продукта и/или приставката, други материали или съседната зона, ако не се спазват инструкциите в ръководството. Забележка: Използва се за предоставяне на повече информация, която е необходимо в дадена ситуация. Общи инструкции за безопасност ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите инструкции за безопасност, преди да използвате приставката.

• Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате приставката.

• Тези инструкции допълват инструкциите, приложени към продукта. За други процедури, моля, направете справка с инструкциите за работа за продукта.

• При никакви обстоятелства не бива да се нанасят модификации в първоначалната конструкция на приставката без разрешение от производителя. Не използвайте дадена приставка, когато се вижда, че е модифицирана от други лица, и винаги използвайте оригинални принадлежности. Неразрешени изменения и/или приспособления 12 746 - 005 - 04.11.2020може да предизвикат сериозни телесни повреди или смъртта на оператора или други лица. Инструкции за безопасност за

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Изключвателят автоматично се връща в първоначалното си положение. Не забравяйте да не допускате нежелано стартиране, когато сглобявате, проверявате и/или извършвате техническо обслужване. Ако имате продукт, който работи с бензин, разкачете лулата на запалителната свещ от запалителната свещ. Ако имате продукт, работещ с акумулатор, извадете акумулатора.

• Опасност от хвърчащи предмети. Винаги носете защитни средства за очите. Не се навеждайте над барабана с четки. В очите ви могат да попаднат камъни и отпадъци, които могат да доведат до слепота или сериозно наранявания.

• По време на работа и доста време след това, предавката може да е нагорещена. При допир съществува риск от изгаряне.

• Барабанът с четки може да се завърти при включване на метлата. Дръжте продукта здраво, когато го включвате.

• Барабанът с четки няма такава сила като ножовете на косачката например, но все пак избягвайте да работите с материали, които могат да изхвръкнат и да причинят наранявания или

• Никога не работете с продукта, когато нямате възможност да повикате помощ в случай на

• Използвайте продукта единствено по предназначение.

• Никога не използвайте продукта, ако сте уморени, употребили сте алкохол или приемате лекарства, които могат да повлияят върху зрението, преценката или координацията Ви.

• Никога не използвайте продукта при екстремни атмосферни условия, например много студен, много горещ и/или влажен климат.

• Никога не използвайте продукт, който е неизправен. Извършвайте описаните в това ръководство за експлоатация редовни проверки за безопасност, поддръжка и сервиз. Определени операции по поддръжката и сервиза се извършват единствено от квалифицирани специалисти. Вижте указанията в раздел "Поддръжка".

• Никога не позволявайте на деца да използват

• Не позволявайте никой друг да използва продукта, без първо да сте се уверили, че е прочел и разбрал съдържанието на инструкцията за експлоатация.

• Дръжте неупълномощени лица на разстояние. Деца, животни, странични наблюдатели и помощници трябва да стоят извън зоната на безопасност от 15 m, докато работите. Спрете незабавно продукта, ако някой се приближи.

• Ако се окажете в ситуация, в която сте неуверени как да постъпите, се посъветвайте със специалист. Свържете се с дистрибутора или със

• Избягвайте всяка употреба, за която се чувствате недостатъчно квалифицирани.

• Бъдете винаги нащрек за предупредителни сигнали или подвиквания, когато използвате антифони. Винаги сваляйте антифоните незабавно след спиране на двигателя/мотора.

• Наблюдавайте околната среда и се уверете, че няма риск за хора или животни да влязат в съприкосновение или да попречат да управлявате продукта.

• Не използвайте продукта при лоши атмосферни условия, като например при плътна мъгла, силен дъжд, силен вятър, силен студ и т.н. Работата в лошо време е изморителна и може да доведе до опасни ситуации, като например заледяване на

• Уверете се, че можете да ходите и да стоите безопасно. Проверете зоната около Вас за евентуални препятствия (корени, камъни, клони, канавки и т.н.), в случай че се наложи да се преместите внезапно. Бъдете много предпазливи при работа по наклонен терен.

• Преди преместване на продукта двигателят/ моторът трябва да е изключен. Ако имате продукт, който работи с бензин, разкачете лулата на запалителната свещ от запалителната свещ. Ако имате продукт, работещ с акумулатор, извадете акумулатора.

• Не оставяйте продукта без надзор, докато двигателят/моторът работи.

• Винаги дръжте продукта с две ръце. Дръжте продукта отстрани на тялото си.

• Уверете се, че ръцете и краката Ви не са твърде близко до четката, когато двигателят/моторът

13• След като продуктът бъде изключен, дръжте ръцете и краката си далеч от четката, докато тя спре напълно.

• Ако възникнат интензивни вибрации, спрете продукта. Ако имате продукт, работещ с бензин, разкачете HT проводника от запалителната свещ. Ако имате продукт, работещ с акумулатор, извадете акумулатора. Проверете дали продуктът е повреден. Поправете всяка повреда. Лични предпазни средства ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• При работа с продукта винаги използвайте одобрени лични предпазни средства. Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека вашият дилър Ви помогне да изберете подходящото оборудване.

• Използвайте защитна каска, когато има риск от падащи предмети.

• Използвайте одобрени антифони, осигуряващи подходящо намаляване на шума. Дълготрайното излагане на шум може да доведе до постоянно влошаване на слуха.

• Използвайте одобрени защитни средства за очите. Ако използвате маска, използвайте също и одобрени защитни очила. С одобрени защитни очила се има предвид такива, които отговарят на стандарт ANSI Z87.1 за САЩ или EN 166 за страните от ЕС.

• Когато е необходимо, носете ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване.

• Използвайте защитни ботуши със стоманени бомбета и противоплъзгаща подметка.

• Използвайте дрехи, направени от здрава тъкан. Винаги използвайте здрави, дълги панталони и дълги ръкави. Не носете използвайте дрехи, които могат да се захванат за храсти и клони. Не носете бижута, къси панталони, сандали и не работете боси. Носете косата си безопасно над нивото на рамената.

• Дръжте в близост комплект за първа помощ. Приспособления за безопасност на

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината. В този раздел се описва предпазното оборудване на продукта, неговото предназначение и как трябва да се извършват проверки и техническо обслужване, за да се гарантира правилната работа. Вижте инструкциите под заглавието Общ преглед на приставка на страница 11 , за да откриете къде се намират тези части на продукта Ви. Срокът на експлоатация на продукта може да се намали, а рискът от злополуки да се повиши, ако не се извършва правилно техническо обслужване на продукта и сервизът и/или ремонтите не се извършват професионално. Ако Ви е необходима допълнителна информация, обърнете се към сервиза, разположен най-близо до Вас.

използвайте продукта с дефектни обезопасителни компоненти. Предпазните средства на продукта трябва да бъдат преглеждани и технически обслужвани, както е описано в този раздел. Ако продуктът Ви не премине успешно някоя от изброените проверки, свържете се със сервиза си за извършване на ремонт. ВНИМАНИЕ: Всяко извършване на сервиз и ремонт на машината изисква специално образование. Това важи в особена степен за предпазните средства на машината. Обърнете към сервиза си, ако машината не отговаря на изброените по-долу проверки. При покупката на наш продукт ние гарантираме предоставянето на квалифицирани ремонтни услуги и сервиз. Ако мястото, от което сте закупили машината, не е наш специализиран дистрибутор, запитайте за най-близката сервизна работилница. Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да извършвате техническо обслужване. ПРЕДУПРЕЖДЕНИЕ: Винаги спирайте продукта, преди да извършвате техническо обслужване на приставката. Приставката може да продължи да се движи дори и след като газта/ захранващият спусък е отпуснат/а. Уверете се, че приставката е спряла напълно. Ако имате продукт, работещ с бензин, разкачете HT проводниците от запалителната свещ. Ако имате продукт, работещ с акумулатор, извадете акумулатора.

• Проверявайте целия продукт, преди да започнете. Заменете повредените части.

• Проверете дали всички предпазни щитове и капаци са с изправна цялост и дали са фиксирани надеждно. Проверете всички гайки и винтове.

• Ако имате продукт, работещ с бензин, се уверете, че няма течове на гориво.

• Уверете се, че барабаните с четки не са повредени и че няма признаци на пукнатини или други повреди.

746 - 005 - 04.11.2020 15Монтаж

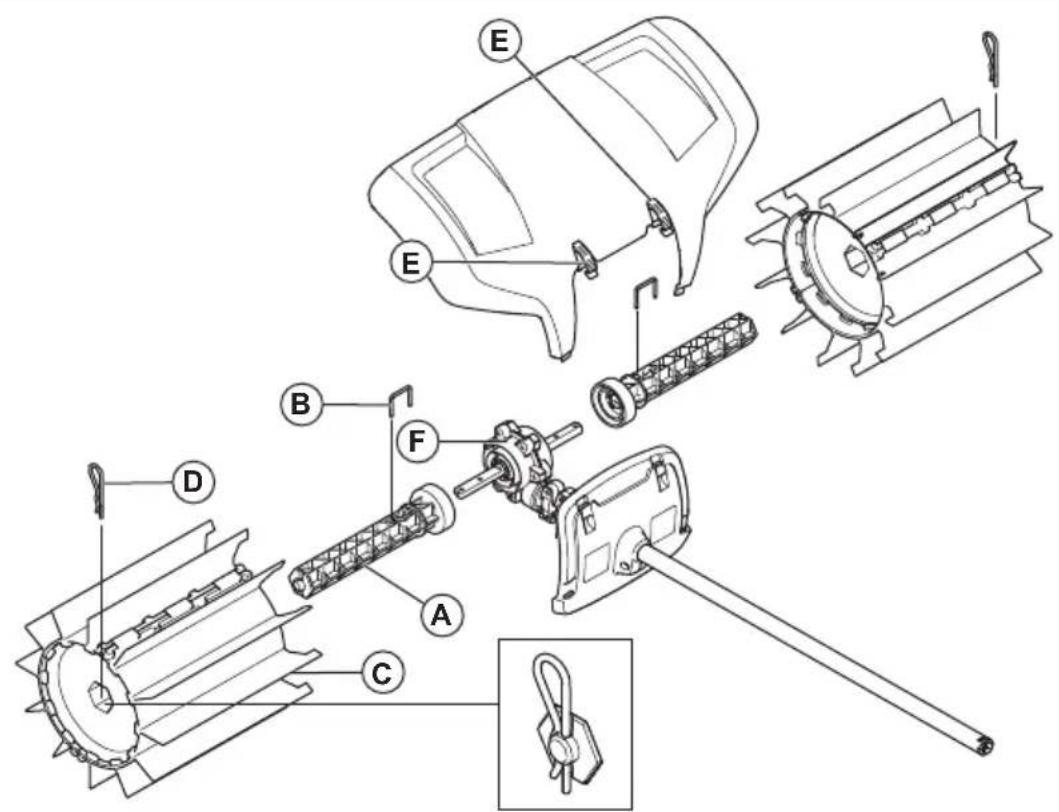

За сглобяване на приставката

1. Притиснете едната ос на барабана (A) към един

от двата задвижващи вала от корпуса на скоростната кутия (F). Ако е необходимо, завъртете оста на барабана, тъй че отворът за щифта да съвпадне със съответния отвор в задвижващия вал.

2. Закрепете вала на ролката с шплинта (B).

3. Навийте един от барабаните с четки (C) на

монтираната ос. Краят с удължените гумени пластини трябва да се монтира най-близо до предавателната кутия. Натиснете барабана с четки навътре.

4. Закрепете ролката на вала с шплинта (D). Когато

монтирате, притискайте леко края навътре.

5. Повторете тези стъпки при монтажа на оста и

ролката от другата страна. Барабаните са еднакви, но трябва да се монтират с удължените гумени пластини към предавателната кутия.

6. Закрепете предпазителя с щипките (E).

Забележка: За монтирането на аксесоари на основния продукт се допитайте до ръководството за основния продукт.

За да стартирате продукта при студен двигател Ако разполагате с продукт, който работи с бензин, спазвайте следните инструкции, за да стартирате продукта при студен двигател.

1. Стартирайте основния продукт, оставете го да

загрее и го изключете.

2. Монтирайте приставката съгласно инструкциите

3. Когато регулирате карбуратора, барабанът с

четки трябва да е опрян на земята, а в непосредствена близост не трябва да има никого.

4. Проверете дали барабана с четки се върти на

5. Уверете се, че ръкохватката и съоръженията за

безопасност са в добро работно състояние. Никога не използвайте продукт, на който липсва част, или който бил променен без спазване на спецификациите. 16 746 - 005 - 04.11.2020За използване на приставката Метлата работи най-добре, когато гумените пластини се плъзгат или "ходят" по работната повърхност. Новите или сменени барабани с четки често се затягат или се влачат по твърди повърхности и затова трябва да бъдат "разработени" внимателно преди работа. Това става лесно, като се работи с продукта на пълна газ/скорост в продължение на 3 – 5 минути върху леки камъчета или подобен абразивен материал. След като бъде разработена, метлата ще може да избутва големи количества материали: от сняг и локви до по-тежки предмети като чакъл или дървени стърготини. С времето ще се научите да работите с метлата, но трябва да спазвате правилата за безопасност от самото начало.

1. Работете с метлата на пълна (или почти пълна)

газ/скорост, като гумените пластини са опрени на

Забележка: Уморително и ненужно е да вдигате или да държите гумените пластини над земята, когато работите.

2. Когато почиствате на тесни места, като например

пътеки, можете да използвате продукта така, че материалите да се изхвърлят право напред. Ако работите на по-широки площи, работете под ъгъл, тъй че купчините да се образуват от едната страна. Купчините от леки материали могат да се събират на един ред или по-голям куп, за да бъдат изхвърлени по-късно, а твърдите или по- обемисти материали трябва да се събират на повече купчини.

3. За да достигнете в ъглите, отстранете

предпазителя срещу разплискване, разхлабете съединението на приспособлението и завъртете последното на половин оборот. ПРЕДУПРЕЖДЕНИЕ: Тогава боклукът ще се изхвърля към вас. При работа с продукта на заден ход работете с по- ниска скорост и не забравяйте, че може да се спънете в изхвърлени

4. Поддържайте малък работен ъгъл спрямо

повърхността. Когато работният ъгъл е много широк, метлата ще тръгне към вас и може да изгубите управлението на продукта.

По-долу са изложени някои общи инструкции за поддръжка. Ако ви е необходима допълнителна информация, се свържете с вашия сервиз. За извършване на техническа поддръжка на приставката ВНИМАНИЕ: С метлата често се работи на прашни места. Ако разполагате с продукт, който работи на бензин, е изключително важно редовно да извършвате поддръжка на въздушния филтър, понякога ежедневно. За да работи добре, въздушният филтър трябва да се смазва. Направете справка

746 - 005 - 04.11.2020 17с ръководството за оператора на

захранващия блок за инструкции за техническо обслужване. ПРЕДУПРЕЖДЕНИЕ: Корпусът на скоростната кутия се нагорещява, когато машината е в употреба. За да избегнете изгаряния не докосвайте корпуса на предавката.

1. Уверете се, че барабаните с четки не се въртят,

когато газта/захранващият спусък е отпуснат/а.

2. Проверете дали барабаните с четки не са

повредени или пукнати. Ако е необходимо, сменете барабаните с четки.

3. За продължително съхранение, окачвайте

Транспортиране, съхранение и изхвърляне Транспортиране и съхранение Ако транспортирате оборудването върху друго превозно средство, винаги използвайте одобрени осигуряващи устройства и се уверявайте, че оборудването е надеждно закрепено. Уверете се, че оборудването е почистено и че преди съхранението за продължителни периоди е извършено пълно сервизно обслужване. Технически данни Технически данни за продукти, които работят с бензин

Ниво на звуковата мощност, измерена dB(A) 105 Ниво на звуковата мощност, гарантирана [L

Еквивалентно ниво на звуковото налягане при ухото на оператора, измерено съгласно EN ISO 22868 , dB (A):

Шумови емисии в околната среда, измерени като звуков ефект (L

) съобразно директивата на ЕО 2000/14/ EC. Отчетените нива на шума за машината са измерени с оригиналното режещо оборудване, което дава най-високото ниво. Разликата между гарантираното и измереното ниво на шума е в това, че гарантираното ниво на шума включва също и дисперсията в резултатите от измерването, както и вариациите между различните машини от един и същи модел в съответствие с директива 2000/14/ EC.

Отчетените данни за еквивалентното ниво на звуковото налягане за машината имат типична статистическа дисперсия (стандартно отклонение) от 1 dB (A). 18 746 - 005 - 04.11.2020Метла

Еквивалентни нива на вибрации (a hv,eq ) при ръкохватките, измерени съгласно , m/s

Предна/задна ръкохватка 4,4/5,1 Технически данни за продукти, които работят с акумулатор 325iLK + приставка за метене SR600-2 Ширина на барабан с четки, mm 590

Еквивалентно ниво на звуковото налягане при ухото на оператора, измерено съгласно ISO 22868, dB (A):

Нива на вибрациите в ръкохватките, измерени съгласно EN 62841-1, m/s

Предна/задна ръкохватка 3,2/3,1

Отчетените данни за еквивалентното ниво на вибрациите имат типична статистическа дисперсия (стандартно отклонение) от 1 m/s

Отчетените данни за нивото на звуковата мощност за машината имат типична статистическа дисперсия (стандартно отклонение) от 3 dB (A) и са измерени с оригиналната приставка, която осигурява най-високото ниво.

Отчетените данни за нивото на звуково налягане за машината имат типична статистическа дисперсия (стандартно отклонение) от 3 dB (A) и са измерени с оригиналната приставка, която осигурява най- високото ниво.

Отчетените данни за равнището на вибрации имат типична статистическа дисперсия (стандартно отклонение) от 2 m/s

. За сравняване на нивата на вибрациите, акумулаторната батерия и продуктите с вътрешно горене използвайте калкулатора за вибрации. https://www.husqvarna.com/uk/services-solu- tions/vibration-calculator/.

746 - 005 - 04.11.2020 19Декларация за съответствие на ЕО

Декларация за съответствие на ЕО – за продукти, които работят с бензин Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone] удостоверява, че приставката за метене Husqvarna SR600-2 със серийни номера от 2019 и нататък (годината е ясно обозначена върху типовата табелка, следвана от серийния номер) отговаря на изискванията на ДИРЕКТИВАТА НА

• от 17 май 2006 г., "относно машини" 2006/42/ЕО

• от 08 юни 2011 г., "ограничаването на употребата на някои опасни вещества в електрическо и електронно оборудване" 2011/65/ЕС

• от 8 май 2000 г., "свързани с шумовите емисии в околната среда" 2000/14/ЕО. Следните стандарти са приложени за бензинови

Нотифициран орган е извършил изпитване на типа съгласно ЕО в съответствие с директива относно машините (2006/42/ЕО) член 12, точка 3б. Сертификатът за изпитване на типа съгласно ЕО в съответствие с анекс IV е с номер: SEC/15/2413 - Husqvarna SR600-2 Huskvarna , 2019-06-24 Per Gustafsson, мениджър „Разработки и Развитие“ (oторизиран представител на Husqvarna AB и отговорник за техническата документация) Декларация за съответствие на ЕО – за продукти, които работят с

Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone], удостоверява, че приставката за метене Husqvarna SR600-2 със захранващ блок Husqvarna 325iLK със серийни номера от 2019 и нататък (годината е ясно обозначена върху типовата табелка, следвана от серийния номер) отговаря на изискванията на ДИРЕКТИВАТА НА СЪВЕТА:

• от 17 май 2006 г., "относно машини" 2006/42/ЕО
