SR6002 - Zāles pļāvējs HUSQVARNA - Bezmaksas lietošanas instrukcija

Produkta veids	Pļaujmašīnas piederums (lapu savācēja birste)
Zīmols	Husqvarna
Modelis	SR6002
Birstes platums	590 mm
Piederuma svars	6,5 kg
Kopējais svars ar 325iLK akumulatora bloku	8,8 kg
Barošana	Saderīgs ar benzīnu vai akumulatoru (atkarībā no motora bloka)
Paredzētais lietojums	Zālāju, celiņu, asfaltētu ceļu un līdzīgu virsmu slaucīšana
Birstes materiāls	Gumijas lāpstiņas
Skaņas jaudas līmenis (benzīns)	105 dB(A) izmērītais / 109 dB(A) garantētais
Skaņas spiediena līmenis (benzīns)	97 dB(A)
Vibrācijas priekšējais/aizmugurējais rokturis (benzīns)	4,4 / 5,1 m/s²
Skaņas jaudas līmenis (akumulators)	93 dB(A)
Skaņas spiediena līmenis (akumulators)	82 dB(A)
Vibrācijas priekšējais/aizmugurējais rokturis (akumulators)	3,2 / 3,1 m/s²
Drošības distance	Vismaz 15 metri no cilvēkiem un dzīvniekiem
Individuālie aizsardzības līdzekļi	Ķivere, dzirdes aizsargi, aizsargbrilles, cimdi, pretslīdes zābaki
Kārtējā apkope	Birstu tīrīšana, stiprinājumu pārbaude, pārnesumu eļļošana
Rezerves daļas	Izmantot tikai oriģinālās Husqvarna daļas
Atbilstības standarti	CE (2006/42/EK, 2011/65/ES, 2000/14/EK)

Bieži uzdotie jautājumi - SR6002 HUSQVARNA

Kā uzstādīt SR6002 piederumu uz manas pļaujmašīnas?

Piespiediet trumuļa vārpstu pret pārnesumu kārbas piedziņas vārpstu, izlīdziniet caurumus un ievietojiet bloķēšanas tapu. Pēc tam uzlieciet birsti uz vārpstas un nostipriniet to ar montāžas tapu. Uzstādiet dubļu aizsargu ar stiprinājuma klipšiem. Lai iegūtu pilnīgu montāžas instrukciju, skatiet pamatprodukta rokasgrāmatu.

Kāda drošības distance man jāievēro lietošanas laikā?

Saglabājiet vismaz 15 metru attālumu starp jums, citiem cilvēkiem un dzīvniekiem. Piederums var spēcīgi izmest priekšmetus.

Kā iebraukt jaunās birstes?

Darbiniet produktu ar pilnu jaudu 3 līdz 5 minūtes grants vai līdzīgā abrazīvā materiālā. Tas ļauj gumijas lāpstiņām iebraukties, lai nodrošinātu labāku slaucīšanu.

Kādus aizsardzības līdzekļus man jāvalkā?

Valkājiet ķiveri, apstiprinātus dzirdes aizsargus, aizsargbrilles, cimdus un pretslīdes zābakus ar tērauda purngaliem. Valkājiet garas un pieguļošas drēbes.

Kā apkopt piederumu?

Pirms katras lietošanas pārbaudiet birstu, stiprinājumu stāvokli un noplūdes neesamību (benzīna gadījumā). Regulāri tīriet gaisa filtru, ja to lieto ar benzīna motoru. Ieeļļojiet pārnesumus saskaņā ar ieteikumiem. Uzglabājiet piederumu piekārtu un tīru.

Vai es varu izmantot piederumu ar akumulatora bloku?

Jā, SR6002 ir saderīgs ar Husqvarna akumulatora barošanas blokiem, piemēram, 325iLK. Tehniskie parametri (svars, trokšņa emisijas, vibrācijas) atšķiras atkarībā no izmantotā bloka.

Ko darīt, ja rodas spēcīgas vibrācijas?

Nekavējoties apturiet produktu, atvienojiet aizdedzes sveci (benzīns) vai izņemiet akumulatoru. Pārbaudiet, vai piederums nav bojāts (birstes, vārpstas, stiprinājumi). Pirms atkārtotas lietošanas salabojiet vai nomainiet bojātās daļas.

Kā tīrīt birstes?

Pēc lietošanas noņemiet uzkrātos gružus no birstēm. Ja nepieciešams, varat tās mazgāt ar ziepjūdeni. Pirms uzglabāšanas ļaujiet pilnībā nožūt. Regulāri pārbaudiet gumijas lāpstiņu nodilumu.

Kur atrast rezerves daļas?

Izmantojiet tikai oriģinālās Husqvarna daļas. Sazinieties ar pilnvarotu izplatītāju vai Husqvarna remontdarbnīcu, lai pasūtītu birstes, tapas, dubļu aizsargus utt.

Kā uzglabāt piederumu?

Rūpīgi notīriet piederumu. Piekariet to, lai novērstu birstu deformāciju. Uzglabājiet sausā un sala necaurlaidīgā vietā. Pirms ilgstošas uzglabāšanas veiciet ieteiktās apkopes darbības.

LIETOŠANAS INSTRUKCIJA SR6002 HUSQVARNA

LV Lietošanas pamācība

116-124

Pārvadāšana, glabāšana un utilizēšana.... 122

Tehniskie dati....122

EK atbilstības deklarācija....124

levads

Izstrādājuma apraksts

Mēs pastāvīgi strādājam, lai pilnveidotu savus izstrādājumus, un tāpēc paturam tiesības izdarīt izmaiņas, piemēram, izstrādājumu formai un izskatam bez iepriekšēja paziņojuma.

Piezīme: Šī rokasgrāmata attiecas gan uz instrumentiem, kas darbojas ar benzīnu, gan tiem, kas darbojas ar akumulatoru.

Paredzētā lietošana

BRĪDINĀJUMS: Šo ierīci drīkst izmantot tikai kopā ar paredzēto izstrādājumu, skatiet sadaļu par piederumiem izstrādājuma lietotāja rokasgrāmatā.

Ierīce ir paredzēta tikai zālāju, taku, asfaltētu virsmu un līdzīgu virsmu slaucīšanai.

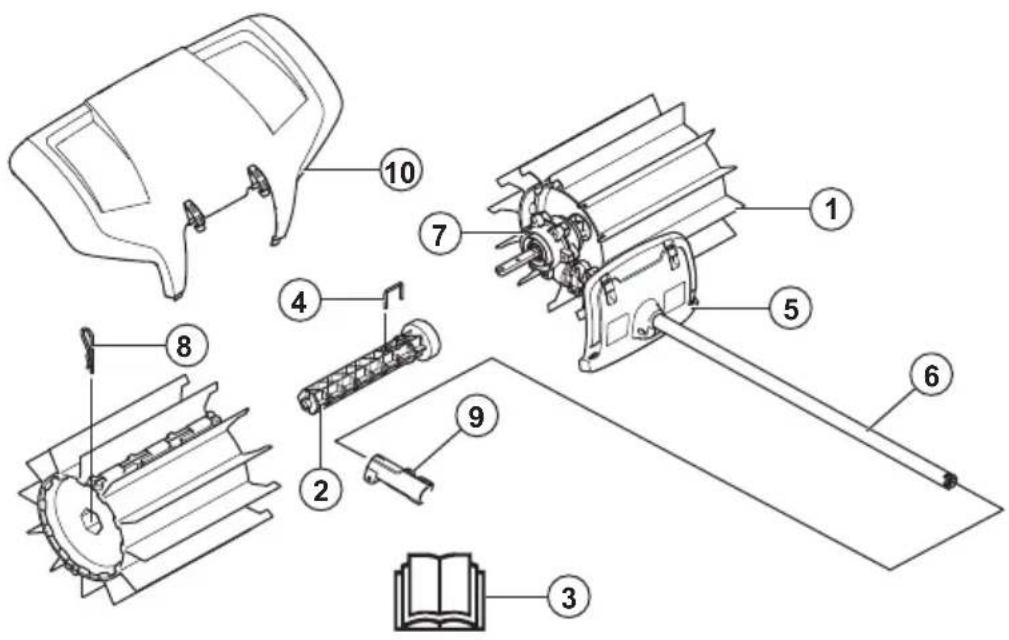

Pārskats par ierīci

1. Birstu veltnis
2. Veltna ass
3. Lietotāja rokasgrāmata
4. Fiksācijas tapa
5. Aizsargs (aizsardzība uz kāta)
6. Kāts
7. Pärnesumkārbas (reduktora) karteris
8. Sazarojuma tapa
9. Vārpstas sakabe (iekļauta komplektācijā)
10. Šlakatu aizsargs

Apzīmējumi uz piederuma un instrumenta

Pavirša vai nepareiza šīs ierīces lietošana var radīt bīstamas vai nāvējošas traumas lietotājam vai citām personām.

Rūpīgi izlasiet šo lietotāja rokasgrā-matu un pirms ierīces lietošanas pār-liecinieties, vai izprotat norādījumus.

Izmantojiet apstiprinātus dzirdes aizsarglīdzekļus. Izmantojiet apstiprinātus acu aizsarglīdzekļus. Ja pastāv putekļu rašanās risks, izmantojiet elpošanas masku.

Šis piederums atbilst spēkā esošajām EK direktīvām.

Rotējošas daļas. Turiet rokas un kājas drošā attālumā. Bultiņa norāda rotēšanas virzienu.

Vienmēr lietojiet apstiprinātus aizsargcimdus.

Izmantojiet neslīdošus un stabilus zābakus.

Sargieties no mestiem un rikošetā atlecošiem priekšmetiem.

Lietotājam jāgādā, lai citi cilvēki vai dzīvnieki atrastos vismaz 15 metru at-tālumā no darba vietas. Ja vairāki ierīces lietotāji strādā vienā darba vietā, drošības attālumam ir jābūt ne mazā-kam par 15 metriem. Piederums ar lielu spēku var izmest priekšmetus, kas, atsitoties, var atlēkt atpakaļ. Nelietojot atbilstošu drošības aprīkoju-mu, tas var radīt smagas acu traumas.

Izstrādājuma lietošanas laikā ievēro- jiet minimālo attālumu — 15 m/ 50 pēdas — no cilvēkiem un dzīvnie- kiem.

Raugieties, lai kermana daļas neatrastos karstu virsmu tuvumā.

Trokšna emisijas līmenis atbilst Eiropas Kopienas direktīvai. Ierīces emisiju līmenis ir norādīts sadalā “Tehniskie dati”, kā arī uz markejuma.

Piezīme: Pārējie uz ierīces norādītie simboli/norādes atbilst noteiktu valstu sertifikācijas prasībām.

Drošība

Drošības definīcijas

Bridinājumi, norādes "Uzmanību!" un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĚROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl rodas izstrādājuma un/vai papildaprīkojuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Pirms sākat lietot šo ierīci, izlasiet zemāk izklāstītās drošības instrukcijas.

• Rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms ierīces lietošanas pārliecinieties, vai izprotat norādījumus.
• Šīs instrukcijas ir izstrādājuma komplektācijā iekļauto instrukciju papildinājums. Sīkāku lietošanas informāciju skatiet ekspluatācijas instrukcijās.
• Nekādā gadījumā bez ražotāja atļaujas nedrīkst mainīt šīs ierīces konstrukciju. Nelietojiet ierīci, ko varētu būt pārveidojušas trešās puses, un obligāti izmantojiet originālos piederumus. Neatļautas izmainas un/vai neatļauti piederumi var radīt smagas vai nāvējošas traumas izstrādājuma lietotājam un citiem.

Norādījumi par drošu darbu

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Apturēšanas (Stop) slēdzis automātiski atgriežas iedarbināšanas pozīcijā. Veicot montāžu, pārbaudi un/vai apkopi, gādājiet, lai nenotiktu nejauša iedarbināšana. Ja izmantojat ar benzīnu darbināmu izstrādājumu, atvienojiet aizdedzes sveces uzgali no aizdedzes sveces. Ja izmantojat ar akumulatoru darbināmu izstrādājumu, nonemiet akumulatoru.
• Uzmanieties no izsviestiem objektiem. Vienmēr lietojiet acu aizsargus. Nedrīkst noliekties pār birstes veltni. Akmeņi, netīrumi u.c. var tikt izsviesti un trāpīt acīs un tādējādi izraisīt aklumu vai citas nopietnas traumas.
• Reduktors var sakarst darba laikā un neatdzist vēl kādu laiku arī pēc iekārtas izslēgšanas. Tam pieskaroties, var apdedzināties.
• Birstu veltni var griezties brīdī, kad tiek palaists slaucītājs. ledarbinot izstrādājumu, turiet to stingri.
• Lai gan birstu veltniem nav tāda spēka kā plāvēja asmeņiem, ir jāizvairās no darba ar materiāliem, kas var tikt izsviesti un radīt traumas vai bojājumus īpašumam.
• Nelietojiet izstrādājumu, ja nav iespējams pasaukt palīdzību nelaimes gadījumā.
• Izmantojiet izstrādājumu vienīgi tam, kam tas paredzēts.
• Nekādā gadījumā nelietojiet izstrādājumu, ja esat noguris, lietojis alkoholiskus dzērienus vai lietojat medikamentus, kas var ietekmēt redzi, reakciju, vai koordināciju.
• Nekādā gadījumā nelietojiet izstrādājumu ekstremālos laika apstākļos, piemēram, lielā salā vai ħoti karstā un/vai mitrā klimatā.
• Nekad nelietojiet bojātu izstrādājumu. Ievērojiet šajā rokasgrāmatā aprakstītās drošības pārbaudes, tehniskās apkopes un remonta instrukcijas. Dažus apkopes un remonta darbus drīkst veikt tikai apmācīti un kvalificēti speciālisti. Skatiet instrukcijas nodalā Apkope.
• Nekad neļaujiet bērniem izmantot izstrādājumu.
• Nekad neļaujiet citām personām izmantot izstrādājumu, ja šīs personas nav izlasījušas un izpratušas lietotāja rokasgrāmatā sniegto informāciju.
• Nepiederošus turiet pa gabalu. Kamēr lietojat izstrādājumu, bērniem, dzīvniekiem, blakusstāvētājiem un palīgiem jāatrodas drošā attālumā — ne tuvāk par 15 m. Ja kāds tuvojas, nekavējoties apturiet izstrādājumu.
• Ja nonākat situācijā, kurā jums nav skaidrs, kā rīkoties, lūdziet speciālista padomu. Sazinieties ar izplatītāju vai apkopes darbnīcu.
• Izvairieties no tādiem lietošanas paņēmieniem, kuri jums nav pa spēkam.

- Lietojot dzirdes aizsarglīdzekļus, vienmēr uzmanīgi klausieties, lai sadzirdētu brīdinājumu signālus vai saucienus. Kad dzinējs/motors apstājas, vienmēr nonemiet dzirdes aizsarglīdzekļus.

- Pievērsiet uzmanību apkārtējai videi un pārliecinieties, vai cilvēki vai dzīvnieki nevar nokļūt izstrādājuma tuvumā vai ietekmēt jūsu kontroli pār izstrādājumu.

- Nelietojiet izstrādājumu nelabvēlīgos laika apstāklos, piemēram, biezā miglā, stiprā lietū, stiprā vējā, lielā aukstumā utt. Darbs sliktos laika apstāklos ir nogurdinošs un bieži vien ir saistīts ar palielinātu risku, piemēram, slidenas zemes dēl.

- Pārliecinieties, vai varat droši staigāt un stāvēt. Pārbaudiet, vai jums apkārt nav kādu škēršļu, kas varētu traucēt pēkšņu nepieciešamību pārvietoties (saknes, akmeņi, zari, bedres utt.). levērojiet īpašu piesardzību, strādājot nogāzēs.

• Pirms produkta pārvietošanas dzinējam/motoram ir jābūt izslēgtam. Ja izmantojat ar benzīnu darbināmu izstrādājumu, atvienojiet aizdedzes sveces uzgali no aizdedzes sveces. Ja izmantojat ar akumulatoru darbināmu izstrādājumu, noņemiet akumulatoru.
• Nelieciet zemē izstrādājumu ar ieslēgtu dzinēju/motoru, ja nevarat to uzraudzīt.
• Izstrādājumu vienmēr turiet ar abām rokām. Turiet izstrādājumu sev pie sāniem.
• Nodrošiniet, lai dzinēja/motora darbības laikā rokas un kāju pēdas nenonāktu saskarē ar birsti.
• Kad izstrādājums tiek izslēgts, turiet rokas un pēdas attālāk no birstes, kamēr tā pilnībā apstājas.
• Ja sajūtat spēcīgu vibrāciju, izslēdziet izstrādājumu. Ja izmantojat ar benzīnu darbināmu izstrādājumu, atvienojiet HT vadu no aizdedzes sveces. Ja izmantojat ar akumulatoru darbināmu izstrādājumu, noņemiet akumulatoru. Pārbaudiet, vai izstrādājums nav bojāts. Salabojiet iespējamos bojājumus.

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

- Izmantojot izstrādājumu, vienmēr lietojiet apstiprinātus individuālos aizsarglīdzekļus. Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja

negadijums tomēr notiek. Laujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.

- Izmantojiet aizsargkiveri, ja pastāv krītošu priekšmetu draudi.

- Lietojiet tādus dzirdes aizsarglīdzekļus, kas nodrošina pietiekamu trokšņa slāpēšanu. Ilgstoša uzturēšanās troksnī var radīt būtiskus dzirdes bojājumus.

- Izmantojiet apstiprinātus acu aizsarglīdzekļus. Apstiprinātas aizsargbrilles ir jālieto arī tad, ja tiek izmantots sejsegs. Apstiprinātas aizsargbrilles ir tādas, kas atbilst ASV standarta ANSI Z87.1 ASV vai standarta EN 166 prasībām ES valstīs.

- Vajadzības gadījumā izmantojiet cimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas ierīci.

- Lietojiet aizsargapavus ar tērauda purngaliem un neslīdošām zolēm.

- Lietojiet izturīga auduma apgērbu. Vienmēr valkājiet biezas, garas bikses un apgērbu ar garām piedurknēm. Nevalkājiet valīgu apgērbu, kas viegli var iekerties krūmos un zaros. Nenēsājiet rotaslietas, nevelciet šortus, sandales un nestrādājiet basām kājām. Sakārtojiet matus droši virs pleciem.

• Gādājiet, lai tuvumā būtu pirmās palīdzības piederumi.

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

Šajā sadaļā ir izskaidrota izstrādājuma drošības aprīkojuma nozīme, tā mērķis un veidi, kā tiek veikta tā pārbaude un apkope, lai garantētu drošības aprīkojuma pareizu darbību. Lai noskaidrotu, kurā izstrādājuma vietā atrodas šīs daļas, skatiet norādījumus sadaļā Pārskats par ierīci lpp. 116.

Šī izstrādājuma darbmūžs var saīsināties un var palielināties nelaimes gadījumu risks, ja izstrādājuma apkope netiek veikta pareizi un ja apkope un/vai remonts netiek veikts profesionāli. Ja nepieciešama papildu informācija, lūdzu, sazinieties ar tuvāko izplatītāju, kas nodrošina apkopi.

BRĪDINĀJUMS: Nekādā gadījumā nelietojiet izstrādājumu ar bojātu drošības aprīkojumu. Izstrādājuma drošības aprīkojums ir jāpārbauda un jāuztur, pamatojoties uz šajā nodalā izklāstīto informāciju. Ja izstrādājums neatbilst iepriekš aprakstīto pārbaužu prasībām, sazinieties ar vietējo remontdarbnīcu, lai izstrādājumu saremontētu.

IEVĚROJIET: Izstrādājuma apkopi un remontu drīkst veikt tikai īpaši apmācīti tehniki. Tas jo īpaši atteicas uz izstrādājuma drošības aprīkojumu. Ja izstrādājums neatbilst zemāk aprakstīto pārbaužu prasībām, sazinieties ar apkopes pakalpojumu nodrošinātāju. Jebkura mūsu izstrādājuma iegāde garantē profesionāla remonta un apkopes pieejamību. Ja mazumtirgotājs, pie kura iegādājāties izstrādājumu, nav apkopi veicošs izplatītājs, uzziniet no viņa tuvākā apkopes veicēja adresi.

Norādījumi par drošu apkopi

BRĪDINĀJUMS: Pirms apkopes darbiem, izlasiet brīdinājuma norādījumus.

BRĪDINĀJUMS: Vienmēr apturiet izstrādājumu, pirms sākat ierīces apkopi. Rīkojieties uzmanīgi, ierīce var turpināt kustēties pēc tam, kad ir atlaista drosele/spēka sprūds. Pārliecinieties, vai ierīce ir pilnībā apstājusies. Ja izmantojat ar benzīnu darbināmu izstrādājumu, atvienojiet HT vadus no aizdedzes sveces. Ja izmantojat ar akumulatoru darbināmu izstrādājumu, nonemiet akumulatoru.

• Pirms uzsākat darbu, pārbaudiet izstrādājumu kopumā. Nomainiet bojātās daļas.
• Pārbaudiet, vai visi aizsargi un pārsegi ir uzlikti un droši piestiprināti. Pārbaudiet visus uzgriežņus un skrūves.
• Ja izmantojat ar benzīnu darbināmu izstrādājumu, pārliecinieties, vai tajā nav benzīna noplūžu.
• Pārbaudiet, vai birstu veltni nav bojāti un uz tiem nav redzamas plaisas vai citi bojājumi.

1. Vienu no veltna asim (A) spiediet uz vienas no divām reduktora kartera izejošajām piedziņas vārpstām (F). Ja nepieciešams, pagrieziet veltna asi tā, lai tapas atvere tiktu pielāgota atbilstošajai piedziņas vārpstas atverei.

2. Izmantojot fiksācijas tapu (B), nostipriniet rulla vārpstu.

3. Vienu no birstu veltniem (C) uzskrūvējiet uz piestiprinātās ass. Gals ar izvirzītajām gumijas plāksnītēm ir jāuzstāda tuvāk reduktora karterim. Spiediet birstes veltni.

4. Izmantojot škelttapu (D), nostipriniet rulli uz vārpstas. Uzstādīšanas laikā viegli uzspiediet uz gala.

5. Lai uzstādītu otras puses asi un rulli, atkārtojiet iepriekš aprakstītās darbības. Veltņi ir identiski, bet tie jāuzstāda ar izvirzītām gumijas plāksnītēm reduktora kartera virzienā.

6. Uzstādiet dublusargu ar fiksējošiem stiprinājumiem (E).

Piezīme: Lai uzzinātu, kā uzstādīt piederumus pamatizstrādājumam, skatiet pamatizstrādājuma lietotāja rokasgrāmatu.

Lietošana

Izstrādājuma iedarbināšana, ja dzinējs ir auksts

Ja izmantojat ar benzīnu darbināmu izstrādājumu, ievērojiet šos norādījumus, lai iedarbinātu izstrādājumu, ja dzinējs ir auksts.

1. Sāciet izstrādājuma parasto uzsildīšanu un pēc tam izslēdziet izstrādājumu.
2. Uzstādiet ierīci, kā norādīts montāžas instrukcijās.
3. Regulējot karburatoru, nodrošiniet, lai birstu veltni būtu novietoti uz zemes un neviens neatrastos iekārtas tuvumā.
4. Pārliecinieties, vai birstu veltni darbojas tukšgaitā.
5. Raugiet, lai kārtībā ir rokturis un drošības aprīkojums. Nekad neizmantojiet izstrādājumu, kam trūkst kādas detaļas vai kas ir izmainīts pretrunā ar specifikāciju.

Ierīces lietošana

Slaucītājs darbojas labāk, kad gumijas plāksnītes var "slīdēt" pa darbvirsmu. Jauni vai nomainīti birstu veltni var iekerties vai berzēties pa cietām virsmām, tādēl tie pirms lietošanas ir "jāiestrādā". To var viegli paveikt, 3–5 minūtes darbinot izstrādājumu pie pilniem apgriezieniem uz irdenas grunts virsmas vai līdzīga slīpējoša materiāla. Pēc iestrādes slaucītājs var pārvietot lielu daudzumu sniega, dubļaina ūdens vai smagāku materiālu, piemēram, granti vai koka skaidas. Ar laiku iemācīsieties, kā slaucītājs darbojas, bet jau no paša sākuma jums ir jāievēro drošības pasākumi.

1. Darbiniet slaucītāju ar maksimālu droseles atvērumu/ātrumu (vai tuvu tam), gumijas plāksnītes atstājot uz virsmas.

Piezime: Darba laikā ir nogurdinoši un lieki pacelt gumijas plāksnītes no tīrāmās virsmas vai turēt tās virs tīrāmās virsmas.

1. Tīrot šaurās vietās, piemēram, celiņus, izstrādājumu var lietot tā, lai materiāli tiktu izsviesti tieši priekšā jums. Ja vēlaties strādāt uz platākām virsmām, strādājiet noteiktā leņķī, lai materiāli uzkrātos kaudzītēs gar vienu malu. Kaudzītēs savāktos vieglos materiālus var savākt vienā rindā vai lielā kaudzē, lai tos varētu vēlāk aizvākt visus kopā, bet smagākus vai lielākus materiālus ir jāsavāc vairākās kaudzītēs.

1. Lai pieklūtu stūriem, noņemiet šlakatu aizsargu, atbrīvojiet piederuma savienojumu un pagrieziet to par pusi apgrieziena.

BRĪDINĀJUMS: Gruži var tikt izmesti lietotāja virzienā. Lietojot izstrādājumu atpakalgaitā, izmantojiet mazākus apgriezienus un atcerieties, ka uz izsviestajiem materiāliem ir viegli pakrist.

1. Saglabājiet mazu darba leŋki pret virsmu. Pārāk liels darba leŋkis var likt slaucītājam pārvietoties lietotāja virzienā, un pastāv risks zaudēt kontroli pār izstrādājumu.

TÄIÄk tekstÄ iepazisimies ar daÄÄm vispÄrÄjam apkopes instrukcijÄm. Ja jums nepieciešama papildinformācija, lūdzu, sazinieties ar tehniskās apkopes centru.

Griešanas ierīces apkopes veikšana

IEVĚROJIET: Darbs ar slaucītāju bieži notiek putek|ainos apstāk|os. Ja izmantojat ar benzīnu darbināmu izstrādājumu, ir ľoti svarīgi regulāri veikt gaisa filtru apkopi, bieži vien tas ir jādara reizi dienā. Gaisa filtrs ir jāieel|lo, lai tas darbotos apmierinoši. Barošanas bloka apkopes norādījumus skatiet lietotāja rokasgrāmatā.

BRĪDINĀJUMS: lekārtas lietošanas laikā reduktora karteris uzkarst. Lai

neapdedzinātos nepieskarieties pārnesumkārbas (reduktora) karterim.

1. Pārliecinieties, vai birstu veltni nekustas pēc droseles/spēka sprūda atlaišanas.

1. Pārbaudiet, vai birstu veltni nav bojāti un ir bez plaisām. Nomainiet birstu veltnus, ja nepieciešams.
2. Uzglabājot ilgāku laika periodu, uzkariet birstes.

Pārvadāšana, glabāšana un utilizēšana

Transportēšana un uzglabāšana

Ja ierīci transportējat ar transportlīdzekli, noteikti izmantojiet apstiprinātas stiprinājuma ierīces un gādājiet, lai ierīce būtu droši nostiprināta.

Pirms ierīces ilgstošas uzglabāšanas notīriet to un pārliecinieties, vai tai ir veikta pilna apkope.

Tehniskie dati

Ar benzīnu darbināmu izstrādājumu tehniskie dati

Slaucītājs
Birstu veltņa platums, mm 590
Svars
Svars, kg 6,5
Trokšņa emisija ^73
Skaņas jaudas līmenis, izmērītais dB(A) 105
Skaņas jaudas līmenis, garantētais LWA dB (A) 109
Skaņas līmeņi ^74
Ekvivalents skaņas spiediena līmenis pie lietotāja auss, mērīts saskaņā ar EN ISO 22868, , dB(A):	97
Vibrācija ^75
Ekvivalenti vibrācijas līmeņi (ahv,eq) pie rokturiem, mērīti atbilstoši standartam , m/s ^2 :
Priekšējie/aizmugurējie rokturi 4,4/5,1

Ar akumulatoru darbināmu izstrādājumu tehniskie dati

325iLK +slaucītāja ierīce SR600-2
Birstu veltņa platums, mm 590
Svars
Svars, kg 2,3+6,5
Trokšņa emisija76
Skaņas intensitātes līmenis, izmērītais, dB (A) 93
Skaņas līmeņi77
Ekvivalents skaņas spiediena līmenis pie lietotāja auss, mērīts saskaņā ar ISO 22868, dB (A):	82
Vibrācija78
Vibrācijas līmeņi pie rokturiem, mērīti atbilstoši standartam EN 62841-1, m/s2
Priekšējie/aizmugurējie rokturi 3,2/3,1

EK atbilstības deklarācija

EK atbilstības deklarācija ar benzīnu darbināmiem izstrādājumiem

Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. nr.: [phone] apliecina, ka slaucītājs, Husqvarna SR600-2, ierīce ar sērijas numuriem, sākot no 2019. gada (gada skaitlis, kam seko sērijas numurs, ir skaidri norādīts uz datu plāksnītes), atbilst prasībām, kas noteiktas šajā PADOMES DIREKTĪVĀ:

• 2006. gada 17. maijs, Direktīva 2006/42/EK par mašīnu tehniku,
- 2011. gada 8. jūnija Direktīva 2015/65/ES par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās.
- 2000. gada 8. maija Direktīva 2000/14/EK “par trokšna emisiju vidē”.

Ar benzīnu darbināmiem izstrādājumiem ir piemēroti šādi standarti:

SS-EN ISO 12100:2010, EN 50581:2012

Pilnvarotā iestāde ir veikusi EK tipveida pārbaudi saskaṇā ar Mašīnu direktīvas (2006/42/EK) 12. panta 3.b punktu. EK tipa pārbaudes, kas atbilst IV pielikumam, sertifikāta numurs: SEC/15/2413 - Husqvarna SR600-2

Huskvarna, 2019-06-24

Pērs Gustavsons (Per Gustafsson), izstrādes nodalas vadītājs (pilnvarotais Husqvarna AB pārstāvis, kas atbild par tehnisko dokumentāciju)

EK atbilstības deklarācija ar akumulatoru darbināmiem produktiem

Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. nr.: [phone] apliecina, ka slaucītājs, Husqvarna SR600-2 ierīce ar barošanas bloku Husqvarna 325iLK ar sērijas numuriem, sākot no 2019. gada (gada skaitlis, kam seko sērijas numurs, ir skaidri norādīts uz datu plāksnītes), atbilst prasībām, kas noteiktas šajā PADOMES DIREKTĪVĀ:

• 2006. gada 17. maijs, Direktīva 2006/42/EK par mašīnu tehniku,
- 2011. gada 8. jūnija Direktīva 2015/65/ES par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās.

Izstrādājumiem ar akumulatoru ir piemēroti šādi standarti:

EN 62841-1:2015, EN 50581:2012

Brīvprātīgu pārbaudi Husqvarna AB uzdevumā ir veicis uznēmums RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zviedrija. Sertifikāta numurs: SEC/15/2413 - Husqvarna SR600-2

Huskvarna, 2019-06-24

Pērs Gustavsons (Per Gustafsson), izstrādes nodalas vadītājs (pilnvarotais Husqvarna AB pārstāvis, kas atbild par tehnisko dokumentāciju)

Inhoud

Inleiding.... 125

Veiligheid.... 126

Montage....129

Werking....130

Onderhoud....131
