KULLANIM KILAVUZU SR6002 HUSQVARNA

TR Kullanım kılavuzu

219-228

Taşıma, depolama ve atma.... 216

Teknik veriler.... 216

AT Uyumluluk Bildirimi....218

Giriş

Ürün açıklaması

Sahip olduğumuz sürekli ürün geliştirme politikamız nedeniyle önceden bildirimde bulunmaksızın ürünlerin tasarımı ve görünümü ile ilgili değişiklikler yapma hakkını saklı tutarız.

Not: Bu kılavuzda, hem benzinle hem de aküyle çalışan güç üniteleri ele alınmaktadır.

Kullanım amacı

UYARI: Bu ataşman yalnızca ilgili ürünle birlikte kullanılabilir, ürünün Kullanım Kılavuzu'ndaki aksesuar bölümüne bakın.

Ataşman yalnızca çimenlik alanları, patikaları, asfalt yolları ve benzeri yerleri süpürmek için tasarlanmıştır.

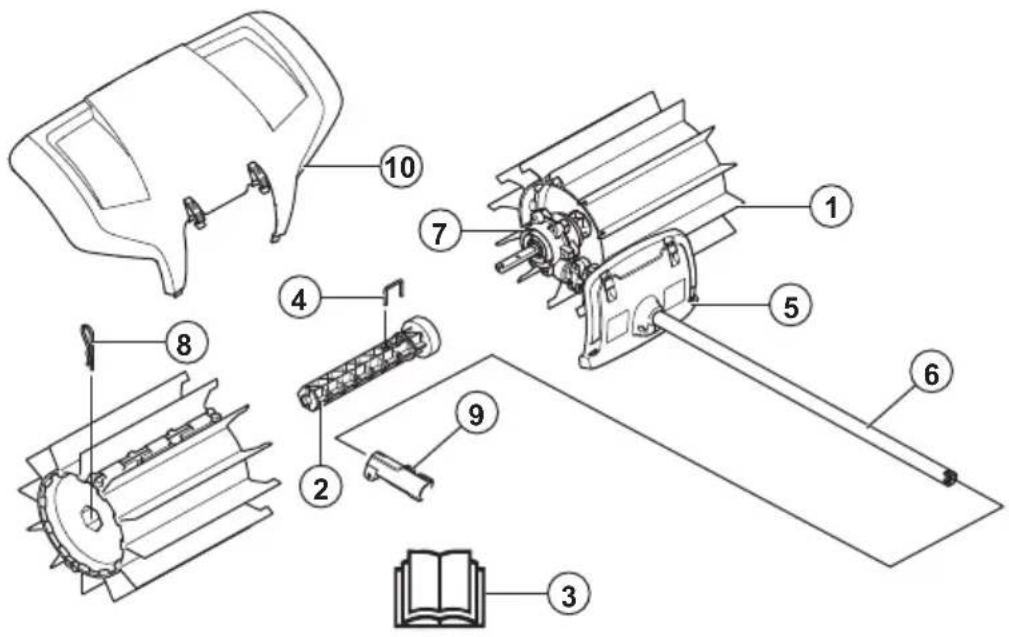

Ataşmana genel bakış

1. Tambur fırça
2. Tambur aksi
3. Kullanım kılavuzu
4. Kilit pimi
5. Siperlik (Mil koruması)
6. Mil
7. Dişli yuvası
8. Kopilya
9. Mil bağlantısı (Ürünle birlikte verilir)
10. Sıçrama siperliği

Ataşman ve güç ünitesindeki semboller

Bu ataşmanın dikkatsiz veya hatalı kullanımı operatörde ya da başka kişilerde ciddi veya ölümcül yaralanmalara neden olabilir.

Kullanım kılavuzunu dikkatle okuyun ve ataşmanı kullanmadan önce tali-matları anladığınızdan emin olun.

Onaylanmış kulak koruma ekipmanı kullanın. Onaylı koruyucu gözlük kullanın. Toz riski varsa solunum maskesi kullanın.

Bu ataşman geçerli AT direktiflerine uygundur.

Döner parçalar. Ellerinizi ve ayaklarınıziz uzak tutun. Ok, dönme yönünü gösterir.

Her zaman onaylı koruyucu eldivenler giyin.

Sağlam, kaymaz botlar giyin.

Atılan nesnelere ve seken cisimlere dikkat edin.

Operatör, insan veya hayvanların 15 metreden daha yakında bulunmamasını sağlamalıdır. Aynı alanda birden fazla operatör çalışıyorsa en az 15 metrelik güvenlik mesafesi bırakılmalıdır. Ataşman, geriye sıçrayabilecek nesneleri güçlü bir şekilde fırlatabilir. Bu, önerilen güvenlik donanımı kullanılmazsa ciddi göz yaralanmalarına neden olabilir.

Ürünü kullanırken başka kişilerle ve hayvanlarla aranızda en az 15 m/50 ft mesafe bırakın.

Vücudunuzun tüm parçalarını sıcak yüzeylerden uzak tutun.

Avrupa Topluluğu Direktifi uyarınca çevreye yayılan gürültü emisyonu. Ataşmanın emisyonu Teknik veriler bölümünde ve etiketin üstünde belirtilmektedir.

Not: Ataşmanın üzerindeki diğer semboller/etiketler, belirli pazarların sertifikalandırma gereklilikleri ile ilgilidir.

Güvenlik

Güvenlik tanımları

Kullanım kılavuzundaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır.

UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır.

DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün ve/veya ataşmanın, diğer malzemelerin ya da çevrenin zarar görme riski olduğunda kullanılır.

Not: Belirli bir durumda bilgi verilmesi gerektiğinide kullanılır.

Genel güvenlik talimatları

UYARI: Ataşmanı kullanmadan önce aşağıdaki güvenlik talimatlarını okuyun.

• Lütfen kullanım kılavuzunu dikkatle okuyun ve ataşmanı kullanmadan önce talimatları anladığınızdan emin olun.
• Bu talimatlar ürünle birlikte verilen talimatları tamamlar. Diğer işlemler için lütfen ürün çalıştırma talimatlarına bakın.
• Üreticinin izni alınmadan ataşman tasarımında hiçbir şekilde değişiklik yapılamaz. Başkaları tarafından üzerinde değişiklik yapılmış gibi görünen bir ataşmanı kullanmayın ve her zaman orijinal aksesuarları kullanın. Onaylanmayan değişiklikler ve/veya aksesuarlar operatörler veya diğerleri için ciddi kişisel yaralanmalara veya ölüme yol açabilir.

Kullanım için güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Durdurma anahtarı otomatik olarak çalıştırma konumuna döner. Montaj, kontrol ve/veya bakım sırasında istenmeyen çalışmayı önlediğinizden emin olun. Benzinle çalışan bir ürününüz varsa buji kapağının buji ile bağlantısını kesin. Aküyle çalışan bir ürününüz varsa aküyü çıkarın.
• Savrulan nesnelere dikkat edin. Daima koruyucu gözlük takın. Asla tambur fırçanın üzerine eğilmeyin. Taşlar, çöpler vs. gözlere fırlayabilir ve körlüğe veya ciddi yaralanmalara neden olabilir.
• Kullanım sırasında dişli ısınabilir ve kullanımdan sonra bir süre sıcak kalabilir. Dokunursanız yanabilirsiniz.
• Süpürücü çalıştırıldığında tambur fırçalar:dönebilir. Ürünü çalıştırırken sıkıca tutun.
• Tambur fırçalar çim biçme makineleriyle aynı güçte olmasa da, örneğin, fırladığında yaralanmaya veya mal zararına neden olabilecek maddelerle çalışmamalisınız.
• Bir kaza durumunda yardım isteyemeyecekseniz ürünü kullanmayın.
• Ürünü yalnızca hedeflenen amaç için kullanın.
• Yorgunsanız, alkol aldıysanız veya görüşünüzü, karar verme yetinizi ya da koordinasyonunuzu etkileyebilecek ilaçlar alıyorsanız ürünü asla kullanmayın.
• Ürün aşırı soğuk, aşırı sıcak ve/veya nemli iklimler gibi ağır hava koşullarında asla kullanmayın.
• Arızalı bir ürünü kesinlikle kullanmayın. Bu kılavuzda belirtilen güvenlik kontrolleri ile bakım ve servis talimatlarına uyun. Bazı bakım ve servis işlerinin sadece yetkili ve kalifiye teknisyenler tarafından yapılması gerekir. Bakım başlığı altındaki talimatlara bakın.
• Çocukların ürünü kullanmasına asla izin vermeyin.
• Kullanım kılavuzunun içindeki bilgileri tam olarak okuyup anladığından emin olmadığınız kişilerin ürünü kullanmasına kesinlikle izin vermeyin.
• Yetkisiz kişileri yaklaştırmayın. Çalışırken çocuklar, hayvanlar, izleyenler ve yardımcı olan kişiler 15 m'lik güvenlik bölgesinin dışında tutulmalıdır. Herhangi biri yaklaşırsa ürünü derhal durdurun.
• Nasıl devam etmeniz gerektiği konusunda emin olmadığını bir durumla karşılaşırsanız bir uzmana danışmalısınız. Bayiniz veya servis atölyenizle iletişime geçin.
• Yapabileceğinizin ötesinde olduğunu düşündüğünüz hiçbir çalışmayı yapmayın.

• Kulak koruma aygıtı taktığınızda, uyarı sinyalleri veya bağırma seslerini dinleyiniz. Motor durur durmaz kulak koruma ekipmanınızı hemen çıkarın.

• Çevrenize dikkat edin ve insanların veya hayvanların ürünle temas etme ya da ürün üzerindeki kontrolünüzü etkileme riski olmadığından emin olun.

• Yoğun sis, sağanak yağış, şiddetli rüzgar, aşırı soğuk gibi kötü hava koşullarında ürünü kullanmayın. Kötü hava koşullarında çalışmak yorucudur ve beraberinde buzlu zemin gibi ilave riskler getirir.
• Güvenli bir şekilde hareket edebildiğinizden ve ayakta durabildiğinizden emin olunuz. Ani hareket etmeniz gerekebileceğini göz önünde bulundurarak çevrenizdeki olası engelleri (kökler, taşlar, dallar, hendekler vs.) kontrol edin. Eğitimli yüzeyde çalışırken çok dikkatli olun.

• Ürünü hareket ettirmeden önce motorun kapatılması gerekir. Benzinle çalışan bir ürününüz varsa buji kapağının buji ile bağlantısını kesin. Aküyle çalışan bir ürününüz varsa aküyü çıkarın.
• Görüş alanınızda değişken ürünü motor çalışır halde yere koymayın.
• Ürünü tutmak için her zaman iki elinizi birden kullanın. Ürünü vücudunuzun yan tarafından tutun.
• Motor çalışırken ellerinizi ve ayaklarını fırçaya yaklaştırmayın.
• Ürün kapatıldığında, fırça tamamen durana kadar ellerinizi ve ayaklarını zı fırçadan uzak tutun.
• Şiddetli titreşim olursa ürünü durdurun. Benzinle çalışan bir ürününüz varsa HT kablosunu bujiden çıkarın. Aküyle çalışan bir ürününüz varsa aküyü çıkarın. Ürünün hasarlı olup olmadığını kontrol edin. Hasarları tamir edin.

Kişisel koruyucu ekipman

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

- Ürünü kullanırken daima onaylı kişisel koruyucu ekipmanları kullanın. Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

- Nesnelerin düşme riski bulunan yerlerde koruyucu kask kullanın.

- Yeterli gürültü azaltması sağlayan onaylı kulak koruma ekipmanını kullanın. Uzun süre gürültüye maruz kalınması sürekli işitme bozukluğuna yol açabilir.

- Onaylı koruyucu gözlük kullanın. Vizör kullanıyorsanız onaylı koruma gözlüğü de kullanmanız gerekir. Onaylı koruma gözlükleri ABD'de ANSI Z87.1, AB ülkelerinde EN 166 standardıyla uyumlu olmalıdır.

- Kesme donanımını takma, kontrol etme veya temizleme gibi eldiven gerektiren durumlarda eldiven kullanın.

- Çelik burunlu ve kaymaz tabanlı koruyucu botlar kullanın.

- Sağlam kumaştan yapılmış kıyafetler kullanın. Daima kalın ve uzun pantolonlarla uzun kollu

kiyafetler kullanın. Çalılara ve dallara takılabilecek bol kıyafetler kullanmayın. Takı takmayın; şort, sandalet giymeyin veya çıplak ayakla dolaşmayın.

Saçınızı güvenli bir şekilde omuz hizasının üzerinde toplayın.

- İlk yardım ekipmanını yakında bulundurun.

Ürünün üzerindeki güvenlik aletleri

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Bu bölümde ürünün güvenlik özellikleri, amacı ve ürünün düzgün çalışması için bakım ve kontrollerin nasıl yürütülmesi gerektiği açıklanmaktadır. Bu parçaların ürününüzün neresinde bulunduğu görmek için Ataşmana genel bakış sayfada: 210 başlığı altındaki talimatları okuyun.

Bakım doğru olarak yapılmazsa ve servis ve/veya onarım işlemleri profesyonel olarak uygulanmazsa ürünün kullanım ömrü azalabilir ve kaza riski artabilir. Daha fazla bilgiye ihtiyacınız olursa lütfen en yakın servis bayisiyle iletişime geçin.

UYARI: Güvenlik bileşenleri kusurlu olan bir ürünü asla kullanmayın. Ürünün güvenlik donanımı bu bölümde açıklandığı gibi kontrol edilmeli ve bakıma alınmalıdır. Ürününüz bu kontrollerden herhangi birini geçemezse onarım için servis noktanzıla iletişime geçin.

DİKKAT: Makinenin servis ve tamir işlemlerinin tümü özel eğitim gerektirir. Bu durum özellikle makinenin güvenlik donanımı için geçerlidir. Eğer makineniz aşağıda açıklanan kontrollerden herhangi birinde arıza verirse servis noktasıyla iletişime geçin. Herhangi bir ürünüümüzü satın aldığınızda profesyonel tamir ve servis hizmetlerinin mevcut bulunduğu garanti etmekteyiz. Makinenizi satan bayii yetkili satıcı değilse size en yakın servis noktasının adresini sorun.

Bakım için güvenlik talimatları

UYARI: Bakım yapmadan önce aşağıdaki uyarı talimatlarını okuyun.

UYARI: Ataşman üzerinde bakım yapmadan önce daima ürünü durdurun. Ataşman, gaz/güç tetiği serbest bırakıldıktan sonra bile hareket etmeye devam edebileceğinden dikkatli olun. Ataşmanın tamamen durdurulduğundan emin olun. Benzinle çalışan bir ürününüz varsa HT kablolarını bujiden çıkarın. Aküyle çalışan bir ürününüz varsa aküyü çıkarın.

• Başlamadan önce ürünü tamamen kontrol edin. Hasarlı parçaları değiştirin.

• Siperliklerin ve kapakların tamamının yerinde olup olmadığını ve güvenli şekilde sabitlenip sabitlenmediğini kontrol edin. Tüm somunları ve vidaları kontrol edin.

• Benzinle çalışan bir ürününüz varsa yakıt sızıntısı olmadığından emin olun.

• Tambur fırçalarının hasarlı olup olmadığını ve çatlama ya da başka bir hasar belirtisi gösterip göstermediğini kontrol edin.

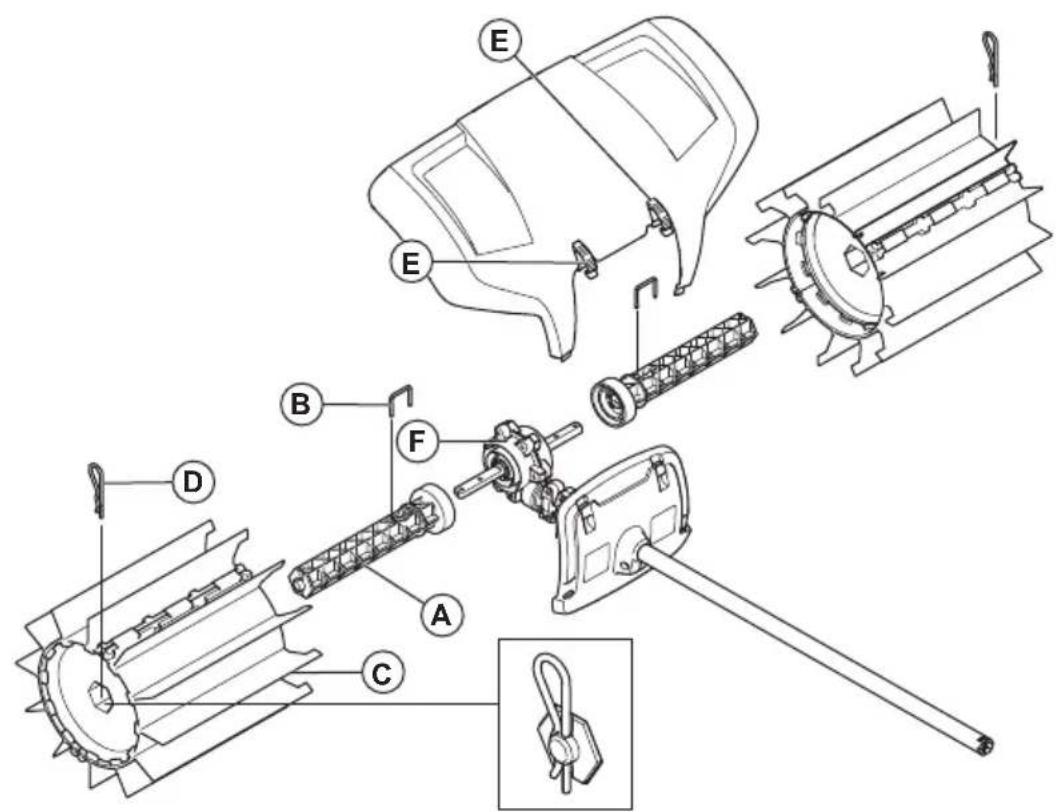

Ataşmanın monte edilmesi

1. Tambur akslarından (A) birini dişli kovanından (F) çıkan iki hareket milinden birine doğru bastırın. Pim deliğinin hareket milindeki ilgili deliğin üzerine gelmesi için gerekirse tambur aksını döndürün.
2. Silindir milini kilit pimiyle (B) sabitleyin.
3. Tambur fırçalardan (C) birini takılı aksa geçirin. Uzatılmış kauçuk pullu uç, disli kovanına en yakın yere monte edilecektir. Tambur fırçayı bastırın.

4. Mil üzerindeki silindiri bir kamayla (D) sabitleyin. Monte ederken ucu hafifçe bastırın.

5. Diğer taraftaki aksi ve silindiri monte etmek için bu adımları tekrarlayın. Tamburlar aynıdır ama uzatılmış kauçuk pullar dişli kovanına doğru olacak şekilde monte edilmelidir.

6. Sıçrama korumasını çitçitlarla (E) monte edin.

Not: Temel üründeki aksesuarların montajı için temel ürünün kılavuzuna bakın.

Çalışma

Ürünü motor soğukken çalıştırma

Benzinle çalışan bir ürününüz varsa ürünü motor soğukken çalıştırmak için bu talimatlara uyun.

1. Temel ürün ısıtma işlemini gerçekleştirin, ardından ürünü kapatın.
2. Ataşmanı montaj talimatlarına uygun şekilde monte edin.
3. Karbüratörü ayarlarken tambur fırçaların yere doğru tutulduğundan ve etrafta kimsenin olmadığından emin olun.
4. Tambur fırçaların boşta çalıştiğından emin olun.
5. Tutma yerinin ve güvenlik öğelerinin iyi çalışır durumda olduklarıından emin olun. Asla bir parçası eksik veya teknik özelliklerinin dışına çıkacak şekilde değiştirilmiş bir ürün kullanmayın.

Ataşmanı kullanma

Süpürücü, kauçuk pullar kayarken veya çalışma yüzeyine "çarparken" en iyi şekilde çalışır. Yeni veya değiştirilmiş tambur fırçalar sert yüzeylerde takılabilir veya durup sürüklenebilir, bu yüzden kullanılmadan önce iyice "alıştırılmalıdır". Bunun için ürünü gevşek çıkılda veya benzeri aşındırıcı maddelerde 3-5 dakika boyunca tam gaz/hızda çalıştırın. Alıştırma işleminden sonra süpürücü, kar ve birikintilerden çakıl veya talaş gibi daha ağır nesnelere kadar her türlü büyük miktardaki maddeyi hareket ettirebilir. Süpürücünün nasıl çalıştığını zaman içinde öğreneceksiniz ama en başta temel güvenlik önlemlerine uymalısınız.

1. Kauçuk pullar yüzeye dayanmış durumdayken süpürücüyü tam (veya tama yakın) gaz/hızda çalıştırın.

Not: Çalışırken kauçuk pulları kaldırmak veya zeminin yukarısında tutmak, hem yorucu hem de gereksizdir.

1. Patika gibi dar yüzeyleri temizlerken ürün, nesneleri önünüze atacak şekilde kullanılabilir. Daha geniş yüzeylerde çalışmak istiyorsanız çöplerin bir tarafta birikmesi için açılı şekilde çalışmak isteyebilirsiniz. Hafif maddelerden oluşan çöpler tek sıra veya yığın halinde toplanarak kaldırılabilir. Ağır veya büyük maddelerin birkaç defada toplanması gerekebilir.

1. Köşelere ulaşmak için sıçrama korumasını çıkarın ve aksesuar kuplajını gevşetip aksesuarı yarım tur döndürün.

UYARI: Sonra, çöpler kullanıcıya doğru fırlatılır. Ürünü ters çevirirken daha düşük bir hız kullanın ve fırlayan maddelere takılabileceğinizi unutmayın.

1. Yüzeye yapılan çalışma açısını küçük tutun. Çalışma açısı çok büyük olursa süpürücü size doğru hareket edebilir ve ürünün kontrolünü kaybedebilirsiniz.

Aşağıda bazı genel bakım talimatlarını bulabilirsiniz. Daha fazla bilgiye ihtiyaç duyarsanız lütfen servisle irtibata geçin.

Ataşmanda bakım yapma

DİKKAT: Süpürücü genellikle tozlu ortamlarda kullanılır. Benzinle çalışan bir ürününüz varsa hava filtresinin bakımını düzenli olarak ve genellikle her gün yapmak çok önemlidir. İyi çalışması için hava filtresi yağlanmalıdır. Bakım talimatları için güç ünitesinin kullanım kılavuzuna bakın.

UYARI: Dişli kovanı makine kullanılırken isinir. Kendinizi yakmaktan sakınmak için dişli kovana dokunmayın.

1. Gaz/güç tetiği serbest bırakıldığında tambur fırçaların hareket etmediğinden emin olun.

1. Tambur fırçaların hasarlı veya çatlamış olup olmadığını kontrol edin. Gerekirse tambur fırçaları değiştirin.

2. Fırçayı uzun süre saklayacaksanız asarak saklayın.

Taşıma, depolama ve atma

Taşıma ve depolama

Ataşmanı başka bir araç üzerinde taşıyorsanız daima onaylı sabitleme cihazlarını kullanın ve ataşmanın güvenli şekilde tutulduğundan emin olun.

Uzun süreli depolama öncesinde ataşmanın temizlendiğinden ve tam bir servis işleminin gerçekleştirilldiğinden emin olun.

Teknik veriler

Benzinle çalışan ürünler için teknik veriler

Süpürücü
Tambur fırça genişliği, mm 590
Ağırlık
Ağırlık, kg 6,5
Gürültü yayma ^133
Ses gücü seviyesi, ölçülmüş dB (A) 105
Ses gücü seviyesi, LWA dB (A) garantili 109
Ses seviyeleri ^134
EN ISO 22868 uyarınca ölçülen operatörün kulağında oluşan eşdeğer ses basınç düzeyi, dB(A):	97
Titreşimler ^135
uyarınca ölçülen tutma yerlerindeki eşdeğer titreşim düzeyleri ( a_hv,eq ), m/sn ^2
Ön/arka tutma yerleri 4,4/5,1

Aküyle çalışan ürünler için teknik veriler

325iLK + Süpürücü ataşmanı SR600-2
Tambur fırça genişliği, mm 590
Ağırlık
Ağırlık, kg 2,3+6,5
Gürültü yayma ^136
Ses gücü seviyesi, ölçülen, dB(A) 93
Ses seviyeleri ^137
ISO 22868 uyarınca ölçülen operatörün kulağında oluşan eşdeğer ses basıncı seviyesi, dB(A):	82
Titreşimler ^138
EN 62841-1 uyarınca ölçülen tutma yerlerindeki titreşim düzeyleri, m/sn ^2
Ön/arka tutma yerleri 3,2/3,1

AT Uyumluluk Bildirimi

AT Uyumluluk Bildirimi - benzinle çalışan ürünler için

Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: [phone]; seri numaraları 2019 ve sonraki tarihli (yıl, seri numarasıyla birlikte nominal değerler plakasında açıkça belirtilmiştir) Husqvarna SR600-2 süpürücü ataşmanın aşağıdaki KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu belirtir:

• 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif
• 8 Haziran 2011 tarihli ve 2011/65/AB sayılı "elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasına ilişkin" direktif
• 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevreye gürültü yayma ile ilgili" direktif.

Benzinle çalışan ürünler için aşağıdaki standartlar uygulanmıştır:

SS-EN ISO 12100:2010, EN 50581:2012

Onaylanmış kuruluş, makine direktifinin (2006/42/EC) 12. maddesinin 3b hususuna göre EC türü incelemesini yürütmüştür. Ek IV uyarınca AT tip incelemesi sertifikası şu numaraya sahiptir: SEC/15/2413 - Husqvarna SR600-2

Huskvarna, 2019-06-24

Pei Guslepten

Per Gustafsson, Geliştirme Müdürü (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu)

Türk ithalat şirketi daha fazla bilgi için temas edilecek:

Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş.

Suadiye Mh. Bağdat Cd. No:455/4

Kadıköy – 34740 İstanbul / Türkiye

Telefon: [phone]

AT Uyumluluk Bildirimi - aküyle çalışan ürünler için

Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: [phone]; seri numaraları 2019 veya sonraki tarihli (yıl, seri numarasıyla birlikte nominal değerler plakasında açıkça belirtilmiştir) Husqvarna 325iLK güç ünitesine sahip Husqvarna SR600-2 ataşmanınin aşağıdaki KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu belirtir:

- 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif

- 8 Haziran 2011 tarihli ve 2011/65/AB sayılı "elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasına ilişkin" direktif

Akülü ürünler için aşağıdaki standartlar uygulanmıştır:

EN 62841-1:2015, EN 50581:2012

RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, İsveç; Husqvarna AB adına gönüllü tip incelemesi gerçekleştirmiştir. Sertifika numarası: SEC/15/2413 - Husqvarna SR600-2

Huskvarna, 2019-06-24

Pei Guslepten

Per Gustafsson, Geliştirme Müdürü (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu)

Türk ithalat şirketi daha fazla bilgi için temas edilecek:

Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş.

Suadiye Mh. Bağdat Cd. No:455/4

Kadıköy – 34740 İstanbul / Türkiye

Telefon: [phone]
