SR6002 - Křovinořez HUSQVARNA - Bezplatný návod k obsluze

NÁVOD K OBSLUZE SR6002 HUSQVARNA

CS Návod k použití 21-29

DA Brugsanvisning 30-38

Přeprava, skladování a likvidace.... 27

Technické údaje....27

ES Prohlášení o shodě.... 29

Úvod

Popis výrobku

Rídíme se strategií neustálého vývoje výrobku, a proto si vyhrazujeme právo měnit konstrukci a vzhled výrobků bez předchozího upozornění.

Povšimněte si: Tento návod pokrývá pohonné jednotky poháněné benzínem i baterií.

Zamýšlené použití

VÝSTRAHA: Tento nástavec lze používat pouze společně se zamýšleným výrobkem, viz kapitola Příslušenství v návodu k používání výrobku.

Nástavec je určen pouze pro zametání trávníků, chodníků, asfaltových cest a podobných povrchů.

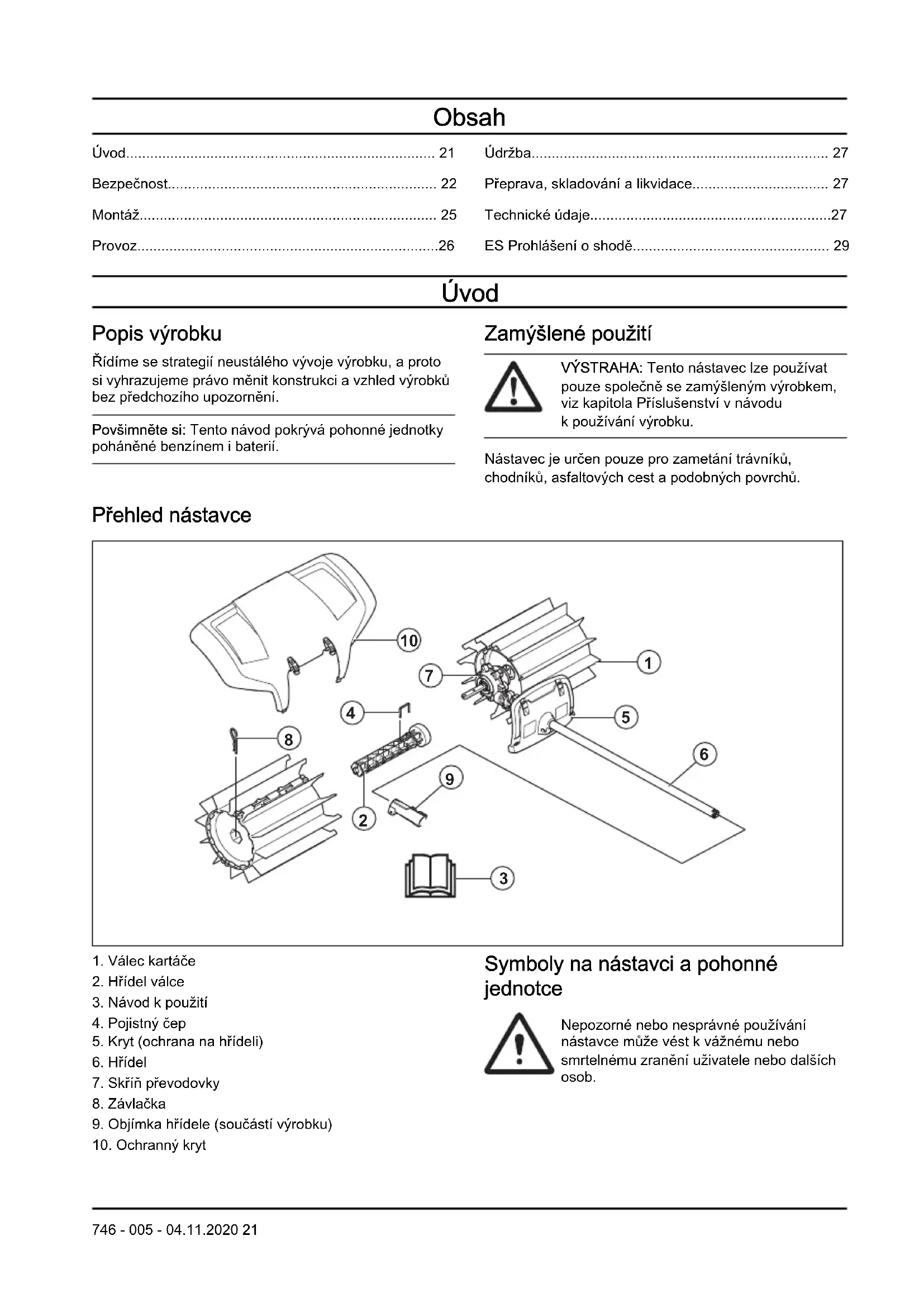

Přehled nástavce

1. Válec kartáče
2. Hřídel válce
3. Návod k použití
4. Pojistný čep
5. Kryt (ochrana na hřídeli)
6. Hřídel
7. Skřín převodovky
8. Závlačka
9. Objímka hřídele (součástí výrobku)
10. Ochranný kryt

Symboly na nástavci a pohonné jednotce

Nepozorné nebo nesprávné používání nástavce může vést k vážnému nebo smrtelnému zranění uživatele nebo dalších osob.

Pozorně si přečtěte tento návod k používání a předtím, než nástavec začnete používat, se přesvědčte o tom, že pokynům rozumíte.

Vždy používejte schválenou ochranu sluchu. Vždy používejte schválenou ochranu očí. Pokud hrozí nebezpečí vdechování prachu, používejte dýchací masku.

Tento nástavec vyhovuje platným směrnicím ES.

Rotující části. Udržujte ruce a nohy mimo dosah. Šipka označuje směr otáčení.

Vždy používejte schválené ochranné rukavice.

Používejte pevnou neklouzavou obuv.

Dávejte pozor na odvržené a odražené předměty.

Obsluha musí zajistit, aby se v okruhu 15 m nevyskytovaly žádné osoby ani zviřata. Pokud pracuje několik pracovníků na stejném místě, musí být dodržována bezpečná vzdálenost rozestupů minimálně 15 metrů. Nástavec může velkou silou odmrštit předměty, které se mohou odrazit zpět. Pokud nepoužíváte doporučené ochranné prostředky, může dojít k vážnému poranění očí.

Během používání výrobku udržuje minimální vzdálenost 15 m (50 stop) od osob a zvířat.

Všechny části těla udržujte mimo dosah horkých povrchů.

Emise hluku do okolí dle směrnice Evropského společenství. Emise nástavce jsou uvedeny v kapitole Technické údaje a na štítku.

Povšimněte si: Další symboly/štítky na nástavci se týkají zvláštních certifikačních požadavku pro určité obchodní trhy.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu k používání.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku nebo nástavce, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím nástavce si přečtěte následující bezpečnostní pokyny.

• Přečtěte si pozorně tento návod k používání a nepoužívejte nástavec, pokud mu zcela nerozumíte.
• Tyto pokyny jsou dodatkem k pokynům dodaným společně s výrobkem. U ostatních postupů se říd'te návodem k použití výrobku.
• Konstrukce nástavce nesmí být za žádných okolností upravována bez svolení výrobce. Nepoužívejte nástavec, pokud se vám zdá, že jej někdo upravil, a vždy používejte originální příslušenství. Nepovolené úpravy a/nebo příslušenství může vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob.

Bezpečnostní pokyny pro provoz

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Vypínač se automaticky vrátí do výchozí polohy. Při montáži, kontrole nebo údržbě zabraňte neúmyslnému spuštění. Používáte-li výrobek poháněný benzínem, odpojte koncovku kabelu zapalovací svíčky od zapalovací svíčky. Pokud máte výrobek poháněný baterii, vyjměte baterii.
- Dejte pozor na odmrštěné předměty. Vždy používejte ochranu zraku. Nikdy se nenaklánějte nad válec kartáče. Odlétávající kamení, smetí apod. může zasáhnout zrak a způsobit slepotu nebo jiná vážná poranění.
- Převodovka se může během použití zahřát a může zůstat horká i po vypnutí stroje. Při doteku je nebezpečí úrazu popálením.
- Válce kartáče se mohou začít po nastartování zametače otáčet. Při startování držte výrobek pevně.
- Přestože nemají válce kartáče stejnou sílu jako například žací nože sekačky, měli byste se vyhnout práci s materiály, které mohou v případě odmrštění způsobit zranění osob nebo škody na majetku.
- Nikdy nepracujte s výrobkem, nemáte-li možnost přivolat pomoc v případě nehody.
- Výrobek používejte pouze k účelu, ke kterému je určen.
- Nikdy nepoužívejte výrobek, jste-li unaveni, jestliže jste požili alkohol nebo jestliže užíváte léky, které by mohly ovlivnit váš zrak, úsudek nebo pohybovou koordinaci.
- Nikdy nepoužívejte výrobek za zvláště nepříznivých povětrnostních podmínek, např. za silného mrazu nebo ve velkém horku anebo vlhku.
- Nikdy nepoužívejte produkt, který není zcela v pořádku. Dodržujte pokyny pro kontroly, údržbu a servis popsané v této příručce. Některé úkony údržby a opravy mohou provádět pouze vyškolení a kvalifikovaní odborníci. Viz pokyny v části Údržba.
- Nedovolte dětem používat výrobek.
- Nedovolte pracovat s produktem nikomu, kdo si předem nepřečetl a neporozuměl obsahu návodu k použití.
- Držte nepovolané osoby mimo pracovní plochu. Děti, zvířata, přihlížející a pomáhající osoby se během práce nesmí pohybovat v okruhu 15 m bezpečnostní zóny. Jestliže se někdo přiblíží, okamžitě vypněte výrobek.
- Dostanete-li se do situace, kdy pocítíte jakoukoliv pochybnost co do práce s vybavením, požádejte o radu odborníka. Spojte se s vaším prodejcem nebo servisem.
- Nepoužívejte vybavení, necítíte-li se dostatečně kvalifikováni.

• Používáte-li ochranu sluchu, vždy je nutné dávat pozor na výstražné signály nebo volání. Ochranu sluchu sejměte vždy ihned po zastavení motoru.
• Sledujte své okolí a přesvědčte se, že nehrozí žádné nebezpečí, že by mohly nějaké osoby nebo zvířata přijít do styku s výrobkem nebo ovlivnit vaši kontrolu nad výrobkem.
• Nepoužívejte výrobek za špatného počasí, jako např. v husté mlze, prudkém dešti, silném větru, silném mrazu apod. Práce za špatného počasí je namáhavá a často s sebou přináší rizika, jakým je např. náledí.
• Ujistěte se, že se můžete volně pohybovat a bezpečně stát. Zkontrolujte, zda ve vašem bezprostředním okolí nejsou nějaké překážky (kořeny, kameny, větve, jámy, příkopy apod.) pro případ, že by bylo nutné se rychle přesunout. Při práci na svažitém terénu bud’te velmi opatrní.

• Před přemístěním výrobku musí být motor vypnutý. Používáte-li výrobek poháněný benzínem, odpojte koncovku kabelu zapalovací svíčky od zapalovací svíčky. Pokud máte výrobek poháněný baterií, vyjměte baterii.
• Neodkládejte výrobek, který je v chodu, pokud jej nemáte plně pod dohledem.
• K přidržování výrobku vždy používejte obě ruce. Výrobek držte u svého boku.
• Vaše ruce ani nohy se nesmí přiblížit ke kartáči, když je motor v chodu.
• Po vypnutí výrobku se nepřibližujte rukama ani nohama ke kartáči, dokud se zcela nezastaví.
• Pokud se objeví silné vibrate, zastavte výrobek. Pokud máte výrobek poháněný benzínem, odpojte vysokonapěťový kabel od zapalovací svíčky. Pokud máte výrobek poháněný baterií, vyjměte baterii. Zkontrolujte, zda není výrobek poškozený. Opravte veškerá poškození.

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

- Při použití výrobku je nutné vždy používat schválené osobní ochranné prostředky. Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru

poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

- Používejte ochrannou přilbu tam, kde hrozí nebezpečí padajících předmětů.

- Použijte schválenou ochranu sluchu s dostatečným tlumicím účinkem. Dlouhodobé vystavování působení hluku může vést k trvalému poškození sluchu.

- Vždy používejte schválenou ochranu očí. Použijete-li štít, je nutno použít i schválené ochranné brýle. Schválené ochranné brýle musí být v souladu s normou ANSI Z87.1 v USA nebo EN 166 v zemích EU.

- Při určitých činnostech používejte rukavice, například při nasazování, prohlídce nebo čištění řezacího zařízení.

- Používejte ochrannou obuv s ocelovou špičkou a protiskluzovými podrážkami.

- Noste oblečení vyrobené z pevné tkaniny. Vždy používejte silné, dlouhé kalhoty a dlouhé rukávy. Nepoužívejte volné oblečení, které se může zachytit o keře nebo větve. Nepoužívejte šperky, krátké kalhoty nebo sandály a nepracujte bosi. Stáhněte si vlasy bezpečně nahoru nad úroveň ramen.

• Mějte při ruce lékárničku.

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

V této části je popsáno bezpečnostní vybavení výrobku, jeho účel a způsob provádění kontroly a údržby k zajištění správného provozu. Umístění těchto komponentů na výrobku naleznete v pokynech v kapitole Přehled nástavce na strani 21.

Životnost výrobku se může zkracovat a riziko úrazů zvyšovat, jestliže se údržba neprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obrat'te se na nejbližšího servisního prodejce.

VÝSTRAHA: Nikdy výrobek nepoužívejte s vadnými bezpečnostními součástmi. Kontrolu a údržbu bezpečnostního vybavení výrobku je nutno provádět podle postupů uvedených v této části. V případě, že by výrobek nevyhověl při jakékoli z těchto kontrol, je nutno vyhledat autorizované servisní středisko a nechat závadu odstranit.

VAROVÁNÍ: Servis a opravy stroje vyžadují speciální odborné školení. To se zvláště týká servisu a oprav bezpečnostního zařízení stroje. V případě, že by stroj nevyhověl při některé z níže uvedených kontrol, je nutno vyhledat servisní opravnu. Každému zákazníkovi, který zakoupí kterýkoli z našich výrobku, zaručujeme dostupnost profesionálních oprav a servisních prací. Pokud prodejce, který vám stroj prodal, neposkytuje servisní práce, požádejte jej o adresu naší nejbližší servisní opravny.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před prováděním údržby si přečtěte následující varování.

VÝSTRAHA: Před zahájením údržby nástavce výrobek vždy vypněte. Bud'te opatrní, nástavec se může pohybovat i po uvolnění plynu/páčky spínače. Ujistěte se, že se nástavec zcela zastavil. Pokud máte výrobek poháněný benzínem, odpojte vysokonapěťové kabely od zapalovací svíčky. Pokud máte výrobek poháněný baterií, vyjměte baterii.

• Než zahájíte práci, zkontrolujte celý výrobek. Poškozené díly vyměňte.

• Zkontrolujte, že jsou všechny kryty na místě a řádně připevněny. Zkontrolujte všechny matice a šrouby.

• Pokud máte výrobek poháněný benzínem, ujistěte se, že nedochází k úniku paliva.

• Ujistěte se, že jsou válce kartáče nepoškozené a nevykazují známky trhlinek nebo jiného poškození.

Montáž

Montáž nástavce

E

E

B

F

D

A

C

1. Zatlačte jednu hřídel válce (A) na jednu ze dvou výstupních hnacích hřídelí vycházejících ze skříně převodovky (F). V případě potřeby otočte hřídel válce tak, aby otvor kolíku lícoval s odpovídajícím otvorem v hnací hřídeli.
2. Upevněte hřídel válce pomocí pojistného čepu (B).
3. Našroubujte jeden válec kartáče (C) na pevnou hřídel. Širší konec válce s gumovými lamelami je nutné namontovat co nejtěsněji ke skříni převodovky. Zatlačte válec kartáče.

4. Upevněte válec na hřídeli pomocí pojistné závlačky (D). Při montáži mírně zatlačte konec směrem dovnitř.

5. Opakujte tyto kroky pri montáži hřídele a válce na opačné straně. Válce jsou totožné, ale je nutné je namontovat s rozšířenými pryžovými lamelami směrem ke skříni převodovky.

6. Namontujte lapač nečistot pomocí zacvakávacích úchytů (E).

Povšimněte si: Pokyny pro montáž příslušenství na základní výrobek naleznete v návodu pro základní výrobek.

Provoz

Spouštění výrobku se studeným motorem

Pokud máte výrobek poháněný benzínem, držte se při startování výrobku se studeným motorem následujících pokynů.

1. Nechte základní výrobek zahřát a vypněte jej.
2. Namontujte nástavec podle montážních pokynů.
3. Při nastavování karburátoru je nutné přitlačit kartáč k zemi. V těsné blízkosti se nesmí vyskytovat žádné další osoby.
4. Zkontrolujte, zda se válce kartáče volně otáčejí.
5. Zkontrolujte, zda je držadlo a bezpečnostní díly stroje v dobrém provozním stavu. Nikdy nepoužívejte výrobek, kterému chybí díly nebo byl upraven a neodpovídá původním specifikacím.

Použití nástavce

Zametač pracuje nejlépe, když se mohou gumové lamely plynule pohybovat nebo „klouzat“ po pracovním povrchu. Nové nebo vyměněné válce kartáče mají tendenci se zachycovat na tvrdých površích a je nutné je před použitím důkladně „zaběhnout“. To lze jednoduše provést provozem výrobku na plný plyn po dobu 3 až 5 minut na nezpevněném štěrku nebo podobném brusném materiálu. Po zaběhnutí bude zametač schopen přesunovat velké množství materiálu, počínaje sněhem a vodou z kaluží a konče těžšími předměty, jako je štěrk nebo dřevní štěpky. Časem se naučíte, jak zametač pracuje, ale od samotného začátku je nutné dodržovat bezpečnostní opatření.

1. Provozujte zametač na plný plyn (nebo téměř plný plyn) s gumovými lamelami položenými na zemi.

Povšimněte si: Je zbytečné a navíc unavující zdvihat nebo držet při práci gumové lamely nad zemí.

1. Při čištění úzkých ploch, jako jsou chodníky, je možné výrobek použít tak, že bude materiál odhazován přímo před vás. Pokud chcete zametat na širších plochách, měli byste pracovat pod úhlem, aby se pruhy materiálu tvořily na jedné straně. Pruhy z lehkého materiálu lze nahrnout do jedné řádky nebo na jednu hromadu a později je odebrat, zatímco hrubší materiál může být nezbytné nahromadit v několika pruzích.

1. Pokud se chcete dostat do rohů, sejměte lapač nečistot, povolte spojku příslušenství a otočte příslušenstvím o půl otáčky.

VÝSTRAHA: Smetí pak bude odhozeno směrem k uživateli. Po změně směru otáčení používejte nízké otáčky a mějte na paměti, že můžete o odhozený materiál snadno zakopnout.

1. Udržujte malý pracovní úhel k povrchu. Příliš velký pracovní úhel může způsobit, že zametač bude mít tendenci pohybovat se směrem k vám a můžete ztratit kontrolu nad výrobkem.

V následujících odstavcích najdete některé pokyny k provádění obecné údržby. Pokud potřebujete další informace, spojte se se servisem.

Údržba nástavce

VAROVÁNÍ: Práce se zametačem se často provádí v prašných podmínkách. Pokud máte výrobek poháněný benzínem, je mimořádně důležité pravidelně provádět údržbu vzduchového filtru, často i denně. Vzduchový filtr musí být napuštěný olejem, aby fungoval správně. Pokyny k údržbě naleznete v návodu k používání pohonné jednotky.

VÝSTRAHA: Skřín převodovky se za provozu stroje zahrívá. Skříně převodovky se nedotýkejte, abyste se nepopálili.

1. Ujistěte se, že se válce kartáče neotáčejí, když uvolníte plyn/páčku spínače.

2. Zkontrolujte, zda nejsou válce kartáče poškozené nebo prasklé. V případě potřeby válce kartáče vyměňte.

3. Pokud má být kartáč dlouhodobě uskladněn, zavěste jej.

Přeprava, skladování a likvidace

Přeprava a přechovávání

Pokud přepravujete nástavec na jiném vozidle, vždy používejte schválené upevňovací prostředky a ujistěte se, že je nástavec řádně zajištěn.

Před odstavením na delší dobu se ujistěte, že je nástavec čistý a je zajištěn kompletním servisem.

Technické údaje

Technické údaje pro výrobky poháněné benzínem

Zametač

Šířka válce kartáče, mm 590

Hmotnost

Hmotnost, kg 6,5

Emise hluku 13

Hladina akustického výkonu, změřená dB (A) 105

Hladina akustického výkonu, zaručená L WA dB (A) 109

Hladiny hluku ^14

13 Emise hluku do okolí naměřené jako akustický výkon (LWA) podle směrnice EU 2000/14/ EC. Uváděná hladina akustického výkonu pro stroj byla měřena s originálním řezacím nástavcem, který generuje nejvyšší hladinu. Rozdíl mezi zaručeným a změřeným akustickým výkonem je v tom, že garantovaný akustický výkon rovněž zahrnuje rozptyl výsledků měření a rozdíly mezi různými stroji téhož modelu podle směrnice 2000/14/ EC.
^14 Uváděná data pro ekvivalentní hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (standardní odchylku) 1 dB (A).

Zametač
Ekvivalentní hladina akustického tlaku v úrovni uší obsluhy, změřená podle normy EN ISO 22868 , dB(A):	97
Vibrace15
Ekvivalentní hladiny vibrací (ahv,eq) v rukojetích, měřené podle normy , m/s2:
Přední/zadní rukojeť 4,4/5,1

Technické údaje pro výrobky poháněné baterií

325iLK + nástavec zametače SR600-2
Šířka válce kartáče, mm 590
Hmotnost
Hmotnost, kg 2,3 + 6,5
Emise hluku16
Hladina akustického výkonu, změřená, dB(A) 93
Hladiny hluku17
Ekvivalentní hladina akustického tlaku v úrovni uší obsluhy, změřená podle normy ISO 22868, dB(A):	82
Vibrace18
Hladiny vibrací v rukojetích, měřené podle normy EN 62841-1, m/s2
Přední/zadní rukojeť 3,2/3,1

ES Prohlášení o shodě

Prohlášení o shodě ES – pro výrobky poháněné benzínem

Husqvarna AB, SE–561 82 Huskvarna, Švédsko, tel: [phone], prohlašuje, že nástavec se zametačem, Husqvarna SR600-2, se sériovými čísly od roku 2019 a dále (rok je zřetelně vyznačen v textu na typovém štítku a za ním následuje sériové číslo) vyhovuje požadavkům následujících SMĚRNIC RADY EVROPSKÉ UNIE:

• ze 17. května 2006 „týkající se strojních zařízení” 2006/42/ES
• ze dne 8. června 2011 „o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“ 2011/65/EU
• z 8. května 2000 „týkající se emisí hluku v okolním prostředí“ 2000/14/ES.

U benzínových výrobků byly uplatněny následující normy:

SS-EN ISO 12100:2010, EN 50581:2012

Oznámený subjekt provedl typovou zkoušku ES podle směrnice pro strojní zařízení (2006/42/ES), článek 12, odstavec 3b. Certifikát o typové zkoušce ES podle přílohy IV má číslo: SEC/15/2413 - Husqvarna SR600-2

Huskvarna, 2019-06-24

Peu Guslepten

Per Gustafsson, ředitel vývoje (autorizovaný zástupce společnosti Husqvarna AB zodpovědný za technickou dokumentaci)

Prohlášení o shodě ES – pro výrobky poháněné baterií

Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel: [phone], prohlašuje, že zametač, nástavec Husqvarna SR600-2 s pohonnou jednotkou Husqvarna 325iLK se sériovými čísly od roku 2019 a dále (rok je zřetelně vyznačen v textu na typovém štítku a za ním následuje sériové číslo) vyhovuje požadavkům následujících SMĚRNIC RADY EVROPSKÉ UNIE:

• ze 17. května 2006 „týkající se strojních zařízení” 2006/42/ES
• ze dne 8. června 2011 „o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“ 2011/65/EU

U akumulátorových výrobků byly uplatněny následující normy:

EN 62841-1:2015, EN 50581:2012

Institut RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Švédsko, provedl na žádost společnosti Husqvarna AB dobrovolnou typovou zkoušku. Číslo certifikátu: SEC/15/2413 - Husqvarna SR600-2

Huskvarna, 2019-06-24

Pei Guslepten

Per Gustafsson, ředitel vývoje (autorizovaný zástupce společnosti Husqvarna AB zodpovědný za technickou dokumentaci)
