BRUKSANVISNING KM 7540 W Bp Kärcher

Tilbehør og reservedele

⚠️FARE

En muligvis farlig situation, som kan føre til alvorlige personskader eller til død.

FORSIGTIG

En muligvis farlig situation, som kan føre til personskader eller til materialeskader.

→ Drej apparatets hovedkontakt til stillin gen "0/OFF" i faresituationer eller for at frakoble apparatet hurtigt.

Fare for tilskadekomst, fare for beskadigelse!

Brand- og eksplosionsfare!

Maksimale batterimål

Pleje og vedligeholdelse

Generelle henisninger

Fysisk Risiko! Bær støvmaske og beskyttelsesbriller.

Daglig vedligeholdelse:

Ugentlig vedligeholdelse:

→ Åbn apparatets hætte.
→ Løsn vingemøtrikken.

→ Juster stilleskruen.
→ Stram vingemøtrikken.

overensstemmelseserklæring

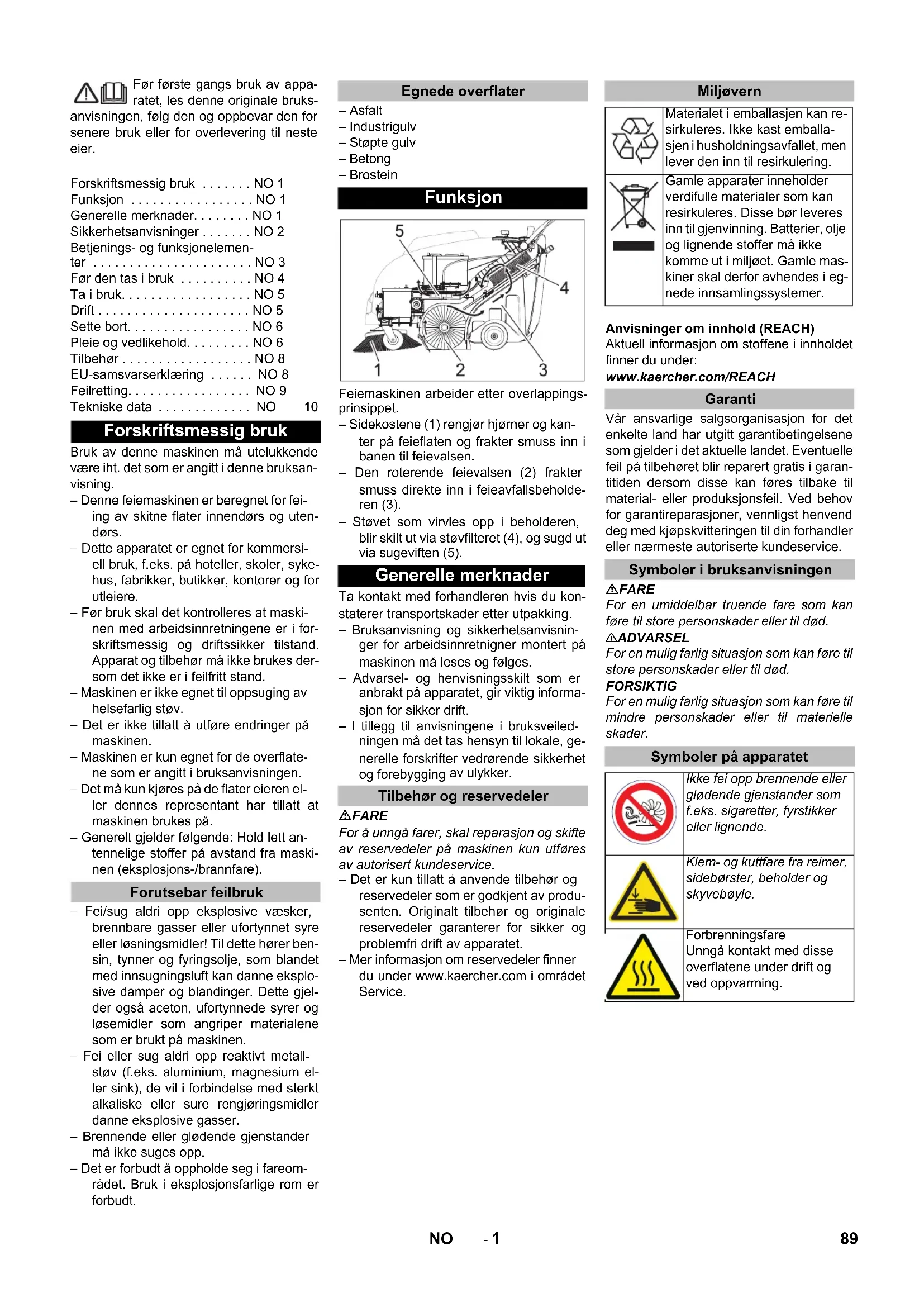

Før første gangs bruk av apparatet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Forskriftsmessig bruk ..... NO 1

Funksjon ..... NO 1

Generelle merknader.....NO 1

Betjenings- og funksjonelemen-

ter NO 3

Før den tas i bruk .... NO 4

Ta i bruk. NO 5

Drift NO 5

Sette bort..... NO 6

Forskriftsmessig bruk

Bruk av denne maskinen må utelukkende være iht. det som er angitt i denne bruksanvisning.

– Denne feiemaskinen er beregnet for feiing av skitne flater innendørs og utendørs.
– Dette apparatet er egnet for kommersiell bruk, f.eks. på hoteller, skoler, sykehus, fabrikker, butikker, kontorer og for utleiere.
– Før bruk skal det kontrolleres at maskinen med arbeidsinnretningene er i forskriftsmessig og driftssikker tilstand. Apparat og tilbehør må ikke brukes dersom det ikke er i feilfritt stand.
– Maskinen er ikke egnet til oppsuging av helsefarlig støv.
- Det er ikke tillatt å utføre endringer på maskinen.
- Maskinen er kun egnet for de overflatene som er angitt i bruksanvisningen.
– Det må kun kjøres på de flater eieren eller dennes representant har tillatt at maskinen brukes på.
- Generelt gjelder følgende: Hold lett antennelige stoffer på avstand fra maskinen (eksplosjons-/brannfare).

Forutsebar feilbruk

• Fei/sug aldri opp eksplosive væsker, brennbare gasser eller ufortynnet syre eller løsningsmidler! Til dette hører bensin, tynner og fyringsolje, som blandet med innsugningsluft kan danne eksplosive damper og blandinger. Dette gjelder også aceton, ufortynnede syrer og løsemidler som angriper materialene som er brukt på maskinen.
• Fei eller sug aldri opp reaktivt metallstøv (f.eks. aluminium, magnesium eller sink), de vil i forbindelse med sterkt alkaliske eller sure rengjøringsmidler danne eksplosive gasser.
• Brennende eller glødende gjenstander må ikke suges opp.
  – Det er forbudt å oppholde seg i fareområdet. Bruk i eksplosjonsfarlige rom er forbudt.

Egnede overflater

• Asfalt
• Industrigulv
• Støpte gulv
• Betong
• Brostein

Funksjon

Feiemaskinen arbeider etter overlappingsprinsippet.

– Sidekostene (1) rengjør hjørner og kanter på feieflaten og frakter smuss inn i banen til feievalsen.
- Den roterende feievalsen (2) frakter smuss direkte inn i feieavfallsbeholderen (3).
- Støvet som virvles opp i beholderen, blir skilt ut via støvfilteret (4), og sugd ut via sugeviften (5).

Generelle merknader

Ta kontakt med forhandleren hvis du konstaterer transportskader etter utpakking.

• Bruksanvisning og sikkerhetsanvisninger for arbeidsinnretnigner montert på maskinen må leses og følges.
• Advarsel- og henvisningsskilt som er anbrakt på apparatet, gir viktig informasjon for sikker drift.
• I tillegg til anvisningene i bruksveiledningen må det tas hensyn til lokale, generelle forskrifter vedrørende sikkerhet og forebygging av ulykker.

Tilbehør og reservedeler

⚠️FARE

For å unngå farer, skal reparasjon og skifte av reservedeler på maskinen kun utføres av autorisert kundeservice.

• Det er kun tillatt å anvende tilbehør og reservedeler som er godkjent av produsenten. Originalt tilbehør og originale reservedeler garanterer for sikker og problemfri drift av apparatet.
• Mer informasjon om reservedeler finner du under www.kaercher.com i området Service.

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Gamle apparater inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning. Batterier, olje og lignende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på tilbehøret blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Symboler i bruksanvisningen

⚠️FARE

For en umiddelbar truende fare som kan føre til store personskader eller til død.

ADVARSEL

For en mulig farlig situasjon som kan føre til store personskader eller til død.

FORSIKTIG

For en mulig farlig situasjon som kan føre til mindre personskader eller til materielle skader.

Ikke fei opp brennende eller glødende gjenstander som f.eks. sigaretter, fyrstikker eller lignende.

Klem- og kuttfare fra reimer, sidebørster, beholder og skyvebøyle.

Forbrenningsfare Unngå kontakt med disse overflatene under drift og ved oppvarming.

– Før bruk skal det kontrolleres at maskinen med arbeidsinnretningene er i forskriftsmessig og driftssikker tilstand. Apparat og tilbehør må ikke brukes dersom det ikke er i feilfritt stand.
- Ved bruk av maskinen på farlige steder (f.eks. bensinstasjoner etc.), må det tas hensyn til gjeldende sikkerhetsforskrifter. Bruk i eksplosjonsfarlige rom er forbudt.
- Apparatet må brukes på korrekt måte. Du må ta hensyn til forholdene på det aktuelle bruksstedet, og være oppmerksom på andre personer, og spesielt barn.
- Før arbeidet startes skal brukeren forsikre seg om at alle sikkerhetsinnretninger er korrekt påsatt og fungerer.
- Brukeren av maskinen er ansvarlig for skader på andre personer eller materielle skader.
- Pass på at brukeren har tettsittende klær. Bruk kraftige sko og unngå løst-hengende klær.
- Kontroller området rundt før start (f.eks. barn). Pass på å ha tilstrekkelig sikt!
- For å forhindre uberettiget bruk av maskinen, ta ut tenningsnøkkelen.
- Apparatet skal sikres mot uønsket bevegelse når det forlates.
- Apparatet skal bare brukes av personer som er opplært i eller kan dokumentere kjennskap til bruken, og som har fått i oppdrag å bruke apparatet.
- Denne enheten må ikke brukes av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller kunnskap.
– Barn skal holdes under tilsyn for å sikre at de ikke leker med apparatet.

Sikkerhetsanvisninger for kjøring

⚠️Fare!

Fare for skade!

Veltefare ved for sterke stigninger.

- I kjøreretningen skal det ikke kjøres stigninger eller unnabakker over 12%.

Veltefare ved ustabilt underlag.

- Maskinen må kun kjøres på faste underlag.

Veltefare ved for sterk sidehelling.

– Det må bare kjøres stigninger på maksimalt 12% på tvers av kjøretretningen.

Kjørehastigheten skal tilpasses de aktuelle forholdene.

Sikkerhetsanvisninger for transport av apparatet

• Pass på vekten av apparatet ved transport.
• Ved transport av maskinen skal batteri-et kobles fra og maskinen skal festes godt.

Sikkerhetsanvisninger om batteridrevne apparater

Merk: Garantien gjelder bare dersom batterier og ladere anbefalt av Kärcher blir brukt.

• Bruksanvisningene fra batteriprodusenten og ladeapparat-produsenten må følges ubetinget. Følg lovens anbefalinger ved omgang med batterier.
• Batterier må ikke bli stående utladet, men må lades opp så snart som mulig.
• For å unngå krypestrøm må batteriene alltid holdes rene og tørre. Beskytt mot forurensing, for eksempel av metallstøv.
• legg aldri verktøy eller tilsvarende på batteriene. Fare for kortslutning og eksplosjon.
  – Bruk alltid 2 batterier av samme type!
• Man må ikke håndtere åpen flamme, lage gnister eller røyke i nærheten av et batteri eller i et batteriladerom. Eksplosjonsfare.
• Bruk kun batterier med polhetter. Erstatt polhetten dersom den går tapt.
  – Varme deler, for eksempel motoren, må ikke berøres (fare for forbrenning).
• Vær forsiktig ved omgang med batterisyre. Følg de gjeldende sikkerhetsforskriftene!
• Brukte batterier skal håndteres miljøvennlig i henhold til EU-retningslinje 91/157 EWG.

Sikkerhetsanvisninger for pleie og vedlikehold

• Før rengjøring og vedlikehold av maskinen, skifte av deler eller omstilling til annen funksjon skal maskinen stoppes og tenningsnøkkelen tas ut.
• Ved arbeid på det elektriske anlegget skal batteriet kobles fra.
• Rengjøring av maskinen må ikke skje med vannslange eller høytrykksvasker (fare for kortslutning eller andre skader).
• Reparasjoner skal kun utføres på godkjente serviceverksteder eller av fagfolk som er kjent med alle sikkerhetsforskriftene.
• Sikkerhetskontroll skal gjøres etter gjel- dende lokale forskrifter for kommersiell bruk av mobile apparater.
  – Arbeid ved maskinen skal alltid utføres med egnede hansker.

Sikkerhetsinnretninger

Maskindeksel

Apparatet er utstyrt med en kontaktbryter på panseret som slår av motoren så snart panseret åpnes.

⚠️FARE

Fare for skader på grunn av defekt panserkontaktbryter!

Hvis motoren ikke slås av när panseret åpnes, er det en feil på panserkontaktbryteren. Apparatet må ikke brukes, få det reparert.

Hovedbryter

Drei nøkkelbryteren i stilling "0" ved fa resituasjoner eller for rask utkobling av apparatet.
→ Sett nøkkelbryteren i stilling "0" og trekl ut nøkkelen for å sikre mot ukontrollert igangkjøring.

Betjenings- og funksjonelementer

1 Skrue for fest av skyvebøyle (2x)
2 Støvfilter
3 Feieavfallsbeholder
4 Bakre tetningslist (på feieavfallsbeholder)
5 Batterilader
(Kun KM 75/40 W Bp Pack)
6 Batterier
(Kun KM 75/40 W Bp Pack)
7 Drivhjul
8 Tetningslister på siden
9 Feievalse
10 Fremre tetningslist
11 Grovsmusspjeld
12 Styrerulle med holdebremse
13 Feste av sidebørster
14 Sidekoster
15 Hettelås
16 Maskinhette
17 Batteriladekontakt (Kun KM 75/40 W Bp)
18 Skyvebøyle
19 Hendel for kjøring forever
20 Hendel for senking og heving av grovs-mussklaff

Betjeningspanel

1 Hovedbryter
2 Hendel for senking og heving av sidebørstene
3 Låseskrue for støvfilterdeksel
4 Låsebøyle for feieavfallsbeholderen
5 Filterrengjøring for støvfilter
6 V å t - / t ø r r s p j e

Hovedbryter

C B A 0 OFF 1

0/OFF Motor av

1 Motor på

A Trekk ut nøkkelen

B Feilindikator

C Batteriindikator

Trekk ut nøkkelen

→ Nøkkel for hovedbryter dreies tilbake over stilling "0" og trekkes ut.

Åpne dekselet

Merknad

Maskindekselet låses opp med nøkkelen for hovedbryter.

1. 2. 3.

→ Sett inn nøkkel for hovedbryter i deksellåsen og drei rundt 90° med klokka.
→ Trekk ut deksellåsen ved nøkkelen.
→ Åpne dekselet på maskinen.

Lukk maskindekselet.

Pass på vekten av maskinen ved lossing.

Tom vekt (transportvekt)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Tillatt totalvekt
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Lossing

→ Ta av kartongen.
→ Ta bort treklossene som sikrer hjulene og løft apparatet for hånd fra pallen.
→ Løsne parkeringsbremsen.

Monter skyvebøylen

→ Løsne skruene.
→ Rett opp skyvebøylen.
→ Trekk til skruene.

Montere sidebørster

Merk: Før apparatet vippes, ta av feieavfallsbeholder og sving skyvebøylen forover. La ikke maskinen stå på skyvebøylen.
→ Stikk sidekosten inn på medbringeren og skru den fast.

Batterier

Sikkerhetsanvisninger for batterier

	Følg anvisningene på batteriet, i bruksanvisningen og i maskin-bruksanvisningen!
	Bruk vernebriller!
	Hold barn unna syre og batteri-er!
	Eksplosjonsfare!
	Åpen ild, gnister, åpent lys og røyking er forbudt!
	Fare for skade!
	Førstehjelp!
	Varselmerket!
	Avhending!
	Batterier må ikke kastes i hus-holdsningsavfallet!

⚠️Fare!

Eksplosjonsfare! Verktøy o.l. må ikke legges på batteriet, dvs. på poler eller cellebro.

⚠️Fare!

Fare for skader! Pass på at sår aldri kommer i kontakt med bly. Vask hendene godt etter håndtering av batterier.

⚠️FARE

Brann- og eksplosjonsfare!

• Røyking og bruk av åpen ild er ikke tillatt.
• Rom der det lades batterier må være godt ventilerte, da det dannes høyeksplosive gasser ved lading.

⚠️Fare!

Fare for skade!

• Syresprut i øyne eller på huden skal skylles ut/av med mye rent vann.
• Kontakt lege straks etterpå.
• Forurensede klaær må vaskes med vann.

Anbefalte batterier

	Bestil-lingsnr.	Volumer	Luft-strøm
60 Ah, Vedlike-holdsfritt	6.654-226.0*	1,65** 0,6	6***

* Maskinen trenger 2 batterier

**im³

*** i m³/t

Maksimale mål for batteri

Lengde Bredde Høyde
267 mm 177 mm 190 mm

Anbefalte batteriladere

	Bestillingsnr.
Batterilader 6.654-225.0

Innsetting og tilkobling av batteri

→ Åpne dekselet på maskinen.
→ Sett batteriene på motorbæreren.
→ Sikre batteri med holderbänd.

Fare for skader! Ladeapparatet må bare brukes når strømledningen ikke er skadet. En skadet strømledning må erstattes av produsenten, kundetjenesten eller av en kvalifisert person.

⚠️FARE

Fare for skade, fare for elektrisk støt. Pass på strømnettet og sikringene. Ladeapparatet må kun brukes i tørre rom med tilstrekkelig ventilasjon.

Merk: Ladetid for tomt batteri er på ca. 12 timer.

⚠️Fare

Fare for skader! Følg sikkerhetsanvisningene for håndtering av batterier. Følg bruksanvisningen for ladeapparatet.

Ladeprosedyre - KM 75/40 W Bp Pack

Advarsel: Batterier skal kun lades i rom-temperatur!

Merk: Maskinen er utstyrt med et vedlike-holdsfrie batterier som standard.

→ Åpne apparathetten.

→ Sett inn nettpluggen for laderen i stikkontakten.

Merk: Laderen reguleres elektronisk, og avslutter ladingen automatisk. Alle apparatfunksjoner avbrytes automatisk under lading.

1	Batteri ikke tilkoblet
2	Batteri ompolet
3	Batteri fullstendig utladet
4	Problem med ladekarakteristikk
5	Strømforsyning for varm
6	Maskinvarefeil
7	Kommunikasjonsfeil (strømforsyningsmodus)

For å sikre lang batterilevetid bør batteriet alltid være fulladet.

Ladeprosedyre - KM 75/40 W Bp

→ Åpne dekselet på maskinen.
→ Sett ladeledningen på ladeapparatet inn i ladebøssingen på feiemaskinen
→ Plugg inn nettstøpselet på ladeapparatet og slå ladeapparatet på.

Når ladingen er ferdig

■ KM 75/40 W Bp Pack

■ KM 75/40 W Bp

→ Trekk ut strømledningen.
→ Vikle opp strømledningen rundt kabelholderen på laderen.
→ Lukk maskinhetten.
→ Slå av batteriladeren og trekk støpselet ut av stikkontakten.
→ Plasser ladekabelen på apparatet.
→ Lukk maskinhetten.

Demontere batterier

→ Äpne dekselet på maskinen.
→ Koble polklemmen fra minuspolen (-).
→ Skru av tilkoblingsledningen til batteriene.

→ Løsne holdebåndet.

→ Ta ut batteriet.

→ Brukte batterier skal avhendes i henhold til gjeldende bestemmelser.

Ta i bruk

Generelle merknader

⚠️FARE

Fare for skader! Slå av apparatet før feieavfallsbeholderen tas ut.

Merk: Skal bare startes med maskindeksel lukket.

→ Parker fæmaskinen på et jevnt underlag.
→ Slå av motoren.
→ Trekk til holdebremsen.

Vedlikeholdsarbeider

→ Kontroller ladenivået på batteriene.
→ Kontroller sidekostene.
→ Kontroller feievalsen.
→ Rengjøre støvfilter.
→ Tøm feieavfallsbeholderen.

Merk: Dette er beskrevet i kapittelet Stell og vedlikehold.

Drift

⚠️Fare!

Lengre tids bruk av maskinen kan pga. vibrasjonene føre til blodomløpsforstyrrelser i hendene.

En generell brukstid kan ikke fastsettes, da denne er avhengig av flere faktorer:

• Personlig anlegg for dårlig blodomløp (ofte kalde fingre, kribling i fingrene).
  – Lav omgivelsestemperatur. Bruk varme hansker for beskyttelse av hendene.
• For hardt grep hindrer blodomløpet.
  – Uavbrutt arbeid er mer ugunstig enn arbeid med innlagte pauser.

Ved regelmessig, langvarig bruk av maskinen og ved gjentatte tilfeller av tegn på dårlig blodomløp (f.eks. kribling i fingrene, kalde fingre), vil vi anbefale undersøkelse av lege.

Starte maskinen

→ Løsne parkeringsbremsen.
Starte motoren.
→ Sett hovedbryteren i posisjon "1".

Merk: Feievalse og sidebørste vil rotere.

Kjøring av maskinen

Kjøre forover

→ Trekk i hendel for kjøring forover

Merk: Kjørehastigheten kan reguleres trinnløst ved stillingen av hendel for forvo- erkjøring.

Tomgang

→ Slipp hendel for kjøring forever Appara tet blir stående.

Kjøre over hindre

Kjøre over faste hindringer opp til 30 mm høyde:

→ Løfte grovsmusspjeldet.
→ Kjør langsomt og forsiktig over hinderet
Faste hindringer over 30 mm høyde:
→ Hindre må bare kjøres over med en eg net rampe.

Feiedrift

⚠️Fare!

Fare for skader! Når grovsmusspjeldet er åpnet, kan feievalsen slynge stein eller splinter forever. Pass på at ikke personer, dyr eller gjenstander kan komme i fare.

FORSIKTIG

Fei ikke pakktape, träder eller noe lignende da dette kan føre til skader på feiemekanismen.

Merk: For å oppnå optimal rengjøring, bør kjørehastigheten tilpasses de aktuelle forholdene.

Feiing med løftet grovsmusspjeld

Merk: Når man vil feie inn større deler med en høyde på opptil 50 mm, f.eks. sigarettesker, må spjeldet for grovt smuss løftes en kort tid.

Løfte grovsmusspjeldet:

→ Trekk i hendelen for løfting av grovs mussklaff.

Senke grovsmussklaff:

→ Slipp hendelen for løfting av grovs-mussklaff.

Merk: Optimal rengjøring oppnår man bare dersom grovsmusspjeldet er senket helt ned.

Feiing med sidekost

→ Still hendelen for senking av sidebør ster forover. Sidebørster senkes.

Feie tørre gulv

Merk: Feieavfallsbeholderen bør tømmes med jevne mellomrom under drift.

Merk: Støvfilteret bør tømmes med jevne mellomrom under drift.

→ Lukk våt-/tørrspjeld

Feie fuktige eller våte gulv

→ Åpne vät-/tørrspjeld

Merk: Filteret blir dermed beskyttet mot fuktighet.

Batteriindikator

Batteriindikatoren viser ladetilstanden av batteriet under driften.

fullt lyser grønt
30% restkapasitet lyser gult
10% restkapasitet blinker rødt
Beskyttelse mot dyp ut-ladning. Apparatet slås av	lyser rødt

Visning av feil

Feil i motorstyringen Blinker rødt

Rengjøre støvfilter

→ Beveg håndtaket for filterrengjøring flere ganger inn og ut.

Tømme feieavfallsbeholderen

⚠️FARE

Fare for skader! Slå av apparatet før feieavfallsbeholderen tas ut.

Merk: Ved tømming av feieavfallsbeholder, pass på at tetningslistene ikke skades.

Merk: Maksimal tillatt last på feieavfallsbeholderen er på 40 kg.

→ Rengjøre støvfilter.
→ Trekk opp läsebøyle på feieavfallsbeholderen.
→ Ta av avfallsbeholderen.
→ Tøm feieavfallsbeholderen.
→ Skyv inn avfallsbeholder.
→ Skyv ned läsebøyle på feieavfallsbeholderen.

Slå maskinen av

Slå av motoren.

→ Sett hovedbryteren i posisjon "0".

→ Løft sidebørstene.
→ Trekk til holdebremsen.
→ Nøkkel for hovedbryter dreies tilbake over stilling "0" og trekkes ut.

Transport

△FARE

Fare for personskader og materielle skader! Pass på vekten av apparatet ved transport.

→ Slå av motoren.
→ Nøkkel for hovedbryter dreies tilbake over stilling "0" og trekkes ut.
→ Trekk til holdebremsen.
→ Sikre maskinens hjul med kileklosser.
→ Sikre maskinen med stropper eller vaiere.

→ Ved transport i kjøretøyer skal apparatet sikres mot å skli eller velte etter de til enhver tid gjeldende regler.

1 Festeområde over skyvebøyle.
2 Festeområde under maskindeksel

Merk: Ta hensyn til markeringene for festeområdene på grunnrammen (kjedesymbol).

Merk: Ikke brett slangewire eller trekksnorene.

Lagring

⚠️FARE

Fare for personskader og materielle skader! Pass på vekten av apparatet ved lagring.

Sette bort

Hvis feiemaskinen ikke skal brukes over lengre tid, må følgende punkter følges:

→ Parker feiemaskinen på et jevnt underlag.

→ Slå av motoren.
→ Nøkkel for hovedbryter dreies tilbake over stilling "0" og trekkes ut.
→ Trekk til holdebremsen.
→ Sikre feiemaskinen mot rulling.
→ Løft feievalsen. Sett da begge regule- ringshendelene i lås i øvre hull.
→ Lø sidebørstene.
→ Rengjør feiemaskinen innvendig og utvendig.
→ Parker maskinen på en beskyttet og tørr plass.
→ Koble fra batteriene
→ Batteriet lades i mellomrom på ca. 2 måneder.

Pleie og vedlikehold

Generelle merknader

• Reparasjoner skal kun utføres på godkjente serviceverksteder eller av fagfolk som er kjent med alle sikkerhetsforskriftene.
• Kommersielt brukte maskiner som brukes på ulike steder skal sikkerhetskontrolleres i samsvar med VDE 0701.

Rengjøring

FORSIKTIG

Fare for skade! Rengjøring av maskinen må ikke skje med vannslange eller høytrykksvasker (fare for kortslutning eller andre skader).

OBS

Trekk støpselet for laderen ut av stikkontakten før rengjøringsarbeider.

Koble fra batteriets plusspol før rengjøringsarbeider.

Innvendig rengjøring

⚠️Fare

Fare for skader! Benytt støvbeskyttelsesmaske og beskyttelsesbriller.

→ Åpne dekselet på maskinen.
→ Rengjør maskinen med en klut.
→ Blås den ut med trykkluft.
→ Lukk maskinhetten.

Utvendig rengjøring av maskinen

→ Rengjør maskinen med en fuktig klut og mild rengjøringsblanding.

Merk: Det må ikke brukes aggressive rengjøringsmiddel.

Vedlikeholdsintervaller

Vedlikehold utført av kunden

Daglig vedlikehold:

→ Kontroller feievalse og sidekoster fo slitasje og sammenviklede bänd
→ Kontroller funksjonen til alle be tjeningselementer.
→ Kontroller funksjonen til alle kontrollam pene.

Ukentlig vedlikehold:
→ Kontroller strammingen og slitasjen på drivremmene, og kontroller at de fungerer.
→ Kontrollere at Bowden-kabler og beve gelige deler løper lett.
→ Kontroller innstilling for og slitasje på tetningslister i feieområdet.
→ Kontrollere feiemønster på feievalsen.
→ Rengjør støvfilter.

Merk: Beskrivelse av dette er å finne i kapittelet Vedlikeholdsarbeid.

Merk: Alle service- og vedlikeholdsarbeider må, när kunden forestår vedlikehold, utføres av kvalifiserte fagfolk. Ved behov kan man til enhver tid ta kontakt med en Kärcher-forhandler.

Vedlikehold utført av kunden

Etter første måned eller de første 5 driftstimer:

→ Utfør første inspeksjon.

Vedlikeholdsarbeider hver 50. driftstime Vedlikeholdsarbeider hver 100. driftstime eller halvårlig

Vedlikeholdsarbeider hver 300. driftstime Vedlikeholdsarbeider hver 500. driftstime eller årlig

Merk: For at garantikrav skal aksepteres, må alle service- og vedlikeholdsarbeider utføres av autorisert Kärcher-kundeservice i løpet av garantitiden.

Vedlikeholdsarbeider

Forberedelser:

→ Parker feiemaskinen på et jevnt under lag.
→ Nøkkel for hovedbryter dreies tilbake over stilling "0" og trekkes ut.
→ Trekk til holdebremsen.

Generelle sikkerhetsanvisninger

⚠️FARE

Fare for skade!

Motoren går i ca. 3 - 4 sekunder etter av den slås av. Hold deg alltid på god avstand fra arbeidsområdet i dette tidsrommet.

ADVARSEL

La maskinen kjøles tilstrekkelig ned før alle vedlikeholds- og reparasjonsarbeider.

Trekk støpselet for laderen ut av stikkontakten før vedlikeholdsarbeider.

Koble fra batteriets plusspol før vedlike-holdsarbeider.

OBS

Før apparatet tippes, må batterier og materialbeholder tas ut og skyvebøylen må svinges forover. Ikke plasser apparatet på skyvebøylen.

Før rengjøring og vedlikehold av apparatet, eller skifte av deler, skal apparatet være avslått.

Stille inn wirestrømpe på kjøredriften.

Innstilling er nødvendig dersom det ved bakkekjøring er utilstrekkelig drivkraft på maskinen.

→ Trekk til holdebremsen.
→ Ta av avfallsbeholderen.
→ Fjern bånd eller tau fra feievalsen.

Utskifting av feievalse

Utskiftning er nødvendig når resultatet av feiingen tydelig avtar på grunn av slitasjen på børstene.

OBS

Før apparatet tippes, må batteriene tas ut. Ikke plasser apparatet på skyvebøylen.

→ Trekk til holdebremsen.
→ Ta ut feiebeholderen.
→ Ta ut batteriene.
→ Tipp apparatet bakover.

Fare for skade! Pass da på at ikke børstene kommer i klem i hullene på feievalsesvingarmen.

Merk: Etter montering av ny feievalse må feiemønsteret stilles inn på nytt.

Kontroll og innstilling av feiemønster

→ Løft feiemaskinen foran og trill den til et jevntog glatt underlag, som er synlig dekket av støv eller kritt.
→ Trekk til holdebremsen.
→ La feievalsen gå i ca. 15-30 sekunder.
→ Løft feiemaskinen foran og kjør den sideveis.

30-40 mm

Feiemønsteret danner en likesidet firkant som er mellom 30 -40 mm bred.

Reguleringsområde (-) 1...10 (+)
Minimalt feiemønster 1
Maksimalt feiemønster 10
Ny feievalse 1...3

Still inn feiemønster:

→ Åpne dekselet på maskinen.
→ Reguler venstre og høyre regulerings-hendel og la de gå i lås i samme hull (høyde).

– Låse reguleringshendel i lavere hull (+): Feiemønsteret blir større
- Låse reguleringshendel i høyere hull (-): Feiemønster blir mindre
→ Kontroller feiemønster.

Utskifting av sidekost

Utskiftning er nødvendig når resultatet av feiingen tydelig avtar på grunn av slitasjen på børstene.

Merk: Før apparatet vippes, ta av feieavfallsbeholder og sving skyvebøylen forover. La ikke maskinen stå på skyvebøylen.

→ 3 skrer på undersiden av sidebørste skrus ut.
→ Ta av sidebørstene.
→ Sett nye sidebørster inn på medbringeren og skru fast.

Stille inn sidebørstesenking

Regulering er nødvendig når resultatet av feiingen tydelig avtar på grunn av slitasjen på sidebørstene.

→ Åpne dekselet på maskinen.
→ Løsne vingemutteren.

Stile inn løft av groivsmussklaff

• Regulering er nødvendig när grovs-mussklaffen ikke lar seg løfte høyt nok.
• Dersom feieresultatet blir därligere, f.eks. ved slitasje av fremre lippe, må wirestømpen slippes noe ned.

Justering og utskiftning av tetningslister

Merk: Før apparatet vippes, ta av feleavfallsbeholder og sving skyvebøylen forover. La ikke maskinen stå på skyvebøylen.

■ Fremre tetningslist

→ Løsne festet på tetningslistene.
→ Regulere eller skifte tetningslister.

0-2 mm 0-10 mm 0-10 mm

→ Gulpavstanden for tetningslisten skal stilles inn slik at den brettes bakover med et etterløp på 0 -10 mm.

→ Rett inn tetningslisten.

→ Trekk til festet på tetningslistene.

■ Bakre tetningslist

→ Ta av avfallsbeholderen.

→ Løsne festet på tetningslistene.

→ Regulere eller skifte tetningslister.

→ Gulpavstanden for tetningslisten skal stilles inn slik at den brettes bakover med et etterløp på 0 -10 mm.

→ Trekk til festet på tetningslistene.

■ Tetningslister på siden

→ Løsne festet på tetningslistene.
→ Regulere eller skifte tetningslister.
→ Skyv et 2 mm tykt underlag (maks.) under for å stille inn avstanden til gulvet.
→ Rett inn tetningslisten.
→ Trekk til festet på tetningslistene.

Skifte støvfilter

ADVARSEL

Tøm feieavfallsbeholderen før du begynner å skifte støvfilter. Benytt støvbeskyttelsesmaske ved arbeider på filtersystemet. Vær oppmerksom på sikkerhetsforskriftene for håndtering av finstøv.

FORSIKTIG

Fare for skade!

→ Støvfilteret skal ikke vaskes.
→ Trekk til holdebremsen.
→ Rengjøre støvfilter.

1. 2.

→ Skru av läseskruen for støvfilterdekselet mot klokka.
→ Løft av støvfilterdeksel.
→ Skifte støvfilter. Pass på korrekt montering av støvfilter (se figur).
→ Trekk til läseskruen til anslag.

FORSIKTIG

Sikringen befinner seg på batteriterminalen.

Tilbehør

Sidebørster, myke 6.905	626.0
For fint støv innendørs, vannfast.
Feievalse, myk 6.906-886	0
Med naturbørster: spesiell for feiing av fint støv på glatte innendørs gulv. Ikke vannfast, ikke brukes på ru overflater!
Feievalse, hard 6.906-885	0
For fjernign av fastsittende smuss uten-dørs, vannfast.
Feievalse, antistatisk	6.906-950.0
For statisk oppladbare overflater som tepper eller kunstgress
Teppe-feieenhet	2.641-571.0
Inneholder: Lofilter, antistatisk feievalse, 3-dobbel styrerulle

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Anvendte nasjonale normer

---

Anvendt metode for samsvarsvurdering

Undertegnede handler på vegne av og med fullmakt fra styret.

Ansvarlig for dokumentasjon:

S. Reiser

Alfred Kärcher SE & Co. KG

Feil RettingMaskinen lar seg ikke starte	Panserkontaktbryteren har slått av apparatet. Lukke maskindekselet
	Lading av batterier
	Kontroller overbelastningssikringen
	Ta kontakt med Kärchers kundetjeneste.
Motoren går, men maskinen kjører ikke	Stille inn wirestrømpe på kjøredriften.
	Kontroller kileremmer
	Ta kontakt med Kärchers kundetjeneste.
Maskinen blir stående ved kjøring i bakke.	Kjør en rute med mindre stigning
	Kontroller overbelastningssikringen
	Stille inn wirestrømpe på kjøredriften.
	Kontroller kileremmer
	Ta kontakt med Kärchers kundetjeneste.
Feievalse blir stående, feilindikator lyser rødt	Sett hovedbryter til "OFF", kontroller børster for fastklemte gjenstander. Kjør eventuelt i mindre bratt stigning. Slå på hovedbryteren igjen. Etter fire gangers gjentagelse av denne prosessen vil styringen ta en tvangspause på 2 minutter for avkjøling. I denne tidsperioden kan apparatet ikke startes.
Maskinen feier ikke riktig	Kontroller feievalsen og sidekosten(e) for slitasje, skift dem ut ved behov
	Kontroller at grovsmusspjeldet fungerer
	Slitt ut wirestrømpe for grovsmussklaffen (reguleringsskruen)
	Kontroller stramming og funksjon av reimene, skift ut ved behov.
	Juster feienivået
	Utskifting av feievalse
	Ta kontakt med Kärchers kundetjeneste.
Maskinen støver Kontroller at grovsmusspjeldet fungerer	Slitt ut wirestrømpe for grovsmussklaffen (reguleringsskruen)
	Kontroller, rens eller skift ut støvfilteret Støvfilteret skal ikke vaskes.
	Tøm feieavfallsbeholderen
	Skifte tetningsprofil på avfallsbeholderen.
	Kontroller pakning på støvfilter
	Kontroller tetningslistene for slitasje, juster eller skift ved behov.
Dårlig feiing i randsonen Stille inn sidebørstesenking	Skift sidekostene
	Senk sidebørster
	Kontroller drivreim på sidebørster
	Ta kontakt med Kärchers kundetjeneste.
Sidebørstesenking fungerer ikke Kontroller wirestrømpe for sidebørsteheving	Ta kontakt med Kärchers kundetjeneste.
Ny feievalse streifer mot feieavfallsbeholderen	Korriger innstilling av feiemønster, slik at begge reguleringshendelen er i lås i hull i samme høyde (1...3)

Tekniske data

		KM 75/40 W Bp KM 75/40 W Bp Pack
Maskindata
Lengde x bredde x høyde (skyvebøyle utfoldet) mm 1430 x 750 x 1190 1430 x 750 x 1190
Lengde x bredde x høyde (skyvebøyle innfoldet) mm 1160 x 750 x 930 1160 x 750 x 930
Vekt (uten batterier) kg 79 79
Vekt (med batterier) kg 125 125
Tillatt totalvekt kg 205 205
Kjøre- og feiehastighet km/h 4,5 4,5
Stigeevne (maks.)	%	12 12
Feievalsediameter	mm 265	265
Sidekostdiameter	mm 410 410
Flatekapasitet maks.	m3/h	3400	3400
Arbeidsbredde uten sidekoster	mm 550	550
Arbeidsbredde med sidebørster	mm 750 750
Volum i feieavfallsbeholder	I	40 40
Beskyttelsesklasse beskyttet mot vanndrypp	--	IPX 3	IPX 3
Motor
Type	--	Likestrøms-magnetmotor Rotasjonsretning høyre
Spenning	V	24 24
Nominell strøm	A	22 22
Nominell effekt	W	400 400
Turtall	1/min	2750	2750
Beskyttelsestype	--	IP 20	IP 20
Batteri
Type	--	--	2x 12 V GiV
Kapasitet	Ah	--	60 (5h)
Vekt	kg --	23
Ladetid ved helt flate batterier	h	--	12
Driftsvarighet etter flere gangers lading	h	--	ca. 1,5-2
Batterilader
Nettspenning	V~	--	230
Utgangsspenning	V	--	24
Ladestrøm	A	--	10
Nettfrekvens	Hz	--	50/60
Elektriske sikringer
Sentral	A	50 50
Sikrig styring	A	2	--
Dyputladingsbeskyttelse	--	via rele	via rele
Batterilader		---	T4A / 250 V AC
Filter- og sugesystem
Filterflate, finstøvfilter	m2	1,8	1,8
Brukskategori Filter for ikke-helsefarlig støv	--	L	L
Nominelt undertrykk, sugesystem	mbar	5	5
Nominell volumstrøm, sugesystem	l/s	45 45
Omgivelsesbetingelser
Driftstemperatur	°C	-5 til +40	-5 til +40
Ladetemperatur		---	Romtemperatur
Luftfuktighet, ikke duggende	%	0 - 90	0 - 90
Registrerte verdier etter EN 60335-2-72
Støytrykksnivå L _WA	dB(A)	71 71
Usikkerhet K _DA	dB(A)	3	3
Støyeffektnivå L _WA + usikkerhet K _WA	dB(A)	88 88
Usikkerhet K _WA		2	2
Hånd-arm vibrasjonsverdi	m/s2	3,7	3,7
Usikkerhet K	m/s2	0,2	0,2

Det tas forbehold om tekniske endringer.

Sopa på fuktiga eller våta underlag

Yttre rengöring av maskinen
