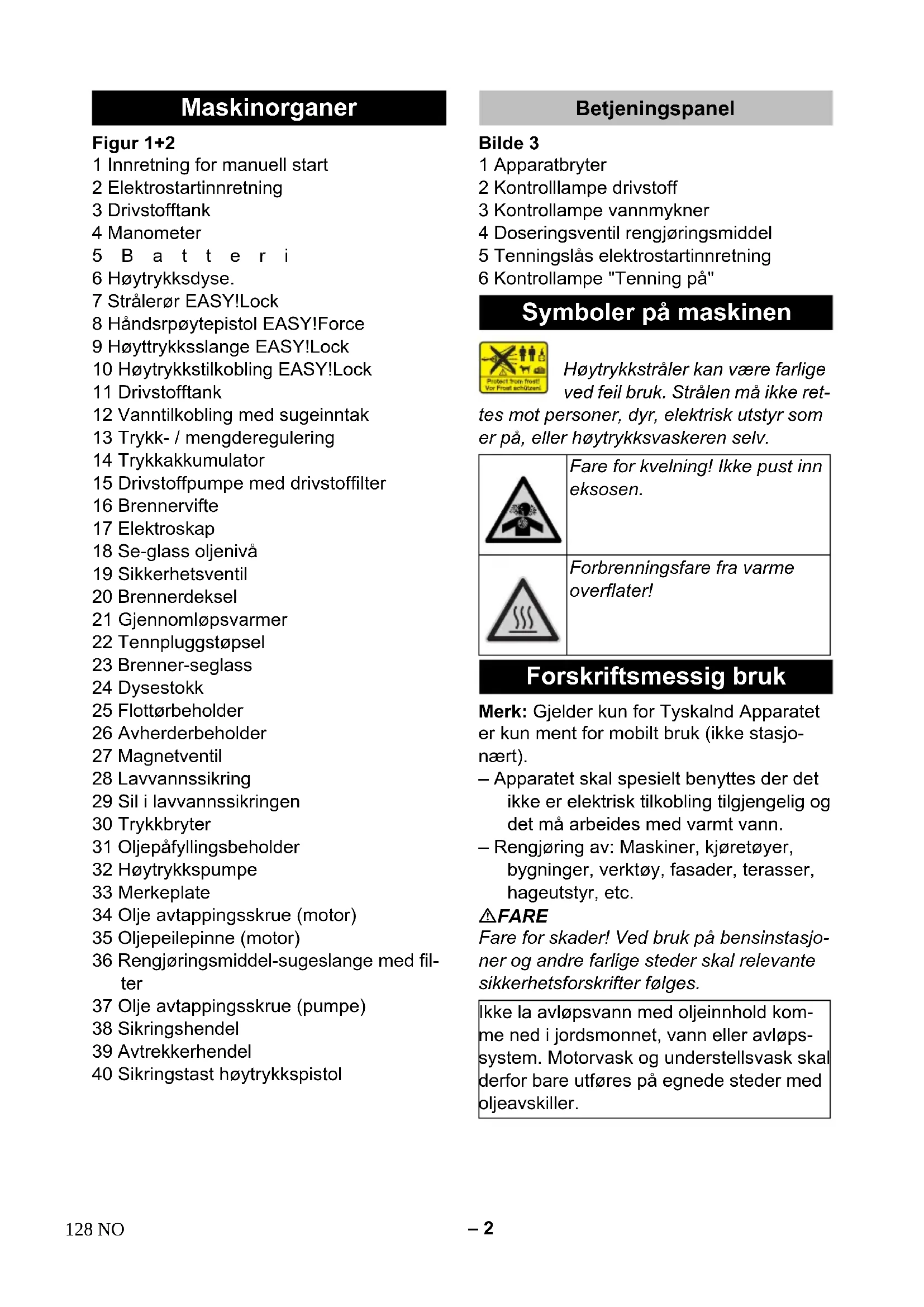

127NO– 2 Figur 1+2 1 Innretning for manuell start 2 Elektrostartinnretning 3 Drivstofftank 4 Manometer 5Batteri 6 Høytrykksdyse. 7 Strålerør EASY!Lock 8 Håndsrpøytepistol EASY!Force 9 Høyttrykksslange EASY!Lock 10 Høytrykkstilkobling EASY!Lock 11 Drivstofftank 12 Vanntilkobling med sugeinntak 13 Trykk- / mengderegulering 14 Trykkakkumulator 15 Drivstoffpumpe med drivstoffilter 16 Brennervifte 17 Elektroskap 18 Se-glass oljenivå 19 Sikkerhetsventil 20 Brennerdeksel 21 Gjennomløpsvarmer 22 Tennpluggstøpsel 23 Brenner-seglass 24 Dysestokk 25 Flottørbeholder 26 Avherderbeholder 27 Magnetventil 28 Lavvannssikring 29 Sil i lavvannssikringen 30 Trykkbryter 31 Oljepåfyllingsbeholder 32 Høytrykkspumpe 33 Merkeplate 34 Olje avtappingsskrue (motor) 35 Oljepeilepinne (motor) 36 Rengjøringsmiddel-sugeslange med fil- ter 37 Olje avtappingsskrue (pumpe) 38 Sikringshendel 39 Avtrekkerhendel 40 Sikringstast høytrykkspistol Bilde 3 1 Apparatbryter 2 Kontrolllampe drivstoff 3 Kontrollampe vannmykner 4 Doseringsventil rengjøringsmiddel 5 Tenningslås elektrostartinnretning 6 Kontrollampe "Tenning på" Høytrykkstråler kan være farlige ved feil bruk. Strålen må ikke ret- tes mot personer, dyr, elektrisk utstyr som er på, eller høytrykksvaskeren selv. Merk: Gjelder kun for Tyskalnd Apparatet er kun ment for mobilt bruk (ikke stasjo- nært). – Apparatet skal spesielt benyttes der det ikke er elektrisk tilkobling tilgjengelig og det må arbeides med varmt vann. – Rengjøring av: Maskiner, kjøretøyer, bygninger, verktøy, fasader, terasser, hageutstyr, etc. FARE Fare for skader! Ved bruk på bensinstasjo- ner og andre farlige steder skal relevante sikkerhetsforskrifter følges. Maskinorganer Betjeningspanel Symboler på maskinen Fare for kvelning! Ikke pust inn eksosen. Forbrenningsfare fra varme overflater! Forskriftsmessig bruk Ikke la avløpsvann med oljeinnhold kom- me ned i jordsmonnet, vann eller avløps- system. Motorvask og understellsvask skal derfor bare utføres på egnede steder med oljeavskiller. 128 NO– 3 Krav til vannkvalitet: OBS Som høytrykksmedium skal det bare bru- kes rent vann. Smuss fører til slitasje før ti- den eller avleiringer på apparatet og på til- behøret. Hvis det brukes resirkulert vann, må følgen- de grenseverdier ikke overskrides. FARE – Høytrykksvaskeren må ikke settes i gang der det er sølt drivstoff. Flytt appa- ratet til et annet sted og unngå gnist- dannelser. – Drivstoff må ikke oppbevares, søles el- ler brukes i nærheten av åpen ild eller ovner, varmekjeler, varmtvannsvarme- re etc., som har åpen flamme eller som kan danne gnister. – Lettantennelige gjenstander og materi- aler må holdes på god avstand fra mas- kinens eksosanlegg (minst 2 m). – Motoren må ikke brukes uten eksosan- legg, og dette må regelmessig kontrol- leres, rengjøres og ved behov skiftes. – Motoren må ikke tas i bruk i skog, bus- kas eller gressbevokste områder, uten at eksosanlegget er utstyrt med gnist- fanger. – Unntatt ved justeringsarbeider, må mo- toren ikke startes med demontert luftfil- ter eller uten deksel over innsugings- stussen. – Det må ikke foretas justeringer på regu- leringsfjærer, reguleringsstag eller an- dre komponenter, som kan bevirke et høyere motorturtall. – Fare for brannskader! Kom aldri i berø- ring med eksosanlegg, sylinder eller kjøleribber. – Stikk aldri hender og føtter inn mellom bevegelige deler. – Forgiftningsfare! Må aldri brukes i luk- kede rom. – Følg gjeldende lovpålagte nasjonale forskrifter for væskestrålemaskiner. – Følg gjeldende lovpålagte nasjonale forskrifter om ulykkesforhindring. Væs- kestrålemaskinen må kontrolleres re- gelmessig og resultatene av kontrollen skal protokollføres. – Varmeinnretningen på maskinen er et fyringsanlegg. Fyringsanlegg må kon- trolleres regelmessig i ehnhold til de gjeldende nasjonale forskriftene. – Det må ikke gjøres endringer på appa- ratet/tilbehøret. FARE Fare for personskade! – Bruk bare originale høytrykksslanger. – Høyttrukksslangen og spruteinnretnin- gen må være egnet for et maksimalt driftstrykk som angitt i Tekniske data. – Unngå kontakt med kjemikalier. – Kontroller høytrykksslangen daglig. Knekte slanger må ikke brukes lenger. Dersom høytrykksslangens ytre trådlag er synlig, må den ikke brukes mer. pH-verdi 6,5...9,5 elektrisk ledningsevne * Ledningsevne ferskvann +1200 µS/cm utfellingsbare stoffer ** < 0,5 mg/l avfiltrerbare stoffer *** < 50 mg/l Hydrokarbonater < 20 mg/l Klorid < 300 mg/l Sulfat < 240 mg/l Kalsium < 200 mg/l Total hardhet < 28 °dH < 50 °TH < 500 ppm (mg CaCO

• Maksimalt totalt 2000 µS/cm ** Prøvevolum 1 l, utfellingstid 30 min *** ingen slipende stoffer Sikkerhetsanvisninger Generelle sikkerhetsanvisninger Høytrykksslange 129NO– 4 – Ikke bruk høytrykksslanger med skadet gjengeparti. – Legg høytrykksslangen slik at den ikke kan kjøres over. – Høytrykksslanger med synlige skader, eller som er overkjørt, knekt, støtbelas- tet osv. må ikke brukes mer. – Høytrykksslangen må oppbevares på en slik måte at det ikke kan oppstå me- kaniske belastninger. Sikkerhetsinnretninger er beregnet for å beskytte brukeren og må ikke settes ut av drift eller omgås. Lavvannssikringen forhindrer overopphe- ting av brenneren ved for lite vann. Brenne- ren settes bare i drift såfremt vannforsynin- gen er tilstrekkelig. – Når høytrykkspistolen stenges, åpner overstrømsventilen og høytrykkspum- pen leder vannet tilbake til pumpens su- geside. Dermed forhindres at maski- nens tillatte arbeidstrykk overskrides. – Overstrømsventilen er innstilt og plom- bert fra fabrikken. Justering må kun foretas av kundeservice. – Sikkerhetsventilen vil åpne seg dersom overstrømningsventilen er defekt. – Overstrømsventilen er innstilt og plom- bert fra fabrikken. Justering må kun foretas av kundeservice. Trykkbryteren boler ut brenneren ved un- derskridelse av minimums arbeidstrykk, og inn igjen ved overskridelse. Sikringslåsen på håndsprøytepistolen for- hindrer utilsiktet aktivering av høytrykks- vaskeren. 몇 ADVARSEL Fare for personskade! Apparat, tilbehør, til- førselsledninger og tilkoblinger må være i plettfri tilstand. Maskinen skal ikke brukes dersom det ikke er i feilfri stand. Monter begge strålerørholderne før før- ste gangs bruk (se bilde A på begynnel- sen av veiledningen). OBS Fare for skade! Dersom oljen er melkeaktig skal Kärcher kundeservice straks kontaktes. Kontroller oljenivået i høytrykkspumpen i se-glasset. Maskinen må ikke tas i bruk dersom oljeni- vået er under ”MIN”-merket. Etterfyll olje ved behov (se Tekniske data). Følg avsnittet "Sikkerhetsanvisninger"! Les motorprodusentens bruksanvisning før igangsetting, ta spesielt hensyn til sikkerhetsanvisningene. Kontroller luftfilteret. Kontroller motorens oljenivå. Maskinen må ikke tas i bruk dersom oljeni- vået er under ”MIN”-merket. Etterfyll olje ved behov. Fyll drivstofftanken med blyfri bensin. Det må ikke brukes 2-taksbensin. Fyll drivstofftank med diesel. FARE Eksplosjonsfare! Fyll bare diesel eller lett fyringsolje. Uegnet drivstoff som f.eks. ben- sin skal ikke brukes. OBS Fare for skader på drivstoffpumpe ved tørr- kjøring. Drivstofftank skal også ved drift med kaldt vann fylles så mye at kontrollam- pen for drivstoff slukker. Sikkerhetsinnretninger Lavvannssikring Overstrømsventil Sikkerhetsventil Trykkbryter Sikringslås Ta i bruk Montere strålerørholdere Kontroll av oljenivå på høytrykkspumpe Motor HDS 1000 BE: HDS 1000 DE: Fylle drivstoff 130 NO– 5 Fylle drivstoff. Lukk tanklokket. Tørk av drivstoffsøl. Merk: En prøve på avkalkingsmiddel er in- kludert i leveransen. Fyll beholderen med Kärcher-bløtemid- del RM 110 (best.nr. 2.780-001). – Avkalkningsmiddelet hindrer forkalking av varmeslangen ved bruk med kalkhol- dig ledningsvann. Det tilføres vannbe- holderen dråpevis. – Doseringen er fra fabrikken innstilt på middels vannhardhet. FARE Farlig elektrisk spenning! Innstilling er kun tillatt utført av autorisert elektriker. Undersøk lokal vannhardhet: – Ifølge opplysninger fra det lokale vann- verket, – Ved hjelp av apparat for måling av hard- hetsgrad (best.nr. 6.768-004). Åpne elektroskapet. Innstill dreiepotensiometeret (a) avhen- gig av vannets hardhetsgrad. Korrekt innstilling fremgår av tabellen. Eksempel: Eksempel:For en hardhetsgrad på 15°dH innstilles skalaverdien 7 på dreiepotensio- meteret. Ved omgang med batterier må det tas hen- syn til: Fyll på kalkfjerningsmiddel Still inn dosering av avkalkingsvæske Vannhardhet (°dH) Skala på dreiepoten- siometer

30 5,5 Batteri Sikkerhetsanvisninger for batterier Ta hensyn til anvisningene på selve batteriet og i bruksanvis- ningen! Bruk vernebriller! Hold barn unna syre og batteri- er! Eksplosjonsfare! Åpen ild, gnister, åpent lys og røyking er forbudt! Fare for skade! 131NO– 6 FARE Eksplosjonsfare! Verktøy o.l. må ikke leg- ges på batteriet, dvs. på poler eller cellebro. FARE Fare for skader! Pass på at sår aldri kom- mer i kontakt med bly. Vask hendene godt etter håndtering av batterier. FARE Fare for skader! Følg sikkerhetsanvisnin- gene for håndtering av batterier. Følg bruksanvisningen for ladeapparatet. Koble fra batteriet. Koble ladeapparatets plusspolledning til batteriets plusspolkopling. Koble ladeapparatets minuspolledning til batteriets minuspolkopling. Innplugging av nettstøpsel og slå på valgbryter. Lad batteriet med minst mulig lade- strøm. OBS På batterier som er fylt med syre må du re- gelmessig kontrollere væskenivået. Skru av alle batterilokk. Hvis væskenivået er for lavt, må du fylle de- stillert vann i cellene opp til markeringen. Lad batteriet. Skru på cellelokkene. Henvisning: EASY!Lock-Systemet forbin- der komponenter raskt og sikkert med en hurtigvinsj på kun en omdreining. Bilde 4 Kolbe strålerøret til håndsprøytepisto- len og stram den håndfast (EA- SY!Lock). Sett høytrykksdysen på strålerøret. Monter overfalsmutteren og trekk den til for hånd (EASY!Lock). Koble høyttrykkslangen med håndsprøytepistolen og høyttrykkstil- koblingen på apparatet og stram (EA- SY!Lock). For tilkoblingsverdier, se Tekniske data. Koble tilløpslangen (minimum lengde 7,5 meter, minimum diameter 3/4") til vanntilkoblingen på apparatet og til vanntilførselen (f.eks. vannkran). Merk: Tilførselsslange er ikke del av leve- ringsomfang. – Med det riktige tilbehøret kan høy- trykksvaskeren pumpe opp overflate- vann, f. eks. fra en regntank eller vann- dam. – Sugehøyde maks. 1 m. FARE Fare for person og materiell skade! Sug al- dri vann fra en drikkevannsbeholder. Sug aldri løsemiddelholdige væsker så som lakkfortynner, bensin, olje eller ufiltrert vann. Paknngene i apparatet tåler ikke lø- semidler. Sprøytedunsten fra løsemidlene er høyt antennelig, eksplosiv og giftig. Monter sugeslange (diameter minst ¾”) med filter (tilleggsutstyr) på vanntilkob- lingen. Innstill rengjøringsmiddeldoseringsven- tilen på ”0”. Førstehjelp! Varselmerket! Avhending! Batterier må ikke kastes i hus- holdsningsavfallet! Lade batteriet Kontroll og justering av væskenivået på batteriet Monter høytrykkspistol, dyse og høytrykkslange Vanntilkobling Suge ut vann fra beholderen 132 NO– 7 FARE Eksplosjonsfare! Ikke sprut ut brennbare væsker. FARE Fare for personskade! Bruk aldri apparatet uten montert strålerør. Kontroller at stråle- røret sitter fast før hver bruk. Skruingen på strålerøret må være trukket til håndfast. FARE Fare for personskade! Ved bruk, hold høytrykk- spistol og strålerør med begge hender. FARE Fare for personskade! Avtrekksspaken og sikringsspaken må ikke være fastklemt un- der drift. FARE Fare for personskade! Kontakt kundeser- vice ved defekt sikringsspake. OBS Fare for skader på drivstoffpumpe ved tørr- kjøring. Drivstofftank skal også ved drift med kaldt vann fylles så mye at kontrollam- pen for drivstoff slukker. Åpne håndsrpøytepistolen: Betjen sik- ringsspaken og avtrekkspaken. Lukk håndsprøytepistolen: Slipp sik- ringsspaken og avtrekkspaken. FARE Fare for personskade! Slå av apparatet før dyse skiftes, og bruk høytrykkspistolen til apparatet er trykkløst. Sikre håndsprøytpistolen, for å gjøre dette skyves sikringen forover. Skift dyse. Trykk/temperatur og konsentrasjon av rengjøringsmiddel stilles inn med hen- syn til flaten som skal rengjøres. Merk: Til å begynne med må høytrykks- strålen rettes mot rengjøringsobjektet fra lengere avstand, for å unngå skader pga. for høyt trykk. Strålevinkelen er avgjørende for virkningen av høytrykksstrålen. INormalt brukes det en 25°-flatstråledyse (inkludert i leveran- sen). Anbefalte dyser kan leveres som tilbe- hør – For hardnakket smuss 0°-fullstråledyse – For ømfintlige flater og lett smuss 40°-flatstråledyse – For tykke skikt av hardnakket smuss Smussfreser – Dyse med regulerbar strålevinkel for til- pasningt til ulike rengjøringsoppgaver Vinkel-Vario-dyse – Løsne smuss: Rengjøringsmiddel sprutes sparsomt på og får virke i 1...5 minutter, men skal ikke tørke inn. – Fjerne smuss: Spyl det oppløste smusset vekk med høytrykksstrålen. Åpne vannkranen. Temperaturregulator stilles til drift med kaldt/varmt vann. Start motoren iht. bruksanvisningen fra motorprodusenten. Løsne håndsprøytepistolen, ved at sik- ringen skyves bakover. Åpne høytrykkspistolen. Sett maskinbryteren i stilling ”Brenner av”. FARE Forbrenningsfare!

Apparatbryter stilles på ønsket arbeids- temperatur (maks. 98 °C). Brenneren kobles inn. Betjening Åpne/lukke håndsprøytepistolen Skifte dyse Rengjøring Bruk av høytrykksdyse Anbefalt rengjøringsmetode Slå apparatet på Drift med kaldt vann Drift med varmt vann 133NO– 8 Arbedistrykk og matemengde stilles inn på høytrykkpistolen ved å dreie på trykk-/mengderegulatoren (+/-). FARE Fare for personskade! Ved regulering av trykk/volum innstillingen, pass på at inn- skruingen av strålerøret ikke løsner. OBS Uegnede rengjøringsmidler kan føre til ska- de på maskin og rengjøringsobjekt. – Vær miljøvennlig, vær sparsommelig med rengjøringsmidler. – Ta hensyn til doseringsanbefaling og an- visninger som følger rengjøringsmidlet. – Det må kun brukes rengjøringsmidler som er godkjent av maskinprodusenten. – Med Kärcher rengjøringsmidler er du garantert feilfritt arbeid. Snakk med din forhandler eller be om vår katalog eller informasjoner vedr. rengjøringsmidler. Heng rengjøringsmiddelsugeslangen ned i en beholder med rengjøringsmiddel. Innstill rengjøringsmiddel-doserings- ventilen på ønsket konsentrasjon. Lukk høytrykkspistolen. Sikre håndsprøytpistolen, for å gjøre dette skyves sikringen forover. Obs: Lukkes den manuelle sprøytepisto- len, fortsetter motoren å gå på tomgangs- turtall. Dermed sirkulerer vannet i pumpen og varmes opp. Sikkerhetstermostaten på sylinderhodet sørger for at motoren slås av når sylinderhodet på pumpen når den mak- simalt tillatte temperaturen (80 °C). Etter avkjøling til under 50 °C kan maskinen tas i drift igjen. Ved bruk av trykkvann fra vannledningsnet- tet økes kjølingen: Åpne den manuelle høytrykkspistolen i ca. 2-3 minutter, slik at vanngjennom- strømningen avkjøler topplokket. Start motoren igjen. Innstill rengjøringsmiddeldoseringsven- tilen på ”0”. Spyl rent apparatet med åpnet håndsprøytepistol i minst 1 minutt. FARE Fare for skolding pga. varmt vann! Etter drift med varmt vann må apparatet betje- nes minst to minutter med kaldt vann med åpen pistol for å avkjøles. Etter bruk av saltholdig vann (sjøvann), må maskinen skylles med åpen høytrykkspistol i minst 2–3minutter, med ledningsvann. OBS Fare for skade! Motor må aldri få stå på full last med åpen høytrykkspistol. Sett maskinbryteren i stilling ”Brenner av”. Lukk høytrykkspistolen. Motor reguleres til tomgangsturtall. Sett motorbryteren på ”OFF” og steng drivstoffkranen. Steng vanntilførselen. Trykk på sprøytepistolen til apparatet er trykkløst. Sikre håndsprøytepistolen med sik- ringstasten mot utilsiktet innkobling. Skru vanntilførselslangen av apparatet. 몇 FORSIKTIG Fare for personskade og materiell skade! Pass på vekten av apparatet ved lagring. OBS Beskytt avtrekkspaken mot skade under transport. 몇 FORSIKTIG Fare for personskade og materiell skade! Pass på vekten av apparatet ved transport. Ved transport i kjøretøyer skal appara- tet sikres mot å skli eller velte etter de til enhver tid gjeldende regler. Innstilling av arbeidstrykk og vannmengde Bruk av rengjøringsmiddel Opphold i arbeidet Etter bruk av rengjøringsmiddel Slå maskinen av Lagring Transport 134 NO– 9 Du kan avtale regelmessig sikkerhetsin- speksjon eller inngå en servicekontrakt med din forhandler. Spør din forhandler om råd og veiledning. FARE Fare for skader dersom apparatet startes utilsiktet. Før arbeid på maskinen, trekk ut tennpluggen eller koble fra batteriet. Fare for brannskader! Kom aldri i berøring med eksosanlegg, sylinder eller kjøleribber. Kontroller høytrykkslange for skader (fare for sprekk). Høytrykkslanger med skader må skiftes ut umiddelbart. Kontroll av oljenivå på høytrykkspumpe. OBS Fare for skade! Dersom oljen er melkeaktig skal Kärcher kundeservice straks kontaktes. Rengjør sil i vanntilkobling. Sil i lavvannssikringen rengjøres. Rengjør filter på rengjøringsmiddelsu- geslange. Avkalk maskinen. La kundeservice gjennomføre vedlike- hold av maskinen. Skift olje Ha klar oppsamlingsbeholder for ca. 1 liter olje. Skru ut oljeavtappingsskrue. La oljen renne ut i oppsamlingsbehol- der. Skru inn oljeavtappingsskrue. Fyll på ny olje lagsomt opp til merket MAX i oljebeholderen. Merk: Unngå om mulig luftbobler. For oljetyper og fyllingsmengde, se Tek- niske data. Vedlikeholdsarbeid på motoren skal utfø- res etter anvisningene i bruksanvisningen fra motorprodusenten. Ved avleiringer i rørene stiger strømnings- motstanden slik at motstanden blir for stor for motoren. FARE Eksplosjonsfare fra brennbare gasser! Ved avkalkning er det forbudt å røke. Sørg for god utlufting. FARE Fare for etseskader fra syren! Bruk verne- briller og vernehansker. Prosedyre: Til fjerning av kalk er det kun tillatt å benytte offentlig godkjente kjelesteinshindrende midler med godkjenningsmerke. – RM 100 (Best.nr. 6.287-008) løser opp forkalkinger og enklere forbindelser av kalk ogrester av vaskemidler. – RM 101 (best.nr. 6.287-013) løser av- leiringer som ikke lar seg fjerne med RM 100. Fyll en 20 liters beholder med 15 l vann. Tilsett 1 liter kjelesteinshindrende mid- del. Kople vannslangen direkte på pumpe- hodet og heng den andre enden i behol- deren. Stikk det tilkoplede stålrøret uten dyse ned i beholderen. Start motoren iht. bruksanvisningen fra motorprodusenten. Åpne for høytrykkspistolen under avkal- kingen uten å stenge den igjen. Apparatbryter stilles til arbeidstempera- tur 40 °C. LA appratet gå til arbeidstemperaturen er nådd. Slå av apparatet og la det stå i 20 mi- nutter. Høytrykkspistolen må forbli åpen. Pump deretter apparatet tomt for vann. Pleie og vedlikehold Vedlikeholdsintervaller Daglig Ukentlig Månedlig Etter 500 driftstimer, minimum årlig Vedlikeholdsarbeider Høytrykkspumpe Brukt olje skal deponeres miljøriktig eller leveres på et godkjent oppsamlingssted. Motor Avkalk maskinen 135NO– 10 Merk: Vi anbefaler deretter at en alkalisk løsning (f.eks. RM 81) pumpes gjennom apparatet via beholderen for rengjørings- middel i den hensikt å beskytte mot korro- sjon og for nøytralisering av syrerester. OBS Fare for skade! Dersom vann fryser i maskinen, kan dette føre til at deler i maskinen skades. – Om vinteren må maskinen oppbevares frostfritt, ellers må den tømmes fullsten- dig. Ved lengere pauser i arbeidet vil vi anbefale at det pumpes et frostbe- skyttelsesmiddel gjennom maskinen. – Dersom frostfri lagring ikke er mulig må apparatet demonteres (driftsopphold). Tapp ut vannet: Skru av vanntilførselslange og høy- trykkslange. Tilførselsledning på tankbunn skrus av og varmeslangen tømmes. La apparatet gå i maks. 1 minutt til pum- pe og slanger er tomme. Spyl frostvæske gjennom apparatet: Merk: Følg bruksanvisning for frostvæsken. Fyll på vanlig frostvæske i flottørbehol- deren. Slå på maskinen (uten brenner) til mas- kinen er spylt helt igjennom. Dermed oppnås en viss korrosjonsbeskyt- telse. FARE Fare for skader dersom apparatet startes utilsiktet. Før arbeid på maskinen, trekk ut tennpluggen eller koble fra batteriet. Fare for brannskader! Kom aldri i berøring med eksosanlegg, sylinder eller kjølerib- ber. – Drivstofftank tom Fyll opp. – Beholder for avkalkingsmiddel er tom, av tekniske grunner er det alltid litt igjen i beholderen. Fyll opp. – Elektrodene i beholderen er tilsmusset. Elektrodene rengjøres. Ta hensyn til anvisningene i motorprodu- sentens bruksanvisning! – Drivstofftank tom Fyll opp. – HDS 1000 BE: Tennplugg (motor) til- smusset/defekt Rengjøring eller skift tennplugg. – Høytrykkspumpens sikkerhetstermo- stat har koblet ut apparatet etter lenge- re tids kretsløpdrift. La maskinen avkjøles, og start den der- etter på nytt. For dette, se avsnitt ”Driftsavbrudd”. – Turtall på motoren er for lavt Kontroller motorens driftsturtall (se Tek- niske data). – HDS 1000 BE: Tennplugg (motor) til- smusset/defekt Rengjøring eller skift tennplugg. – Dyse er tilstoppet/utspylt Rengjør evt. skift dyse. – Sil i vanntilkobling er tilsmusset Rengjør sil – Vanntilførsel er for liten Kontroller vanntilførselsmengden (se Tekniske data). – Tilførselledning til pumpen er utett eller tilstoppet. Kontroller samtlige tilførselledninger til pumpen. – Luft i systemet Luft ut pumpen: Innstill rengjøringsmiddeldoseringsven- tilen på ”0”. Åpne vannkranen. Frostbeskyttelse Feilretting Kontrolllampe drivstoff lyser Kontrollampe avkalkingsmiddel lyser Apparatet går ikke Apparat bygger ikke opp trykk 136 NO– 11 Start motoren iht. bruksanvisningen fra motorprodusenten. For lufting av maskinen; skru av dysen og la maskinen gå til vannet kommer fritt for bobler. Slå av maskinen og skru på dysen igjen. – Lekkasje fra pumpe Merk:3 dråper/minutt er tillatt. Ved større utetthet skal apparatet kon- trolleres av kundeservice. – Tilførselledninger til pumpen er utett Kontroller samtlige tilførselledninger til pumpen. – Luft i systemet Luft ut pumpen: Innstill rengjøringsmiddeldoseringsven- tilen på ”0”. Åpne vannkranen. Start motoren iht. bruksanvisningen fra motorprodusenten. For lufting av maskinen; skru av dysen og la maskinen gå til vannet kommer fritt for bobler. Slå av maskinen og skru på dysen igjen. – Rengjøringsmiddel-sugeslange med fil- ter er utett eller tilstoppet. Rengjør rengjøringsmiddelsugeslange og filter. – Tilbakeslagsventilen i rengjøringsmiddel-sugeslangetilkob- lingen kleber seg fast. Kontroller evt. rengjør tilbakeslagsven- tilen i rengjøringsmiddel-sugeslangetil- koblingen. – Rengjøringsmiddel-doseringsventil er lukket eller utett/tilstoppet Åpne rengjøringsmiddel-doseringsven- til, eller kontroller/rengjør den. – Dysen er tilstoppet Rengjør dyse. – Kalkavleiringer i maskinen Avkalk maskinen. – Sil i lavvannssikringen tilsmusset Rengjør sil – Overstrømningsventil defekt Skift overstrømningsventil (kundeser- vice). – Drivstofftank tom Fyll opp. – Vannmangel Kontroller vanntilkobling, kontroller til- førselsledning. Sil i lavvannssikringen rengjøres. – Drivstoffilter tilsmusset Skift drivstoffilter. – Ingen tenngnist Dersom det ikke sees en tenngnist gjennom glasset ved drift, skal appara- tet kontrolleres av kundeservice. – Arbeidstrykk/tilførselsmengde er for høyt Reduser arbeidstrykk/matemengde på høytrykkspistolen. – Rustet varmeslange Kundeservice må fjerne sot fra appara- tet. Dersom feilen ikke kan rettes opp, må apparatet kontrolleres av kundeservice. Høytrykkspumpe utett Høytrykkspumpen vibrerer (slag) Apparatet suger ikke inn rengjøringsmiddel Overstrømningsventil går kontnuerlig på/av ved åpen høytrykkspistol Brenner tenner ikke Innstilt temperatur oppnås ikke veddrift med varmt vann Kundetjeneste 137NO– 12 Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i ga- rantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. Bruk bare originalt tilbehør og originale re- servedeler; de garanterer for en sikker og problemfri drift av maskinen. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com. Vi erklærer hermed at maskinen angitt ned- enfor oppfyller de grunnleggende sikker- hets- og helsekravene i de relevante EU-di- rektivene, med hensyn til både design, kon- struksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet. 5.957-090 5.957-091 Undertegnede handler på vegne av og med fullmakt fra styret. Ansvarlig for dokumentasjon: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2018/08/01 Garanti Tilbehør og reservedeler EU-samsvarserklæring Produkt: Høytrykksvasker Type: 1.811-xxx Relevante EU-direktiver 2006/42/EF (+2009/127/EF) 2000/14/EF 2014/30/EU Anvendte overensstemmende normer EN 55012: 2007 + A1: 2009 EN 60335–1 EN 60335–2–79 Anvendt metode for samsvarsvurdering 2000/14/EF: Vedlegg V Lydeffektnivå dB(A) HDS 1000 BE Målt: 106 Garantert: 108 HDS 1000 DE Målt: 105 Garantert: 107 Chairman of the Board of Management Director Regulatory Affairs & Certification 138 NO– 13 Tekniske data

• Maskinen kan bruke drivstoff E10 Vanntilkobling Vanntilførsels-temperatur (max) °C 30 30 Tilførselsmengde (min) l/time (l/ min) 1000 (16,7) 1000 (16,7) Tilførselstrykk (max) MPa (bar) 0,6 (6) 0,6 (6) Tilførselsslange Best.nr. 4.440-207.0 4.440-207.0 Tilførselsslange – lengde m 7,5 7,5 Tilførselsslange – min. diameter " (tommer) 3/4 3/4 Sugehøyde fra åpen beholder 20 ºC m 1 1 Effektspesifikasjoner Vannmengde l/time (l/ min) 450-900 (7,5- 15) 450-900 (7,5- 15) Arbeidstrykk vann (med standarddyse) MPa (bar) 4-21 (40-210) 4-20 (40-200) Dysestørrelse på standarddyse -- 047 050 Maks. driftstrykk (sikkerhetsventil) MPa (bar) 23 (230) 23 (230) Maks. arbeidstemperatur varmtvann °C 98 98 Rengjøringsmiddeloppsug l/time (l/ min) 0-40 (0-0,7) 0-40 (0-0,7) Brennereffekt kW 59 59 Maksimal fyringsoljeforbruk kg/h 5,6 5,6 Rekylkraft høytrykkspistol (maks.) N 51 51 Registrerte verdier etter EN 60335-2-79 Støy Støytrykksnivå L

dB(A) 3 2 Støyeffektnivå L

dB(A) 108 107 Hånd-arm vibrasjonsverdi Høytrykkspistol m/s

Mål og vekt Lengde x bredde x høyde mm 1100 x 750 x
