SP 5 Dual - Pumpe Kärcher - Gratis bruksanvisning og manual

Produkttype	Drenasjepumpe
Merke	Kärcher
Modell	SP 5 Dual
Bruk	Privat husholdningsbruk
Nominell effekt	500 W
Nettspenning	230-240 V
Nettfrekvens	50 Hz
Maks. vannmengde	9500 l/t
Maks. trykk	0,7 bar
Maks. løftehøyde	7 m
Maks. nedsenkingsdybde	7 m
Maks. partikkelstørrelse	20 mm
Vekt (uten tilbehør)	4,8 kg
Lengde på strømkabel	10 m
Luftingsanordning	Automatisk
Driftsmodus	Automatisk (flottørbryter) / Manuell
Fleksibel tilkobling	Quick-Connect
Filterkurv	Justerbar (2 posisjoner)
Bryterhøyde (auto-modus, høy posisjon)	255-310 mm (start), 115-220 mm (stopp)
Restvannshøyde (manuell modus, transport)	25 mm
Restvannshøyde (manuell modus, flat sug)	1 mm
Vedlikehold	Ingen vedlikehold nødvendig
Frostbeskyttelse	Tøm enheten helt og oppbevar frostfritt
Garanti	I henhold til landets betingelser, material-/produksjonsfeil

Ofte stilte spørsmål - SP 5 Dual Kärcher

Hvilke væsker kan jeg pumpe med Kärcher SP 5 Dual?

Du kan pumpe ferskvann, bassengvann med doserte tilsetninger, rengjøringsløsninger, og vann med partikler opptil 20 mm. Skal ikke brukes til ufiltrert avløpsvann eller aggressive væsker.

Hvordan justerer jeg filterkurven?

Filterkurven har to posisjoner. For å bytte, blokker pumpen mellom føttene, ta tak i håndtaket og drei det mot høyre for å løsne kurven. Plasser den i ønsket posisjon, og fest den ved å dreie håndtaket mot venstre.

Hva gjør jeg hvis pumpen ikke starter eller stopper plutselig?

Kontroller strømforsyningen (sikringer og stikkontakter). Hvis termobryteren har utløst, koble fra pumpen, la den avkjøles, rengjør sugeområdet og unngå tørrkjøring.

Hvordan fungerer automatisk modus?

Flottørbryteren styrer start og stopp basert på vannivået. Sett flottøren i høy posisjon for uovervåket bruk. Pumpen starter når flottøren stiger og stopper når den synker.

Hva er minimum restvannshøyde i manuell modus?

I manuell modus med kurven i « flat sug »-posisjon, kan restvannshøyden nå 1 mm. I posisjonen for transport av skittent og rent vann er den 25 mm. La aldri pumpen stå uten tilsyn i manuell modus.

Kan jeg bruke pumpen kontinuerlig?

Nei, apparatet er ikke egnet for kontinuerlig drift (f.eks. fontene- eller permanent dreneringspumpe). Bruk det kun til midlertidige pumpinger.

Hvordan beskytter jeg pumpen mot frost?

Etter bruk, tøm pumpen og slangen helt. La det tørke, og oppbevar deretter på et frostfritt sted. Frost kan skade apparatet.

Hvilke tilbehør og reservedeler anbefales?

Bruk utelukkende originalt Kärcher-tilbehør og -reservedeler for å sikre sikkerhet og funksjon. Du kan bestille dem på www.kaercher.com.

Hva gjør jeg hvis Quick-Connect ikke åpner eller lukker seg?

Pluggsystemet er sannsynligvis tilsmusset. Ta av klemmen, rengjør den grundig, og sett den på plass igjen.

Hvordan optimaliserer jeg pumpens vannmengde?

For maksimal vannmengde, bruk en kort og stordiameter slange, reduser løftehøyden, og minimer trykktap på grunn av tilbehør.

BRUKSANVISNING SP 5 Dual Kärcher

• Afvanding af bygningsdele ved oversvømmelser
• Om- og udpumpning af beholdere
  ● Vandaftapning fra brønde og skakter
• Pumpning af ferskvand fra både og yachter

Tilbehør og reservedele

Informationer om tilbehør og reservedele findes på www.kaercher.com.

Leveringsomfang

Tilslutningsstudsen er vedlagt løst sammen med apparatet.

Fare for tilskadekomst og beskadigelse

Tøm apparat og tilbehør helt.

Pleje og vedligeholdelse

Apparatet er vedligeholdelsesfrit.

Hjælp ved fejl

Generelle merknader	41
Forskriftsmessig bruk.	41
Miljøvern	41
Tilbehør og reservedeler	42
Leveringsomfang	42
Garanti	42
Beskrivelse av apparatet	42
Montering.	42
Igangsetting	42
Drift	43
Transport	44
Lagring.	44
Stell og vedlikehold	44
Utbedring av feil.	44
Tekniske data	45

Generelle merknader

Les denne oversettelsen av den originale driftsveiledningen

før apparatet tas i bruk første gang, og følg

de vedlagte sikkerhetsanvisningene. Følg disse anvisningene.

Oppbevar begge deler til senere bruk eller for annen eier.

Forskriftsmessig bruk

Apparatet skal kun brukes til private formål. Forskriftsmessig bruk:

• Drenering av bygningsdeler ved oversvømmelse
  ● Pumpe om og ut av beholdere
• Vannuttak fra brønner og sjakter
• Pumpe ferskvann ut av båter og yachter Merknader ang. funksjonsmåte, se kapittel Betjening

• Ferskvann inntil angitt tilskitningsgrad, maks. partikkelstørrelse, se kapittel Tekniske data
• Vann fra svømmebasseng ved korrekt dosering av tilsetningsmidler
• Vaskevann

Ikke-forskriftsmessig bruk

Merknad

Produsenten er ikke ansvarlig for eventuelle skader forårsaket av ikke-forskriftsmessig eller feil bruk.

Apparatet er ikke egnet for uavbrutt pumpedrift (f.eks. kontinuerlig sirkulasjonsdrift i en dam) eller som stasjonær installasjon (f.eks. som løfteanlegg, pumpe i springbrønn).

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på milnnlig måte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, bat-

teripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.de/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet.

Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Leveringsomfang

Apparatets leveringsomfang er vist på emballasjen. Kontroller at innholdet i pakken er komplett når du pakker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Beskrivelse av apparatet

I denne bruksanvisningen beskrives maks. utstyr. Alt etter modell kan det være ulike leveringsomfang (se emballasjen).

Figurer, se grafikkside

Figur A

①Bærehåndtak
②Nettkabel med støpsel
③ Automatisk ventilasjonsanordning
④ Slangetilkobling Quick-Connect
⑤Tilkoblingsstusser
⑥Låsing flottørbryter
⑦Høydejustering flottørbryter
⑧Flottørbryter
⑨ Innstilling filterkurv
⑩Filterkurv

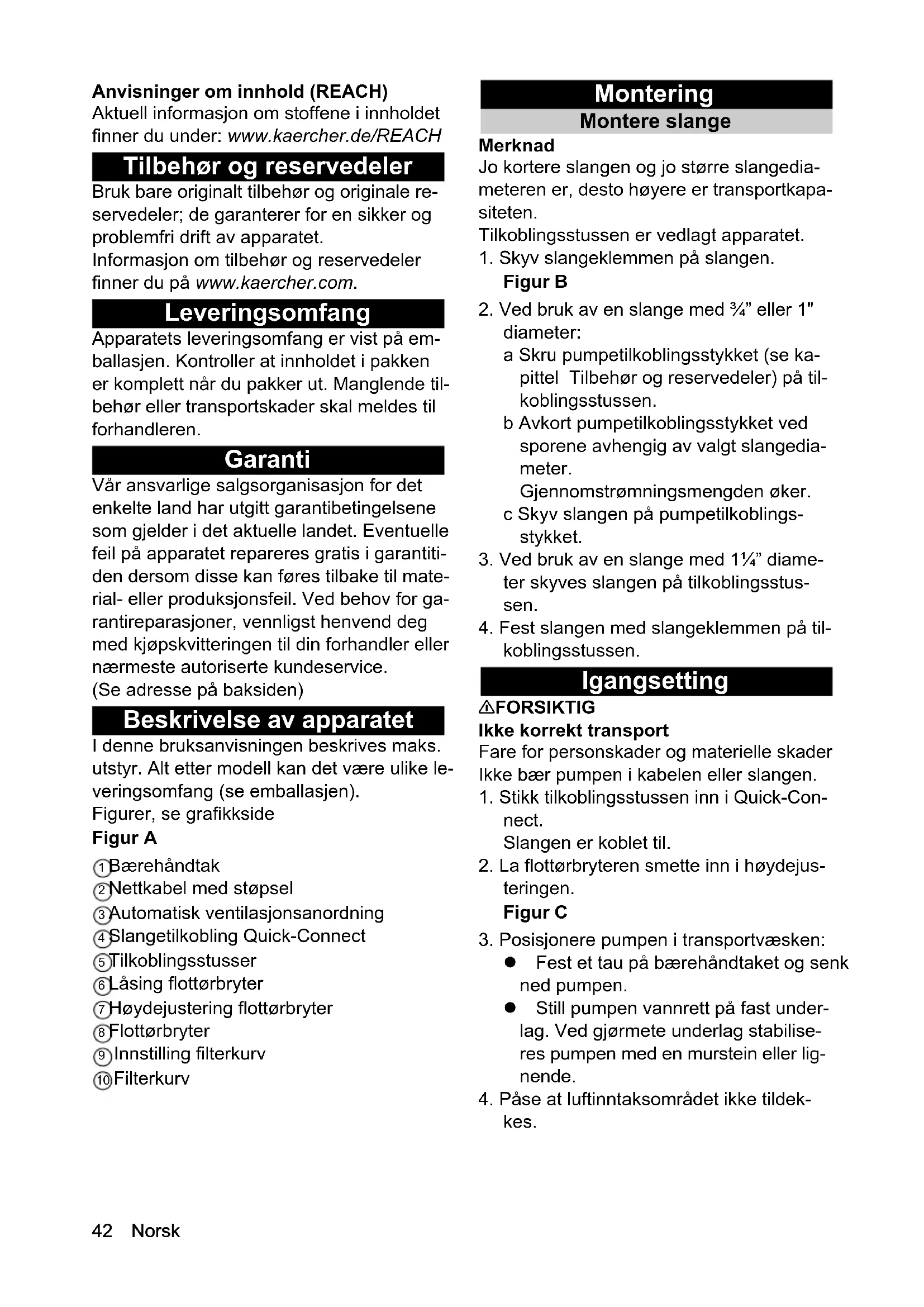

Montering

Montere slange

Merknad

Jo kortere slangen og jo større slangediameteren er, desto høyere er transportkapasiteten.

a Skru pumpetilkoblingsstykket (se kapittel Tilbehør og reservedeler) på tilkoblingsstussen.
b Avkort pumpetilkoblingsstykket ved sporene avhengig av valgt slangediameter.

Gjennomstrømningsmengden øker.

c Skyv slangen på pumpetilkoblings- stykket.

1. Stikk tilkoblingsstussen inn i Quick-Connect.

1. La flottørbryteren smette inn i høydejusteringen.

Figur C

1. Posisjonere pumpen i transportvæsken:

2. Fest et tau på bærehåndtaket og senk ned pumpen.

3. Still pumpen vannrett på fast underlag. Ved gjørmete underlag stabiliseres pumpen med en murstein eller lignende.

4. Påse at luftinntaksområdet ikke tildekkes.

Drift

Automatisk ventilering

Ved lavere væskenivå slippes eventuelt innsugingsluften eller pumpeluften ut via den automatiske ventilasjonsanordningen. I tillegg til luft kan det også sive ut væske.

Figur D

Filterkurven kan brukes i 2 stillinger.

Figur E

	Brukt- og rentvannstransportVi anbefaler denne filterkurvstillingen når pumpingen begynner, fordi pumpens transportkapasitet da er på det høyeste.
	Avsuging til minimal vannhøyde I denne filterkurvstillingen eravsuging inntil 1 mm rest-væskehøyde mulig i manuell drift.

1. Still pumpen på bunnen.
2. Klem pumpen fast mellom beina og ta tak i bærehåndtaket.
3. Vri håndtaket til høyre for å åpne filterkurven.
4. Sett filterkurven i ønsket stilling.
5. Vri håndtaket til venstre for å lukke filterkurven.

Automatisk drift

Ved automatisk drift styrer flottørbryteren pumpingen automatisk.

Pumpen kobles inn så snart det økende væskenivået gjør at flottørbryteren när inn-koblingshøyden.

Pumpen kobles ut så snart det synkende væskenivået gjør at flottørbryteren när utkoblingshøyde.

Sørg for at flottørbryteren kan bevege seg fritt.

Merknad

Koblingshøydene varierer avhengig av:

• Flottørbryterens posisjon
• Kabellengde mellom flottørbryter og låsing.
  Kabelen må være minst 2,5 cm lang. Vi anbefaler å beholde den forhåndsinnstilte kabellengden.

For informasjon om innkoblingshøyder, se kapittel Tekniske data.

1. Still inn flottørbryteren via høydejusteringen og still inn kabellengden mellom flottørbryteren og låsingen.

Merknad

Drives pumpen uten tilsyn, skal flottør-bryteren alltid stilles inn på øvre posisjon for å sikre at pumpen sikkert kan kobles ut.

Figur F

Er flottørbryteren stilt inn på nedre posi- sjon, må kabellengden mellom flottør- bryter og låsing stilles inn på 2,5 cm, se merking på kabelen.

Figur G

1. Sett filterkurven i stillingen «Brukt- og rentvannstransport».

2. Sett støpselet inn i stikkontakten.

Manuell drift

Ved manuell drift er pumpen koblet inn hele tiden.

Restvæskenivået (se kapittel Tekniske data) kan kun nås i manuell drift.

OBS

Pumpen tar skade ved tørrkjøring

∅kt slitasje

Ikke la pumpen gå uten tilsyn i manuell drift.

Slå av pumpen ved tørrkjøring.

1. Fest flottørbryteren med knasten vendt oppover i låsingen.

Figur H

1. Still filterkurven i ønsket stilling, avhen-gig av væskenivået (min. væskenivå og restvæskenivå, se kapittel Tekniske data).

2. Sett støpselet inn i stikkontakten.

Transportmengden er større:

• jo lavere transporthøyden er
• jo større diameter på slangen som brukes er
• jo kortere den anvendte slangen er
• jo lavere trykktap det tilkoblede tilbehøret forårsaker

Avslutte driften

1. Fjern smuss fra apparatet.

2. Transporter rent vann.
   ● Gjennomspyl pumpen.

3. Trykk på tasten for Quick-Connect og trekk av tilkoblingsstussen.

Figur I

Slangen er fjernet.

1. Fjern ev. rester fra slangen og Quick-Connect.
2. Trekk støpselet ut av stikkontakten.

Transport

- Bære apparatet.

• Løft og bær apparatet i bærehåndtaket.
• Fest et tau på bærehåndtaket og trekk og bær apparatet i tauet.

- Transport av apparatet i kjøretøy.

Apparater som ikke er helt tømt, kan bli ødelagt av frost.

Stell og vedlikehold

Apparatet er vedlikeholdsfritt.

Utbedring av feil

Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

1. Trekk støpselet ut av stikkontakten og sett det inn igjen flere ganger, inntil væske suges inn.

1. Trekk støpselet ut av stikkontakten.
2. Rengjør inntaksområdet.

1. Kontroller sikringer og elektriske forbindelser.

Bimetallbryteren har slått av pumpen på grunn av overoppheting.

1. Trekk støpselet ut av stikkontakten.
2. La pumpen avkjøles.
3. Fjern smusspartikler i inntaksområdet.
4. Rengjør inntaksområdet.
5. Forhindre tørrkjøring av pumpen.

1. Trekk støpselet ut av stikkontakten.
2. Rengjør inntaksområdet.

Transportkapasiteten avtar

1. Trekk støpselet ut av stikkontakten.
2. Rengjør inntaksområdet.

Transportkapasiteten er for lav

Maks. transporthøyde er overskredet.

Det er valgt feil diameter og lengde på slangen.

• Vær obs på maks. transporthøyde, se kapittel Tekniske data.
• Velg en større slangediameter eller en kortere slange om nødvendig, se kapittel Optimere transportmengden.

Quick-Connect lar seg ikke åpne eller lukke

Stikksystemet er skittent.

1. Ta av klipsen.
2. Rengjør klipsen.
3. Monter klipsen.

1. Løsne skruene med en skrutrekker.
2. Fjern filterkurven.
3. Rengjør filterkurven.
4. Monter filterkurven.

Tekniske data

Elektrisk tilkobling
Nettspenning V 230-		240
Nettfrekvens Hz 50
Nominell effekt W 500
Effektspesifikasjoner apparat
Transportmengde (maks.) l/t 9500
Trykk (maks.) bar 0,7
Transporthøyde (maks.)	m	7
Nedsenkningsdybde (maks.)	m	7
Partikkelstørrelse (maks.) for de godkjente transport-væskene	mm	20

Automatisk drift
Innkoblingshøyde flottør-bryter (låsing øverste posisjon)	mm	255-310
Utkoblingshøyde flottør-bryter (låsing øverste posisjon)	mm	115-220
Innkoblingshøyde flottør-bryter (låsing nederste posisjon)	mm	155-210
Utkoblingshøyde flottør-bryter (låsing nederste posisjon)	mm	40-120

Manuell drift
Min. væskehøyde brukt- og rentvannstransport	mm	60
Restvæskehøyde brukt- og rentvannstransport	mm	25

Min. væskehøyde avsu-ging til minimal vannhøyde	mm	40
Restvæskehøyde avsu-ging til minimal vannhøyde	mm	1

Mål og vekt
Vekt (uten tilbehør)	kg	4,8
Nettledning
Kabellengde	m	10

Med forbehold om tekniske endringer.

Innehåll

Transporteffekten avtar
