BRUKSANVISNING 533RS HUSQVARNA

Max. varvatal pa utgaende axel, rpm

max 10000rpm

Montering av transportskydd 15

Filning av sagklinga

Montering av transportskydd

Rengöring av luftfilter

(543RS, 553RS)

Inoljning av skumplastfilter

(533RS)

Utrustad med sagklinga (original) 97 103

Vibrationsnivaer

(se anm. 3)

Ekvivalenta vibrationsnivær (ahv.ed) i handtag uppmatt enligt EN ISO 11806

och ISO 22867, m/s²

Brug skridsikre og stabile stovler.

Choker: Stil chokeren i chokestilling.

Brændstofpumper

Brug skridsikre og stabile stovler.

GENERELLE SIKKERHEDSINSTRUKTIONER

TOJ

Brug rivefast materiale i tojet og undga alt for Iostsiddende toj, som nemt saetter sig fast i kviste og grene. Brug altid kraftige, lange bukser. Baer icke smykker, shorts ell er sandaler, og g icke barfodet. Sorg for, at haret icke hanger neden for skuldrene.

FORSTEHEJELP

Kontroller, at gasreguleringen og gasreguleringslåsen gär let, og at returfjedersystemet fungerer.

Se anvisningerne under overskriften Start. Start maskinen, og giv fuld gas. Slip gasreguleringen, og kontrotler, at skareudstyret standser, og at det forbliver i stilstand. Hvis skareudstyret roterer med gasreguleringen i tomgangsstilling, kal karburatorens

GENERELLE SIKKERHEDSINSTRUKTIONER

Graesklinge og graeskniv er beregnet til rydning af grovere graes.

Trimmerhoved er beregnet til graestrimning.

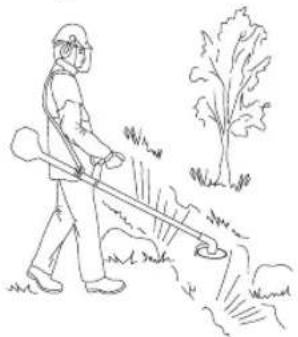

Grundregler

Transport og opbevaring

• Kontroller, at trimmerhovedet og trimmerbeskyttelsen er intakte og fri for revner. Udskift trimmerhoved eller

Graestrimming med trimmerhoved

Trimming

• Undgå at lade trimmerhovedet have permanent kontakt med jorden ved normal klipning. En södan kontakt kan medføre skader og slitage pa trimmerhovedet.

Fejning

Afmonter luftfilterdaekslet, og fjern filtret. Blaes det rent med trykluft.

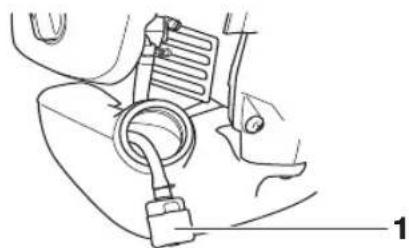

(533RS)

Slaglaengde, mm 26 31,1 31,1

Tomgangsomdrejninger, o/min. 3000 3000 2800

Anbefalet maks. rusningshestighed, o/min. 11500 12000 13000

EF-overensstemmelseserklæring

ADVARSEL! En ryddesag, buskrydder erler trimmer som brukes ufsorsiktig erller feilaktig, kan vare et farlig redskap som kan forarsake alvorlige skader ellere ddsfall forBrukeren eiler andre. Det er meget viktig at du leser og forstar innholdet i donne bruksanvi

Les noye gjennom
bruksanvisingen og forsta
innholdet fdr du brukermaskinen.

Bruk alltid:

• Vernehjelm dersom det kan foreligge fare for fallende gjenstander.
  Godkjent horselsvern
  Godkjent oeyvern

Maks. turtall pa utgaende aktel, o/min

Dette Produktet er i overensstemmelse med gjeldende CE-direktiv.

Se opp for gjenstander som slynges ut og rikosjetterer.

Bruker av maskinen skal sorge for at\ inke menskeser eller dyrkommen\ nærmere enn 15 meter mens\ arbeitet pagar.

Maskiner utstyrt med sagklinge eller gressklinge kan kastes kraftig til siden hvis klingenkommen i kontakt med en fast gjenstand. Dette kalles klingekast. Klingen kan kappe av en arm erer et ben. Sorg altid for at det er minst 15 meters avstand fra maskinen til mennesker og dyr.

Bruk alltid godkjente vernehansker.

Bruk sklisikre og solide stovler.

Choke: Still chokehendelen i choke-stilling.

Brennstoffpumpe

Stoyutslipp til omgivelsene ifolge EFs direktiv. Maskinens utslipp angis i kapitlet Tekniske data og pa klistremerke.

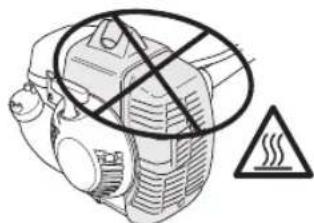

Hold alle deler av kroppen borte fra varme overflater.

Typeskiltet viser serienummeret. yyy er produksjonsar, ww er produksjonsuke.

Øvrge symboler/klistremerker angitt pa maskinen gjelder spesifikke krav for sertifiseringer pa visse markerd.

Kontroll og/eller vedlikehold skal utfores med avslatt motor og med stoppbryteren i STOP-stilling.

Bruk alltid godkjente vernehansker.

Godkjent oyevern ma brukes.

yyyywwxxxxxx

Norwegian - 221

INNHOLD

Innhold Før start ma man legge merke til

SYMBOLFORKLARING

Symboler 221

INNNHOLD

Innhold 222

For start mā man legge merke til folgende: 222

INNLEDNING

Kjarekunde 223

HVAER HVA?

Personlig verneutstyr 225

Maskinens sikkerhetsutstyr 226

Skjareutstyr 229

MONTERING

Montering av styre og gasshandtak 231

Montering av klinge og trimmerhode 231

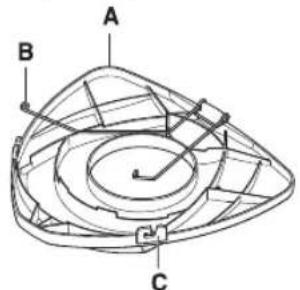

Montere transportbeskyttelsen 234

Tilpassing av sele og ryddesag 234

BRENNSTOFFHÄNDERTERING

Brennstoffsikkerhet 235

Brennstoff 235

Fylling av brennstoff 236

STARTOGSTOPP

Kontroll for start 237

Start og stopp 237

ARBEIDSTEKNIKK

Generelle arbeidsinstruksjoner 239

VEDLIKEHOLD

Forgasser 244

Luftfilter 244

Bensinfilter 245

Vinkelgir 245

Tennplugg 245

Vedlikeholdsskjema 247

TEKNISKE DATA

Tekniske data 248

EF-erklaring om samsvar 250

folgende:

Les noye gjennom bruksanvisningen.

ADVARSEL! Langvarig ekspondering overfor stoy kan gi varige horselsskader. Bruk derfor alltid godkjent horselsvern.

ADVARSEL! Maskinens opprinnelige konstruksjon ma ikke under noen omstendighet endres uten produsentens tillatelse. Bruk alltid original tilleggsutstyr. U autoriserte endringer og/ eller tilleggsutstyr kan medfere alvorlige skader aller dodsfall for brukeren aller andere.

ADVARSEL! En ryddesag, buskrydder
eller trimmer som brukes ufsorskig
eller feilaktig, kan vare et farlig redskap som
kan forarsake alvorlige skader
dodsfall for Brukeren aller andre. Det er
meget viktig at du leser og forstar
innholdet i donne bruksanvisingen.

INNLEDNING

Kjarekunde

Gratuler med ditt valg om Å kjope et Husqvarna-product! Husqvarna har aner som går tilbake til 1689, da kong Karl XI fikk oppfert en fabrik ved kanten av Huskvarnaelven for produksjon av musketter. Plasseringen ved Huskvarnaelven var logisk, ettersom elven ble benyttet til a produsere vannkraft og pa den maten utgjorde et vannkraftverk. I de mer enn 300 ar Husqvarna-fabrikken har eksistert er det blitt produsert utallige produkter, alt fra vedovner til moderne kjokkenmaskiner, symaskiner, sykler, motorsykler m.m. I 1956 ble den forste motorgressklipperen lansert, fulgt av motorsagen i 1959, og det er pa dette området Husqvarna arbeider i dag.

Husqvarna er i dag en av verdens ledende produsenter av skogs- og hageprodukter med kvalitet og yteevne som hoyeste prioritet. Forretningsideen er a utvikle, produsere og markedsfrole produkter til skogs- og hagebruk samt byggog anleggsindustrien. Husqvarnas mal er ogsa a vare i forkant nar det gjelder ergonomi, brukervennliget, sikkerhet og miljotenkning, og det er derfor det er utviklet en rekke finesser for a forbedre produktene pa disse omradene.

Vi er overbevist om at du vil sette pris på vårt produits kvalitet og yteevne i lang tid fremover. Et kjop av et av våprodukter gir deg til gang til profesjonell hjelp med reparasjoner og service dersom noe tross alt skulle skje. Hvismaskinen ikke er kjøpt hos en av ∀are autoriserte forhandlere, sä spør dem etter nærmesto serviceverksted.

Vi hapér du vil ble fornoyd med maskinen din og at den vil vare din følgesvenn i lang tid fremover. Husk at dette bra克斯anvisingen er et verdipapir. Ved à folge dens innhold (brukt, service, vedlighold osv.) kan du vesentlig forlenge maskinens levetid og også öke dens bruktverdi. Sorg for a overlate bra克斯anvisingen til den nye eieren hvis du selger maskinen din.

Takk for at du bruker et Husqvarna-product!

Husqvarna AB arbeider lopende med a videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrorende bl.a. form og utseende uten varsel.

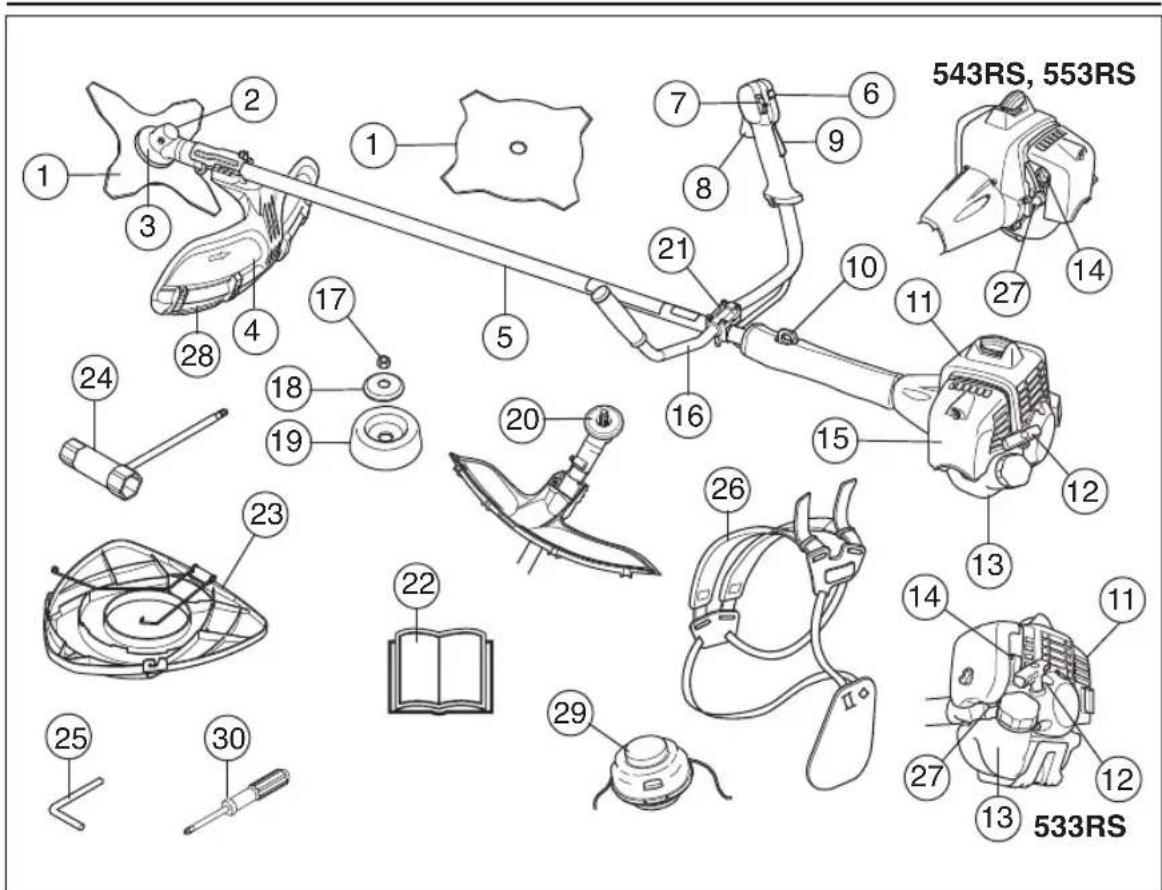

HVA ER HVA?

Viktig Personlig verneutstyr

VIGTIG!

Maskinen er bare konstruert for gresstrimming.

Det eneste tillegsutstyr du kan bruke motorenheten som drivkilde for, er de typer skjereutstyr vi anbefaler i kapitlet Tekniske data.

Bruken av deutsche maskinen kan vare regulert av nasjonal eller lokal lovgivning. Samsvar med oppgitt lovgivning.

Bruk aldri maskinen hvis du er trett eller syk, hvis du har drukket alkohol eller hvis du tar andre stoffer eller medisiner som kan pavarke synet, vurderingsevnen eller koordinasjonen.

Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".

Bruk aldri en maskin som er modifisert sik at den ilke lenger er i samsvar med originalutforelsen.

Bruk aldri en maskin som det er noe galt med. Utfor sikkerhetskontrollene og vedlikeholds- og serviceinstruktjonene i donne bruksanvisingen. Noen vedlikeholds- og servicetilitak ma utfores av erfarne og kualifiserte spezialister. Se instruktjonene under overskriften Vedlikehold.

Alle deksler, alt vern og alle handtak ma vare monter for maskinen startes. Pase at tennplugghen to tenningskabelen er uskadde for a unnga fare for elektrisk stot.

Brukere av maskinen skal sorge for at/DD mennesker.
eller dyr kommer naermere enn 15 meter under
arbeitet. Hvis flere arbeider pa samme sted, skal
sikkerhetsavstanden vare minst den doble trelungden,
dog minst 15 meter.

Foreta en inspeksjon av hele maskinen for suk. Se vedlikeholdsskjemaet.

ADVARSEL! Denne maskinen skaper et elektromagnetisk felt när den er i bruk. Dette feltet kan under visse omstendigheter forstyrre aktive aller passive medisinske implantater. For a redusere risikoen for alvorlig ullivstruende skade, anbefaler vi at personer medisinske implantater radforer seg med sin lege og produsenten av det medisinske implantatet for donne maskinen tas i bruk.

ADVARSEL! Å kjore en motor i et innestengt eller)darlig ventilert rom kan forarsake dodsfall ved kveling eller carbonmonoksidforgiftning.

VIGTIG!

En ryddesag, buskrydder aller trimmer som brukes uforsiktig aller feilaktig, kan vare et farlig redskap som kan forarsake alvorlige skader aller dodsfall for Brukeren aller andre. Det er meget viktig at du leser og forstar innholdet i donne bruksanvisningen.

Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer ici skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle vaere ute. Be forhandleren om hjelp ved valg av utstyr.

ADVAREL! Vær alltid oppmerksom pa varselsignaler eller tilrop ved bruk av horselsvern. Ta alltid av horselsvernet sa snart motoren er stanset.

HORSELSVERN

Horselsvern med tilstrekkelig lyddempende virkning skal brukes.

OYEVERN

Godkjent oyevern skal alltid brukes. Ved bruk av visir skal det ogsa brukes godkjente vernebriller. Godkjente vernebriller er slide som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land.

HANSKER

Hansker skal brukes ved behov, feks ved montering av skjaereutstyr.

STÖVLER

Bruk sklisikre og solide stovler.

GENERELLE SIKKERHETSINSTRUKSJONER

KLAER

Klaerne ma vare av materiale som taler riving, unnga bruk av altfor vide kler som lett henger seg fast i kvister og grener. Bruk alltid kraftige langbukser. Ikke bruk smykker, kortbukser erer sandaler, og gikke barbent. Pase at haret ikke henger nedenfor skuldrene.

FORSTEHEJELPSUTSTYR

Førstehjelpsutstyr ma alltid finnes for händen.

Maskinens sikkerhetsutstyr

I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilen funksjon det har og hvordan man utfomer kontroll og vedlikehold for a vare sikker pa at utstyret fungerer. Se kapitet Hva er hva? for a se hvor disse delene er plassert pa din maskin.

Maskinens levetid kan forkortes og risikoen for ulykker kan oke dersom vedlikehold av maskinen ici utfores pa riktig mate og dersom service og/eller reparasjoner icke er fagmessig utfort. Kontakt narmeste serviceverksted dersom du trenger yterligere opplysninger.

VIGTIG! All service og reparasjon av maskinen krever spesialutdanning. Dette gelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke bestar alle kontrollene som er oppgitt nedenfor, ma du oppsoke et serviceverksted. Kjop av vareprodukter garanterer at du kan fæ utførn en fagmessig reparasjon og service. Hvis maskinen ikke er kjopt hos en av vare sericefaghandlere, sa spør dem etter næmeste serviceverksted.

ADVARSEL! Bruk aldri en maskin med defekt sikkerhetsutstyr. Maskinens sikkerhetsutstyr skal kontrolleres og vedlikeholds som beskrevet i dette avsnittet. Hvis maskinen违法犯罪 alle kontrollene, ma serviceverksted oppsookes for reparjon.

Gassregulatorsperre

Gassregulatorsperren er konstruert for a hindre at gassregulatoren aktiveres ufrivillig. Nar sperren (A) trykkes ned i handtaket (= nar man holder rundt handtaket), frikuples gassregulatoren (B). Nar grep投资人 slppes, tilbakestilles bade gassregulatoren og sperren til sin opprinnelige posisjon. Dette skjer via to returfjærsystemer som fungerer

uavhengig av hverandre. Denne posisjonen innebaerer at gassregulatoren automatisk Iaes pa tomgang.

Kontroller at gassregulatoren er lasti tomgangsstilling nargassregulatorsperren er i sin utgangsposisjon.

Trykk inn gassregulatorsperren og kontroller at den gartilbake til sin opprinnelige stilling nar den slippes.

Kontroller at gassregulatoren og gassregulatorsperren gar lett og at returfjærsystemet fungerer.

Se anvisninger under overskriften Start. Start maskinen og gi full gass. Slipp gassregulatoren og kontroller at skjæreutstyret stanser og at det blir stænde stille. Hvis skjæreutstyret roterer när gassregulatoren star i tomgangsstilling ma forgasserens tomgangsjustering

GENERELLE SIKKERHETSINSTRUKSJONER

kontrolleres. Se anvisninger under overskriften Vedlikehold.

Stoppbryter

Stopbryteren skal brukes for a sla av motoren.

Start motoren og kontroller at motoren blir slatt av nár stoppbryteren fores til stoppstilling.

Denne skjermen skalhindre at lose gjenstander slynges ut motBrukeren. Skjermen hindrer ogsaBrukeren i a komme ikontakt med skjaereutstyret.

Kontroller at vernet er uskadd og fritt for sprekkdannelser.
Skift vernet his det er blitt utsatt for slag ell her
sprekker.

Bruk alltid anbefalt vern for det spesifikke skjareutstyret. Se kapitlet Tekniske data.

ADVARSEL! Skjaereutstyr mä ikke under noen omstendigheter brukes uten at godkjent beskytteme er montert. Se kapitlet Tekniske data. Hvis feil eller defekt vern er montert, kan dette forårsake alvorlig persorskade.

Avvibreringsystem

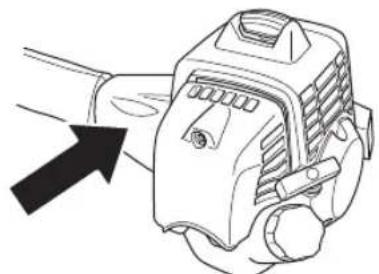

Din maskin er utstyrt med et avvibreringsystem som er konstruert for a gi en mest mulig vibrasjonsfri og behagelig bruk.

Bruk av feil viklet trimmertrad ell er av uskarpt ell feril skjaereutstyr (feil type eller feil filt, se anvisninger under Filing av blad) oker vibrasjonsnivaet.

Maskinens avvibreringssystem reduserer overforgen av vibrasjoner mellom motorenhet/skjareutstyr og maskinens handtak.

Kontroller at avvibreringselementene er hele og fast forankret. Kontakt Husqvarna-forhandleren for a skiffe vibrasjonsdempesystemet.

ADVARSEL! Overeksponering for vibrasjoner kan fore til blodkar-ller nerveskader hos personer som har blodsirkulasjonsforstyrelser. Oppsok lege his du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel pa slike symptomer er dovning, manglende felse, "kiling", "stikk", smerte, manglende eller reduset styrke, forandringer i hudens farge aller overflate. Disse symptomene opptrer vanligvis i fingrer, hender aller handledd. Risikoen kan oke ved lave temperaturer.

GENERELLE SIKKERHETSINSTRUKSJONER

Hurtigutloser

Foran finnes det en hurtigutloser som er lett akommen til som sikkerhetstiltak dersom motoren tar fyr erler i annen situasjon der det gjelder a frigjore seg fra maskinen og selen. Se anvisninger under Tilpassing av sele og ryddesag.

Kontroller at selens remmer er riktig plassert. När selen og maskinen er justert, kontroller at selens hurtigutlser fungerer.

Lyddemper

Lyddemperen er konstruert for á gi et lydniva som er sá lav't som mulig, og for á lede avgassene fra motoren bort fra Brukeren.

Bruk aldri en maskin som har defekt lyddemper.

Kontroller regelmessig at lyddemperen sitter fast i maskinen.

ADVARSEL! Lyddemperen inneholder kjemikalier som kan vare kreftfremkallende. Unngå kontakt med disse elementene dersom lyddemperen blir skadd.

ADVARSEL! Husk at: Motorens avgasser er varme og kan ineholde gnister som kan forarsake brann. Start derfor aldri maskinen innendors eller i nærhen av lettantennelig materiale!

Lase mutter

For visse typé skjæeutstyr brukes lase mutter til festing.

Trek til mutteren mot skjareutstyrets rotasjonsretning ved montering. Losne mutteren i skjareutstyrets rotasjonsretning ved demontering. (OBS! Mutteren er venstregjenget.) Trek til mutteren med klingemutternokkelen.

Lase mutterens nylonäsing ma ici vare sa slitt at den kan skrus med fingrene. Lasingen ma holde minst 1,5 Nm. Mutteren ma skiftes etter at den har vaert skrudd pa ca. 10 ganger.

GENERELLE SIKKERHETSINSTRUKSJONER

Skjareutstyr

Dette avsnittet omhandler hvordan du ved korrekt vedlikehold og bruk av riktig type skjaereutstyr:

Gjør maskinen minde utsatt for kast.
- Oppnár maksimal skjaereytesle.
- Øker skjaereutstyretts levetid.

VIGTIGI!

Bruk bare skjareutstyr sama n med den skjermen vi anbefaler! Se kapitet Tekniske data.

Hold korrekt viking! Følg vare instruksjoner og bruk anbefalt filmal.

ADVARSEL! Stans alltid motoren for du foretar arbeid pa skjareutstyret. Dette fortsetter a rotere ogsa etter at gassregulatoren er sluppet. Kontroller at skjareutstyret har stanset welt, og ta ledningen av tennpluggen for du begyinner noe arbeid pa det.

ADVARSEL! Feilaktig skjareutstyr eller feil filing av klingen oker risikoen for kast.

Skjaereutstyr

Sagblad er beregnet på bruk ved saging av vedignende treslag.

Gressklinge og gresskniv er beregnet pa bruk for rydding av grovere gress.

Trimmerhodet er beregnet pa trimming av gress.

Grunnregler

Bruk bare skjareutstyr sammen med den skjermen vi anbefaler! Se kapitlet Tekniske data.

Hold klingens tenner godt og korrekt fift! Falg vare instruksjoner og bruk anbefalt filmal. En klinge som er fift feil ell skadd oker risikoen for ulykker.

Hold korrekt viking på sagklingen! Følgäre instruksjoner og bruk anbefaltvikkeverktøy. En feilaktig vikket sagklinge øker risikoen for fastlåsing og kast som skader på sagklingen.

Kontroller skjareutstyret med henblickk pa skader og sprekkdannelse. Skadet skjareutstyr ma alltid skiftes.

Filing av gresskniv og gressklinge

• Se skjareutstyrets emballasje for korrekt filing.
  Klingen og kniven files med en enkelgradet flatfil.
• Fil alle eggene like mye for a beholde balansen.

GENERELLE SIKKERHETSINSTRUKSJONER

ADVARSEL! Kasser alltid et blad som er boyd, skjevt, sprukket, revnet aller skadet pa en uller annen mate. Forsok aldri a rette ut et skjevt blad for ny bruk. Bruk bare foreskrevne originalblader.

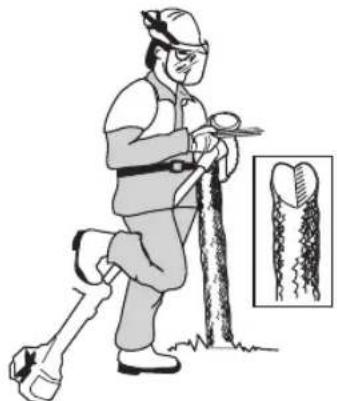

Filing av sagblad

• Se skjareutstyrets emballasje for korrekt filing. Et korrekt filt sagblad er en forutsetning for effektiv arbeid, og for a unnga unodig slitasje pa bladet og ryddesagen.

Sorg for a ha god stotte for bladet nár du filer. Bruk en 5,5 mm rundfil sammen med filholder.

• Filevinkel 15^ . Annenhver tann files mot hoyre og annenhver tann mot venstre. Hvis bladet er skadet pga. raging i stein, kan det i unntakstilfeller vare ndvendig a justere tennenes overside med flatfil. Dette gjores i sa fall for filing med rundfil. Filingen av oversiden ma vare lik pa alle Tennene.

• Juster vikkingen. Den skal vaere 1 mm.

Trimmerhode

VIGTIG!

Pass alltid pa at trimmertraden lindes hard og jevtn rundt trommelen, ellers oppstar det helseskadelige vibrasjoner i maskinen.

• Bruk bare de trimmerhoder og trimmertråder som anbefales. De er utprovd av produsenten for a passet til en viss motorstørrelse. Dette er spesielt viktig nár et helautomatisch trimmerhode brukes. Bruk kun anbefalt skjæeutstyr. Se kapitlet Tekniske data.

• Generelt krever en mindre maskin sma trimmerhoder og omvendt. Dette skyldes at ved avvirkning med trimmertrad ma motoren slynge ut traden radielt fra trimmerhodet samtidig som den ma mote motstanden fra gresset.
• Trädens lengde er ogsåvikig. En lengre trad krever större motorstyrke enn en kort ved samme diameter på traden.
  Se etter at kniven som sitter pa trimmerdekselet er intakt. Den brukes til a skjaere av traden i riktig lengde.

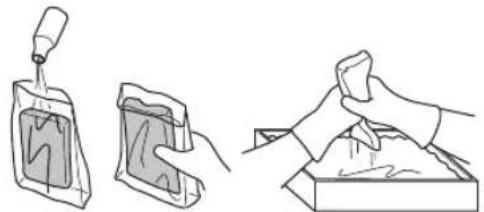

  For a fä lengre levetid pa traden, kan den legges i vann et par dogn. Traden blir da seigere og holder lenger.

MONTERING

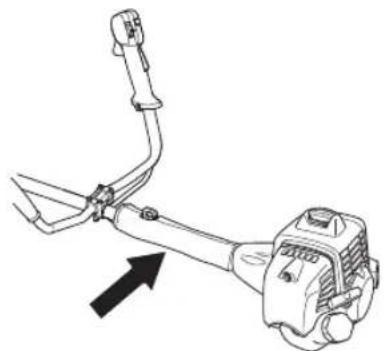

Montering av styre og gasshandtak

• Monter styret i styreklemmen pa aktensen med fire skruer.

• Monter beskytellseshylsen som vist i diagrammet.

Montering av klinge og trimmerhode

ADVARSEL!

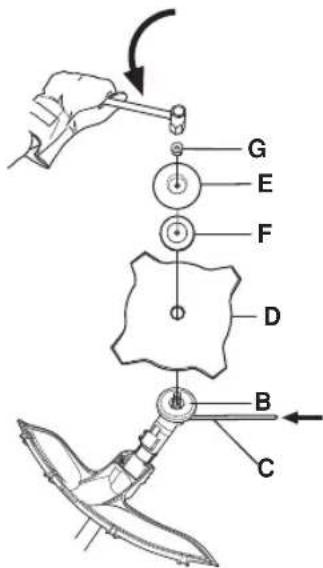

Ved montering av skjareutstyr er det ytterst viktig at holderen/stotteflanders havner riktig i kjoreutstyretsentrumshull. Feil montert skjareutstyr kan forarsake alvorlig og/eller livsfarlig personskade.

ADVARSEL! Skjaereutstyr må ikke under noen omstendigheter brukes uten at godkjent beskyttelse er montert. Se kapitlet Tekniske data. Hvis feil eller defekt vern er montert, kan dette forårsake alvorlig personskade.

VIGTIG! For a fá lov til a bruke sag-ller gressblad maskinen vare utstyrt med korrekt styre, bladbeskyttelse og sele.

Montering av vernedeksel

(543RS, 553RS)

OBS! Ved bruk av trimmerhode/plastkniver og kombivern, skal vernedekselet alltid vare montert. Nar gressklinge og kombivern brukes, skal vernedekselet vare demontert.

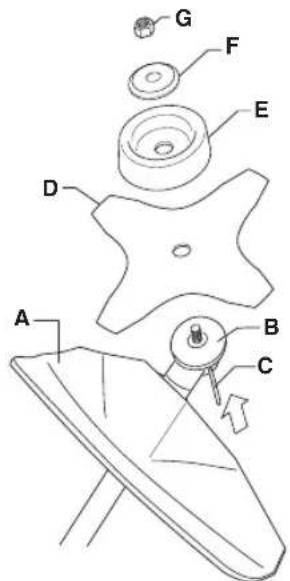

Klingevernet/kombivernet (A) hektes fast i festet pa riggraret og festes med 1 skrue.

Tilpass vernaldekselets styring i sporet pa kombivernet. Fest deretter vernaldekselet til vernet ved hjelp av de fire hurtigspennene.

Norwegian - 231

MONTERING

Beskyttesesforlengeren kan enkelt fjernes med en skrutrekker, se illustrasjonen.

Montering av bladbeskyttelse, gressblad og gresskniv

Klingevernet/kombivernet (A) hektes fast i festet pa riggroret og festes med 1 skrue (L). Bruk anbefalt bladbeskyttelse. Se kapitlet Tekniske data. OBS! Pass pa at vernedekeselet er demontert.

(533RS)

(543RS, 553RS)

• Monter medbringeren (B) på den utgående aktelsen.
  Vri rundt klingeakselen til ett av hullene i medbringeren stemmer overens med tilsvarende hull i girhuset.
  För lasepinnen (C) inn i hullet sik at aktensen Iases.
• Plasser klingen (D), stottekuppen (E) og stotteflensen (F) på den utgående akselen.
• Monter mutteren (G). Mutteren ma trekkes til med et moment pa 35-50 Nm. Bruk skiftenokkelen i verktoysettet. Hold i nokkelens skaat sa nr bladbeskyttelsen som mulig. Mutteren trekkes til nar

nokkelen fores mot rotasjonsretningen (OBS! venstregjenge).

(533RS)

(543RS, 553RS)

MONTERING

Montering av trimmerbeskyttelse og trimmerhode

• Monter trimmerskjerm (A) til arbeid med trimmerhode. OBS! Pass pa at vernetekselet er montert.

• Trimmerskjermen/kombivernet hektes pa festet pa riggraret og festes med 1 skrue (L).
• Monter medbringeren (B) på den utgående aktelsen.
  Vri rundt klingeakselen til ett av hullene i medbringeren stemmer overens med tilsvarende hull i girhuset.
  För lasepinnen (C) inn i hullet sik at aktosen Iases.
• Skru pà trimmerhodet/plastknivene (H) mot urviseren.

• Demontering skjer i omvendt rekkefolge.

Montering av bladbeskyttelse og sagblad

• Demoner festeplaten (H). Monter adaptersen (I) og beslaget (J) med de to skruene (K) som vist pa bildet. Bladbeskyttelsen (A) monteres med 4 skruer (L) mot adaptersen som vist pa bildet.

OBS! Bruk anbefalt bladbeskyttelse. Se kapitlet Tekniske data.

• Monter medbringeren (B) på den utgående aktelsen.
  Vri rundt klingeakselen til ett av hullene i medbringeren stemmer overens med tilsvarende hull i girhuset.
  För lasepinnen (C)inn i hullet sik at aktelen lases.
• Plasser bladet (D) og stotteflensen (F) pa den utgående aktalen.
• Monter mutteren (G). Mutteren trekkes til med et moment pa 35-50 Nm (3,5-5 kpm). Bruk pipenokkelen i verktoyssettet. Hold i skafet pa nokkelen sa nær trimmerskjermen som mulig. Mutteren trekkes til nar nokkelen fores mot rotasjonsretningen (OBS! venstregjenget).

Bade nar man losner og nar man trekker til mutterne pa sagbladet er risikoen til stede at man skader seg pa bladets tenner. Pase derfor at handen befinner seg i ly av bladbeskyttelsen under dette arbeidet. Bruk alltid en pipenokkel med tiltstrekkelig langt skaat for a gjore ditte mulig. Pilen pa bildet viser innenfor vilket omrade pipenokkelen skal arbeide ved losning/ tiltrekking av mutteren.

Norwegian - 233

MONTERING

Montere transportbeskyttelsen

• Sett bladet inn i transportbeskyttelsen (A).
• Lás de to festene (B) i Āpningene (C) for a feste transportbeskyttelsen.

Tilpassing av sele og ryddesag

En godt tilpasset sele og maskin letter arbeidet betydelig.
Juster selen forste arbeidsstilling. Spenn
sideremmene sik at tyngden blir jevnt fordelt pa begge skuldrene.

Riktig hoyde

Juster skulderremmen sik at skjareutstyret er parallelt med bakken.

Riktig balanse

La skjæreutstyret hvile lett mot bakken. Flytt oppenhengshempen for a fä riktig balanse pa ryddesagen.

BRENNSTOFFHÄNDTERING

Brennstoffsikkerhet

Start aldri maskinen:

Transport og oppbevaring

• Oppbevar og transporter maskin og brennstoff sik at det ikke er fare for at en eventuell lekkasje og dampkommen i kontakt med gnister eller øpen ild,for eksempel fra el-maskiner, el-motorer, elektriske kontakter/strombrytere,ller varmekjeler.
• Ved oppbevaring og transport av brennstoff ma det brukes kanner som er spesielt beregnet og godkjent for formålet.
• Ved lengre tids oppbevaring av maskinen skal brennstoffanken tommas. Hör med næmestre bensinstasjon hvor du kan blkkvitt overflodig brennstoff.
• Pase at maskinen er ordentlich rengjort og at fullstendig service er utfort for langtids oppbevaring.
• Skjaereutstyrets transportbeskytse skal alltid vare monter under transport eller oppbevaring av maskinen.
• Sikre maskinen under transport.
  For a unnga ufrivilig start av motoren, skal alltid tennplugghetten tas av ved langtidslagring, hvis maskinen ikke er under tilsyn og ved alle servicetiltak som forekommer.

ADVARSEL! Vær forsiktig ved handtering av brennstoff. Husk brann-, eksplosjonsog innandingsfare.

Brennstoff

OBS! Maskinen er utstyrt med en totaktsmotor, og ma alltid kjores pa en blanding av bensin og totaksolje. For a sikre riktig blandingsforhold, er det viktig at oljemengden som skal blandes males noyaktig. Ved blanding av sma mengder brennstoff vil selv sma feil i oljemengden virke kraftig inn pa blandingsforholdet.

ADVARSEL! Bensin og bensindamp er svært brannfarlig og kan gi alvorlige skader ved innanding og hudkontakt. Vær derfor forsiktig ved händtering av bensin og sorg for god ventilasjon ved bensinhändtering.

Bensin

OBS! Bruk alltid oljeblandet kvalitetsbensin med minst 90 oktan (RON). Hvis maskinen din er utstyrt med katalysator (se kapitet Tekniske data) skal det alltid brukes blyfri oljeblandet kvalitetsbensin. En blyholdig bensin odelegger katalysatoren.

Der miljotilpasset bensin, sakalt alkylatabensin, er tilgengelig, skal sik brukes.

Anbefalt laveste oktantall er 90 (RON). Hvis man kjoer motoren med bensin med lavere oktantall enn 90, kan det oppsta sakalt banking. Dete medforer akt motortemperatur, som kan resultere i alvorlige motorhavarier.
- Ved arbeid med kontinuierlig hoye turtall anbefales hoyere oktantall.

Totaktsolje

• For bestesolutat og funksjon brukes HUSQVARNA totaksolje, som er utviklet spesielt for vare totaksmotorer. Blandingsforhold 1:50 (2%)
  Hvis det ikke er mulig á fá tak i HUSQVARNA totaktsolje, kan man bruke annen totaktsolje av hoy kvalitet som er beregnet for luftkjolte motorer. Kontakt forhandleren ved valg av olje.
• Bruk aldri totaktsolje beregnet til vannkjolte pahengsmotorer, sakalt outboardoil.
• Bruk aldri olje beregne t firetaksmotorer.
  Lav oljekvalitet eller for fet olje/bensinblanding kan svekke katalysatorens funksjon og forkorte dens levetid.

Bensin, liter	Totaktsolje, liter
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

BRENNSTOFFHÄNDTERING

Blanding

Bensin og olje ma alltid blandes i en ren beholder som er godkjent for bensin.
Begynn alltid med a helle i halvparten av bensinen som skal blandes. Hell deretter i hele oljemengden. Bland (rist) brennstoffblandingen. Fyll pa resten av bensinen.
Bland (rist) brennstoffblandingen omhyggelig for den fylles over pa maskinens brennstofftank.

Bland ici drivstoff for mer enn maks. 1 maneds behov.
Hvis maskinen ikke brukes over en lengreperiode, skal brennstoffanken tommes og rengjores.

Fylling av brennstoff

ADVARSEL! Folgende forholdsregler reduserer brannfaren:

Det ma参加会议 rorykes aller plasseres varme objekter i nærheten av brennstoffet.

Fyll aldri brennstoff med motoren i gang.

Stans motoren og la den avkjoles noen minutter for brennstoff fylles pa.

Apne tanklokket sakte ved pafylling av brennstoff sik at et eventuelt overtrykk forsvinner sakte.

Trek tanklokket godt til etter bruk.

Flytt alltid maskinen bort fra stedet der drivstoff er pafylt, for maskinen startes.

Bruk bensinkanne med overfyllingsbeskyttelse.
Tork rent rundt tanklokket. Forurensninger i tankene forer til driftsforstyrelser.
- Pase at brennstoffet er godt blandet ved a riste beholderen for tanken fylles.

START OG STOPP

Kontroll for start

• Kontroller at det ikke har oppostatt sprekker i bunnen av tennene eller ved sentrumshullet i klingen. Den vanligste ársaken til sprekkdannelse er at det har oppostatt skarpe hjörner i bunnen av tennene ved filing, eller at klingen er brukt med slove tenner. Klingen ma skiftes hvis det oppdages sprekker.

• Kontroller at det ikke har oppostatt sprekker i støtteflanders på grunn av slitasje eller for hard tiltrekking. Støtteflanders违法犯罪 hvis det oppdages sprekker.

Se etter at lasemutteren ici mister sin lasekraft. Mutterlasingen skal ha et lasemoment paminst 1,5 Nm. Mutterens tiltrekningsmoment skal vare 35-50 Nm.

• Kontroller at klingevernet er uskadd og fri for sprekkdannelser. Skift klingebeskyttelsen hvis den er blitt utsatt for slag eller har sprekker.

• Kontroller trimmerhodet og trimmerskjermen sik at de er uten skader og fri for sprekkdannelser. Bytt

trimmerhode aller trimmerskjerm hvis de er blitt utsatt for slag aller har sprekker.

• Bruk aldri maskinen uten vern ell er med defekt vern.
• Samtige deksler skal vare korrekt monter og uten feil for maskinen startes.

Start og stopp

ADVAREL! Start aldri maskinen hvis\ ikke komplett kopingsdeksel med\ riggror er montert, ellers kan kopingen\ losne og forarsake persorskader.

Flytt alltid maskinen bort fra stedet der drivstoff er pafylt, for maskinen startes. Plasser maskinen pa et fast underlag. Pass pa at skjareutstyret ici kan hekte seg opp i noe.

Sorg for at/DDukommende oppholder seg i arbeidsomradet, da det ellers er fare for alvorlige persorskader. Sikkerhetsavstanden er 15 meter.

Start

Tilbakestill choken straks motoren tenner, og gjør nye startforsok til motoren starter. Nár motoren starter, gi raskt full gass, sak kopies startgassen ut automatisk.

OBS! Dra/DDke startsnoren helt ut og slipp heller ikke handtaket fra helt utdratt stilling. Dette kan skade maskinen.

OBS! Ikke plasser noen del av kroppen pa den markerte flaten. Beroring kan medfrole brannskader pa huden ellerelektrisk stot dersom tennplugghetten er defekt. Bruk alltid hansker. Bruk aldri en maskin med defekt tennplugghette.

For gasshandtak med startgassperre gelder:

Startgass-stilling oppnas ved forst a trykke inn sperren for gassregulatoren og gassregulatoren og deretter a trykke inn startgassknappen (A). Slipp deretter sperren for gassregulatoren og gassregulatoren, og deretter startgassknappen. Na er startgassfunksjonen aktivert. For a tilbakestille motoren til tomgang, trykke sperren for gassregulatoren og gassregulatoren inn.

Stopp

Motoren stanses ved at tenningen slås av.

OBS! Motoren stanses ved at tenningen slås av.

ARBEIDSTEKNIKK

Nár du kommer ut for en situasjon som gjør deg usikker
pá fortssatt bruk, skal du rädføre deg med en ekspert.
Henvend deg til din forhandler eller ditt serviceverksted.

Unngä all bruk som du/DDie foler deg kvalifisert tll

Før bruk ma du forsta forskjellen mellom skogsydding, gressrydding og gresstrimming.

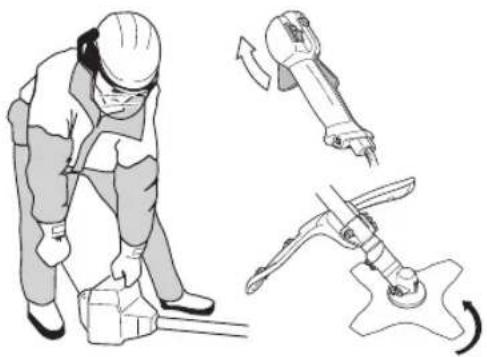

Grunnleggende sikkerhetsregler

For a vare sikker pa at seks mennesker, dyr erler annet kan pavirke din kontroll over maskinen.
For a sikre at seks mennesker, dyr ell er annet risikerer a komme i kontakt med skjaereutstyret ell lose gjenstander som slynges i vei av skjaereutstyret.
- OBS! Bruk aldri maskinen uten mulighet til â kunne pakalle hjelp ved en ulykke.
2 Inspiser arbeidsomradet. Fjern alle lose gjenstandersom steiner, knust glass, spikedre, staltrad, snorer med mer som kan slynges av sted erler vikle seg inn i skjareutstyret.
3 Unngå bruk i dārlig vær. Slik som tett tåke, kraftig regn, sterk vind, kraftig kulde osv. Å arbeide i dārlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag, pavirkning av treets fallretning osv.
4 Sorg for at du kan gå og stå sikkert. Se etter eventuelle hinder ved uventet forflyting (rotter, steiner, greiner, groper, forhøyninger osv). Vær meget forsiktig ved arbeid i skranende terreng.

5 Værytterst forsiktig ved saging i traer som stär i spenn. Et spent tre kan bade for og erter gjennomsaging spre tibake til normalstilling. Feil plasserig av deg og sagskaret kan fore til at treet treffer deg ell

maskinen sik at du mister kontrollen. I begge tilfeller kan det medfere alvorlig personskade.

6 Ha god balanse og sikkert fotfeste. Ikke strekk deg for langt. Hold alltid fottene pa bakken og en balansert stilling.
7 Bruk alltid begge hender for a holde i maskinen. Hold maskinen pahoyre side av kroppen. Hold alle deler av kroppen borte fra varme overflater. Hold alle deler av kroppen borte fra det roterende klippeutstyret.

8 Ved arbeid med ryddesag mä den alltid hektes fast i selen. Ellers kan du ikke manovrere ryddesagen sikkert, og dette kan före til skader pa deg selv eller andre. Bruk aldri en sele med feil pa hurtigutloseren.
9 Ha skjæeutstyret under midjehøyde.
10 Ved flyting skal motoren slas av. Ved lengre forflytinger skal transportbeskyttelsen brukes.
11 Sett aldri maskinen ned med motoren i gang uten at du har den under oppsvikt.

ARBEIDSTEKNIKK

ADVARSEL! VerkenBrukeren av maskinen ell er noen andre ma forsoke a trekke vekk det ryddete materialet mens motoren ell skjereutstyret roterer, da dette kan fore til alvorlige skader.

Stans motoren og skjareutstyret for du tar bort materiale som har viklet seg rundt klingeakselen, da det ellers er fare for skader. Vinkelgiret kan vare varmt en stund under og etter bruk. Det er risiko for brannskade ved beroring.

ADVARSEL! Se opp for gjenstander som slynges ut. Bruk alltid godkjent oyevern. Boy deg aldri over skjaereutstyretsvern. Steiner, skrot o.l. kan kastes opp i oynene og forarsake blindhet erler alvorlige skader.

Hold uvedkommende pa avstand. Barn, dyr, tilskuere og medhjelpere skal befinne seg utenfor sikkerhetssonen pa 15 m. Stans maskinen umiddelbart hisn noen naermer seg. Sving aldri maskinen rundt uten forst a ha kontrollert bakover at ingen befinner seg innenfor sikkerhetssonen.

ADVARESL! Av og til fester det seg grener erler gress mellom vern og skjareutstyr. Stans alltid motoren ved rengjoring.

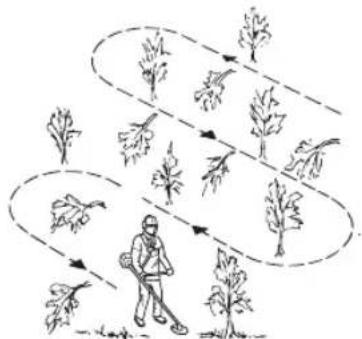

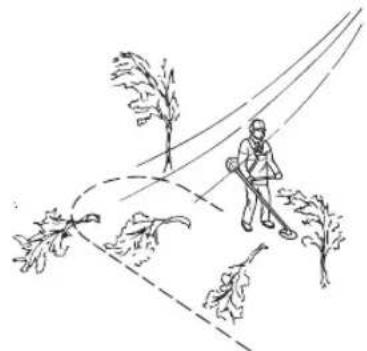

Arbeidsmetoder

ADVARSEL! Maskiner utstyr med sagklinge aller gressklinge kan kastes kraftig til sider hem klingenkommen i kontakt med en fast gjenstand. Dette kalles klingekast. Et klingekast kan vare kraftig nok til a gjore at maskinen og/ller brukeren presses den ene uller andre veien ogh eventuelt mister kontrollen over maskinen. Klingekast kan forekomme uten forvarsel hemaskinen kjorer seg fast. Sannsynlighenet for klingekast er storre pa steder der det er vanskelig a se materialet som skjares/klippes.

Unngå a sage i skjæoremrådet mellom klokken 12 og 3 på bladet. På grunn av bladets rotasjonshastighet kan kast inntreffe nettopp i dette området på bladet'nar man setter an på grovere stammer.

För ryddingen pâbegynnes, kontrolleres arbeidsområdet, hvordan terrenget er, bakkens helling, om det er steinete, fullt av groper osv.
Begynn deretter i den enden av omraret som er lettest, og fa en god start pa ryddingen.
- Arbeid systematisk frem og tilbake, tvers over arbeidsomraret, og rydd i en arbeidsbredde pa ca. 4-5 m hver gang. Da utnyttes maskinens fullerrekkevidde til begge kanter, ogBrukeren farr lettere og mer variert arbeidsomrade a arbeide gjennom.

Gá ca. 75 m i hver arbeidsgang. Flytt brennstofflageret etter hvert som arbeidet skrider frem.
I skranende terreng bør man gå vinkelrett pa hellingen. Det er mye lettere a gå pa tvers i en skräning enn opp og ned.
Arbeidet bor legges opp sik at man slipper a gá over diker allerandre hindringer i terrenget. Ta ogsa hensyn til de rädende vindforhold sik at de ryddete stammene faller ut i det omradet som allerede er ryddet.

ARBEIDSTEKNIKK

Nar man setter an pa grovere stammer, oker faren for kast. Unnga derfor a sage i skjareomradet mellom klokken 12 og 3.

For a felle mot venstre, skal treets nedre del fores mot hoyre. Vipp bladet og for det med en bestemt bevegelse pa skra nedover mot hoyre. Trykk samtidig mot stammen med bladbeskyttelsen. Sett an bladet mellom klokken 3 og 5. Gi full gass pa bladet for det settes an.

For a felle mot hoyre, skal treets nedre del fores mot venstre. Vipp bladet og for det skratt oppover mot hoyre. Sett an mellom klokken 3 og 5 sik at bladets rotasjonsretning forer den nedre delen av treet mot venstre.

• For à felle tread fremover, skal treets nedre del trekkes bakover. Trekk bladet bakover med en rask og bestemt bevegelse.

Grovere stammer, dvs. stammer hvor det er nodvendig a sette an, ma sages fra to retninger. Bedom forst stammens fallretning. Sett forst an pa fallsiden. Sag deretter i stammen fra den andre sider til den falter. Matetrykket tilpasses med hensyn til stammens grovet og treslagets hardhet. Tynnere stammer krever hardere mating, mens grovere stammer krever lettere mating.

• Hvis stammene star svert tett, ma ganghastigheten tilpasses dette.
  Hvis bladet kjorer seg fast i en stamme, forsok aldri Å rykke los maskinen. I sa fall kan bladet, vinkelgiret, riggroret aller styret bl odelagt. Slipp handtakene, ta tak i riggroret med begge hendene og dra maskinen langsomt los.

ARBEIDSTEKNIKK

Tynnere stammer og kratt meies ned. Arbeid med pendlende sagebevegelser i sideretningen.
Forsok a kappe flere stammer i samme sagebevegelse.
- Ved tette lovbusker, rydd forst rundt busken. Begynn med a sage hove stubber i utkanten av busken for a unnga at sagen setter seg fast. Kapp deretter stubbene til onsket hoyde. Forsok sa a komme inn med bladet og sage fra buskens sentrum. Hvis det er vanskelig a kommt til, kapp hoyere stubber og la stammene falle ned. Da reduseres faren for at sagen setter seg fast.

Gressklinger og gresskniver ma ikke brukes pa treaktige stammer.
- Til alle typer av hoyt eller kraftig gress brukes gressklinge.
Gresset meies ned med pendlende bevegelser til sidene, der bevegelse fra hoyre til venstre er ryddemomentet og bevegelse fra venstre til hoyre er returbevegelsen. La klingen arbeide med venstre side (mellom klokken 8 og 12).

Hvis klingen vippes noe mot venstre ved gressrydding, samles gresset i en streng som gjor oppsamlingen lettere f.eks. ved raking.

Forsok a arbeide rytmisk. Sta stott med fottene fra hverandre. Flytt deg forover etter returbevegelsen og still deg stott igjen.
-La stottekopen ligge lett an mot bakken.Den skal beskytte klingen mot a gai bakken.
- Reduser faren for at materiale setter seg fast rundt klingen ved a folge disse reglene:

1Arbeid alltid med full gass.
2Unngå det nyklipte materialet under returbevegelsen.
- Stans motoren,进展情况 ose selen og plasser maskinen pa bakken for du samler sammen det avvirkede materialet.

Gresstrimming med trimmerhode

Trimming

• Hold trimmerhodet like over bakken og vipp detlett. Det er enden av traden som utforer arbeidet. La traden arbeide i sin egen takt. Press aldri traden inn i materialet som skal fjernes.

• Träden fjernerlett gress og ugress inntil vegger, gjerder, traer og rabatter, men den kan også skade emtaliig bark pa traer og busker, og skade gjerdestolper.
  Unnga skader paa vegetasjonen ved a korte ned traden til 10-12 cm og redusere turtallet.

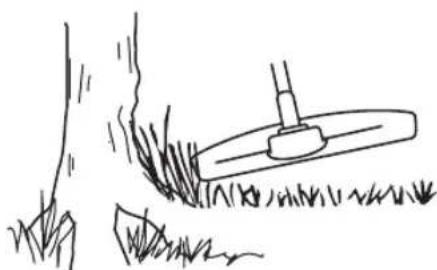

Renskraping

• Skrapeteknikken fjerner all uønsket vegetasjon. Hold trimmerhodet like over bakken og vipp detlett. La enden av traden slæ mot bakken rundt trær, stolper, statuer og liknende. OBS! Denne teknikken øker slitasjen på traden.

• Träden slites fortere og må mates frem oftere ved arbeid mot steiner, murstein, betong, metallgjerder osv. enn ved kontakt med trær og tregjerder.

VEDLIKEHOLD

Forgasser

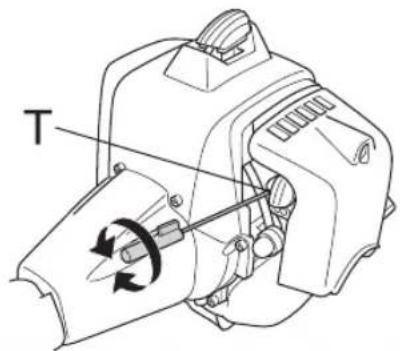

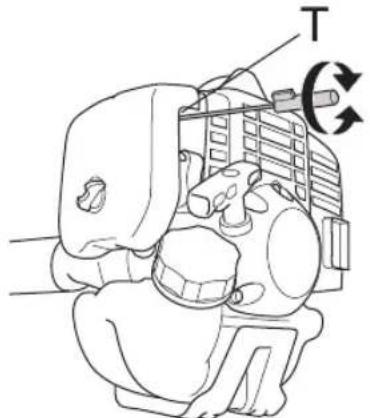

Tomgangsjustering (T)

Kontroller at luftfilteret er rent. När tomgangen er korrekt innstilt, skal ikke skjæreutstyret rotere. Hvis det kreves justering, stenges T-skruen (med urviseren) med motoren i gang til skjæreutstyret begynner Å rotere. Åpne (mot urviseren) skruen til skjæreutstyret stanser.

Tomgangsturtallet er korrekt innstilt nar motoren gär jevnt i alle posisjoner med god margin til det turtallet hvor skjaereutstyret beginnner Å rotere.

(533RS)

(543RS, 553RS)

ADVARSEL! Hvis tomgangsturtallet ikke kan justeres slick at skjæeutstyret stared stille,kontakt din forhandler/ serviceverksted. Bruk ikke maskinen for den er korrekt innstilt eller reparert.

Luftfilter

Rengjor luftfilteret etter 25 timers drift, oftere his maskinen brukes under forhold med usedvanlig mye stov.

Rengjoring av luftfilteret

(543RS, 553RS)

Demoner luftfilterdekselet og ta av filtrereet. Blas rent med trykkuft.

(533RS)

Demoner luftfilterdekselet og ta ut filteret. Vask det rent i varmt sapevann. Se etter at filterer er tort for det monteres igjen.

Et filter som har vaert mye brukt kan aldri bli fullstendig rent. Derfor ma det skiftes med javne mellomrom. Et skadet luftfilter ma alltid skiftes.

VEDLIKEHOLD

Etter rengjoring skal skumplastfilteret settes inn med olje. Se anvisninger under overskriften Smoring av skumplastfilter.

Smoring av skumplastfilter

(533RS)

Bruk alltid HUSQVARNA filterolje, art. nr. 531 00 92-48. Filteroljen inneholder lseemiddel for at den skal vare lettuce a fordele i filteret. Unng derfor hudkontakt.

Legg filteret i en plastpose og hell pa filteroljen. Kryst plastposen let sik at oljen fordeles. Klem ut filteret i plastposen og hell ut overskuddsoljen for filteret moneres pa maskinen. Bruk aldri vanlig motorolje. Denne synker ganske fort ned gjennom filteret og legger seg pa bunnen.

Bensinfilter

1 Bensinfilter

Smoremiddelet i girhuset trenger normalt ikke fornyes bortsett fra ved eventuelle reparasjoner.

Tennplugg

Tennpluggens stand pavirkes av:

• Feil innstilt forgasser.
• En feilaktig oljeblanding i bredselet (for mye, ell er feilaktig olje).
• Tiltsmussen luftfilter.

Disse faktorene gir belegg pa tennpluggenes elektroder og kan forarsake driftsforstyrrelser og startvansker.

(533RS, 543RS) Hvis maskinens effekt er for lav, maskinen er vanskelig Å starte eller tomgangen er urolig: kontROLLER alltid pennpluggen Forst for andre tiltak iverksettes. Hvis pennpluggen har mye belege, rengjores den, og kontroller samtidig at elektrodeavstanden er O,9-1,0 mm. Tennpluggen bør skiftes etter omtrent en maneds drift eller om nodvendig tidigere.

(553RS) Hvis maskinens effekt er for lav, maskinen er vanskelig Å starte eller tomgangen er urolig: kontROLLER alltid tennpluggen først for andre tiltak iverksettes. Hvis tennpluggen har mye beegg, rengjores den, og kontroller samtidig at elektrodeavstanden er 0,6-0,7 mm. Tennpluggen bør skiftes etter omtrent en maneds drift aller om nodvendig tidligere.

OBS! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan odelegge stempel/sylinder. Pase at tennpluggen har sakalt radiostoyfilter.

VEDLIKEHOLD

Feilsøking

Startfeil
Kontroller Mulig ørsak Løsning
Stopknapp Stopp-stilling Still stopbnyteren i startstilling.
Stathaker Starthaker sitter fast		Juster aller skift ut starthakene.
		Rengjør rundt starthakene.
		Kontakt et autorisert serviceverksted.
Brennstofftank Feil drivstoff påfylt Tømden og bruk riktig drivstoff.
Forgasser Justering av tomgangsturtall		Juster tomgangsturtallet med T-skruen.
Gnister (ingen gnist)	Tennplugg er forurenset eller våt	Kontroller at pennpluggen er tør og ren.
	Tennplugg med feil gnistavstand.	Rengjør pennpluggen. Kontroller at elektrodeavstanden er riktig. Påse at pennpluggen har stødemping.
		Se Tekniske data for riktig elektrodeavstand.
Tennplugg Pennpluggen sitterøyst. Trekk til pennpluggen på nytt
Bensinfilter Tett brennstofffilter Bytt besinfilter

Motoren starter, men forsetter ikke ø,gå.
Kontroller Mulig ørsak Mulig tiltak
Brennstofftank Feil drivstoff påfylt Tøm	den og bruk riktig drivstoff.
Forgasser Motoren gør ikke på tomgang	ng riktig. Kontakt serviceverkstedet.
Luftfilter	Tett luftfilter	Rengjør luftfilteret.
Bensinfilter Tett brennstofffilter Bytt bensinfilter

VEDLIKEHOLD

Vedlikeholdsskjema

Under folger en liste over det vedlikehold som skal utfores pa maskinen. De feste av punctene er beskrevet i avsnittet Vedlikehold. Brukeren ma kun utfore det vedlikeholds- og servicearbeidet som beskrives i dette bruksanvisningen. Mer omfattende ingrep skal utfores av et autorisert serviceverksted.

Vedlikehold	Daglig ettersyn	Ukentlig ettersyn	Månedlig ettersyn
Rengjør maskinen utvendig. X
Kontroller at selen er uskadd. X
Kontroller at gassregulatorsperren og gassregulatoren fungerer sikkert.	X
Kontroller at händetak od styret er hele og sitter ordentlich fast. X
Kontroller at stopbryteren fungerer. X
Kontroller at skjæreutstyret ikke roterer på tomgang. X
Rengjør luftfilteret. Skift om nødvendig. X
Kontroller at vernet er uskadd og fritt for sprekkdannelser. Skift vernet hvis det er blitt utsatt for slag eller har sprekker.	X
Kontroller at klingen er godt sentrert, skarp og uten sprekker. En usentrett klinge forårsaker vibrasjoner som kan före til skader på maskinen.	X
Kontroller at trimmerhodet er uskadd og uten sprekker. Skift trimmerhodet om nødvendig.	X
Kontroller at skjæreutstyrets læsemutter er trukket ordentlich til. X
Kontroller at klingens transportbeskyt telse er hel, og at den kan settes fast ordentlich.	X
Kontroller at skruer og mutre er trukket til. X
Kontroller at det ikke er noen brennstofflekkasje fra motor, tank ell er brennstoffledninger.	X
Kontroller startapparat med snor. X
Rengjør pennpluggen utvendig. Ta den ut og kontROLLER elektrodeavstanden. Juster avstanden til 0,6-0,7 mm, eller skift pennplugg. Påse at pennpluggen har sakkalt radiostoyfilter.		X
Rengjør forgasseren utvendig og området rundt denen. X
Kontroller at vinkelgiret er 3/4 fylt med smøremiddel. Etterfyll om nødvendig med spesialfett.		X
Kontroller atbensinfilteret ikke er forurenset aller atbensinslangen har sprekker aller andre defekter. Skift om nødvendig.			X
Kontroller alle kabler og forbindelse. X
Skift pennplugg. Påse at pennpluggen har sakkalt radiostoyfilter. X

TEKNISKE DATA

Tekniske data

Tekniske data 533RS 543RS 553RS

Motor

Sylindervolum, cm3 29,5 40,1 50,6

Sylinderdiameter, mm 38,0 40,5 45,5

Slaglengde, mm 26 31,1 31,1

Tomgangsturtall, o/min 3000 3000 2800

Anbefalt maks. ruseturtall, o/min 11500 12000 13000

Turtall pa utgaende aksel, o/min 7880 8570 9285

Maks. motoreffekt ifolge ISO 8893, kW/ o/min 1,0/8500 1,5/9000 2,3/9500

Tenningsssystem

Tennplugg	NGK	NGK	NGK
	CMR7H-10	CMR7H-10	CMR7H-10
Elektrodeavstand, mm	0,9-1,0	0,9-1,0	0,6-0,7

Brennstoff/smoresystem

Volum bensintank, liter 0,75 0,75 0,8

Vekt

Vekt uten brennstoff, skjaereutstyr og vern, kg 5,9 7,8 8,4

Stoyutslipp

(se anm. 1)

Lydeffektniva, mal dB(A) 114 112 116

Ekvivalent lydtryksniva ved brukerens ore, malt etter EN ISO 11806 og ISO 22868, dB(A):

Utstyrt med trimmerhode (original) 100 99 103

Utstyr med gressklinge (original) 97 97 103

Utstyrtd sagklinge (original) 97 103

Vibrasjonsnivaer

(se anm. 3)

Ekvivalente vibrasjonsivær (ahev,eq) i handtak, malt i henhold til EN ISO 11806 og ISO 22867, m/s²

Ustyrt med trimmerhode (original) venstre/hoyre 3,2/4,0 3,9/2,9 5,0/7,1

Ustyrtd gressklinge (original) venstre/hoyre 2,4/2,5 3,1/3,1 4,9/5,7

Utstyr med sagklinge (original) venstre/hoyre 5,7/4,6 5,8/4,6

lydeffektnivær for maskinen er malt med det originale skjareutstyret som gir hoyest niva. Forskjellen mellom garantert og malt lydeffekt er at garantert lydeffekt och omfatter sprending i maleresultatet og variasjoner mellom forskjellige maskiner av samme modell, i henhold til direktivet 2000/14/EC.

Merknad 2: Raporterte data for ekvivalent lydtryksniva for maskinen har en typisk statistisk sprendning (standard avvik) pa 1 dB(A).

Merknad 3: Rapporterte data for evivalent vibrasjonsniva har en typisk statistisk spedning (standard avvik) pa 1m / s^2

TEKNISKE DATA

533RS

Godkjent tilbehør Type Skjerm for	skjæreutstyr, Art.nr.
Gressklinge/gresskniv	Grass 255-4 1" (Ø 255 4-tannet) 503	93 42-02
	Multi 255-3 1" (Ø 255 3-tannet) 503	93 42-02
Plastkniver	Tricut Ø 300 mm (separate klinger har delenummer 531 01 77-15)	503 93 42-02
Trimmerhode	Superauto II 503 93 42-02
	T25 503 93 42-02
	T35, T35x (Ø 2,4 - 3,0 mm snor) 503	93 42-02
Støttekopp Fast -

543RS, 553RS

Godkjent tilbehør	Type	Skjerm for skjæreutstyr, Art.nr.
Gressklinge/gresskniv	Multi 255-3 (Ø 255 3-tannet) 537 33 1	6-03
	Grass 275-4 (Ø 275 4-tannet) 537 33	16-03
	Multi 330-2 (Ø 330 2-tannet) 537 33 1	6-03
	Multi 300-3 (Ø 300 3-tannet) 537 33 1	6-03
Sagblad	Scarlet 200-22 (Ø 200 22-tannet) 501	32 04-02
	Scarlet 225-24 (Ø 225 24-tannet) 502	03 94-06
Plastkniver	Tricut Ø 300 mm (separate klinger har delenummer 531 01 77-15)	537 33 16-03
Trimmerhode	T35, T35x (Ø 2,4 - 3,0 mm snor) 537 33	33 16-03
	S35 (Ø 2,4 - 3,0 mm snor)	537 33 16-03
	T45x (Ø 2,7 - 3,3 mm snor)	537 33 16-03
	S II	537 33 16-03
Støttekopp	Fast	-

TEKNISKE DATA

Per Gustafsson, Utviklingssjef (Autorisert representant for Husqvarna AB og ansvarlig for teknik dokumentasjon.)

Originale instruksjoner
