533RS - Freischneider HUSQVARNA - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts 533RS HUSQVARNA als PDF.
| Produkttyp | Freischneider |
| Marke | Husqvarna |
| Modell | 533RS |
| Motor - Hubraum | 29,5 cm³ |
| Motor - Max. Leistung | 1,0 kW / 8500 U/min |
| Max. empfohlene Drehzahl (Motor) | 11500 U/min |
| Drehzahl der Abtriebswelle | 7880 U/min |
| Kraftstoff - Typ | Zweitakt-Gemisch (1:50) |
| Kraftstoff - Tankinhalt | 0,75 L |
| Gewicht (ohne Kraftstoff, Schneidausrüstung und Sicherheitseinrichtungen) | 5,9 kg |
| Zugelassene Schneidausrüstung | Grasschneidmesser (Ø 255 mm, 4 Zähne), Freischneidkopf Superauto II, T25, T35/T35x, Kunststoffmesser Tricut Ø 300 mm |
| Zündsystem - Zündkerze | NGK CMR7H-10, Elektrodenabstand 0,9 - 1,0 mm |
| Garantierter Schallleistungspegel | 117 dB(A) |
| Äquivalenter Vibrationspegel (Freischneidkopf) | 3,2 / 4,0 m/s² (links/rechts) |
| Sicherheit - Vorrichtungen | Gashebelsperre, Stoppschalter, Schutz der Schneidausrüstung, Anti-Vibrationssystem, Schnelllösegurt |
| Regelmäßige Wartung | Luftfilterreinigung alle 25 h, Kraftstoff ablassen für Lagerung, Fetten des Winkelgetriebes |
| Hauptfunktionen | Freischneiden, Unkrautbekämpfung, Schneiden von dickem Gras, Freilegen von Gebüsch |
Häufig gestellte Fragen - 533RS HUSQVARNA
Benutzerfragen zu 533RS HUSQVARNA
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Freischneider kostenlos im PDF-Format! Finden Sie Ihr Handbuch 533RS - HUSQVARNA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 533RS von der Marke HUSQVARNA.
BEDIENUNGSANLEITUNG 533RS HUSQVARNA
WARNUNG! Falsch oder nachlässig angewendete Freischneider, Motorsensen oder Trimmer sind gefährliche Geräte, die schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen verursachen können. Es ist sehr wichtig, den Inhalt dieser Bedienungsanweisung zu beachten.
Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
Benutzen Sie immer:
Schutzhelm in Bereichen, in denen Gefahr durch von oben herabfallende Gegenstände besteht. Einen zugelassenen Gehörschutz. Zugelassenen Augenschutz.
Max. Drehzahl der Abtriebswelle, U/min
Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.
Warnung vor hochgeschleuderten und abprallenden Gegenständen.

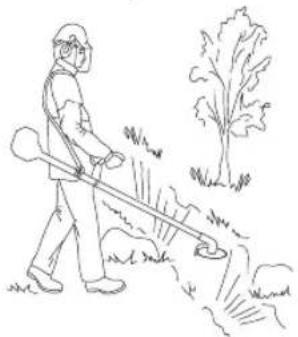

Der Anwender des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere näher als 15 m herankommen.
Maschinen mit Säge- oder Grasklingen können heftig zur Seite geschleudert werden, wenn die Klinge auf einen festen Gegenstand trifft. Dies wird als Klingenstoß bezeichnet. Die Klinge kann Arme
oder Beine durchtrennen. Menschen oder Tiere müssen sich stets mindestens 15 m von der Maschine entfernt aufhalten.
Stets zugelassene Schutzhandschuhe tragen.
max 10000 U/min
Rutschfeste und stabile Stiefel tragen.
Choke: Den Chokehebel in Choke-Stellung führen.
Kraftstoffpumpe.
Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.

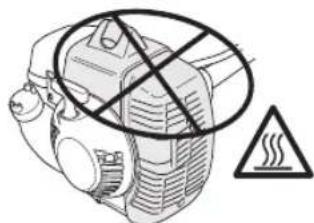

Alle Körperteile von heißen Oberflächen fernhalten.
Das Typenschild mit Seriennummer. yyyy ist das Produktionsjahr, ww ist die Produktionswoche.
Sonstige Symbole/Aufkleber am Gerät beziehen sich auf spezielle Zertifizierungsanforderungen, die in bestimmten Ländern gelten.
Eine Kontrolle und/oder Wartung ist bei abgestelltem Motor vorzunehmen, wenn der Stoppersalter in Stellung STOP steht.
Stets zugelassene Schutzhandschuhe tragen.
Regelmäßige Reinigung ist notwendig.
Visuelle Kontrolle.
Ein zugelassener Augenschutz muss getragen werden.
yyyywwxxxxxx
German-63
INHALT
Inhalt Vor dem Start ist Folgendes
SYMBOLERKLÄRUNG
Symbole 63
INHALT
Inhalt 64
Vor dem Start ist Folgendes zu beachten: 64
EINLEITUNG
Sehr geehrter Kunde! 65
WAS IST WAS?
Was ist was am Freischneider? 66
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
Wichtig 67
Persönliche Schutzausrüstung 67
Sicherheitsausrüstung des Gerätes 68
Schneidausrüstung 71
MONTAGE
Montage von Lenkung und Gasgriff 74
Montage von Klinge und Trimmerkopf 74
Montage des Transportschutzes 78
Anpassung von Tragegurt und Freischneider 78
UMGANG MIT KRAFTSTOFF
Sicherer Umgang mit Kraftstoff 79
Kraftstoff 79
Tanken 80

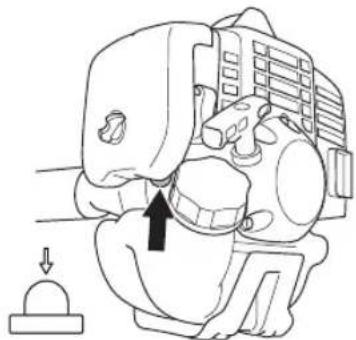

STARTEN UND STOPPEN
Kontrolle vor dem Start 81
Starten und stoppen 81

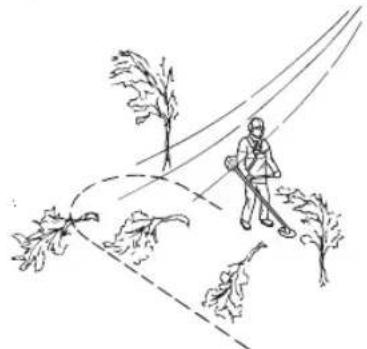

ARBEITSTECHNIK
Allgemeine Arbeitsvorschriften 83
WARTUNG
Vergaser 88

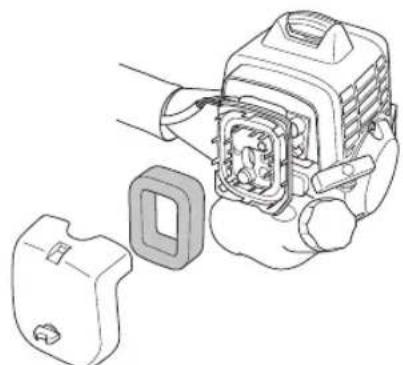

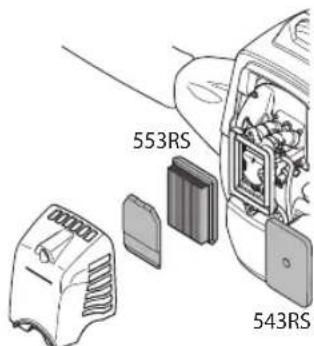

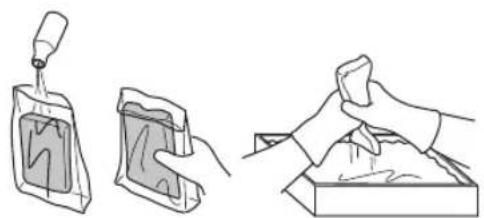

Luftfilter 88

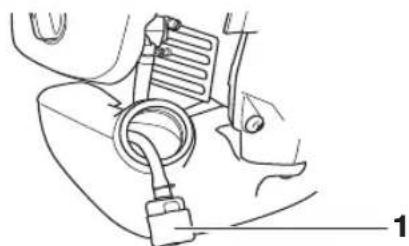

Kraftstofffilter 89
Winkelgetriebe 89
Zündkerze 90
Wartungsschema 92
TECHNISCHE DATEN
Technische Daten 93
EG-Konformitätserklärung 95
beachten:
Die Bedienungsanweisung sorgfältig durchlesen.
WARNUNG! Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen. Daher stets einen zugelassenen Gehörschutz tragen.
WARNUNG! Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Es ist immer Originalzubehör zu verwenden. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder sogar tödlichen Verletzungen des Anwenders oder anderer Personen führen.
WARNUNG! Falsch oder nachlässig angewendete Freischneider, Motorsensen oder Trimmer sind gefährliche Geräte, die schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen verursachen können. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanweisung lesen und verstehen.
EINLEITUNG
Sehr geehrter Kunde!
Herzlichen Glückwunsch zu Ihrem Kauf eines Husqvarna-Produkts! Husqvarnas Geschichte reicht bis ins Jahr 1689 zurück, als König Karl XI. eine Fabrik an den Ufern des Flusses Huskvarna errichten ließ, in der Musketen gefertigt werden sollten. Die Lage am Huskvarna bot sich an, da der Fluss zur Erzeugung von Wasserkraft verwendet wurde und so als Wasserkraftwerk diente. In den mehr als 300 Jahren seit dem Bestehen des Husqvarna-Werks wurden unzählige Produkte hergestellt, angefangen von Holzöfen bis hin zu modernen Küchenmaschinen, Nähmaschinen, Fahr- und Motorrädern usw. 1956 wurde der erste Motorrasenmäher auf den Markt gebracht, gefolgt von der Motorsäge 1959, und in diesem Bereich ist Husqvarna auch heute tätig.
Husqvarna ist einer der weltführenden Hersteller von Forst- und Gartenmaschinen und legt vor allem Wert auf Qualität und Leistungskraft. Das Unternehmenskonzept umfasst die Entwicklung, Herstellung und den Vertrieb von Produkten für den Einsatz in Wald und Garten sowie in der Bauindustrie. Husqvarnas Ziel ist es, auch in den Bereichen Ergonomie, Benutzerfreundlichkeit, Sicherheit und Umwelt führend zu sein - dies lässt sich an vielen Details erkennen, die aus diesen Gesichtspunkten heraus entwickelt wurden.
Wir sind überzeugt, dass Sie mit der Qualität und Leistung unserer Produkte über lange Jahre mehr als zufrieden sein werden. Mit dem Erwerb unserer Produkte erhalten Sie professionelle Hilfe bei Reparaturen und Service, falls noch einmal etwas passieren sollte. Haben Sie die Maschine nicht bei einem unserer Vertragshändler gekauft, fragen Sie nach der nächsten Servicewerkstatt.
Wir hoffen, dass Sie mit Ihrer Maschine über lange Jahre zufrieden sein werden. Denken Sie daran, diese Bedienungsanleitung sicher aufzubewahren. Die genaue Befolgung ihres Inhalts (Verwendung, Service, Wartung usw.) verlängert die Lebensdauer der Maschine erheblich und erhöht zudem ihren Wiederverkaufswert. Sollten Sie Ihre Maschine verkaufen, händigen Sie dem neuen Besitzer bitte auch die Bedienungsanleitung aus.
Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben.
Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

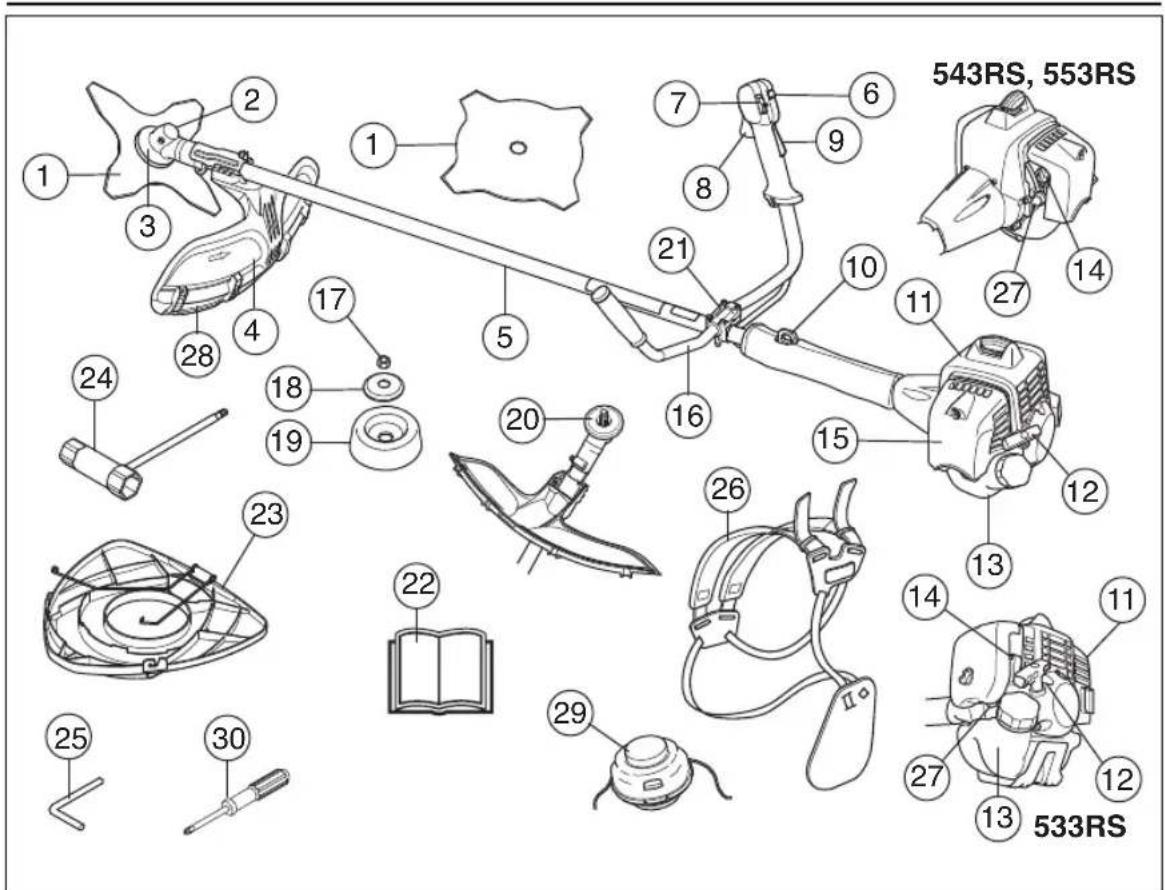

WAS IST WAS?
Was ist was am Freischneider?
1 Klinge 2 Einfüllöffnung für Schmiermittel, Winkelgetriebe 3 Winkelgetriebe 4 Schutz für die Schneidausrüstung 5 Führungsrohr 6 Startgasknopf 7 Stoppschalter 8 Gashebel 9 Gashebelsperre 10 Aufhängung 11 Zylinderdeckel 12 Startgriff 13 Kraftstofftank 14 Choke 15 Luftfiltergehäuse
16 Lenker 17 Gegenmutter 18 Stützflansch 19 Stützkappe 20 Mitnehmer 21 Lenkerklemme 22 Bedienungsanweisung 23 Transportschutz 24 Schlüssel für die Klingemutter 25 Sperrstift 26 Gurtsystem 27 Kraftstoffpumpe 28 Schutzveränderung 29 Trimmerkopf 30 Schraubenzieher
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
Wichtig
WICHTIG!
Das Gerät ist nur für das Trimmen von Gras konstruiert.
Das einzige Zubehör, für das die Motoreinheit als Antriebsquelle verwendet werden darf, sind die im Kapitel Technische Daten empfohlenen Schneidausrüstungen.
Nationale oder regionale Bestimmungen regeln ggf. die Verwendung. Die festgelegten Bestimmungen erfüllen.
Bedienen Sie niemals diese Maschine, wenn Sie müde oder krank sind, Alkohol konsumiert haben oder Medikamente einnehmen, die Ihre Sicht, Ihr Urteilsvermögen oder Ihre Koordination beeinträchtigen können.
Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".
Niemals mit einem Gerät arbeiten, das ohne Zustimmung des Herstellers modifiziert wurde und nicht länger mit der Originalausführung übereinstimmt.
Niemals mit einem defekten Gerät arbeiten. Die Kontroll-, Wartungs- und Serviceanweisungen in dieser Bedienungsanweisung sind bereits zu befolgen.
Gewisse Wartungs- und Servicemaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Siehe Anweisungen unter dem Titel Wartung.
Vor der Inbetriebnahme müssen sämtliche Abdeckungen, Schutzvorrichtungen und Griffe angebracht sein. Stellen Sie sicher, dass
Zündkerzenschutz und Zündkabel unversehrt sind, um die Gefahr von elektrischen Schlägen auszuschließen.
Der Anwender des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere näher als 15 m an herankommen. Wenn mehrere Anwender am gleichen Einsatzort tätig sind, muss der Sicherheitsabstand mindestens zwei Baumlängen, jedoch mindestens 15 Meter betragen.
Vor dem Gebrauch der Maschine eine Gesamtüberprüfung durchführen, siehe Wartungsplan.
WARNUNG! Diese Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschließen, sollen Personen mit einem medizinischen Implantat vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.
WARNUNG! Einen Motor in einem geschlossenen oder schlecht belüfteten Raum laufen zu lassen, kann zum Tod durch Erstickung oder
Kohlenmonoxidvergiftung führen.
Persönliche Schutzausrüstung
WICHTIG!
Falsch oder nachlässig angewendete Freischneider, Motorsensen oder Trimmer sind gefährliche Geräte, die schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen verursachen können. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanweisung lesen und verstehen.
Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und
Schaden. Bei der Wahl der Schutzausrüstung einen Fachhändler um Rat fragen.
WARNUNG! Bei Benutzung von Gehörschützern immer auf Warnsignale oder Zurufe achten. Den Gehörschutz immer abnehmen, sobald der Motor abgestellt ist.
GEHÖRSCHUTZ
Ein Gehörschutz mit ausreichender Dämmwirkung ist zu tragen.
AUGENSCHUTZ
Es ist immer ein zugelassener Augenschutz zu tragen. Bei der Benutzung eines Visiers ist auch eine zugelassene Schutzbrille zu tragen. Zugelassene Schutzbrillen sind in diesem Falle diejenigen, die die Normen ANSI Z87.1 für die USA bzw. EN 166 für EU-Länder erfüllen.
HANDSCHUHE
Handschuhe sind dann zu tragen, wenn dies notwendig ist, z. B. bei der Montage der Schneidausrüstung.
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
STIEFEL
Rutschfeste und stabile Stiefel tragen.
KLEIDUNG
Kleidung aus reißfestem Material wählen und nicht zu weite Kleidungsstücke tragen, die sich leicht im Unterholz verfangen können. Stets kräftige lange Hosen tragen. Keinen Schmuck, kurze Hosen oder Sandalen tragen und nicht barfuß gehen. Schulterlanges Haar nicht offen tragen.
ERSTE HILFE
Ein Erste-Hilfe-Set soll immer griffbereit sein.
Sicherheitsausrüstung des Gerätes
In diesem Abschnitt werden die einzelnen Teile der Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführt werden sollen, um sicherzustellen, dass sie funktionsfähig sind. (Siehe Kapitel „Was ist was?“, um herauszufinden, wo die Sicherheitsdetails an Ihrem Gerät zu finden sind).
Die Lebensdauer der Maschine kann verkürzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführt werden. Weitere Informationen erteilt Ihnen die nächste Servicewerkstatt.
WICHTIG! Service und Reparatur des Gerätes erfordern eine Spezialausbildung. Dies gilt besonders für die Sicherheitsausrüstung des Gerätes. Wenn Ihr Gerät den unten aufgeführten Kontrollanforderungen nicht entspricht, müssen Sie Ihre Servicewerkstatt aufsuchen. Beim Kauf eines unserer Produkte wird gewährleistet, dass Reparatur- oder Servicearbeiten fachmännisch ausgeführt werden. Sollte der Verkauf Ihres Gerätes nicht an unser Fachhändler-Service-Netz angeschlossen sein, fragen Sie nach unserer nächstgelegenen Servicewerkstatt.
WARNUNG! Benutzen Sie nie ein Gerät mit defekter Sicherheitsausrüstung. Die Sicherheitsausrüstung des Gerätes muss so kontrolliert und gewartet werden, wie dies in diesem Abschnitt beschrieben wird. Wenn Ihr Gerät den Kontrollanforderungen nicht entspricht, muss eine Servicewerkstatt aufgesucht werden.

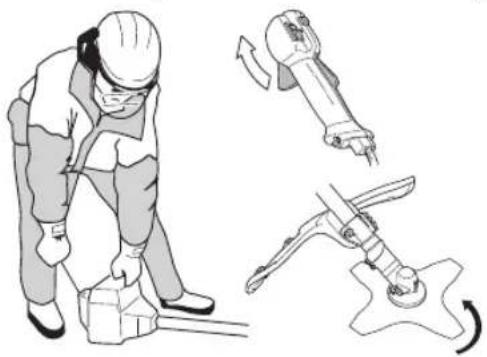

Gashebelsperre
Die Gashebelsperre soll die unbeabsichtigte Betätigung des Gashebels verhindern. Durch Drücken der Sperre (A) im Handgriff (= wenn man den Handgriff hält) wird der Gashebel (B) gelöst. Wird der Handgriff losgelassen, werden Gashebel und Gashebelsperre wieder in ihre Ausgangsstellung zurückgestellt. Dies geschieht mit Hilfe von zwei voneinander unabhängigen Rückzugfedersystemen. In dieser Stellung wird der Gashebel im Leerlauf automatisch gesichert.
Kontrollieren, ob der Gashebel in Leerlaufstellung gesichert ist, wenn sich die Gashebelsperre in Ausgangsstellung befindet.
Die Gashebelsperre eindrücken und kontrollieren, ob sie in die Ausgangsstellung zurückkehrt, wenn sie losgelassen wird.
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
Kontrollieren, ob Gashebel und Gashebelsperre mit dem dazugehörigen Rückzugfedersystem einwandfrei funktionieren.
Siehe die Anweisungen unter der Überschrift „Start“. Gerät starten und Vollgas geben. Den Gashebel loslassen und kontrollieren, ob die Schneidausrüstung völlig zum Stillstand kommt. Wenn die Schneidausrüstung rotiert, während sich der Gashebel in Leerlaufstellung befindet, ist die Leerlaufeinstellung des Vergasers zu kontrollieren. Siehe die Anweisungen unter der Überschrift „Wartung“.
Stoppschalter
Mit dem Stoppschalter wird der Motor abgestellt.
Den Motor starten und kontrollieren, ob der Motor stoppt, wenn der Stoppschalter in Stoppstellung geführt wird.
Schutz für die Schneidausrüstung
Dieser Schutz soll verhindern, dass lose Gegenstände zum Anwender hochgeschleudert werden. Der Schutz
verhindert auch, dass der Anwender mit der Schneidausrüstung in Berührung kommt.
Den Schutz auf Schäden und Risse kontrollieren. Den Schutz austauschen, wenn er Schlägen ausgesetzt war oder Risse aufweist.
Immer den empfohlenen Schutz für die jeweilige Schneidausrüstung verwenden. Siehe das Kapitel Technische Daten.
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
WARNUNG! Unter keinen Umständen darf eine Schneidausrüstung ohne einen zugelassenen Schutz betrieben werden. Siehe das Kapitel Technische Daten. Wenn ein falscher oder ein defekter Schutz montiert wird, können dadurch schwere Verletzungen verursacht werden.

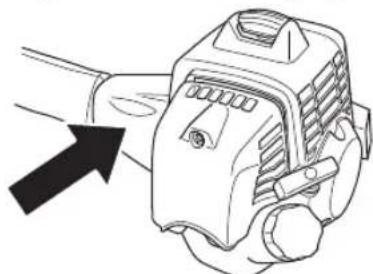

Antivibrationssystem
Das Gerät ist mit einem Antivibrationssystem ausgerüstet, das die Vibrationen wirkungsvoll dämpft und so für angenehmere Arbeitsbedingungen sorgt.
Die Verwendung eines falsch gewickelten Fadens oder einer stumpfen, falschen Schneidausrüstung (falscher Typ oder falsch gefeilt, siehe die Anweisungen unter der Überschrift Feilen der Klinge) verstärkt die Vibrationen.
Das Antivibrationssystem reduziert die Übertragung von Vibrationen zwischen Motoreinheit/Schneidausrüstung und dem Handgriffsystem des Gerätes.
Kontrollieren, ob die Vibrationsdämpfer unbeschädigt und fest verankert sind. Wenden Sie sich bezüglich des Austauschs des Antivibrationssystems an Ihren Husqvarna-Händler.
WARNUNG! Personen mit Blutkreislaufstörungen, die zu oft Vibrationen ausgesetzt werden, laufen Gefahr, Schäden an den Blutgefäßen oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie an Ihrem Körper Symptome feststellen, die auf Vibrationsschäden deuten. Beispiele solcher Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerz, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Symptome treten am frühesten in den Fingern, Händen oder Handgelenken auf. Bei niedrigen Temperaturen kann erhöhte Gefahr bestehen.
Schnellverschluss
Vorn befindet sich ein leicht erreichbarer Schnellverschluss als Sicherheitsausstattung, falls der Motor in Brand gerät oder eine andere Situation entsteht, in der man sich von Gerät und Tragegurt frei machen muss. Siehe die Anweisungen unter der Überschrift "Anpassung von Tragegurt und Freischneider".
Kontrollieren, ob die Riemen des Tragegurtes richtig liegen. Wenn Tragegurt und Gerät angepasst sind, kontrollieren, ob der Schnellverschluss des Tragegurts funktioniert.
Schalldämpfer
Der Schalldämpfer soll den Geräuschpegel so weit wie möglich senken und die Abgase des Motors vom Anwender fernhalten.
Niemals ein Gerät mit defektem Schalldämpfer benutzen.
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
Regelmäßig kontrollieren, ob der Schalldämpfer fest am Gerät montiert ist.
WARNUNG! Der Schalldämpfer enthält Chemikalien, die karzinogen sein können. Falls der Schalldämpfer beschädigt wird, vermeiden Sie es, mit diesen Stoffen in Berührung zu kommen.
WARNUNG! Denken Sie daran: Die Motorabgase sind heiß und können Funken enthalten, die einen Brand verursachen können. Aus diesem Grunde soll das Gerät niemals im Innenbereich oder in der Nähe von feuergefährlichen Stoffen gestartet werden!
Gegenmutter
Bestimmte Schneidausrüstungen sind mit einer Gegenmutter gesichert.
Bei der Montage die Mutter entgegen der Rotationsrichtung der Schneidausrüstung anziehen. Bei der Demontage die Mutter in der Rotationsrichtung der Schneidausrüstung lösen. (ACHTUNG! Die Mutter hat ein Linksgewinde.) Die Mutter mit dem Schlüssel für die Klingenmutter anziehen.
Die Nylonsicherung der Mutter darf nicht so abgenutzt sein, dass sie sich von Hand schrauben lässt. Die Sicherung soll mindestens 1,5 Nm halten. Nachdem sie ca. 10 Mal aufgeschraubt worden ist, ist die Mutter auszutauschen.
Schneidausrüstung
Dieser Abschnitt beschreibt, wie man durch vorschriftsmäßige Wartung und Anwendung der richtigen Schneidausrüstung:
Verringert die Rückschlagneigung des Gerätes. - Erreicht eine maximale Schneidleistung. - Verlängert die Lebensdauer der Schneidausrüstung.
WICHTIG!
Die Schneidausrüstung immer nur mit dem von uns empfohlenen Schutz verwenden! Siehe Kapitel Technische Daten.
Zum korrekten Einlegen des Fadens und zur Wahl des richtigen Fadendurchmessers siehe die Anweisungen für die Schneidausrüstung.
Die Schneidzähne der Klinge sollen stets korrekt und gut geschärft sein! Befolgen Sie unsere Empfehlungen. Beachten Sie auch die Anweisungen auf der Klingenverpackung.
Die korrekte Schränkung beibehalten! Befolgen Sie unsere Instruktionen und verwenden Sie die empfohlene Schärflehre.
WARNUNG! Den Motor immer abstellen, bevor irgendwelche Arbeiten an der Schneidausrüstung ausgeführt werden. Diese rotiert noch weiter, nachdem der Gashebel losgelassen wurde. Kontrollieren, ob die Schneidausrüstung völlig stillsteht, und das Kabel von der Zündkerze abziehen, bevor mit der Arbeit an der Schneidausrüstung begonnen wird.
WARNUNG! Durch eine falsche Schneidausrüstung oder eine falsch gefeilte Klinge erhöht sich die Rückschlaggefahr.
Schneidausrüstung

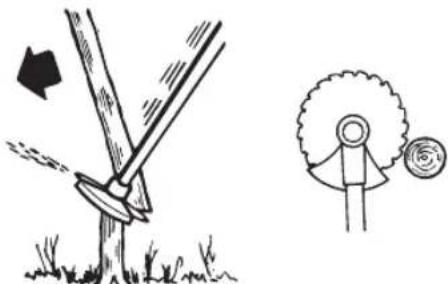

Die Sägeklinge ist zum Sägen von baumartigen Gehölzen bestimmt.
Grasklinge und Grasmesser sind für das Mähen von dichtem hohen Gras vorgesehen.
Deutsch - 71
ALLGEMEINE SICHERHEITSVORSCHRIFTEN

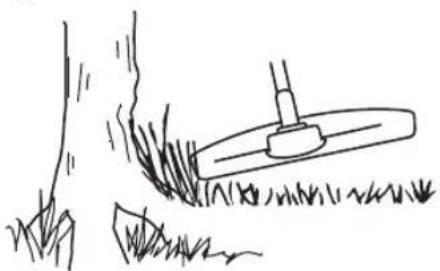

Der Trimmerkopf dient zum Rasentrimmen.
Grundregeln
Die Schneidausrüstung immer nur mit dem von uns empfohlenen Schutz verwenden! Siehe Kapitel Technische Daten.
Die Schneidzähne der Klinge sollen stets korrekt und gut geschärft sein! Befolgen Sie unsere Anleitung und verwenden Sie die empfohlene Schärflehre. Eine falsch geschärfte oder beschädigte Klinge erhöht die Unfallgefahr.
Die korrekte Schränkung der Sägeklinge beibehalten! Befolgen Sie unsere Anweisungen und verwenden Sie das empfohlene Schränkwerkzeug. Eine falsch geschränkte Sägeklinge erhöht das Risiko für das Festfahren und für Rückschläge sowie Schäden an der Klinge.
Die Schneidausrüstung auf Beschädigung und Risse kontrollieren. Beschädigte Schneidausrüstungen sind grundsätzlich auszutauschen.
Feilen von Grasmesser und Grasklinge
Befolgen Sie die Feilanleitung auf der Verpackung der Schneidausrüstung. Klinge und Messer werden mit einer einhiebigen Flachfeile gefeilt. - Alle Schneiden gleichmäßig feilen, damit keine Unwucht entsteht.
WARNUNG! Eine Klinge, die verbogen, schief, gerissen, gebrochen oder auf andere Art beschädigt ist, immer aussortieren. Niemals versuchen, eine schiefe Klinge zur weiteren Anwendung wieder zu richten. Ausschließlich Originalklingen des vorgeschriebenen Typs verwenden.

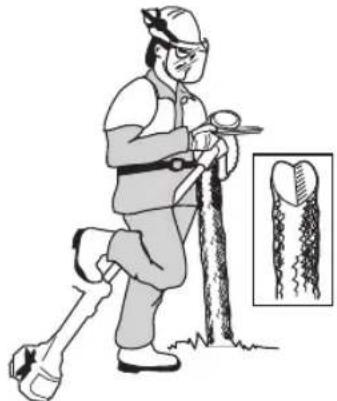

Feilen der Sägeklinge
- Befolgen Sie die Feilanleitung auf der Verpackung der Schneidausrüstung.
Eine korrekt gefeilte Klinge ist eine Voraussetzung für effektives Arbeiten und für die Vermeidung von unnötigem Verschleiß an Klinge und Freischneider.
Sorgen Sie dafür, dass Sie beim Feilen eine gute Stütze für die Klinge haben. Verwenden Sie eine 5,5-mm-Rundfeile zusammen mit einem Feilenhalter.
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
- Feilwinkel 15° . Jeden zweiten Zahn nach rechts, die dazwischen liegenden Zähne nach links feilen. Wenn mit der Klinge hart gegen Steine gesägt worden ist, kann es in Ausnahmefällen notwendig sein, die Oberseite der Zähne mit einer Flachfeile zu justieren. Dieser Arbeitsschritt ist in diesem Falle vor dem Feilen mit der Rundfeile auszuführen. Das Feilen der Oberseite muss an allen Zähnen möglichst gleichmäßig ausgeführt werden.
Die Schränkung einstellen. Sie soll 1 mm betragen.
Trimmerkopf
WICHTIG!
Stets darauf achten, dass der Trimmerfaden fest und gleichmäßig auf die Rolle gewickelt wird, andernfalls entstehen im Gerät gesundheitsschädliche Vibrationen.
- Nur die empfohlenen Trimmerköpfe und Fäden verwenden. Sie sind vom Hersteller für eine bestimmte Motorgröße getestet worden. Dies ist besonders wichtig, wenn ein vollautomatischer Trimmerkopf verwendet wird. Benutzen Sie nur die empfohlene Schneidausrüstung. Siehe das Kapitel Technische Daten.
- Im Allgemeinen erfordert ein kleineres Gerät keine Trimmerköpfe und umgekehrt. Der Grund hierfür ist, dass der Motor beim Mähen mit Faden diesen radial vom Trimmerkopf herausschleudern und damit auch den Widerstand des zu mähenden Grases überwinden muss. Die Länge des Fadens ist ebenfalls wichtig. Beim gleichen Fadendurchmesser erfordert ein längerer Faden eine größere Motorleistung als ein kurzer.
- Darauf achten, dass das Messer am Trimmerschutz intakt ist. Es dient dazu, den Faden auf die richtige Länge zu schneiden. Die Lebensdauer des Fadens lässt sich verlängern, indem man ihn für ein paar Tage in Wasser legt. Dadurch wird der Faden steifer und hält länger.
MONTAGE
Montage von Lenkung und Gasgriff
Befestigen Sie den Griff mit vier Schrauben an der Griffklemme auf der Welle.
Die Schutzhülle gemäß Abbildung montieren.

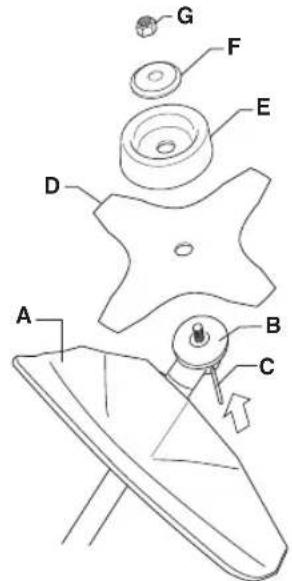

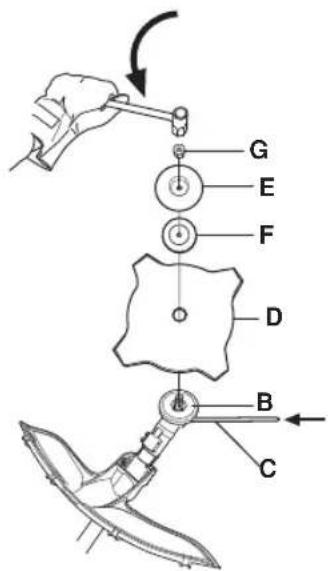

Montage von Klinge und Trimmerkopf
WARNUNG!
Bei der Montage der Schneidausrüstung ist es äußerst wichtig, dass die Führung des Mitnehmers/Stützflansches korrekt im Zentrumloch der Schneidausrüstung sitzt. Eine falsch montierte Schneidausrüstung kann schwere oder gar lebensgefährliche Verletzungen verursachen.
WARNUNG! Unter keinen Umständen darf eine Schneidausrüstung ohne einen zugelassenen Schutz betrieben werden. Siehe das Kapitel Technische Daten. Wenn ein falscher oder ein defekter Schutz montiert wird, können dadurch schwere Verletzungen verursacht werden.
WICHTIG! Um eine Säge- oder Grasklinge benutzen zu dürfen, muss das Gerät mit dem richtigen Lenker, Klingenschutz und Tragegurt ausgerüstet sein.
Montage der Schutzabdeckung
(543RS, 553RS)
ACHTUNG! Bei Verwendung von Trimmerkopf/ Kunststoffmessern und Kombischutz muss die Schutzabdeckung stets montiert sein. Bei Verwendung von Grasklinge und Kombischutz muss die Schutzabdeckung demontiert sein.
Den Klingenschutz/Kombischutz (A) an seiner Halterung am Führungsrohr einhaken und mit einer Schraube fixieren.
Die Schutzkappenführung in die Nut am Kombischutz einsetzen. Anschließend die Schutzabdeckung mithilfe
MONTAGE
der vier Schnellspannvorrichtungen am Schutz befestigen.
Die Demontage der Schutzabdeckung lässt sich am einfachsten mit einem Schraubendreher bewerkstelligen (siehe Abb.).
Montage von Klingenschutz, Grasklinge und Grasmesser
- Den Klingenschutz/Kombischutz (A) an seiner Halterung am Führungsrohr einhaken und mit einer Schraube fixieren (L). Den empfohlenen Klingenschutz verwenden. Siehe das Kapitel Technische Daten. ACHTUNG! Dafür sorgen, dass die Schutzabdeckung demontiert ist.
(533RS)
(543RS, 553RS)
Mitnehmer (B) an der Abtriebswelle montieren. Die Klingenachse drehen, bis sich eines der Löcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehäuse deckt. Den Sperrstift (C) in das Loch stecken, so dass die Achse fixiert ist. Klinge (D), Stützkappe (E) und Stützflansch (F) an der Abtriebswelle montieren. - Befestigen Sie die Mutter (G). Ziehen Sie die Mutter mit einem Drehmoment von 35 - 50 Nm fest. Verwenden Sie den Schlüssel aus dem Werkzeugsatz. Greifen Sie den Schaft des Schlüssels so dicht wie möglich am Klingenschutz. Die Mutter wird angezogen, wenn der Schlüssel entgegen der Rotationsrichtung geführt wird (Achtung: Linksgewinde).
MONTAGE
(533RS) (543RS, 553RS)
Montage von Trimmerschutz und Trimmerkopf
Für die Arbeit mit dem Trimmerkopf den Trimmerschutz (A) montieren. ACHTUNG! Dafür sorgen, dass die Schutzabdeckung montiert ist.
Den Trimmerschutz/Kombischutz an der Halterung am Führungsrohr einhaken und mit einer Schraube (L) fixieren. Mitnehmer (B) an der Abtriebswelle montieren. Die Klingenachse drehen, bis sich eines der Löcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehäusedeckel deckt. Den Sperrstift (C) in das Loch stecken, so dass die Achse fixiert ist. - Schrauben Sie den Trimmerkopf / die Kunststofftrennscheibe (H) gegen den Uhrzeigersinn an.
Die Demontage erfolgt in umgekehrter Reihenfolge.
Montage von Klingenschutz und Sägeklinge
- Das Befestigungsblech (H) demontieren. Den Adapter (I) und den Bügel (J) mit den beiden Schrauben (K) gemäß Abbildung montieren. Der Klingenschutz (A) wird mit vier Schrauben (L) gemäß Abbildung am Adapter montiert.
MONTAGE
ACHTUNG! Den empfohlenen Klingenschutz verwenden. Siehe das Kapitel Technische Daten.
Mitnehmer (B) an der Abtriebswelle montieren. - Die Klingenachse drehen, bis sich eines der Löcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehäusedeckel deckt. Den Sperrstift (C) in das Loch stecken, so dass die Achse fixiert ist. Klinge (D) und Stützflansch (F) an der Abtriebswelle platzieren. Die Mutter (G) montieren. Die Mutter mit einem Moment von 35-50 Nm (3,5-5 kpm) anziehen. Den Hülsenschlüssel aus dem Werkzeugsatz verwenden. Den Schaft des Schlüssels so nah wie möglich am Trimmerschutz fassen. Die Mutter wird angezogen, wenn der Schlüssel entgegen der Rotationsrichtung geführt wird (Achtung: Linksgewinde).
- Beim Lösen und Anziehen der Sägeklingenmutter besteht die Gefahr, dass man sich an den Zähnen der Sägeklinge verletzt. Daher darauf achten, dass die Hand bei dieser Arbeit durch den Klingenschutz geschützt ist. Immer einen Hülsenschlüssel mit ausreichend langem Schaft verwenden, damit dies möglich ist. Der Pfeil in der Abbildung zeigt, in welchem Bereich der Hülsenschlüssel beim Lösen bzw. Anziehen der Mutter arbeiten soll.
MONTAGE
Montage des Transportschutzes
- Setzen Sie das Sägeblatt in den Transportschutz (A) ein.
- Schieben Sie die beiden Halterungen (B) bis zum Einrasten in die Schlitze (C) ein, um den Transportschutz zu fixieren.
Anpassung von Tragegurt und Freischneider
WARNUNG! Der Freischneider sollte bei der Arbeit immer am Tragegurt eingehakt werden. Andernfalls können Sie den Freischneider nicht sicher steuern und sich selbst oder anderen Verletzungen zufügen. Niemals einen Tragegurt mit defektem Schnellverschluss benutzen.
Schnellverschluss
Vorn befindet sich ein leicht erreichbarer Schnellverschluss. Benutzen Sie diesen, wenn der Motor anfängt zu brennen, oder in einer anderen Notsituation, wenn Sie sich schnell von Tragegurt und Gerät befreien müssen.
Gleichmäßige Schulterbelastung
Durch eine gute Anpassung von Tragegurt und Gerät wird die Arbeit wesentlich erleichtert. Den Tragegurt auf die optimale Arbeitsstellung einstellen. Die Seitenriemen so spannen, dass die Last gleichmäßig auf beiden Schultern verteilt wird.
Die richtige Höhe
Den Schulterriemen so einstellen, dass die Schneidausrüstung parallel zum Boden hängt.
Das richtige Gleichgewicht
Die Schneidausrüstung leicht auf dem Boden aufliegen lassen. Die Aufhängung verschieben, um den Freischneider in die richtige Balance zu bringen.
UMGANG MIT KRAFTSTOFF
Sicherer Umgang mit Kraftstoff
Das Gerät niemals starten, wenn:
1. Wenn Kraftstoff darüber verschüttet wurde. Alles abwischen und restliches Benzin verdunsten lassen. 2. Wenn Sie Kraftstoff über sich selbst oder Ihre Kleidung verschüttet haben, ziehen Sie sich um. Waschen Sie die Körperteile, die mit dem Kraftstoff in Berührung gekommen sind. Wasser und Seife verwenden. 3. Wenn es Kraftstoff leckt. Tankdeckel und Tankleitungen regelmäßig auf Undichtigkeiten überprüfen.
Transport und Aufbewahrung
- Das Gerät und den Kraftstoff so transportieren und aufbewahren, dass bei eventuellen Undichtigkeiten entweichende Dämpfe oder Kraftstoff nicht mit Funken oder offenem Feuer in Kontakt kommen können, z. B. von Elektrogeräten, Elektromotoren, elektrischen Kontakten/Schaltern oder Heizkesseln. Zum Transport und zur Aufbewahrung von Kraftstoff sind speziell für diesen Zweck vorgesehene und zugelassene Behälter zu verwenden.
- Bei längerer Aufbewahrung des Geräts ist der Kraftstofftank zu leeren. An der nächsten Tankstelle können Sie erfahren, wie Sie überschüssigen Kraftstoff am besten entsorgen. Vor der Langzeitaufbewahrung sicherstellen, dass die Maschine gründlich gesäubert und komplett gewartet wurde.
- Bei Transport oder Aufbewahrung des Gerätes muss der Transportschutz für die Schneidausrüstung immer montiert sein.
- Sichern Sie die Maschine während des Transports. Um ein ungewolltes Starten des Motors zu vermeiden, ist die Zündkappe bei der Langzeitaufbewahrung und bei allen Servicemaßnahmen zu entfernen, sowie wenn das Gerät ohne Aufsicht ist.
WARNUNG! Beim Umgang mit Kraftstoff vorsichtig sein. Denken Sie an das Feuer- und Explosionsrisiko und an die Gefahr des Einatmens.
Kraftstoff
ACHTUNG! Das Gerät ist mit einem Zweitaktmotor ausgestattet und darauf ausschließlich mit einer Mischung aus Benzin und Zweitaktöl zu betreiben. Damit das Mischungsverhältnis richtig ist, muss die beizumischende Ölmenge unbedingt genau abgemessen werden. Wenn keine Kraftstoffmengen gemischt werden, wirken sich auch keine Abweichungen bei der Ölmenge stark auf das Mischungsverhältnis aus.
WARNUNG! Kraftstoff und Kraftstoffdämpfe sind sehr feuergefährlich und können beim Einatmen und auf der Haut schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist dazu Vorsicht geboten und für eine gute Belüftung zu sorgen.
Benzin
ACHTUNG! Stets Qualitätsbenzin mit Ölbeimischung mit mind. 90 Oktan (ROZ) verwenden. Wenn Ihr Gerät mit Katalysator ausgestattet ist (siehe Kapitel Technische Daten), muss stets bleifreies Qualitätsbenzin mit Ölbeimischung verwendet werden. Verbleites Benzin zerstört den Katalysator.
Wenn umweltgerechtes sog. Alkylatbenzin zur Verfügung steht, ist dieses zu verwenden.
- Als niedrigste Oktanzahl wird ROZ 90 empfohlen. Wenn der Motor mit Benzin einer niedrigeren Oktanzahl als 90 betrieben wird, läuft er nicht einwandfrei. Das führt zu erhöhten Motortemperaturen, die schwere Motorschäden verursachen können.
- Wenn kontinuierlich bei hohen Drehzahlen gearbeitet wird, ist eine höhere Oktanzahl zu empfehlen.
Zweitaktöl
Das beste Resultat und die beste Funktion wird mit HUSQVARNA Zweitaktöl erhalten, das speziell für unsere Zweitaktmotoren entwickelt wurde. Mischungsverhältnis 1:50 (2%). - Wenn kein HUSQVARNA Zweitaktöl zur Verfügung steht, kann ein anderes, qualitativ hochwertiges Zweitaktöl für luftgekühlte Motoren verwendet werden. Sprechen Sie mit Ihrem Fachhändler über die richtige Ölsorte. - Niemals Zweitaktöl für wassergekühlte Außenbordmotoren, sog. Outboardoil, verwenden. - Niemals Öl für Viertaktmotoren verwenden. - Eine unzureichende Ölqualität oder ein zu fettes Öl/Kraftstoff-Gemisch kann die Funktion des Katalysators beeinträchtigen und seine Lebensdauer reduzieren.
| Benzin, Liter | Zweitaktöl, Liter |
| 2% (1:50) | |
| 5 0,10 | |
| 10 0,20 | |
| 15 0,30 | |
| 20 0,40 |
UMGANG MIT KRAFTSTOFF
Mischen
- Benzin und Öl stets in einem sauberen, für Benzin zugelassenen Behälter mischen.
- Immer zuerst die Hälfte des Benzins, das gemischt werden soll, einfüllen. Danach die gesamte Ölmenge einfüllen. Die Kraftstoffmischung mischen (schütteln). Dann den Rest des Benzins dazugeben. Vor dem Einfüllen in den Tank der Maschine die Kraftstoffmischung noch einmal sorgfältig mischen (schütteln).
Kraftstoff höchstens für einen Monat im Voraus mischen. - Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, den Kraftstofftank entleeren und reinigen.
Tanken
WARNUNG! Folgende Vorsichtsmaßnahmen verringern die Feuergefahr:
Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.
Niemals bei laufendem Motor tanken.
Den Motor abstellen und vor dem Tanken eine Minute abkühlen lassen.
Den Tankdeckel stets vorsichtig öffnen, so dass sich ein evtl. vorhandener Überdruck langsam abbauen kann.
Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen.
Die Maschine vor dem Start immer aus dem Auftankbereich und von der Auftankquelle weg bewegen.
- Verwenden Sie einen Kraftstoffbehälter mit Überfüllungsschutz. Um den Tankdeckel herum sauberwischen. Verunreinigungen im Tank verursachen Betriebsstörungen. Vor dem Einfüllen in den Tank den Behälter noch einmal schütteln, damit der Kraftstoff gut gemischt ist.
STARTEN UND STOPPEN
Kontrolle vor dem Start
Die Klinge auf Risse am Zahnansatz und um das Mittelloch herum kontrollieren. Die häufigste Ursache für Rissbildungen am Zahnansatz sind beim Feilen entstandene scharfe Ecken oder die Anwendung der Klinge in stumpfem Zustand. Die Klinge austauschen, wenn sie Risse aufweist.
Den Stützflansch auf Risse hin kontrollieren, die aufgrund von Materialermüdung oder zu festem Anziehen entstehen können. Den Stützflansch austauschen, wenn er Risse aufweist.
- Darauf achten, dass die Gegenmutter ihre Schließkraft nicht verliert. Sie soll ein Schließmoment von mind. 1,5 Nm haben. Das Anziehmoment der Gegenmutter soll 35-50 Nm betragen.
Den Klingenschutz auf Schäden und Risse kontrollieren. Den Klingenschutz austauschen, wenn er Risse hat oder Schlägen ausgesetzt gewesen ist.
- Trimmerkopf und Trimmerschutz auf Schäden und Risse kontrollieren. Wenn Trimmerkopf oder Trimmerschutz Risse haben oder Schlägen
ausgesetzt gewesen sind, müssen sie ausgetauscht werden.
- Das Gerät niemals ohne Schutz oder mit defektem Schutz benutzen. Vor dem Start des Geräts müssen sämtliche Gehäuse korrekt montiert und in einwandfreiem Zustand sein.
Starten und stoppen
WARNUNG! Das komplette Kupplungsgehäuse und das Führungsrohr müssen montiert sein, bevor das Gerät gestartet wird, andernfalls kann sich die Kupplung lösen und Verletzungen verursachen.
Die Maschine vor dem Start immer aus dem Auftankbereich und von der Auftankquelle weg bewegen. Das Gerät auf festem Untergrund abstellen. Darauf achten, dass die Schneidausrüstung keine Gegenstände berührt.
Sorgen Sie dafür, dass sich innerhalb des Arbeitsbereichs keine unbefugten Personen aufhalten, andernfalls besteht die Gefahr von schweren Verletzungen. Der Sicherheitsabstand beträgt 15 Meter.
Starten
Zündung: Den Stoppschalter in Startposition stellen.
Choke: Den Chokehebel in Choke-Lage führen.
(533RS)
German - 81
STARTEN UND STOPPEN
(543RS, 553RS)
Kraftstoffpumpe: Mehrmals auf die Gummiblase der Kraftstoffpumpe drücken, bis diese sich mit Kraftstoff zu füllen beginnt. Die Blase braucht nicht ganz gefüllt zu werden.
(533RS)
(543RS, 553RS)
WARNUNG! Wenn der Chokehebel beim Starten des Motors auf Choke oder Startgas eingestellt ist, fängt die Schneidausrüstung sofort an zu rotieren.
Den Gerätekörper mit der linken Hand gegen den Boden drücken (ACHTUNG! Nicht mit dem Fuß!). Mit der rechten Hand den Startgriff fassen und das Startseil langsam herausziehen, bis ein Widerstand spürbar wird (die Starthaken greifen), und dann schnell und kräftig ziehen. Das Startseil niemals um die Hand wickeln.
Den Choke so weit zurückstellen, wenn der Motor zündet, und weitere Startversuche machen, bis der Motor anspringt. Wenn der Motor startet, schnell Vollgas geben, wodurch das Startgas automatisch ausgeschaltet wird.
ACHTUNG! Das Startseil nicht ganz herausziehen und den Startgriff aus ganz herausgezogener Lage nicht loslassen. Schäden am Gerät könnten die Folge sein.
ACHTUNG! Kein Körperteil darf auf die markierte Fläche geraten. Der Kontakt kann zu Hautverbrennungen oder elektrischen Schlägen führen, wenn die Zündkerze defekt ist. Stets Handschuhe tragen. Niemals eine Maschine mit defekter Zündkerze verwenden.
Für Gashandgriffe mit Startgassperre gilt:
Startgas wird erhalten, indem zuerst die Gashebelsperre und der Gashebel und dann der Startgasknopf (A) eingedrückt werden. Dann die Gashebelsperre und den Gashebel und danach den Startgasknopf loslassen. Nun ist die Startgasfunktion aktiviert. Um den Motor wieder auf Leerlauf zurückzustellen, die Gashebelsperre und den Gashebel eindrücken.
Stoppen
Zum Abstellen des Motors die Zündung ausschalten.
ACHTUNG! Zum Abstellen des Motors die Zündung ausschalten.
ARBEITSTECHNIK
Allgemeine Arbeitsvorschriften
WICHTIG!
Dieser Abschnitt behandelt grundlegende Sicherheitsregeln für die Arbeit mit Freischneider und Trimmer.
Wenn Sie in eine Situation geraten, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, lassen Sie sich von einem Experten beraten. Wenden Sie sich an Ihren Fachhändler oder Ihre Servicewerkstatt.
Vermeiden Sie Arbeiten, denen Sie sich nicht gewachsen fühlen.
Vor der Anwendung müssen Sie den Unterschied zwischen Forstfreischneiden, Grasfreischneiden und Grastrimmen verstehen.
Grundlegende Sicherheitsvorschriften
1 Behalten Sie die Umgebung im Auge: Um sicherzustellen, dass weder Menschen noch Tiere oder andere Ihre Kontrolle über das Gerät beeinflussen können. Um sicherzustellen, dass weder Menschen, Tiere noch Gegenstände Gefahr laufen, mit der Schneidausrüstung selbst oder mit von der Schneidausrüstung hochgeschleuderten losen Gegenständen in Kontakt zu kommen. - ACHTUNG! Das Gerät niemals benutzen, wenn nicht die Möglichkeit besteht, im Falle eines Unfalls Hilfe herbeizurufen. 2 Den Arbeitsbereich inspizieren. Alle losen Gegenstände entfernen, z. B. Steine, Glasscherben, Nägel, Drähte, Schnüre usw., die weggeschleudert werden oder sich in der Schneidausrüstung verfangen können. 3 Vermeiden Sie es, das Gerät bei schlechtem Wetter zu benutzen, z. B. bei dichtem Nebel, starkem Regen oder Wind, großer Kälte usw. Bei schlechtem Wetter ist das Arbeiten nicht nur ermüdend, es können außerdem gefährliche Arbeitsbedingungen entstehen, z. B. glatter Boden, unberechenbare Fällrichtung des Baumes usw. 4 Stellen Sie sicher, dass Sie sicher gehen und stehen können. Achten Sie auf eventuelle Hindernisse (Wurzeln, Steine, Äste, Löcher, Gruben usw.), wenn Sie unvermittelt Ihren Standort wechseln. Beim Arbeiten auf abschüssigem Boden immer sehr vorsichtig sein.
5 Beim Sägen von Bäumen, die unter Spannung stehen, äußerst vorsichtig sein. Ein unter Spannung stehender Baum kann sowohl vor als auch nach dem Durchsägen in seine normale Stellung zurückschnellen. Wenn Sie an der falschen Stelle stehen oder den Sägeschnitt falsch setzen, könnte der Baum Sie oder das Gerät so treffen, dass Sie die Kontrolle verlieren. Beide Fälle können schwere Verletzungen zur Folge haben.
6 Eine sichere Arbeitsstellung mit festem Stand einnehmen. Nicht übernehmen. Auf sicheren Stand achten und das Gleichgewicht bewahren. 7 Die Maschine stets mit beiden Händen halten. Die Maschine auf der rechten Körperseite halten. Alle Körperteile von rotierenden Oberflächen fernhalten. Alle Körperteile von rotierender Schneidausrüstung fernhalten.
8 Der Freischneider sollte bei der Arbeit immer am Tragegurt eingehakt werden. Andernfalls können Sie den Freischneider nicht sicher steuern und so sich selbst oder anderen Verletzungen zufügen. Niemals einen Tragegurt mit defektem Schnellverschluss benutzen. 9 Die Schneidausrüstung muss sich unterhalb der Taille befinden. 10 Beim Weitergehen ist der Motor abzustellen. Bei längeren Wegstrecken und Transporten ist der Transportschutz anzuwenden. 11 Das Gerät niemals mit laufendem Motor unbeaufsichtigt abstellen.
ARBEITSTECHNIK
WARNUNG! Weder der Benutzer der Maschine noch andere Personen dürfen versuchen, das Mähgut aufzusammeln, solange der Motor läuft oder die Schneidausrüstung rotiert, weil dadurch schwere Verletzungen verursacht werden können.
Motor und Schneidausrüstung stoppen, bevor Material entfernt wird, das sich um die Klingenachse festgesetzt hat, da ansonsten Verletzungsgefahr besteht. Während des Betriebs und eine Weile danach kann das Winkelgetriebe heiß sein. Beim Berühren besteht Verbrennungsgefahr.
WARNUNG! Vorsicht bei weggeschleuderten Gegenständen. Stets einen zugelassenen Augenschutz tragen. Niemals über den Schutz der Schneidausrüstung beugen. Hochgeschleuderte Steine, Unrat usw. können die Augen treffen und Blindheit oder schwere Verletzungen verursachen.
Unbefugte auf Abstand halten. Kinder, Tiere, Zuschauer und Helfer sollten sich außerhalb einer Sicherheitszone von 15 m befinden. Stellen Sie das Gerät sofort ab, wenn sich Ihnen jemand nähert. Wenden Sie sich niemals abrupt mit dem Gerät um, ohne vorher sicherzustellen, dass sich hinter Ihnen niemand innerhalb der Sicherheitszone befindet.
WARNUNG! Manchmal setzen sich Äste oder Gras zwischen Schutz und Schneidausrüstung fest. Zum Reinigen grundsätzlich den Motor abstellen.
Arbeitsmethoden
WARNUNG! Maschinen mit Säge- oder Grasklingen können heftig zur Seite geschleudert werden, wenn die Klinge auf einen festen Gegenstand trifft. Dies wird als Klingenstoß bezeichnet. Bei einem Klingenstoß kann so viel Energie freigesetzt werden, dass Maschine und/oder Benutzer weggeschleudert werden und die Kontrolle über die Maschine verloren geht. Ein Klingenstoß kann auftreten, wenn die Maschine Stümpfe rodet, durch Kollisionen zum Stillstand kommt oder sich verhakt. Ein Klingenstoß tritt mit höherer Wahrscheinlichkeit in Bereichen auf, in denen das geschnittene Material nur schwer zu sehen ist.
Vermeiden Sie es, im Schneidbereich zwischen 12 und 3 Uhr an der Klinge zu sägen. Aufgrund der Rotationsgeschwindigkeit der Klinge kann ein Rückschlag gerade in diesem Ansatzbereich eintreffen, wenn die Klinge an dicke Stämme angesetzt wird.
- Bevor mit dem Freischneiden begonnen wird, ist der Freischneidebereich zu kontrollieren, z. B. wie das Gelände beschaffen ist, ob der Boden ein Gefälle hat, ob er steil, uneben ist usw.
- Fangen Sie danach an der Stelle an, die am einfachsten ist, um einen eigenen Einstieg ins Freischneiden zu bekommen.
- Arbeiten Sie sich systematisch vor und quer über das Gelände, und bearbeiten Sie bei jedem Schwung eine Arbeitsbreite von ca. 4-5 m. Dann wird die Reichweite des Gerätes in beiden Richtungen voll ausgenutzt und der Benutzer erhält einen leichten und abwechslungsreichen Arbeitsbereich zum Durcharbeiten.
Die Länge der Arbeitswege sollte ca. 75 m betragen. Den Kraftstoffvorrat mitnehmen, wenn die Arbeit voranschreitet. In hügeligem Gelände sollen die Arbeitswege im rechten Winkel zur Neigung verlaufen. Es ist viel einfacher, am Hang entlang zu gehen als hinauf und hinunter.
ARBEITSTECHNIK
Die Arbeitswege sollen so verlaufen, dass man nicht über Gräben oder andere Hindernisse im Gelände gehen muss. Außerdem sollen die Arbeitswege so an die aktuellen Windverhältnisse angepasst werden, dass die gefällten Stämme in den bereits freigeschnittenen Bereich des Bestandes fallen.
Forstfreischneiden mit Sägeklinge
- Beim Ansetzen an dicke Stämme erhöht sich die Rückschlaggefahr. Vermeiden Sie deshalb, im Schneidbereich zwischen 12 und 3 Uhr zu sägen.
Um nach links zu fällen, ist der untere Teil des Stammes nach rechts zu führen. Die Klinge neigen und mit einer entschlossenen Bewegung schräg nach rechts unten führen. Gleichzeitig mit dem Klingenschutz gegen den Stamm drücken. Die Klinge zwischen 3 und 5 Uhr ansetzen. Vor dem Ansetzen der Klinge Vollgas geben.
Um nach rechts zu fällen, ist der untere Teil des Stammes nach links zu führen. Die Klinge neigen und schräg nach rechts oben führen. Zwischen 3 und 5
Uhr ansetzen, so dass die Rotationsrichtung der Klinge den unteren Teil des Stammes nach links führt.
Um nach vorn zu fällen, ist der untere Teil des Stammes nach hinten zu führen. Die Klinge mit einer schnellen und entschlossenen Bewegung nach hinten ziehen.
- Dickere Stämme, d. h. Ansatzstämme, müssen von zwei Seiten gesägt werden. Zuerst eine Beurteilung der Fallrichtung des Stammes machen. Zuerst auf der Fallseite ansetzen. Anschließend den Stamm von der anderen Seite durchsägen. Der ausgeübte Druck ist an die Dicke des Stammes und die Härte der Holzart anzupassen. Dünnere Stämme erfordern einen stärkeren Druck, während dickere Stämme einen leichteren Druck erfordern.
- Wenn die Stämme sehr dicht stehen, ist die Gehgeschwindigkeit daran anzupassen.
- Wenn sich die Klinge in einem Stamm verkeilt, auf keinen Fall das Gerät herausziehen. Klinge, Winkelgetriebe, Führungsrohr oder Lenker könnten dadurch beschädigt werden. Die Handgriffe loslassen, mit beiden Händen das Führungsrohr fassen und das Gerät langsam herausziehen.
ARBEITSTECHNIK
Gestrüpp freischneiden mit Sägeklinge
- Dünne Stämme und Unterholz einfach niedermähen. Mit pendelnden Sägebewegungen in seitlicher Richtung arbeiten. Versuchen Sie, mehrere Stämme mit einer Sägebewegung zu halten.
- Bei eng stehenden Busch- oder Baumgruppen zuerst außen herum freischneiden. Dann damit beginnen, im äußeren Bereich hohe Stümpfe zu sägen, um ein Festsägen zu vermeiden. Anschließend die Stümpfe auf die gewünschte Länge sägen. Dann versuchen, mit der Klinge in die Mitte der Baumgruppe zu gelangen und von innen heraus zu sägen. Wenn es trotzdem noch schwer sein sollte heranzukommen, höhere Stümpfe sägen und die Stämme herunterfallen lassen. Das verringert die Gefahr des Festsägens.
Gras freischneiden mit Grasklinge
- Grasklingen und Grasmesser dürfen nicht für verholzte Stämme verwendet werden.
- Für alle Arten von hohem oder dichtem Gras wird die Klinge benutzt.
- Gras wird mit einer pendelnden seitlichen Bewegung gemäht, wobei die Bewegung von rechts nach links gemacht wird und die Rückholbewegung von links nach rechts erfolgt. Die Klinge mit der linken Seite nach unten halten (Klingenbereich zwischen 8 und 12 Uhr).
Wird die Klinge beim Mähen etwas nach links geneigt, bleibt der Grasschnitt in einer Bahn liegen, was das Aufsammeln z. B. durch Harken erleichtert. Bemühen Sie sich, rhythmisch zu arbeiten. Mit gespreizten Beinen stehen Sie am sichersten. Nach der Rückholbewegung vorwärts gehen und wieder einen festen Stand suchen. - Die Stützkappe leicht auf dem Boden abstützen. Sie dient dazu, die Klinge vor Bodenberührung zu schützen. - Wenn Sie folgende Regeln befolgen, setzt sich das Material nicht so leicht um die Klinge herum fest: 1. Arbeiten Sie stets mit Vollgas. 2. Vermeiden Sie Kontakt mit frisch geschlagenem Schnittgut bei der Rückholbewegung. Den Motor abstellen, den Gurt abnehmen und das Gerät auf den Boden legen, bevor Sie das Schnittgut aufsammeln.
ARBEITSTECHNIK
Gras trimmen mit Trimmerkopf
Trimmen
- Den Trimmerkopf direkt über die Erde halten und etwas neigen. Das Gras wird vom Fadenende abgeschnitten. Lassen Sie den Faden im eigenen Takt arbeiten. Pressen Sie den Faden nie in das Material hinein, das geschnitten werden soll.
- Der Faden mäht mit Leichtigkeit Gras und Unkraut an Wänden, Zäunen, Bäumen und Beeten, er kann jedoch auch empfindliche Rinde von Bäumen und Büschen sowie Zaunpfähle beschädigen. Verringern Sie das Risiko, Vegetation zu schädigen, indem Sie den Faden auf 10-12 cm kürzen und die Motordrehzahl senken.
Sauber schaben
- Durch Sauber schaben kann unerwünschte Vegetation vollständig entfernt werden. Den Trimmerkopf direkt über die Erde halten und neigen. Das Fadenende um Bäume, Pfähle, Statuen usw. herum gegen die Erde schlagen lassen. ACHTUNG! Bei dieser Technik wird der Faden verstärkt abgenutzt.
- Bei der Arbeit an Steinen, Ziegeln, Beton, Metallzäunen usw. wird der Faden stärker abgenutzt und muss häufiger nachgestellt werden, als wenn er gegen Bäume oder Holzzäune schlägt.
- Beim Trimmen und Sauber schaben nicht mit Vollgas arbeiten (80%), damit der Faden länger hält und der Trimmerkopf nicht so starkem Verschleiß ausgesetzt ist.
Mähen
- Ein Trimmer ist das optimale Gerät zum Mähen an Stellen, die mit einem gewöhnlichen Rasenmäher schwer zugänglich sind. Beim Mähen den Faden parallel zur Erde halten. Den Trimmerkopf nicht auf die Erde drücken, weil dadurch Rasen und Gerät beschädigt werden können.
- Beim normalen Mähen soll der Trimmerkopf nicht ständig den Boden berühren. Ständiger Kontakt kann zu erhöhtem Verschleiß oder zu Schäden am Trimmerkopf führen.
Säubern
Die Gebläsewirkung des rotierenden Fadens kann auch zum einfachen und schnellen Säubern dienen. Den Faden parallel etwas oberhalb der Fläche halten, die gereinigt werden soll, und das Gerät hin- und herführen.
- Beim Mähen und Säubern erreicht man mit Vollgas das beste Resultat.
WARTUNG
Vergaser

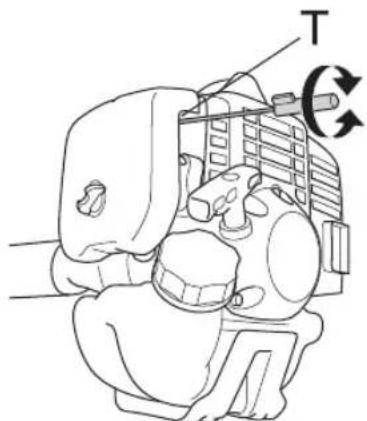

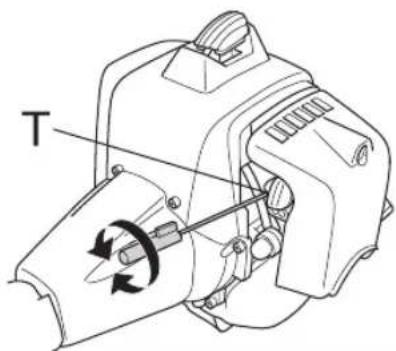

Einstellung des Leerlaufs (T)
Kontrollieren, ob der Luftfilter sauber ist. Wenn der Leerlauf korrekt eingestellt ist, damit die Schneidausrüstung nicht rotiert. Falls eine Einstellung notwendig ist, die T-Schraube (im Uhrzeigersinn) bei laufendem Motor schließen, bis die Schneidausrüstung zu rotieren beginnt. Dann die Schraube (gegen den Uhrzeigersinn) öffnen, bis die Schneidausrüstung stehen bleibt. Die korrekte Leerlaufdrehzahl ist eingestellt, wenn der Motor in allen Positionen gleichmäßig läuft, mit größerer Spanne bis zu der Drehzahl, bei der die Schneidausrüstung zu rotieren beginnt.
(533RS)
(543RS, 553RS)
WARNUNG! Kann die Leerlaufdrehzahl nicht so eingestellt werden, dass die Schneidausrüstung stehen bleibt, wenden Sie sich an Ihren Händler/Ihre Servicewerkstatt. Das Gerät erst wieder verwenden, wenn es korrekt eingestellt oder repariert ist.
Luftfilter
Luftfilter regelmäßig von Staub und Schmutz reinigen, um Folgendes zu vermeiden:
Vergaserstörungen, Startschwierigkeiten, Leistungsminderung, unnötigen Verschleiß der Motorteile, unnormal hohen Kraftstoffverbrauch.
(533RS)
(543RS, 553RS)
Den Filter jeweils nach 25 Betriebsstunden reinigen, bei besonders staubigen Verhältnissen häufiger.
Reinigung des Luftfilters
(543RS, 553RS)
Luftfilterabdeckung abnehmen und Filter entfernen. Mit Druckluft reinigen.
(533RS)
Das Luftfiltergehäuse demontieren und den Filter herausnehmen. Den Filter in warmer Seifenlauge waschen. Dafür sorgen, dass der Filter trocken ist, wenn er wieder montiert wird.
Ein Luftfilter, der längere Zeit verwendet wurde, wird nicht vollkommen sauber. Der Luftfilter ist deshalb in
WARTUNG
regelmäßigen Abständen auszuwechseln. Beschädigte Filter sind immer auszuwechseln.
Nach der Reinigung ist der Schaumstofffilter einzuölen. Siehe die Anweisungen unter der Überschrift „Einölen des Schaumstofffilters“.
Einölen des Schaumstofffilters
(533RS)
Ausschließlich HUSQVARNA Filteröl benutzen, Teile-Nr. 531 00 92-48. Das Filteröl enthält Lösungsmittel, damit es sich leicht gleichmäßig im Filter verteilen lässt. Daher Hautkontakt vermeiden.
Filter in einen Plastikbeutel stecken und Filteröl hineingießen. Plastikbeutel zur Verteilung des Öls kneten. Filter im Plastikbeutel ausdrücken und überschüssiges Öl entsorgen, bevor der Filter montiert wird. Niemals normales Motoröl verwenden. Dieses Öl läuft ziemlich schnell durch den Filter und setzt sich am Boden ab.
Kraftstofffilter
1 Kraftstofffilter
Wenn der Motor nicht ausreichend mit Kraftstoff versorgt wird, Tankdeckel und Kraftstofffilter auf Verstopfungen überprüfen.
Winkelgetriebe
Das Winkelgetriebe ist ab Werk mit der richtigen Menge Fett gefüllt. Bevor das Gerät in Betrieb genommen wird, sollte jedoch kontrolliert werden, ob das Getriebe zu 3/4 mit Fett gefüllt ist. HUSQVARNA Spezialfett verwenden.
Das Schmiermittel im Getriebegehäuse braucht normalerweise nur bei evtl. Reparaturen gewechselt zu werden.
WARTUNG
Zündkerze
Der Zustand der Zündkerze wird durch folgende Faktoren verschlechtert:
Falsch eingestellter Vergaser. Falsche Ölmenge im Kraftstoff (zuviel Öl oder falsche Ölsorte). - Verschmutzter Luftfilter.
Diese Faktoren verursachen Beläge an den Elektroden der Zündkerze und können somit zu Betriebsstörungen und Startschwierigkeiten führen.
(533RS, 543RS) Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig läuft, immer zuerst die Zündkerze prüfen, bevor andere Maßnahmen eingeleitet werden. Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand 0,9-1,0 mm beträgt. Die Zündkerze ist nach ungefähr einem Monat in Betrieb oder bei Bedarf auszuwechseln.
(553RS) Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig läuft, immer zuerst die Zündkerze prüfen, bevor andere Maßnahmen eingeleitet werden. Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand 0,6-0,7 mm beträgt. Die Zündkerze ist nach ungefähr einem Monat in Betrieb oder bei Bedarf auszuwechseln.
ACHTUNG! Stets den vom Hersteller empfohlenen Zündkerzentyp verwenden! Eine ungeeignete Zündkerze kann Kolben und Zylinder zerstören. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.
WARTUNG
Fehlersuche
| Fehlstart | ||
| Prüfen|Mögliche Ursache Maßnahme | ||
| Stopp-Taste Stellung STOP" | Den Stoppersalter in Startposition stellen. | |
| Starterklinken Eingerastete Starterklien | Ken | Stellen Sie die Starterklien ein oder tauschen Sie sie aus. |
| Reinigen Sie den Bereich um die Starterklien. | ||
| Wenden Sie sichitte an einen autorisierten Servicehändler. | ||
| Kraftstofftank Falsche Kraftstoffsorte | Entleeren Sie den Behälter und verwenden Sie den richtigen Kraftstoff. | |
| Vergaser Einstellung der Leerlaufdrehzahl | zahl | Stellen Sie den Leerlauf mit der Schraube T ein. |
| Zündung (ohne Funken) | Zündkerze verschmutzt oder nass | Stellen Sie safer, dass die Zündkerze sauber und trocken ist. |
| Elektrodenabstand inkorrekt. | Reinigen Sie die Zündkerze. Prüfen Sie, ob der Elektrodenabstand korrekt ist. Stellen Sie safer, dass die Zündkerze eine sog. Funkentstörung hat. | |
| Siehe technische Daten für den korrekten Elektrodenabstand. | ||
| Zündkerze Zündkerze sitzt lose. Ziehen | Sie die Zündkerze erneut fest. | |
| Kraftstofffilter Verstopfter Kraftstofffilter | Kraftstofffilter austauschen | |
| Motor startet, lauft aber nicht weiter. | ||
| Prüfen|Mögliche Ursache|Mögliche | Fehlerbehebung | |
| Kraftstofftank Falsche Kraftstoffsorte | Entleeren Sie den Behälter und verwenden Sie den richtigen Kraftstoff. | |
| Vergaser | Motor lauft nicht ordnungsgemäß im Leerlauf. | Setzen Sie sich mit ihrer Servicewerkstatt in Verbindung. |
| Luftfilter Verstopfter Luftfilter Den Luftfilter reinigen. | ||
| Kraftstofffilter Verstopfter Kraftstofffilter | Kraftstofffilter austauschen | |
WARTUNG
Wartungsschema
Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet. Die meisten der Punkte werden im Abschnitt "Wartung" beschrieben. Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind. Größere Eingriffe sind von einer autorisierten Servicewerkstatt auszuführen.
| Wartung | Tägliche Wartung | Wöchentliche Wartung | Monatliche Wartung |
| Das Gerät äußlich reinigen. X | |||
| Den Tragegurt auf Beschädigungen überprüfen. X | |||
| Kontrollieren, ob Gashebelsperre und Gashebel ordnungsgemäß Funktionieren. | X | ||
| Kontrollieren, ob Handgriff und Lenker intakt und gut befestigt sind. | X | ||
| Die Funktion des Stopschalters kontrollieren. X | |||
| Kontrollieren, ob die Schneiedaurüstung im Leerlauf rotiert. X | |||
| Luftfilter reinigen. Bei Bedarf austauschen. X | |||
| Den Schutz auf Schäden und Risse kontrollieren. Den Schutz austauschen, wenn er Schlägen ausgesetzt war oder Risse aufweist. | X | ||
| Kontrollieren, ob die Klinge gut zentriert, scharf und frei von Rissen ist. Eine Unwuch der Klinge verursacht Vibrationen, die zu Motorschäden führen können. | X | ||
| Den Trimmerkopf auf Schäden und Rissbildung kontrollieren. Bei Bedarf den Trimmerkopf austauschen. | X | ||
| Prüfen, dass die Sicherungsmutter der Schneiedaurüstung korrekt angezogen ist. | X | ||
| Der Transportschutz der Klinge muss unbeschädigt sein und sich richtig befestigen halten. | X | ||
| Schrauben und Muttern nachziehen. X | |||
| Sicherstellen, dass von Motor, Tank oder Kraftstoffleitungen kein Kraftstoff auslauft. | X | ||
| Die Startvorrichtung und ihr Startseil kontrollieren. X | |||
| Die Zündkerze äußlich reinigen. Die Zündkerze demontieren und den Elektronabstand prufen. Den Abstand auf 0,6-0,7 mm einstellen oder die Zündkerze austauschen. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat. | X | ||
| Den Vergaser von außen und den Bereich um ihn herum reinigen. | X | ||
| Kontrollieren, ob das Winkelgetriebe zu 3/4 mit Schmiermittel gefüllt ist. Bei Bedarf Spezialfett nachfüllen. | X | ||
| Kraftstofffilter auf Verschmutzungen oder Kraftstoffschlauch auf Risse oder andere Schäden untersuchen.Bei Bedarf austauschen. | X | ||
| Alle Kabel und Anschlüsse kontrollieren. X | |||
| Zündkerze austauschen. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat. | X |
TECHNISCHE DATEN
Technische Daten
Technische Daten 533RS 543RS 553RS
Motor
Hubraum, cm³ 29,5 40,1 50,6
Bohrung, mm 38,0 40,5 45,5
Hublänge, mm 26 31,1 31,1
Leerlaufdrehzahl, U/min 3000 3000 2800
Empfohlene max. Drehzahl, unbelastet, U/min 11500 12000 13000
Drehzahl der Abtriebswelle, U/min 7880 8570 9285
Motorhöchstleistung gemäß ISO 8893, kW/ U/min 1,0/8500 1,5/9000 2,3/9500
Zündanlage
| Zündkerze | NGKCMR7H-10 | NGKCMR7H-10 | NGKCMR7H-10 |
| Elektrodenabstand, mm | 0,9-1,0 | 0,9-1,0 | 0,6-0,7 |
| Kraftstoff- und Schmiersystem | |||
| Kraftstofftank, Volumen, Liter | 0,75 | 0,75 | 0,8 |
| Gewicht | |||
| Gewicht, ohne Kraftstoff, Schneidausrüstung und Schutz, kg | 5,9 | 7,8 | 8,4 |
| Gerauschemissionen | |||
| (siehe Anmerkung 1) | |||
| Gemessene Schalleistung dB(A) | 114 | 112 | 116 |
| Garantierte Schalleistung LwA dB(A) | 117 | 115 | 119 |
Schallpegel
(siehe Anmerkung 2)
Äquivalenter Schalldruckwert am Ohr des Anwenders, gemessen gem. EN ISO 11806 und ISO 22868, dB(A):
Ausgestattet mit Trimmerkopf (Original) 100 99 103
Ausgestattet mit Grasklinge (Original) 97 97 103
Ausgestattet mit Sägeklinge (Original) 97 103
Vibrationspegel
(siehe Anmerkung 3)
Äquivalente Vibrationspegel (a_hv,eq) an den Griffen, gemessen gemäß EN ISO 11806 und ISO 22867, m/s²
Ausgestattet mit Trimmerkopf (Original), links/rechts 3,2/4,0 3,9/2,9 5,0/7,1
Ausgestattet mit Grasklinge (Original), links/rechts 2,4/2,5 3,1/3,1 4,9/5,7
Ausgestattet mit Sägeklinge (Original), links/rechts 5,7/4,6 5,8/4,6
Anmerkung 1: Umweltbelastende Geräuschemission gemessen als Schalleistung (LWA) gemäß EG-Richtlinie 2000/14/EG. Der aufgezeichnete Lautstärkepegel für die Maschine wurde unter Verwendung der originen Schneidausrüstung mit dem höchsten Pegel gemessen. Die Differenz zwischen garantiertem und gemessenem Lautstärkepegel besteht darin, dass bei der garantierten Lautstärke auch eine Streuung im Messergebnis und Variationen zwischen verschiedenen Maschinen desselben Modells gemäß der Richtlinie 2000/14/EG berücksichtigt werden.
Anmerkung 2: Berichten zufolge entspricht der Schalldruckpegel für diese Maschine normalerweise einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1 dB(A).
Anmerkung 3: Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1m / s2
TECHNISCHE DATEN
533RS
| Zugelassenes Zubehör Typ | Schutz für die Schneiedausrüstung, Teile-Nr. | |
| Grasklinge/Grasmesser | Grass 255-4 1" (Ø 255, 4 Zähne) 503 93 | 42-02 |
| Multi 255-3 1" (Ø 255 3-Zähne) 503 93 | 2-02 | |
| Kunststoffmesser | Tricut Ø 300 mm (Separate Klingen haben die Teilenummer 531 01 77-15) | 503 93 42-02 |
| Trimmerkopf | Superauto II 503 93 42-02 | |
| T25 503 93 42-02 | ||
| T35, T35x (Ø 2,4 - 3,0 mm Faden) 503 93 | 42-02 | |
| Stützkappe Fest - |
543RS, 553RS
| Zugelassenes Zubehör Typ | Schutz für die Schneiedausrüstung, Teile-Nr. | |
| Grasklinge/Grasmesser | Multi 255-3 (Ø 255 3-Zähne) 537 33 1 | 6-03 |
| Grass 275-4 (Ø 275 4-Zähne) 537 33 | 16-03 | |
| Multi 330-2 (Ø 330 2-Zähne) 537 33 1 | 6-03 | |
| Multi 300-3 (Ø 300 3-Zähne) 537 33 1 | 6-03 | |
| Sägeklinge | Scarlet 200-22 (Ø 200 22-Zähne) 501 | 32 04-02 |
| Scarlet 225-24 (Ø 225 24-Zähne) 502 | 03 94-06 | |
| Kunststoffmesser | Tricut Ø 300 mm (Separate Klingen haben die Teilenummer 531 01 77-15) | 537 33 16-03 |
| Trimmerkopf | T35, T35x (Ø 2,4 - 3,0 mm Faden) 537 | 33 16-03 |
| S35 (Ø 2,4 - 3,0 mm Faden) | 537 33 16-03 | |
| T45x (Ø 2,7 - 3,3 mm Faden) 537 33 | 6-03 | |
| S II | 537 33 16-03 | |
| Stützkappe | Fest | - |
TECHNISCHE DATEN
EG-Konformitätserklärung
Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklärt hiermit, dass die Freischneider Husqvarna 533RS, 543RS und 553RS von den Seriennummern des Baujahrs 2016 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften der RICHTLINIE DES RATES entsprechen:
- vom 17. Mai 2006, Maschinen-Richtlinie 2006/42/EG. - vom 26. Februar 2014 "über elektromagnetische Verträglichkeit" 2014/30/EU. - vom 8. Mai 2000 "über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EG. Bewertung der Konformität wurde im Sinne von Anhang V durchgeführt. Für Information betreffend die Geräuschemissionen, siehe das Kapitel Technische Daten.
Folgende Normen wurden angewendet:
EN ISO 12100:2010, CISPR 12:2007+A1:2009, EN ISO 11806-1:2011, EN ISO 14982:2009
SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Schweden, hat die freiwillige Typenprüfung für Husqvarna AB ausgeführt. Die Zertifikate haben die Nummern: SEC/11/2317 - 533RS, SEC/11/2318 - 543RS, SEC/11/2319 - 553RS
Huskvarna, den 30. März 2016
Per Gustafsson, Entwicklungsleiter (bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)
ERKLÄRUNG DER SYMBOLE
Symbole
Kraftstoffsicherheit 145
Kraftstoff 145
Tanken 146
STARTEN UND STOPPEN
Technische Daten 158
Schutz montieren
(543RS, 553RS)
Vor dem Start müssen Sie Folgendes beachten: 162
EINLEITUNG
An unsere Kunden! 163
WAS IST WAS?
Allgemeine Arbeitsanweisungen
WICHTIG!
Dieser Abschnitt behandelt grundlegende Sicherheitsregeln für die Arbeit mit Freischneidern und Rasentrimmern.
Folgende Normen wurden angewendet:
EN ISO 12100:2010, CISPR 12:2007+A1:2009, EN ISO 11806-1:2011, EN ISO 14982:2009
SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Schweden, hat eine freiwillige Typprüfung für Husqvarna AB durchgeführt. Die Zertifikate haben die Nummern: SEC/11/2317 - 533RS, SEC/11/2318 - 543RS, SEC11/2319 - 553RS
Schärfen des Grasmessers und des Grasschneideblattes
Originalanweisungen
Originalanweisungen
- INHALT
- INHALT VOR DEM START IST FOLGENDES
- SYMBOLERKLÄRUNG
- EINLEITUNG
- WAS IST WAS
- ALLGEMEINE SICHERHEITSVORSCHRIFTEN
- MONTAGE
- UMGANG MIT KRAFTSTOFF
- STARTEN UND STOPPEN
- ARBEITSTECHNIK
- WARTUNG
- TECHNISCHE DATEN
- BEACHTEN
- SEHR GEEHRTER KUNDE
- WAS IST WAS AM FREISCHNEIDER
- WICHTIG
- PERSÖNLICHE SCHUTZAUSRÜSTUNG
- STIEFEL
- KLEIDUNG
- ERSTE HILFE
- SICHERHEITSAUSRÜSTUNG DES GERÄTES
- GASHEBELSPERRE
- STOPPSCHALTER
- SCHUTZ FÜR DIE SCHNEIDAUSRÜSTUNG
- ANTIVIBRATIONSSYSTEM
- SCHNELLVERSCHLUSS
- SCHALLDÄMPFER
- GEGENMUTTER
- SCHNEIDAUSRÜSTUNG
- FEILEN VON GRASMESSER UND GRASKLINGE
- FEILEN DER SÄGEKLINGE
- TRIMMERKOPF
- MONTAGE VON LENKUNG UND GASGRIFF
- MONTAGE VON KLINGE UND TRIMMERKOPF
- MONTAGE DER SCHUTZABDECKUNG
- MONTAGE VON KLINGENSCHUTZ, GRASKLINGE UND GRASMESSER
- MONTAGE DES TRANSPORTSCHUTZES
- ANPASSUNG VON TRAGEGURT UND FREISCHNEIDER
- GLEICHMÄSSIGE SCHULTERBELASTUNG
- DIE RICHTIGE HÖHE
- DAS RICHTIGE GLEICHGEWICHT
- SICHERER UMGANG MIT KRAFTSTOFF
- TRANSPORT UND AUFBEWAHRUNG
- KRAFTSTOFF
- BENZIN
- ZWEITAKTÖL
- MISCHEN
- TANKEN
- KONTROLLE VOR DEM START
- STARTEN
- FÜR GASHANDGRIFFE MIT STARTGASSPERRE GILT
- STOPPEN
- ALLGEMEINE ARBEITSVORSCHRIFTEN
- GRUNDLEGENDE SICHERHEITSVORSCHRIFTEN
- ARBEITSMETHODEN
- FORSTFREISCHNEIDEN MIT SÄGEKLINGE
- GESTRÜPP FREISCHNEIDEN MIT SÄGEKLINGE
- GRAS FREISCHNEIDEN MIT GRASKLINGE
- GRAS TRIMMEN MIT TRIMMERKOPF
- TRIMMEN
- SAUBER SCHABEN
- MÄHEN
- SÄUBERN
- VERGASER
- EINSTELLUNG DES LEERLAUFS (T)
- LUFTFILTER
- REINIGUNG DES LUFTFILTERS
- (543RS, 553RS)
- (533RS)
- EINÖLEN DES SCHAUMSTOFFFILTERS
- KRAFTSTOFFFILTER
- WINKELGETRIEBE
- ZÜNDKERZE
- WARTUNGSSCHEMA
- TECHNISCHE DATEN 533RS 543RS 553RS
- MOTOR
- ZÜNDANLAGE
- SCHALLPEGEL
- VIBRATIONSPEGEL
- EG-KONFORMITÄTSERKLÄRUNG
- ERKLÄRUNG DER SYMBOLE
- SYMBOLE
- SCHUTZ MONTIEREN
- ALLGEMEINE ARBEITSANWEISUNGEN
- SCHÄRFEN DES GRASMESSERS UND DES GRASSCHNEIDEBLATTES
Marke : HUSQVARNA
Modell : 533RS
Kategorie : Freischneider
