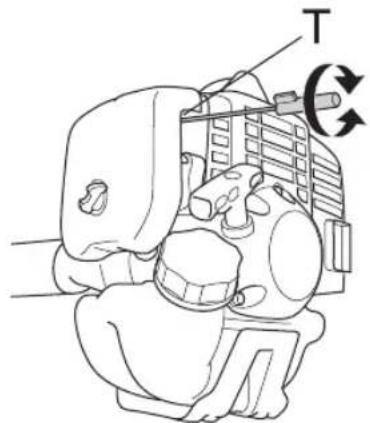

Controllare che il filtro aria sia pulito. Con il motore acceso, chiudere la vite T (in senso orario) fino a quando l'attrezzatura di taglio inizia a girare, quindi aprire (in senso antiorario) fino a fermarsi. Il minimo corretto si ottiene quando il motore gira regolarmente senza far girare l'attrezzatura di taglio.

Come cambiare la lama di taglio?

Spegnere il motore e scollegare il cavo della candela. Bloccare l'asse con il perno di arresto. Allentare il dado centrale (filettatura sinistra, girare in senso orario per allentare). Rimuovere la vecchia lama e montare la nuova rispettando l'ordine: lama, coppa di protezione al suolo, flangia di supporto. Serrare il dado a 35-50 Nm in senso antiorario.

Come pulire il filtro aria?

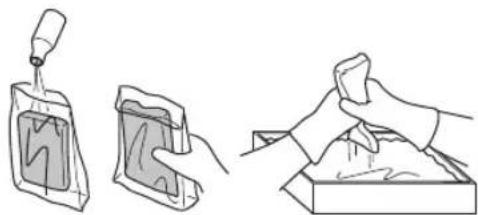

Rimuovere il coperchio del filtro, estrarre il filtro in schiuma. Lavarlo con acqua calda saponata, sciacquare bene e asciugare. Oliare il filtro con olio speciale Husqvarna impastandolo in un sacchetto di plastica. Premere l'olio in eccesso e rimetterlo a posto. Pulire ogni 25 ore di funzionamento.

Qual è la distanza di sicurezza da rispettare?

L'utente deve assicurarsi che nessuna persona o animale si avvicini a meno di 15 metri durante il lavoro. In caso di più utenti, la distanza minima è di 15 metri.

Come riporre la macchina per un lungo periodo?

Svuotare il serbatoio del carburante. Pulire la macchina. Eseguire tutte le operazioni di manutenzione. Montare la protezione di trasporto sulla lama. Assicurare la macchina durante il trasporto. Rimuovere il cappuccio della candela per evitare avviamenti accidentali.

Cosa fare in caso di contraccolpo della macchina?

Se la lama urta un oggetto fisso, la macchina può essere proiettata violentemente. Per ridurre il rischio, evitare di utilizzare la zona 12-15 della lama, lavorare a pieno regime e usare l'attrezzatura di taglio appropriata. Indossare sempre i dispositivi di protezione.

Quali sono i dispositivi di protezione obbligatori?

Cuffie antirumore omologate, protezione per gli occhi (occhiali o visiera), guanti, stivali antiscivolo, indumenti resistenti, pantaloni lunghi. Deve essere disponibile un kit di pronto soccorso.

Come verificare lo stato della candela?

Smontare la candela, pulire gli elettrodi. Controllare la distanza: 0,9 - 1,0 mm per il modello 533RS. Sostituire la candela una volta al mese o se è sporca. Usare una candela NGK CMR7H-10 con soppressore di interferenze.

MANUALE UTENTE 533RS HUSQVARNA

Il motore deve essere spento tramite l'interruttore di arresto.

AVVERTENZA! Usati in maniera impropria o negligente, lo sfrascatore, il decespugliatore e il bordatore possono essere attrezzi pericolosi, in grado di provocare lesioni gravi o mortali all'utilizzatore o a terzi. È importantissimo leggere attentamente e capire queste istruzioni.

Prima di usare la macchina, leggere per intero le istruzioni per l'uso e accertarsi di averne compreso il contenuto. Usare sempre:

Casco di protezione laddove sussiste il rischio di caduta di oggetti.

• Protezioni acustiche omologate.
• Protezione per gli occhi omologata.

Regime di fuga massimo consigliato dell'albero sporgente, giri/min.

max 10000 rpm.

Il presente prodotto è conforme alle vigenti direttive CEE.

Pericolo di proiezione di oggetti e particelle.

Durante il lavoro, l'utilizzatore della macchina deve accertarsi che non ci siano persone o animali in un raggio di 15 metri.

Le macchine dotate di lame da taglio o sfalcio possono essere scagliate violentemente a lato in caso di contatto della lama con un oggetto fisso. Questo fenomeno è denominato contraccolpo della lama.

La lama può amputare un braccio o una gamba. Tenere sempre persone e animali domestici ad almeno 15 metri dalla macchina.

Utilizzare sempre guanti protettivi omologati.

Usare stivali robusti e antisdrucciolo.

Aria: Portare il dato dell'aria in posizione di starter.

Pompa carburante.

Emissioni di rumore nell'ambiente in base alla direttiva della Comunità Europea. L'emissione della macchina è indicata al capitolo Dati tecnici e sulla decalcomania.

Tenere le parti del corpo lontano dalle superfici roventi.

La targhetta dati di funzionamento riporta il numero di serie. yyyy è l'anno di produzione, ww è la settimana di produzione.

I restanti simboli/decalcomanie riguardano particolari requisiti necessari per ottenere la certificazione in alcuni mercati.

Il controllo e/o la manutenzione vanno eseguiti a motore spento, con il pulsante di arresto in posizione STOP.

Utilizzare sempre quanti protettivi omologati.

È necessario pulire con regolarità.

Controllo visivo.

È obbligatorio l'utilizzo di protezione per gli occhi omologata.

yyyywwxxxxxx

INDICE

Indice Prima dell'avviamento osservare

SIMBOLOGIA

Simboli 314

INDICE

315

Prima dell'avviamento osservare quanto segue: .. 315

INTRODUZIONE

Alla gentile clientela 316

CHE COSA C'È

Cosa c'è nel decespugliatore? 317

NORME GENERALI DI SICUREZZA

Importante 318

Abbigliamento protettivo 318

Dispositivi di sicurezza della macchina 319

Attrezzatura di taglio 322

MONTAGGIO

Montaggio del manubrio e impugnatura dell'acceleratore 324

Montaggio della lama e della testina portafilo

Montaggio della protezione per il trasporto. Come indossare l'imbracatura ed agganciare il decespugliatore.

OPERAZIONI CON IL CARBURANTE

Carburante

Carburante

Rifornimento

Controlli prima dell'avviamento

Avviamento e arresto

TECNICA DI LAVORO

Istruzioni generali di lavoro

MANUTENZIONE

Carburatore

Filtro dell'aria

Filtro del carburante

Riduttore angolare

Candela 338

Schema di manutenzione 340

CARATTERISTICHE TECNICHE

Caratteristiche tecniche 341

Dichiarazione di conformità CE 343

quanto segue:

Leggere accuratamente le istruzioni per l'uso.

AVVERTENZA! Una lunga esposizione al rumore può comportare lesioni permanenti all'udito. Usare quindi sempre cuffie di protezione omologate.

AVVERTENZA! Evitare assolutamente di modificare la versione originale della macchina senza autorizzazione del fabbricante. Usare sempre accessori originali. Modifiche e/o accessori non autorizzati possono causare lesioni gravi o mortali all'operatore o a terzi.

AVVERTENZA! Usati in maniera impropria o negligente, lo sfalciatore, il decespugliatore e il bordatore possono essere attrezzi pericolosi, in grado di provocare lesioni gravi o mortali all'utilizzatore o a terzi. È importantissimo leggere attentamente e capire queste istruzioni per l'uso.

INTRODUZIONE

Alla gentile clientela

Congratulazioni per aver scelto di acquistare un prodotto Husqvarna! Le origini della Husqvarna risalgono al 1689 quando il re Karl XI fece costruire una fabbrica sulle rive del fiume Huskvarnaan per la produzione di moschetti. La posizione sul fiume Huskvarnaan è spiegata dal fatto che il fiume veniva usato per produrre energia, rappresentando così una vera e propria centrale idroelettrica. Durante gli altri 300 anni della sua esistenza, l'azienda Husqvarna ha fabbricato innumerevoli prodotti, dalle stufe a legna fino ai moderni elettrodomestici, dalle macchine da cucire alle biciclette e alle motociclette. Nel 1956 venne lanciato il primo rasaerba a motore, seguito dalla motosega nel 1959 ed è proprio quello il settore di competenza odierno della Husqvarna.

La Husqvarna è uno dei leader mondiali nella produzione di articoli per giardinaggio e silvicoltura, con qualità e prestazioni come priorità assoluta. L'idea commerciale si basa sullo sviluppo, la produzione e la commercializzazione di prodotti a motore destinati a giardinaggio e silvicoltura ed anche al settore edilizio e quello dell'installazione di impianti. La Husqvarna vuole inoltre essere all'avanguardia per quanto concerne l'ergonomia, le esigenze dell'operatore, la sicurezza e il rispetto dell'ambiente, motivi per cui sono state introdotte una serie di innovazioni tecnologiche al fine di migliorare i prodotti da questi punti di vista.

Siamo convinti che sarete pienamente soddisfatti della qualità e delle prestazioni del nostro prodotto per un lungo tempo a venire. L'acquisto di uno dei nostri prodotti vi garantisce l'accesso alla competenza di personale qualificato per l'assistenza e le riparazioni in caso di necessità. Se non avete acquistato la macchina presso uno dei nostri rivenditori autorizzati, rivolgetevi alla più vicina officina di assistenza.

Ci auguriamo che rimarrete soddisfatti della vostra macchina e speriamo di potervi servire per molto tempo in futuro. Non dimenticate che questo manuale delle istruzioni è un documento di valore. Seguendone il contenuto (uso, assistenza, manutenzione ecc.) potrete aumentare notevolmente la durata della vostra macchina e anche il suo valore di usato. Se vendete la macchina, ricordate di consegnare il manuale delle istruzioni al nuovo proprietario.

La ringraziamo per aver scelto un prodotto Husqvarna.

La Husqvarna AB procede costantemente allo sviluppo dei propri prodotti e si riserva quindi il diritto di apportare, senza alcun preavviso, modifiche riguardanti fra l'altro la forma e l'aspetto esteriore.

CHE COSA C'È?

Cosa c'è nel decespugliatore?

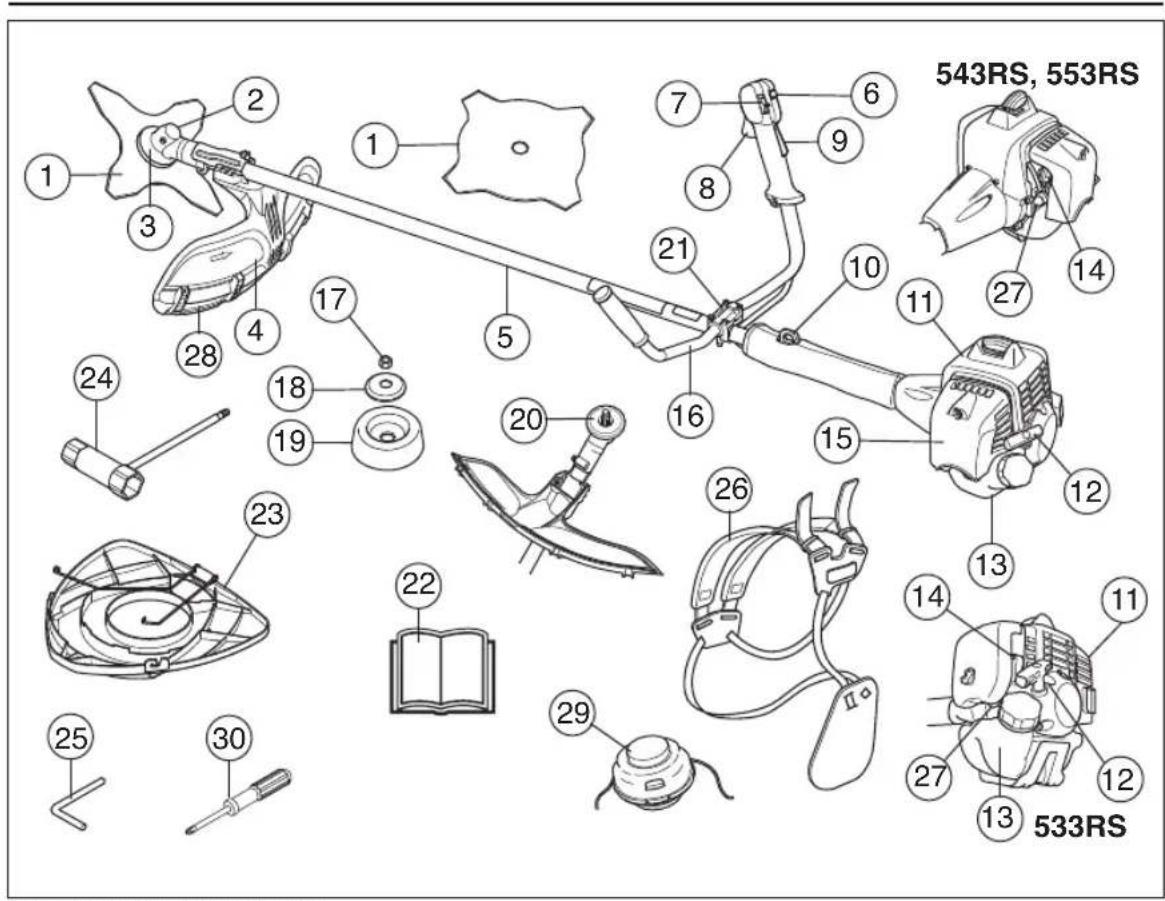

1 Lama 2 Rifornimento lubrificante, riduttore angolare 3 Riduttore angolare 4 Protezione del gruppo di taglio 5 Albero cavo 6 Pulsante del gas di avviamento 7 Interruttore di arresto 8 Comando del gas 9 Fermo del gas 10 Gancio di sospensione 11 Coperchio del cilindro 12 Maniglia di avviamento 13 Serbatoio carburante 14 Comando valvola dell'aria 15 Coperchio filtro aria

16 Manubrio 17 Dado di bloccaggio 18 Flangia di sostegno 19 Coppetta di supporto 20 Membrana 21 Morsetto del manubrio 22 Istruzioni per l'uso 23 Protezione per trasporto 24 Chiave del dado della lama 25 Spina di bloccaggio 26 Imbracatura 27 Pompa carburante 28 Prolunga della protezione 29 Testina portafilo 30 Cacciavite

NORME GENERALI DI SICUREZZA

Importante Abbigliamento protettivo

IMPORTANTE!

Questa macchina è destinata esclusivamente all'uso per la cordatura dianti erbosi.

I soli accessori per azionare i quali vi è permesso l'uso del motore sono i gruppi di taglio da noi consigliati nel capitolo Dati tecnici.

La normativa nazionale o locale potrebbe regolarne l'utilizzo. Assicurare la conformità alla normativa in vigore.

Non utilizzare mai la macchina quando si è stanchi o malati, se si è bevuto dell'alcol o se si sono assunte droghe o farmaci che possono compromettere la vista, la capacità di valutare le situazioni o la coordinazione.

Usare sempre abbigliamento protettivo. Vedi istruzioni alla voce Abbigliamento protettivo.

Non usare mai una macchina che abbia subito modifiche tali da non corrispondere più alle specifiche originali.

Non usare mai una macchina difettosa. Effettuare i controlli di sicurezza e attenersi alle istruzioni di manutenzione e riparazione riportate nel presente manuale. Alcuni interventi devono essere eseguiti da personale specializzato. Vedere le istruzioni alla sezione Manutenzione.

Tutti i carter, le protezioni e le impugnature devono essere montati prima di avviare la macchina. Accertarsi che il cappuccio della candela e il cavo di accensione non siano danneggiati per evitare il rischio di scossa elettrica.

Durante il lavoro, l'utilizzatore deve accertarsi che non ci siano persone o animali in un raggio di 15 metri. Nel caso in cui più utilizzatori stiano lavorando nello stesso luogo, la distanza di sicurezza deve essere almeno il doppio della lunghezza dell'albero, e in ogni caso non inferiore a 15 metri.

Eseguire un'ispezione generale della macchina prima dell'utilizzo, vedere Programma di manutenzione.

AVVERTENZA! Questa macchina genera un campo elettromagnetico durante il funzionamento che in determinate circostanze può interferire con impianti medici attivi o passivi. Per ridurre il rischio di gravi lesioni personali o mortali, i portatori di tali impianti devono consultare il proprio medico e il relativo produttore prima di utilizzare la macchina.

AVVERTENZA! Un motore acceso in un ambiente chiuso o mal ventilato può essere causa di morte per soffocamento o avvelenamento da monossido di carbonio.

IMPORTANTE!

Usati in maniera impropria o negligente, lo sfrascatore, il decespugliatore e il bordatore possono essere attrezzi pericolosi, in grado di provocare lesioni gravi o mortali all'utilizzatore o a terzi. È importantissimo leggere attentamente e capire queste istruzioni per l'uso.

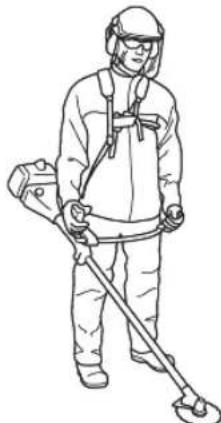

Lavorando con la macchina, usare sempre abbigliamento protettivo omologato. L'uso di abbigliamento protettivo non elimina i rischi di lesioni, ma riduce gli effetti del danno in caso di incidente.

Consigliatevi con il vostro rivenditore di fiducia per la scelta dell'attrezzatura adeguata.

AVVERTENZA! Fare sempre attenzione a segnali di allarme o chiamate quando usate le cuffie protettive. Togliere sempre le cuffie protettive immediatamente all'arresto del motore.

CUFFIE PROTETTIVE

Usare cuffie protettive con effetto insonorizzante adeguato.

PROTEZIONE PER GLI OCCHI

Usare sempre protezione per gli occhi omologata. Con l'uso della visiera è necessario anche l'uso di occhiali protettivi omologati. Con il termine occhiali protettivi omologati si intendono occhiali che siano conformi alle norme ANSI Z87.1 per gli USA o EN 166 per i paesi EU.

GUANTI

Usare i guanti quando è necessario, per es. durante il montaggio del gruppo di taglio.

STIVALI

Usare stivali robusti e antisdrucciolevoli.

NORME GENERALI DI SICUREZZA

ABBIGLIAMENTO

Usare abbigliamento in materiale robusto ed evitare indumenti troppo ampi che si impigliano facilmente fra rami e sterpi. Usare sempre pantaloni lunghi di tessuto resistente. Non indossare gioielli, pantaloni corti o sandali e non lavorare a piedi nudi. Accertarsi che i capelli non scendano al di sotto delle spalle.

PRONTO SOCCORSO

Tenere sempre a portata di mano la cassetta di pronto soccorso.

Dispositivi di sicurezza della macchina

In questo capitolo vengono presentati i dispositivi di sicurezza della macchina, la loro funzione, il controllo e la manutenzione necessari per assicurarne una funzione ottimale. Vedi al capitolo "Che cosa c'è?", per individuare la posizione di questi componenti sulla macchina.

La durata della macchina può ridursi e il rischio di incidenti aumenta se la manutenzione non viene eseguita correttamente e se l'assistenza e/o le riparazioni non vengono effettuate da personale qualificato. Per ulteriori informazioni rivolgersi alla più vicina officina di assistenza.

IMPORTANTE! Tutte le riparazioni e l'assistenza della macchina vanno eseguite da personale specializzato. Questo vale soprattutto per i dispositivi di sicurezza. Se la macchina non supera tutti i controlli qui elencati, contattare l'officina autorizzata. L'acquisto di uno dei nostri prodotti garantisce l'assistenza di personale qualificato. Se non avete acquistato la macchina presso un rivenditore con centro di assistenza, informatevi sull'ubicazione della più vicina officina autorizzata.

AVVERTENZA! Non usare mai una macchina con dispositivi di sicurezza guasti. Questi dispositivi vanno controllati e sottoposti a manutenzione secondo quanto descritto in questo capitolo. Se la macchina non supera tutti i controlli, contattare un'officina per le necessarie riparazioni.

Fermo del gas

Il fermo del gas impedisce accelerazioni involontarie. Quando il fermo (A) viene premuto nell'impugnatura (mentre si impugna la motosega), si libera il comando del gas (B). Rilasciando l'impugnatura, l'acceleratore e il fermo si bloccano nella loro posizione di riposo. Questo meccanismo è azionato da due molle di ritorno

indipendenti. In questa posizione il gas è bloccato automaticamente sul minimo.

Controllare che l'acceleratore sia bloccato sul minimo quando il fermo è in posizione di riposo.

Premere sul fermo del gas e controllare che ritorni in posizione di riposo non appena viene rilasciato.

Controllare che acceleratore e fermo del gas si muovano liberamente e che le molle di richiamo funzionino a dovere.

Vedi istruzioni alla voce Avviamento. Avviare il motore e accelerare a pieno gas. Lasciar andare l'acceleratore e accertarsi che il gruppo di taglio si fermi e resti fermo. Se il gruppo di taglio ruota quando l'acceleratore è al minimo, è necessario controllare la registrazione del

NORME GENERALI DI SICUREZZA

minimo sul carburatore. Vedi istruzioni alla voce Manutenzione.

Interruttore di arresto

L'interruttore di arresto serve a spegnere il motore.

Mettere in moto e controllare che il motore si spenga portando l'interruttore in posizione di arresto.

Protezione del gruppo di taglio

Questa protezione mira a impedire che vengano lanciati oggetti dal gruppo di taglio contro l'utilizzatore. Inoltre, la protezione impedisce che l'utilizzatore venga a contatto con il gruppo di taglio.

Controllare che la protezione sia integra e priva di incrinature. Sostituire la protezione se è stata sottoposta a urti o se è incrinata.

Usare sempre la protezione consigliata per il gruppo di taglio specifico. Vedi capitolo Dati tecnici.

AVVERTENZA! Non usare mai, in nessun caso, alcun gruppo di taglio senza che sia stato montato un dispositivo di protezione omologato. Vedi capitolo Dati tecnici. Il montaggio di un dispositivo di protezione inadeguato o difettoso può provocare gravi lesioni alle persone.

Sistema di smorzamento delle vibrazioni

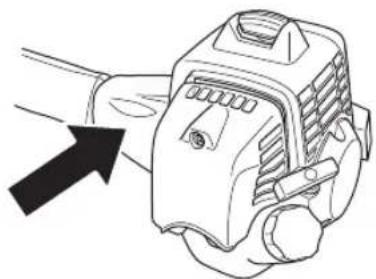

Il sistema di smorzamento delle vibrazioni adottato elimina la maggior parte delle vibrazioni che si sviluppano durante l'uso della macchina.

L'uso di un filo avvolto nel modo errato o di un gruppo di taglio non affiliato o inadeguato (di tipo errato o affiliato in modo errato, vedi istruzioni alla voce Affilatura della lama) aumenta il livello di vibrazioni.

Il sistema di smorzamento delle vibrazioni della macchina ne riduce la propagazione tra gruppo motore/gruppo di taglio e impugnature.

Controllare che gli elementi ammortizzatori siano integri e ben fissati. Contattare il rivenditore Husqvarna per sostituire il sistema di smorzamento delle vibrazioni.

AVVERTENZA! L'esposizione eccessiva alle vibrazioni può causare lesioni neurovascolari a chi soffre di disturbi circolatori. In caso di sintomi riferibili ad un'esposizione eccessiva alle vibrazioni contattare il medico. Tali sintomi possono essere torpore, perdita della sensibilità, "punture", "prurito", dolore, riduzione o perdita della forza, decolorazioni della pelle o modifiche strutturali della sua superficie. Tali sintomi si riscontrano soprattutto nelle mani, nei polsi e alle dita. Il rischio può aumentare con le basse temperature.

NORME GENERALI DI SICUREZZA

Sgancio rapido

Sul davanti vi è un dispositivo di sgancio rapido facilmente accessibile come misura di sicurezza se il motore prende fuoco o in altre situazioni in cui sia necessario liberarsi della macchina e dell'imbracatura. Vedi istruzioni alla voce Come indossare l'imbracatura ed agganciare il decespugliatore.

Controllare che le cinghie dell'imbracatura siano nella giusta posizione. Quando l'imbracatura e la macchina sono state regolate, controllare che il dispositivo di sgancio rapido funzioni.

Marmitta

La marmitta è costruita in modo da assicurare il minimo livello di rumorosità e da allontanare i gas di scarico del motore dall'operatore.

Non usare mai la macchina se la marmitta è in cattive condizioni.

Controllare con regolarità che la marmitta sia ben fissa nella macchina.

AVVERTENZA! L'interno della marmitta contiene sostanze chimiche che potrebbero essere cancerogene. Evitare il contatto con queste sostanze in caso di marmitta danneggiata.

AVVERTENZA! Non dimenticate che: I gas di scarico del motore sono molto caldi e possono contenere scintille in grado di provocare incendi. Non avviare mai la macchina in ambienti chiusi o vicino a materiale infiammabile!

Dado di bloccaggio

Su alcuni tipi di gruppo di taglio si usa il dado di bloccaggio per fissare l'utensile.

Durante il montaggio, avvitare il dado girando in senso contrario a quello di rotazione del gruppo di taglio. Durante lo smontaggio, svitare il dado nel senso di rotazione del gruppo di taglio. (NOTA! La filettatura del dado è sinistrorsa.) Serrare il dado della lama con l'apposita chiave.

Il blocco di nylon del dado di bloccaggio non deve essere talmente usurato da poter essere girato a mano. Il blocco deve sostenere almeno 1,5 Nm. Quando è stato avvitato circa 10 volte, il dado va sostituito.

NORME GENERALI DI SICUREZZA

Attrezzatura di taglio

Questa parte vi indica, con la corretta manutenzione e l'uso del tipo di attrezzatura di taglio, come:

• Ridurre la tendenza al contraccolpo della macchina.
• Ottenere sempre le migliori prestazioni di taglio.
• Aumentare la durata dell'attrezzatura di taglio.

IMPORTANTE!

Usare solo gruppi di taglio abbinati ai tipi di protezione da noi raccomandati! Vedi capitolo Dati tecnici.

Per un corretto montaggio del filo e per la scelta di un filo dal diametro adatto, vedere le istruzioni per il gruppo di taglio.

Mantenere i denti della lama affiliati accuratamente e nel modo giusto! Seguire le nostre indicazioni. Vedere anche le istruzioni sulla confezione della lama.

Mantenere un'affilatura corretta! Seguire le nostre istruzioni e usare la sagoma di affilatura consigliata.

AVVERTENZA! Spegnere sempre il motore prima di eseguire qualsiasi operazione sul gruppo di taglio. Questo infatti continua a ruotare anche quando l'acceleratore viene rilasciato. Accertarsi che il gruppo di taglio sia completamente fermo e staccare il cavo alla candela prima di iniziare qualunque operazione.

AVVERTENZA! Un gruppo di taglio errato o una lama affilata in modo sbagliato aumentano il rischio di contraccolpi.

Attrezzatura di taglio

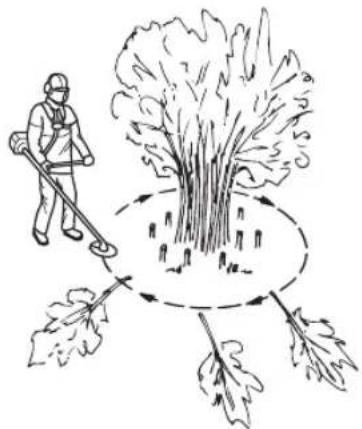

La lama per sfrascatura è studiata per segare una vegetazione a fusto legnoso.

La lama tagliaerba e il coltello tagliaerba sono adatti allo sfoltimento dell'erba più folta.

La testina portafilo è adatta per la bordatura dell'erba.

Regole basilari

Usare solo gruppi di taglio abbinati ai tipi di protezione da noi raccomandati! Vedi capitolo Dati tecnici.

Mantenere i denti della lama adeguatamente affiliati! Seguire le nostre istruzioni e usare la sagoma di affilatura consigliata. Una lama mal affiliata o danneggiata aumenta il rischio di incidenti.

Accertarsi che la lama sia sempre correttamente registrata! Seguire le nostre istruzioni e usare gli attrezzi consigliati per la registrazione. Se la lama è registrata in modo errato aumenta il rischio di bloccaggio e contraccolpo, oltre al rischio di danni alla lama stessa.

Controllare il gruppo di taglio per individuare danni o incrinature. Un gruppo di taglio danneggiato dev'essere sostituito.

Affilatura del coltello tagliaerba e della lama tagliaerba

• Per una corretta affilatura, vedere la confezione del gruppo di taglio. La lama e il coltello si affilano con una lima piatta a taglio semplice.
• Per mantenere l'equilibratura, limare ugualmente tutti i taglienti.

NORME GENERALI DI SICUREZZA

AVVERTENZA! Rottamare sempre la lama che sia piegata, contorta, lesionata, incrinata o danneggiata in altro modo. Non provate mai a raddrizzare una lama piegata per riutilizzarla. Usare solo lame originali del tipo raccomandato.

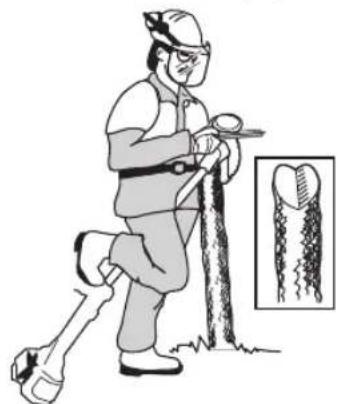

Affilatura della lama per sfrascatura

• Per una corretta affilatura, vedere la confezione del gruppo di taglio.

Una lama correttamente affiliata è un presupposto necessario per un lavoro efficiente e per evitare un'usura inutile della lama e del decespugliatore.

• Durante l'affilatura, fare in modo di avere un buon appoggio per la lama. Usare una lima tonda da 5,5 mm ed un supporto per lima.

L'angolo di affilatura è di 15°. Affilare un dente sì e uno no verso destra, un dente sì e uno no verso sinistra. Se la lama è stata danneggiata dall'urto contro pietre, può essere necessario, a titolo di eccezione, ripassare il lato superiore dei denti con una lima piatta. In tal caso, l'operazione con lima piatta va eseguita prima di quella con lima tonda. L'affilatura del lato superiore deve essere uguale su ciascun dente.

• Regolare l'allineamento. Esso deve essere di 1 mm.

Testina portafilo

IMPORTANTE!

Controllare che il filo di taglio sia ben avvolto attorno al rocchetto, onde evitare pericolose vibrazioni nella macchina.

• Usare solo le testine portafilo ed i fili di taglio di tipo consigliato. Essi sono stati collaudati dal fabbricante ed adattati in base alla grandezza del motore. Ciò è particolarmente importante se si usano testine automatiche. Usare solamente i gruppi di taglio consigliati. Vedi capitolo Dati tecnici.

• In genere una macchina piccola richiede una testina portafilo piccola e viceversa. Questo dipende dal fatto che il motore durante l'esercizio deve far ruotare il filo allontanandolo in senso radiale alla testina e contemporaneamente superare la resistenza opposta dall'erba.
• Anche la lunghezza del filo è importante. A parità di diametro, un filo lungo richiede maggiore potenza rispetto a uno corto.
• Assicurarsi che il coltellino situato sulla protezione della testina sia intatto. Esso serve a tagliare il filo alla giusta lunghezza. Per prolungare la vita del filo, immergerlo in acqua per un paio di giorni. Il filo diventa così più tenace e dura di più.

MONTAGGIO

Montaggio del manubrio e impugnatura dell'acceleratore

Fissare il manubrio alla relativa fascetta con quattro viti.

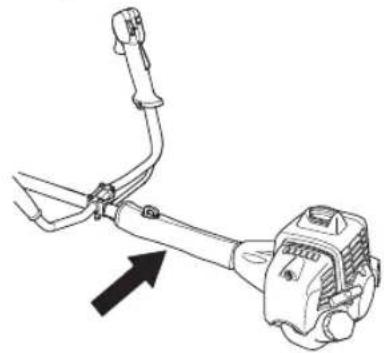

• Montare il manicotto di protezione come illustrato in figura.

Montaggio della lama e della testina portafilo

AVVERTENZA!

Durante il montaggio del gruppo di taglio è di estrema importanza fare in modo che la guida del menabrida/flangia di supporto sia situata nel modo corretto nel foro centrale del gruppo di taglio. Un gruppo di taglio montato in modo errato può causare lesioni molto gravi e/o perfino mortali.

AVVERTENZA! Non usare mai in nessun caso alcun gruppo di taglio senza che sia stato montato un dispositivo di protezione omologato. Vedi capitolo Dati tecnici. Il montaggio di un dispositivo di protezione inadeguato o difettoso può provocare gravi lesioni alle persone.

IMPORTANTE! Per poter usare una lama per sfrascatura o una lama tagliaerba, la macchina deve essere dotata di manubrio, paralama e imbracatura adeguati.

Installazione del carter protettivo

(543RS, 553RS)

N.B! Utilizzando testina portafilo/coltelli in plastica e protezione multipla, il carter protettivo deve essere sempre installato. Utilizzando coltello tagliaerba e protezione multipla, il carter protettivo deve essere smontato.

Il paralama/protezione multipla (A) viene agganciato al supporto sull'albero cavo e fissato con una vite.

MONTAGGIO

Allineare la guida del carter protettivo alla scanalatura della protezione multipla. Agganciare quindi il carter protettivo alla protezione con i quattro fermi rapidi.

Lo smontaggio del carter protettivo si effettua semplicemente utilizzando il cacciavite (vedere figura).

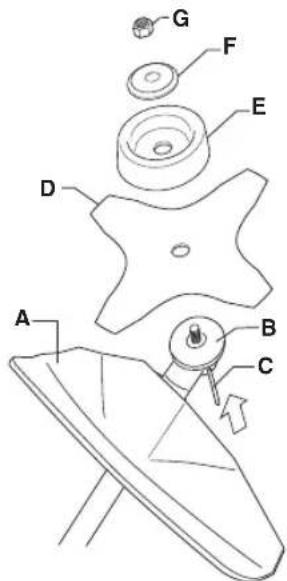

Montaggio di paralama, lama tagliaerba e coltello tagliaerba

• Il paralama/protezione multipla (A) viene agganciato al supporto sull'albero cavo e fissato con una vite (L). Usare il paralama di tipo consigliato. Vedi istruzioni alla voce Caratteristiche tecniche. N.B! Accertarsi che il carter protettivo sia smontato.

(533RS)

(543RS, 553RS)

Montare il menabrida (B) sull'alberino sporgente. - Far ruotare l'alberino portalama fino a far coincidere uno dei fori del menabrida con il foro corrispondente nell'alloggiamento del riduttore. - Introdurre nel foro la spina di bloccaggio (C) per bloccare l'alberino. Collocare la lama (D), la coppetta di sostegno (E) e la flangia di sostegno (F) sull'alberino sporgente. - Montare il dado (G). Il dado deve essere serrato a una coppia di 35-50 Nm. Utilizzare la chiave del kit attrezzi. Mantenere il manico della chiave il più possibile vicino alla protezione lama. Per serrare il dado girare la chiave in senso contrario a quello di rotazione (NOTA! filettatura sinistrorsa).

(533RS)

MONTAGGIO

(543RS, 553RS)

Montaggio di protezione della testina e testina portafilo

• Montare la protezione della testina (A) per le operazioni con la testina portafilo. N.B! Accertarsi che il carter protettivo sia installato.

• La protezione della testina/protezione multipla viene agganciata al supporto sull'albero cavo e fissata con 1 vite (L).
• Montare il menabrida (B) sull'alberino sporgente.
• Far ruotare l'alberino portalama fino a far coincidere uno dei fori del menabrida con il foro corrispondente nell'alloggiamento del riduttore.
• Introdurre nel foro la spina di bloccaggio (C) per bloccare l'alberino.
• Avvitare in senso antiorario la testina portafilo/lame in plastica (H).

Per smontare procedere in ordine inverso.

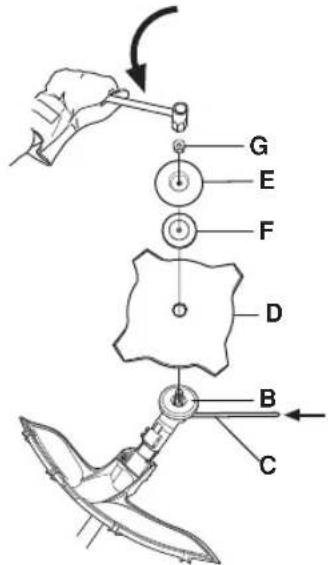

Montaggio di paralama e lama per sfrascatura

• Smontare la piastrina di fissaggio (H). Montare l'adattatore (I) e la brida (J) con le due viti (K) come in figura. Montare il paralama (A) con 4 viti (L) sull'adattatore come in figura.

N.B! Usare il paralama di tipo consigliato. Vedi istruzioni alla voce Caratteristiche tecniche.

• Montare il menabrida (B) sull'alberino sporgente.
• Far ruotare l'alberino portalama fino a far coincidere uno dei fori del menabrida con il foro corrispondente nell'alloggiamento del riduttore.
• Introdurre nel foro la spina di bloccaggio (C) per bloccare l'alberino. Collocare la lama (D) e la flangia di sostegno (F) sull'alberino sporgente.
• Montare il dado (G). Il dado va serrato con una coppia di 35-50 Nm (3,5-5 km). Usare la chiave a bussola del kit di utensili. Tenere il manico della chiave il più vicino possibile alla protezione della testina. Per serrare il dado girare la chiave in senso contrario a quello di rotazione (NOTA! filettatura sinistrorsa).

MONTAGGIO

• Svitando e avvitando il dado della lama per sfrascatura c'è pericolo di ferirsi con i denti della lama. Accertarsi sempre che la mano sia riparata dal paralama durante questa operazione. A tale proposito utilizzare sempre una chiave a bussola dal manico sufficientemente lungo. La freccia in figura indica la zona di utilizzo della chiave a bussola quando si avvita e si svita il dado.

Montaggio della protezione per il trasporto

• Montare il disco sulla protezione per il trasporto (A).
• Fare scattare i due dispositivi di fissaggio (B) nelle scanalature (C) per assicurare la protezione per il trasporto.

Come indossare l'imbracatura ed agganciare il decespugliatore

AVVERTENZA! Durante l'uso il decespugliatore deve sempre essere agganciato all'imbracatura. In caso contrario non sarà possibile maneggiare il decespugliatore in modo sicuro e ne potranno derivare danni alla vostra persona o a terzi. Non usare mai un'imbracatura il cui dispositivo di sgancio rapido sia rotto.

Sgancio rapido

Nella sezione anteriore si trova un dispositivo di sgancio rapido facilmente accessibile. Usatelo se il motore prende fuoco o in altre situazioni di emergenza, in cui sia

necessario liberarsi rapidamente dell'imbracatura e della macchina.

Carico uniforme sulle spalle

Un'adeguata regolazione dell'imbracatura e della macchina facilita notevolmente il lavoro. Regolare l'imbracatura in modo da ottenere la migliore posizione di lavoro. Tendere le cinghie laterali in modo da distribuire uniformemente il carico su entrambe le spalle.

Giusta altezza

Regolare la tracolla per far sì che il gruppo di taglio sia parallelo al suolo.

Giusto equilibrio

Lasciare che il gruppo di taglio appoggi leggermente sul suolo. Spostare l'occhiello di sospensione per equilibrare al meglio il decespugliatore.

OPERAZIONI CON IL CARBURANTE

Carburante

Non accendere mai la macchina:

1 Se è stato versato del carburante sulla macchina. Eliminare ogni traccia di sporco e lasciare evaporare i resti di benzina. 2 Se avete versato del carburante su voi stessi o sui vostri abiti, cambiare abiti. Lavare le parti del corpo che sono venute a contatto con il carburante. Usare acqua e sapone. 3 Se vi sono perdite di carburante nella macchina. Controllare con regolarità la presenza di eventuali perdite dal tappo del serbatoio o dai tubi di alimentazione.

Trasporto e rimessaggio

• Il rimessaggio e il trasporto della macchina e del carburante devono essere eseguiti in modo che eventuali perdite o vapori non rischino di venire a contatto con scintille o fiamme aperte, generate ad esempio da macchine elettriche, motori elettrici, contatti/interruttori o caldaie.
• Per il rimessaggio e il trasporto del carburante usare recipienti adeguati ed omologati per tale scopo.
• In caso di rimessaggio della macchina per un periodo prolungato, il serbatoio del carburante va svuotato. Per l'eliminazione dei resti inutilizzati di carburante rivolgersi al più vicino distributore di benzina.
• Accertarsi che la macchina sia ben pulita e che sia stata sottoposta a tutte le operazioni di assistenza prima del rimessaggio a lungo termine.
• Durante il trasporto e il rimessaggio della macchina, la protezione per il trasporto deve essere sempre montata sul gruppo di taglio.
• Mettere in sicurezza la macchina durante il trasporto.
• Prevenire l'avviamento involontario staccando sempre il cappuccio della candela in occasione di lunghi periodi di rimessaggio, se la macchina resta incustodita e prima di effettuare qualsiasi intervento di assistenza.

AVVERTENZA! Il carburante va maneggiato con cautela. Tenere presenti rischi d'incendio, esplosione e intossicazione in caso di aspirazione.

Carburante

N.B! La macchina è dotata di motore a due tempi che deve sempre funzionare con una miscela di benzina e olio per motori a due tempi. Per assicurare una corretta miscelazione, misurare con cura la quantità d'olio da mescolare alla benzina. Se la quantità di carburante è limitata, anche un piccolo errore nella quantità d'olio influisce notevolmente sulla miscela.

AVVERTENZA! Il carburante e i vapori tossici sono altamente infiammabili e la loro inalazione o il contatto cutaneo possono provocare gravi lesioni. Agire dunque con cautela maneggiando il carburante e assicurare una buona ventilazione dell'ambiente durante l'operazione.

Benzina

N.B.! Utilizzare sempre benzina di alta qualità, minimo 90 ottani (RON), miscelata a olio. Se la macchina è dotata di marmitta catalitica (vedere il capitolo Dati tecnici), utilizzare sempre benzina senza piombo di alta qualità miscelata a olio. La benzina contenente piombo danneggia la marmitta catalitica.

Usare, nei casi in cui sia possibile, una benzina ecologica, la cosiddetta benzina alchilata.

• Il numero minimo di ottani raccomandato è 90 (RON). Se si utilizza una benzina con un numero di ottani inferiore a 90, il motore può strappare. In tal caso la temperatura del motore aumenta e possono verificarsi gravi avarie.
• In caso di uso continuo ad alto regime si raccomanda una benzina ad alto numero di ottani.

Olio per motori a due tempi

Per ottenere prestazioni e funzionamento ottimali usare olio a due tempi HUSQVARNA, concepito appositamente per i nostri motori a due tempi. Miscela 1:50 (2%) - In assenza di olio HUSQVARNA usare altri oli per miscele per motori a due tempi raffreddati ad aria, di alta qualità. Per la scelta dell'olio consultare il rivenditore. Non usare mai olio per motori fuoribordo a due tempi raffreddati ad acqua. - Non usare mai olio per motori a quattro tempi. - Un olio di qualità scadente o una miscela carburante/olio troppo ricca può pregiudicare il corretto funzionamento della marmitta e ridurne la vita utile.

Benzina, litri	Olio per motori a due tempi, litri
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

OPERAZIONI CON IL CARBURANTE

Preparazione della miscela

• Preparare la miscela in un recipiente pulito e a parte, omologato per la benzina.
• Iniziare versando metà della benzina da usare. Aggiungere tutto l'olio. Mescolare agitando. Versare la benzina rimanente.
• Mescolare (agitare) accuratamente prima di procedere al rifornimento.

• Preparare una quantità di miscela necessaria al massimo per un mese.
• In caso di rimessaggio prolungato, vuotare e pulire il serbatoio del carburante.

Rifornimento

AVVERTENZA! I seguenti accorgimenti diminuiscono il pericolo di incendio:

Non fumare o portare sorgenti di calore vicino al carburante.

Effettuare sempre rifornimento a motore spento.

Spegnere il motore e lasciarlo raffreddare alcuni minuti prima del rifornimento.

Aprire il tappo del serbatoio con cautela, per eliminare eventuali sovrappressioni.

Dopo il rifornimento chiudere bene il tappo.

Allontanare sempre la macchina dal luogo e dalla fonte di rifornimento prima della messa in moto.

• Utilizzare una tanica carburante con protezione anti-traboccamento. Pulire tutto intorno al tappo del serbatoio. La presenza di impurità nel serbatoio può causare guasti.
• Agitare il contenitore della miscela prima di versarla nel serbatoio per assicurarsi che essa sia ben mescolata.

Controlli prima dell'avviamento

• Controllare la lama per accertarsi che non vi siano incrinature sul fondo dei denti o presso il foro centrale. Le cause più frequenti delle incrinature sono il formarsi di angoli acuti sui fondi dei denti durante l'affilatura e l'uso della lama con i denti non affiliati. In caso di incrinature gettare via la lama.

• Controllare la flangia di sostegno assicurandosi che non si siano formate incrinature dovute ad affaticamento o ad un serraggio eccessivo. In caso di incrinature, gettare via la flangia.

• Controllare che il dado non abbia perso la sua capacità di bloccaggio. Il blocco del dado deve sopportare una coppia di almeno 1,5 Nm. La coppia di serraggio del dado deve corrispondere a 35-50 Nm.

• Controllare il paralama e verificare che non abbia subito lesioni o incrinature. Sostituire il paralama nel caso in cui abbia subito degli urti o presenti delle incrinature.

• Controllare la testina portafilo e la protezione della testina e verificare che siano intatte e non presentino incrinature. Sostituire la testina portafilo o la

protezione della testina nel caso in cui abbiano subito degli urti o presentino incrinature.

• Non usare mai la macchina senza protezione o con una protezione difettosa.
• Tutti i coperchi devono essere correttamente montati e integri prima dell'avviamento della macchina.

Avviamento e arresto

AVVERTENZA! Prima di avviare la macchina, il coperchio della frizione completo e l'albero cavo devono essere montati, altrimenti la frizione potrebbe staccarsi e causare danni alle persone.

Allontanare sempre la macchina dal luogo e dalla fonte di rifornimento prima della messa in moto. Collocare la macchina su una solida base d'appoggio. Controllare che il gruppo di taglio non possa venire a contatto con corpi solidi.

Verificare che nella zona operativa non siano presenti persone non addette ai lavori, che sarebbero esposte al rischio di gravi lesioni. La distanza di sicurezza corrisponde a 15 metri.

Avviamento

Accensione: spingere l'interruttore di arresto in posizione di avviamento.

Aria: portare il dado dell'aria in posizione di starter.

(533RS)

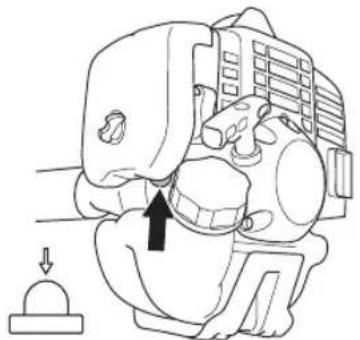

Pompa carburante: premere più volte sulla sacca in gomma della pompa fino a quando la sacca comincia a riempirsi di carburante. Non è necessario che la sacca sia completamente piena.

(533RS)

(543RS, 553RS)

AVVERTENZA! Accendendo il motore con il dado della valvola dell'aria in posizione di arricchimento o di avviamento, il gruppo di taglio inizia immediatamente a ruotare.

Premere il corpo della macchina contro il terreno con la mano sinistra (NOTA! Non con il piede!). Afferrare la manopola di avviamento, estrarre lentamente la cordicella di avviamento con la mano destra fino a quando si avverte resistenza (i ganci di avviamento entrano in azione) e tirare con movimenti rapidi e decisi. Non avvolgere mai la cordicella di avviamento intorno alla mano.

Riportare immediatamente la valvola dell'aria in posizione iniziale quando il motore comincia ad accendersi e ripetere i tentativi fino all'avviamento. Accelerare quindi

velocemente a tutto gas e il gas di avviamento si disinnesterà automaticamente.

N.B! Non estrarre completamente la cordicella e non lasciare la maniglia di avviamento con la cordicella estratta. Questo potrebbe danneggiare la macchina.

N.B! Evitare di toccare la superficie contrassegnata con qualunque parte del corpo. Il contatto può provocare ustioni o scossa elettrica se il cappuccio della candela è difettoso. Usare sempre i guanti. Non usare mai la macchina se il cappuccio della candela è difettoso.

Per le manopole di avviamento con fermo del gas vale quanto segue:

Il gas di avviamento si ottiene premendo prima il fermo dell'acceleratore e l'acceleratore e poi il pulsante del gas di avviamento (A). Rilasciare quindi il fermo dell'acceleratore e l'acceleratore e di seguito il pulsante del gas di avviamento. La funzione di gas di avviamento è ora attivata. Per riportare il motore al minimo premere il fermo dell'acceleratore e l'acceleratore.

Arresto

Il motore si arresta immediatamente agendo sull'interruttore.

N.B! Il motore si arresta immediatamente agendo sull'interruttore.

TECNICA DI LAVORO

Istruzioni generali di lavoro

IMPORTANTE!

Questo capitolo comprende le regole fondamentali di sicurezza per il lavoro con decespugliatore e cordatore.

Trovandosi in una situazione di insicurezza riguardo all'uso della macchina rivolgersi ad un esperto.

Contattare il proprio rivenditore o l'officina di servizio.

Evitare qualsiasi lavoro per il quale non ci si sente sufficientemente qualificati.

Prima dell'uso dovete comprendere la differenza fra sfoltimento forestale, sfoltimento dell'erba e cordatura dell'erba.

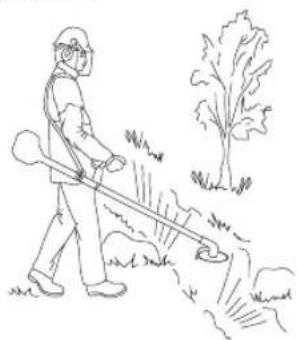

Norme basilari di sicurezza

1. Osservare l'ambiente circostante:

• Per escludere la presenza di persone, animali o altri che possano interferire sul vostro controllo della macchina. Per impedire che persone, animali o altri possano rischiare di entrare in contatto con il gruppo di taglio o che oggetti possano essere scagliati in aria dal gruppo di taglio. N.B.! Non usare mai la macchina se non siete certi di poter chiedere aiuto in caso d'infortunio.
• 2. Controllare l'area di lavoro. Asportare eventuali corpi estranei quali pietre, frammenti di vetro, chiodi, fili di ferro, corde ecc. che potrebbero essere scagliati oppure penetrare nel gruppo di taglio. 3. Evitare di lavorare in condizioni di tempo sfavorevoli. Ad esempio nebbia, pioggia intensa, vento forte ecc. Il lavorare con tempo cattivo è spesso stancante e comporta situazioni di rischio, come ad esempio il terreno scivoloso, la direzione di caduta dell'albero ecc. 4. Accertarsi di poter camminare e lavorare in posizione sicura. In caso di spostamenti, controllare che non vi siano ostacoli (ceppi, radici, rami, fossati ecc.). Fare particolare attenzione lavorando su terreni in pendenza.

5. Usare la massima prudenza segando alberi in tensione. Un albero in tensione può scattare indietro per riassumere la sua posizione originaria, sia prima che dopo l'operazione. Una posizione sbagliata

dell'operatore o del taglio può far sì che l'albero colpisca l'operatore o la macchina in modo da fargli perdere il controllo. In entrambi i casi vi è rischio di gravi danni personali.

6. Mantenere una posizione ben salda ed equilibrata. Operare in sicurezza. Operare sempre facendo attenzione a posizionare bene i piedi e a mantenere l'equilibrio. 7. Mantenere sempre una presa sicura della macchina con entrambe le mani. Tenere la macchina sul lato destro del corpo. Tenere le parti del corpo lontano dalle superfici roventi. Tenere le parti del corpo lontano dal gruppo di taglio in rotazione.

1. 8. Durante l'uso il decespugliatore deve sempre essere agganciato all'imbracatura. In caso contrario non sarà possibile maneggiare il decespugliatore in modo sicuro e ne potranno derivare danni alla vostra persona o a terzi. Non usare mai un'imbracatura il cui dispositivo di sgancio rapido sia rotto. 9. Tenere il gruppo di taglio al di sotto della vita. 10. Gli spostamenti vanno sempre eseguiti a motore spento. In caso di spostamenti su distanze più lunghe o di trasporti usare la protezione di trasporto. 11. Non poggiare mai la macchina a motore acceso se non la si può tenere bene d'occhio.

TECNICA DI LAVORO

AVVERTENZA! Non cercare mai di rimuovere il materiale tagliato con il motore in moto o il gruppo di taglio in rotazione. Esiste il rischio di ferirsi gravemente, e ciò vale sia per l'operatore che per eventuali terzi.

Arrestare il motore e il gruppo di taglio prima di rimuovere il materiale avvolto intorno all'albero della lama; in caso contrario esiste il rischio di ferirsi. Durante e/o alcuni attimi dopo il lavoro, il riduttore angolare può essere caldo. Il contatto può implicare il rischio di ustioni.

AVVERTENZA! Rischio di oggetti volanti. Usare sempre una protezione per gli occhi omologata. Evitare di lavorare inclinati verso la protezione del gruppo di taglio. Esiste il rischio di venir colpiti agli occhi da sassi o altri corpi estranei, il che potrebbe causare cecità o altre gravi lesioni.

Mantenere sempre distanti i non addetti ai lavori. Bambini, animali, assistenti e anche eventuali spettatori devono sempre essere tenuti ad una distanza di sicurezza di 15 metri. Arrestare immediatamente la macchina nel caso qualcuno si avvicini. Non girarsi mai con la macchina in azione senza prima aver controllato che non ci sia nessuno alle vostre spalle entro la zona di sicurezza.

AVVERTENZA! A volte rami o erba possono incastrarsi tra la protezione e il gruppo di taglio. Spegnere sempre il motore prima della pulizia.

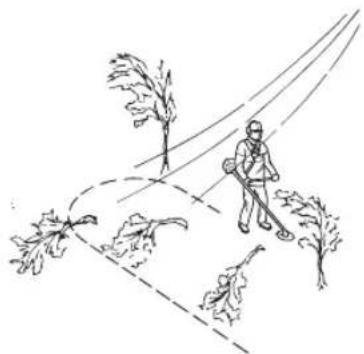

Metodi di lavoro

AVVERTENZA! Le macchine dotate di lame da taglio o sfalcio possono essere scagliate violentemente a lato in caso di contatto della lama con un oggetto fisso. Questo fenomeno è denominato contraccolpo della lama. Il contraccolpo della lama può essere sufficientemente violento per scagliare la macchina e/o l'operatore in qualsiasi direzione ed eventualmente provocare la perdita di controllo della macchina. Il contraccolpo della lama può verificarsi senza alcun segno di stallo o funzionamento irregolare della macchina. Il contraccolpo della lama può verificarsi più facilmente nei punti in cui è difficile vedere il materiale tagliato.

Evitare di segare con il settore di lama che è compreso tra le posizioni ore 12 e ore 3. Per la velocità di rotazione della lama vi è rischio di contraccolpi, se questa parte della lama viene avvicinata a tronchi di grosso spessore.

• Prima di iniziare il lavoro di taglio, ispezionare la zona di lavoro per verificare il tipo di terreno, la pendenza, la presenza di sassi o buche ecc.
• A quel punto iniziare il lavoro nella parte che si presenta più facile, in modo da eseguire una buona apertura.
• Lavorare sistematicamente procedendo a serpentina e coprendo per ciascuna passata una larghezza di circa 4-5 m. In tal modo si utilizza l'intero raggio di attività della macchina e l'operatore percorrerà la zona di lavoro in modo più variato ed agevole.

• La lunghezza del percorso dovrebbe essere di circa 75 m. Spostare la riserva di carburante man mano che il lavoro procede.
• In caso di terreni in pendenza il percorso dovrebbe essere ad angolo retto rispetto al pendio. È molto più facile procedere trasversalmente su un pendio che in salita e discesa.
• Il percorso dev'essere posto in modo da evitare fossati o altri ostacoli sul terreno. Tenere anche conto delle condizioni del vento, in modo che i tronchi

TECNICA DI LAVORO

abbattuti cadano sulla parte di terreno che è più stata passata.

Sfoltimento forestale con lama per sfrascatura

• Quando la lama attacca un tronco di maggior spessore aumenta il rischio di contraccolpi. Evitare di segare con il settore di lama compreso tra le posizioni ore 12 e ore 3.

Per far cadere il tronco verso sinistra la sua parte inferiore va condotta verso destra. Inclinare la lama e spostarla obliquamente verso il basso a destra con un movimento deciso. Spingere contemporaneamente il tronco col paralama. Poggiare contro il tronco il settore di lama compreso tra le posizioni ore 3 e ore 5. Prima di poggiare la lama contro il tronco, accelerare a pieno gas.

Per far cadere il tronco verso destra la sua parte inferiore va condotta verso sinistra. Inclinare la lama e spostarla obliquamente verso l'alto a destra. Poggiare contro il tronco il settore di lama compreso tra le posizioni ore 3 e ore 5, in modo che il suo senso di

rotazione spinga la parte inferiore del tronco verso sinistra.

• Per far cadere il tronco in avanti la parte inferiore del tronco va condotta indietro. Tirare la lama indietro con un movimento rapido e deciso.

• I tronchi di maggior spessore devono essere segati da due parti. Valutare prima la direzione di caduta del tronco. Segare prima sul lato di caduta. Abbattere poi segando dal lato opposto. La pressione di avanzamento della lama va adattata a seconda dello spessore del tronco e della durezza del legname. Per i tronchi più sottili è necessario far avanzare la lama esercitando una maggiore pressione, cioè per i tronchi più grossi una pressione più leggera.

• Se i tronchi sono molto vicini l'uno all'altro, regolare in base a ciò la propria velocità di spostamento.

Se la lama si incastra in un tronco, non strattonare mai la macchina per liberarla. Ciò potrebbe rovinare la lama, il riduttore angolare, l'albero cavo o il manubrio. Lasciare le impugnature, afferrare l'albero cavo con entrambe le mani e tirare lentamente la macchina.

TECNICA DI LAVORO

Sfoltimento dei cespugli con lama per sfrascatura

• I tronchi e gli sterpi di piccolo spessore si abbattono falciando. Lavorare muovendo la sega in modo alternato da un lato all'altro.
• Cercare di tagliare più tronchi in uno stesso movimento. In caso di gruppi di arbusti con fogliame, sfoltire prima intorno al fogliame. Iniziare segando i fusti alla parte esterna del cespuglio per evitare che la macchina rimanga impigliata. Tagliare poi i fusti all'altezza desiderata. Cercare di penetrare all'interno con la lama e segare partendo dal centro. Se questa operazione dovesse risultare difficoltosa, tagliare i fusti più in alto e lasciarli cadere a terra. Questo diminuisce il rischio di rimanere impigliati con la sega.

Sfoltimento dell'erba con lama tagliaerba

Le lame tagliaerba e i coltelli tagliaerba non possono essere usati per i tronchi legnosi. Per tutti i tipi di erba alta o robusta si usa la lama tagliaerba. L'erba viene falciata con movimenti oscillanti lateralmente, in cui il movimento da destra a sinistra costituisce il momento di falciatura mentre il movimento da sinistra a destra è il movimento di ritorno. Lavorare con il lato sinistro della lama (prendendo ad esempio l'orologio, la posizione sarebbe fra le 8 e le 12).

• Inclinando leggermente la lama verso sinistra durante lo sfoltimento, l'erba forma un'andana che ne facilita la raccolta con il rastrello.
• Cercare di lavorare con movimenti ritmici. Assumere una posizione stabile con i piedi divaricati. Dopo il movimento di ritorno avanzare e riassumere una posizione stabile.
• Fare in modo che la coppetta di sostegno si appoggi leggermente al terreno. La coppetta di sostegno serve a proteggere la lama dal contatto con il terreno. Per evitare che il tagliato si aggrovigli intorno alla lama è bene seguire le seguenti indicazioni:

1. Lavorare sempre a pieno gas. 2. Evitare il materiale appena tagliato nel movimento di ritorno. - Arrestare il motore, sganciare l'imbracatura ed appoggiare a terra la macchina prima di raccogliere il materiale tagliato.

TECNICA DI LAVORO

Bordatura dell'erba con testina portafilo

Bordatura

• Mantenere la testina portafilo a poca distanza dal terreno ed angolarla. È l'estremità del filo che esegue il taglio. Lasciare che il filo funzioni al proprio ritmo. Non premere mai il filo contro il materiale da tagliare.

• Il filo elimina facilmente l'erba e le erbacce vicino a muri, recinti, alberi ed aiuole, ma può anche danneggiare la corteccia di alberi e cespugli oppure i paletti dei recinti. Per ridurre i danni alle piante accorciare il filo fino a 10-12 cm e ridurre il regime del motore.

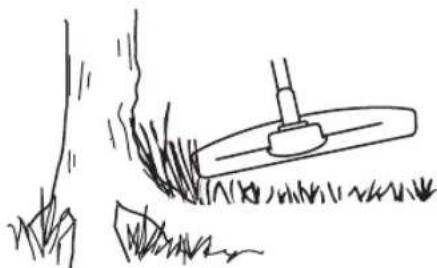

Estirpazione di erbacce

• La tecnica di estirpazione rimuove tutta la vegetazione indesiderata. Tenere la testina portafilo appena al di sopra del terreno ed inclinarla. Lasciare che l'estremità del filo colpisca il terreno attorno ad alberi, pilastri, statue o simili. NOTA! Questo metodo comporta una maggiore usura del filo.

• Se si lavora contro pietre, mattoni, cemento, recinzioni metalliche ecc. il filo si consuma più rapidamente che non a contatto con alberi o steccati in legno.
• Durante la bordatura e l'estirpazione di erbacce mantenere il regime al di sotto del massimo (80%) per far sì che il filo duri di più e la testina portafilo si usuri di meno.

Rasatura

• Il cordatore è ideale per tagliare l'erba in punti che un normale rasaerba difficilmente può raggiungere. Durante il taglio mantenere il filo parallelo al terreno. Evitare di premere la testina portafilo contro il terreno

perché in quel modo si rischia di rovinare il manto erboso e di danneggiare l'utensile.

• Durante le normali operazioni di taglio evitare che la testina portafilo sia a contatto prolungato col terreno. Un contatto costante potrebbe danneggiare o usurare la testina.

Spazzare

• Lo spostamento d'aria causato dal filo rotante può essere utilizzato per spazzare in modo facile e veloce. Mantenere il filo parallelo e al di sopra delle superfici da spazzare e muovere l'utensile avanti e indietro.

• Per rasare o spazzare procedere a pieno gas per ottenere un buon risultato.

MANUTENZIONE

Carburatore

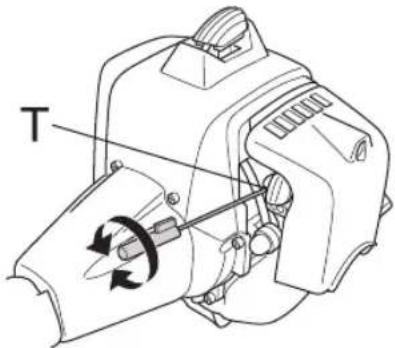

Regolazione del minimo (T)

Controllare che il filtro dell'aria sia pulito. Quando il minimo è registrato correttamente, il gruppo di taglio non deve girare. Se è necessaria una regolazione, chiudere (in senso orario) la vite T con il motore in moto solo a quando il gruppo di taglio non comincia a girare. Riaprire (in senso antiorario) la vite solo a quando il gruppo di taglio si ferma. Il regime del minimo è correttamente impostato quando il motore gira uniformemente in tutte le posizioni, con un buon margine prima del regime in cui il gruppo di taglio comincia a girare.

(533RS)

(543RS, 553RS)

AVVERTENZA! Se non è possibile regolare il regime del minimo affinché il gruppo di taglio si fermi, contattate il rivenditore/servizio di assistenza. Evitate di utilizzare la macchina prima che sia stata correttamente regolata o riparata.

Filtro dell'aria

Pulire regolarmente il filtro dell'aria per evitare:

Disturbi di carburazione. - Problemi di messa in moto. - Riduzione della potenza sviluppata. - Inutile usura dei componenti del motore - Consumi più elevati.

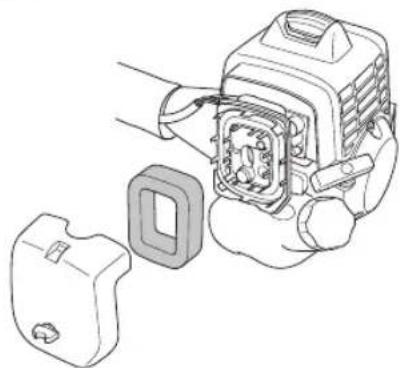

(533RS)

(543RS, 553RS)

Il filtro deve essere pulito alle 25 ore di esercizio o più spesso se l'ambiente è estremamente polveroso.

Pulizia del filtro dell'aria

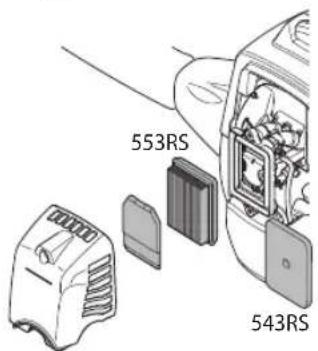

(543RS, 553RS)

Smontare il coperchio del filtro dell'aria e togliere il filtro. Pulire con aria compressa.

(533RS)

Smontare il coperchio del filtro dell'aria ed estrarre il filtro. Lavarlo in acqua saponata calda. Prima di rimontare il filtro, accertarsi che sia ben asciutto.

Il filtro non ritorna mai completamente pulito. Pertanto va sostituito periodicamente con uno nuovo. Un filtro danneggiato va sostituito immediatamente.

MANUTENZIONE

Dopo la pulizia, oliare il filtro in schiuma. Vedere le istruzioni alla sezione Oliatura del filtro in schiuma.

Oliatura del filtro in schiuma

(533RS)

Utilizzare sempre olio per filtro HUSQVARNA, art. no. 531 00 92-48. Quest'olio contiene un solvente che ne facilita la distribuzione uniforme nel filtro. Evitare il contatto diretto con la pelle.

Porre il filtro in un sacchetto di plastica e versarvi il lubrificante. Cercare di distribuire l'olio manipolando il sacchetto. Avvolgere bene il filtro dentro il sacchetto stringendolo con le mani e far fuoriuscire l'olio in eccesso prima di montare il filtro nella macchina. Non usare mai normale olio per motore. Questo passa attraverso il filtro con una certa velocità per poi depositarsi sul fondo.

Filtro del carburante

1 Filtro del carburante

Quando non arriva più carburante al motore, controllare che il tappo del serbatoio o il filtro del carburante non siano intasati.

Riduttore angolare

Il riduttore angolare è stato riempito in fabbrica con la giusta quantità di grasso. Prima dell'uso della macchina si consiglia comunque di controllare che il riduttore sia pieno di grasso fino a 3/4. Usare grasso speciale HUSQVARNA.

Il lubrificante nell'alloggiamento del riduttore non va normalmente cambiato se non in caso di eventuali riparazioni.

Candela

Lo stato della candela dipende da:

• Carburatore non tarato.
• Miscela carburante/olio non corretta (quantità eccessiva di olio oppure olio non idoneo).
• Filtro dell'aria ostruito.

Questi fattori causano depositi sull'elettrodo della candela, e seguenti disturbi di funzionamento e di messa in moto.

(533RS, 543RS) Se la macchina ha potenza insoddisfacente, difficoltà di messa in moto o il minimo irregolare, controllare innanzitutto la candela. Se questa è incrostata, pulirla e controllare la distanza tra gli elettrodi, che deve essere 0,9-1,0 mm. La candela andrebbe cambiata di regola dopo circa un mese di esercizio o prima se necessario.

(553RS) Se la macchina ha potenza insoddisfacente, difficoltà di messa in moto o il minimo irregolare, controllare innanzitutto la candela. Se questa è incrostata, pulirla e controllare la distanza tra gli elettrodi, che deve essere 0,6-0,7 mm. La candela andrebbe cambiata di regola dopo circa un mese di esercizio o prima se necessario.

N.B.! Usare candele originali o di tipo raccomandato! Altre candele possono danneggiare cilindro e pistone. Controllare che la candela sia munita di dispositivo di soppressione delle interferenze radio.

MANUTENZIONE

Ricerca dei guasti

Mancato avvio
Controllo Possibile causa Provedimenti
Pulsante di arresto Posizione di arresto		Singingere l'interruttore di arresto in posizione di avviamento.
Ganci motorino di avviamento Denti di	arresto bloccati	Regolare o sostituire i denti di arresto.
		Pulire la zona circostante i denti di arresto.
		Contattare il rivenditore autorizzato per l'assistenza.
Serbatoio carburante Tipo di carburante	non adatto	Svotare e utilizzato carburante corretto.
Carburatore Regolazione del regime minimo Regolare il minimo con la vite a t.
Accensione (nessuna scintilla)	Candela di accesione contaminata o bagnata	Accertarsi che la candela sia asciutta e pulita.
	Distanza della candela errata.	Pulire la candela. Controllare che la distance tra gli elettrodi sia corretta. Accertarsi che la candela sia munita di un dispositivo di suppressione.
		Fare riferimento ai Dati tecnici per informazioni sulla corretta distance tra gli elettrodi.
Candela Candela allentata. Serrare nuovamente la candelà
Filtro del carburante Filtrò del carburante	inte intasato Sostituire il filtrò del carburante	rente

Il motore si avvia ma non rimane acceso.
Controllo Possibile causa Possibile	soluizione
Serbatoio carburante Tipo di carburante	non adatto	Svuotare e utilizzato carburante corretto.
Carburatore	Il motore non girerà al minimo in modo regolare.	Contattare un'officina autorizzata.
Filtro dell'aria Filtro dell'aria intasato Puliire il filtrlo dell'aria.
Filtro del carburante Filtrato del carburante	inte intasato Sostituire il filtrato del carburante

MANUTENZIONE

Schema di manutenzione

Qui di seguito troverete una lista delle operazioni di manutenzione da eseguire sulla macchina. La maggior parte dei punti è descritta al capitolo Manutenzione. L'utilizzatore può eseguire solo le operazioni di manutenzione e assistenza descritte in questo manuale delle istruzioni. Per operazioni di maggiore entità rivolgersi ad un'officina autorizzata.

Manutenzione	Manutenzione giornaliera	Manutenzione settimanale	Manutenzione mensile
Pulire le parti esterne della macchina. X
Controllare che l'imbracatura sia integra. X
Controllare che il blocco dell'acceleratore e l'acceleratore funzionino in modo sicuro.	X
Controllare che l'impugnatura ed il manubrio siano integri e fissati correttamente.	X
Controllare che l'interruttore d'arresto funzioni. X
Controllare che il gruppo di taglio non ruoti con il motore al minimo.	X
Pulire il filtrò dell'aria. Sostituire se necessario. X
Controllare che la protezione sia integra e priva di incrinature. Sostituire la protezione se è stata sottomosta a urti o se è incrinata.	X
Controllare che la lama sia ben concentrata, ben affiliata e priva di incrinature. Una lama non concentrata produce vibrazioni che possono danneggiare la macchina.	X
Controllare che la testina portafilo sia integra e priva di incrinature. Sostituirla se necessario.	X
Controllare che il dato di bloccaggio del gruppo di taglio sia correttamente serrato.	X
Controllare che la protezione di trasporto della lama sia integra e che possa essere montata correttamente.	X
Controllare che dadi e viti siano ben serrati. X
Controllare che non ci siano perdite di carburante nel motore, nel serbatoio o nei flessibili carburante.	X
Controllare il dispositivo di avviamento con la relativa cordicella. X
Pulire la candela esternamente. Smontarla e controllare la distanza fra gli elettrodi. Regolare la distance portandola a 0,6-0,7 mm o sostituire la candela. Controllare che la candela si munita di dispositivo di suppressione interferenze radio.		X
Pulire il carburatore esternamente e lo spazio attorno adesso. X
Controllare che il riduttore angolare sia pieno per 3/4 di grasso. Riempire con grasso speciale se necessario.		X
Controllare che il filtrlo del carburante non sia sporco e che il flessibile del carburante non presenti incrinature o altri difetti. Sostituire se necessario.			X
Controllare tutti i cavi e i collegamenti. X
Sostituire la candela. Controllare che la candela sua munita di dispositivo di suppressione interferenze radio.			X

CARATTERISTICHE TECNICHE

Caratteristiche tecniche

Caratteristiche tecniche 533RS 543RS 553RS

Motore

Cilindrata, cm3 29,5 40,1 50,6

Alesaggio, mm 38,0 40,5 45,5

Corsa, mm 26 31,1 31,1

Regime del motore al minimo, giri/min 3000 3000 2800

Regime di massima raccomandato, giri/min 11500 12000 13000

Regime albero sporgente, giri/min 7880 8570 9285

Potenza max. motore a norma ISO 8893, kW/ giri/min. 1,0/8500 1,5/9000 2,3/9500

Sistema di accensione

Candela	NGKCMR7H-10	NGKCMR7H-10	NGKCMR7H-10
Distanza all'elettro, mm	0,9-1,0	0,9-1,0	0,6-0,7
Carburante, lubrificazione
Capacità serbatoio carburante, litri	0,75	0,75	0,8
Peso
Peso, escluso carburante, gruppo di taglio e protezione, kg	5,9	7,8	8,4
Emissioni di rumore
(vedere annot. 1)
Livello potenza acustica, misurato dB(A)	114	112	116
Livello potenza acustica, garantito LwadB(A)	117	115	119

Livelli di rumorosità

(vedi nota 2)

Livello di pressione acustica equivalente rispetto all'udito dell'operatore, misurato in base alle norme EN ISO 11806 e ISO 22868, dB(A):

Equipaggiata con testina portafilo (originale) 100 99 103

Equipaggiata con lama tagliaerba (originale) 97 97 103

Equipaggiata con lama per sfrascatura (originale) 97 103

Livelli di vibrazioni

(vedi nota 3)

Livelli di vibrazione equivalenti (a_hy,eq) all'impugnatura, misurati in base alle norme EN ISO 11806 e ISO 22867, in m/s²

Equipaggiata con testina portafilo (originale), sinistra/destra 3,2/4,0 3,9/2,9 5,0/7,1

Equipaggiata con lama tagliaerba (originale), sinistra/destra 2,4/2,5 3,1/3,1 4,9/5,7

Equipaggiata con lama per sfrascatura (originale), sinistra/destra 5,7/4,6 5,8/4,6

Nota 1: Emissione di rumore nell'ambiente misurata come potenza acustica (Lw) in base alla direttiva CE 2000/14/CE. Il livello di potenza acustica riportato per la macchina è stato misurato con il gruppo di taglio originale che emette il livello massimo. La differenza tra potenza acustica misurata e garantita è che la potenza acustica garantita comprende anche la dispersione nel risultato di misurazione e le variazioni tra le diverse macchine dello stesso modello come da Direttiva 2000/14/CE.

Nota 2: I dati riportati per il livello di pressione acustica equivalente della macchina hanno una dispersione statistica tipica (deviazione standard) di 1 dB(A).

Nota 3: I dati riportati per il livello di vibrazione equivalente hanno una dispersione statistica tipica (deviazione standard) di 1 m/s².

CARATTERISTICHE TECNICHE

533RS

Accessor omologati Tipo		Protezione per gruppo di taglio, Art. no.
Lama/coltello tagliaerba	Grass 255-4 1" (Ø 255 4 denti) 503 93	42-02
	Multi 255-3 1" (Ø 255 3 denti) 503 93	42-02
Coltelli in plastica	Tricut Ø 300 mm (le singole lame hanno il n° codice 531 01 77-15)	503 93 42-02
Testina portafilo	Superauto Il 503 93 42-02
	T25 503 93 42-02
	T35, T35x (cavo Ø 2,4 - 3,0 mm) 503	93 42-02
Coppetta di supporto Fissa -

543RS, 553RS

Accessori omologati Tipo		Protezione per gruppo di taglio, Art. no.
Lama/coltello tagliaerba	Multi 255-3 (Ø 255 3 denti) 537 33 16	03
	Grass 275-4 (Ø 275 4 denti) 537 33 16	-03
	Multi 330-2 (Ø 330 2 denti) 537 33 16	03
	Multi 300-3 (Ø 300 3 denti) 537 33 16	03
Lama per sfrascatura	Scarlet 200-22 (Ø 200 22 denti) 501 32	2 04-02
	Scarlet 225-24 (Ø 225 24 denti) 502 03	94-06
Coltelli in plastica	Tricut Ø 300 mm (le singole lame hanno il n° codice 531 01 77-15)	537 33 16-03
Testina portafilo	T35, T35x (cavo Ø 2,4 - 3,0 mm) 537	33 16-03
	S35 (cavo Ø 2,4 - 3,0 mm)	537 33 16-03
	T45x (cavo Ø 2,7 - 3,3 mm)	537 33 16-03
	S II	537 33 16-03
Coppetta di supporto	Fissa	-

CARATTERISTICHE TECNICHE

Dichiarazione di conformità CE

La Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel [phone], dichiara con la presente che i decespugliatori Husqvarna 533RS, 543RS e 553RS a partire dai numeri di serie del 2016 in poi (l'anno viene evidenziato nel marchio di fabbrica ed è seguito da un numero di serie) sono conformi alle disposizioni della DIRETTIVA DEL CONSIGLIO:

• del 17 maggio 2006 "sulle macchine" 2006/42/CE. del 26 febbraio 2014 "sulla compatibilità elettromagnetica" 2014/30/UE.
• dell'8 maggio 2000 "sull'emissione di rumore nell'ambiente" 2000/14/CE. Valutazione della conformità eseguita ai sensi dell'Allegato V. Per informazioni relative alle emissioni di rumore, vedi capitolo Dati tecnici.

Sono state applicate le seguenti norme:

EN ISO 12100:2010, CISPR 12:2007+A1:2009, EN ISO 11806-1:2011, EN ISO 14982:2009

L'SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Svezia, ha eseguito il controllo-tipo facoltativo per la Husqvarna AB. I certificati portano i numeri: SEC/11/2317 - 533RS, SEC/11/2318 - 543RS, SEC/11/2319 - 553RS. Huskvarna, 30 marzo 2016

Per Gustafsson, Responsabile ricerca e sviluppo (Rappresentante autorizzato per Husqvarna AB e responsabile della documentazione tecnica.)

LEGENDA DEI SIMBOLI

Simboli convenzionali

Aprire chiudere 634

MANUTENZIONE

Istruzioni generali di lavoro 636

MANUTENZIONE

Carburatore 641

Filtro dell'aria 641

Filtro del carburante 642

Ingranaggio della manovella 642

Candela 642

Piano di manutenzione 644

DATI TECNICI

Dati tecnici 645

Dichiarazione di conformità CE 647

Avvio e arresto

Istruzioni generali di lavoro

IMPORTANTE!
