533RS - Kosa HUSQVARNA - Bezpłatna instrukcja obsługi

Typ produktu	Podkaszarka
Marka	Husqvarna
Model	533RS
Silnik - Pojemność	29,5 cm³
Silnik - Maksymalna moc	1,0 kW / 8500 obr/min
Maksymalne zalecane obroty (silnik)	11500 obr/min
Obroty wału wyjściowego	7880 obr/min
Zasilanie - Rodzaj paliwa	Mieszanka benzyna-olej 2-suw (1:50)
Zasilanie - Pojemność zbiornika	0,75 L
Waga (bez paliwa, osprzętu tnącego i urządzeń bezpieczeństwa)	5,9 kg
Zatwierdzone osprzęty tnące	Nóż do trawy (Ø 255 mm 4 zęby), Głowica do chwastów Superauto II, T25, T35/T35x, Plastikowe noże Tricut Ø 300 mm
Układ zapłonowy - Świeca	NGK CMR7H-10, szczelina 0,9 - 1,0 mm
Gwarantowany poziom mocy akustycznej	117 dB(A)
Równoważny poziom drgań (głowica do chwastów)	3,2 / 4,0 m/s² (lewa/prawa)
Bezpieczeństwo - Urządzenia	Blokada przepustnicy, przycisk zatrzymania, osłona osprzętu tnącego, system antywibracyjny, uprząż z szybkim zwalnianiem
Konserwacja okresowa	Czyszczenie filtra powietrza co 25 h, spuszczanie paliwa do przechowywania, smarowanie przekładni kątowej
Główne funkcje	Koszenie chaszczy, odchwaszczanie, cięcie grubej trawy, usuwanie zarośli

Często zadawane pytania - 533RS HUSQVARNA

Jak uruchomić podkaszarkę 533RS?

Ustaw wyłącznik w pozycji start. Pociągnij dźwignię ssania. Naciśnij pompkę paliwową, aż paliwo zacznie wypełniać pęcherzyk. Połóż maszynę na ziemi, trzymaj uchwyt rozrusznika i ciągnij powoli, aż poczujesz opór, następnie pociągnij energicznie. Gdy silnik uruchomi się, przywróć ssanie do pozycji wyjściowej i natychmiast dodaj gazu, aby wyłączyć przyspieszenie rozruchowe.

Jakiej mieszanki paliwowej użyć?

Użyj mieszanki benzyna-olej dwusuwowa w proporcji 2% (1:50). Benzyna bezołowiowa o liczbie oktanowej co najmniej 90 (RON) i wysokiej jakości olej dwusuwowy, najlepiej Husqvarna. Nigdy nie używaj oleju do silników zaburtowych ani czterosuwowych.

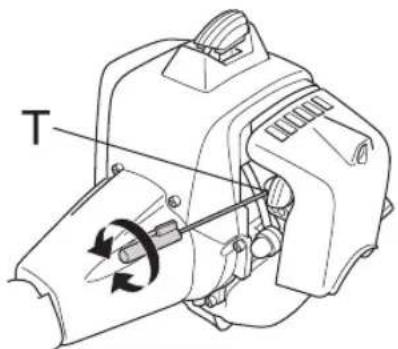

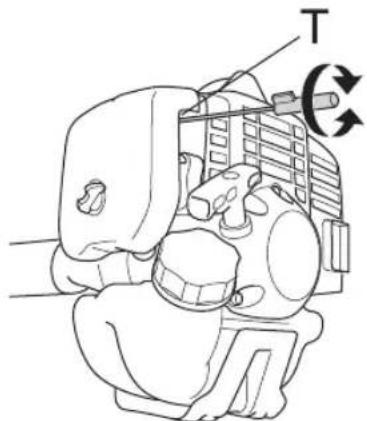

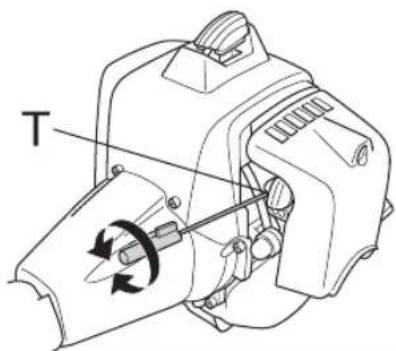

Jak wyregulować biegu jałowego silnika?

Sprawdź, czy filtr powietrza jest czysty. Przy pracującym silniku dokręć śrubę T (zgodnie z ruchem wskazówek zegara), aż osprzęt tnący zacznie się obracać, następnie odkręć (przeciwnie do ruchu wskazówek) aż się zatrzyma. Prawidłowy biegu jałowego uzyskuje się, gdy silnik pracuje równomiernie bez obracania osprzętu tnącego.

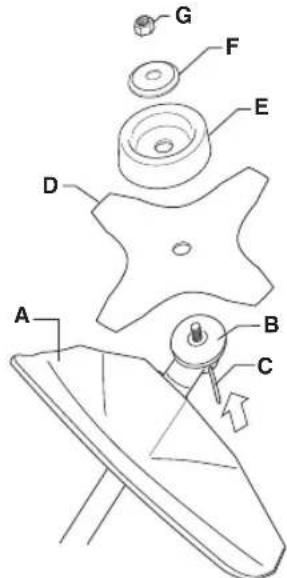

Jak wymienić nóż tnący?

Zatrzymaj silnik i odłącz przewód świecy. Zablokuj wał za pomocą sworznia blokującego. Odkręć centralną nakrętkę (gwint lewy, odkręcaj zgodnie z ruchem wskazówek zegara). Zdejmij stary nóż i zamontuj nowy, zachowując kolejność: nóż, talerz ochronny, podkładka dociskowa. Dokręć nakrętkę momentem 35-50 Nm w kierunku przeciwnym do ruchu wskazówek zegara.

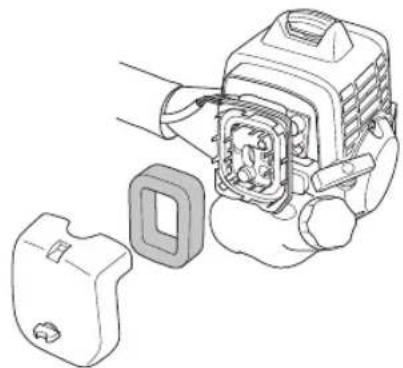

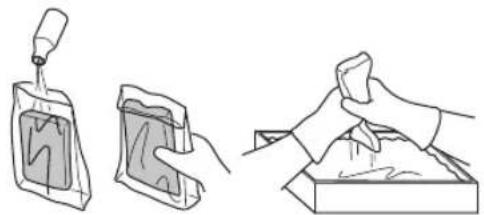

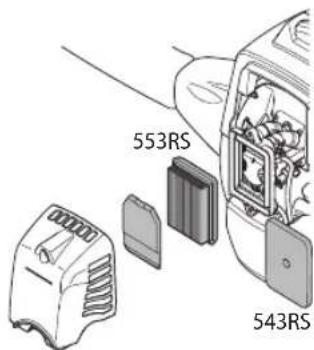

Jak wyczyścić filtr powietrza?

Zdejmij pokrywę filtra, wyjmij piankowy filtr. Umyj go w ciepłej wodzie z mydłem, dokładnie wypłucz i wysusz. Nasącz filtr olejem Husqvarna, mieszając go w plastikowej torbie. Wyciśnij nadmiar oleju i zamontuj z powrotem. Czyść co 25 godzin pracy.

Jaka jest bezpieczna odległość do zachowania?

Użytkownik musi upewnić się, że żadna osoba ani zwierzę nie zbliża się na mniej niż 15 metrów podczas pracy. W przypadku wielu użytkowników minimalna odległość wynosi 15 metrów.

Jak przechowywać maszynę przez dłuższy czas?

Opróżnij zbiornik paliwa. Wyczyść maszynę. Wykonaj wszystkie czynności konserwacyjne. Załóż osłonę transportową na nóż. Zabezpiecz maszynę podczas transportu. Zdejmij nasadkę świecy, aby uniknąć przypadkowego uruchomienia.

Co zrobić w przypadku odrzutu maszyny?

Jeśli nóż uderzy w nieruchomy obiekt, maszyna może być gwałtownie odrzucona. Aby zmniejszyć ryzyko, unikaj używania strefy od 12 do 15 na tarczy tnącej, pracuj na pełnych obrotach i używaj odpowiedniego osprzętu tnącego. Zawsze noś środki ochrony.

Jakie są obowiązkowe środki ochrony?

Zatwierdzone ochronniki słuchu, ochrona oczu (okulary lub przyłbica), rękawice, antypoślizgowe buty, odporne ubranie, długie spodnie. Apteczka pierwszej pomocy powinna być dostępna.

Jak sprawdzić stan świecy zapłonowej?

Wyjmij świecę, wyczyść elektrody. Sprawdź szczelinę: 0,9 - 1,0 mm dla modelu 533RS. Wymieniaj świecę raz w miesiącu lub jeśli jest zabrudzona. Używaj świecy NGK CMR7H-10 z tłumikiem zakłóceń.

INSTRUKCJA OBSŁUGI 533RS HUSQVARNA

OSTRZEŻENIE! W razie nieprawidłowej lub niewłaściwej obsługi, wykaszarka, wycinarka lub przycinarka może stać się niebezpiecznym narzędziem, mogącym spowodować poważne obrażenia lub śmierć użytkownika bądź innych osób. Dlatego bardzo ważne jest, aby przeczytać niniejszą instrukcję obsługi dokładnie i ze zrozumieniem.

Przed przystąpieniem do pracy maszyną prosimy dokładnie i ze zrozumieniem zapoznać się z treścią niniejszej instrukcji.

Zawsze należy stosować:

Kask ochronny, gdy zachodzi ryzyko uderzenia spadającymi przedmiotami. Zatwierdzone ochronniki słuchu. Zatwierdzona osłona oczu. Maks. liczba obrotów wałka zdawczego: obr/min

Niniejszy produkt zgodny jest z obowiązującymi dyrektywami CE.

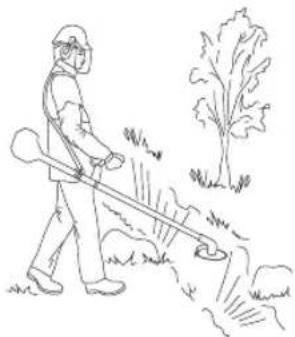

Ostrzeżenie przed odrzucanymi i rykoszetującymi przedmiotami.

W czasie pracy użytkownik maszyny jest zobowiązany dopilnować, aby żadne osoby ani zwierzęta nie znajdowały się bliżej niż w odległości 15 m.

Maszyna wyposażona w tarczę tnącą lub w tarczę do koszenia trawy może zostać gwałtownie odrzucona w bok, gdy tarcza natrafi na przedmiot trwale związany z podłożem. Zjawisko to nazywa się odbiciem. Tarcza jest w stanie odciąć rękę lub nogę. Należy zapewnić, by ludzie i zwierzęta nigdy nie znajdowali się bliżej niż w odległości co najmniej 15 metrów od maszyny.

Zawsze używaj zatwierdzonych rękawic ochronnych.

max 0000rpm

Używaj przeciwpoślizgowego, stabilnego obuwia wysokiego.

Ssanie: Wciagnij dźwignię ssania do położenia włączenia.

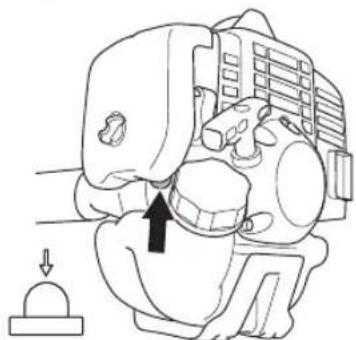

Pompa paliwowa.

Emisja hałasu do otoczenia zgodna z dyrektywą Wspólnoty Europejskiej. Wartość emisji dla maszyny podana została w Rozdziale Dane techniczne oraz na naklejce.

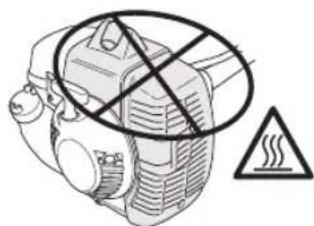

Trzymaj wszystkie części z dala od powierzchni gorących.

Tabliczka znamionowa z numerem seryjnym. Oznacza rok produkcji, określa tydzień produkcji.

Pozostałe symbole/naklejki samoprzylepne umieszczone na maszynie dotyczą specjalnych wymogów, związanych z certyfikatami w poszczególnych krajach.

Przegląd lub/i konserwację wolno wykonywać tylko przy wyłączonym silniku, gdy wyłącznik znajduje się w położeniu STOP.

Zawsze używaj zatwierdzonych rękawic ochronnych.

Wykonuj regularnie czyszczenie.

Kontrola wzrokowa.

Konieczne jest stosowanie zatwierdzonej osłony oczu.

yyyywwxxxxxx

SPIS TREŚCI

Spis treści Przystępując do uruchomienia

ZNACZENIE SYMBOLI

Symbole 374

SPIS TREŚCI

Spis treści 375

Przystępując do uruchomienia należy pamiętać o przestrzeganiu następujących zasad: 375

WSTĘP

Szanowny Kliencie!

OPIS URZĄDZENIA

Co jest co w wykaszarce?

OGÓLNE ZASADY BEZPIECZEŃSTWA

Ważne

Środki ochrony osobistej

Zespoły zabezpieczające maszyny

Osprzęt tnący

MONTAŻ

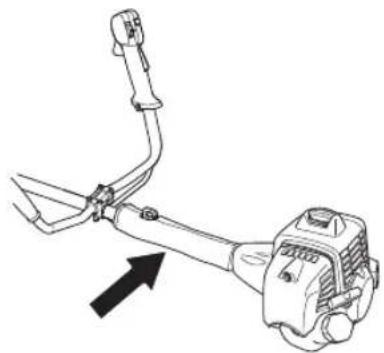

Montaż uchwytu sterowniczego i rączki gazu

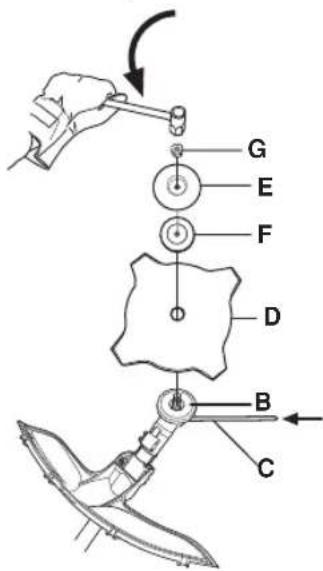

Montaż ostrza i głowicy żyłkowej

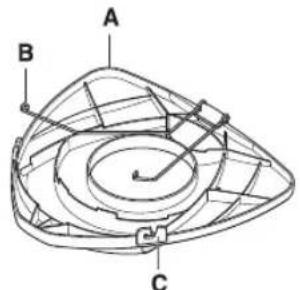

Zakładanie osłony transportowej

Dopasowywanie szelek i zawieszenia wykaszarki

OBCHODZENIE SIĘ Z PALIWEM

Zasady bezpieczeństwa — paliwo 389

Paliwo 389

Tankowanie 390

URUCHAMIANIE I WYŁĄCZANIE

Kontrola przed uruchomieniem 391

Uruchamianie i wyłączanie 391

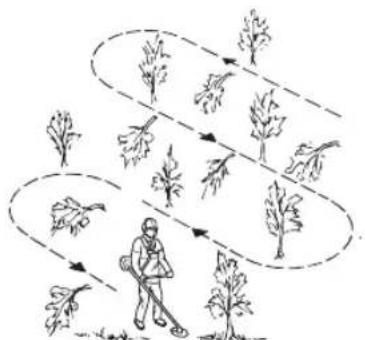

TECHNIKA PRACY

Ogólne zasady pracy maszyną 393

KONSERWACJA

Gaźnik 398

Filtr powietrza 398

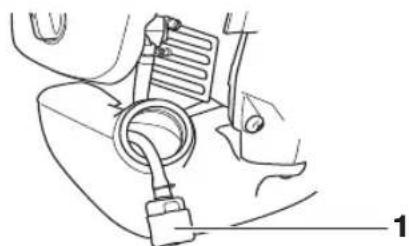

Filtr paliwa 399

Przekładnia kątowa 399

Świeca zapłonowa 399

Plan konserwacji 401

DANE TECHNICZNE

Dane techniczne 402

Deklaracja zgodności WE 404

Należy pamiętać o przestrzeganiu następujących zasad:

Zapoznaj się dokładnie z treścią instrukcji obsługi.

OSTRZEŻENIE! Długotrwałe przebywanie w hałasie może doprowadzić do trwałej utraty słuchu. Dlatego należy zawsze stosować atestowane ochronniki słuchu.

OSTRZEŻENIE! Pod żadnym pozorem nie wolno zmieniać ani modyfikować fabrycznej konstrukcji maszyny bez zezwolenia wydanego przez producenta. Zawsze należy używać wyłącznie oryginalnych części zamiennych. Samowolne wprowadzanie zmian oraz/lub montowanie wyposażenia nie zatwierdzonego przez producenta może stać się przyczyną groźnych obrażeń lub śmierci obsługującego urządzenie bądź innych osób.

OSTRZEŻENIE! W razie nieprawidłowej lub nieuważnej obsługi, wykaszarka, wycinarka lub przycinarka może stać się niebezpiecznym narzędziem, mogącym spowodować poważne obrażenia lub śmierć użytkownika bądź innych osób. Dlatego bardzo ważne jest, aby przeczytać niniejszą instrukcję obsługi dokładnie i ze zrozumieniem.

WSTĘP

Szanowny Kliencie!

Gratulujemy wyboru produktu Husqvarna! Tradycje firmy Husqvarna sięgają roku 1689, kiedy to król Karol XI nakazał wybudować fabrykę muszkietów na brzegu rzeki Huskvarna. Lokalizacja fabryki była trafna, gdyż umożliwiała wykorzystywanie energii wodnej. Przez ponad 300 lat w fabryce Husqvarna produkowano różne produkty - od opalanych drewnem pieców kuchennych po nowoczesne maszyny kuchenne, maszyny do szycia, rowery, motocykle i inne. W 1956 roku wypuszczono pierwsze kosiarki silnikowe, a w 1959 przyszła kolej na pilarki łańcuchowe. Produkty te do dziś stanowią podstawowy asortyment Husqvarny.

Husqvarna jest obecnie światowym liderem w zakresie produktów i sprzętu do prac leśnych i ogrodniczych, a jej priorytetem jest zapewnienie najwyższej jakości produktów. Firma zajmuje się tworzeniem, produkcją i sprzedażą maszyn o napędzie silnikowym, przeznaczonych do użytku w leśnictwie, ogrodnictwie i budownictwie. Celem Husqvarny jest również zachowanie najwyższego poziomu ergonomii, użyteczności i bezpieczeństwa produktów oraz troska o środowisko. Dlatego wprowadzanych jest wiele udoskonaleń, dzięki którym urządzenia spełniają wysokie wymagania w tych obszarach.

Jesteśmy przekonani, że przez długi czas będą Państwo zadowoleni z jakości i wydajności naszych produktów. Zakup jakiegokolwiek z naszych produktów daje możliwość korzystania z profesjonalnej pomocy i obsługi technicznej, w razie konieczności przeprowadzenia naprawy lub serwisu. Jeżeli maszyna nie została kupiona w autoryzowanym punkcie sprzedaży, prosimy zapytać o najbliższy warsztat serwisowy.

Mamy nadzieję, że będą Państwo zadowoleni ze swojej maszyny i że będzie ona Państwu służyć przez długie lata. Prosimy pamiętać, że niniejsza instrukcja obsługi jest ważnym dokumentem, dzięki któremu maszyna zyskuje większą wartość. Stosując się do zawartych w niej wskazówek (na temat użytkowania, obsługi technicznej, konserwacji itd.) można znacznie przedłużyć okres użytkowy maszyny, a także zwiększyć jej wartość w przypadku sprzedaży. W razie sprzedaży maszyny należy przekazać nowemu użytkownikowi także instrukcję obsługi.

Dziękujemy za wybór produktu Husqvarna!

Husqvarna AB nieustannie modernizuje swoje wyroby, w związku z czym zastrzega sobie prawo wprowadzania zmian dotyczących m.in. wyglądu produktów bez uprzedzenia.

OPIS URZĄDZENIA

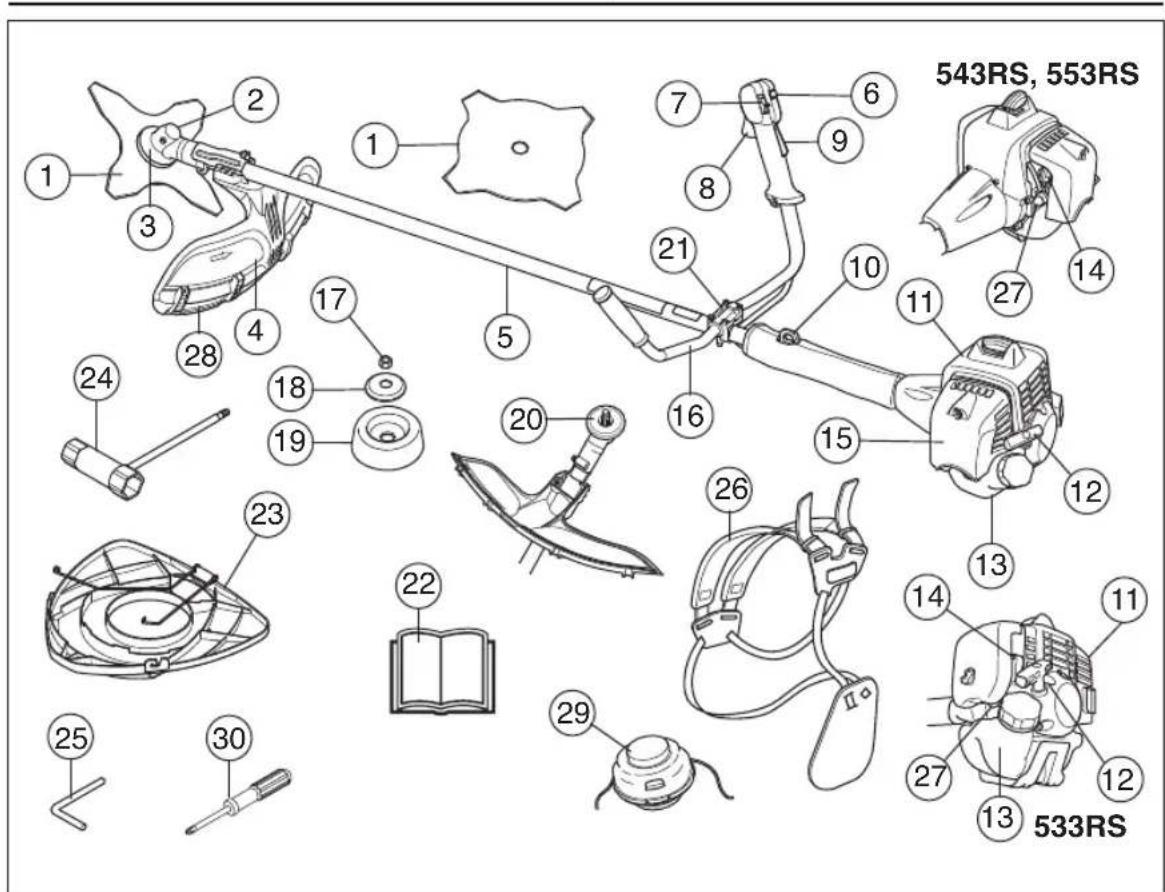

Co jest co w wykaszarce?

1 Ostrze

16 Uchwyt sterowniczy

2 Uzupełnianie środka smarującego, przekładnia kątowa

17 Nakrętka zabezpieczająca

3 Przekładnia kątowa

18 Kołnierz oporowy

4 Osłona osprzętu tnącego

19 Talerz dystansowy

5 Wysięgnik

20 Pierścień sprzęgający

6 Przycisk obrotów rozruchowych

21 Zacisk uchwytu sterowniczego

7 Wyłącznik

22 Instrukcja obsługi

8 Dźwignia gazu

23 Osłona transportowa

9 Blokada dźwigni gazu

24 Klucz do nakrętki ostrza

10 Zaczep do zawieszania

25 Kolek blokujący

11 Osłona cylindra

26 Szelki

12 Uchwyt rozrusznika

27 Pompa paliwowa

13 Zbiornik paliwa

28 Przedłużenie osłony

14 Dźwignia ssania

29 Głowica żylkowa

15 Pokrywa filtra powietrza

30 Wkrętak

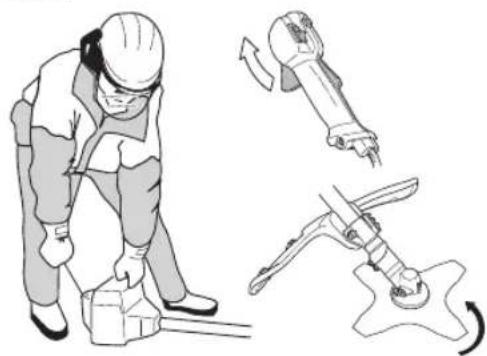

OGÓLNE ZASADY BEZPIECZEŃSTWA

Ważne

WAŻNE!

Maszyna jest przeznaczona wyłącznie do przystrzygania trawy.

Do silnika jako źródła napędu możesz zakładać wyłącznie zalecane przez nas akcesoria oraz elementy osprzętu tnącego, wymienione w rozdziale Dane techniczne.

Użytkowanie regulują przepisy państwowe lub lokalne. Należy przestrzegać odpowiednich przepisów.

Nigdy nie należy używać maszyny w stanie zmęczenia, podczas choroby, po spożyciu alkoholu lub innych środków odurzających, bądź po zażyciu leków, które wpływają na wzrok, zdolność oceny sytuacji lub koordynację ruchów.

Stosuj środki ochrony osobistej. Patrz wskazówki podane pod rubryką Środki ochrony osobistej.

Nie wolno używać maszyny przerobionej, odbiegającej od oryginału.

Nie wolno używać maszyny, jeśli jest uszkodzona. Stosuj się do zaleceń dotyczących bezpieczeństwa, konserwacji i obsługi technicznej podanych w niniejszej instrukcji. Niektóre czynności konserwacyjne i serwisowe muszą być wykonywane przez odpowiednio przeszkolony i wykwalifikowany personel. Patrz wskazówki w części zatytułowanej "Konserwacja".

Przed uruchomieniem maszyny należy zamocować wszystkie pokrywy, osłony i uchwyty. W celu uniknięcia porażenia prądem zapewnij, by kapturek świecy zapłonowej i przewód zapłonowy nie były uszkodzone.

Użytkownik maszyny jest zobowiązany dopilnować, aby podczas pracy osoby postronne ani zwierzęta nie znajdowały się w odległości mniejszej niż 15 m. Jeśli w tym samym miejscu pracuje kilku użytkowników, odległości między nimi nie powinny być mniejsze niż podwójna wysokość drzew, przy czym musi wynosić co najmniej 15 m.

Przed użyciem maszyny należy wykonać jej przegląd ogólny, patrz plan konserwacji.

OSTRZEŻENIE! Podczas pracy urządzenie niniejsze wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed przystąpieniem do pracy z maszyną w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń, osoby posiadające implanty medyczne powinny skonsultować się z lekarzem oraz ich producentem.

OSTRZEŻENIE! Włączanie silnika w zamkniętych lub słabo wentylowanych pomieszczeniach może być przyczyną śmierci wskutek uduszenia lub zatrucia tlenkiem węgla.

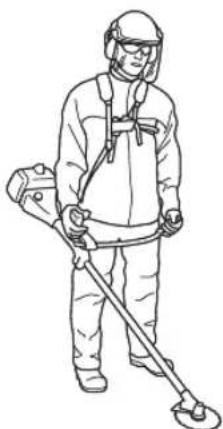

Środki ochrony osobistej

WAŻNE!

W razie nieprawidłowej lub niedbałej obsługi wykaszarka, wycinarka lub przycinarka może stać się niebezpiecznym narzędziem, mogącym spowodować poważne obrażenia lub śmierć użytkownika bądź innych osób. Dlatego bardzo ważne jest, aby przeczytać niniejszą instrukcję obsługi dokładnie i ze zrozumieniem.

Podczas używania maszyny należy zawsze mieć na sobie zatwierdzone przez odpowiednie władze środki ochrony osobistej. Środki ochrony osobistej nie eliminują ryzyka odniesienia obrażeń, natomiast zmniejszają ich rozmiar w razie zaistnienia wypadku. Poproś swojego dealera o pomoc w wyborze środków ochrony osobistej.

OSTRZEŻENIE! Mając założone ochronniki słuchu, należy zawsze być szczególnie uważnym na sygnały i zawołania ostrzegawcze. Zdejmuj ochronniki słuchu zaraz po wyłączeniu silnika.

OCHRONNIKI SŁUCHU

Należy stosować ochronniki słuchu o wystarczających właściwościach tłumiących.

OSŁONA OCZU

Należy zawsze używać zatwierdzonych osłon oczu. Używając maski ochronnej twarzy, należy mieć na sobie także zatwierdzone okulary ochronne. Za zatwierdzone okulary ochronne uważane są takie, które są zgodne z normami ANSI Z87.1 dla USA lub EN 166 dla krajów UE.

RĘKAWICE

Rękawice należy używać wtedy, kiedy to jest konieczne, np. podczas montażu mechanizmu tnącego.

OBUWIE WYSOKIE

OGÓLNE ZASADY BEZPIECZEŃSTWA

Używaj przeciwpoślizgowego, stabilnego obuwia wysokiego.

ODZIEŻ

Stosuj odzież uszytą z tkaniny odpornej na rozdarcie i nie luźnej garderoby, która łatwo zaczepia się o gałęzie. Noś zawsze długie spodnie uszyte z mocnej tkaniny. Nie zakładaj biżuterii, krótkich spodni i sandałów, ani nie pracuj bez obuwia. Dopilnuj, aby rękawy były spięte na ramionach.

APTECZKA PIERWSZEJ POMOCY

Apteczka pierwszej pomocy powinna znajdować się zawsze w pobliżu.

Zespoły zabezpieczające maszyny

W niniejszym rozdziale przedstawiono poszczególne zespoły zabezpieczające maszyny, omówiono ich funkcje oraz sposoby ich kontrolowania i konserwacji w celu zapewnienia prawidłowego działania. Patrz rozdział „Co jest co?”, aby zapoznać się z rozmieszczeniem tych zespołów w pilarce.

Jeżeli maszyna nie jest prawidłowo konserwowana i nie jest poddawana profesjonalnie wykonywanym naprawom oraz/lub obsługom technicznym, jej okres użytkowy jest krótszy oraz większe jest ryzyko wypadków. Jeżeli potrzebujesz więcej informacji, skontaktuj się z najbliższym warsztatem serwisowym.

WAŻNE! Wszelkie czynności obsługowe i naprawy maszyny wymagają specjalnego przeszkolenia. Dotyczy to szczególnie jej zespołów zabezpieczających. Jeżeli maszyna nie spełnia któregokolwiek z niżej wymienionych warunków kontrolnych, należy ją oddać do warsztatu obsługi technicznej. Kupując nasze produkty, zyskujesz także gwarancję profesjonalnej obsługi i napraw. Jeżeli w miejscu zakupu nie jest prowadzona obsługa serwisowa, zapytaj o adres najbliższego warsztatu obsługi technicznej.

OSTRZEŻENIE! Nigdy nie używaj maszyny z uszkodzonymi zespołami zabezpieczającymi. Zespoły zabezpieczające maszyny należy kontrolować i konserwować zgodnie z opisem w niniejszym rozdziale. Jeżeli Twoja maszyna nie spełnia któregokolwiek z warunków kontrolnych, należy ją oddać do serwisu.

Blokada dźwigni gazu

Blokada dźwigni gazu zabezpiecza przed przypadkowym naciśnięciem dźwigni gazu. Nacisk na dźwignię (A) znajdującą się na uchwycie (tzn. w momencie ujęcia uchwytu) zwalnia dźwignię gazu (B). Po zwolnieniu uchwytu dźwignia gazu i dźwignia blokady powracają do swoich pozycji wyjściowych. Ruch ten kontrolują dwie niezależne od siebie sprężyny. Oznacza to, że gdy puścisz uchwyt, dźwignia gazu jest automatycznie blokowana w pozycji biegu jałowego.

Sprawdź, czy dźwignia gazu jest zablokowana w położeniu biegu jałowego, gdy blokada dźwigni gazu znajduje się w położeniu wyjściowym.

Wciśnij blokadę dźwigni gazu i sprawdź, czy po zwolnieniu nacisku powraca ona do położenia wyjściowego.

Sprawdź, czy dźwignia gazu i jej blokada poruszają się płynnie i czy sprężyny powrotne działają prawidłowo.

Patrz wskazówki pod rubryką Uruchamianie. Włącz maszynę i dodaj gazu do oporu. Zwolnij dźwignię gazu i sprawdź, czy

OGÓLNE ZASADY BEZPIECZEŃSTWA

osprzęt tnący zatrzymał się i nie porusza się. Jeśli osprzęt tnący obraca się, mimo iż dźwignia gazu znajduje się w położeniu biegu jałowego, należy sprawdzić wyregulowanie biegu jałowego gaźnika. Patrz wskazówki pod rubryką Konserwacja.

Wyłącznik

Silnik należy wyłączać za pomocą wyłącznika.

Włącz silnik i sprawdź, czy po przesunięciu wyłącznika w położenie stop silnik zatrzyma się.

Osłona osprzętu tnącego

Zadaniem osłony jest ochrona użytkownika przed odłamkami wyrzucanymi przez wirujący mechanizm tnący. Osłona zabezpiecza również użytkownika przed dotknięciem do osprzętu tnącego.

Sprawdź, czy osłona nie jest uszkodzona i czy nie ma śladów pęknięcia. Wymień osłonę, która została uderzona lub jest pęknięta.

Zawsze stosuj osłonę zalecaną dla danego osprzętu tnącego. Patrz rozdział Dane techniczne.

OSTRZEŻENIE! W żadnym wypadku nie wolno używać osprzętu tnącego bez zamontowanej, zatrzaśniętej osłony. Patrz rozdział Dane techniczne. Stosowanie niewłaściwych lub uszkodzonych osłon może być przyczyną poważnych obrażeń.

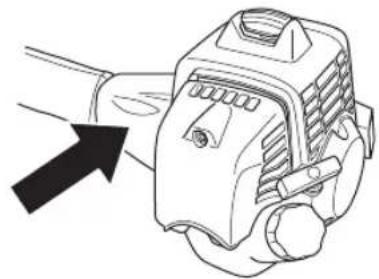

System tłumienia wibracji

Twoja maszyna jest wyposażona w system tłumienia wibracji, którego zadaniem jest ograniczenie wibracji do minimum i zapewnienie jak największego komfortu podczas pracy z maszyną.

Użycie niewłaściwie nawiniętej żyłki lub nieostrego, niewłaściwego osprzętu tnącego (niewłaściwego typu lub nieprawidłowo naostrzonego, patrz wskazówki pod rubryką Ostrzenie ostrza) zwiększa poziom drgań.

System tłumienia wibracji, w który wyposażona jest maszyna, obniża poziom wibracji przekazywanych na uchwyty z silnika/osprzętu tnącego.

Sprawdź, czy elementy amortyzujące są całe i dobrze zamocowane. Aby wymienić układ tłumienia drgań, proszę skontaktować się z autoryzowanym punktem sprzedaży Husqvarna.

OSTRZEŻENIE! Nadmierne wystawienie operatora na działanie wibracji może powodować uszkodzenia układu krążenia i układu nerwowego, szczególnie u ludzi z wadami krążenia. Zwróć się do lekarza, jeśli rozpoznasz u siebie symptomy dolegliwości somatycznych, których przyczyną może być wystawienie na nadmierne wibracje. Przykładem takich symptomów jest: drętwienie, utrata czucia, mrowienie, kłucie, ból, utrata sił, zmiany koloru skóry lub jej stanu. Symptomy te zazwyczaj są odczuwalne w palcach, dłoniach i nadgarstkach. Ryzyko wzrasta przy niskich temperaturach.

OGÓLNE ZASADY BEZPIECZEŃSTWA

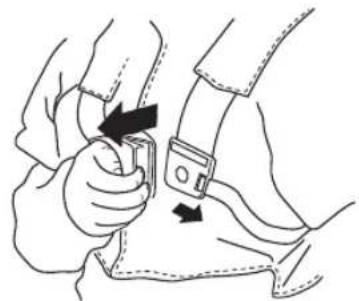

Szybkie rozpinanie

Z przodu znajduje się łatwo dostępny mechanizm szybkiego rozpinania będący zabezpieczeniem na wypadek zapalenia się silnika lub w innych sytuacjach, gdy konieczne jest szybkie oswobodzenie operatora z maszyny i szelek. Patrz wskazówki pod rubryką Dopasowywanie szelek i zwieszenia wykaszarki.

Sprawdź, czy paski szelek są właściwie umieszczone. Po wyregulowaniu szelek i zawieszenia maszyny sprawdź, czy działa mechanizm rozpinania awaryjnego.

Tłumik

Zadaniem tłumika jest ograniczenie do minimum poziomu hałasu i odrzucanie spalin poza strefę pracy operatora.

Nigdy nie używaj maszyny z uszkodzonym tłumikiem.

Sprawdzaj regularnie, czy tłumik jest dokładnie przymocowany do maszyny.

OSTRZEŻENIE! Wewnątrz tłumika znajdują się substancje chemiczne mogące wywoływać choroby nowotworowe. W razie uszkodzenia tłumika unikaj styczności z tymi elementami.

OSTRZEŻENIE! Pamiętaj o tym, że: Spaliny silnikowe mają wysoką temperaturę, mogą zawierać iskry, które mogą się stać przyczyną pożaru. Nigdy nie uruchamiaj maszyny w pomieszczeniach zamkniętych lub w pobliżu materiałów łatwopalnych!

Nakrętka zabezpieczająca

Do zamocowania niektórych typów osprzętu tnącego używa się nakrętki zabezpieczającej.

Podczas montażu dokręcaj nakrętkę w kierunku przeciwnym do kierunku obrotów osprzętu tnącego. Podczas demontażu odkręcaj nakrętkę w kierunku zgodnym z kierunkiem obrotów osprzętu tnącego. (UWAGA! Nakrętka jest lewoskrętna.) Dokręć nakrętkę kluczem nasadowym.

Nylonowy pierścień zabezpieczający nakrętkę przy odkręcaniu się nie powinien być starty do tego stopnia, aby można było przykręcić nakrętkę ręcznie. Zabezpieczenie to powinno wymagać siły przykręcania równej co najmniej 1.5 Nm. Po około dziesięciokrotnym przykręcaniu nakrętki należy wymienić ją na nową.

OGÓLNE ZASADY BEZPIECZEŃSTWA

Osprzęt tnący

W niniejszym rozdziale omówiono, jak przy stosowaniu właściwego osprzętu tnącego i prawidłowej ich konserwacji można:

Zmniejszyć tendencje maszyny do odbijania - Uzyskać maksymalną wydajność skrawania - Przedłużyć żywotność osprzętu tnącego

WAŻNE!

Korzystaj wyłącznie z osprzętu tnącego wraz z zalecanymi przez nas osłonami! Patrz Rozdział Dane techniczne.

Odnośnie zakładania żyłki oraz wyboru żyłki o prawidłowej średnicy patrz instrukcje producenta dot. osprzętu tnącego.

Zęby tnące ostrza powinny być ostre i prawidłowo naostrzone! Stosuj się do naszych instrukcji. Patrz także instrukcja na opakowaniu ostrza.

Dbaj o zachowanie właściwego rozwarcia zębów ostrza! Przestrzegaj naszych instrukcji i używaj zalecanego szablonu do ostrzenia.

OSTRZEŻENIE! Przed przystąpieniem do pracy z jakimkolwiek osprzętem tnącym należy zawsze wyłączyć silnik. Wiruje on jeszcze przez jakiś czas po zwolnieniu dźwigni gazu. Zanim zaczniesz wykonywać jakiekolwiek prace, upewnij się, czy osprzęt tnący zatrzymał się całkowicie i odłącz przewód od świecy zapłonowej.

OSTRZEŻENIE! Niewłaściwy typ osprzętu tnącego lub nieprawidłowo naostrzone ostrze zwiększają ryzyko powstania odbicia.

Osprzęt tnący

Ostrze tnące przeznaczone jest do piłowania gatunków drewna w rodzaju drewna opałowego.

Ostrze do trawy i nóż do trawy przeznaczone są do koszenia bujnej trawy.

Głowica żyłkowa przeznaczona jest do przystrzygania trawy.

Zasady ogólne

Korzystaj wyłącznie z osprzętu tnącego wraz z zalecanymi przez nas osłonami! Patrz rozdział Dane techniczne.

Zęby tarczy tnącej powinny być dobrze i prawidłowo naostrzone! Stosuj się do naszych instrukcji i używaj właściwego prowadnika pilnika. Nieprawidłowo naostrzone bądź uszkodzone ostrza zwiększają ryzyko wypadku.

Dopilnuj, aby zęby tarczy tnącej były prawidłowo rozwarte! Postępuj zgodnie z naszymi instrukcjami i stosuj zalecany Rozwieracz. Nieprawidłowe rozwarcie zębów tarczy tnącej zwiększa ryzyko jej zakleszczenia się, odbicia oraz uszkodzenia.

Skontroluj, czy narzędzia tnące nie są uszkodzone bądź pęknięte. Uszkodzone narzędzia tnące należy wymienić na nowe.

Ostrzenie noża do trawy i ostrza do trawy

• Odnosnie prawidłowego ostrzenia patrz instrukcje na opakowaniu osprzętu tnącego. Ostrze i nóż ostrzy się przy pomocy drobnego, płaskiego pilnika.

OGÓLNE ZASADY BEZPIECZEŃSTWA

• Wszystkie krawędzie tnące powinny być ostrzone w jednakowy sposób, aby nie zmieniło się wyważenie tarczy.

OSTRZEŻENIE! Ostrze, które jest wygięte, zniekształcone, pęknięte, złamane lub uszkodzone w jakikolwiek inny sposób należy zawsze poddać kasacji. Nigdy nie próbuj prostować wygiętych ostrzy w celu ponownego ich użycia. Stosuj wyłącznie oryginalne ostrza zalecanego typu.

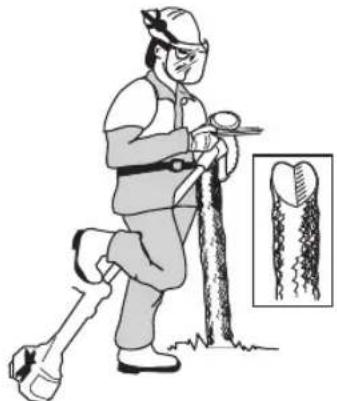

Ostrzenie ostrza tnącego

• Odnosnie prawidlowego ostrzenia patrz instrukcje na opakowaniu osprzetu tnącego.

Prawidlowo naostrzone ostrze stanowi podstawe efektywnej pracy i pozwala uniknac nadmiernego zuzywania sie ostrza i wykaszarki.

Zadbaj o to, aby ostrze mialo stabilny punkt podparcia podczas ostrzenia. Posluguj sie okraglym pilnikiem o srednicy 5.5 mm oraz prowadnikiem pilnika.

Kat ostrzenia wynosi 15 stopni. Co drugi zab ostrzy sie w prawo, a co drugi w lewo. Jesli ostrze zostalo silnie zuzyte o kamienie, w wyjatkowych wypadkach mozna sie posluzyc plaskim pilnikiem, aby ostrac gorne czeci zebow. Czynnosc te nalezy wykonac przed ostrzeniem pilnikiem okraglym. Ostrzenie gornych czeci wszystkich zebow powinno odbywac sie w ten sam sposob.

OGOLNE ZASADY BEZPIECZENSTWA

Nastaw rozwarcie zebow. Powinno ono wynosic 1 mm.

Głowica zylkowa

WAZNE!

Stale zwracaj uwage, czy zylka jest rowno mocno nawinieta na beben, gdyz w przeciwnym razie powstana szkodliwe dla zdrowia drgania maszyny.

• Stosuj wylacznie zalecane glowice zylkowe oraz zylki. Sa one przetestowane przez producenta i dostosowane do okreslonej mocy silnika. Jest to szczególnie wazne, gdy korzysta sie z automatycznej glowicy zylkowej. Uzywaj tylko zalecanego osprzetu tnącego. Patrz rozdzial Dane techniczne.

Ogólnie biorac, maszyny z silnikiem o malej mocy wymagaja stosowania malych glowic zylkowych i vice versa. Silnik musi byc bowiem w stanie wyrzucic zylke wzdłuż promienia glowicy zylkowej, a takze pokonac opor cinanej trawy. Dlugosc zylek jest tez wazna. Dluzsza zylka wymaga wiekszej mocy silnika niz zylka krotsza o tej samej srednicy. Zwroc uwage, aby przycinacz zylek znajdujacy sie na oslonie glowicy nie byl uszkodzony. Sluzy on do przycinania linki na odpowiednia dlugosc. - Aby przydluzyc zywotnosc zylek, mozna je wlozyc na pare dni do wody. Zwiekszy to wytrzymalosc i trwalosc zylki.

MONTAZ

Montaż uchwytu sterowniczego i raczki gazu

Zamontuj uchwyt w zacisku na wałku, używając do tego czterech śrub.

Załóż tuleję ochronną, tak jak pokazano to na rysunku.

Montaż ostrza i głowicy żyłkowej

OSTRZEŻENIE!

Podczas montażu osprzętu tnącego bardzo ważne znaczenie ma dopilnowanie, aby pierścień sprzęgający/prowadnik kołnierza oporowego wszedł na właściwe miejsce w środkowym otworze osprzętu tnącego. Nieprawidłowo zamontowany osprzęt tnący może stać się przyczyną poważnych obrażeń, grożących nawet utratą życia.

OSTRZEŻENIE! W żadnym wypadku nie wolno używać osprzętu tnącego bez zamontowanej, zatwierdzonej osłony. Patrz Rozdział Dane techniczne. Stosowanie niewłaściwych lub uszkodzonych osłon może stać się przyczyną obrażeń.

WAŻNE! Aby móc używać ostrza tnącego lub ostrza do trawy, maszyna musi być wyposażona w odpowiedni uchwyt sterowniczy, osłonę ostrza i szelki.

Mocowanie przedłużenia osłony

(543RS, 553RS)

UWAGA! Przedłużenie powinno być zawsze zamocowane, gdy używana jest głowica trymera/plastikowe ostrza osłaniające. Przedłużenie powinno być zawsze zdjęte, gdy używane jest ostrze do trawy i osłaniające.

Osłonę ostrza/osłonę wielofunkcyjną (A) zaczepia się do specjalnego uchwytu na wysięgniku i przykręca za pomocą śrub.

Wprowadź szynę przedłużenia osłony w otwór na osłonie łączonej. Następnie zatrzaśnij przedłużenie osłony w odpowiedniej pozycji na osłonie, korzystając z czterech szybkozłączy.

MONTAŻ

Przedłużenie osłony można łatwo zdjąć przy pomocy śrubokręta, patrz ilustracja.

Montaż osłony ostrza, ostrza do trawy i noża do trawy

• Osłonę ostrza/osłonę wielofunkcyjną (A) zaczepia się do specjalnego uchwytu na wysięgniku i przykręca za pomocą śruby (L). Stosuj zalecaną osłonę ostrza. Patrz rozdział Dane techniczne. UWAGA! Upewnij się, że zdjęte jest przedłużenie osłony.

(533RS)

(543RS, 553RS)

Zamontuj na wałku zdawczym pierścień sprężający (B). Obróć wałek do nasadzania ostrza, tak aby jeden z otworów pierścienia sprężającego zrównał się z odpowiednim otworem na budowie przekładni. - Włóż kołek blokujący (C) do otworu, tak aby wałek został zabezpieczony. Załóż na wałek zdawczy ostrze (D), talerz dystansowy (E) oraz kołnierz oporowy (F). Przykręć nakrętkę (G). Nakrętka musi zostać dokręcona momentem 35-50 Nm. Użyj klucza wchodzącego w skład zestawu narzędzi. Trzymaj klucz za rękojeść

możliwie najbliżej osłony ostrza. Nakrętkę przykręca się, obracając kluczem przeciwnie do kierunku wirowania (UWAGA! jest lewoskrętna).

(533RS)

(543RS, 553RS)

MONTAŻ

Montaż osłony przycinarki i głowicy żyłkowej

• Załóż osłonę przeciwodpryskową (A) przeznaczoną do stosowania z głowicą żyłkową. UWAGA! Upewnij się, że zamocowane jest przedłużenie osłony.

• Osłonę/osłonę wielofunkcyjną zaczepia się do specjalnego uchwytu na wysięgniku i przykręca za pomocą śruby (L).
• Zamontuj na wałku zdawczym pierścień sprężający (B).
• Obróć wałek do nasadzania ostrza, tak aby jeden z otworów pierścienia sprężającego zrównał się z odpowiednim otworem na budowie przekładni.
• Włóż kołek blokujący (C) do otworu, tak aby wałek został zabezpieczony. Nakręcić głowicę żyłkową/noże plastikowe (H) przeciwnie do ruchu wskazówek zegara.

• Demontaż przeprowadza się postępując w odwrotnej kolejności.

Montaż osłony ostrza i ostrza tnącego

Zdemontuj płytkę mocującą (H). Zamontuj element pośredniczący (I) i zacisk (J) za pomocą dwóch śrub (K), zgodnie z rysunkiem. Osłona ostrza (A) zostaje zamontowana do elementu pośredniczącego za pomocą 4 śrub (L), zgodnie z rysunkiem.

UWAGA! Stosuj zalecaną osłonę ostrza. Patrz rozdział Dane techniczne.

• Zamontuj na wałku zdawczym pierścień przygający (B). Obróć wałek do nasadzania ostrza, tak aby jeden z otworów pierścienia przygającego zrównał się z odpowiednim otworem na obudowie przekładni.
• Włóż kołek blokujący (C) do otworu, tak aby wałek został zabezpieczony. Umieść ostrze (D) i kołnierz oporowy (F) na wale zdawczym. Nakręć nakrętkę (G). Moment dokręcania nakrętki wynosi 35-50 Nm (3.5-5 kpm). Użyj klucza nasadowego znajdującego się w zestawie narzędzi. Trzymaj za uchwyt klucza jak najbliżej osłony przeciwodpryskowej. Nakrętkę przykręca się obracając kluczem przeciwnie do kierunku wirowania (UWAGA! jest lewoskrętna).

• Podczas odkręcania i przykręcania nakrętki ostrza tnącego zawsze istnieje ryzyko skaleczenia się o zęby ostrza tnącego. Należy zatem pamiętać, aby podczas wykonywania tej czynności ręka osłonięta była przy osłonie ostrza. Aby było to możliwe, używaj zawsze klucza nasadowego z rączką o odpowiedniej długości. Strzałka na rysunku wskazuje obszar, w którym należy

MONTAŻ

operować kluczem nasadowym przy odpowiednio odkręcaniu i dokręcaniu nakrętki.

Zakładanie osłony transportowej

• Włóż ostrze w osłonę transportową (A). Zatrzaśnij dwa zapięcia (B) w szczelinach (C), aby zabezpieczyć osłonę transportową.

Dopasowywanie szelek i zawieszenia wykaszarki

OSTRZEŻENIE! Podczas pracy wykaszarka musi zawsze być zaczepiona do szelek. W przeciwnym razie nie można bezpiecznie manewrować wykaszarką, w wyniku czego możesz okaleczyć siebie lub innych. Nigdy nie używaj szelek z zepsutym mechanizmem szybkiego rozpinania.

Szybkie rozpinanie

Z przodu znajduje się łatwo dostępny mechanizm szybkiego rozpinania. Posłuż się nim w wypadku zapalenia się silnika lub

w innych sytuacjach awaryjnych, gdy konieczne jest szybkie oswobodzenie się z maszyny i szelek.

Równomierne obciążenie ramion

Właściwe dopasowanie szelek i zawieszenia maszyny znacznie ułatwia pracę. Wyreguluj szelki tak, aby zapewniały jak najlepszą pozycję przy pracy. Ściągnij boczne paski, tak aby obciążenie obu ramion było równomierne.

Prawidłowa wysokość

Wyreguluj pasek naramienny, tak aby osprzęt tnący ustawiony był równolegle do ziemi.

Prawidłowe wyważenie

Oprzyj osprzęt tnący lekko o ziemię. Przesuń oczko do zawieszania, aby osiągnąć lepsze wyważenie wykaszarki.

OBCHODZENIE SIĘ Z PALIWEM

Zasady bezpieczeństwa - paliwo

Nigdy nie uruchamiaj maszyny, gdy:

1. Jeżeli rozlałeś paliwo na urządzenie, wytrzyj je i poczekaj, aż wyschną resztki benzyny. 2. Jeżeli oblałeś paliwem siebie lub swoje ubranie, zmień ubranie. Przemyj te części ciała, które miały styczność z paliwem. Użyj wody i mydła. 3. Paliwo wycieka z maszyny. Regularnie sprawdzaj szczelność korka wlewowego i przewodów paliwowych.

Transport i przechowywanie

Maszynę i paliwo należy przechowywać i transportować w taki sposób, aby w razie ewentualnego wycieku paliwa i powstania oparów nie zachodziło ryzyko występowania iskier lub otwartego płomienia, np. w pobliżu maszyn, silników elektrycznych, kontaktów elektrycznych/ przełączników prądu lub kotłów. - Do przechowywania i transportowania paliwa należy używać pojemników specjalnie przeznaczonych do tego celu i zatwierdzonych. - Przed odstawieniem maszyny na dłuższe przechowywanie należy opróżnić zbiornik paliwa. Dowiedz się na najbliższej stacji benzynowej, co należy zrobić z niezużytym paliwem. - Przed odstawieniem maszyny na dłuższe przechowanie należy ją dokładnie oczyścić i przygotować kompletny serwis. - Osłona transportowa osprzętu tnącego musi być zawsze zamontowana na czas transportu lub przechowywania maszyny. - Na czas transportu maszynę należy zabezpieczyć. Gdy maszyna odstawiona jest na przechowanie, nie znajduje się pod nadzorem, a także podczas wykonywania wszelkich przewidzianych czynności serwisowych, należy zawsze zdejmować nasadkę świecy zapłonowej w celu zapobieżenia niezamierzonemu uruchomieniu silnika.

OSTRZEŻENIE! Zachowuj ostrożność podczas obchodzenia się z paliwem. Pamiętaj o ryzyku pożaru, eksplozji, unikaj wdychania oparów.

Paliwo

UWAGA! Maszyna wyposażona jest w silnik dwusuwowy. Jako paliwo należy stosować wyłącznie mieszankę benzyny z olejem do silników dwusuwowych. Dokładne odmierzenie ilości oleju gwarantuje uzyskanie mieszanki o prawidłowym składzie. W przypadku sporządzania małej ilości mieszanki nawet niewielkie zachwianie proporcji może znacznie wpłynąć na jej skład.

OSTRZEŻENIE! Paliwo i jego opary są bardzo łatwo palne. Wdychanie oparów paliwa lub kontakt paliwa ze skórą może doprowadzić do poważnych obrażeń. Zachowuj ostrożność i zapewnij dobrą wentylację podczas postępowania z paliwem.

Benzyna

UWAGA! Stosuj wyłącznie wysokogatunkową benzynę o liczbie oktanowej co najmniej 90 (RON), zmieszaną z olejem. Jeżeli posiadana maszyna wyposażona jest w katalizator (patrz rozdział "Dane techniczne"), wolno stosować wyłącznie benzynę bezołowiową (wysokiej jakości, zmieszaną z olejem). Benzyna ołowiowa spowoduje zniszczenie katalizatora.

Należy stosować benzynę dostosowaną do wymogów środowiska naturalnego, tzw. benzynę alkalitową, jeśli taka jest dostępna.

Zaleca się benzynę co najmniej 90-oktanową (RON). Stosowanie benzyny o liczbie oktanowej mniejszej niż 90 powoduje stukanie. Prowadzi to do przegrzania silnika, co może być przyczyną poważnego uszkodzenia. W przypadku pracy silnika na stałe wysokich obrotach zaleca się stosowanie benzyny o wyższej liczbie oktanowej.

Olej do silników dwusuwowych

• Producent zaleca stosowanie oleju do dwusuwowych silników HUSQVARNA, specjalnie przeznaczonego do naszych silników dwusuwowych. Olej ten stosuje się w proporcji 1:50 (2%).
• Jeżeli olej HUSQVARNA do silników dwusuwowych nie jest dostępny, można stosować inny wysokiej jakości olej do silników dwusuwowych chłodzonych powietrzem. Skontaktuj się z punktem sprzedaży w celu wyboru odpowiedniego oleju.
• Nigdy nie używaj oleju do silników dwusuwowych przeznaczonego do chłodzonych wodą, przyczepnych silników do łodzi (outboard oil).
• Nigdy nie używaj oleju przeznaczonego do silników czterosuwowych. Niska jakość oleju lub zbyt bogata mieszanka benzyny z olejem może mieć negatywny wpływ na działanie katalizatora i na ich okres użytkowania.

Benzyna. w litrach	Olej do silników dwusuwowych. w litrach
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

OBCHODZENIE SIĘ Z PALIWEM

Sporządzanie mieszanki

Mieszankę sporządzaj w czystym pojemniku, zatwierdzonym jako odpowiedni do przechowywania benzyny. - Do naczynia wlej najpierw połowę benzyny przeznaczonej do sporządzenia mieszanki. Następnie dodaj do niej dawkę oleju. Wymieszaj dokładnie paliwo z olejem, potrząsając pojemnikiem. Dolej pozostałą ilość benzyny. - Przed każdorazowym nalaniem paliwa do zbiornika maszyny wymieszaj je dokładnie, potrząsając kanistrem.

• Nie sporządzaj mieszanki w ilości większej niż to jest potrzebne do 1 miesięcznego użycia. Zbiornik paliwa nieużywanej przez dłuższy czas maszyny należy opróżnić i oczyścić.

Tankowanie

OSTRZEŻENIE! Podczas tankowania przestrzegaj następujących zasad, które zmniejszają ryzyko pożaru:

Nie pal i nie stawaj niczego gorącego w pobliżu naczyń z paliwem.

Nigdy nie tankuj, gdy silnik jest uruchomiony.

Przed przystąpieniem do tankowania, wyłącz silnik i odczekaj kilka minut, aż ostygnie.

Korek wlewowy otwieraj ostrożnie, ponieważ wewnątrz zbiornika może panować nadciśnienie.

Po zatankowaniu dokładnie zakręć korek wlewowy.

Przed uruchomieniem maszyny przenieś ją na bezpieczną odległość od miejsca tankowania.

• Stosuj kanister z zabezpieczeniem przeciw przelewaniu paliwa.
• Oczyść korek wlewowy i powierzchnię wokół niego. Zanieczyszczenia dostające się do zbiornika mogą być przyczyną zakłóceń w pracy silnika. Zadbaj o to, aby paliwo było dobrze zmieszane, potrząsając kanistrem przy zatankowaniu.

URUCHAMIANIE I WYŁĄCZANIE

Kontrola przed uruchomieniem

• Sprawdź, czy ostrze nie jest pęknięte u podstawy zębów lub przy otworze środkowym. Najczęstszą przyczyną pęknięć są ostre wcięcia u podstawy zębów powstałe podczas ostrzenia lub używania ostrza z tępymi zębami. Ostrze z pęknięciami należy poddać kasacji.

Sprawdź, czy na kołnierzu oporowym nie powstały pęknięcia wskutek zmęczenia materiału lub zbyt mocnego dokręcania. W razie stwierdzenia pęknięć kołnierz oporowy należy poddać kasacji.

• Upewnij się, czy nakrętka zabezpieczająca nie utraciła swojej zdolności mocującej. Zdolność mocująca nakrętki zabezpieczającej powinna odpowiadać momentowi siły równemu 1.5 Nm. Moment siły dokręcenia nakrętki wynosi 35-50 Nm.

• Skontroluj, czy osłona ostrza nie jest uszkodzona ani pęknięta. Osłonę ostrza, która została uderzona lub na której występują pęknięcia, należy wymienić na nową.

• Skontroluj, czy głowica żyłkowa i osłona przeciwodpryskowa nie są uszkodzone ani pęknięte. Głowicę żyłkową lub osłonę przeciwodpryskową, które

zostały uderzone lub na których występują pęknięcia, należy wymienić na nowe.

Nigdy nie używaj maszyny bez osłony lub z osłoną uszkodzoną. Zanim maszyna zostanie uruchomiona, wszystkie pokrywy muszą zostać prawidłowo zamontowane i nie mogą być uszkodzone.

Uruchamianie i wyłączanie

OSTRZEŻENIE! Przed uruchomieniem maszyny musi być zamontowana kompletna osłona przy głowicy z wcięgnikiem, gdyż w przeciwnym razie przy głowicy może się obluzować i spowodować obrażenia.

Przed uruchomieniem maszyny przenieść ją na bezpieczną odległość od miejsca tankowania. Ustaw maszynę na stabilnym podłożu. Dopilnuj, aby osprzęt tnący do niczego nie dotykał.

Dopilnuj, aby nikt nieupoważniony nie znajdował się w pobliżu pracy, gdyż grozi to odniesieniem poważnych obrażeń. Bezpieczna odległość wynosi 15 m.

Uruchamianie

Zapłon: Przesuń wyłącznik do położenia włączenia.

Ssanie: Wyciągnij dźwignię ssania do położenia włączenia.

(533RS)

Polish - 391

URUCHAMIANIE I WYŁĄCZANIE

(543RS, 553RS)

Pompa paliwowa: Przyciśnij kilkakrotnie górną gruszkę ręcznej pompy paliwowej, tak aby napełniła się paliwem. Gruszka nie musi być napełniona całkowicie.

(533RS) (543RS, 553RS)

OSTRZEŻENIE! Gdy dźwignia ssania znajduje się w położeniu wciągnięcia, osprzęt tnący zaczyna wirować w momencie uruchamiania silnika.

Przyciśnij korpus maszyny do ziemi lewą ręką (UWAGA! Nie stopą!). Ujmij uchwyt rozrusznika prawą ręką i ciągnij powoli, aż poczujesz opór (zazębienie rozrusznika), a następnie szarpnij szybko i energicznie. Nigdy nie owijaj linki rozrusznika wokół dłoni.

Gdy silnik zaskoczy, natychmiast ustaw dźwignię ssania z powrotem w pierwotnym położeniu. Po uruchomieniu silnika bezzwłocznie wciśnij dźwignię gazu do oporu, przy czym obroty rozruchowe wyłączają się automatycznie.

UWAGA! Nie wyciągaj linki rozrusznika całkowicie i nie puszczaj jej nagle, gdy jest wciągnięta. Może to spowodować uszkodzenie maszyny.

UWAGA! Nigdy nie dotykaj żadną częścią ciała do oznaczonej powierzchni. Dotknięcie może spowodować oparzenie ciała lub porażenie prądem, jeżeli nasadka świecy zapłonowej jest uszkodzona. Używaj zawsze rękawic. Nigdy nie używaj maszyny z uszkodzoną nasadką świecy zapłonowej.

Dotyczy rączki gazu z blokadą obrotów rozruchowych:

W celu włączenia obrotów rozruchowych należy najpierw wcisnąć blokadę dźwigni gazu oraz dźwignię gazu, a następnie wcisnąć przycisk obrotów rozruchowych (A). Uwolnij potem blokadę dźwigni gazu i dźwignię gazu, a następnie przycisk obrotów rozruchowych. Włączona jest teraz funkcja obrotów rozruchowych. W celu przywrócenia biegu jałowego silnika należy wcisnąć blokadę dźwigni gazu i dźwignię gazu.

Wyłączanie silnika

Silnik unieruchamia się przy wyłączeniu zapłonu.

UWAGA! Silnik unieruchamia się przy wyłączeniu zapłonu.

TECHNIKA PRACY

Ogólne zasady pracy maszyny

WAŻNE!

W niniejszym rozdziale omówione są podstawowe zasady bezpieczeństwa obowiązujące podczas pracy wykaszarką i przycinarką.

Jeżeli znajdziesz się w sytuacji, w której nie jesteś pewny prawidłowości dalszego sposobu postępowania, zasięgnij porady eksperta. Zwróć się do swojego dealera lub warsztatu obsługi technicznej.

Nie podejmuj się pracy, gdy uważasz, że nie masz wystarczających kwalifikacji.

Przed przystąpieniem do użytkowania należy uświadomić sobie różnicę między wykaszaniem zarośli leśnych, wykaszaniem trawy i przycinaniem trawy.

Podstawowe zasady bezpieczeństwa

1. Rozglądaj się, aby: - Upewnić się, że w pobliżu nie znajdują się ludzie, zwierzęta lub przedmioty mogące mieć wpływ na sprawowanie przez Ciebie kontroli nad maszyną. Aby zapewnić, że osoby postronne i zwierzęta nie ponoszą ryzyka zetknięcia się z osprzętem tnącym lub uderzenia przedmiotami odrzucanymi na odległość przez osprzęt tnący. - UWAGA! Nigdy nie używaj maszyny, jeśli nie masz możliwości wezwania pomocy w razie wypadku. 2. Dokonaj inspekcji obszaru, w którym będziesz pracować. Usuń wszystkie porozrzucane przedmioty, jak kamienie, szkło, gwoździe, druty, sznurki i inne, które mogą zostać odrzucone przez maszynę lub zaplątać się na osprzęcie tnącym. 3. Nie należy używać maszyny w złych warunkach atmosferycznych, np. w czasie gęstej mgły, dużych opadów, silnego wiatru, dużego mrozu itp. Praca przy złej pogodzie jest męcząca i niesie ze sobą dodatkowe zagrożenia, np. śliski grunt, niemożliwość przewidzenia kierunku obalania drzew itp. 4. Zapewnij sobie bezpieczne poruszanie i pozycję przy pracy. Przy poruszaniu się po powierzchni roboczej należy uważać na ewentualne przeszkody (korzenie, głazy,

gałęzie, doły, rowy itp.). Szczególną ostrożność należy zachować podczas pracy na terenie pochyłym.

5. Zachowaj szczególną ostrożność podczas cięcia naprężonych drzew. Naprężone drzewo może zarówno przed, jak i po przecięciu sprężyście powrócić do swojego normalnego położenia. W razie nieprawidłowego ustawienia się przy drzewie lub niewłaściwego umiejscowienia cięcia drzewo może uderzyć w Ciebie lub w maszynę, w wyniku czego możesz stracić kontrolę. Obie okoliczności mogą doprowadzić do poważnych obrażeń ciała.

6. Utrzymuj równowagę i mocne oparcie dla stóp. Nie należy się nadmiernie wyciągać. Przez cały czas zachowaj właściwe ustawienie stóp i równowagę. 7. Trzymaj zawsze maszynę dwoma rękami. Trzymaj maszynę po prawej stronie tułowia. Trzymaj wszystkie części ciała z dala od powierzchni gorących. Trzymaj wszystkie części ciała z dala od obracającego się osprzętu tnącego.

8. Podczas pracy wykaszarka musi zawsze być zaczepiona do szelek. W przeciwnym razie nie można bezpiecznie manewrować wykaszarką, w wyniku czego możesz

TECHNIKA PRACY

okaleczyć siebie lub innych. Nigdy nie używaj szelek z zepsutym mechanizmem szybkiego rozpinania.

9. Osprzęt tnący trzymaj na wysokości poniżej pasa.

10 Przechodząc na inne miejsce pracy należy wyłączyć silnik. Podczas przemieszczania się na dłuższych odcinkach bądź w czasie transportu, należy używać osłony transportowej. 11 Nigdy nie pozostawiaj maszyny z włączonym silnikiem bez nadzoru.

OSTRZEŻENIE! Operatorowi maszyny, ani nikomu innemu nie wolno próbować odciągać ciętego materiału, podczas gdy silnik pracuje lub osprzęt tnący obraca się, gdyż może to doprowadzić do poważnych obrażeń.

Zanim przystąpisz do usuwania materiału owiniętego wokół osi, na której zamocowana jest tarcza tnąca, wyłącz silnik i odczekaj do całkowitego ustania obrotów osprzętu tnącego, gdyż w przeciwnym razie istnieje ryzyko odniesienia obrażeń. Podczas pracy zaraz po jej zakończeniu przekładnia kątowa może być nagrzana. Dotknięcie jej grozi oparzeniem.

OSTRZEŻENIE! Uważaj na przedmioty odrzucane spod tarczy. Stosuj zawsze atestowane okulary ochronne lub maskę ochronną twarzy. Nigdy nie nachylaj się nad osłoną zabezpieczającą osprzętu tnącego. Odrzucony przez maszynę kamień lub zanieczyszczenia mogą uderzyć cię w oko i spowodować utratę wzroku lub inne poważne obrażenia.

Nie pozwól osobom nieupoważnionym przebywać w pobliżu. Dzieci, zwierzęta i obserwatorzy muszą znajdować się poza strefą zagrożenia, w bezpiecznej odległości, nie mniejszej niż 15 m. Wyłącz natychmiast maszynę, gdy ktoś się zbliża. Nigdy nie obracaj się gwałtownie z maszyną, nie upewniwszy się uprzednio, że nikt nie znajduje się z tyłu, w strefie zagrożenia.

OSTRZEŻENIE! Drobne gałęzie lub trawa zaklinowują się czasami między osprzętem tnącym a osłoną. Wyłącz zawsze silnik, zanim zaczniesz ich usuwanie.

TECHNIKA PRACY

Metody pracy

OSTRZEŻENIE! Maszyna wyposażona w tarczę tnącą lub w tarczę do koszenia trawy może zostać gwałtownie odrzucona w bok, gdy tarcza natrafi na przedmiot trwale związany z podłożem. Zjawisko to nazywa się odbiciem.

Odbicie tarczy może być wystarczająco silne, by spowodować odrzucenie maszyny oraz/lub operatora i utratę kontroli nad maszyną. Odbicie tarczy może nastąpić całkiem nieoczekiwanie, jeżeli maszyna napotka na przeszkodę, zgaśnie lub zakleszczy się. Prawdopodobieństwo występowania odbić tarczy jest większe podczas cięcia w miejscach, w których cięty materiał nie jest dobrze widoczny.

Unikaj pilowania tą częścią ostrza, która odpowiada miejscu na zegarze między godziną 12 i 3. Szybkość wirowania może spowodować odbicie ostrza właśnie w tej części w chwili przykładania go do grubszych pni.

• Przed przystąpieniem do wykaszania należy zbadać dany obszar, tzn. jaki jest teren, czy podłoże jest pochylone, kamieniste, pokryte rowami itp. Następnie rozpocznij wykaszanie w tej części działki, gdzie jest najłatwiej, uzyskując w ten sposób dogodny punkt wyjścia.
• Pracuj systematycznie, poruszając się w tę i z powrotem w poprzek działki, tak aby szerokość pasa pracy wynosiła 4-5 m. W ten sposób wykorzystany zostaje pełny zasięg maszyny w obu kierunkach, a praca użytkownika staje się ułatwiona i urozmaicona.

Długość odcinka pracy powinna wynosić ok. 75 m. Zbiorniki na paliwo należy przenosić w miarę przesuwania się pracy. - Na terenie pochyłym należy pracować w kierunku prostopadłym do zbocza. O wiele łatwiej jest przemieszczać się w poprzek zbocza niż w górę i w dół. - Pas należy wyznaczyć tak, aby nie trzeba było pokonywać rowów i innych przeszkód w terenie. Dopasuj

pas pracy również do kierunku wiatru, aby ścięte pnie opadały na tę stronę, gdzie już pracowałeś.

Wykaszanie zarośli leśnych za pomocą ostrza tnącego

Podczas przykładania ostrza do grubszych pni wzrasta ryzyko odbicia. Dlatego unikaj pilowania tą częścią ostrza, która odpowiada miejscu na zegarze między godziną 12 i 3.

• Aby obalić drzewo na lewo, należy przesunąć dolną część w prawo. Pochyl ostrze i prowadź je zdecydowanym ruchem na ukos, w dół, w prawą stronę. Naciskaj jednocześnie na pień osłoną ostrza. Przyłóż ostrze tą częścią, która odpowiada miejscu na zegarze między godz. 3 i 5. Nastaw gaz do oporu zanim przyłożysz ostrze.

• Aby obalić drzewo na prawo, należy przesunąć jego dolną część w lewo. Pochyl ostrze i prowadź je na ukos, w górę, w prawą stronę. Przyłóż ostrze tą częścią, która odpowiada miejscu na zegarze między godz. 3 i 5, tak aby

TECHNIKA PRACY

kierunek wirowania ostrza popychał dolną część w lewo.

• Aby obalić drzewo do przodu, należy odciągnąć jego dolną część do tyłu. Przesuń ostrze do tyłu szybkim i zdecydowanym ruchem.

Szerokie pnie, a więc takie, których ścinanie wymaga większego wysiłku, muszą być pilowane z dwóch stron. Ustal najpierw kierunek opadania pnia. Zacznij pilowanie od tej strony, na którą drzewo ma być obalone. Następnie kontynuuj pilowanie z drugiej strony pnia. Siła nacisku powinna być dostosowana do grubości pnia i twardości drzewa. Wątłe pnie wymagają większego nacisku, podczas gdy szerokie pnie wymagają mniejszego nacisku.

• Jeżeli pnie stoją gęsto, dopasuj szybkość poruszania się do gęstości zadrzewienia.
• Jeśli ostrze zaklinuje się w pniu, nigdy nie wyszarpuj maszyny. Może to spowodować uszkodzenie ostrza, przekładni kątowej, wysięgnika lub uchwytu sterowniczego. Puść uchwyt, chwyć obiema rękami za wysięgnik i powoli wciągnij maszynę.

Wykaszanie krzewów za pomocą ostrza tnącego

• Wątłe pnie i pędy zostają wykoszone. Należy pracować wykonując wahadłowe ruchy koszące na boki.
• Staraj się ścinać po kilka pni za jednym ruchem.
• Przy kępach krzaków należy najpierw wykaszać wokół kępy. Zacznij od wykaszania wysokich zarośli na zewnątrz kępy, aby uniknąć zakleszczenia się ostrza. Następnie przytnij zarośla do zadanej wysokości. Potem spróbuj umieścić ostrze w kępie i przytnij je od środka. Jeżeli dostęp okazałby się zbyt trudny, należy przytnąć wyższe łodygi i pozwolić im opaść. Mniejsze jest wówczas ryzyko zakleszczenia się ostrza.

Wykaszanie trawy ostrzem do trawy

• Do wykaszania zdrewniałych łodyg nie wolno używać ostrzy do trawy i noży do trawy.
• Do wszystkich rodzajów wysokiej i bujnej trawy stosuje się ostrze do trawy. Trawę kosi się prowadząc ostrze w kierunku bocznym, w tę i z powrotem, przy czym ruch od prawej strony do lewej jest ruchem koszącym, a od lewej do prawej - ruchem powrotnym. Cięcie powinno odbywać się lewą stroną ostrza (tą częścią, która odpowiada odcinkowi między godziną 8 i 12 na tarczy zegara).

TECHNIKA PRACY

Pochylenie tarczy nieco w lewo w trakcie koszenia powoduje układanie się ściętej trawy w równe pokosy, co ułatwia późniejsze jej zbieranie, np. grabienie. Należy dążyć do wykonywania rytmicznych ruchów przy pracy. Stać pewnie, na lekko rozstawionych nogach. Po wykonaniu ruchu powrotnego robi się krok do przodu i staje ponownie w stabilnej pozycji. Talerz dystansowy powinien lekko przylegać do ziemi. Chroni on ostrze przed zagłębianiem się w ziemię. Stosując się do poniższych zasad, zmniejszasz ryzyko owijania się skoszonej trawy wokół ostrza: 1. Należy zawsze pracować maszyną na pełnych obrotach. 2. Należy starać się, aby wykonując ruch powrotny nie dotykać ostrzem do ściętej trawy. - Przed przystąpieniem do zbierania skoszonej trawy należy wyłączyć silnik, rozpiąć uprząż i ustawić maszynę na ziemi.

Przycinanie trawy głowicą żyłkową

Przystrzyganie

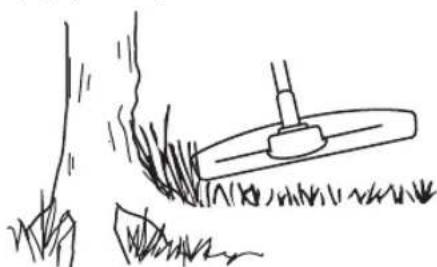

• Trzymaj głowicę żyłkową tuż nad ziemią, przechylając ją lekko pod kątem. Prace koszenia wykonują końce linek przymocowanych do głowicy. Pozwól na swobodne ich wirowanie. Nie dociskaj nigdy głowicy do materiału przeznaczonego do zebrania.

• Żyłka usuwa bez trudu trawę lub chwasty rosnące przy ścianach, płotach, pniach i klombach, lecz także może uszkodzić delikatną korę drzew i krzewów oraz słupki parkanów.
• Aby zmniejszyć ryzyko uszkodzenia roślinności dekoracyjnej, skróć długość żyłki do 10-12 cm oraz pracuj na mniejszych obrotach silnika.

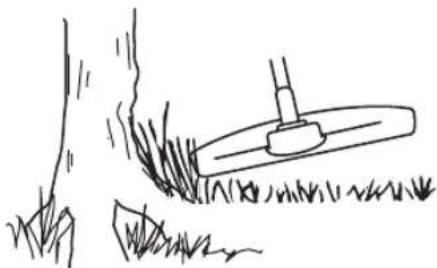

Czyszczenie powierzchni

• Technika ta jest przydatna przy usuwaniu wszelkiej niepożądanej roślinności. Trzymaj lekko pochyloną głowicę żyłkową tuż nad ziemią. Końcówki uderzają o ziemię, usuwając rośliny rosnące przy drzewach, słupkach, posągach itp. UWAGA! Czyszczenie tą techniką zwiększa zużycie żyłki.

• Żyłka zużywa się szybciej i należy ją wysuwać częściej w przypadku pracy przy twardych przedmiotach, np. kamieniach, cegłach, przedmiotach z betonu, metalowych ogrodzeniach itp. niż podczas pracy przy drzewach i ogrodzeniach drewnianych.
• Podczas przystrzygania i czyszczenia powierzchni nie należy pracować na pełnych obrotach silnika (80%). Dzięki temu wydłużona zostanie żywotność żyłki oraz głowicy żyłkowej.

Koszenie

• Przycinarka jest szczególnie przydatna do koszenia trawy w miejscach trudno dostępnych przy użyciu zwykłej kosiarki. Podczas koszenia prowadź żyłkę równolegle do ziemi. Staraj się nie dociskać głowicy żyłkowej do ziemi, ponieważ w ten sposób zniszczysz trawnik i uszkodzisz narzędzie.

• Nie pozwól, aby głowica żyłkowa była w stałym kontakcie z ziemią podczas koszenia. Może to bowiem doprowadzić do jej uszkodzenia lub nadmiernego zużycia.

Zamiatanie

• Podmuch będący efektem wirowania żyłki można wykorzystać do szybkiego i prostego sprzątania. Prowadź żyłkę nieco powyżej i równolegle do powierzchni, którą masz zamiar oczyścić i przy tym usuwaj wykaszarkę ruchem wahadłowym.

• Podczas koszenia lub zamiatania należy trzymać gaz do oporu w celu osiągnięcia najlepszego efektu.

KONSERWACJA

Gaźnik

Regulacja biegu jałowego (T)

Sprawdź, czy filtr powietrza jest czysty. Przy prawidłowo wyregulowanych obrotach biegu jałowego osprzęt tnący nie powinien się obracać. W razie potrzeby regulacji, przy uruchomionym silniku dokręcaj śrubę T (w kierunku zgodnym z ruchem wskazówek zegara) aż do chwili, gdy osprzęt tnący zacznie się obracać. Odkręcaj śrubę (w kierunku przeciwnym do ruchu wskazówek zegara) aż do zatrzymania się osprzętu tnącego. Prawidłowe obroty biegu jałowego są ustawione wówczas, gdy silnik pracuje równo we wszystkich pozycjach i posiada dobry zapas do osiągnięcia obrotów, przy których osprzęt tnący zaczyna się obracać.

(533RS)

(543RS, 553RS)

OSTRZEŻENIE! Jeżeli nie możesz ustawić obrotów biegu jałowego tak, aby osprzęt tnący nie obracał się, zwróć się do swojego dealera/warsztatu obsługi technicznej. Nie należy posługiwać się maszyną, dopóki nie zostanie prawidłowo wyregulowana lub naprawiona.

Filtr powietrza

Filtr powietrza należy regularnie czyścić z pyłu i zanieczyszczeń, aby nie dopuścić do:

Złej pracy gaźnika. - Trudności w uruchamianiu silnika. Zmniejszenia mocy silnika. - Przedwczesnego zużycia części silnika. Zwiększenia zużycia paliwa.

(533RS)

(543RS, 553RS)

Filtr należy czyścić po każdych 25 godzinach pracy lub częściej, jeśli eksploatacja odbywa się w warunkach dużego zapylenia.

Czyszczenie filtra powietrza

(543RS, 553RS)

Zdejmij pokrywę filtra powietrza i wyjmij filtr. Przedmuchaj filtr sprężonym powietrzem.

(533RS)

Zdejmij pokrywę filtra powietrza, a następnie wyjmij filtr. Wymyj go dokładnie w ciepłej wodzie z mydłem. Dopilnuj, aby filtr był suchy przed ponownym założeniem.

Całkowite oczyszczenie filtra po pewnym okresie użytkowania nie jest możliwe. Dlatego też filtr należy regularnie (w stałych odstępach czasu) wymieniać na nowy.

KONSERWACJA

Uszkodzony filtr powietrza należy natychmiast wymienić na nowy.

Po oczyszczeniu należy nasączyć olejem filtr gąbkowy. Patrz wskazówki znajdujące się pod nagłówkiem 'Nasączanie olejem filtra gąbkowej'.

Nasączanie olejem filtra gąbkowego (533RS)

Należy stosować wyłącznie olej HUSQVARNA przeznaczony do filtrów, nr art. 531 00 92-48. Olej do filtrów zawiera rozpuszczalnik, dzięki czemu łatwiej jest równomiernie nasączyć filtr. Należy unikać kontaktu oleju ze skórą.

Umieść filtr w torbie plastikowej i wlej do niej olej przeznaczony do filtrów. Ugniataj torbę ręką, aby filtr został równomiernie nasączony. Wyciśnij filtr, nie wyjmując go z torby. Przed zamontowaniem filtra w maszynie wylej z niego nadmiar oleju. Nie należy nigdy stosować oleju silnikowego. Spływa on szybko na dno filtra i gromadzi się na jego spodzie.

Filtr paliwa

1 Filtr paliwa

Gdy silnik gaśnie z powodu braku paliwa, sprawdź, czy nie jest zablokowana zatyczka oraz filtr paliwa.

Przekładnia kątowa

Przekładnia kątowa jest fabrycznie wypełniona odpowiednią ilością smaru. Jednak zanim przystąpisz do eksploatacji maszyny, sprawdź, czy przekładnia jest wypełniona smarem do 3/4 pojemności. Używaj specjalnego smaru HUSQVARNA

Z reguły nie trzeba wymieniać smaru w obudowie przekładni częściej niż przy okazji ewentualnej naprawy.

Świeca zapłonowa

Na stan świecy zapłonowej wpływa:

Zła regulacja gaźnika. Złe proporcje składników mieszanki paliwowej (za dużo oleju lub niewłaściwy olej). Zanieczyszczony filtr powietrza.

Powyższe czynniki powodują osadzanie się nagaru na elektrodach świecy, co powoduje zakłócenia pracy silnika i trudności w jego uruchamianiu.

(533RS, 543RS) Jeżeli silnik maszyny nie osiąga właściwej mocy, występują trudności z jego uruchomieniem lub utrzymaniem wolnych obrotów, sprawdź najpierw stan świecy zapłonowej. Jeżeli elektrody świecy są zanieczyszczone, oczyść je i sprawdź, czy odstęp między nimi wynosi 0,9-1,0 mm. Świecę należy wymienić po ok. miesiącu lub w razie potrzeby - wcześniej.

(553RS) Jeżeli silnik maszyny nie osiąga właściwej mocy, występują trudności z jego uruchomieniem lub utrzymaniem wolnych obrotów, sprawdź najpierw stan świecy zapłonowej. Jeżeli elektrody świecy są zanieczyszczone, oczyść je i sprawdź, czy odstęp między nimi wynosi 0,6-0,7 mm. Świecę należy wymienić po ok. miesiącu lub w razie potrzeby - wcześniej.

UWAGA! Stosuj wyłącznie świece zalecane przez producenta. Niewłaściwa świeca może być przyczyną zatarcia tłoka/cylindra. Dopilnuj, aby świeca zapłonowa była wyposażona w tzw. eliminator zakłóceń radiowych.

KONSERWACJA

Poszukiwanie usterek

Awaria uruchomienia
Sprawdź Możliwa przyczyna Czynnbosć
Przycisk stop Pozycja zatrzymania		Przesuń wylącznik do polożenia wȩczenia.
Zapadki rozrusznika Zapadki mocujuce		Ustaw lub wymiȩ zapadki.
		Wyczyść powierzchnie wokół zapadek.
		Skontaktuś i sąoryzowanym punktem serwisowym.
Zbiornik paliwa Nalano zle paliwo Opróznij zbiornik i wnej wȩsciwe paliwo.
Gaznik Regulacja obrotów biegu jalowej		Ustaw obroty biegu jalowej sąba regulacyjna T.
Iskrzenie (brak iskier)	Świeca zapłonowa zanieczyszczona lub mokra	Sprawdź,czy sąwa zapłonowa jest sucha i czysta.
	NieprawidLOWy odstep między elektrodami świecy zapłonowej.	Oczysć sąwa zapłonowa. Sprawdź,czy między elektrodami jest prawidlowa przyzerwa. Upewnij są,czy sąwa zapłonowa jest wyposzażona w tzw. eliminator zȩtoceń radiowych.
		Informacja na temat odpowiedniego odstepu między elektrodAMI znejdujasie w danych technicznych.
Świeca zapłonowa Poluzowana sąwa zapiłonowa. Dokręc sąwa zapłonowa
Filtr paliwa Zatkany filtr paliwa Wymiȩ filtr paliwa

Silnik załacca są, ale przyerywa prace.
Sprawdź Moziwiwa przyczyna Moziwne dzialania
Zbiornik paliwa Nalano zle paliwo Oprozni zbiornik i wojśćcie paliwo.
Gaznik	Silnik pracuje nieprawidłowno na biegu jalowym.	Skontaktuś pie ze swoim warsztatem obstrugi technicznej.
Filtr powietrza Niedrożny filtr powietrza oczyść filtr powietrza.
Filtr paliwa Zatkany filtr paliwa Wymiȩ filtr paliwa

KONSERWACJA

Plan konserwacji

Poniżej zamieszczono listę czynności konserwacyjnych, które należy wykonywać przy maszynie. Większość punktów omówiona została w rozdziale Konserwacja. Użytkowników wolno wykonywać tylko te czynności konserwacyjne i serwisowe, które są opisane w niniejszej instrukcji obsługi. Większe i bardziej skomplikowane prace powinny być wykonywane w autoryzowanym warsztacie serwisowym.

Konserwacja	Przeglącodzienny	Przeglącotygodniowy	Przegląmieszeczny
Oczyść zew特权nz powierzchnie maszyny. X
Skontroluj,czy szelki nie są uszkodzone. X
Sprawdź,czy blokada dzwigni gazu dziala prawnidłow od wzygdekembezpieczeństwa.	X
Sprawdź,czy uchwyt i kierownica są cale i dobrze zamocowane. X
Sprawdź,czy wylącznik dziala prawnidłow. X
Sprawdź,czy osprȩtnętnącny nie wiruje, gdy silnik jest na biegujalowym.	X
Oczyść filtr powietrza. W razie potrzeby wymiȩ go na nowy. X
Sprawdź,czy oslona nie jest uszkodzona iczy nie ma Ślądwopęknićcia. Wymiȩ oslone,która zostala uderzona lub jest pęknięta.	X
Sprawdź,czy ostrze jest dobrze wywaźone, wystarczajćo ostre i czynie ma na nim pęknićć. Ostrzeź wywaźona powoduje wibracje, coMZE prasadźć do uszkodzenia maszyny.	X
Sprawdź,czy glównaźlykowa nie jest uszkodzona i nie maźadnychpęknićć. W razie potrzeby wymiȩ glówneźlykowa na nowa.	X
Sprawdź,czy nakȩtka zabeepieczajća osprȩtu tącego jest prawnidłow dokrecona.	X
Dopilnuj,aby oslona transportowa byla cala i aby można są było dobrzezamocowej.	X
Sprawdź,czy sMRIy i nakȩtki są dokrecone. X
Sprawdź,czy nie ma wycieków paliwa z silnika, zbiornika paliwa lubprzewodów paliwowych.	X
Skontroluj rozrusznik oraz seinem linke. X
Oczyść swiece zapłonowa po stronie zew特权nznej. Wkreć są prawnźodstep między elektrodami. Ustaw odstep tak, aby wynosil 0.6-0.7mm lub wymiȩ swiece zapłonowa na nowa. Dopilnuj,aby swieca zapłonowa byla wyposzażona w tzw. eliminator zakłocen radiowych.		X
Oczyść gaźnik od zew特权nz oraz powierzchnie wokółkiego. X
Sprawdź,czy przekladnia kątowa jest wypelniona smarem do 3/4pojemnosci. W razie potrzeby wypelnij są uzywȩjac specjalnégosmaru.		X
Sprawdź,czy filtr paliwa nie jest zanieczyszczony iczy na przywodziegietykim paliwa nie ma pęknićć lub innych uszkodzen. Wymiȩ wrazie potrzeby.			X
Sprawdź stan wzystkich przywodów elektrycznych i konćowejpodstawicy.			X
Wymiȩ swiecie zapłonowa. Dopilnuj,aby swieca zapłonowa byla wyposzażona w tzw. eliminator zakłocen radiowych.			X

DANE TECHNICZNE

Dane techniczne

Dane techniczne 533RS 543RS 553RS

Silnik

Pojemność cylindra, cm3 29,5 40,1 50,6

Średnica cylindra, mm 38.0 40.5 45.5

Skok tłoka, mm 26 31.1 31.1

Obroty na biegu jałowym, obr/min 3000 3000 2800

Zalecane maksymalne obroty bez obciążenia, obr/min 11500 12000 13000

Obroty wału zdawczego, obr./min. 7880 8570 9285

Maks. moc silnika zgodnie z ISO 8893, kW/ obr/min 1,0/8500 1,5/9000 2,3/9500

Układ zapłonowy

Świeca zapłonowa NGK CMR7H-NGK CMR7H-NGK CMR7H- 10 10 10

Odstęp między elektrodami świecy, mm 0.9-1.0 0.9-1.0 0.6-0.7

Układ zasilania/smarowania

Pojemność zbiornika paliwa, litry 0.75 0.75 0.8

Masa

Ciężar bez paliwa, osprzętu tnącego i osłony, kg 5,9 7,8 8,4

Emisje hałasu

(Patrz ad. 1)

Poziom mocy akustycznej, mierzony dB(A) 114 112 116

Poziom mocy akustycznej, gwarantowany LWA dB(A) 117 115 119

Poziomy głośności

(patrz ad. 2)

Poziom ciśnienia akustycznego równoważnego, na który narażony jest użytkownik maszyny, mierzony zgodnie z normami: EN ISO 11806 oraz ISO 22868, dB(A):

W zestawie głowica żyłkowa (oryginalna) 100 99 103

W zestawie tarcza tnąca do trawy (oryginalna) 97 97 103 W zestawie ostrze tnące (oryginalne) 97 103

Poziom wibracji

(patrz ad. 3)

Równoważny poziom drgań uchwytów (ahv,eq), został zmierzony zgodnie z normami: EN ISO 11806 oraz ISO 22867, m/s2

W zestawie głowica żyłkowa (oryginalna) lewa/prawa 3,2/4,0 3,9/2,9 5,0/7,1

W zestawie tarcza tnąca do trawy (oryginalna) lewe/prawe 2,4/2,5 3,1/3,1 4,9/5,7

W zestawie ostrze tnące (oryginalne) lewe/prawe 5,7/4,6 5,8/4,6

Ad. 1: Emisje hałasu do otoczenia zmierzono jako moc akustyczną (Lw), zgodnie z dyrektywą WE 2000/14/WE. Odnotowany poziom ciśnienia akustycznego dla maszyny został zmierzony z oryginalnym osprzętem tnącym, takim, który daje najwyższy poziom hałasu. Różnica pomiędzy gwarantowanym a zmierzonym poziomem ciśnienia akustycznego wynika stąd, że poziom gwarantowany zawiera także rozproszenie w wynikach pomiaru oraz różnice pomiędzy różnymi typami maszyn tego samego modelu zgodnie z Dyrektywą 2000/14/EC.

Uwaga 2: Odnotowane dane dla równoważnego ciśnienia akustycznego maszyny mają typowe rozproszenie statystyczne (odchylenie standardowe) w wysokości 1 dB(A).

Uwaga 3: Odnotowane dane dla równoważnego poziomu wibracji mają typowe rozproszenie statystyczne (odchylenie standardowe) w wysokości 1 m/s².

DANE TECHNICZNE

533RS 543RS, 553RS

Zatwierdzone akcesoria Typ Osłona	osprzȩtu tącego, nr art.
Ostrze do trawy/noż do trawy	Grass 255-4 1" (Ø 255 4-zejb.) 503 93	42-02
	Multi 255-3 1" (Ø 255 3-zejb.) 503 93	42-02
Noże plastikowe	Tricut Ø 300 mm (tarcze zapasowe major numery噤ci 531 01 77-15)	503 93 42-02
Głowica zzylkowa	Superauto II 503 93 42-02
	T25 503 93 42-02
	T35, T35x (zylka Ø 2,4 - 3,0 mm) 503	93 42-02
Talerz dystansowy Staly -

Zatwierdzone akcesoria Typ Osłona	osprȩtu tnęcego, nr art.
Ostrze do trawy/noź do trawy	Multi 255-3 (Ø 255 3-zejb.) 537 33 16-03
	Grass 275-4 (Ø 275 4-zejb.) 537 33 16-03
	Multi 330-2 (Ø 330 2-zejb.) 537 33 16-03
	Multi 300-3 (Ø 300 3-zejb.) 537 33 16-03
Ostrze tnȩce	Scarlet 200-22 (Ø 200 22-zejb.) 501 32	04-02
	Scarlet 225-24 (Ø 225 24-zejb.) 502 03	94-06
Noże plastikowe	Tricut Ø 300 mm (tarcze zapasowe majora numer噤ci 531 01 77-15)	537 33 16-03
Głowica zȩrkowa	T35, T35x (źylka Ø 2,4 - 3,0 mm) 537 33 16-03
	S35 (źylka Ø 2,4 - 3,0 mm)	537 33 16-03
	T45x (źylka Ø 2,7 - 3,3 mm)	537 33 16-03
	S II	537 33 16-03
Talerz dystansowy	Staly -

DANE TECHNICZNE

Deklaracja zgodności WE

Husqvarna AB, SE-561 82 Huskvarna, Szwecja, telefon [phone], niniejszym zapewnia, że wykaszarki Husqvarna 533RS, 543RS i 553RS, począwszy od maszyn z numerami seryjnymi wyprodukowanymi w roku 2016 (rok po numerze seryjnym jest wyraźnie podany na tabliczce znamionowej), są zgodne z przepisami zawartymi w DYREKTYWIE RADY:

- dyrektywie maszynowej 2006/42/WE z dnia 17 maja 2006 r. - dyrektywie 2014/30/UE z dnia 26 lutego 2014 r., dotyczącej kompatybilności elektromagnetycznej. - dyrektywie 2000/14/WE z dnia 8 maja 2000 r., dotyczącej emisji hałasu do otoczenia. Ocena zgodności została przeprowadzona według załącznika V. Odnośnie informacji dotyczących emisji hałasu patrz rozdział Dane techniczne.

Zastosowano następujące normy:

EN ISO 12100:2010, CISPR 12:2007+A1:2009, EN ISO 11806-1:2011, EN ISO 14982:2009

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Szwecja, przeprowadził dobrowolną kontrolę homologacyjną na rzecz Husqvarna AB. Certyfikaty opatrzone są numerami: SEC/11/2317 - 533RS, SEC/11/2318 - 543RS, SEC/11/2319 - 553RS

Huskvarna, 30 marca 2016 r.

Per Gustafsson, Szef ds. Rozwoju Produkcji (Autoryzowany przedstawiciel Husqvarna AB oraz osoba odpowiedzialna za dokumentację techniczną.)

WYJAŚNIENIE SYMBOLI

Symbole

9 Zabezpieczenie dźwigni gazu

24 Klucz rurowy do tarczy

10 Uchwyt paska

25 Sworzeń zabezpieczający

11 Osłona walca

26 Nosny popruh

12 Startovacimado

Pojistka packy plynu

Vseobecne pracovne pokyny

DOLEZITE!

• Skor ako zacnete zbierat nakoseny material, zastavte chod stroja, odopnite stroj z postroja a polozte stroj nazem.

Vyzinanie travnika pomocou zacej hlavy

Vyzinanie

Vyzinaciu hlavu drzte tesne nad zemou pod urcitym uhlom. Kosenie vykonava koniec zacieho lanka. Nechajte lanko pracovat svojim vlastnym tempom. Nikdy nasilu netlacte lanko do koseneho miesta.

• Zacim lankom mozete lahsie odstraovat travu a burinu popri stenach, oploteniach, stromoch a obrubnikoch, ale tam moze aj poskodit citlivejsie miesta kory stromov a krov, pripadne poskodit koliky plotu. Riziko poskodenia rastlin sa da znizit skratenim zacieho lanka na dlzku 10-12 cm a znizenim poctu otacok motora.

Cistenie

Technikou cistenia sa odstraňuje vsetka neziaduca vegetacia. Udrziavajte ziacu hlavu tesne nad zemou a naklonte ju. Vyčistite ziacim lankom zem okolo stromov, kolikov, budov a podobne. UPOZORNENIE! Tato technika zvyšuje rychlost opotrebovania zacieho lanka.

• Zacie lanko sa opotrebuje rychlejsie a musi sa nahradzat ovela castejsie pri praci medzi kamenmi, tehlami, betonom, kovovym plotom atd., ako pri praci, kde prichadza do kontaktu so stromami a drevenymi plotmi.

PRACOVNE TECHNIKY

betonom, kovovym plotom, atd. ak pri praci, kde prichadza do kontaktu so stromami a drevenymi plotmi.

• Podczas wycinania należy pracować urządzeniem z niższymi obrotami i nie na pełnym gazie (80%), dzięki czemu linka przedłuża się i zmniejsza się zużycie głowicy tnącej.

Koszenie

Wycinanie jest idealne do koszenia trawy, która jest trudno dostępna przy użyciu zwykłej kosiarki. Podczas koszenia utrzymuj głowicę tnącą i linkę równolegle do ziemi. Unikaj dociskania głowicy tnącej do ziemi, ponieważ może to uszkodzić trawnik lub narzędzie.

• Podczas normalnego koszenia nie dopuszczaj do ciągłego kontaktu głowicy tnącej z ziemią. Ciągły kontakt tego typu może spowodować uszkodzenie i nadmierne zużycie głowicy tnącej.

Zamiatanie

Efekt nadmuchu wirującej linki można wykorzystać do szybkiego i łatwego czyszczenia powierzchni. Wirującą linkę utrzymuj równolegle do zamiatanej ziemi i przesuwaj ją nad ziemią wachlarzowo tam i z powrotem.

Podczas koszenia i zamiatania należy pracować urządzeniem na pełnym gazie, dzięki czemu osiąga się najlepsze wyniki pracy.

KONSERWACJA

Gaźnik

Regulacja biegu jałowego (T)

Sprawdź, czy filtr powietrza jest czysty. Gdy bieg jałowy jest ustawiony prawidłowo, osprzęt tnący nie powinien się obracać. Jeśli konieczna jest regulacja, wkręcaj (zgodnie z ruchem wskazówek zegara) śrubę regulacyjną T przy pracującym silniku, aż osprzęt tnący zacznie się obracać. Następnie obracaj śrubą (przeciwnie do ruchu wskazówek zegara), aż osprzęt tnący się zatrzyma. Bieg jałowy jest ustawiony prawidłowo, gdy silnik pracuje płynnie we wszystkich położeniach i istnieje wystarczający zapas do prędkości, przy której osprzęt tnący zaczyna się obracać.

(533RS)

(543RS, 553RS)

Rozwiązywanie problemów

Tanjsa stebla in podrast pokosite. Nihajte z zago z leve na desno. - Prizadevajte si, da boste z enim gibom pokosili več stebel. Kadar je grmičevje gosto, pozagajte najprej zunanja stebla. Pozagajte najprej visoka stebla in listje grmovja na zunanji strani, sicer se vam lahko zgodi, da se zažagozi. Nato pozagajte stebla na zeleno višino. Prizadevajte si, da bi žagali iz središča grma navzven. Če to ni mogoče, pozagajte višja stebla, tako da padejo na stran. V tem primeru bo nevarnost, da se zažagozi, manjša.

Kosenje z rezilno ploščo

• Rezilne plošče in noža za travo ne smete uporabljati, če je rastlinje olesenelo. Za vse vrste visoke in goste trave uporabljajte rezilno ploščo.
• Travo kosimo z zamahi z leve na desno, pri čemer je zamah z desne na levo delovni zamah, zamah z leve na desno pa povratni. Rezilna plošča naj kosi z levo stranjo (med 8 in 12 uro).

• Če pri košnji nagnete rezilo nekoliko na levo, pada pokošena trava v vrsto, kar pomembno olajša grabljenje.
• Prizadevajte si, da delate ritmično. Stojte trdno in razkoračeni. Pri povratnem zamahu stopite naprej in nato stojte trdno.
• Podpornik rezila naj se rahlo dotika zemlje. Podpornik rezila preprečuje, da bi rezilo udarjalo v zemljo.
• Izogibajte se navijanju zelenja okoli rezila, zato upoštevajte dve pravili:

1. Delajte vedno s polnim plinom. 2. Izogibajte se stiku s pravkar pokošenim zelenjem pri povratnem zamahu. - Vedno ugasnite motor, snemite oprtnik in položite stroj na tla, preden začnete grabiti.

Kosenje trave z glavo trimerja

Čiščenje obronkov

• Držite glavo trimerja malenkost nad zemljo in pod kotom. Zavedajte se, da delo opravlja konec nitke. Dovolite ji, da dela sama. Nikoli je ne potiskajte s silo v material, ki ga čistite.

Paa Gaa

Techninės priežiūros grafikas 553

TECHNINIAI DUOMENYS

Techniniai duomenys 554

EB atitikties deklaracija 556

Dėmesio:

Visi pareigūnai darbo instrukcijas 606

APKOPE

Karbiuratorius 611

Gaisro filtras 611

Degalų filtras 612

Reduktorius 612

Uždegimo žvakė 612

Apžiūros grafikas 614

TECHNINIAI DUOMENYS

Dane techniczne 615

Gwarancja zgodności z normami WE 617

następujące:

Instrukcja oryginalna

Oryginalna instrukcja

Oryginalna instrukcja

Oryginalna instrukcja

Oryginalna instrukcja
