Produkttype	Børstehakker
Mærke	Husqvarna
Model	533RS
Motor - Cylindervolumen	29,5 cm³
Motor - Maksimal effekt	1,0 kW / 8500 o/min
Anbefalet maksimal omdrejningstal (motor)	11500 o/min
Udtagende aksels omdrejningstal	7880 o/min
Brændstof - Brændstoftype	Benzin-olieblanding 2-takt (1:50)
Brændstof - Tankkapacitet	0,75 L
Vægt (uden brændstof, skæreudstyr eller sikkerhedsanordninger)	5,9 kg
Godkendt skæreudstyr	Græsklinge (Ø 255 mm 4 tænder), Ukrudtshoved Superauto II, T25, T35/T35x, Plastknive Tricut Ø 300 mm
Tændingssystem - Tændrør	NGK CMR7H-10, afstand 0,9 - 1,0 mm
Garanteret lydeffektniveau	117 dB(A)
Ækvivalent vibrationsniveau (græshoved)	3,2 / 4,0 m/s² (venstre/højre)
Sikkerhed - Anordninger	Gashåndtagsspærre, stopknap, beskyttelse af skæreudstyr, antivibrationssystem, sele med hurtigudløsning
Periodisk vedligeholdelse	Rengøring af luftfilter hver 25. time, tømning af brændstof til opbevaring, smøring af vinkelgearkasse
Hovedfunktioner	Kratrydning, ukrudtsbekæmpelse, skæring af tykt græs, rydning af buskads

Ofte stillede spørgsmål - 533RS HUSQVARNA

Hvordan starter jeg børstehakkeren 533RS?

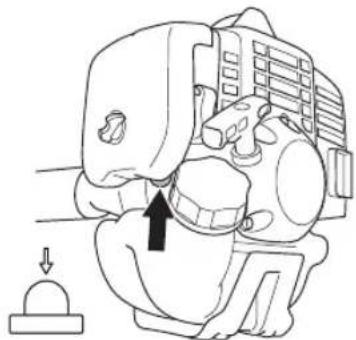

Sæt stopkontakten i startposition. Træk chokeren. Tryk på brændstofpumpen, indtil brændstoffet begynder at fylde posen. Placer maskinen på jorden, hold i trækstartshåndtaget og træk langsomt, indtil du mærker modstand, træk derefter kraftigt. Når motoren starter, sæt chokeren tilbage i udgangsposition og giv straks fuld gas for at deaktivere startgassen.

Hvilken brændstofblanding skal jeg bruge?

Brug en 2%-blanding af benzin og 2-taktsolie (1:50). Blyfri benzin med mindst oktantal 90 (RON) og høj kvalitet 2-taktsolie, fortrinsvis Husqvarna. Brug aldrig olie til påhængsmotorer eller 4-taktsmotorer.

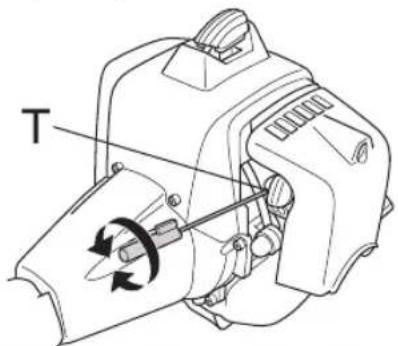

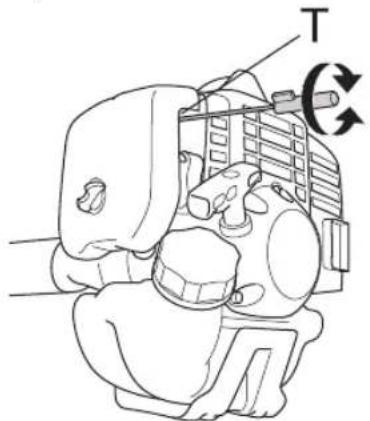

Hvordan justerer jeg motorens tomgang?

Kontroller, at luftfilteret er rent. Med motoren i gang, skru T-skruen med uret, indtil skæreudstyret begynder at dreje, skru derefter mod uret, indtil det stopper. Korrekt tomgang opnås, når motoren kører jævnt uden at skæreudstyret drejer.

Hvordan skifter jeg skæreklingen?

Stop motoren og afbryd tændrørskablet. Bloker akslen med låsepinden. Løsn centralmøtrikken (venstregang, drej med uret for at løsne). Fjern den gamle klinge og monter den nye i rækkefølge: klinge, jordskåleholder, støtteflange. Spænd møtrikken til 35-50 Nm mod uret.

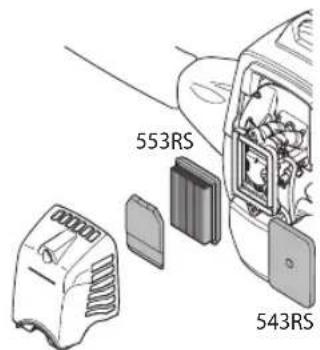

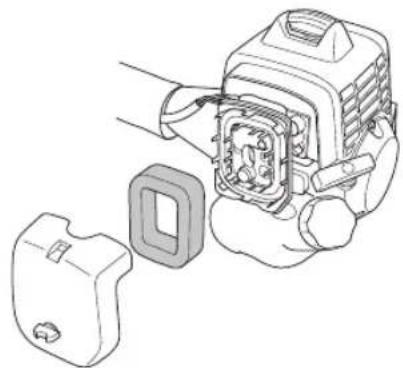

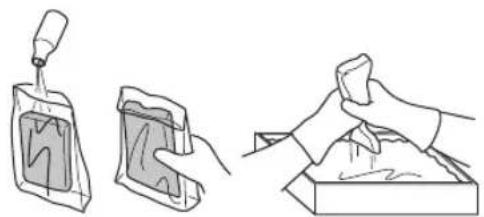

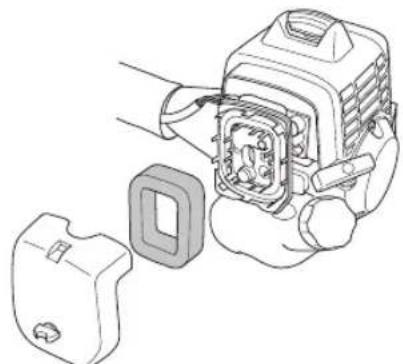

Hvordan rengør jeg luftfilteret?

Fjern filterdækslet, tag skumfilteret ud. Vask det i varmt sæbevand, skyl godt og tør. Olie filteret med Husqvarna specialolie ved at ælte det i en plastikpose. Pres overskydende olie ud og sæt det på plads. Rengør hver 25. driftstime.

Hvilken sikkerhedsafstand skal overholdes?

Brugeren skal sikre, at ingen personer eller dyr kommer inden for 15 meter under arbejdet. Hvis flere brugere arbejder, er minimumsafstanden 15 meter.

Hvordan opbevarer jeg maskinen i længere tid?

Tøm brændstoftanken. Rengør maskinen. Udfør al vedligeholdelse. Monter transportbeskyttelse på klingen. Sikr maskinen under transport. Fjern tændrørshætten for at forhindre utilsigtet start.

Hvad gør jeg ved tilbageslag?

Hvis klingen rammer en fast genstand, kan maskinen kastes voldsomt. For at reducere risikoen, undgå at bruge klingens 12-15-område, arbejd ved fuld gas og brug korrekt skæreudstyr. Bær altid beskyttelsesudstyr.

Hvilket beskyttelsesudstyr er påkrævet?

Godkendt høreværn, øjenværn (briller eller visir), handsker, skridsikre støvler, slidstærkt tøj, lange bukser. En førstehjælpskasse skal være tilgængelig.

Hvordan kontrollerer jeg tændrørets tilstand?

Afmonter tændrøret, rengør elektroderne. Kontroller afstanden: 0,9 - 1,0 mm for model 533RS. Udskift tændrøret en gang om måneden eller hvis det er tilsodet. Brug et NGK CMR7H-10 tændrør med støjdæmpning.

BRUGSANVISNING 533RS HUSQVARNA

Dette produkt overholder gældende EF-direktiver.

For gashåndtag med startgasspærre gælder:

ADVARSEL! En rydningssav, buskrydder eller trimmer kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan forårsage alvorlige skader eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning.

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

Brug altid:

• Sikkerhedshjelm, hvor der er risiko for nedfaldende genstande. Godkendt høreværn.
• Godkendt øjenværn.

Dette produkt er i overensstemmelse med gældende CE-direktiver.

Pas på udslyngede genstande og rikochettering.

Brugeren af maskinen skal under arbejdets udførelse sørge for, at ingen mennesker eller dyr kommer nærmere end 15 meter.

Maskiner udstyret med savklinger eller græsklinger kan blive kastet voldsomt til siden, hvis klingen kommer i kontakt med en fast genstand. Dette kaldes kickback. Klingen kan amputere en arm eller et ben. Sørg altid for, at personer og dyr opholder sig på en afstand af mindst 15 meter fra maskinen.

Brug altid godkendte beskyttelseshandsker.

Støjemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat.

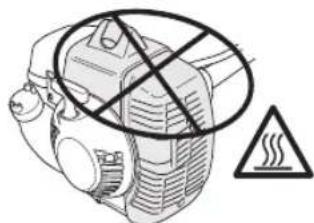

Hold alle dele af kroppen på sikker afstand af varme overflader.

Typeskiltet viser serienummer. yyy er produktionsåret, ww er produktionsugen.

Andre symboler/etiketter på maskinen gælder specifikke krav for certificering på visse markeder.

Kontrol og/eller vedligeholdelse skal udføres med slukket motor, med stopkontakten på STOP.

Brug altid godkendte beskyttelseshandsker.

Regelmæssig rengøring kræves.

Visuel kontrol.

Godkendt øjenværn skal anvendes.

INDHOLD

Indhold – Inden start skal du være

SYMBOLFORKLARING

Symboler 161

INDHOLD

Indhold 162

Hvad er hvad på rydningsaven? 164

GENERELLE SIKKERHEDSINSTRUKTIONER

Vigtigt 165

Personligt beskyttelsesudstyr 165

Maskinens sikkerhedsudstyr 166

Skaereudstyr 169

MONTERING

Montering af styr og gashandtag 171

Montering af klinge og trimmerhoved 171

Montering af transportbeskyttelse 174

Tilpasning af sele og rydningssav 174

BRÆNDSTOFHÅNDTERING

Brændstofsikkerhed 175

Drivmiddel 175

Tankning 176

START OG STOP

Kontrol for start 177

Start og stop 177

ARBEJDSTEKNIK

Generelle arbejdsinstruktioner 179

VEDLIGEHOLDELSE

Karburator 184

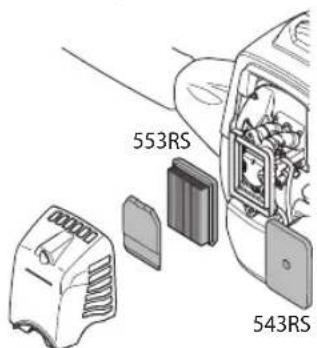

Luftfilter 184

Brændstoffilter 185

Vinkelgear 185

Tændrør 185

Vedligeholdelsesskema 187

TEKNISKE DATA

Tekniske data 188

EF-overensstemmelseserklæring 190

Vær opmærksom på følgende:

Læs brugsanvisningen omhyggeligt igennem.

ADVARSEL! Langvarig eksponering for støj kan medføre permanente høreskader. Brug derfor altid godkendt høreværn.

ADVARSEL! Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug altid originaltilbehør. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre.

ADVARSEL! En rydningssav, buskrydder eller trimmer kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan forårsage alvorlige skader eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning.

INDLEDNING

Til vore kunder!

Til lykke med dit Husqvarna-produkt! Husqvarna har en historie, der går tilbage til 1689, da kong Karl XI lod opføre en fabrik på bredden af Huskvarna-ån til fremstilling af musketter. Placeringen ved Huskvarna-ån var logisk, da åns vandkraft dermed kunne udnyttes og således fungerede som vandkraftværk. I de mere end 300 år, Husqvarna-fabrikken har eksisteret, er utallige produkter blevet produceret her - lige fra brændekomfurer til moderne køkkenmaskiner, symaskiner, cykler, motorcykler m.m. I 1956 blev den første motorplæneklipper lanceret, den blev efterfulgt af motorsaven i 1959, og det er inden for dette område, Husqvarna i dag gør sig gældende.

Husqvarna er i dag en af verdens førende producenter af skov- og haveprodukter med kvalitet og ydeevne som højeste prioritet. Forretningsideen er at udvikle, fremstille og markedsføre motordrevne produkter til skov- og havebrug samt til bygge- og anlægsindustrien. Husqvarnas mål er også at være på forkant hvad angår ergonomi, brugervenlighed, sikkerhed og miljøtænkning, og vi har udviklet mange forskellige finesser for at forbedre produkterne på disse områder.

Vi er overbeviste om, at du vil komme til at sætte pris på vores produkts kvalitet og ydeevne i lang tid fremover. Når du køber vores produkter, får du samtidig adgang til professionel hjælp med reparationer og service, hvis der skulle ske noget. Hvis du ikke har købt maskinen hos en af vores autoriserede forhandlere, skal du spørge efter nærmeste serviceværksted.

Vi håber, at du vil blive tilfreds med din maskine, og at den bliver din ledsager i lang tid fremover. Husk, at denne brugsanvisning er et værdifuldt dokument. Ved at følge brugsanvisningen (brug, service, vedligeholdelse osv.) kan du forlænge maskinens levetid væsentligt og endda forøge dens værdi ved videresalg. Hvis du sælger din maskine, skal du huske at overdrage brugsanvisningen til den nye ejer.

Tak, fordi du har valgt at bruge et produkt fra Husqvarna!

Husqvarna AB forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel.

HVAD ER HVAD?

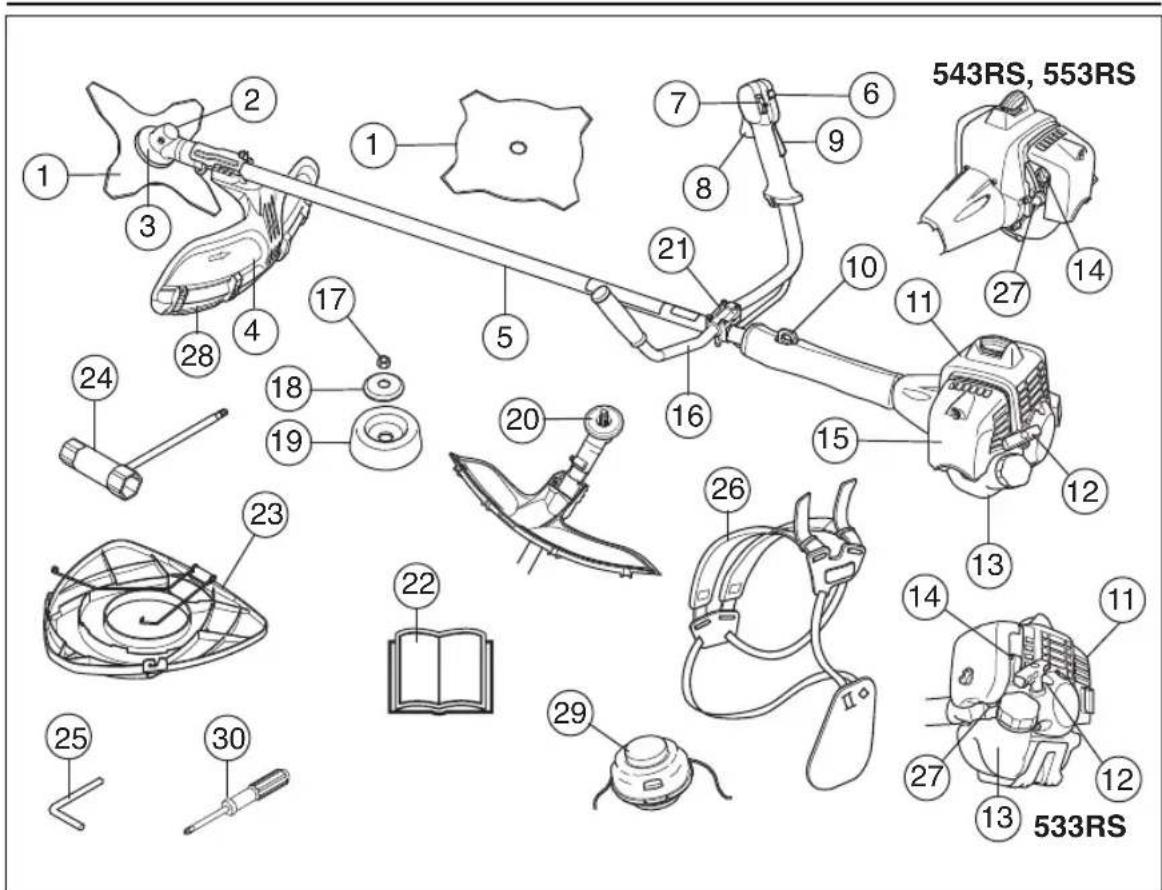

Hvad er hvad på rydningssaven?

1 Klinger 2 Påfyldning af smøremiddel, vinkelgear 3 Vinkelgear 4 Beskyttelse til skæreudstyr 5 Styrestang 6 Startgasknap 7 Stopkontakt 8 Gasregulering 9 Gasreguleringslås 10 Ophængsbeslag 11 Cylinderdæksel 12 Starthåndtag 13 Brændstoftank 14 Choker 15 Luftfilterdæksel

16 Styr 17 Løsemøtrik 18 Støtteflange 19 Støttekop 20 Medbringer 21 Styrklemme 22 Brugsanvisning 23 Transportbeskyttelse 24 Klingemøtriknøgle 25 Løsepind 26 Sele 27 Brændstofpumpe 28 Beskyttelsesforlænger 29 Trimmerhoved 30 Skruetrækker

GENERELLE SIKKERHEDSINSTRUKTIONER

Vigtigt: Personligt beskyttelsesudstyr

VIGTIGT!

Maskinen er kun konstrueret til græstrimning.

Det eneste tilbehør, du må anvende motorenheden som drivkilde til, er det skæreudstyr, vi anbefaler i kapitlet Tekniske data.

Nationale eller lokale bestemmelser kan regulere brugen. Overhold de gældende bestemmelser.

Brug aldrig maskinen, hvis du er træt, hvis du er syg, hvis du har indtaget alkohol, eller hvis du tager andre stoffer eller medicin, som kan påvirke dit syn, din dømmekraft eller din reaktionsevne.

Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsesudstyr".

Brug aldrig en maskine, der er blevet ændret, så den ikke længere svarer til originalmodellen.

Brug aldrig en maskine, som er behæftet med fejl. Følg sikkerhedskontrol-, vedligeholdelses- og serviceinstruktionerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se anvisningerne under overskriften Vedligeholdelse.

Alle afskærmninger, skærme og greb skal monteres, før du starter maskinen. Kontroller, at tændhætten og tændkablet er intakte, så du ikke får stød.

Brugeren af maskinen skal sørge for, at ingen mennesker eller dyr kommer nærmere end 15 meter under arbejdet. Da flere brugere kan arbejde inden for samme arbejdsområde, skal sikkerhedsafstanden være mindst det dobbelte af længden på et træ, dog mindst 15 meter.

Gennemfør en generel inspektion af maskinen før brug; se i vedligeholdelsesplanen.

ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller livstruende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug.

ADVARSEL! At køre en motor i et lukket eller dårligt udluftet rum kan medføre døden som følge af kvælning eller kulilteforgiftning.

VIGTIGT!

En rydningssav, buskrydder eller trimmer kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan forårsage alvorlige skader eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning.

Ved enhver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

ADVARSEL! Vær altid opmærksom på advarselssignaler eller -råb, når høreværnet bruges. Tag altid høreværnet af, så snart motoren er standset.

HØREVÆRN

Høreværn med tilstrækkelig dæmpning skal bruges.

ØJENVÆRN

Godkendt øjenværn skal altid anvendes. Hvis der anvendes visir, skal der også anvendes godkendte beskyttelsesbriller. Med godkendte beskyttelsesbriller menes briller, som opfylder standarden ANSI Z87.1 for USA eller EN 166 for EU-lande.

HANDSKER

Handsker skal benyttes, når det er nødvendigt, f.eks. ved montering af skæreudstyr.

STØVLER

Forbindingskasse skal altid findes i nærheden.

Maskinens sikkerhedsudstyr

I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken funktion de har, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de fungerer. Se kapitel "Hvad er hvad?" for at se, hvor disse detaljer er placeret på maskinen.

Maskinens levetid kan forkortes, og risikoen for ulykker kan øges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted.

VIGTIGT! Al service og reparation af maskinen kræver specialuddannelse. Dette gælder særligt maskinens sikkerhedsudstyr. Hvis maskinen ikke klarer nogen af de nedennævnte kontroller, skal du kontakte dit serviceværksted. Ved at købe nogle af vores produkter kan du være sikker på at få en faglig korrekt reparation og service. Hvis maskinen er købt et sted, som ikke er en af vores serviceydende forhandlere, skal du spørge dem efter det nærmeste serviceværksted.

ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr. Maskinens sikkerhedsudstyr skal kontrolleres og vedligeholdes som beskrevet i dette afsnit. Klarer maskinen ikke kontrollerne, skal du kontakte et serviceværksted for at få den repareret.

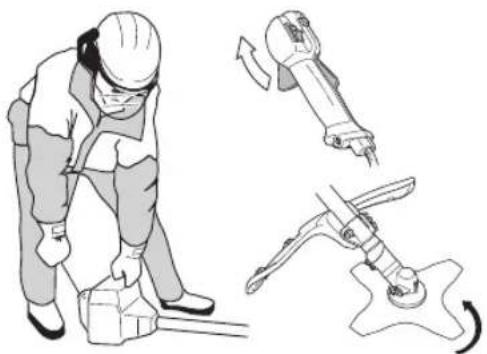

Gasreguleringslås

Gasreguleringslåsen er konstrueret med henblik på at forhindre ufrivillig aktivering af gasreguleringen. Når spærren (A) trykkes ned mod håndtaget (= når man holder om håndtaget) frigøres gasreguleringen (B). Når grebet om håndtaget slippes, sættes både gasreguleringen og gasreguleringslåsen tilbage i deres respektive udgangsstilling. Dette sker via to af hinanden

uafhængige returfjedersystemer. Denne stilling bevirker, at gasreguleringen automatisk låses i "tomgang".

Kontroller, at gasreguleringen er låst i tomgangsstilling, når gasreguleringslåsen befinder sig i udgangsstilling.

Tryk gasreguleringslåsen ind, og kontroller, at den vender tilbage til udgangsstillingen, når den slippes.

Tomgangsjustering kontrolleres. Se anvisningerne under overskriften Vedligeholdelse.

Stopkontakt

Stopkontakten skal bruges til at slukke for motoren.

Start motoren, og kontroller, at motoren slukkes, når stopkontakten sættes i stopposition.

Beskyttelse til skæreudstyr

Denne beskyttelse er beregnet til at forhindre, at der slynges løse genstande mod brugeren. Beskyttelsen forhindrer også, at brugeren kommer i kontakt med skæreudstyret.

Kontroller, at beskyttelsen er intakt og fri for revner. Udskift beskyttelsen, hvis den har været udsat for slag eller har revner.

Brug altid den anbefalede beskyttelse for det pågældende skæreudstyr. Se kapitlet Tekniske data.

ADVARSEL! Intet skæreudstyr må under nogen omstændigheder bruges, uden at en godkendt beskyttelse er monteret. Se kapitlet Tekniske data. Hvis forkert eller defekt beskyttelse monteres, kan det forårsage alvorlige personskader.

Vibrationsdæmpningssystem

Din maskine er udstyret med et vibrationsdæmpningssystem, som er konstrueret med henblik på at give en så vibrationsfri og behagelig brug som muligt.

Brug af forkert opviklet snor eller uslebet, forkert skæreudstyr (forkert type eller forkert tilfilet, se anvisningerne under overskriften Filning af klinge) øger vibrationsniveauet.

Maskinens vibrationsdæmpningssystem reducerer overførslen af vibrationer mellem motorenheden/skæreudstyret og maskinens håndtagsenhed.

Kontroller, at vibrationsdæmpningskomponenterne er intakte og fast forankrede. Kontakt Husqvarna-forhandleren for at få udskiftet vibrationsdæmpningssystemet.

ADVARSEL! Overeksponering af vibrationer kan medføre blodkar- eller nerveskader hos personer med blodcirkulationsproblemer. Kontakt en læge, hvis du oplever kropslige symptomer, som kan relateres til overeksponering af vibrationer. Eksempler på sådanne symptomer er følelsesløshed, manglende følesans, "kildren", "stikken", smerte, manglende eller reduceret styrke i forhold til normalt, forandringer i hudens farve eller i dens overflade. Disse symptomer forekommer almindeligvis i fingre, hænder eller håndled. Risiciene kan øges ved lave temperaturer.

GENERELLE SIKKERHEDSINSTRUKTIONER

Snapudløsning

Foran er en lettilgængelig snapudløsning som sikkerhedsforanstaltning, hvis motoren bryder i brand, eller hvis der opstår en anden situation, hvor det gælder om at frigøre sig fra maskinen og selen. Se anvisningerne under overskriften Tilpasning af sele og rydningssav.

Kontroller, at selens remme er korrekt placeret. Når selen og maskinen er justeret, skal det kontrolleres, at selens snapudløsning fungerer.

Lyddæmper

Lyddæmperen er konstrueret med henblik på at give et så lavt lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren.

Brug aldrig en maskine med en defekt lyddæmper.

Kontroller regelmæssigt, at lyddæmperen sidder fast i maskinen.

ADVARSEL! Lyddæmperen indeholder kemikalier, som kan være kræftfremkaldende. Undgå kontakt med disse elementer, hvis lyddæmperen bliver beskadiget.

ADVARSEL! Husk, at: Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale!

Låsemøtrik

Låsemøtrikken anvendes til fastgørelse af visse typer skæreudstyr.

Spænd møtrikken mod skæreudstyrets rotationsretning ved montering. Løsn møtrikken i skæreudstyrets rotationsretning ved afmontering. (OBS! Møtrikken har venstregevind.) Tilspænd møtrikken med klinkemøtriknøglen.

Låsemøtrikkens nylonas må være så slidt, at den kan drejes med fingrene. Låsen skal holde mindst 1,5 Nm. Møtrikken skal udskiftes, når den har været skruet på ca. 10 gange.

GENERELLE SIKKERHEDSINSTRUKTIONER

Skæreudstyr

Dette afsnit behandler, hvordan du med korrekt vedligeholdelse og ved brug af korrekt type skæreudstyr:

• Reducerer maskinens kasttilbøjelighed.
• Bevarer en maksimal skarphed.
• Øger skæreudstyrets levetid.

VIGTIGT!

Brug kun skæreudstyr sammen med den beskyttelse, som vi anbefaler! Se kapitlet Tekniske data.

Se anvisningerne til skæreudstyret for korrekt indføring af line og valg af korrekt diameter for line.

Hold klingens skæretænder i god stand og med korrekt skærpning! Følg vore anbefalinger. Se også instruktionen på klingeemballagen.

Hold korrekt skrænkning! Følg vores instruktioner, og brug anbefalet ryttermål.

ADVARSEL! Stands altid motoren, inden du foretager arbejde på skæreudstyret. Denne fortsætter med at rotere, også efter at gasreguleringen er sluppet.

Kontroller, at skæreudstyret er standset helt, og fjern kablet fra tændrøret, inden du begynder at arbejde på udstyret.

ADVARSEL! Et forkert skæreudstyr eller en forkert filt klinge øger risikoen for kast.

Skæreudstyr

Savklingen er beregnet til brug ved savning af vedfyldte træsorter.

Brug kun skæreudstyr sammen med den beskyttelse, som vi anbefaler! Se kapitlet Tekniske data.

Hold klingens skæretænder i god stand og med korrekt skærpning! Følg vores instruktioner, og brug anbefalet ryttermål. En forkert skærpet eller beskadiget klinge øger risikoen for ulykker.

Sørg for, at udlægningen på savklingen er korrekt! Følg vores instruktioner, og brug det anbefalede udlæggerværktøj. En forkert udlagt savklinge øger risikoen for fastlåsning og kast samt skader på savklingen.

Kontroller skæreudstyret med hensyn til skader og revnedannelse. Et beskadiget skæreudstyr skal altid udskiftes.

Filning af græskniv og græsklinge

• Se skæreudstyrets emballage for at få oplysninger om korrekt filning. Klingen og kniven slibes med en fladfil med enkeltskær.
• Fil alle ægge lige meget for at bevare balancen.

GENERELLE SIKKERHEDSINSTRUKTIONER

ADVARSEL! Kassér altid en klinge, som er bøjet, skæv, sprækket, bristet eller på anden måde beskadiget. Prøv aldrig at rette en skæv klinge op med henblik på genbrug. Brug kun originalklinger af foreskreven type.

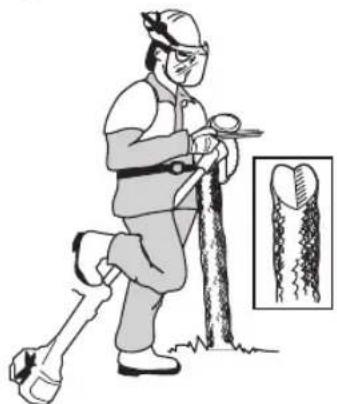

Filning af savklinge

• Se skæreudstyrets emballage for at få oplysninger om korrekt filning.

En korrekt fillet klinge er en forudsætning for et effektivt arbejde og for at undgå unødvendig slitage på klinge og rydningssav.

• Sørg for at have god støtte for klingen, når du filer. Brug en 5,5 mm rundfil sammen med en fileholder.

Filningsvinkel 15°. Hver anden tand files mod højre og hver anden tand mod venstre. Hvis klingen er blevet svært stensavet, kan det i visse tilfælde være nødvendigt at justere tændernes overside med en fladfil. Dette sker i så fald inden filing med rundfil. Filning af oversiden skal ske lige på alle tænder.

• Justér skrænkningen. Den skal være 1 mm.

Trimmerhoved

VIGTIGT!

Sørg altid for, at trimmerlinen rulles hårdt og jævnt på tromlen, ellers opstår der sundhedsfarlige vibrationer i maskinen.

• Brug kun de trimmerhoveder og trimmerliner, som anbefales. De er testet af producenten for at passe til en vis motorstørrelse. Dette er specielt vigtigt, når der bruges et fuldautomatisk trimmerhoved. Brug kun anbefalet skæreudstyr. Se kapitlet Tekniske data.

• Generelt kræver en mindre maskine små trimmerhoveder og vice versa. Dette skyldes, at motoren ved klipning med line både skal slynge linen radialt fra trimmerhovedet og møde modstanden fra det græs, som klippes.
• Linens længde er også vigtig. En længere line kræver større motorstyrke end en kort med samme diameter på linen. Sørg for, at den kniv, som sidder på trimmerbeskyttelsen, er intakt. Den bruges til at skære linen af til korrekt længde. For at opnå en længere levetid for linen kan den lægges i vand et par døgn. Linen bliver da mere sej og holder længere.

MONTERING

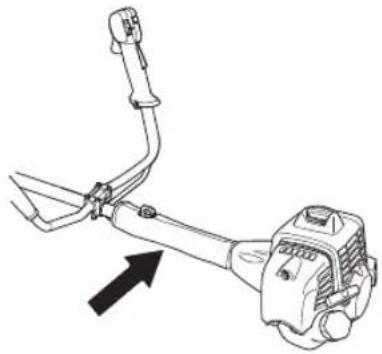

Montering af styr og gashåndtag

• Sæt styret i styrklemmen på skaftet ved hjælp af fire skruer.

• Montér beskyttelsesmanchetten som vist på billedet.

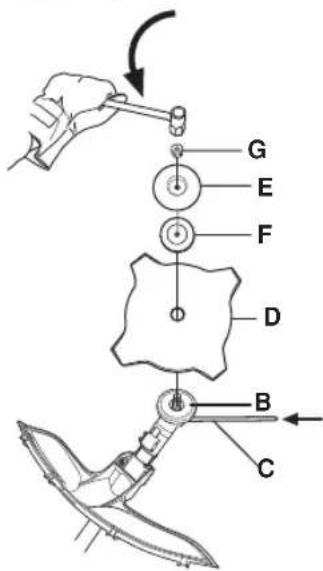

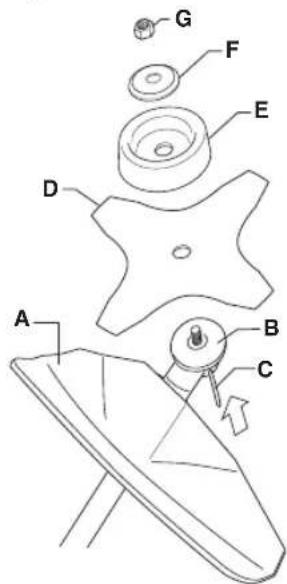

Montering af klinge og trimmerhoved

ADVARSEL!

Ved montering af skæreudstyr er det yderst vigtigt, at medbringerens/støtteflangens styr placeres korrekt i skæreudstyrets midterste hul. Forkert monteret skæreudstyr kan medføre alvorlige og/eller livsfarlige personskader.

ADVARSEL! Intet skæreudstyr må under nogen omstændigheder bruges, uden at en godkendt beskyttelse er monteret. Se kapitlet Tekniske data. Hvis forkert eller defekt beskyttelse monteres, kan det forårsage alvorlige personskader.

VIGTIG! Før sav- eller græsklinge må tages i brug, skal maskinen være forsynet med korrekt styr, klingebeskyttelse og sele.

Montering af beskyttelseskappe

(543RS, 553RS)

BEMÆRK! Ved anvendelse af trimmerhoved/plastkniv og kombibeskyttelse skal beskyttelseskappen altid være monteret. Når der anvendes græsklinge og kombibeskyttelse, skal beskyttelseskappen være demonteret.

Klingebeskyttelsen/kombibeskyttelsen (A) sættes fast i fæstet på styrestangen og fastgøres med en skrue.

MONTERING

Indsæt beskyttelseskappens styr i sporet på kombibeskytteren. Klik derefter beskyttelseskappen fast på beskyttelsen med de fire lynlåse.

Afmontering af beskyttelseskappen foretages lettest ved hjælp af en skruetrækker, se illustrationen.

Montering af klingebeskyttelse, græsklinge og græskniv

Klingebeskyttelsen/kombibeskyttelsen (A) sættes fast i fæstet på styrestangen og fastgøres med en skrue (L). Brug anbefalet klingebeskyttelse. Se kapitlet Tekniske data. BEMÆRK! Sørg for at beskyttelseskappen er afmonteret.

(533RS)

(543RS, 553RS)

• Montér medbringer (B) på den udgående aksel.
• Drej klingeakslen rundt, indtil et af medbringerens huller passer sammen med et tilsvarende hul i gearhuset. Før låsepinden (C) ind i hullet, så akslen låses. Anbring klinge (D), støttekop (E) og støtteflange (F) på den udgående aksel.
• Montér møtrikken (G). Møtrikken skal spændes til et tilspændingsmoment på 35-50 Nm. Brug skruenøglen i værktøjssættet. Hold fast i skruenøglens skaft så tæt som muligt på klingebeskyttelsen. Møtrikken spændes, når nøglen drejes imod rotationsretningen (OBS! venstregevind).

(533RS)

(543RS, 553RS)

MONTERING

Montering af trimmerbeskyttelse og trimmerhoved

• Montér trimmerbeskyttelse (A) ved arbejde med trimmerhoved. BEMÆRK! Sørg for at beskyttelseskappen er monteret.

• Trimmerbeskyttelsen/kombibeskyttelsen sættes fast i fæstet på styrestangen og fastgøres med en skrue (L).
• Monter medbringer (B) på den udgående aksel.
• Drej klingeakslen rundt, indtil et af medbringerens huller passer sammen med et tilsvarende hul i gearhuset. Før låsepinden (C) ind i hullet, så akslen låses.
• Skru trimmerhovedet/plastklingerne (H) på imod urets retning.

• Demontering sker i omvendt rækkefølge.

Montering af klingebeskyttelse og savklinge

• Demontér fæstepladen (H). Montér adapteren (I) og beslaget (J) med de to skruer (K) som vist på billedet. Klingebeskyttelsen (A) monteres med 4 skruer (L) mod adapteren som vist på billedet.

BEMÆRK! Brug anbefalet klingebeskyttelse. Se kapitlet Tekniske data.

• Monter medbringer (B) på den udgående aksel. Drej klingeakslen rundt, indtil et af medbringerens huller passer sammen med et tilsvarende hul i gearhuset. Før låsepinden (C) ind i hullet, så akslen låses. Anbring klingen (D) og støtteflangen (F) på udgangsakslen.
• Monter møtrikken (G). Møtrikken spændes med et moment på 35-50 Nm (3,5-5 kpm). Brug topnøglen i værktøjssættet. Hold i nøglens skaft så tæt på trimmerbeskyttelsen som muligt. Møtrikken spændes, når nøglen drejes imod rotationsretningen (OBS! venstregevind).

• Ved løsning eller fastspænding af savklingens møtrik er der risiko for at skære sig på savklingens tænder. Sørg derfor for, at hånden er beskyttet af klingebeskyttelsen under dette arbejde. Brug altid en topnøgle med tilstrækkeligt langt skaft for at gøre dette muligt. Pilen på billedet viser, inden for hvilket område topnøglen skal bruges ved henholdsvis løsning og fastspænding af møtrikken.

MONTERING

Montering af transportbeskyttelse

• Sæt spidsen i transportbeskyttelsen (A). Hægt de to fastgøringer (B) ind i åbningerne (C) for at fastgøre transportbeskyttelsen.

Tilpasning af sele og rydningssav

ADVARSEL! Ved arbejde med rydningssav skal den altid hægte fast i selen. I modsat fald kan du ikke manøvrere rydningssaven sikkert, og dette kan forårsage skade på dig selv eller andre. Brug aldrig en sele med defekt snapudløsning.

Snapudløsning

Foran er der en lettilgængelig snapudløsning. Brug den, hvis motoren bryder i brand, eller i anden nødsituation, hvor det gælder om hurtigt at gøre sig fri af selen og maskinen.

Jævn skulderbelastning

En godt tilpasset sele og maskine gør arbejdet betydeligt lettere. Juster selen for at opnå den bedste arbejdsstilling.

Spænd sideremmene, så tyngden fordeles jævnt over begge skuldre.

Korrekt højde

Justér skulderremmen, så skæreudstyret løber parallelt med jorden.

Korrekt balance

Lad skæreudstyret hvile let mod jorden. Flyt ophængsøjet for at få den rette balance på rydningssaven.

BRÆNDSTOFHÅNDTERING

Brændstofsikkerhed

Start aldrig maskinen:

1. Hvis du har spildt brændstof på den. Aftør alt det spildte brændstof, og lad benzindampene fordampe. 2. Hvis du har spildt brændstof på dig selv eller dit tøj, skift tøj. Vask de legemsdele, som har været i kontakt med brændstoffet. Brug vand og sæbe. 3. Hvis maskinen lækker brændstof. Kontrollér regelmæssigt for lækage fra tankdæksel og brændstofslanger.

Opbevar og transporter maskinen og brændstof, så eventuel lækage og dampe ikke kan komme i kontakt med gnister eller åben ild, f.eks. fra elmaskiner, elmotorer, elkontakter/afbrydere eller oliefyr. - Ved opbevaring og transport af brændstof skal der bruges en til formålet passende og godkendt beholder. - Ved længere tids opbevaring af maskinen skal brændstoftanken tømmes. Spørg på den nærmeste benzinstation, hvor du kan komme af med overskydende brændstof. Sørg for, at maskinen er ordentligt rengjort, og at der er udført fuldstændig service, inden langtidsopbevaring. - Skæreudstyrets transportbeskyttelse skal altid være monteret under transport og opbevaring af maskinen. - Fastgør maskinen under transport. - For at undgå utilsigtet start af motoren skal tændhætten altid fjernes, når maskinen ikke skal bruges i længere tid, når den ikke er under opsyn, og når den skal efterses.

ADVARSEL! Vær forsigtig ved håndtering af brændstof. Tænk på brand-, eksplosions- og indåndingsrisikoen.

Drivmiddel

BEMÆRK! Maskinen er forsynet med en totaktsmotor og skal altid anvendes med en blanding af benzin og totaktsolie. For at sikre et korrekt blandingsforhold er det vigtigt at måle den oliemængde, der skal blandes, helt nøjagtigt. Ved blanding af små brændstofmængder påvirker selv små fejl i oliemængden blandingsforholdet kraftigt.

ADVARSEL! Brændstof og brændstofslanger er meget brandfarlige og kan give alvorlige skader ved indånding og hudeksponering. Vær derfor forsigtig ved håndtering af brændstof, og sørg for god luftventilation ved brændstofhåndtering.

Benzin

BEMÆRK! Brug altid kvalitetsbenzin med et oktantal på mindst 90 (RON). Hvis maskinen er forsynet med katalysator (se afsnittet Tekniske data), skal du altid anvende blyfri kvalitetsbenzin iblandet olie. Blyholdig benzin ødelægger katalysatoren.

Hvor det er muligt at få miljøtilpasset benzin, såkaldt alkylatbenzin, skal denne anvendes.

Det laveste anbefalede oktantal er 90 (RON). Hvis du kører motoren på benzin med et lavere oktantal end 90, kan der opstå såkaldt bankning. Dette medfører øget motortemperatur, som kan forårsage motorhavari. - Ved arbejde med kontinuerligt højt omdrejningstal anbefales et højere oktantal.

Totaktsolie

• For at opnå det bedste resultat og en optimal funktion skal HUSQVARNA's totaktsolie, som er specielt udviklet til vores totaktsmotorer, anvendes. Blandingsforhold 1:50 (2%). Hvis du ikke kan få fat i HUSQVARNA totaktsolie, kan man også bruge en anden totaktsolie af høj kvalitet, som er beregnet til luftafkølede motorer. Kontakt din forhandler angående valg af olie.
• Brug aldrig totaktsolie beregnet til vandafkølede udendørsmotorer, såkaldte outboardoil.
• Brug aldrig olie beregnet til firetaktsmotorer. En lav oliekvalitet eller en for fed olie/brændstofblanding kan forværre katalysatorens funktion og reducere dens levetid.

Benzin, liter	Totaktsolie, liter
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

BRÆNDSTOFHÅNDTERING

Blanding

Bland altid benzin og olie i en ren beholder, der er godkendt til benzin. Begynd altid med at hælde halvdelen af benzinen i. Hæld derefter al olien i. Bland (ryst) brændstofblandingen. Hæld den resterende mængde benzin i. Bland (ryst) brændstofblandingen omhyggeligt, inden maskinens brændstoftank fyldes.

Bland ikke brændstof til mere end maks. 1 måneds behov. Hvis maskinen ikke bruges i længere tid, skal brændstoftanken tømmes og rengøres.

Tankning

ADVARSEL! Følgende sikkerhedsforskrifter mindsker risikoen for brand:

Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet.

Tank aldrig med motoren i gang.

Stands motoren, og lad den afkøle nogle minutter før tankning.

Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder.

Spænd tankdækslet omhyggeligt efter tankning.

Flyt altid maskinen væk fra tankningsstedet og -kilden, inden den startes.

• Anvend en brændstofdunk med overløbssikring.
• Tør rent omkring tankdækslet. Forureninger i tanken kan medføre driftsforstyrrelser.
• Sørg for, at brændstoffet er blandet godt ved at ryste beholderen, inden tanken fyldes.

START OG STOP

Kontrol før start

• Kontroller, at klingen/DDREi tandbunde erler i miderhulle. Den almindeligste årsag til revnedannelse er, at der er opstået skarpe hjørner i tandbundene ved filning, eller at klingen er blevet brugt med sløve tænder. Kassér klingen, hvis der konstateres revner.

• Kontroller, at støtteflangen ikke har revner på grund af metaltrythed eller for hård tilspænding. Kassér støtteflangen, hvis der konstateres revner.

Sørg for, at låsemøtrikken har korrekt låsekraft. Møtrikklassen skal have et låsemoment på 1,5 Nm. Låsemøtrikkens tilspændingsmoment skal være på 35-50 Nm.

• Kontroller, at klingebeskyttelsen er intakt og fri for revner. Udskift klingebeskyttelsen, hvis den har været udsat for slag eller er revnet.

Udskift trimmerbeskyttelsen, hvis den har været udsat for slag eller er revnet.

• Brug aldrig maskinen uden beskyttelse eller med defekt beskyttelse.
• Alle dæksler skal være monteret korrekt og være fejlfri før start af maskinen.

Start og stop

ADVARSEL! Et komplet koblingsdæksel med styrestang skal være monteret, inden maskinen startes, da koblingen ellers kan løsne sig og forårsage personskader.

Flyt altid maskinen væk fra tankningsstedet og -kilden, inden den startes. Placer maskinen på et fast underlag. Sørg for, at skæreudstyret ikke kan gribe fat i genstande.

Sørg for, at der ikke opholder sig uvedkommende inden for arbejdsområdet, ellers er der risiko for alvorlige personskader. Sikkerhedsafstanden er 15 meter.

Start

Tænding: Sæt stopkontakten i startstilling.

Choker: Stil chokeren i chokestilling.

(533RS)

START OG STOP

(543RS, 553RS)

Brændstofpumpe: Tryk flere gange på brændstofpumpens gummiblære, indtil blæren fyldes med brændstof. Det er ikke nødvendigt at fylde blæren helt.

(533RS)

(543RS, 553RS)

ADVARSEL! Når motoren startes med chokeren i choker- eller startgasstilling, begynder skæreudstyret straks at rotere.

Tryk maskinkroppen mod jorden med venstre hånd (OBS! Ikke med foden!). Tag fat i starthåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat), og træk derefter i snoren med nogle hurtige og kraftige ryk. Vikl aldrig startsnoren rundt om hånden.

Sæt chokeren tilbage, straks når motoren tænder, og foretag nye startforsøg, indtil motoren starter. Når motoren starter, skal der gives fuld gas, hvorefter startgassen frakobles automatisk.

BEMÆRK! Træk ikke startsnoren helt ud, og slip heller ikke starthåndtaget fra udstrakt stilling. Dette kan give skader på maskinen.

BEMÆRK! Anbring ikke nogen legemsdele på den markerede overflade. Kontakt kan medføre forbrændinger af huden eller elektrisk stød, hvis tændhætten er defekt. Anvend altid handsker. Anvend aldrig en maskine med defekt tændhætte.

For gashåndtag med startgaslås gælder:

Startgaspositionen vindes ved først at trykke gasreguleringsspærren og gasreguleringen ind og derefter at trykke på startgasknappen (A). Slip nu gasreguleringsspærren og gasreguleringen og derefter startgasknappen. Startgasfunktionen er nu aktiveret. For at returnere motoren til tomgang trykkes gasreguleringsspærren og gasreguleringen ind.

Stop

Motoren stoppes ved, at tændingen slås fra.

BEMÆRK! Motoren stoppes ved, at tændingen slås fra.

ARBEJDSTEKNIK

Generelle arbejdsinstruktioner

VIGTIGT!

Dette afsnit behandler grundlæggende sikkerhedsregler for arbejde med rydningssave og trimmere.

Når du kommer ud for en situation, som gør dig usikker med hensyn til fortsat brug, skal du spørge en ekspert til råds. Henvend dig til din forhandler eller dit serviceværksted.

Undgå al brug, som du ikke synes, du er tilstrækkeligt kvalificeret for.

Inden du går i gang, skal du forstå forskellen mellem skovrydning, græsrydning og græstrimning.

Grundlæggende sikkerhedsregler

1 Hold øje med omgivelserne: For at du kan være sikker på, at hverken mennesker, dyr eller andet kan påvirke din kontrol over maskinen. - For at sikre at hverken mennesker, dyr eller andet risikerer at komme i kontakt med skæreudstyret eller løse genstande, som slynges væk af skæreudstyret. BEMÆRK! Brug aldrig maskinen uden mulighed for at kunne tilkalde hjælp i tilfælde af en ulykke. 2 Kontroller arbejdsområdet. Fjern alle løse genstande som for eksempel sten, knust glas, som, ståltråd, snor og lignende, som kan slynges ud eller sno sig ind i skæreudstyret. 3 Undgå anvendelse i dårligt vejr. F.eks. i tæt tåge, kraftig regn, hård vind og kraftig kulde osv. At arbejde i dårligt vejr er trættende og kan skabe farlige situationer, f.eks. ved glat underlag, påvirkning af træets faldretning m.m. 4 Sørg for, at du kan gå og stå sikkert. Kig efter eventuelle forhindringer ved en uventet retræte (rødder, sten, grene, huller, grøfter osv.). Vær meget forsigtig ved arbejde i skrånende terræn.

5 Vær yderst forsigtig ved savning i træer, som ligger i spænd. Et spændt træ kan efter gennemsavning

svippe tilbage til sin normale stilling. Hvis du placerer dig forkert, og lægger savsnittet forkert, kan det betyde, at træet rammer dig eller maskinen, så du mister kontrollen. Begge omstændigheder kan forårsage alvorlig personskade.

6 Hold god balance og sikkert fodfæste. Stræk dig ikke for langt. Sørg for altid at have godt fodfæste og god balance. 7 Hold altid fast om maskinen med begge hænder. Hold maskinen på højre side af kroppen. Hold alle dele af kroppen på sikker afstand af varme overflader. Hold alle dele af kroppen på sikker afstand af det roterende skæreudstyr.

8 Ved arbejde med rydningssav skal den altid hægte fast i selen. I modsat fald kan du ikke manøvrere rydningssaven sikkert, og dette kan forårsage skade på dig selv eller andre. Brug aldrig en sele med defekt snapudløsning. 9 Hold skæreudstyret under taljehøjde. 10 Ved flytning skal motoren slukkes. Ved længere flytninger samt transport skal transportbeskyttelsen benyttes. 11 Stil aldrig maskinen ned på jorden med motoren i drift, uden at du har den under opsyn.

ARBEJDSTEKNIK

ADVARSEL! Hverken brugeren af maskinen eller nogen anden må prøve at fjerne det afklippede materiale, når motoren eller skæreudstyret roterer, da dette kan medføre alvorlige skader.

Stand motoren og skæreudstyret, inden du fjerner materiale, som har viklet sig rundt om klingeakslen, da der ellers er risiko for skader. Under og et stykke tid efter anvendelse kan vinkelgearet være varmt. Der er derfor risiko for forbrændinger ved kontakt.

ADVARSEL! Pas på udslyngede genstande. Brug altid godkendt øjenværn. Læn dig aldrig ind over skæreudstyrets beskyttelse. Sten, skidt m.m. kan blive slynget op i øjnene og forårsage blindhed eller alvorlige skader.

Hold uvedkommende på afstand. Børn, dyr, tilskuere og medhjælpere skal befinde sig uden for sikkerhedszonen på 15 meter. Stands omgående maskinen, hvis nogen nærmer sig. Sving aldrig rundt med maskinen uden først at kontrollere bagud, at der ikke befinder sig nogen i sikkerhedszonen.

ADVARSEL! Undertiden sætter grene eller græs sig fast mellem beskyttelse og skæreudstyr. Stands altid motoren ved rengøring.

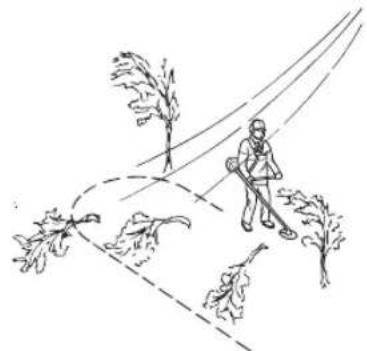

Arbejdsmetoder

ADVARSEL! Maskiner med savklinger eller græsklinger kan blive kastet voldsomt til siden, hvis klingen kommer i kontakt med en fast genstand. Dette kaldes kickback. Et kickback kan være så voldsomt, at maskinen og/eller operatøren bliver slynget i en bestemt retning, så vedkommende mister kontrollen over maskinen. Der kan opstå kickback, hvis maskinen sætter sig fast, standser eller binder. Risikoen for kickback er større på steder, hvor der ikke er frit udsyn til det materiale, der klippes.

Undgå at save i skæreområdet mellem kl. 12 og 3 på klingen. På grund af klingens rotationshastighed kan kast ske netop i dette kontaktområde på klingen på kontakttidspunktet ved kraftigere stammer.

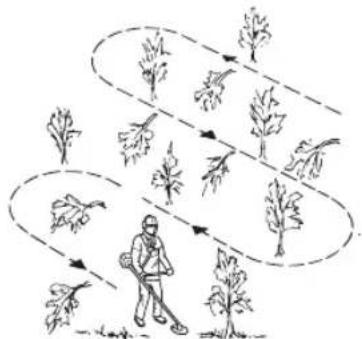

• Inden rydningen påbegyndes, kontrolleres ryddeområdet, hvordan terrænet er, om det er fuldt af sten eller huller osv. Begynd derefter i den letteste ende, og få en god åbning på rydningen. Arbejd systematisk frem og tilbage, tværs over området, og tag en arbejdsbredde på ca. 4-5 m ad gangen. På den måde udnyttes maskinens fulde rækkevidde til begge sider, og brugeren får et let og varieret arbejdsområde at komme igennem.

Gåstrækningens længde bør være ca. 75 m. Flyt brændstofdepotet, efterhånden som arbejdet skrider frem. - Ved skrånende terræn bør gåstrækningen lægges vinkelret på skråningen. Det er meget lettere at gå på tværs af en skråning end op og ned. Gåstrækningerne bør lægges, så man slipper for at gå over grøfter eller andre forhindringer i terrænet. Tilpas også gåstrækningerne til de aktuelle vindforhold, så de ryddede stammer falder i den ryddede del af området.

ARBEJDSTEKNIK

Skovrydning med savklinge

• På kontakttidspunktet ved kraftigere stammer øges risikoen for kast. Undgå derfor at save i skæreområdet mellem kl. 12 og 3 på klingen.

For at fælde mod venstre skal træets nederste del føres mod højre. Hold klingen lidt på skrå, og før den med bestemt bevægelse skråt ned til højre. Tryk samtidigt på stammen med klingebeskyttelsen. Sæt klingen på træet i området mellem kl. 3 og 5 på klingen. Giv fuld gas, inden du sætter klingen på træet.

For at fælde mod højre skal træets nederste del føres mod venstre. Hold klingen lidt på skrå, og før den skråt opad til højre. Sæt saven på træet i området mellem kl. 3 og 5, så klingens rotationsretning fører træets nederste del mod venstre.

For at fælde træet fremad skal træets nederste del trækkes bagud. Træk klingen bagud med en hurtig og bestemt bevægelse.

Kraftigere stammer, dvs. de stammer, hvor der lægges an, skal saves fra to sider. Bedøm først stammens faldretning. Sav først på faldsiden. Sav derefter stammen omkuld fra den anden side. Savetrykket tilpasses efter stammens tykkelse og træsortens hårdhed. Tyndere stammer behøver et kraftigt savetryk, medens kraftigere stammer kræver et lettere savetryk.

Hvis stammerne står meget tæt, tilpasses ganghastigheden derefter. Hvis klingen kører fast i en stamme, må maskinen aldrig rykkes løs. Ellers kan klingen, vinkelgearet, styrestangen eller styret ødelægges. Slip håndtagene, tag fat i styrestangen med begge hænder, og træk maskinen langsomt løs.

ARBEJDSTEKNIK

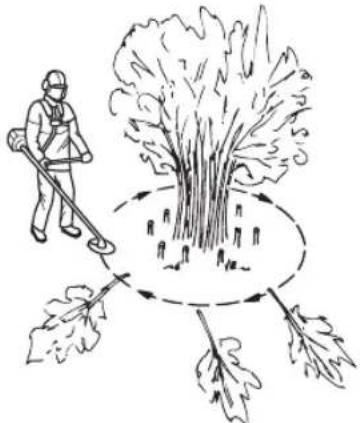

Buskrydning med savklinge

• Smalle stammer og buske mejes ned. Arbejd med svingende bevægelser fra side til side.
• Prøv at kappe flere stammer i samme savbevægelse. I forbindelse med rydning af stauder ryddes først omkring selve stauden. Begynd med at save høje stubbe i staudens yderdel af for at undgå, at saven sætter sig fast. Kap derefter stubbene i den ønskede højde. Prøv derefter at komme ind med savklingen og save fra midten af stauden. Hvis det alligevel skulle være svært at komme til, så kap større stubbe, og lad stammerne falde til jorden. Derved mindskes risikoen for, at saven sætter sig fast.

Græsrydning med græsklinge

• Græsklinger og græsknive må ikke anvendes til træagtige stilke.
• Til alle former for højt eller kraftigt græs anvendes en græsklinge.
• Græs mejes ned fra side til side, hvor bevægelsen fra højre mod venstre kaldes rydningsmomentet, og bevægelsen fra venstre mod højre kaldes returnmomentet. Lad klingen arbejde i venstre side (placeret mellem klokken 8 og 12).

Hvis klingen vippes lidt mod venstre under græsrydning, samles græsset i en stribe, som gør opsamlingsarbejdet lettere, f.eks. med en rive. Sørg for at arbejde rytmisk. Stå stabilt med fødderne let spredte. Ryk fremad efter returnmomentet, og stil dig igen stabilt. Lad støttekoppen hvile let mod jorden. Den bruges til at beskytte klingen mod belægning af jord. Nedsæt risikoen for, at materialet skal vikle sig rundt om klingen, ved at overholde følgende regler:

1 Arbejd altid med fuld gas.

Undgå afskåret materiale ved returnomentet.

• Stands motoren, løsn selen, og placer maskinen på jorden, inden du opsamler det afskårne materiale.

• Hold trimmerhovedet lige over jorden, og hold det i vinkel. Det er linens ende, som udfører arbejdet. Lad linen arbejde i sit eget tempo. Pres aldrig linen ind i det materiale, som skal fjernes.

Linen fjerner nemt græs og ukrudt tæt ved mure, stakitter, træer og rabatter, men kan også beskadige ømtålelig bark på træer og buske og forvolde skade på hegnspæle. - Nedsæt risikoen for skader på planterne ved at afkorte linen til 10-12 cm, og nedsæt motoromdrejningstallet.

Renskrabning

• Skrabningsteknikken fjerner al uønsket vegetation. Hold trimmerhovedet lige over jorden, og hold det på skrå. Lad linens ende gå imod jorden rundt om træ, stolper, statuer og lignende. OBS! Denne teknik øger slitagen på linen.

• Linen slides hurtigere og skal føres frem oftere ved arbejde mod sten, tegl, beton, metalstakit etc. end ved kontakt med træ og træstakit.

ARBEJDSTEKNIK

• Ved trimning og skrabning skal du bruge mindre end fuld gas (80%), så linen holder længe, og trimmerhovedet slides mindre.

Klipning

• Trimmeren er perfekt til at slå græs på steder, hvor det er svært at komme til med en almindelig plæneklipper. Hold linen parallelt med jorden ved klipning. Undgå at trykke trimmerhovedet ned mod jorden, da dette kan ødelægge græsplanen og beskadige redskabet.

Den roterende lines ventilationsvirkning kan bruges til en nem og hurtig rengøring. Hold linen parallelt med og over de overflader, der skal fejes, og før redskabet frem og tilbage.

• Ved klipning og fejning skal du bruge fuld gas for at få et godt resultat.

VEDLIGEHOLDELSE

Karburator

Justering af tomgang (T)

Kontroller, at luftfilteret er rent. Når tomgangen er indstillet korrekt, skal skæreudstyret ikke rotere. Hvis en justering er nødvendig, skal T-skruen spændes (med uret), mens motoren kører, indtil skæreudstyret begynder at rotere. Løsn skruen (mod uret), indtil skæreudstyret standser. Det korrekte tomgangsomdrejningstal er nået, når motoren kører jævnt i alle positioner, med god margen til det omdrejningstal, hvor skæreudstyret begynder at rotere.

(533RS)

(543RS, 553RS)

ADVARSEL! Hvis

tomgangsomdrejningstallet ikke kan justeres, så skæreudstyret står stille, skal du kontakte din forhandler/dit serviceværksted. Brug ikke maskinen, før den er indstillet korrekt eller repareret.

Luftfilter

Luftfilteret skal rengøres regelmæssigt for støv og snavs for at undgå:

Karburatorforstyrrelser. - Startproblemer. - Dårlig effekt. - Unødvendig slitage på motorens dele. - Unormalt højt brændstofforbrug.

(533RS)

(543RS, 553RS)

Rengør filteret efter 25 timers drift eller oftere, hvis forholdene er usædvanligt støvede.

Rengøring af luftfilter

(543RS, 553RS)

Afmonter luftfilterdækslet, og fjern filteret. Vask det i varmt sæbevand. Sørg for, at filteret er helt tørt, når det genmonteres.

Et brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmæssigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.

VEDLIGEHOLDELSE

Efter rengøring skal skumplastfilteret smøres med olie. Se anvisningerne i afsnittet Indsmøring af skumplastfilter i olie.

Indsmøring af skumplastfilter i olie

(533RS)

Brug altid HUSQVARNA filterolie art. nr. 531 00 92-48. Filterolien indeholder opløsningsmiddel, så den er nem at fordele jævnt i filtret. Undgå derfor kontakt med huden.

Læg filteret i en plastpose, og påfyld filterolien. Tryk på plastposen for at fordele olien. Tag filteret i plastposen ud, og hæld den overskydende olie fra, inden filteret monteres i maskinen. Brug aldrig almindelig motorolie. Den synker meget hurtigt ned gennem filteret og lægger sig på bunden.

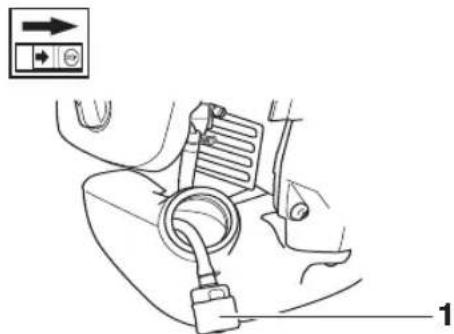

Brændstoffilter

1 Brændstoffilter

Hvis motoren kører tør for brændstof, skal tankdækslet og brændstoffilteret kontrolleres for blokering.

Vinkelgear

Vinkelgearet er fra fabrikken blevet fyldt med en passende mængde fedt. Inden maskinen tages i brug, bør man dog kontrollere, at gearet er fyldt 3/4 op med fedt. Brug HUSQVARNA specialfedt.

Smøremidlet i gearhuset skal normalt blot udskiftes i forbindelse med eventuelle reparationer.

Tændrør

Tændrørets tilstand påvirkes af:

• En forkert indstillet karburator.
• En forkert olieblanding i brændstoffet (for meget eller forkert olie).
• Et snavset luftfilter.

Disse faktorer forårsager belægninger på tændrørets elektroder og kan forårsage driftsforstyrrelser og startproblemer.

(533RS, 543RS) Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere tændrøret, inden der gøres noget andet. Hvis tændrøret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,9-1,0 mm. Tændrøret bør udskiftes efter ca. en måneds drift, eller hvis det er nødvendigt, endnu tidligere.

(553RS) Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere tændrøret, inden der gøres noget andet. Hvis tændrøret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,6-0,7 mm. Tændrøret bør udskiftes efter ca. en måneds drift, eller hvis det er nødvendigt, endnu tidligere.

BEMÆRK! Brug altid anbefalet tændrørstype! Forkert tændrør kan ødelægge stempel/cylinder. Kontroller, at tændrøret har såkaldt radiostøjdæmpning.

VEDLIGEHOLDELSE

Fejlfinding

Startfejl
Kontrollér Mulig ørsag Afhjælpning
Stopknap Stopposition Sæt stopkontakten i startstilling.
Starhager Bindende spærhager		Juster eller udskift spærhager.
		Rengør omkring spærhagerne.
		Kontakt et autorisert serviceværksted.
Brændstoffank Forkert brændstof pafydtd Tøm den, og brug korrekt brændstof.
Karburator	Justering af tomgangsomdrejningstallet	Juster tomgangshastigheden med T-skruen.
Gnistdannelse (ingen gnist)	Tændrør er kontamineret eller vådt Sørg for, atændrør er tør og rent.
	Tændrørets gnistgab er forkert.	Rensændrør. Kontrollér, at elektrodeafstanden er korrekt. Sørg for, atændrør har sikkaldt radiostødempning.
		Se de tekniske data for korrekt elektrodeafstand.
Tændrør Tændrøret er løst. Spænd tændrøretigen
Brændstofffilter Stoppet brændstofffilter	Udskift brændstofffilter

Motoren starter, men bliver/DD med at kore.
Kontrollé Mulig ársag Mulig lösning
Brændstoffank Forkert brændstoff pafylidt Tøm den, og brug korrekt brændstof
Karburator Motoren gär ikke i tomgang korrekt. Kontakt dit serviceværksted.
Luftfilter Tilstoppet luftfilter Rengør luftfilteret.
Brændstofffilter Stoppet brændstofffilter	Udskift brændstofffilter

VEDLIGEHOLDELSE

Vedligeholdelsesskema

Nedenfor vises en oversigt over det vedligeholdelsesarbejde, der skal udføres på maskinen. De fleste af punkterne er beskrevet i afsnittet Vedligeholdelse. Brugeren må kun udføre den form for vedligeholdelses- og servicearbejde, der beskrives i denne brugsanvisning. Mere omfattende arbejde skal udføres af et autoriseret serviceværksted.

Vedligeholdelse	Dagligteffersyn	Ugentlgeteffersyn	Månedligteffersyn
Rengør maskinen uvdenvigt. X
Kontroller, at selen er intakt. X
Kontroller, at gasreguleringsspærren og gasreguleringfungerer i sikkerhedsmæessigt henseende.	X
Kontroller, at handtaget og styret er intakte og ordentlichfastgjorte.	X
Kontroller, at stopkontakten fungerer. X
Kontroller, at skærudstyret ikke roterer i tomgang. X
Rens luftfilteret. Udskift om nødvendigt. X
Kontroller, at beskyttelsen er intakt og fri for revner. Udskiftbeskyttelsen, hvis den har været udsat for slag eller har revner.	X
Kontroller, at klingen er centreret ordentlich, er godt skarp og ikkehar revner. En ikke-centreret kinge kan forårsage vibrationener,som kan beskadige maskinen.	X
Kontroller, at trimmerhovedet er intakt og ikke har revner. Udskifttrimmerhovedet om nødvendigt.	X
Kontroller, at skærudstyrets læsemotrik er spændt korrekt. X
Sørg for, at klingens transportbeskyttese er hel, og at den kansættes ordentlich fast.	X
Kontroller, at skruer og møtrikker er spændte. X
Kontroller, at hverken motor, tank eller brændstofrør lakkerbrændstof.	X
Kontroller startmotoren og dens startsnor. X
Rengør tændrøret uvdenvigt. Afmonter det, og kontrollerelektrodeafstanden. Juster afstanden til 0,6-0,7 mm, eller udskifttændrøret. Kontroller, at tændrøret har sakaldt radiostøjdempning.		X
Rengør karburatoren uvdenvigt og rummet omkring den. X
Kontroller, at vinkelgearet er fyldt 3/4 op med smoremiddel. Fyldspecialfddt på om nødvendigt.		X
Kontroller, at brændstofffilteret er rent, og at der ikke er sprækkereller andre defekter i brændstofslangen. Udskift den omnødvendigt.			X
Kontroller alle kabler og til Slutninger. X
Udskift tændrøret. Kontroller, at tændrøret har sakaldtradiostøjdempning.			X

TEKNISKE DATA

Tekniske data

Tekniske data 533RS 543RS 553RS

Motor

Cylindervolumen, cm3 29,5 40,1 50,6

Cylinderdiameter, mm 38,0 40,5 45,5

Omdrejningstal på udgående aksel, o/min 7880 8570 9285

Maks. motoreffekt iht. ISO 8893, kW/ o/min 1,0/8500 1,5/9000 2,3/9500

Tændingssystem

Taendrør	NGK	NGK	NGK
	CMR7H-10	CMR7H-10	CMR7H-10
Elektrodeafstand, mm	0,9-1,0	0,9-1,0	0,6-0,7

Brændstof-/smøresystem

Volumen benzintank, liter 0,75 0,75 0,8

Vægt

Vægt uden benzin, skæreudstyr og beskyttelse, kg 5,9 7,8 8,4

Støjemissioner

(se anm. 1)

Lydeffektniveau, målt dB(A) 114 112 116

Lydeffektniveau, garanteret LwA dB(A) 117 115 119

Lydniveauer

(se anm. 2)

Ækvivalent lydtryksniveau ved brugerens ører målt i henhold til EN ISO 11806 og ISO 22868, dB(A):

Udstyret med trimmerhoved (original) 100 99 103

Udstyret med græsklinge (original) 97 97 103

Udstyret med savklinge (original) 97 103

Vibrationsniveauer

(se anm. 3)

Ækvivalente vibrationsniveauer (a_hv,eq) i håndtag målt i henhold til EN ISO 11806 og ISO 22867, m/s²

Udstyret med trimmerhoved (original), venstre/højre 3,2/4,0 3,9/2,9 5,0/7,1

Udstyret med græsklinge (original), venstre/højre 2,4/2,5 3,1/3,1 4,9/5,7

Udstyret med savklinge (original), venstre/højre 5,7/4,6 5,8/4,6

Anm. 1: Emission af støj til omgivelserne målt som lydeffekt (L_WA) i henhold til Rådets direktiv 2000/14/EF. Rapporteret lydeffektniveau for maskinen er målt med det originale skæreudstyr, der giver det højeste niveau. Forskellen mellem garanteret og målt lydeffekt er, at den garanterede lydeffekt også omfatter spredning i måleresultatet og variationerne mellem forskellige maskiner af samme model i henhold til direktivet 2000/14/EF.

Anm. 2: Rapporterede data for ækvivalent lydtryksniveau for maskinen har en typisk statistisk spredning (standardafvigelse) på 1 dB(A).

Anm. 3: Rapporterede data for et ækvivalent vibrationsniveau har en typisk statistisk spredning (standardafvigelse) på 1 m/s².

TEKNISKE DATA

533RS

Godkendt tilbehør Type		Beskytelse til skæreudstyr, Art. nr.
Græsklinge/græskniv	Grass 255-4 1" (Ø 255 4-tænder) 503	93 42-02
	Multi 255-3 1" (Ø 255 3 tænder) 503	93 42-02
Plastknife	Tricut Ø 300 m (separate klinger har reservedelsnummer 531 01 77-15)	503 93 42-02
Trimmerhoved	Superauto II 503 93 42-02
	T25 503 93 42-02
	T35, T35x (Line med Ø 2,4-3,0 mm)	503 93 42-02
Støttekop Fast -

543RS, 553RS

Godkendt tilbehør	Type	Beskyttelese til skæreudstyr, Art. nr.
Græsklinge/græskniv	Multi 255-3 (Ø 255 3 tänder) 537 33	6-03
	Grass 275-4 (Ø 275 4 tänder) 537 33	16-03
	Multi 330-2 (Ø 330 2 tänder) 537 33	6-03
	Multi 300-3 (Ø 300 3 tänder) 537 33	6-03
Savklinge	Scarlet 200-22 (Ø 200 22 tänder) 501	32 04-02
	Scarlet 225-24 (Ø 225 24 tänder) 502	03 94-06
Plastknife	Tricut Ø 300 m (separate klinger harreservedelsnummer 531 01 77-15)	537 33 16-03
Trimmerhoved	T35, T35x (Line med Ø 2,4-3,0 mm) 5	37 33 16-03
	S35 (Line med Ø 2,4-3,0 mm)	537 33 16-03
	T45x (Line med Ø 2,7-3,3 mm)	537 33 16-03
	S II	537 33 16-03
Støttekop	Fast	-

TEKNISKE DATA

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf. [phone], erklærer hermed, at rydningsavene Husqvarna 533RS, 543RS og 553RS fra 2016 årgangsserienummer og fremad (året angives i klartekst på typeskiltet plus et efterfølgende serienummer), opfylder forskrifterne i RÅDETS DIREKTIV:

• af den 17. maj 2006 "angående maskiner" 2006/42/EF.
• af den 26. februar 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU.
• af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF. Overensstemmelsesvurdering udført i henhold til Bilag V. Oplysninger om støjemissioner fremgår af kapitlet Tekniske data.

Følgende standarder er opfyldt:

EN ISO 12100:2010, CISPR 12:2007+A1:2009, EN ISO 11806-1:2011, EN ISO 14982:2009

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har foretaget frivillig typgodkendelse for Husqvarna AB. Certifikaterne har nummer: SEC/11/2317 - 533RS, SEC/11/2318 - 543RS, SEC11/2319 - 553RS. Huskvarna, den 30. marts 2016

På Gaa

Per Gustafsson, udviklingschef (Autoriseret repræsentant for Husqvarna AB og ansvarlig for teknisk dokumentation.)

MERKIEN SELITYKSET

Tunnukset

Regelmæssig rengøring er nødvendig.

Visuel kontrol.

Hvad er hvad på ryddesaven? 224

GENERELLE SIKKERHEDSINSTRUKTIONER

Vigtigt 225

Hvad er hvad på ryddesaven?

1 Klinger 2 Påfyldning af smøremiddel, vinkelgear 3 Vinkelgear 4 Værn for skæreudstyr 5 R i g g r ø r 6 Startgasknap 7 Stopkontakt 8 Gashåndtag 9 Gashåndtagsspærre 10 Ophængsløkke 11 Cylinderdæksel 12 Starthåndtag 13 Brændstoftank 14 Chokeregulator 15 Luftfilterdæksel

16 Styre 17 Løsemøtrik 18 Støtteflange 19 Støttekop 20 Medbringer 21 Styreklemme 22 Brugervejledning 23 Transportbeskyttelse 24 Nøgle til klingemøtrik 25 Låsestift 26 Sele 27 Brændstofpumpe 28 Skærmforlænger 29 Trimmerhoved 30 Skruetrækker

GENERELLE SIKKERHEDSINSTRUKTIONER

Hold klingens tænder godt og korrekt slebet! Følg vores anbefalinger. Se også instruktionen på klingens emballage.

ADVARSEL! Ved arbejde med ryddesaven skal den altid hægtes fast i selen. Ellers kan du ikke manøvrere ryddesaven sikkert, og dette kan føre til skader på dig selv eller andre. Brug aldrig en sele med fejl på hurtigudløseren.

Hurtigudløser

Foran sidder der en let tilgængelig hurtigudløser. Brug den, hvis motoren begynder at brænde, eller i en anden nødsituation, hvor det er vigtigt, at man hurtigt kommer løs fra sele og maskine.

Jævn skulderbelastning

1 Hvis du har spildt brændstof på den. Tør al spild op og lad benzinresterne fordampe. 2 Hvis du har spildt brændstof på dig selv eller dit tøj, skift tøj. Vask de kropsdele, der har været i kontakt med brændstof. Brug sæbe og vand. 3 Hvis maskinen lækker brændstof. Kontroller regelmæssigt for lækage fra tankdæksel og brændstofledninger.

Skovrydning med savklinge

Buskrydding med sagblad

Gressrydding med gressklinge

Luftfilteret må rengjøres regelmessig for støv og smuss for å unngå:

• Forgasserforstyrrelser.
• Startproblemer.
• Dårligere effekt.
• Unødvendig slitasje på motorens deler.
• Unormalt høyt brennstofforbruk.

(533RS)

(543RS, 553RS)

Hvis motoren ikke får tilstrekkelig drivstofftilførsel, kontrollerer du om tanklokket eller drivstoffilteret er tilstoppet.

Vinkelgir

Vinkelgiret leveres fra fabrikken fylt med en passende mengde fett. Før maskinen tas i bruk bør man likevel kontrollere at giret er 3/4 fylt med fett. Bruk HUSQVARNA spesialfett.

EF-erklæring om samsvar

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf. [phone], forsikrer hermed at ryddesagene Husqvarna 533RS, 543RS og 553RS fra 2016 års serienummer og fremover (året oppgis i klartekst på typeskiltet pluss et etterfølgende serienummer), tilsvarer forskriftene i RÅDSDIREKTIV:

• fra 17. maj 2006, "om maskiner" 2006/42/EF.
• af 26. februar 2014 "om elektromagnetisk kompatibilitet" 2014/30/EU.
• af 8. maj 2000 "om støj fra maskiner i det fri" 2000/14/EF. Overensstemmelsesvurdering udført i henhold til bilag V. For oplysninger om støjudledning, se kapitlet Tekniske data.

Huskvarna 30. marts 2016

På Gå

Huskvarna, 30. marts 2016

På Gå
