Type de produit	Débroussailleuse
Marque	Husqvarna
Modèle	533RS
Moteur - Cylindrée	29,5 cm³
Moteur - Puissance maxi	1,0 kW / 8500 tr/min
Régime maxi recommandé (moteur)	11500 tr/min
Régime de l'axe sortant	7880 tr/min
Alimentation - Type de carburant	Mélange essence-huile 2 temps (1:50)
Alimentation - Capacité réservoir	0,75 L
Poids (sans carburant, équipement de coupe ni dispositifs de sécurité)	5,9 kg
Équipements de coupe homologués	Lame à herbe (Ø 255 mm 4 dents), Tête de désherbage Superauto II, T25, T35/T35x, Couteaux en plastique Tricut Ø 300 mm
Système d'allumage - Bougie	NGK CMR7H-10, écartement 0,9 - 1,0 mm
Niveau de puissance sonore garanti	117 dB(A)
Niveau de vibrations équivalent (tête de désherbage)	3,2 / 4,0 m/s² (gauche/droite)
Sécurité - Dispositifs	Blocage d'accélération, bouton d'arrêt, protection de l'équipement de coupe, système anti-vibrations, harnais avec libération rapide
Entretien périodique	Nettoyage filtre à air toutes les 25 h, vidange carburant pour stockage, graissage renvoi d'angle
Fonctions principales	Débroussaillage, désherbage, coupe d'herbe épaisse, dégagement de bosquets

FOIRE AUX QUESTIONS - 533RS HUSQVARNA

Comment démarrer la débroussailleuse 533RS ?

Mettre le contacteur d'arrêt en position démarrage. Tirer la commande de starter. Actionner la pompe à carburant jusqu'à ce que le carburant commence à remplir la poche. Placer la machine au sol, tenir la poignée du lanceur et tirer lentement jusqu'à sentir une résistance, puis tirer énergiquement. Dès que le moteur démarre, remettre le starter en position initiale et donner rapidement les pleins gaz pour désactiver l'accélération de démarrage.

Quel mélange de carburant utiliser ?

Utiliser un mélange essence-huile deux temps à 2% (1:50). Essence sans plomb d'indice d'octane minimum 90 (RON) et huile deux temps de haute qualité, de préférence Husqvarna. Ne jamais utiliser d'huile pour moteurs hors-bord ou quatre temps.

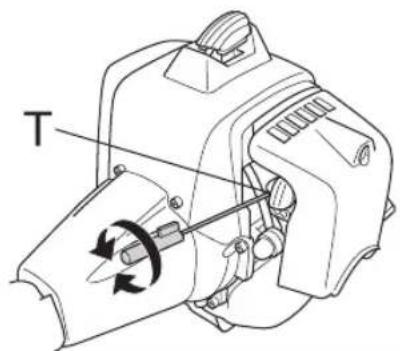

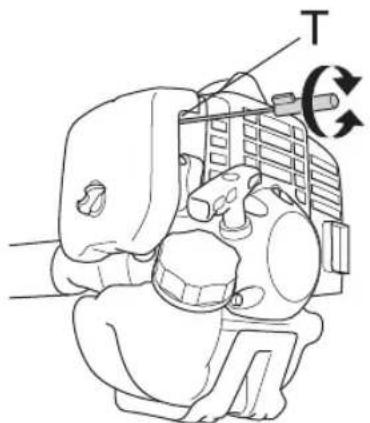

Comment régler le ralenti du moteur ?

Vérifier que le filtre à air est propre. Avec le moteur en marche, fermer la vis T (dans le sens horaire) jusqu'à ce que l'équipement de coupe commence à tourner, puis ouvrir (sens antihoraire) jusqu'à ce qu'il s'arrête. Le ralenti correct est obtenu lorsque le moteur tourne régulièrement sans faire tourner l'équipement de coupe.

Comment changer la lame de coupe ?

Arrêter le moteur et débrancher le câble de la bougie. Bloquer l'axe à l'aide de la goupille d'arrêt. Desserrer l'écrou central (filetage à gauche, tourner dans le sens horaire pour desserrer). Retirer l'ancienne lame et monter la nouvelle en respectant l'ordre : lame, bol de garde au sol, bride de support. Serrer l'écrou à 35-50 Nm dans le sens antihoraire.

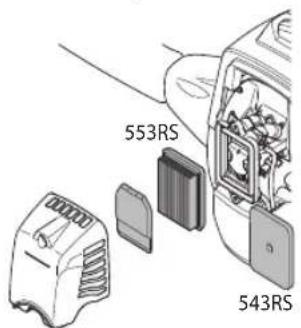

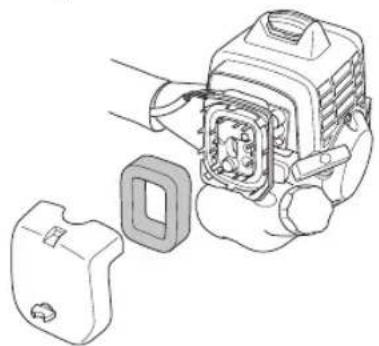

Comment nettoyer le filtre à air ?

Déposer le capot du filtre, retirer le filtre en mousse. Le laver à l'eau chaude savonneuse, bien rincer et sécher. Huiler le filtre avec de l'huile spéciale Husqvarna en le malaxant dans un sac plastique. Presser l'excès d'huile et remettre en place. Nettoyer toutes les 25 heures de fonctionnement.

Quelle est la distance de sécurité à respecter ?

L'utilisateur doit s'assurer qu'aucune personne ou animal ne s'approche à moins de 15 mètres pendant le travail. En cas de plusieurs utilisateurs, la distance minimale est de 15 mètres.

Comment entreposer la machine pour une longue période ?

Vider le réservoir de carburant. Nettoyer la machine. Effectuer toutes les mesures d'entretien. Monter la protection de transport sur la lame. Sécuriser la machine pendant le transport. Retirer le chapeau de bougie pour éviter tout démarrage accidentel.

Que faire en cas de rebond de la machine ?

Si la lame heurte un objet fixe, la machine peut être projetée violemment. Pour réduire le risque, éviter d'utiliser la zone 12h-15h de la lame, travailler à plein régime et utiliser l'équipement de coupe approprié. Toujours porter les équipements de protection.

Quels sont les équipements de protection obligatoires ?

Protège-oreilles homologués, protège-yeux (lunettes ou visière), gants, bottes antidérapantes, vêtements résistants, pantalons longs. Une trousse de premiers secours doit être disponible.

Comment vérifier l'état de la bougie ?

Déposer la bougie, nettoyer les électrodes. Vérifier l'écartement : 0,9 - 1,0 mm pour le modèle 533RS. Remplacer la bougie une fois par mois ou si elle est encrassée. Utiliser une bougie NGK CMR7H-10 avec antiparasite.

MODE D'EMPLOI 533RS HUSQVARNA

AVERTISSEMENT ! Utilisés de manière négligée ou erronée, les débroussailleuses et les coupe-herbes peuvent devenir des outils dangereux pouvant occasionner des blessures graves, voire mortelles pour l'utilisateur ou d'autres personnes. Il est très important de bien comprendre les instructions du mode d'emploi.

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

Toujours utiliser :

• Portez un casque de protection là où il y a risque de chute d'objets.
• Protecteurs d'oreilles homologués.
• Des protège-yeux homologués.

Régime maxi. recommandé de l'axe sortant, tr/min

max 10000 rpm

Ce produit est conforme aux directives CE en vigueur.

L'utilisateur de la machine doit s'assurer qu'aucune personne ou animal ne s'approche à moins de 15 mètres pendant le travail.

Les machines équipées de lames d'éclaircissage ou de disques à herbe peuvent être projetées violemment d'un côté quand la lame heurte un objet fixe. Ce phénomène est appelé rebond. La lame peut amputer un bras ou une jambe. Veiller à ce que les personnes et les animaux soient toujours à au moins 15 mètres de la machine.

Toujours porter des gants de protection homologués.

Utiliser des bottes antidérapantes et stables.

Starter : Tirer la commande de starter.

Pompe à carburant

Émissions sonores dans l'environnement selon la directive de la Communauté européenne. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.

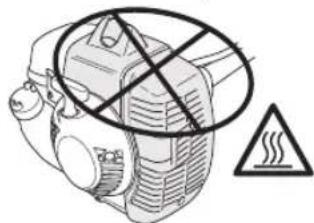

Maintenez toutes les parties de votre corps à distance des surfaces chaudes et brûlantes.

La plaque signalétique indiquant le numéro de série. yyy est l'année de production, ww est la semaine de production.

Les autres symboles/autocollants présents sur la machine concernant des exigences de certification spécifiques à certains marchés.

Couper le moteur avant tout contrôle ou réparation en plaçant le bouton d'arrêt sur la position STOP.

Toujours porter des gants de protection homologués.

Un nettoyage régulier est indispensable.

Examen visuel.

Le port de protège-yeux homologués est obligatoire.

yyyywwxxxxxx

SOMMAIRE

Sommaire - Contrôler les points suivants

EXPLICATION DES SYMBOLES

Symboles

SOMMAIRE

Sommaire 97

Contrôler les points suivants avant la mise en marche : 97

INTRODUCTION

Cher client, 98

QUELS SONT LES COMPOSANTS ?

Quels sont les composants de la débroussailleuse ? 99

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Important ! 100

Équipement de protection personnelle 100

Équipement de sécurité de la machine 101

Équipement de coupe 104

MONTAGE

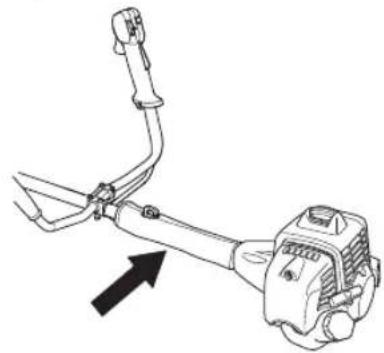

Montage du guidon et de la poignée d'accélération 108

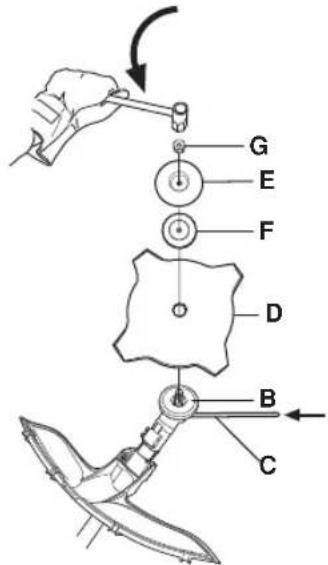

Montage de la lame et de la tête de désherbage. 108

Montage de la protection de transport

Adaptation du harnais et de la débroussailleuse.

MANIPULATION DU CARBURANT

Sécurité carburant

Carburant

Remplissage de carburant

DÉMARRAGE ET ARRÊT

Contrôles avant la mise en marche

Démarrage et arrêt

TECHNIQUES DE TRAVAIL

Méthodes de travail

ENTRETIEN

Carburateur

Filtre à air

Filtre à carburant

Renvoi d'angle 123

Bougie 123

Schéma d'entretien 125

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques 126

Déclaration CE de conformité 128

Avant la mise en marche :

Lire attentivement le manuel d'utilisation.

AVERTISSEMENT ! Une exposition prolongée au bruit risque de causer des lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agréés.

AVERTISSEMENT ! Ne jamais modifier sous aucun prétexte la machine sans l'autorisation du fabricant. N'utiliser que des accessoires et des pièces d'origine. Des modifications non autorisées et l'emploi d'accessoires non homologués peuvent provoquer des accidents graves et même mortels, à l'utilisateur ou à d'autres personnes.

AVERTISSEMENT ! Utilisés de manière négligente ou erronée, les débroussailleuses et les coupe-herbes peuvent devenir des outils dangereux pouvant occasionner des blessures graves, voire mortelles pour l'utilisateur ou d'autres. Il est très important de lire attentivement et de bien comprendre les instructions contenues dans ce mode d'emploi.

INTRODUCTION

Cher client,

Félicitations pour ce choix d'un produit Husqvarna. Husqvarna a vu le jour en 1689 lorsque le roi Karl XI décida de construire un arsenal pour la fabrication des mousquets au bord de la rivière Huskvarna. Le choix de l'emplacement était logique puisque la rivière Huskvarna servait à produire de l'énergie hydraulique et constituait donc une sorte de centrale hydraulique. En plus de 300 ans d'existence, l'usine Husqvarna a fabriqué de nombreux produits, depuis les cuisinières à bois jusqu'aux équipements de cuisine modernes, sans oublier les machines à coudre, les bicyclettes, les motos, etc. La première tondeuse à moteur a été lancée en 1956, suivie en 1959 de la première tronçonneuse. C'est dans ce secteur que Husqvarna est actif aujourd'hui.

Husqvarna est aujourd'hui un des plus grands fabricants du monde de produits destinés à l'entretien des forêts et des jardins. La qualité et les performances sont nos priorités. Notre concept d'affaires est de développer, fabriquer et commercialiser des produits à moteur pour l'entretien des forêts et des jardins et pour les entreprises de construction et d'aménagement des sols. L'objectif d'Husqvarna est aussi d'être à la pointe du progrès en matière d'ergonomie, de facilité d'utilisation, de sécurité et de protection de l'environnement; un grand nombre d'innovations ont été développées pour améliorer les produits dans ces domaines.

Nous sommes persuadés que vous approuverez la qualité et les performances de nos produits pendant de longues années. L'achat d'un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n'a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l'adresse de l'atelier d'entretien le plus proche.

Nous espérons que cette machine vous donnera toute satisfaction et qu'elle vous accompagnera pendant de longues années. N'oubliez pas que ce manuel d'utilisation est important. En suivant les instructions qu'il contient (utilisation, révision, entretien, etc.), il est possible d'allonger considérablement la durée de vie de la machine et d'augmenter sa valeur sur le marché de l'occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d'utilisation au nouveau propriétaire.

Nous vous remercions d'utiliser un produit Husqvarna !

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

QUELS SONT LES COMPOSANTS ?

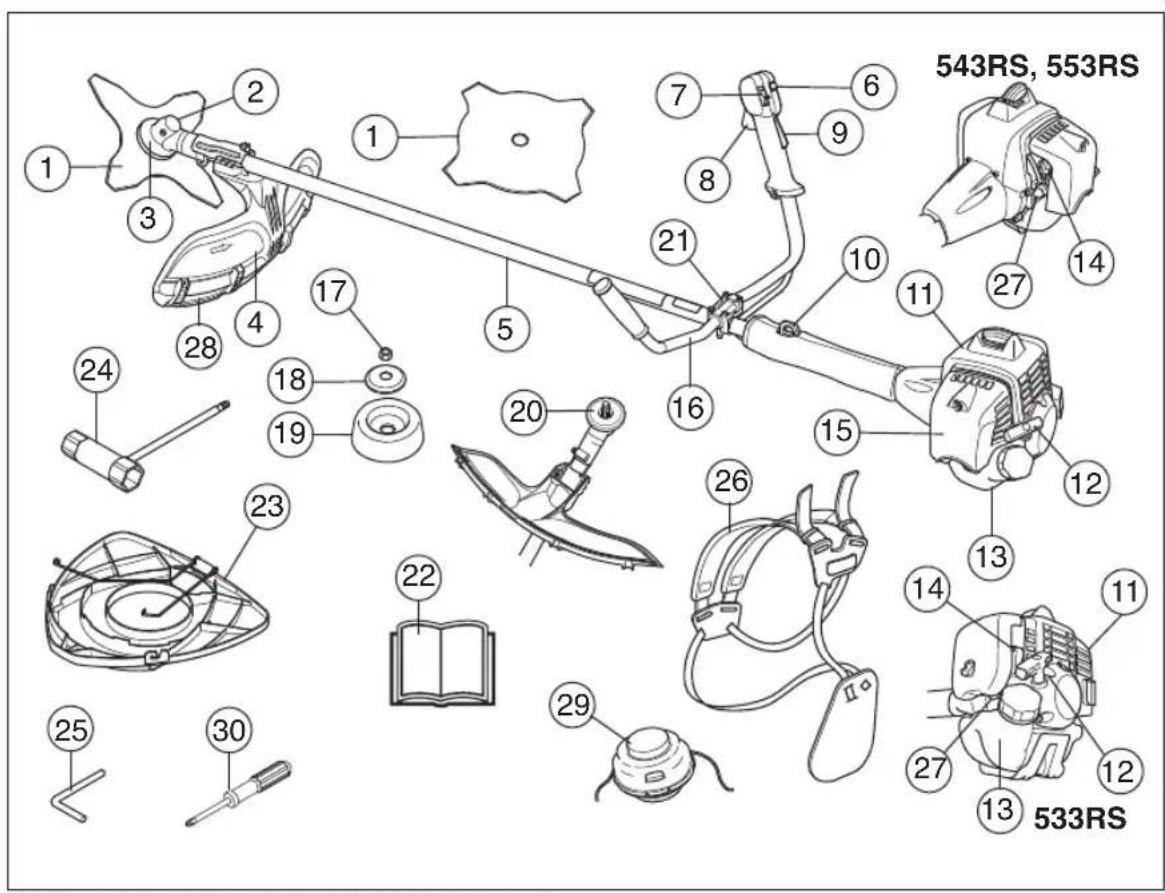

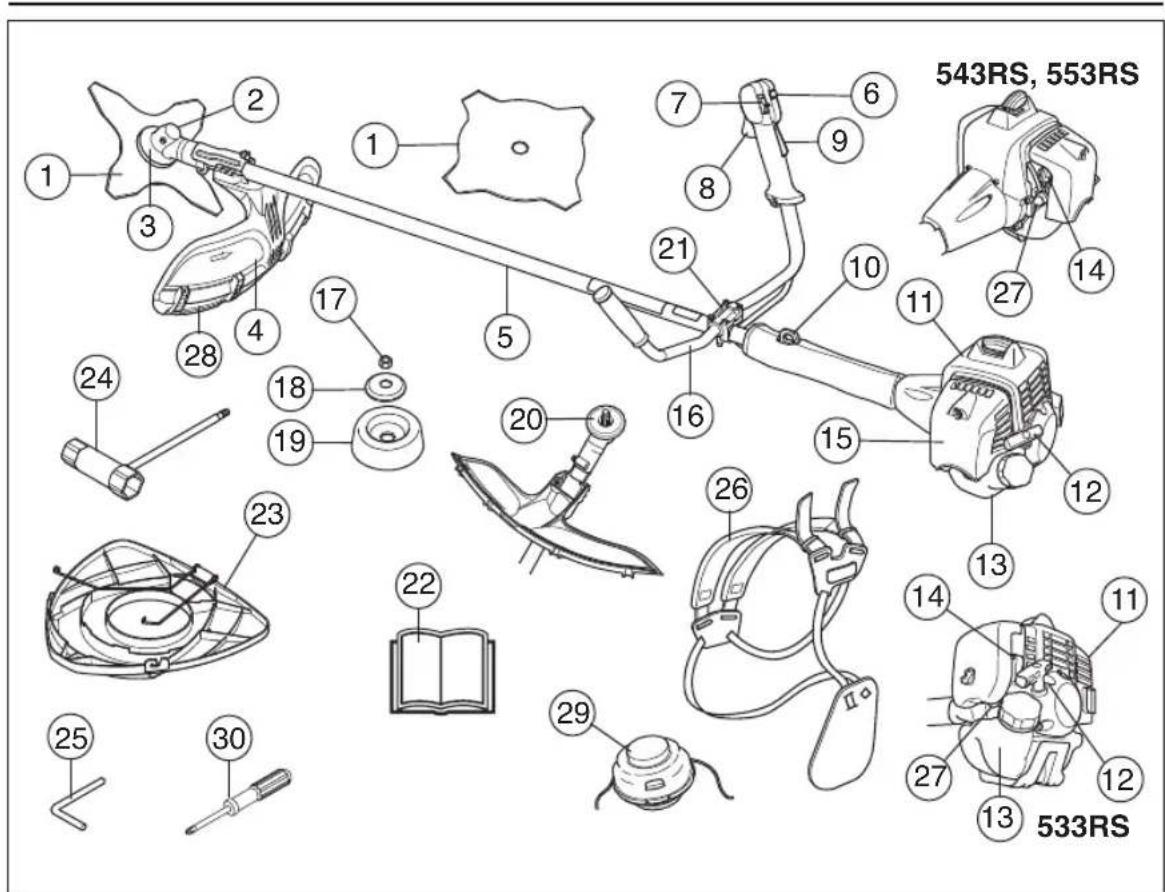

Quels sont les composants de la débroussailleuse ?

1 Lame 2 Ravitaillement en lubrifiant, renvoi d'angle 3 Renvoi d'angle 4 Protection pour l'équipement de coupe 5 Tube de transmission 6 Bouton de l'accélération au démarrage 7 Bouton d'arrêt 8 Commande de l'accélération 9 Blocage de l'accélération 10 Œillet de suspension 11 Capot de cylindre 12 Poignée de lanceur 13 Réservoir d'essence 14 Commande de starter 15 Carter de filtre à air

16 Guidon 17 Contre-écrou 18 Bride de support 19 Bol de garde au sol 20 Toc d'entraînement 21 Bride de serrage du guidon 22 Manuel d'utilisation 23 Dispositif de protection pour le transport 24 Clé pour l'écrou de lame 25 Goupille d'arrêt 26 Harnais 27 Pompe à carburant 28 Extension de protection 29 Tête de désherbage 30 Tournevis

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Important !

IMPORTANT !

La machine est donc uniquement pour le désherbage.

Les seuls accessoires pouvant utiliser le moteur comme source motrice sont les équipements de coupe que nous recommandons au chapitre Caractéristiques techniques.

La législation nationale ou locale peut réglementer l'utilisation. Respectez la législation en vigueur.

Ne jamais utiliser la machine en cas de fatigue ou de maladie, d'ingestion d'alcool, de drogues ou de certains médicaments pouvant agir sur la vision, la capacité de jugement ou la coordination.

Utiliser les équipements de protection personnelle. Voir au chapitre "Équipement de protection personnelle".

Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au modèle original.

Ne jamais utiliser une machine qui n'est pas en parfait état de marche. Appliquer les instructions de maintenance et d'entretien ainsi que les contrôles de sécurité indiqués dans ce manuel d'utilisation.

Certaines mesures de maintenance et d'entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir les instructions à la section Maintenance.

Tous les capots, toutes les protections et toutes les poignées doivent avoir été montées avant d'utiliser la machine. Vérifier que le capuchon de la bougie et le câble d'allumage sont en bon état afin d'éliminer tout risque de choc électrique.

L'utilisateur de la machine doit s'assurer qu'aucune personne ou animal ne s'approche à moins de 15 mètres pendant le travail. Lorsque plusieurs utilisateurs travaillent dans une même zone, il convient d'observer une distance de sécurité égale au moins au double de la longueur de l'arbre, mais jamais moins de 15 mètres.

Effectuez une inspection générale de la machine avant de l'utiliser, voir le Calendrier de maintenance.

AVERTISSEMENT! Cette machine génère un champ électromagnétique en fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser cette machine.

AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone.

Équipement de protection personnelle

IMPORTANT!

Utilisées de manière négligente ou erronée, les débroussailleuses et les coupe-herbes peuvent devenir des outils dangereux pouvant occasionner des blessures graves, voire mortelles pour l'utilisateur ou d'autres. Il est très important de lire attentivement et de bien comprendre les instructions contenues dans ce mode d'emploi.

Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L'équipement de protection personnelle n'élimine pas les risques mais réduit la gravité des blessures en cas d'accident. Demander conseil au concessionnaire afin de choisir un équipement adéquat.

AVERTISSEMENT! Soyez toujours attentifs aux signaux d'alerte ou aux appels en portant des protège-oreilles. Enlevez-les sitôt le moteur arrêté.

PROTÈGE-OREILLES

Porter des protège-oreilles ayant un effet atténuateur suffisant.

PROTÈGE-YEUX

Toujours porter des protège-yeux homologués. L'usage d'une visière doit toujours s'accompagner du port de lunettes de protection homologuées. Par lunettes de protection homologuées, on entend celles qui sont en conformité avec les normes ANSI Z87.1 (États-Unis) ou EN 166 (pays de l'UE).

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

GANTS

Au besoin, utiliser des gants, notamment lors du montage de l'équipement de coupe.

BOTTES

Utiliser des bottes antidérapantes et stables.

HABITS

Porter des vêtements fabriqués dans un matériau résistant à la déchirure, éviter les vêtements excessivement amples qui risqueraient de se prendre dans les broussailles et les branches. Toujours utiliser des pantalons longs et robustes. Ne pas porter de bijoux, de shorts ou de sandales, et ne pas marcher pieds nus. Veiller à ce que les cheveux ne tombent pas sur les épaules.

PREMIERS SECOURS

Une trousse de premiers secours doit toujours être disponible.

Équipement de sécurité de la machine

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état. Voir au chapitre « Quels sont les composants ? » pour connaître leur emplacement sur la machine.

La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche.

IMPORTANT ! L'entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l'équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, s'adresser à un atelier spécialisé. L'achat de l'un de nos produits offre à l'acheteur la garantie d'un service et de réparations qualifiés. Si le point de vente n'assure pas ce service, s'adresser à l'atelier spécialisé le plus proche.

AVERTISSEMENT ! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Contrôler et entretenir les équipements de sécurité de la machine conformément aux instructions données dans ce chapitre. Si les contrôles ne donnent pas de résultat positif, confier la machine à un atelier spécialisé.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Blocage de l'accélération

Le blocage de l'accélération a pour but d'empêcher toute accélération involontaire. Une fois le cliquet (A) enfoncé dans la poignée (en tenant celle-ci), la commande de l'accélération (B) se trouve libre. Quand la poignée est relâchée, la commande de l'accélération et le cliquet reviennent en position initiale. Ce retour en position initiale s'effectue grâce à deux ressorts de rappel indépendants. Cette position signifie que la commande d'accélération est alors automatiquement bloquée sur le ralenti.

Vérifier d'abord que la commande de l'accélération est bloquée en position de ralenti quand le blocage de l'accélération est en position initiale.

Appuyer sur le blocage de l'accélération et vérifier qu'il revient de lui-même en position initiale quand il est relâché.

Vérifier que le blocage de l'accélération, la commande d'accélération et leurs ressorts de rappel fonctionnent correctement.

Voir le chapitre Démarrage. Démarrer la machine et donner les pleins gaz. Relâcher l'accélérateur et s'assurer que l'équipement de coupe s'arrête et qu'il reste immobile. Si l'équipement de coupe tourne lorsque l'accélérateur est au régime de ralenti, contrôler le réglage du ralenti du carburateur. Voir le chapitre Entretien.

Bouton d'arrêt

Le bouton d'arrêt est utilisé pour arrêter le moteur.

Mettre le moteur en marche et s'assurer qu'il s'arrête lorsque le bouton d'arrêt est amené en position d'arrêt.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Protection pour l'équipement de coupe

Cette protection a pour but d'empêcher que des objets ne soient projetés en direction de l'utilisateur. La protection prévient aussi le contact entre l'utilisateur et l'équipement de coupe.

S'assurer que la protection est intacte et qu'elle ne présente pas de fissures. Remplacer la protection si elle a subi des coups ou si elle présente des fissures.

Toujours utiliser la protection recommandée prévue pour l'équipement de coupe en question. Voir Caractéristiques techniques.

AVERTISSEMENT ! Un équipement de coupe ne peut en aucun cas être utilisé si une protection homologuée n'a pas été préalablement montée. Voir le chapitre Caractéristiques techniques. La mise en place d'une protection erronée ou défectueuse peut provoquer des blessures graves.

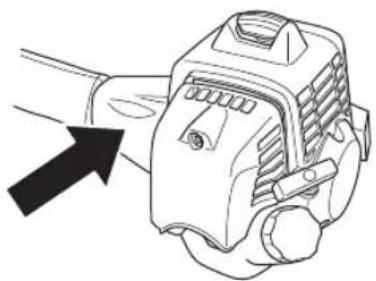

Système anti-vibrations

La machine est équipée d'un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible.

L'utilisation d'un fil mal enroulé ou d'un équipement de coupe mal affûté, défectueux (équipement non adapté ou mal affûté, voir le chapitre Affûtage de la lame) augmente le niveau des vibrations.

Le système anti-vibrations réduit la transmission des vibrations de l'unité moteur/équipement de coupe à l'unité que constituent les poignées.

Vérifier que les éléments anti-vibrations sont entiers et solidement fixés. Contactez votre revendeur Husqvarna pour remplacer le système anti-vibrations.

AVERTISSEMENT ! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consulter un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être : engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Les risques peuvent augmenter à basses températures.

Libération rapide

Sur le devant du harnais se trouve une plaque pectorale à libération rapide constituant une bonne sécurité au cas où le moteur prendrait feu ou dans l'éventualité d'une situation nécessitant de rapidement se libérer de la machine et du harnais. Voir les instructions au chapitre Adaptation du harnais et de la débroussailleuse.

S'assurer du bon positionnement des bretelles du harnais. Quand le harnais et la machine sont ajustés, contrôler le bon fonctionnement du dispositif de libération rapide du harnais.

Silencieux

Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d'échappement loin de l'utilisateur.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Ne jamais utiliser une machine dont le silencieux est défectueux.

Vérifier régulièrement la fixation du silencieux dans la machine.

AVERTISSEMENT ! L'intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Éviter tout contact avec ces éléments si le silencieux est endommagé.

AVERTISSEMENT ! N'oubliez pas que : Les gaz d'échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables !

Contre-écrou

Un contre-écrou est utilisé pour la fixation de certains types d'équipements de coupe.

Pose : serrer l'écrou dans le sens contraire de la rotation de l'équipement de coupe. Dépose : desserrer l'écrou dans le sens de la rotation de l'équipement de coupe.

(NOTA ! L'écrou est fileté à gauche.) Serrer l'écrou à l'aide de la clé pour l'écrou de lame.

L'usure du verrouillage nylon du contre-écrou ne doit pas être telle qu'il peut se visser à l'aide des doigts. Le verrouillage doit résister à 1,5 Nm au moins. Remplacer le contre-écrou après une dizaine de serrages.

Équipement de coupe

Cette section explique comment, grâce à l'utilisation du bon équipement de coupe et grâce à un entretien correct :

• Réduire le risque de rebond de la machine.
• Obtenir la meilleure coupe possible. Augmenter la durée de vie de l'équipement de coupe.

IMPORTANT !

N'utiliser l'équipement de coupe qu'avec la protection recommandée ! Voir le chapitre Caractéristiques techniques.

Voir les instructions relatives à l'équipement de coupe pour poser correctement le fil et choisir le diamètre de fil approprié.

Maintenir les dents de la lame correctement affûtées ! Suivre nos recommandations. Voir aussi les instructions sur l'emballage des lames.

Conserver un avoyage correct ! Suivre nos instructions et utiliser le gabarit de lime recommandé.

AVERTISSEMENT ! Toujours arrêter le moteur avant d'entamer des travaux sur l'équipement de coupe. Celui-ci continue de tourner après qu'on a relâché l'accélérateur. S'assurer que l'équipement de coupe est complètement immobilisé et débrancher le câble de la bougie d'allumage avant de commencer l'intervention sur l'équipement de coupe.

AVERTISSEMENT ! Un équipement de coupe inadéquat ou une lame mal affûtée augmentent les risques de rebond.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Équipement de coupe

La lame d'éclaircissage est destinée au dégagement des bosquets et des arbustes.

Les lames et couteau à herbe sont destinés à la coupe de l'herbe épaisse.

La tête de désherbage est destinée au désherbage.

Règles élémentaires

N'utiliser l'équipement de coupe qu'avec la protection recommandée ! Voir le chapitre Caractéristiques techniques.

Maintenir les dents de la lame correctement affûtées ! Suivre nos instructions et utiliser le calibre d'affûtage recommandé. Une lame mal affûtée ou endommagée augmente les risques d'accident.

Maintenir un avoyage correct de la lame d'éclaircissage ! Suivre nos instructions et utiliser le gabarit d'affûtage recommandé. Une lame d'éclaircissage mal affûtée augmente le risque de blocage et de rebond ainsi que d'endommagement de la lame.

Inspecter l'équipement de coupe afin de détecter d'éventuels dommages ou fissures. Toujours remplacer un équipement de coupe endommagé.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Affûtage des lames et couteaux à herbe

Voir les instructions d'affûtage sur l'emballage de l'équipement de coupe. Les lames et couteaux s'affûtent à l'aide d'une lime plate à taille simple. Limer les tranchants de manière égale afin de préserver l'équilibre.

AVERTISSEMENT ! Toujours jeter une lame pliée, faussée, fissurée, cassée ou abîmée de toute autre façon. Ne jamais essayer de redresser une lame faussée pour l'utiliser de nouveau. Utiliser uniquement des lames d'origine du modèle recommandé.

Affûtage de la lame d'éclaircissage

• Voir les instructions d'affûtage sur l'emballage de l'équipement de coupe.

Un affûtage correct de la lame est une condition indispensable pour l'obtention d'un travail efficace et pour éviter une usure anormale de la lame et de la débroussailleuse.

• Veiller à disposer d'un support solide en affûtant la lame. Utiliser une lime ronde de 5,5 mm et un support de lime.

• Angle d'affûtage 15° . Affûter les dents alternativement à droite et à gauche. Si les dents sont sérieusement émoussées, il peut s'avérer nécessaire, exceptionnellement, de limer leur partie supérieure avec une lime plate. Dans ce cas, effectuer cette opération avant de commencer l'affûtage avec la lime ronde. La partie supérieure des dents doit être limée de manière identique sur toutes les dents.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

• Ajuster l'avoyage. Il doit être de 1 mm.

Tête de désherbage

IMPORTANT !

Veiller à ce que le fil du coupe-herbe soit toujours enroulé de manière serrée et régulière autour du tambour, autrement la machine produit des vibrations dangereuses pour la santé.

• N'utiliser que les têtes de désherbage et les fils recommandés. Ils ont été testés par le fabricant pour aller de pair avec une certaine puissance de moteur. Ceci est d'autant plus important lors de l'utilisation d'une tête de désherbage entièrement automatique. N'utiliser que l'équipement de coupe recommandé. Voir le chapitre Caractéristiques techniques.

• En général, les petites machines demandent des petites têtes de désherbage, et vice versa. Cela vient du fait que lors du désherbage au moyen de fils, le moteur doit éjecter le fil radialement depuis la tête de désherbage tout en affrontant la résistance de l'herbe à couper.
• La longueur du fil est également importante. Un fil long demande un moteur plus puissant qu'un fil court, même en cas de diamètre égal de fil.
• S'assurer que le couteau monté sur le carter de protection est intact. Il sert à découper le fil à la bonne longueur. Pour améliorer la durée de vie du fil, laisser le fil tremper dans de l'eau pendant quelques nuits. Le fil devient alors plus résistant et durable plus longtemps.

MONTAGE

Montage du guidon et de la poignée d'accélération

• Placer le guidon dans le pontet sur le tube de transmission à l'aide de quatre vis.

• Installer le manchon de protection comme indiqué sur la figure.

Montage de la lame et de la tête de désherbage

AVERTISSEMENT!

Lors du montage de l'équipement de coupe, il est de la plus grande importance que la commande du bras d'entraînement/de la bride de renfort soit positionnée correctement dans l'ouverture centrale de l'équipement de coupe. Un équipement de coupe mal monté peut causer des blessures personnelles très graves, voir mortelles.

AVERTISSEMENT! Un équipement de coupe ne peut en aucun cas être utilisé si une protection homologuée n'a pas été préalablement montée. Voir le chapitre Caractéristiques techniques. La mise en place d'une protection erronée ou défectueuse peut provoquer des blessures graves.

IMPORTANT! L'utilisation d'une lame d'éclaircissage ou à herbe exige que la machine soit équipée d'un guidon approprié, d'un protège-lame et d'un harnais.

Montage du bouclier de protection

(543RS, 553RS)

REMARQUE ! Le bouclier de protection doit toujours être en place lors de l'utilisation de la tête de désherbage/des couteaux en plastique et de la protection combinée.

Lorsqu'une lame à herbe et la protection combinée sont utilisées, le bouclier de protection doit toujours être déposé.

Emboîter le protège-lame/la protection combinée (A) dans la fixation du tube de transmission et fixer à l'aide d'une vis.

Insérer la rainure de guidage du bouclier de protection dans la gorge de la protection combinée. Accrocher

MONTAGE

ensuite le bouclier à la protection combinée à l'aide des quatre fixations rapides.

Le bouclier de protection s'enlève facilement à l'aide d'un tournevis, voir la figure.

Montage du protège-lame, de la lame à herbe et du couteau à herbe

• Emboîter le protège-lame/la protection combinée (A) dans la fixation du tube de transmission et fixer à l'aide d'une vis (L). Utiliser le protège-lame recommandé. Voir le chapitre Caractéristiques techniques. REMARQUE ! Veiller à ce que le bouclier de protection soit démonté.

(533RS)

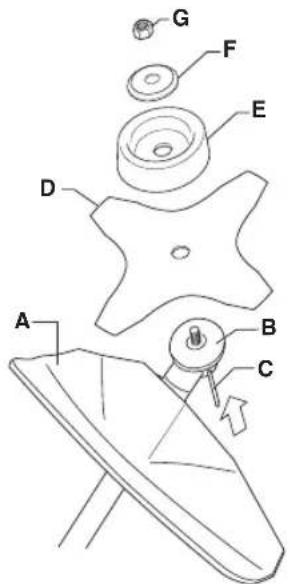

(543RS, 553RS)

• Monter un toc d'entraînement (B) sur l'axe sortant.
• Faire tourner l'axe de la lame jusqu'à ce que l'un des trous du toc d'entraînement coïncide avec le trou correspondant du carter.
• Insérer la goupille d'arrêt (C) dans le trou afin de bloquer l'axe.

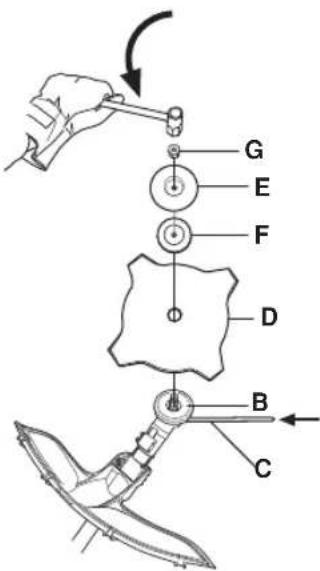

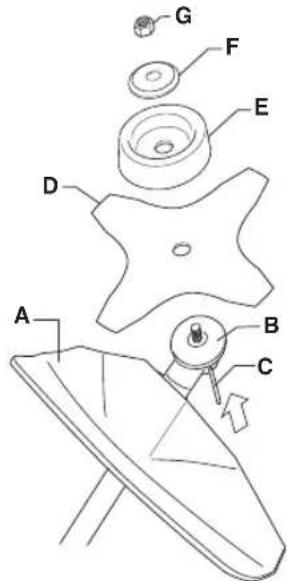

• Placer la lame (D), le bol de garde au sol (E) et la bride de support (F) sur l'axe sortant. Montez l'écrou (G). Serrez l'écrou au couple de serrage de 35-50 Nm. Utilisez la clé du jeu d'outils. Tenez le manche de la clé le plus près possible du protège-lame. Serrer l'écrou en tournant la clé dans le sens de rotation (NB! filetage à gauche).

(533RS)

MONTAGE

(543RS, 553RS)

Montage de la protection de la tête et de la tête de désherbage

• Monter le carter de protection (A) destiné au travail avec la tête de désherbage. REMARQUE ! Veiller à ce que le bouclier de protection soit monté.

• Emboîter le carter de protection/la protection combinée dans la fixation du tube de transmission et fixer à l'aide d'une vis (L).
• Monter un toc d'entraînement (B) sur l'axe sortant.
• Faire tourner l'axe de la lame jusqu'à ce que l'un des trous du toc d'entraînement coïncide avec le trou correspondant du carter.
• Insérer la goupille d'arrêt (C) dans le trou afin de bloquer l'axe.
• Vissez la tête de désherbage/les couteaux en plastique (H) dans le sens contraire des aiguilles d'une montre.

• Le démontage s'effectue dans l'ordre inverse.

Montage du protège-lame et de la lame d'éclaircissage

• Démonter la plaque de fixation (H). Monter l'adaptateur (I) et la languette (J) à l'aide des deux vis (K) comme indiqué sur la figure. Le protège-lame (A) se monte contre l'adaptateur à l'aide de 4 vis (L) comme indiqué sur la figure.

REMARQUE ! Utiliser le protège-lame recommandé. Voir le chapitre Caractéristiques techniques.

• Monter un toc d'entraînement (B) sur l'axe sortant.
• Faire tourner l'axe de la lame jusqu'à ce que l'un des trous du toc d'entraînement coïncide avec le trou correspondant du carter.
• Insérer la goupille d'arrêt (C) dans le trou afin de bloquer l'axe.
• Placer la lame (D) et la bride de support (F) sur l'arbre sortant.
• Poser l'écrou (G). Serrer l'écrou au couple de 35-50 Nm (3,5-5 m·kg). Utiliser la clé à douille de la trousse à outils. Tenir le manche de la clé aussi près que possible du carter de protection. Serrer l'écrou en

MONTAGE

tournant la clé dans le sens de rotation (NB! filetage à gauche).

• Les dents de la lame de dégagement risquent de causer des blessures aussi bien lors du serrage que du desserrage de l'écrou de la lame. Veiller à ce que la main soit toujours protégée par le protège-lame lors de ces interventions. Toujours utiliser une clé à douille munie d'un manche assez long. La flèche sur l'illustration indique la zone dans laquelle la clé doit être utilisée, aussi bien pour serrer que pour desserrer l'écrou.

Montage de la protection de transport

• Insérer la lame dans la protection de transport (A).
• Introduire les deux fixations (B) dans les rainures (C) pour sécuriser la protection de transport.

Adaptation du harnais et de la débroussailleuse

AVERTISSEMENT! Lors du travail avec une débroussailleuse, toujours l'accrocher au harnais. Sinon, il est impossible de manipuler la débroussailleuse en toute sécurité et le risque de blessures à l'utilisateur et aux autres est élevé. Ne jamais utiliser un harnais dont le dispositif de libération rapide est défectueux.

Libération rapide

Sur le devant du harnais se trouve une plaque pectorale à libération rapide constituant une bonne sécurité au cas où le moteur prendrait feu ou dans l'éventualité d'une situation nécessitant de rapidement se libérer de la machine et du harnais.

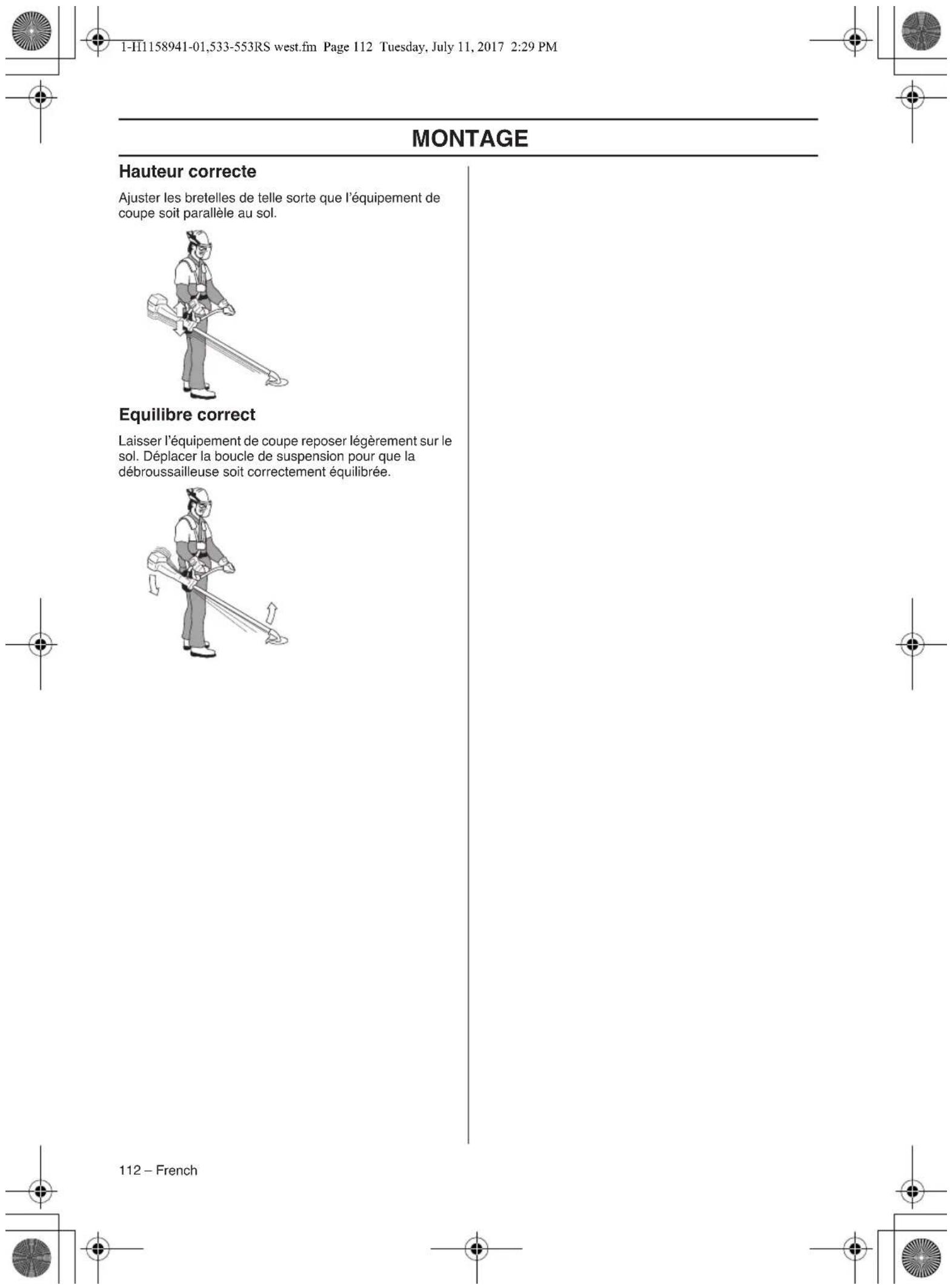

Répartition égale de la charge au niveau des épaules

Un harnais et une machine correctement adaptés facilitent considérablement le travail. Ajuster le harnais afin d'obtenir la position de travail la plus confortable. Tendre les courroies latérales pour bien répartir la charge sur les deux épaules.

MANIPULATION DU CARBURANT

Sécurité carburant

Ne jamais démarrer la machine :

1. Si du carburant a été renversé. Essuyer soigneusement toute trace et laisser les restes d'essence s'évaporer. 2. Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont été en contact avec le carburant. Utilisez de l'eau et du savon. 3. S'il y a fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas.

Transport et rangement

• Transporter et ranger la machine et le carburant de façon à éviter que toute fuite ou émanation éventuelle entre en contact avec une flamme vive ou une étincelle : machine électrique, moteur électrique, contact/interrupteur électrique ou chaudière. Lors du stockage et du transport de carburant, toujours utiliser un récipient homologué et conçu à cet effet. Lors des remisages de la machine, vider le réservoir de carburant. S'informer auprès d'une station-service comment se débarrasser du carburant résiduel.
• Avant de remiser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées. Lors du stockage et du transport de la machine, utiliser la protection de transport de l'équipement de coupe.
• Sécuriser la machine pendant le transport.
• Afin d'éviter tout démarrage accidentel du moteur, toujours retirer le chapeau de bougie lors du remisage prolongé, si la machine n'est pas sous surveillance et lors de toute mesure de service.

AVERTISSEMENT ! Manipuler le carburant avec précaution. Penser aux risques d'incendie, d'explosion et d'inhalation.

Carburant

REMARQUE ! La machine est équipée d'un moteur deux temps et doit toujours être alimentée avec un mélange d'essence et d'huile deux temps. Afin d'obtenir un mélange approprié, il est important de mesurer avec précision la quantité d'huile à mélanger. Pour le mélange de petites quantités de carburant, la moindre erreur peut sérieusement affecter le rapport du mélange.

AVERTISSEMENT ! Le carburant et les vapeurs de carburant sont très inflammables et peuvent causer des blessures graves en cas d'inhalation ou de contact avec la peau. Il convient donc d'observer la plus grande prudence lors de la manipulation du carburant et de veiller à disposer d'une bonne aération.

Essence

REMARQUE ! Toujours utiliser une essence de qualité d'au moins 90 octanes (RON) mélangée avec de l'huile. Si la machine est équipée d'un pot catalytique (voir Caractéristiques techniques), n'utiliser que de l'essence sans plomb de qualité mélangée à de l'huile. Une essence au plomb détruirait le pot catalytique.

Choisissez de l'essence écologique (alkylat) si vous pouvez vous en procurer.

Le taux d'octane minimum recommandé est de 90 (RON). Si l'on fait tourner le moteur avec une essence d'un taux d'octane inférieur à 90, un cognement risque de se produire, ce qui entraîne une augmentation de la température du moteur pouvant causer de graves avaries du moteur. Si on travaille en permanence à des régimes élevés, il est conseillé d'utiliser un carburant d'un indice d'octane supérieur.

Huile deux temps

Pour le meilleur résultat et un fonctionnement optimal, toujours utiliser une huile deux temps HUSQVARNA, spécialement conçue pour nos moteurs à deux temps. Coefficient de mélange 1:50 (2%). - Si de l'huile HUSQVARNA n'est pas disponible, utiliser une autre huile deux temps de haute qualité pour moteurs refroidis par air. Pour le besoin d'huile, consulter le concessionnaire. - Ne jamais utiliser d'huile deux temps pour moteurs hors-bord refroidis par eau. - Ne jamais utiliser d'huile pour moteurs à quatre temps. - Une huile de qualité médiocre ou un mélange huile/carburant trop riche risquent de mettre en péril le fonctionnement du pot catalytique et d'en réduire la durée de vie.

Essence, litres	Huile deux temps, litres
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

MANIPULATION DU CARBURANT

Mélange

• Toujours effectuer le mélange dans un récipient propre et destiné à contenir de l'essence.
• Toujours commencer par verser la moitié de l'essence à mélanger. Verser ensuite la totalité de l'huile. Mélanger en secouant le récipient. Enfin, verser le reste de l'essence. - Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.

• Ne jamais préparer plus d'un mois de consommation de carburant à l'avance.
• Si la machine n'est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.

Remplissage de carburant

AVERTISSEMENT ! Les mesures de sécurité ci-dessous réduisent le risque d'incendie :

Ne jamais fumer ni placer d'objet chaud à proximité du carburant.

Ne jamais faire le plein, moteur en marche.

Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein.

Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir.

Serrer soigneusement le bouchon du réservoir après le remplissage.

Éloignez toujours la machine de la zone et de la source du plein en carburant avant de la mettre en marche.

Utiliser un bidon d'essence comportant un dispositif d'arrêt de remplissage automatique. - Nettoyer le pourtour du bouchon de réservoir. Les impuretés dans le réservoir causent des troubles de fonctionnement. Bien mélanger le carburant en agitant le récipient avant de remplir le réservoir.

DÉMARRAGE ET ARRÊT

Contrôles avant la mise en marche

• Contrôler la lame afin de détecter d'éventuelles fissures au niveau des dents et du trou central. Les raisons les plus fréquentes de la présence de fissures sont la formation de coins pointus lors de l'affûtage et l'utilisation d'une lame aux dents émoussées. Si des fissures sont constatées, mettre la lame au rebut.

S'assurer que la bride de support ne présente pas de fissures par suite d'usure ou de serrage trop fort. En cas de fissures, mettre la bride de support au rebut.

S'assurer que le contre-écrou n'a pas perdu son pouvoir bloquant. Le contre-écrou doit résister à au moins 1,5 Nm. Le couple de serrage du contre-écrou doit être de 35-50 Nm.

• Contrôler le protège-lame afin de détecter d'éventuels dommages ou fissures. Remplacer le protège-lame s'il a subi des dommages ou s'il présente des fissures.

• Contrôler la tête de désherbage et le carter de protection afin de détecter d'éventuels dommages ou fissures. Remplacer la tête de désherbage ou le

carter de protection si l'un ou l'autre a subi des dommages ou présente des fissures.

• Ne jamais utiliser la machine sans protection ou avec une protection défectueuse.
• Tous les carters doivent être correctement montés et sans défaut avant le démarrage de la machine.

Démarrage et arrêt

AVERTISSEMENT ! Un carter d'embrayage complet avec tube de transmission doit être monté avant de démarrer la machine, sinon l'embrayage risque de lâcher et de provoquer des blessures.

Éloignez toujours la machine de la zone et de la source du plein en carburant avant de la mettre en marche. Placer la machine sur une surface plane. S'assurer que l'équipement de coupe ne risque pas de rencontrer un obstacle.

Veiller à ce qu'aucune personne non autorisée ne se trouve dans la zone de travail pour éviter le risque de blessures graves. Distance de sécurité : 15 mètres.

Démarrage

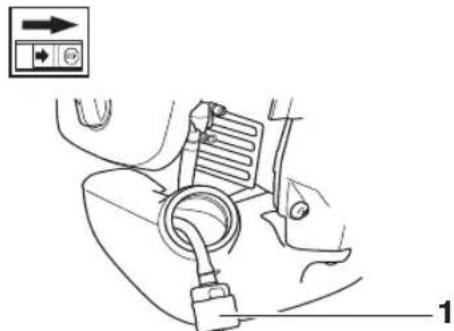

Allumage : Mettre le contacteur d'arrêt en position de démarrage.

Starter : Tirer la commande de starter.

(533RS)

French-115

DÉMARRAGE ET ARRÊT

(543RS, 553RS)

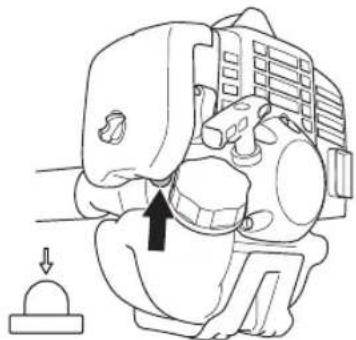

Pompe à carburant : Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu'à ce que le carburant commence à remplir la poche. Il n'est pas nécessaire de remplir la poche complètement.

(533RS)

(543RS, 553RS)

AVERTISSEMENT ! Lorsque le moteur est démarré avec la commande de starter en position starter/accélérateur, l'équipement de coupe commence à tourner immédiatement.

Plaquer la machine contre le sol à l'aide de la main gauche (NOTA ! Pas à l'aide du pied !). Saisir ensuite la poignée de démarrage de la main droite et tirer lentement sur le lanceur jusqu'à ce qu'une résistance se fasse sentir (les cliquets d'entraînement gripping), puis tirer énergiquement et rapidement sur le lanceur. Ne jamais enrouler la corde du lanceur autour de la main.

Remettre la commande de starter en position initiale dès que le moteur s'allume et continuer les essais de démarrage jusqu'à ce que le moteur démarre. Au démarrage du moteur, donner rapidement les pleins gaz pour désactiver automatiquement l'accélération de démarrage.

REMARQUE ! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.

REMARQUE ! Ne pas placer aucune partie du corps sur la surface marquée. Le contact peut causer des brûlures à la peau ou des chocs électriques si le chapeau de bougie est défectueux. Toujours utiliser des gants. Ne jamais utiliser une machine dont le chapeau de bougie est défectueux.

Pour poignée d'accélération avec blocage de l'accélération au démarrage :

Pour passer sur la position accélération au démarrage, appuyer d'abord sur le blocage de la commande d'accélération et la commande d'accélération, puis appuyer sur le bouton de l'accélération au démarrage (A). Relâcher ensuite le blocage de la commande d'accélération et la commande d'accélération, puis le bouton de l'accélération au démarrage. La fonction d'accélération au démarrage est maintenant activée. Pour faire repasser le moteur au ralenti, appuyer sur le blocage de la commande d'accélération et la commande d'accélération.

Arrêt

Pour arrêter le moteur, couper l'allumage.

REMARQUE ! Pour arrêter le moteur, couper l'allumage.

TECHNIQUES DE TRAVAIL

Méthodes de travail

IMPORTANT !

Ce chapitre traite des consignes de sécurité de base lors du travail avec une débroussailleuse ou un coupe-herbe.

Dans l'éventualité d'une situation rendant la suite du travail incertaine, consulter un expert. S'adresser au revendeur ou à l'atelier de réparation.

Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié.

Avant l'utilisation, il est essentiel de comprendre la différence entre le déblayage forestier, le débroussaillage et le désherbage.

Règles élémentaires de sécurité

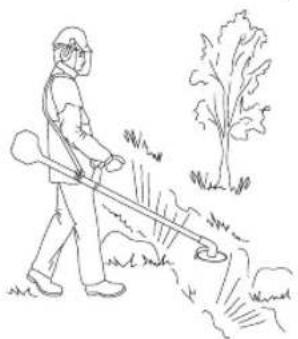

1. Bien observer la zone de travail : - S'assurer qu'aucune personne, aucun animal ou aucun autre facteur ne risque de gêner l'utilisateur de la machine. - Afin d'éviter que des personnes, des animaux ou autres n'entrent en contact avec l'équipement de coupe ou avec des objets lancés par celui-ci. - REMARQUE ! Ne jamais utiliser une machine s'il n'est pas possible d'appeler au secours en cas d'accident. 2. Inspecter la zone de travail. Retirer tous les objets tels que les pierres, les morceaux de verre, les clous, les fils de fer, les bouts de ficelle, etc. pouvant être projetés ou risquant de bloquer l'équipement de coupe. 3. Ne pas travailler par mauvais temps : brouillard épais, pluie diluvienne, vent violent, grand froid, etc. Travailler par mauvais temps est cause de fatigue et peut même être dangereux : sol glissant, direction de chute d'arbre modifiée, etc. 4. S'assurer de pouvoir se tenir et se déplacer en toute sécurité. Repérer les éventuels obstacles en cas de déplacement imprévu : souches, pierres, branchages, fondrières, etc. Observer la plus grande prudence lors du travail sur des terrains en pente.

5. Observer la plus grande prudence lors de l'abattage des arbres sous tension. Avant et après le sciage, les arbres sous tension risquent de brutalement retrouver leur position initiale. Un mauvais placement de l'utilisateur ou de l'entaille d'abattage peut entraîner un choc avec l'arbre pouvant résulter en une chute ou en une perte du contrôle de la machine. Ces deux cas de figure sont susceptibles de provoquer des blessures graves.

6. Soyez bien en équilibre, les pieds d'aplomb. Ne vous éloignez pas trop. Restez toujours en équilibre et sur vos appuis. 7. Toujours tenir la machine avec les deux mains. Tenir la machine du côté droit du corps. Maintenez toutes les parties de votre corps à distance des surfaces chaudes et brûlantes. Maintenez toutes les parties de votre corps à distance de l'équipement de coupe en rotation.

8 Lors du travail avec une débroussailleuse, toujours l'accrocher au harnais. Sinon, il est impossible de la manipuler en toute sécurité et le risque de blessures pour l'utilisateur et pour les autres est élevé. Ne jamais utiliser un harnais dont le dispositif de libération rapide est défectueux. 9 L'équipement de coupe doit se trouver sous la taille de l'utilisateur. 10 Lors des déplacements, arrêter le moteur. Lors des déplacements longs et des transports, utiliser le dispositif de protection prévu à cet effet. 11 Ne jamais poser la machine sur le sol avec le moteur en marche sans pouvoir la surveiller.

TECHNIQUES DE TRAVAIL

AVERTISSEMENT ! Ni l'utilisateur de la machine, ni qui que ce soit ne doit essayer de retenir le matériel végétal coupé tant que le moteur ou l'équipement de coupe tourne, sous peine de blessures graves.

Arrêter le moteur et l'équipement de coupe avant de retirer le matériel végétal qui s'est enroulé autour de l'axe de la lame, sous peine de blessures. Avec l'utilisation, le renvoi d'angle peut être chaud pendant un moment. Risque de brûlures au contact.

AVERTISSEMENT ! Attention aux objets projetés. Toujours utiliser des protections homologuées pour les yeux. Ne jamais se pencher au-dessus de la protection de l'équipement de coupe. Des cailloux, débris, etc. peuvent être projetés dans les yeux et causer des blessures très graves, voire la cécité.

Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collègues de travail devront se trouver en dehors de la zone de sécurité, soit à au moins 15 mètres. Arrêter immédiatement la machine si une personne s'approche. Ne jamais tourner sur soi-même avec la machine sans s'assurer d'abord que personne ne se trouve dans la zone de sécurité.

AVERTISSEMENT ! Il arrive que des branches ou de l'herbe se coincent entre la protection et l'équipement de coupe. Toujours arrêter le moteur avant de procéder au nettoyage.

Méthodes de travail

AVERTISSEMENT ! Les machines équipées de lames d'éclaircissage ou de disques à herbe peuvent être projetées violemment d'un côté quand la lame heurte un objet fixe. Ce phénomène est appelé rebond. Un rebond peut être suffisamment violent pour projeter la machine et/ou l'opérateur dans une direction quelconque et faire perdre le contrôle de la machine à l'opérateur. Les rebonds se produisent sans prévenir si la machine s'accroche à un objet, cale ou se bloque. Un rebond est plus apte à se produire dans des zones où il est difficile de voir le matériel coupé.

Éviter d'utiliser la plage 12 h - 15 h de la lame. Du fait de la vitesse de rotation de la lame, c'est justement sur cette plage que l'éjection d'objets risque de se produire lorsque la lame est appliquée sur des troncs plus épais.

• Avant de commencer le déblayage, vérifier le terrain à déblayer, la nature du terrain, l'inclinaison du sol, la présence de cailloux, de fossés, etc.
• Commencer par le côté du terrain le plus facile à déblayer afin d'obtenir une bonne ouverture de déblayage.
• Travailler systématiquement en allant et en venant sur le terrain sur une largeur de travail de 4 à 5 mètres. Ainsi, le rayon d'action total de la machine est utilisé dans les deux sens, et l'utilisateur bénéficie d'un domaine de travail facile et variable.

La distance à parcourir doit être d'environ 75 m. Déplacer le stock de carburant en fonction de l'avancement du travail. Si le terrain est en pente, déterminer le parcours de manière qu'il soit perpendiculaire à la pente. Il est beaucoup moins fatiguant de marcher en travers d'une pente que de la descendre et de la remonter constamment. Le parcours doit être déterminé de manière à éviter les fossés et autres obstacles du terrain. Adapter

TECHNIQUES DE TRAVAIL

également le parcours en fonction du vent afin que les troncs déblayés tombent dans la partie déjà déblayée.

Déblayage forestier avec une lame d'éclaircissage

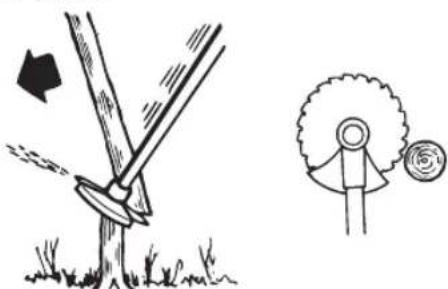

• En présence de troncs épais, les risques de rebond sont plus importants. Éviter donc de scier au niveau de la plage 12 h - 15 h de la lame.

Pour que l'arbre tombe vers la gauche, la partie inférieure de l'arbre doit être amenée vers la droite. Incliner la lame et la déplacer vers le bas, à droite, d'un mouvement décidé. Simultanément, pousser le tronc à l'aide du protège-lame. Appliquer la lame contre le tronc au niveau de la plage 15 h - 17 h de la lame. Passer au plein régime avant d'apposer la lame sur le tronc.

Pour que l'arbre chute vers la droite, la partie inférieure de l'arbre doit être amenée vers la gauche. Incliner la lame et la déplacer vers le haut, à droite. Appliquer la lame contre le tronc au niveau de la plage 15 h - 17 h de la lame afin que le sens de rotation de

la lame amène la partie inférieure de l'arbre vers la gauche.

• Pour faire chuter l'arbre en avant, tirer la partie inférieure de l'arbre vers l'arrière. Tirer la lame en arrière d'un mouvement rapide et décidé.

• Les troncs épais doivent être sciés depuis deux côtés. Estimer d'abord le sens de chute du tronc. Commencer la coupe par le côté se trouvant dans le sens de chute de l'arbre. Effectuer la coupe d'abattage de l'autre côté. Ajuster la pression d'alimentation en fonction de l'épaisseur et du degré de dureté du type d'arbre. Les troncs minces demandant une alimentation plus importante, les troncs plus épais une alimentation plus légère.

Si les troncs sont très proches les uns des autres, ajuster la vitesse de travail. - Si la lame se bloque dans un arbre, ne jamais chercher à la dégager en tirant sur la machine. Ceci pourrait endommager la lame, le renvoi d'angle, le tube de transmission ou le guidon. Lâcher les poignées, saisir le tube de transmission des deux mains et dégager lentement la machine.

TECHNIQUES DE TRAVAIL

Débroussaillage avec une lame d'éclaircissage

• Faucher les troncs minces et les broussailles. Travailler en balayant le terrain latéralement.
• Essayer de couper plusieurs troncs d'un même geste de balayage. Pour les bosquets, commencer par couper autour du bosquet. Commencer par couper les hautes branches pour éviter tout risque de blocage. Couper ensuite les branches à la hauteur souhaitée. Essayer ensuite de pénétrer dans le bosquet et de couper à partir du centre du bosquet. S'il est toujours difficile de pénétrer dans le bosquet, couper les branches les plus hautes et les laisser retomber. De cette manière, le risque de blocage de la machine diminue.

Débroussaillage avec une lame à herbe

• Ne pas utiliser les lames et les couteaux à herbe pour les tiges lignifiées. La lame à herbe s'utilise pour tous les types d'herbe haute ou épaisse.
• Faucher l'herbe d'un mouvement de balancier latéral : le mouvement de droite à gauche constitue la fauche, et le mouvement de gauche à droite le retour. Faire travailler la lame du côté gauche (secteur de 8 h à 12 h).

• Si l'on penche légèrement la lame vers la gauche pendant le débroussaillage, l'herbe coupée est disposée en bandes, ce qui facilite le ramassage, par exemple lors du ratissage.
• Essayer d'adopter un rythme de travail régulier. Prendre une position stable, les pieds écartés. Faire un pas en avant après le mouvement de retour et reprendre la même position stable. Laisser le bol de garde au sol. Son rôle est de protéger la lame contre tout contact avec le sol.
• Respecter les règles suivantes afin d'éviter que les matériaux ne s'enroulent autour de la lame :

1. Toujours travailler en faisant tourner le moteur à plein régime.

2. Éviter de toucher le matériel végétal coupé au cours du mouvement de retour.

• Arrêter le moteur, ouvrir le harnais et poser la machine par terre avant de rassembler le matériel végétal coupé.

Désherbage avec tête de désherbage

Désherbage

• Maintenir la tête de désherbage juste au-dessus du sol, l'incliner. Le travail est effectué par l'extrémité du fil. Laisser le fil travailler à son propre rythme. Ne jamais forcer le fil dans le matériel à couper.

Le fil facilite l'enlèvement d'herbe et de mauvaises herbes au pied des murs, clôtures, arbres et massifs fleuris, mais il peut aussi endommager l'écorce des arbres et des broussailles ainsi que les poteaux des clôtures. - Réduire les risques d'endommager la végétation en limitant la longueur du fil à 10-12 cm et en réduisant le régime moteur.

Nettoyage par grattage

La technique du grattage permet d'enlever toute végétation indésirable. Maintenir la tête de désherbage juste au-dessus du sol, puis l'incliner. Laisser l'extrémité du fil battre le sol autour des

TECHNIQUES DE TRAVAIL

arbres, poteaux, statues et similaires. NOTA! Cette technique accélère l'usure du fil.

• Le fil s'use plus vite et doit être déroulé plus souvent au contact de cailloux, briques, béton, clôtures métalliques, etc. qu'au contact d'arbres et de clôtures en bois. Lors du désherbage et du grattage, ne pas faire tourner le moteur tout à fait à plein régime (80%), ceci afin que le fil dure plus longtemps et que la tête de désherbage s'use moins.

Coupe

Le coupe-herbe est idéal pour atteindre l'herbe aux endroits difficilement accessibles avec une tondeuse ordinaire. Maintenir le fil parallèlement au sol lors du désherbage. Éviter de presser la tête de désherbage contre le sol, puisque cela risque d'endommager la pelouse et le matériel.

• Éviter de maintenir la tête de désherbage constamment au contact avec le sol en utilisation normale. Un contact permanent peut endommager la tête de désherbage et accélérer son usure.

Balayage

• L'effet soufflant du fil rotatif peut être utilisé pour un nettoyage simple et rapide. Maintenir le fil parallèle et au-dessus des surfaces à balayer, puis balader l'outil suivant un mouvement de balancier.

Lors de la coupe et du balayage, faire tourner à plein régime afin d'obtenir un bon résultat.

ENTRETIEN

Carburateur

Réglage du ralenti (T)

Vérifier que le filtre à air est propre. Quand le ralenti est correctement réglé, l'équipement de coupe ne tourne pas. Si un réglage est nécessaire, fermer (sens des aiguilles d'une montre) le pointeau T avec le moteur en marche jusqu'à ce que l'équipement de coupe commence à tourner. Ouvrir (sens contraire des aiguilles d'une montre) le pointeau jusqu'à l'arrêt de l'équipement de coupe. Le régime de ralenti correct est atteint lorsque le moteur tourne régulièrement dans toutes les positions, avec une marge confortable jusqu'au régime auquel l'équipement de coupe commence à tourner.

(533RS)

(543RS, 553RS)

AVERTISSEMENT ! S'il est impossible de régler le régime de ralenti de manière à immobiliser l'équipement de coupe, contacter le revendeur ou l'atelier de réparation. Ne pas utiliser la machine tant qu'elle n'est pas correctement réglée ou réparée.

Filtre à air

Le filtre à air doit être maintenu propre pour éviter :

• Un mauvais fonctionnement du carburateur.
• Des problèmes de démarrage.
• Une perte de puissance.
• Une usure prématurée des éléments du moteur.
• Une consommation anormalement élevée de carburant.

(533RS)

(543RS, 553RS)

Nettoyer le filtre après 25 heures de service, ou plus souvent si les conditions de travail sont exceptionnellement poussiéreuses.

Nettoyage du filtre à air (543RS, 553RS)

Déposer le capot de filtre et retirer le filtre. Nettoyer à l'air comprimé.

(533RS)

Déposer le capot de filtre et retirer le filtre. Nettoyer le filtre avec de l'eau chaude savonneuse. S'assurer que le filtre est sec avant de le remonter.

Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement.

Après le nettoyage, le filtre en mousse plastique doit être huilé. Voir le chapitre Huilage du filtre en mousse plastique.

ENTRETIEN

Huilage du filtre en mousse plastique

(533RS)

Toujours utiliser l'huile pour filtre HUSQVARNA, réf. 531 00 92-48. L'huile pour filtre contient un solvant permettant une distribution régulière de l'huile dans tout le filtre. Éviter par conséquent tout contact avec la peau.

Mettre le filtre dans un sac en plastique et verser l'huile pour filtre dessus. Pétrir le sac en plastique pour bien distribuer l'huile. Presser le filtre dans son sac et jeter le surplus d'huile avant de reposer le filtre dans la machine. Ne jamais utiliser de l'huile moteur ordinaire. Celle-ci traverse le filtre assez vite et s'accumule au fond.

Filtre à carburant

1 Filtre à carburant

Si l'approvisionnement en carburant commence à être insuffisant pour le moteur, vérifier si le bouchon du réservoir et le filtre ne sont pas obstrués.

Renvoi d'angle

Le renvoi d'angle est enduit en usine de la quantité de graisse nécessaire. Toutefois, avant d'utiliser la machine, il convient de s'assurer que le renvoi d'angle est au 3/4 rempli de graisse. Utiliser une graisse HUSQVARNA spéciale.

En général, il n'est pas nécessaire de remplacer le lubrifiant du carter, sauf en cas de réparations.

Bougie

L'état de la bougie dépend de :

L'exactitude du réglage du carburateur. Mauvais mélange de l'huile dans le carburant (trop d'huile ou huile inappropriée). La propreté du filtre à air.

Ces facteurs peuvent concourir à l'apparition de calamine sur les électrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difficiles.

(533RS, 543RS) Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l'état de la bougie avant de prendre d'autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l'écartement des électrodes est de 0,9 - 1,0 mm.

Remplacer la bougie une fois par mois ou plus souvent si nécessaire.

(553RS) Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l'état de la bougie avant de prendre d'autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l'écartement des électrodes est de 0,6-0,7 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire.

REMARQUE ! Toujours utiliser le type de bougie recommandé ! Une bougie incorrecte peut endommager le piston/le cylindre. S'assurer que la bougie est dotée d'un antiparasites.

ENTRETIEN

Recherche de pannes

Échec lors du démarrage
Vérifiez Cause possible Solution
Bouton d'arrêt Position d'arrêt		Mettre le contacteur d'arrêt en position de démarrage.
Cliqueurs du lanceur Cliques bloqués		Réglez ou remplacez les cliquets.
		Nettoyez le pourtour des cliquets.
		Contactez un atelier d'entretien/agréé.
Réserveur d'essence Mauvais type de carburant Vidangez et utilisez le bon carburant.
Carburateur	Réglage du régime de ralenti	Réglez le ralenti à l'aide de la vis en T.
Allumage (pas d'étinçelle)	Bougie contaminée ou humide	Assurez-vous que la bougie est s'estech et propre.
	Écartement des electrodes de la bougie incorrect.	Nettoyez la bougie. Vérifiez que l'écartement des electrodes est correct. Assurez-vous que la bougie est dotée d'un antiparasite.
		Reportez-vous aux caractéristiques techniques pour obtenir le bon écartement des electrodes.
Bougie Bougie desserrée. Resserrez la bougie
Filtre à carburant Filtré à carburant bouché Remplacer le filtre à carburant

Le moteur démarre mais ne reste pas en marche.
Vérifiez Cause possible Action possible
Réservoir d'essence Mauvais type de	carburant Vidangez et utilisez le bon carburant.
Carburateur	Le moteur ne tourne pascorrectement au ralenti.	Contactez votre atelier spécialisé.
Filtre à air Filtre à air bouché	Nettoyer le filtre à air.
Filtre à carburant Filtre à carburant bouché Remplacer le filtre à carburant

ENTRETIEN

Schéma d'entretien

La liste ci-dessous indique l'entretien à effectuer sur la machine. La plupart des points sont décrits à la section Entretien. L'utilisateur ne peut effectuer que les travaux d'entretien et de révision décrits dans ce manuel d'utilisation. Les mesures plus importantes doivent être effectuées dans un atelier d'entretien agréé.

Entretien	Entretien quotidien	Entretien hebdomadaire	Entretien mensuel
Nettoyer l'extérieur de la machine. X
Vérifier que le harnais est intact. X
Contrôler le bon fonctionnement du verrou d'accéléateur et de l'accéléateur	X
Contrôler que la poignée et le guidon sont entiers et solidement attachés.	X
Contrôler le bon fonctionnement du contacteur d'arrêt. X
S'assurer que l'équipment de coupe ne tourne pas lorsque le moteur tourne au ralenti.	X
Nettoyer le filtré à air. Le remplaçer si nécessaire. X
S'assurer que la protection est intacte et qu'elle ne présente pas de fissures. Remplacer la protection si elle a subi des coups ou si elle présente des fissures.	X
Vérifier le centrage de la lame, son affutage et la présence d'eventuelles fissures. Une lame mal centrefee provoque des vibrations pouvant endommager la machine.	X
S'assurer que la tête de désherbage est intacte et qu'elle n'est pas fissurée. Au besoin, remplacer la tête de désherbage.	X
Contrôler que le contre-écrou de l'équipment de coupe est serré correctement.	X
S'assurer que la protection de transport de la lame est intacte et qu'il se fixe correctement.	X
S'assurer que toutes les vis et tous les écrous sont bien serrés. X
Vérifier qu'il n'y a pas de fuite de carburant du moteur, du réservoir ou des conduits de carburant.	X
Contrôler le démarreur et son lanceur. X
Nettoyer la bougie d'allumage extérieurement. Déposer la bougie et vérifier la distance entre les electrodes. Au besoin, ajuster la distance de sorte qu'elle soit de 0,6-0,7 mm, ou remplaner la bougie. S'assurer que la bougie est dotée d'un antiparasites.		X
Nettoyer le carburateur extérieurment, ainsi que l'espace autour.		X
Vérifier que le renvoi d'angle est au 3/4 rempli degraisse. Au besoin, faire un replissage d'appoint avec une graisse spéciale.		X
Contrôler que le filtre à carburant n'est pas contaminé ou que le tuyau de carburant ne compte pas de fissures ou d'autres avaries. Remplacer si nécessaire.			X
Inspector tous les câbles et connexions. X
Remplacer la bougie d'allumage. S'assurer que la bougie est dotée d'un antiparasites.			X

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques

Caractéristiques techniques 533RS 543RS 553RS

Moteur

Cylindrée, cm3 29,5 40,1 50,6

Alésage, mm 38,0 40,5 45,5

Régime d'emballement maximal recommandé, tr/min 11500 12000 13000

Régime de l'axe sortant, tr/min 7880 8570 9285

Puissance moteur maxi selon ISO 8893, kW/ tr/min 1,0/8500 1,5/9000 2,3/9500

Système d'allumage

Bougie	NGK	NGK	NGK
	CMR7H-10	CMR7H-10	CMR7H-10
Écartement des electrodes, mm	0,9-1,0	0,9-1,0	0,6-0,7

Système de graissage/de carburant

Contenance du réservoir de carburant, litres 0,75 0,75 0,8

Poids

Poids, sans carburant, équipement de coupe et dispositifs de sécurité, kg 5,9 7,8 8,4

Émissions sonores

(voir rem. 1)

Niveau de puissance sonore mesuré dB(A) 114 112 116

Niveau de puissance sonore garanti LWA dB(A) 117 115 119

Niveaux sonores

(voir remarque 2)

Pression acoustique équivalente au niveau des oreilles de l'utilisateur, mesurée selon EN ISO 11806 et ISO 22868, dB(A) :

Équipée d'une tête de désherbage (d'origine) 100 99 103

Équipée d'une lame à herbe (d'origine) 97 97 103

Équipée d'une lame d'éclaircissage (d'origine) 97 103

Niveau de vibrations

(voir remarque 3)

Niveau de vibrations équivalent (ahveq) mesuré au niveau des poignées selon EN ISO 11806 et ISO 22867, en m/s².

Équipé d'une tête de désherbage (d'origine), gauche/droite 3,2/4,0 3,9/2,9 5,0/7,1

Équipée d'une lame à herbe (d'origine), gauche/droite 2,4/2,5 3,1/3,1 4,9/5,7

Équipée d'une lame d'éclaircissage (d'origine), gauche/droite 5,7/4,6 5,8/4,6

Remarque 1 : émission sonore dans l'environnement mesurée comme puissance acoustique (LWA) selon la directive UE 2000/14/CE. Le niveau de puissance sonore reporté pour la machine a été mesuré avec l'équipement de coupe d'origine qui donne le niveau le plus élevé. Le niveau de puissance sonore garanti diffère du niveau mesuré en ce qu'il prend également en compte la dispersion et les variations d'une machine à l'autre du même modèle, conformément à la directive 2000/14/CE.

Remarque 2 : Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB(A).

Remarque 3 : Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1 m/s².

CARACTÉRISTIQUES TECHNIQUES

533RS

Accessoires homologués Type		Protection pour équipement de coupe, ref.
Lame/couteau à herbe	Grass 255-4 1" (Ø 255 4 dents) 503 93	42-02
	Multi 255-3 1" (Ø 255 3 dents) 503 93	42-02
Couteaux en plastique	Tricut Ø 300 mm (les lames séparées portent le numéro d'article 531 01 77-15)	503 93 42-02
Tête de désherbage	Superauto II 503 93 42-02
	T25 503 93 42-02
	T35, T35x (fil Ø 2.4 - 3.0 mm) 503 93	42-02
Bol de garde au sol Fixe -

543RS, 553RS

Accessoires homologués Type		Protection pour équipement de coupe, ref.
Lame/couteau à herbe	Multi 255-3 (Ø 255 3 dents) 537 33 16	03
	Grass 275-4 (Ø 275 4 dents) 537 33 16	6-03
	Multi 330-2 (Ø 330 2 dents) 537 33 16	03
	Multi 300-3 (Ø 300 3 dents) 537 33 16	03
Lame d'éclaircissage	Scarlet 200-22 (Ø 200 22 dents) 501 3	2 04-02
	Scarlet 225-24 (Ø 225 24 dents) 502 0	3 94-06
Couteaux en plastique	Tricut Ø 300 mm (les lames séparées portent le numéro d'article 531 01 77-15)	537 33 16-03
Tête de désherbage	T35, T35x (fil Ø 2.4 - 3.0 mm)	537 33 16-03
	S35 (fil Ø 2.4 - 3.0 mm)	537 33 16-03
	T45x (fil Ø 2.7 - 3.3 mm)	537 33 16-03
	S II	537 33 16-03
Bol de garde au sol	Fixe	-

CARACTÉRISTIQUES TECHNIQUES

Déclaration CE de conformité

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél : [phone], déclarons, sous notre seule responsabilité, que le produit auquel se rattache la présente déclaration : débroussailleuses Husqvarna 533RS, 543RS et 553RS à partir des numéros de série de l'année de fabrication 2016 et ultérieurement (l'année est indiquée en clair sur la plaque d'identification et suivie d'un numéro de série) est conforme aux dispositions de la (des) DIRECTIVE(S) DU CONSEIL :

• du 17 mai 2006 "directive machines" 2006/42/CE.
• du 26 février 2014 "compatibilité électromagnétique" 2014/30/UE.
• du 8 mai 2000 "émissions sonores dans l'environnement" 2000/14/CE. Estimation de la conformité effectuée selon l'Annexe V. Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques.

Les normes harmonisées suivantes ont été appliquées :

EN ISO 12100:2010, CISPR 12:2007+A1:2009, EN ISO 11806-1:2011, EN ISO 14982:2009

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suède, a effectué un contrôle de type volontaire pour Husqvarna AB. Les certificats ont les numéros : SEC/11/2317 - 533RS, SEC/11/2318 - 543RS, SEC/11/2319 - 553RS

Huskvarna, le 30 mars 2016

Per Gustafsson, directeur du développement (Représentant autorisé d'Husqvarna AB et responsable de la documentation technique.)

DÉCLARATION DES SYMBOLES

Symboles

Avant de démarrer, observez ce qui suit : 252

INTRODUCTION

Cher client : 253

QU'EST-CE QUE C'EST ?

Contrôle après démarrage

Sécurité lors du travail avec le carburant 451

Carburant 451

Remplissage du carburant 452

DÉMARRAGE ET ARRÊT

Avant de démarrer, vérifiez 453

Démarrage et arrêt 453

TECHNIQUES DE TRAVAIL

Consignes générales de travail 455

ENTRETIEN

Carburateur 460

Merci d'utiliser un produit Husqvarna.

Husqvarna développe constamment ses produits et se réserve donc le droit de modifier le design et l'apparence des produits sans préavis.

QU'EST-CE QUE C'EST ?

Qu'est-ce qu'une scie à nettoyer ?

1 Lame

Montage des protections de lame, des lames de coupe d'herbe et du couteau à herbe

• La protection de lame / l'équipement de protection réglable (A) se fixe au support sur le bâti et se serre avec une vis (L). Utilisez la protection de lame recommandée. Voir la section Caractéristiques techniques. AVERTISSEMENT ! Assurez-vous que la protection supplémentaire est retirée.

(533RS)

(543RS, 553RS)

• Fixez le disque d'entraînement (B) à l'arbre de travail. Tournez l'arbre de travail jusqu'à ce que l'un des trous du disque d'entraînement soit aligné avec le trou du carter de transmission.
• Insérez la goupille de verrouillage (C) pour bien fixer l'arbre.
• Posez la lame (D), le carter de protection (E) et le flasque de protection (F) sur l'arbre de sortie. Vissez l'écrou (G). Serrez l'écrou avec un couple de 35 à 50 Nm. Utilisez la clé fournie dans la trousse à outils. Tenez la clé aussi près que possible du protecteur de lame. Serrez l'écrou en tournant la clé dans le sens inverse de la rotation de la tondeuse (REMARQUE : filetage à gauche).

(533RS)

(543RS, 553RS)

MONTAGE

Montage du protecteur de la tondeuse et de la tête de tondeuse
