Merke	Bosch
Modell	GSR 14.4 VEEC Professional
Produkttype	Trådløs bor-/skrumaskin
Nominell spenning	14,4 V
Tomgangshastighet (1. gir)	0-420 o/min
Tomgangshastighet (2. gir)	0-1900 o/min
Maks dreiemoment mykt skruing (ISO 5393)	40 Nm
Maks dreiemoment hardt skruing (ISO 5393)	70 Nm
Maks borediameter i tre (1./2. gir)	68 mm
Maks borediameter i stål (1./2. gir)	13 mm
Maks skrudiameter	10 mm
Verktøyholder	Automatisk borchuck 1,5 - 13 mm
Vekt (iht. EPTA 01:2014)	2,1 kg
Anbefalt batteri	GBA 14,4V.. (Li-ion)
Anbefalt lader	AL 18.. eller GAL 3680
Driftstemperaturområde	-20 °C til +50 °C
Hovedfunksjoner	Boring, skruing, skruing med momentforvalg (25 posisjoner), reversibel rotasjonsretning, LED-lys, hurtigstopp, beskyttelse mot overbelastning og dyp utlading
Sikkerhet	Isolerende ekstra håndtak, hurtigstopp ved blokkering, elektronisk batteribeskyttelse (ECP), batterilåsemekanisme
Vedlikehold og rengjøring	Rengjør ventilasjonsåpningene regelmessig; fjern batteriet før vedlikehold; overlat reparasjoner til et autorisert Bosch-servicesenter
Reservedeler og reparerbarhet	Reservedeler tilgjengelig via www.bosch-pt.com eller Bosch kundeservice (Frankrike: 0811360122)
Generell informasjon	Forskriftsmessig bruk: boring i tre, metall, keramikk, plast; skruing og avskruing; profesjonelt verktøy med beltekrok og fargeklemme

Ofte stilte spørsmål - GSR 14.4 VEEC Professional BOSCH

Hvordan lader jeg batteriet til Bosch GSR 14.4 VEEC?

Bruk kun anbefalt lader (AL 18.. eller GAL 3680). Batteriet leveres delvis ladet; lad det helt før første gangs bruk. Ladingen kan avbrytes når som helst uten å skade Li-ion-batteriet.

Hvordan bytter jeg bor eller bits?

Fjern først batteriet for å unngå utilsiktet start. Drei ringen på den automatiske borechucken med klokken (sett forfra) for å åpne chucken, sett inn verktøyet, drei deretter fast mot klokken for å låse.

Hvordan stiller jeg inn skrumomentet?

Drei momentforvalgringen (7) til en av de 25 posisjonene. Jo høyere tall, desto større moment. I boremode er ringen på borsymbolet.

Hvordan reverserer jeg rotasjonsretningen?

Bruk rotasjonsretningsbryteren (17) over av/på-bryteren. Skyv den til venstre for høyrerotasjon (stramming) eller til høyre for venstrerotasjon (løsning). Bare sett om når verktøyet står stille.

Hva gjør jeg hvis boremaskinen stopper plutselig under bruk?

Hurtigstoppen har utløst ved blokkering. Slipp av/på-bryteren, trykk deretter på nytt for å starte. Hvis problemet vedvarer, kontroller at verktøyet ikke sitter fast og at batteriet ikke er overbelastet.

Hvordan velger jeg hastighet?

Bruk hastighetsbryteren (9) når verktøyet står helt stille. Posisjon 1: lav hastighet (0-420 o/min) for boring av store diametre. Posisjon 2: høy hastighet (0-1900 o/min) for boring av små diametre eller rask skruing.

Hvilke batterier kan jeg bruke med denne modellen?

Bruk utelukkende Bosch GBA 14,4V.. (Li-ion) batterier. Bruk av andre batterier kan skade verktøyet eller utgjøre en sikkerhetsrisiko.

Hvordan rengjør og vedlikeholder jeg boremaskinen?

Før alt vedlikehold, fjern batteriet. Rengjør ventilasjonsåpningene med en tørr børste. Ikke bruk kjemikalier. For reparasjoner, kontakt et autorisert Bosch-servicesenter.

Hva betyr den røde lampen på boremaskinen?

Overbelastningsbeskyttelses-LED-en (15) lyser rødt hvis verktøyet eller batteriet er overopphetet. La verktøyet avkjøles; LED-en slukkes og verktøyet fungerer igjen normalt.

Kan jeg bruke denne boremaskinen til boring i betong?

Nei, GSR 14.4 VEEC er en bor-/skrumaskin uten slag. For boring i murverk, bruk GSB-modellen (med slag). Denne modellen er designet for tre, metall, plast og keramikk.

BRUKSANVISNING GSR 14.4 VEEC Professional BOSCH

Med dybdeanslaget 3 kan den ønskede boredybde X fastlagges.

Til ibrugtagning af el-vektjet tryk pa start-stop-kontakten 18 og hold den nede.

Beskytelse mod dybdeafladning

Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell Protection (ECP)". Er akkuen afladet, slukkes el-varkktajet med en beskyttelseskontakt: Indsatsvarktajet beveger sig seks mere.

Hurtig frakobling

Den hurtige frakobling tilbyder en bedre kontrol over el-vaerktojet. Roterer el-vaerktojet spontant omkring boreaksen, slukker vaerktojet.

Den hurtige frakobling vises ved, at LED-lampen blinker pa elvarktojet.

Vedligeholdelse og service

Vedligeholdelse og rengoring

Borttagning av batteri

Installingn av driftsatt

Borning

Forval av vridmoment (Galler for driftssattet Skruvar)

Sikkerhetsinformasjon

Generelle advarsler for elektroverktoy

ADVARSEL Les gjennom alle advarslene og anvisingene. Feil ved overholdelsen av advarslene og nedenstaende anvisninger kan medfore elektriske st,brann og/eller alvorlige skader.

Ta godt vare pa alle advarslene og informasjonene.

Det nedenstaende anvende uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

Sikkerhet på arbeidsplassen

Hold arbeidsomraret rent og ryddig og sorg for bra belysning.Rotete arbeidsomraderller arbeidsomrader uten lys kan fore til ulykker.
Ikke arbeid med elektroverktoyet ieksplosjonsutsatte omgivelser - der det befinner seg brennbare vasker, gass ell stov. Elektroverktoylager gnister som kan ante nenne stov ell damper.
Hold barn og andre personer unna nár elektroverktøy et brukes. Hvis du blir forstyret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

Stöpselet til elektronverktøyet违法犯罪 in i stikkontaktien. Stöpselet违法犯罪 in i stikkontaktien. Bruk abdecke forandres pa noen som helst mæte. Ikke bruk adapterstopsler sammen med jordede elektronverktøy. Bruk av stopsler som ikke er forandret pa og passende stikkontakter reduserer risikoen for elektriske stat.
Unngka kroppskontakt med jordee overflater sik som ror, owner, komfyer og kjoleskap. Det er storre fare ved elektriske stot hvis kroppen din er jordet.
Hold elektroverktoyet unna regn aller fuktigkeit. Der som detkommen vanni et elektroverktoy, oker risikoen for elektriske stot.
Ikke bruk ledningen til andre formal, f. eks. til a bare elektroverktøyet, henge det opp erller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktoydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.

Nar du arbeider utendors med et elektroverktoy, ma du kun bruke en skjeteledning som er egnet til utendors bruk. Nar du bruker en skjeteledning som er egnet for utendors bruk, reduseres risikoen for elektriske stot.
Hvis det ikke kan unngas Å bruke elektroverktøyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

Personsikkerhet

Vär oppmerksom, pass på hva du gjör, gå fornuftig frem nár du arbeider med et elektroverktøy. Ikkebru kruk elektroverktøy nár du er trett eller er pavirket av narkotika, alkohol eller medikamente. Et øyeblikxs uoppemerksomhet ved bruk av elektroverktøyet kan fore til alvorlige skader.
Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig sikkerhetsutstyr som stovmaske, skilasta arbeidssko, hjelm erler horselvern -avhengig av type ogBruk av elektroverktoyet - reduserer risikoen for skader.
Unnga a starte verktoyet ved en feiltagelse. Forviss deg om at elektroverktoyet er slatt av for du kobler det til strommen og/eller batteriet, Ifter det opp er bae rer det. Hvis du holder fingeren pa bryteren nar du baler elektroverktoyet ell kobler elektroverktoyet til strmen iinnkoblet tilstand, kan dette fore til uhell.
Fjern innstillingsverktoy ell skrunokler for du slar pa elektroverktoyet. Et verktoy erlen nokkel som befinner segi en roterende verktoydel, kan fore til skader.
Unnga en unormal kroppsholding. Sorg for a sta stogig og i balanse.Dermed kan du kontrollere elektroverktoyet bedre i uventede situasjoner.
Bruk alltid egnede klær. Ikke bruk vide klær erller smykker. Hold har, toy og hansker unna deler som beveger seg. Lodsittende toy, smykker ellr langt har kan kommeinn i deler som beveger seg.
Hvis det kan monteres stovavsug- og oppssamlingsinnretninger, ma du forvisse deg om at disse er tilkoblet ogbrukes pa korrekt mate. Bruk av et stovavsug redusererfarer pa grunn av stov.

Omyggelig bruk og handtering av elektroverktoy

Ikke overbelast verktoyet. Bruk et elektroverktoy som er beregnet til den type arbeid du vil utfare. Med et passende elektroverktoy arbeider du bedre og sikrere i det an-gitte effektområdet.
Ikebrukelektroverktoymeddefektpa-/av-bryter.Et elektroverktoy somikke lenger kan slas av ellera farlig og ma repareres.
Trekstpelet ut av stikkontakten og/eller fjern batteriet foru utfomer innstlinger pa elektroverktoyet, skifter tilbehorsdeler erler legger maskinen bort. Disse tiltakene forhindrer en utilisiktet starting av elektroverktoyet.
Elektroverktoy som ikke er i bruk ma oppbevaresutilgengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest

Norsk 67

disse anvisinengene. Elektroverktoy er farlige nár de brukes av uerfarne personer.

Vär naye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og/DD, ikke klemmes fast, og om deler er brukket eller skadet, sik at dette innvirker pa elektroverktøyes funksjon. La disse skadede delene repareres for elektroverktoy et brakes. Darlig vedlikeholdte elektroverktoy er arsaken til mange uhell.
Hold skjaereverktoyene skarpe og rene. Godt stelte skjaereverktay med skarpe skjaer setter seg ikke sa ofte fast og er lettere a fare.
▶ Bruke elektronverktøy, tilbehør, verktøy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektronverktøy til andre formal enn det som er angitt kan fore til farlige situjasjoner.

Omyggelig bruk og handtering av batteridrevne verktoy

Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstar brannfare hvis et ladeapparat som er egnet til en bestem type batterier, brukes med andre batterier.
▶ Bruk derfor kun riktig type batterier for elektroverktoyene. Bruk av andre batterier kan medfore skader og brannfare.
- Hold batteriet som/DDke er i bruk unna binders, mynter, nokler, spikek, skruer er andre minde metallgjenstander, som kan lage en forbindelse mellom kontakte. En kortslutning mellom batterikontaktene kan fere til forbrenninger erlerbrann.
Ved gal bruk kan det lekke vaeske ut av batteriet. Unnga kontakt med donne vasken. Ved tilfeldig kontakt ma det skyles med vann. Hvis det kommer vaseki eynene, ma du itilleg oppseke en lege. Batterivaske som renner ut kan fore til irritasjoner pa huden erler forbrenninger.

Service

Elektroverktoyet ditt skal alltid kun repareres av kvalisert fagpersonale og kun med originale reserverdeler. Slik opprettholdes verktoyets sikkerhet.

Sikkerhetsinformasjoner for boremaskiner og skrutrekkere

GSB 14.4 VE-EC/GSB 18 VE-EC

Bruk horselvern ved slagboring. Innvirkning av stoy kan fore til at man mister horselen.

GSR 14,4VE-EC/GSR 18 VE-EC/ GSB 14,4 VE-EC/GSB 18 VE-EC

Hold elektroverktoyet pa de isolerte gripeflatene, hvis du utforer arbeid der verktoyet aller skruen kan treffe pa skjulte strmledninger. Kontakt med en spenningsfrende ledning kan ogsa sette elektroverktoyets metalldeler under penning og hare til elektriske stat.
Bruk ekstrahandtak hvis disse leveres sammen med elektroverktoyet. Hvis du mister kontrollen, kan dette fere til skader.

Bruk egnede detektorer til a finne skjulte strøm-/gass-/vannledninger,ller spor hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medfrolebrann og elektrisk stot. Skader pa en gassledning kan fore til eksplosjon. Hull i en vannledning forarsaker materielle skader.
Sla elektoverktoyet straks av, hvis innsatsverktoyet blokkerer. Va r forberedt p a hye reaksjonsmomenter som forarsaker et tilbakeslag. Innsatsverktoyet blokkerer hvis: -elektroverktoyet overbelastes eller det kiler seg fast i arbeidsstykket som kal bearbeides.
Hold elektroverktøyet godt fast. Ved tiltrekking ell er lnsing av skruer kan det ett øyeblikk oppsta høye reaksjonsmomenter.
Hold elektroverktøyet fast med begge hender under arbeidet og sorg for a sta stedig. Elektroverktøyet fores sikrere med to hender.
Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger erer en skrustikke, holds sikrere enn med handen.
Vent til elektroverktoyet er stanset helt for du legger det ned. Innsatsverktoyet kan kile seg fast og fore til at du mister kontrollen over elektroverktoyet.
Batteriet mä/DDapnes.Det er fare for kortslutng.

Beskyt batteriet mot varme, f. eks. ogsa mot permanent solinnvirkning, ild, vann og fuktig het. Det er fare for eksplosjoner.

Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfor frisk luft og gtil gele hvis det oppstar helseproblemer. Dampene kan irritere ndrettsorganene.
Bruk batteriet kun i kombinasjon med Bosch el-verkayet. Kun sik beskyttes batteriet mot farlig overbelast-ning.
Batteriet kan bil skadet av spisse gjenstander som spi- ker ell skrutrekker ellar grunn av pavirkning fra ytre krefter. Resultat kan bil intern kortslutning, og det kan da komme royk fra batteriet, ell beratteriet kan ta fyr, eksplodere ell er bil overopphetet.
Batteriet leveres delvis oppladet. For a sikre full effekt fra batteriet, ma du lade det fullstendig opp i ladeapparatet for forstegangs bruk.
Les gjennom driftsinstruksen for ladeapparatet.
Bruk girvalgbryteren kun när elektroverktøyet stär stille.
Skyv girvalgbryteren hvh. vri driftstypevalgbryteren alltid til anslaget. Elektroverktoyet kan ellrs ta skade.
Sett hýre-/venstrebryteren i midstilling fər alle arbeider pa elektroverktoyet utfores (f. eks. vedlikehold, verktóyskifte osv.) og när den transporteres ellagres.Det er ellers fare for skader his du trykker pa pa-/av-bryteren ved en feiltagelse.

68|Norsk

Produkt- ogytelsesbeskrivelse

Les gjennom alle advorslene og anvisin-gene. Feil ved overholdelsen av advarslene og nedenstaende anvisninger kan medfere elektriske st, brann og/eller alvorlige skader.

Brett ut utbrettssiden med bildet av maskinen, og la dette sid denvara utbrettet mens du leser braupsanvisingen.

Formalsmessig bruk

Elektroverktøyet er beregnet til innskruing og losning av skru er pluss til boring itre, metall, keramikk kunststoff. GSB er itilleg beregnet til slagboring i murstein, murverk og stein. Lyset til dette elektroverktøyet brukes til a belyse delve arbeidsomradsed, og er ikke egnet som rombelysning i boliger.

Illustrertekomponenter

Nummeringen av de illustrrente komponentene gjelder for bildet av elektroverktoyet pa illustrrasjonssiden.

1 Verktoyfeste
2 Selvsppennende chuck
3 Dybdeanlege
4 Ekstrahandtak (isolertgrepfate)
5 Mellomstykke ekstrahandatak
6 Vingeskrue for dybdeanlegsinnstilling
7 Innstillingsring for dreiemomentforvalg
8 Driftsubtype-valgbryter
9 Girvalgbryter
10 Target klips
11 Belteholdeklips
12 Batteri
13 Batteri-lasetast
14Arbeidslys
15 Indikator for overbelastningsvern
16 Universalbitholder*
17 Hoye-/venstrebryter
18 Pa-/av-bryter
19 Handtak (isolert greplate)

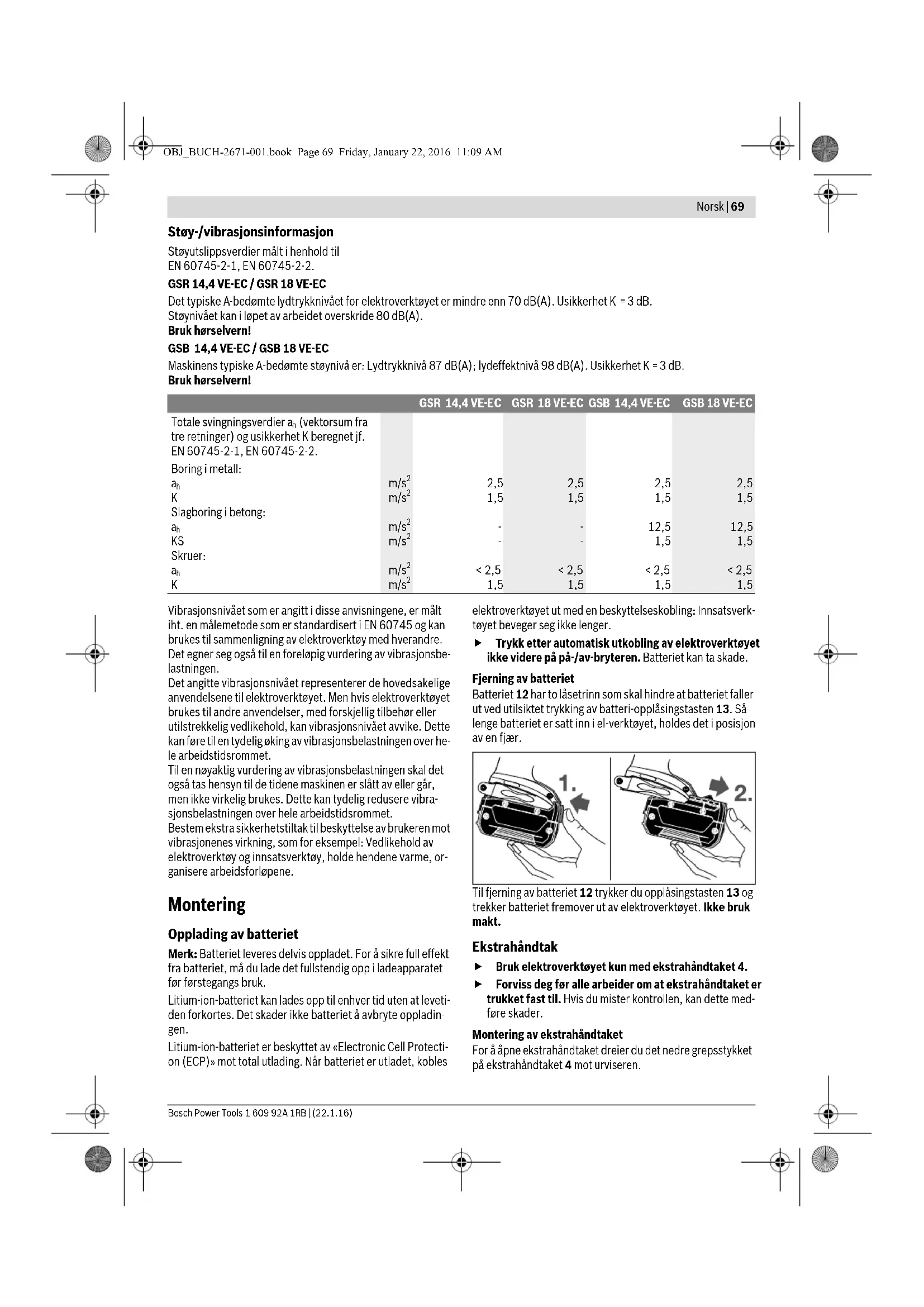

Stay-vibrasjonsinformasjon

Stoyutslipsverdier malt i henhold til

EN60745-2-1,EN60745-2-2.

GSR 14,4 VE-EC / GSR 18 VE-EC

Det typiske A-bedomte lydtrykknivæt for elektroverktøyet er mindre enn 70 dB(A). Usikkerhet K = 3 dB.

Stynivaet kan i Iopet av arbeidet overskride 80 dB(A).

Bruk horselvern!

GSB 14,4 VE-EC/GSB 18 VE-EC

Maskinens typiske A-bedamste styniva er: Lydtrykkniva 87 dB(A); lydeffektniva 98 dB(A). Usikkerhet K = 3 dB.

Bruk hørselvern!

	GSR 14,4 VE-EC	GSR 18 VE-EC	GSB 14,4 VE-EC	GSB 18 VE-EC
Totale svingningsverdier \( a_h \) (vektorum fra tre retninger) og usikkerhet K beregnet fj. EN 60745-2-1, EN 60745-2-2.
Boring i metall:
\( a_h \)	\( m/s^2 \)	2,5	2,5	2,5
K	\( m/s^2 \)	1,5	1,5	1,5
Slagboring i betong:
\( a_h \)	\( m/s^2 \)	-	-	12,5
KS	\( m/s^2 \)	-	-	1,5
Skruer:
\( a_h \)	\( m/s^2 \)	< 2,5	< 2,5	< 2,5
K	\( m/s^2 \)	1,5	1,5	1,5

Vibrasjonsnivät som er angitt i disse anvisingene, er malt iht. en malemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med haverandre. Det egner seg ogsa til en forelopig vurdering av vibrasjonsbelastningen.

Det angitte vibrasjonsnivaret representerer de hovedsakelige anendenvlsene til elektroverktayet. Men hvis elektroverktayet brukes til andre anvendelser, med forskjellig tilbehoreller utilstrekkelig vedlikehold, kan vibrasjonsnivaret avvike. Dette kan fere til en tydelig oking av vibrasjonsbelastningen over hele arbeitsidsrommet.

Til en noyaktig vurdering av vibrasjonsbelastningen skal det ogsa tas hensyn til de tidene maskinen er slatt av ellr gär, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempeI: Vedlikehold av elektroverktoy og innsatsverktoy, holde hendene varme, organisere arbeidsforlopene.

Montering

elektroverktoyet ut med en beskyttelseskobling: Innsatsverktoyet beveger seg ikke longer.

Trykk etter automatisk utkobling av elektroverktoyet ikke videre pa pa-/av-bryteren. Batteriet kan ta skade.

Fjerning av batteriet

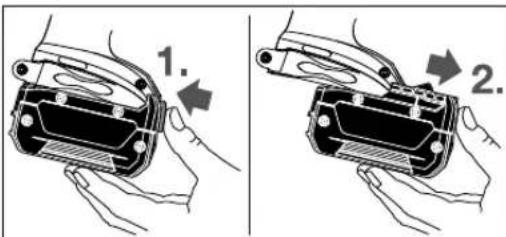

Batteriet 12 har to lasetrinn som skal hindre at batteriet faller ut ved utilsiktet trykking av batteri-opplasingsstalen 13. Så lenge batteriet er satt inn i el-verktøyet, holdes det i posisjon av en fjær.

Til fjerning av batteriet 12 trykker du opplasingslasten 13 og trekker batteriet fremover ut av elektroverktoyet. Ikke bruk makt.

Ekstrahandtak

Bruk elektroverktoyet kun med ekstrahandket 4.
Forviss deg fər alle arbeider om at ekstrahandaket er trukket fast til. Hvis du mister kontrollen, kan dette medføre skader.

Montering av ekstrahandtaket

For aapne ekstrahandtaket dreier du det nedre grepsstykket pa ekstrahandtaket 4 mot urviseren.

70|Norsk

Trekk mellomstykket tile ekstrahandtaket 5 tilbake, og hold det i denen stillingen. Skyv ekstrahandtaket over chucken for a sette ekstrahandtaket på elektroverktøyet.Slipp deretter mellomstykket 5.

Deretter dreier du nedre del av ekstrahandtaket 4 fast igjen med urviserne.

Innstilling av boreydben

Med dybdeanlegget 3 kan onsket boreydbe X bestemmes.

Løsne vingeskruen for dybdeanleggsinnstillingen 6 og sett dybdeanlegget inn i ekstrahandtaket 4.

Trekk dybdeanlegget sa langt ut at avstanden mellom spissen pa boret og spissen pa dybdeanlegget tilsvarer onsket boredybde X.

Trekk vingeskruen for dybdeanleggsinnstilling 6 fast igjen.

• Ta batteriet ut av elektroverktoyet før alle arbeider pa elektroverktoyet utfores (f. eks. vedlikehold, verktoyskifte osv.) hvh. ved transport og oppbevaring. Det er fare for skader hvis du trykker pa /av-bryteren ved en feiltagelse.

Apne den selvspennende chucken 2 ved a dreie den sa langt i dreieretning ① at verktoyet kan settes inn. Sett inn verktoyet. Skru hylsen til den selvspennende chucken 2 kraftig fast med handen i dreieretning ②. Chucken lases da automatisk.

Stov/sponavsuging

Stv fra materialer som blyholdig maling, noen trety per, mineraler og metall kan vare helsefarlig og fere til allergiske reaksjoner, andedrettssykdommer og/eller kreft. Asbestholdig materiale ma kun bearbeides av fagfolk.

• Sorg for god ventilasjon av arbeidsplassen.
  Det anbefales a bruke en stovmaske med filterklasse P2.

Folg ditt lands gyldige forskritter for de materialene som skal bearbeides.

Unnga stov pa arbeidsplassen. Stov kan lett antennes.

Bruk

Igangsetting

Insetting av batteriet

Merk: Bruk av batterier som ikke er egnet for dette verktøyet kan fore til feilfunksjoner erler til skader på elektronverktøyet. Sett hýre-/venstrebryteren 17 i midten, for a unnga en ufrivillig innkboling. Sett det oppladeb batteriet 12 inn i handataket til det tydelig gár i las og ligger kant i kant med handetak.

Innstilling av rotasjonsretningen (se bilde B)

Rotering mot venstre: Skyd dreieretningsbryteren 17 til den stopper i posisjonen pa begge sider

Innstilling av driftstypen

Boring

Still bryteren for valg av driftsmate 8 pa symbolet «Boring».

Skruing

Still bryteren for valg av driftsmate 8 pa symbolet «Skruiing'.

Slagboring

(GSB 14,4 VE-EC, GSB 18 VE-EC)

Still bryteren for valg av driftsmåte 8 pa symbolet «Slagboring».

Inn-/utkobling

Trykk til igangsetting av elektroverktoyet pa/pa-/av-bryteren 18 og hold den trykt innate.

LED 14 lyser ved halvweis ell er helt inntrykket pa-/av-bryter 18 og muliggjor opplysing av skrustedet ved ugunstige lysforhold.

Slä elektroverktøyet kun pa nár du bruker det for á spare ener-gi.

Innstilling av turtallet

Du kan innstille turtallet pa innkoplet elektroverktay trinnlost, avhengig av hvar langt du trykker pa-/av-bryteren 18 inn. Et svakt trykk pa/pa-/av-bryteren 18 ferer til et lavrturtall. Tur tallet okes med okende trykk.

Forvalg av dreiemoment (Gjelder for driftsmate skruing)

Med innstillingsringen for dreiemomentforvalg 7 kan du forhandsinnstille det nodvendige dreiemomentet i 25 trinn. Sa-snart det innstilte dreiemomentet er nadd, stanses innsatsverktoyet.

Mekanisk girvalg

Lavturtallomrade; til arbeid med stor bordiameter.

2.gir:

Hoyt turtallomrade; til boring med liters bordiameter.

Temperaturhengig overlastbeskyttelse

Ved forskriftsmessig bruk kan ikke elektroverktøyet overbelastes. Hvis belastningen blir for stor erller batteritemperatu- ren ikke er i samsvar med spesifikasjonene, reduseres ut-gangseffekten, eller elektroverktøyet slas av.

Elektroverktoyet gär ikke med full utgangseffekt igjen fortilt batteritemperatur er nadd.

Norsk 71

Det temperaturhengige overbelastningsvernet indikeres av at LED-lampen 15 pa elektroverktoyet lyser rodt. Hvis LED-lampen 15 slukker, har verktoyet igjen tillatt batteritemperatur.

Beskyttele mot total utlading

Lithium-ion-batteriet er beskyttet av «Electronic Cell Protection on (ECP)» mot total utlading. När batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverkøyet beveger seg ikke longer.

Hurtigutkoping

Hurtigutkopingen gir bedre kontroll over elektroverktøyet.
Ved uforutsett rotasjon av elektroverktøyet rundt borakselen utkopies maskinen.

Hurtigutkoplingen vises ved at LEDen på elektronverktøyet blinker.

For ny innkoping slipper du pa-/av-bryteren og betjener den pa nytt.

Hurtigutkoblingen kan bare utleses nar elektroverktoyet gär med maksimalt arbeidsturtall og kan rotere fritt rundt borakselen. Husk dette nár du velger arbeids-stilling. Ellers er ici funksjonen til hurtigutkoblingen garantert.

Arbeidshenvisninger

Sett elektroverktoyet bare pa skruen naret er slatt av. Innsatsverktoy som dreier seg kan skli.

Et hjelpeverktoy kan brukes nar skrumaskinbits aller universalbitholder skal tas ut.

Belteholdeklips

Service og vedlikehold

Vedlikehold og rengjøring

• Ta batteriet ut av elektroverktøyet før alle arbeider pa elektroverktøyet utfores (f. eks. vedlikehold, verktoyskifte osv.) hvh. ved transport og oppbevaring. Det er fare for skader hvis du trykker pa/pav-bryteren ved en feiltagelse.
  Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for á kunne arbeide bra og sikkert.

Hvis batteriet-ieke lenger er funksjonsdyktig, ma du henvende teg til en autorisert kundeservice for Bosch-elektronverktay.

Kundeservice og rådgivning vedBruk

Kundeservicen svarer pà dine spørsmål om reparasjon og vedlikehold avprodukter samt om resededeleler. Sprengskisser og informasjon om resedeler finner du også pa: www.bosch-pt.com

Ved alle forespørsler og reservedelsbestillinger ma du oppgi det 10-sifrede produktnummeret som er angitt pa Produktets typeskit.

Norsk

Robert Bosch AS
Postboks 350
1402 Ski
Tel.: [phone]
Faks: 64878955

Transport

Li-ion-batteriene i verktoyet underligger kravene for farlig gods. Batteriene kan Transporteres pa veier av brukeren uten ytterligere krav.

Ved forbesdelse gjennom tredje personer (f. ekx.: lufttransport ell spedisjon) ma det oppfylles speielle krav til emballasje og merking. Du ma da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.

Send batterier kun hisetlke er skadet. Lim igjen de apne kontaktene og pakk batteriet sik at det ikke beveger seg i emballasjen.

Ta ogsa hensyn til eventuelle videreforende nasjonale forskrifter.

Deponering

Elektroverktoy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Elektroverktøy og batterier må违法犯罪 i vanlig soppell!

Kun for EU-land:

Iht. det europeiske direktivet 2012/19/EU om gamle elektriske apparater og itht. det europeiske direktivet 2006/66/EC ma defekte aller oppbrakte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.

Batterier/oppladbare batterier:

Li-ion:

Ta hensyn til informasjonene i avsnitet «Transport», side 71.

Rett til endringer forbeholds.

72 | Suomi

Suomi

Turvallisuusohjeita
