Marca	Bosch
Modello	GSR 14.4 VEEC Professional
Tipo di prodotto	Trapano avvitatore a batteria
Tensione nominale	14,4 V
Velocità a vuoto (1ª velocità)	0-420 giri/min
Velocità a vuoto (2ª velocità)	0-1900 giri/min
Coppia max avvitatura morbida (ISO 5393)	40 Nm
Coppia max avvitatura dura (ISO 5393)	70 Nm
Diametro di foratura max nel legno (1ª/2ª velocità)	68 mm
Diametro di foratura max nell'acciaio (1ª/2ª velocità)	13 mm
Diametro max delle viti	10 mm
Portautensili	Mandrino automatico 1,5 - 13 mm
Peso (secondo EPTA 01:2014)	2,1 kg
Batteria consigliata	GBA 14,4V.. (Li-Ion)
Caricabatterie consigliato	AL 18.. o GAL 3680
Intervallo di temperatura di funzionamento	-20 °C a +50 °C
Funzioni principali	Foratura, avvitatura, avvitatura con preselezione della coppia (25 posizioni), senso di rotazione reversibile, illuminazione LED, arresto rapido, protezione da sovraccarico e scarica profonda
Sicurezza	Impugnatura supplementare isolante, arresto rapido in caso di blocco, protezione elettronica della batteria (ECP), dispositivo di blocco della batteria
Manutenzione e pulizia	Pulire regolarmente le feritoie di ventilazione; rimuovere la batteria prima della manutenzione; affidare le riparazioni a un servizio autorizzato Bosch
Pezzi di ricambio e riparabilità	Pezzi di ricambio disponibili tramite www.bosch-pt.com o servizio post-vendita Bosch (Francia: 0811360122)
Informazioni generali	Utilizzo conforme: foratura in legno, metallo, ceramica, materiali plastici; avvitatura e svitatura; utensile professionale con clip da cintura e clip colore

Domande frequenti - GSR 14.4 VEEC Professional BOSCH

Come caricare la batteria del trapano Bosch GSR 14.4 VEEC?

Utilizzare esclusivamente il caricabatterie consigliato (AL 18.. o GAL 3680). La batteria viene fornita parzialmente carica; caricarla completamente prima del primo utilizzo. La ricarica può essere interrotta in qualsiasi momento senza danneggiare la batteria Li-Ion.

Come cambiare la punta o l'inserto?

Rimuovere prima la batteria per evitare avviamenti accidentali. Girare l'anello del mandrino automatico in senso orario (vista frontale) per aprire il mandrino, inserire l'utensile, quindi girare saldamente in senso antiorario per bloccarlo.

Come regolare la coppia di avvitatura?

Girare l'anello di preselezione della coppia (7) su una delle 25 posizioni. Più alto è il numero, maggiore è la coppia. In modalità foratura, l'anello è sul simbolo della punta.

Come invertire il senso di rotazione?

Utilizzare l'interruttore del senso di rotazione (17) situato sopra l'interruttore. Spingerlo a sinistra per rotazione destra (serraggio) o a destra per rotazione sinistra (svitatura). Commutare solo quando l'utensile è fermo.

Cosa fare se il trapano si ferma bruscamente durante l'uso?

L'arresto rapido si è attivato in caso di blocco. Rilasciare l'interruttore di accensione/spegnimento, quindi ripremerlo per riavviare. Se il problema persiste, verificare che l'utensile non sia bloccato e che la batteria non sia sovraccarica.

Come selezionare la velocità?

Utilizzare l'interruttore di velocità (9) a utensile completamente fermo. Posizione 1: bassa velocità (0-420 giri/min) per foratura di grandi diametri. Posizione 2: alta velocità (0-1900 giri/min) per foratura di piccoli diametri o avvitatura rapida.

Quali batterie posso utilizzare con questo modello?

Utilizzare esclusivamente batterie Bosch GBA 14,4V.. (Li-Ion). L'uso di altre batterie può danneggiare l'utensile o presentare un rischio per la sicurezza.

Come pulire e mantenere il trapano?

Prima di qualsiasi manutenzione, rimuovere la batteria. Pulire le feritoie di ventilazione con una spazzola asciutta. Non utilizzare prodotti chimici. Per le riparazioni, contattare un servizio post-vendita autorizzato Bosch.

Cosa significa la spia rossa sul trapano?

Il LED di protezione da sovraccarico (15) si accende in rosso se l'utensile o la batteria è in surriscaldamento. Lasciare raffreddare l'utensile; il LED si spegnerà e l'utensile funzionerà nuovamente normalmente.

Posso utilizzare questo trapano per forare nel calcestruzzo?

No, il modello GSR 14.4 VEEC è un trapano avvitatore senza percussione. Per forare nella muratura, utilizzare il modello GSB (con percussione). Questo modello è progettato per legno, metallo, plastica e ceramica.

MANUALE UTENTE GSR 14.4 VEEC Professional BOSCH

Avvertenze generali di pericololo per elettroutensili

AWERTENZA

Leggere tutte le avventenze di pericolo e le istruzioni operative. In

caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potrare create il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avertenze di pericolo e le istruzioni operative per agli esigenza futura.

Il termine «elettrotensile» utilizzato nelle avventenze di pericolò si riferisce ad utensili elettrici alimentati alla rete (con linea di allaccimento) ed ad utensili elettrici alimentati a batteria (senza linea di allaccimento).

Sicurezza della postazione di lavoro

• Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
  Evitare d'impiegare l'elettrotensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettrotensili producono scintille che sono far infiammare la polvere o i gas.
• Tenere lontani i bambini ed altri persone durante l'impiego dell'eletttroutensile. Eventuali distrazioni potranno comportare la perdita del controlo sull'eletttroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigorifici. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo èesso a massa.
Custodire l'elettroutensile al riparo alla pioggia o dall'umidità. La penetrazione dell'acqua in un elettrotensile augenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non uso per trasportare o per appendere l'eeltroutensile oppure per estrarre la spina alla presa di corrente. Non avicinare il cavo a fonti di calore, olio, spigoli tagliente e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigiati augmentano il rischio d'insorgenza di scosse elettriche.
Qualora si voglia usare I'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per I'impiego all'esterno. L'uso di un cavo di

Italiano | 41

prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

Qualora non fosse possibile evitare di utilizzare l'electroutensile in ambiente umido,utilizzare un interrutto re di sicurezza. L'uso di un interruttori di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

• Et importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'eletttroutensile durante le operazioni di lavoro. Non utilizzato mai l'eletttroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'eletttroutensile cui essere causa di gravi incidenti.
• Indossare sempre equipaggiamento protettivo individuale nonché occhiiali protettivi. Indossando abbigliaento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
  Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore nelle si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
  Prima di accendere l'eeltroutensile togliere gli attrezzi di regolazione o la chiave ingese. Un accessorio oppu-re una chiave che si trovi in una parte rotante della macchina cui po provocare seri incidenti.
  Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In quello modo è possible controllare meglio l'elettroutensile in caso di situazioni inaspettate.
• Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed iganti lontani da pezioni in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliari si in pezioni in movimento.
  In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli eletttroutensili

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzato esclusivamente l'eletttroutensile escludimente previsto per il caso. Con un elettROUTENSE adatto si lavora in modo miglior e più sicuro nell'ambito della sua potenza di prestazione.
Nonutilizzare mai elettroutensili con interruptoridifetosi. Un elettroutensile con l'interruttore rotto epericoloso e delve essere aggustato.

Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione evitera che l'elettrotensile possa essereMESSO in funzione involutariamente.
Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persona che non siano abituate ad uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.
Eseguire la manutenzione dell'eletttroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'eletttroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da eletttroutsili la cui manutenzione è stata effettuata molto accuramente.
Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e contaglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzato l'elettrotensile, gli accessori optionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Cosi facendo, tenerere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettrotensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolo.

Trattamento ed utilizzato appropriato di utensili dotati di batterie ricaricabili

Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositorio di carica previsto per un determinato tipo di batteria sussiste pericolò di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
Avere cura d'impiegare negli elettroutensili solo ed esclusivamente batterie ricaracabili esquisitamente previste. L'uso di batterie ricaracabili di tipo diverso potra dare insorgenza a lesions e comportare il rischio d'incendi.
Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri piccoli oggett i metallici che potrebbero provocare un cavallotta-mentation dei contatti. Un eventuale corto circuito tra i contatti dell'accumulatore potr'a dare origine a bruciature o ad incendi.
In caso d'impiego errato si provoca il pericolo di fuoriuscita di liquido alla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuramente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito

42|Italiano

dalla batteria ricaricabile potra causare irritazioni cutanee o usioni.

Assistenza

Fare riparare l'elettrotensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'elettrotensile.

Indicazioni di sicurezza per trapani ed avvitatori GSB 14,4 VE-EC/GSB 18 VE-EC

Usare la protezione acustica impiegando trapani battenti. L'effetto del rumore cui causare la perdita dell'udi-to.

GSR 14,4VE-EC/GSR 18 VE-EC/ GSB 14,4 VE-EC/GSB 18 VE-EC

• Tenere l'apparecchio per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio oppure la vite potrebbe venire aizzato con cavi elettrici nascosti. Il contatto con un cavò molto tensione più mettere nelle tensioneanche parti metalliche dell'apparecchio, causando una scossa elettrica.
  Utilizzato le impugnature supplementari se fornite insieme all'elettroutensile. La perdita di controllo sull'elettroutensile può causare lesioni.
  Al fine di rilevare linee di alimentazione nascoste,utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale societa erogatrice. Un contatto con linee elettriche cui provocare lo sviluppo di incendi e di scosse elettriche.Danneggiando linee del gas si può create il pericolo di esplisioni.Penetrando una tubazione dell'acqua siprovocano seri danni materiali.
  Spagnere immediatamente I'eletroutensile quando I'utensile accessorio si blocca. Aspettarsi sempre alto momenti di reazione che possono provocare un contraccolpo. L'utensile accessorio si blocca quando: -I'eletroutensile e sopposto a sovraccarico oppure -prende angolature improprie nel pezzo in lavorazione.
• Tenere sempre ben saldo l'elettROUTensile. Serrando a fondo ed allentando le viti è possible che si verificinho temporaneamente alti momenti di reazione.
• Durante le operazioni di lavoro è necessario tener elettroutensile sempre con entrambé le mani ed adottare una posizione di lavoro sicura. Utilizzato con sicurezza elettroutensile tenendolo sempre con entrambé le mani.
  Assicurare il pezzo in lavorazione. Un pezzo in lavorazione cui quod estere bloccato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
  Prima di posare l'elettroutensile, attendere sempre fi no a quando si sare fermato completeness. L'accesso rio cui incepparsi e comportare la perdita di controlo dell'elettroutensile.
  Non aprire la batteria. Vi è il pericolodi un cortocircuito.

Proteggere la batteria ricaricabile dal calore, p. es. anche dall'irradiamento solare continuo, dal fuoco, dall'acqua e dall'umidita. Esiste pericolodi esplsoione.

In caso di difetto e di uso improprio della batteria ricacricabile vi è il pericolò di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori sono irritare le vie respiratoriè.
Utilizzare la batteria ricaricabile esclusivamente insieme all'elettroutensile Bosch. Solo in quello modo la batteria ricaricabile viene protetta da sovraccarico pericoloso.
Se si uso oggetti appuntiti, come ad es. chiodi o un cacciavite, oppure se si esercita forza dall'esterno, la batteria ricaricabile vu dannegliarsi. Puo verificarsi un cortocircuito interno e la batteria vu incendiari, emettere fumo, esplodere o surriscaldarsi.
La batteria ricaricabileViene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completeness la batteria ricaricabile nella stazione di ricarica.
Leggere le struzioni d'uso della stazione di ricarica.
Azionare il commutatore di marcia esclusivamente ad elettROUTensile fermo.
Spingere il commutatore di marcia oppure ruotare il selettore dei modi operativi sempre fino all'arresto. In caaso contrario l'elettrotensile potrebbe venire danneggiato.
Prima di effettuare lavori all'elettroutensile (ad es. lavori di manutenzione,chio d utensile,ecc.),nonché in caso di trasporto e di conservazione dello stati, avere sempre cura di portare in posizione media il commutatore per la reversibilità. In difetto, sussistera il pericolo di lesioni in caso di azionamento accidentale dell'interruttore di avvio/di arresto.

Descrizione del prodotto e caratteri-stiche

Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potrare create il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Si prega di aprire la pagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta quando si legge il manuale delle Istruzioni per l'uso.

Uso conforme alle norme

L'eeltroutensile é idoneo per avvitare e svitare viti nonché per forare nel legname, metallo, ceramica e plastica. Il GSB è adatto inoltre per eseguire forature battenti in mattoni, muratura e materiale minerale.

L'illuminazione di quello elettroutensile è concepita per iluminare l'area di lavoro dell'elettroutensile stesso e non è adatta per illuminare l'ambiente domestico.

Italiano | 43

Componenti illustrati

La numerozione dei componenti illustrati si riferisce all'illustrazione dell'elettrotensile che si trovava sulla pagina con la rappresentazione grafica.

1 Mandrino portautensile
2 Mandrino autoserrante
3 Guida di profondità
4 Impugnatura supplementare (superficie di presa isolata)
5 Elemento intermedio impugnatura supplementare
6 Vite ad alette per la regolazione della battuta in profondità
7 Anello di regolazione presezione della coppa
8 Selettore della modalità di esercizio

9 Commutatore di marcia
10 Fermaglio colorato
11 Clip di aggancio cintura
12 Batteria ricaricabile
13 Tasto di sbloccaggio della batteria ricaricabile
14 Luce di lavoro
15 Indicazione della protezione contro il sovraccarico
16 Portabit universsale*
17 Commutatore del senso di rotazione
18 Interruttore di avvio/arresto
19 Impugnatura (superficie di presa isolata)

L'accessorio illustrato oppure descripto non è compreso nel volume di fornitura standarde. L'accessorio Completo è contentu nel loro programma收费标准i.

Dati tecnici

Cacciaviti/avvitatore a batteriaTrapano avvitatore a batteria con battente		GSR 14,4 VE-EC GSR 18 VE-EC
			GSB 14,4 VE-EC GSB 18 VE-EC
Codice prodotto	3601 JF1 0.. 3601 JF1 1.. 3601 JF1 2.. 3601 JF1 3..
Tensione nominale	V= 14,4 18 14,4 18
Numero di giri a vuoto
- 1a marcia	min-1	0-420	0-480	0-420	0-480
- 2a marcia	min-1	0-1900	0-2100	0-1900	0-2100
Frequenza colpi	min-1	--0-28500 0-31500
Coppia di serraggio max., avvitamento in materiale elastico, secondo ISO 5393	Nm	40°	47°	40°	47°
Mass. momento di coppia avvitamento di giunti rigidi conforme alla norma ISO 5393	Nm	70°	75°	70°	75°
max. punta Ø (1a/2a marcia)
- Legname	mm	68	82	68	82
- Acciaio	mm	13	13	13	13
- Muratura	mm	-	-	14	16
Mandrino portautensile		1,5 - 13	1,5 - 13	1,5 - 13	1,5 - 13
Diam. max. delle viti	mm 10 12	10 12
Peso in funzione della EPTA-Procedure 01:2014	kg	2,1*	2,2*	2,2*	2,3*
Temperatura ambiente consentita
- durante la carica	°C	0...+45	0...+45	0...+45	0...+45
- durante il funzionamento" e per lo stoc-caggio	°C	-20...+50	-20...+50	-20...+50	-20...+50
Batterie raccomandate		GBA 14,4V..	GBA 18V..	GBA 14,4V..	GBA 18V..
			GBA 18V... W	GBA 18V... W	GBA 18V... W
Caricabatteria raccomandati		AL 18..	AL 18..	AL 18..	AL 18..
		GAL 3680	GAL 3680	GAL 3680	GAL 3680
Caricabatteria consigliati per le batterie a in-duzione			GAL 18... W		GAL 18... W
*in funzione della batteria ricaracabile utilizzata
** prestazioni limitate in presenza di temperature <0 °C

Informazioni sulla rumorosità e sulla vibrazione

Valori di emissione acustica rilevati conformmente a

EN60745-2-1,EN60745-2-2.

Bosch Power Tools 1609 92A 1RB (22.1.16)

44|Italiano

GSR 14,4 VE-EC / GSR 18 VE-EC

Il livello di pressione acustica stimato A della macchina ammonta ad un valore minore di 70 dB(A). Incertezza della misura K = 3 d B .

Il livello di rumore durante il lavoro più superare 80 dB(A).

Usare la protezione acustica!

GSB 14,4 VE-EC / GSB 18 VE-EC

Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 87 dB(A); livello di potenza acustica 98 dB(A). Incertezza della misura K = 3 dB.

Usare la protezione acustica!

	GSR 14,4 VE-EC	GSR 18 VE-EC	GSB 14,4 VE-EC	GSB 18 VE-EC
Valori complessivi di oscillazione \( a_h \) (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformmente alla norma EN 60745-2-1, EN 60745-2-2.Foratura nel metallo:
\( a_h \)	\( m/s^2 \)	2,5	2,5	2,5
K	\( m/s^2 \)	1,5	1,5	1,5
Foratura con percussione nel calcestruzzo:
\( a_h \)	\( m/s^2 \)	-	-	12,5
K	\( m/s^2 \)	-	-	1,5
Avvitamento:
\( a_h \)	\( m/s^2 \)	< 2,5	< 2,5	< 2,5
K	\( m/s^2 \)	1,5	1,5	1,5

Il livello di vibrazioni indicate nelle presenti istruzioni è stato rilevato seguito una procedura di misurazione conforme alla norma EN 60745 e più essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitatione da vibrazioni.

Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'eletruttensile. Qualora l'eleetruttensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni più diferire. Questo può augmentare sensibilmente la sollecitationa da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitatione da vibrazioni bisognerebbe considerare ancahi tempi in cui l'apparecchio è spento oppure è accesso ma non èutilizzato effettivamente. Questo puc ridurre chiaramente la sollecitatione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibrazioni come p.es.: manutenzione dell'elettrotunitsile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Montaggio

Caricare la batteria

Notabene: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completeness la batteria ricaricabile nella stazione di ricarica.

La batteria ricaricabile a ioni di litio po ssere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.

La batteria ricaricabileagliioni di litio e protetta dalla «Electronic Cell Protection (ECP)» controlo scaricamento completo. In caso di batteria scarica l'elettroutensile si spegne attra- verso un interrottore automatico: Il portautensile od accessorio non si muove più.

Dopo la disattivazione automatica dell'elettrotunsile non continuare a premere l'interruttor di avvio/arresto. La batteria ricaricabile potrebbe subire dei danni.

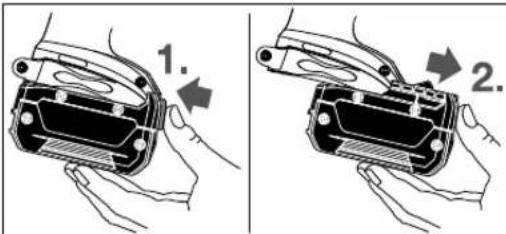

Rimozione della batteria ricaricabile

La batteria ricaricabile 12 è odata di due inserti di bloccaggio che devono impedire la caduta della batteria ricaricabile in casa di pressione accidentale del tasto di sbloccaggio della batteria ricaricabile 13. Fintanto che la batteria ricaricabile è inserita nelle elettroutensile, la stessa è tenuta in posizione tramite una molla.

Per la rimozione della batteria ricaricabile 12 premere il tasto di sbloccaggio 13 e togliere la batteria dall'elettrotunsile tirandola in avanti. Durante esta operazione non sforzare.

Impugnatura supplementare

Utilizzato il Vostro eletttroutensile soltanto con l'impugnatura supplementare 4.

Italiano | 45

Prima di qualiasi intervento assicurarsi che l'impu-gnatura supplementare sua serrata saldamente. La per-dita del controllo cui causare lesioni.

Montaggio dell'impugnatura supplementare

Per aprire l'impugnatura supplementare, ruotare l'elemento inferiore dell'impugnatura supplementare 4 in senso antiorario.

Tirare indietro l'elemento intermediod dell'impugnatura supplementare 5 e tenerlo in questa posizione. Far scorrere I'impugnatura supplementare sul mandrino per montarla sull'elettroutensile. Infine rilasciare I'elemento intermedio 5. Successivement ruotare in senso orario la parte inferiore dell'impugnatura supplementare 4 in modo che sia di nuovo serrata.

Orientare l'impugnatura supplementare

L'impugnatura supplementare 4 pou essere spostata liberamente e regolata in modo da permettere di prendere una posizione di lavoro di assoluta maneggevolezza.

Girare la maniglia inferiore dell'impugnatura supplementare 4 in senso antiorario e spostare l'impugnatura supplementare 4 alla posizione richiesta. Avvitare+dunque la maniglia inferiore dell'impugnatura supplementare 4 di nuovo bene in senso orario.

Regolazione della profondità di foratura

Tramite l'asta di profondità 3 è possibile determinare la pro-fondità della foratura richiesta X.

Allentare le viti ad alette per la guida di profondità 6 ed applicare l'asta di profondità nell'impugnatura supplementare 4.

Estrarre l'asta di profondità fino a quando la distance tra l'estremità della punta e l'estremità della guida profondità corrisponde alla richiesta profondità della foratura X.

Avvitare di nuovo forte la vite ad alette per la regolazione della battuta in profondità 6.

Cambio degli utensilsi (vedi figura A)

Prima di effettuare lavori all'elettroutensile (p. es. lavori di manutenzione,chio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di estrarne sempre la batteria ricacrabile. In caso d'azionamento accidentale dell'interruttore di avvio/di arresto sussisterà il pericolò di incidenti.

Apriere l mandrino autoserrante 2 ruotando nel senso di rota-zione 1mino a quando I'utensile cui esere inserto. Inserire I'utensile.

Ruotare manualmente con forza la boccola del mandrino autoserrante 2 nel senso di rotazione. In questo modo il mandrino viene bloccato automaticamente.

Aspirazione polvere/aspirazione trucioli

Polveri di materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli sono essere dannose per la salute e posso sono causare reazioni allergiche, malattie delle vie respiratoriè e/o cancro. Materiale contente amianto delve essere lavorato esclusivement da personale specializzato.

• Provedere per una buona aerazione del posto di lavoro.
• Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.

Evitare accumuli di polvere sul posto di lavoro. Le polveri si possono incendiare lavorente.

Uso

Messa in funzione

Applicazione della batteria ricaricabile

Notabene:Lutilizzo di batterie ricaricabili che non siano adatte all'elettroutensile in dotazione puo provocare disfunzioni oppure arrecare danni all'elettroutensile.

Mettere il commutatore del senso di rotazione 17 in posizione centrale in modo da impedire che la macchina possa accen-dersi accidentallymente. Applicare la batteria ricaricata 12 nell'impugnatura fino a percepirne lo scatto d'inesto ed a far-la trovare a filo con l'impugnatura.

Impostazione del senso di rotazione (vedi figura B)

Con il commutatore del senso di rotazione 17 è possibile modificare il senso di rotazione dell'elettrettensile. Comunque, ciò non è possibile quando l'interruttore di avvio/arresto 18 è premuto.

Rotazione destorsa: Spostare il commutatore del senso di rotazione 17 su entrambi i lati sono a fine corso in posizione.
Rotazione sinistrora: Spostare il commutatore del senso di rotazione 17 su entrambi i lati sono a fine corsa in posizione.

Regolazione del modo operativo

Foratura

Posizione are il selettore delle modalità di azionamento 8 sul simbolo «Foratura».

Avvitamento

Posizione are il selettore delle modalità di azionamento 8 sul symbolo «Avvitamento».

Foratura battente

(GSB 14,4 VE-EC, GSB 18 VE-EC)

Posizionare il selettore delle modalità di azionamento 8 sul symbolo «Foratura con percussione».

Accendere/specnere

Per accendere l'eeltroutensile premere l'interruttore di avvio/arresto 18 e tenerlo premuto.

Il LED 14 è illuminato in caso di interrupttre di avvio/arresto 18 premuto a meta oppure premuto completeness e consente l'illuminazione del punto di avvitamento in caso di condizioni di lucse sfavorevoli.

Per risparmiare energia accendere l'electroutensile solo se lo stesso viene utilizzato.

46|Italiano

Regolazione del numero di giri

E possible regolare la velocità dell'elettroutensile in funzione operando con la pressione che si esercita sull'interruttore avvio/arresto 18.

Esercitando una leggera pressione sull'interruttore di avvio/arresto 18 si ha una velocità Bassa. Aumentando la presione si aumenta la velocità.

Preselezione della coppiia (vale per la modalità di azionamento Avvitamento)

Con l'anello di regolazione presezione della coppia 7 è possibile preselezionare la coppia necessaria in 25 livelli. Non appena la coppia regolata è raggiunta, l'accessorio viene fermato.

Commutazione meccanica di marcia

• Azionare il commutatore di marcia 9 solo quando l'elettroutensile è fermo.

Marcia 1:

campo di numero di giri basso; per lavori con diametri di forata grandi.

Marcia 2:

campo di velocità alto; per forature con piccolo diametro di foratura.

Protezione termosensible contro sovraccarichi

Se impiegato in modo conforme, l'eletttroutensile non può subire sovraccarichi. In caso di carico eccessivo, o qualora venga utilizzato oltre il campo di temperatura consentito per la batteria, la potenza erogata viene ridotta oppure l'eletttroutensile si disattiva. L'eletttroutensile riprende a funzionare a piena potenza solo dopo aver raggiunto la temperatura della batteria ammessa.

La protezione contro il sovraccarico in funzione della tempe ratura viene indicata da una luce rossa del LED 15 sull'elettrotensile. Quando il LED 15 si spegne, l'utensile ha raggiunto il range di temperatura della batteria ammesso.

Protezione contro lo scaricamento totale

La batteria ricaricabileagliioni di litio e protetta dalla «Electronic Cell Protection (ECP)» contro lo scaricamento completo. In caso di batteria scarica l'etelettroutensile si spegne attra- verso un interruptore automatico: Il portautensile od accessorio non si muove più.

Disinserimento rapido

Il disinserimento rapido offre un controllo migliorare sull'elettrotensile. In caso di rotazione imprevedibile dell'elettrotensile intorno all'asse della punta l'apparecchio si spegne. Il disinserimento rapido viene segnalato tramite un lampeggio del LED sull'elettrotensile.

Per la rimessa in funzione rilasciare l'interruttore di avvio/arresto ed azionarlo di nuovo.

• Lo spegnimento rapido può attivarsi solo se l'elettrotensile gira al numero di giri di lavoro massimo e può ruotare liberamente sull'asse di foratura. Pertanto scegliere una posizione di lavoro adatta. Altrimenti non è garantito lo spegnimento rapido.

Indicazioni operative

Applicare I'eletroutensile sulla vite soltanto quando è spento. Utensili accessori in rotazione possono scivolare.

Per estrarre il bit di avvitamento o il portabit universale è consentito utilizzato un utensile ausiliario.

Clip di aggancio cintura

Tramite il clip di aggancio cintura 11 è possibile agganciare l'eeltroutensile p. es. ad una cinghia. In quello modo si han-no libero entramble le mani e l'eeltroutensile è sempre a portata di mano.

Fermaglio colorato (vedi figura D)

Épossiblepersonalizzare10'elettROUTensileapplicando il fermaglio colorato.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di effettuare lavori all'elettrotensile (p. es. lavori di manutenzione,chio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stati, avere sempre cura di estrarne sempre la batteria ricacrabile. In caso d'azionamento accidentale dell'interruttore di avvio/di arresto sussisterà il pericolo di incidenti.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'electroutensile e le prese di ventilazione.

Se la batteria ricaricabile non dovesse più funzionare, rivolgersi ad un Centro per il Servizio Clienti elettroutensili Bosch autorizzato.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concennti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili ancche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiutera in caso di domande relative ai nostri prodotti ed ai loro accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cîre riportato sulla targhetta di fabbricazione del prodotto.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Nederlandsl 47

Swizzera

Sul site www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Trasporto

Le batterie ricaricabiliagliioni di litio contente sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente alla ulteriori precauzioni.

In caso di spedizione tramite terzi (es.:trasporto aereo oppurre spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marchatura. In quello caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imballo.

Vi preghiamo di osservareanche eventuali ulteriori normenazionali.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente elettroutensili, batterie ricaricabili, accessori ed imballaggi non più impiegabili.

Non gettare elettroutensili e batterie ricaricabili/batterie tra i rifiuti domestici!

Solo per i Paesida CE:

Conformamente alla direttiva europea 2012/19/UE gli elettroutensili diventati in servibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaracibili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.

Per le batterie ricaricabili/le batterie non funzionanti rivolgersi al Consorzio:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax:[phone]

Svizzera

Batrec AG

3752 Wimmis BE

Batterie ricaricabili/Batterie:

Li-Ion:

Si prega di tener presente leindicazioni riportare nel paragrafo «Trasporto», pagin47.

Con ogni riserva di modifiche tecniche.

Nederlandsls

L1IiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEiEi
