BRUKSANVISNING BR 40 10 C CLASSIC KARCHER

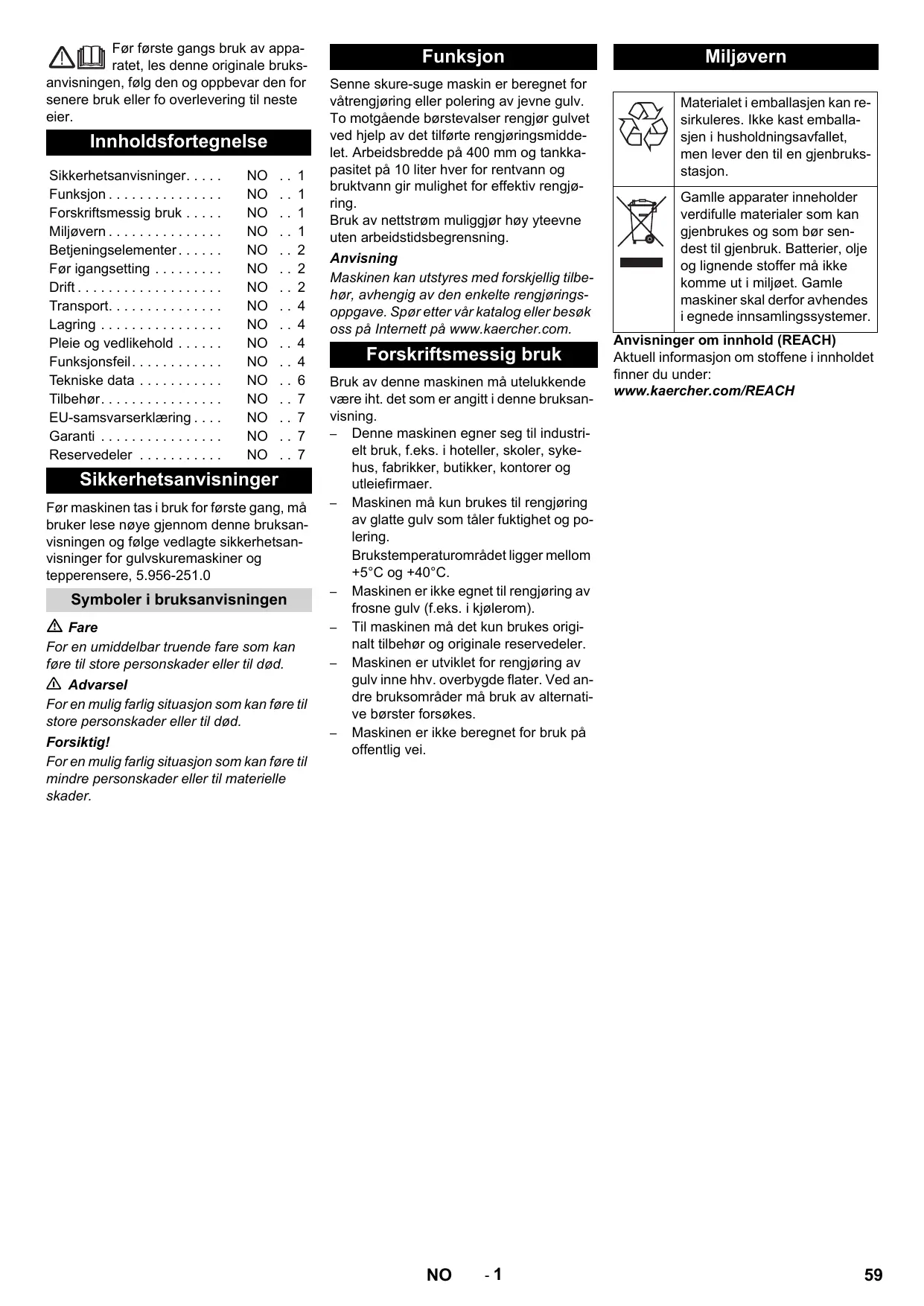

Sikkerhetsanvisninger Før maskinen tas i bruk for første gang, må bruker lese nøye gjennom denne bruksanvisningen og følge vedlagte sikkerhetsanvisninger for gulvskuremaskiner og tepperensere, 5.956-251.0 Symboler i bruksanvisningen Fare For en umiddelbar truende fare som kan føre til store personskader eller til død. 몇 Advarsel For en mulig farlig situasjon som kan føre til store personskader eller til død. Forsiktig! For en mulig farlig situasjon som kan føre til mindre personskader eller til materielle skader. Funksjon Senne skure-suge maskin er beregnet for våtrengjøring eller polering av jevne gulv. To motgående børstevalser rengjør gulvet ved hjelp av det tilførte rengjøringsmiddelet. Arbeidsbredde på 400 mm og tankkapasitet på 10 liter hver for rentvann og bruktvann gir mulighet for effektiv rengjøring. Bruk av nettstrøm muliggjør høy yteevne uten arbeidstidsbegrensning. Anvisning Maskinen kan utstyres med forskjellig tilbehør, avhengig av den enkelte rengjøringsoppgave. Spør etter vår katalog eller besøk oss på Internett på www.kaercher.com. Forskriftsmessig bruk Bruk av denne maskinen må utelukkende være iht. det som er angitt i denne bruksanvisning. – Denne maskinen egner seg til industrielt bruk, f.eks. i hoteller, skoler, sykehus, fabrikker, butikker, kontorer og utleiefirmaer. – Maskinen må kun brukes til rengjøring av glatte gulv som tåler fuktighet og polering. Brukstemperaturområdet ligger mellom +5°C og +40°C. – Maskinen er ikke egnet til rengjøring av frosne gulv (f.eks. i kjølerom). – Til maskinen må det kun brukes originalt tilbehør og originale reservedeler. – Maskinen er utviklet for rengjøring av gulv inne hhv. overbygde flater. Ved andre bruksområder må bruk av alternative børster forsøkes. – Maskinen er ikke beregnet for bruk på offentlig vei.

Miljøvern Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den til en gjenbruksstasjon. Gamlle apparater inneholder verdifulle materialer som kan gjenbrukes og som bør sendest til gjenbruk. Batterier, olje og lignende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer. Anvisninger om innhold (REACH) Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH

Låsemekanisme rentvannstank Bryter børstedrift Bryter rengjøringsmiddelløsning Slange rengjøringsmiddelløsning Lofilter (utsuging) Låsing skyvebøyle Låseknapp transporthjul Transporthjul * Skyvebøyle Strekkavlastningskroker Holder transporthjul * Klips Rentvannstank Spillvannstank Avviserrulle Trykker sugebomskifte Flottør Tast børsteskifte Drivverk Sugebom Børstevalser Dreiehåndtak børstetrykk Pedal sugebomsenking Støpsel Bærehåndtak bruktvannstank Deksel friskvanntank Før igangsetting Monter skyvebøylen Skyv øvre skyvebøylehalvdel inn på nedre skyvebøylehalvdel. Forsiktig! Fare for skade. Ikke klem kabelen ved montering. Rett inn hullene (2 mulige innstillinger av høyde). Skru sammen halvdelene av skyvebøylen ved hjelp av senkehodeskruer, skiver og stjernehådtak. Kabel festes med klips til skyvebøyle.

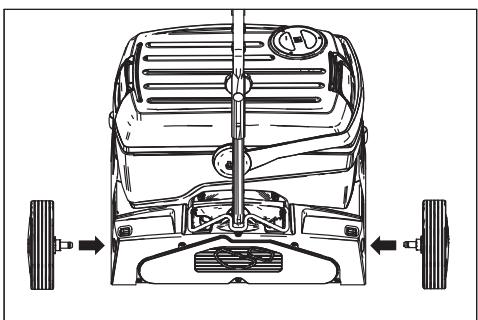

Montere transporthjul. Ved BR 40/10 C Classic er transporthjul ikke del av leveransen. Et påbyggingsett med transporthjul er anført i kapittelet "Tilbehør". Sett inn akslingen for transporthjul i hullene på apparatet, sett i lås. Montering av børste Børstene må monteres før igangsetting (se ”Vedlikeholdsarbeid”). Drift Bemerk Slipp bryter børstedrift for umiddelbar utkobling av børstedriften: Påfylling av driftsmidler Forsiktig! Fare for skade. Det må kun brukes anbefalt rengjøringsmiddel. Brukeren bærer selv risiko for driftssikkerhet, ulykkesfare og redusert levetid av apparatet ved bruk av andre rengjøringsmidler. Det må kun brukes rengjøringsmidler som er fri for løsemidler, saltsyre og andre syrer. Følg sikkerhetsanvisninger på rengjøringsmiddelet. Anvisning Det må ikke brukes sterkt skummende rengjøringsmidler. Følg doseringsanvisningene. Anbefalte rengjøringsmidler: Anvendelse Rengjøringsmiddel Vedlieholdsrengjøring av alle gulv som tåler vann RM 746 RM 780 Vedlikeholdsrengjøring av glinsende overflater (f. eks. granitt) RM 755 es Vedlikeholdsrengjøring og grunnrengjøring av industrigulv RM 69 ASF Vedlikeholdsrengjøring og grunnrengjøring av keramikkfliser RM 753 Vedlikeholdsrengjøring av fliser i baderom o.l. RM 751 Rengjøring og desinfisering av baderom o.l. RM 732 Lengre distanser, ujevne flater Sett skyvebøylen loddrett og sving opp låsingen. Montere transporthjul. Forsiktig! Fare for skader ved utstrømmende vann. Før apparatet vippes, ta av brukt- og rentvannstaken. Ta de fylte brukt- og rentvannstankene og transporter dem separat. Vipp apparatet på siden og skyv det til bruksstedet på transporthjulene. Dersom transporthjulene er i veien ved bruk av apparatet: Trykk låsetasten for transporthjul og trekk av transporthjul. Sett inn transporthjulene til anslag i holder for transporthjul. Skjøteledning må ha tilstrekkelig tverrsnitt (se "Tekniske data") og vikles helt av kabeltrommelen. Juster børstetrykket Fare Fare for personskader ved elektrisk støt fra skadet strømkabel. Ikke la strømkabelen komme i kontakt med roterende børster eller pads. Forsiktig! Fare for skade. Ved rengjøring nært kanter, rett inn maskinen med avviserruller mot veggen. Dersom rengjøringsløsningen skal suges bort etter rengjøringsprosessen: Kontroller om sugebommen er satt i apparatet. Bruk pedal for sugebomsenking. Still skyvebøylen loddrett. Slå på børste-vann ved å bruke bryter Rengjøringsløsning. Slå på børstene ved å bruke bryter børstedrift. Sving skyvebøylen mot brukeren - drivverket trekkes inn og børstene vil berøre gulvet. Før apparatet ved hjelp av skyvebøylen over flatene som skal bearbeides. Forsiktig! Fare for skade på gulvbelegget. La ikke maskinen gå på samme sted. Still skyvebøylen loddrett. Dreiehåndtak for børstetrykk trekkes ut og stilles til ønsket verdi. Bemerk Gjør første rengjøringsforsøk med lavt børstetrykk. Øk børstetrykket trinn for trinn til ønsket rengjøringsresultat er oppnådd. Et riktig innstilt børstetrykk reduserer slitasjen på børstene. Vd overbelastning vil børstene slås av automatisk. Ved rengjørign av mikrofibervalsene skal trykket stilles til maks nedre viste stilling. Ved høyere trykk er det fare for at mikrofibervalsene ødelegges. Stripping av alle alkaliehol- RM 752 dige underlag (f.eks. PVC) Stripping av linoleumsgulv RM 754 Åpne dekselet på friskvanntanken. Fylle på blanding av vann og rengjøringsmiddel. Makstemperatur på væsken 50 °C. Bemerk Lokket på rentvannstanken kan brukes til dosering av rengjøringsmiddel. Innholdet i det snudde lokket opp til merket tilsvarer 1% av rentvannstanken. Lukk dekselet på friskvanntanken. Kjøring til bruksstedet Korte distanser på jevn flate Still skyvebøylen loddrett. Sett dreiehåndtak børstetrykk til stilling Kjøre. Skyv maskinen til bruksstedet med skyvebøylen.

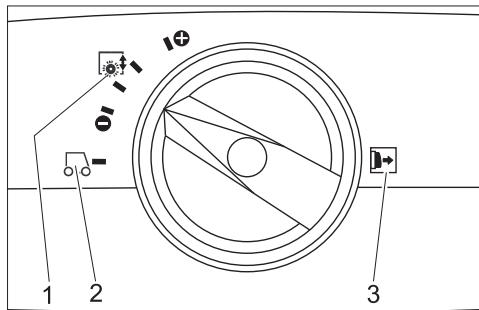

Børstetrykk Kjøring Merk: Dreiehåndtak for børstetrykk trekkes ut før regulering. Strømtilkobling Fare Fare for skade, fare for elektrisk støt. Strømtilkoblingsledning for apparatet må kontrolleres for skader før hver bruk. Ikke bruk apparat med skadet kabel. Skadet kabel må skiftes av autorisert elektriker. Forsiktig! Fare for skade. Maksimalt tillatt nettimpedans på det elektriske tilkoblingspunktet (se tekniske data) skal ikke overskrides. Dersom det er uklarheter om nettimpedansen på tilkoblingspunktet ditt, vennligst kontakt strømleverandøren for informasjon.

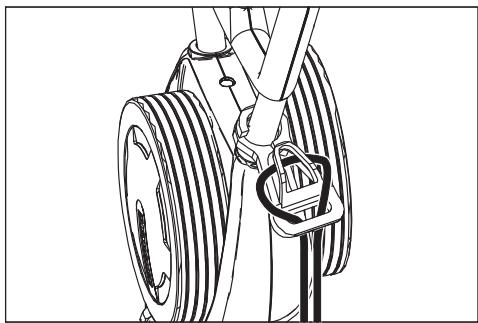

Heng enden på skjøteledningen som en sløyfe i trekkeavlastningskroken. Sett i støpselet. Rengjøring Polering Ta begge sugebommene av apparatet (se "Vedlikeholdsarbeider/Skifte sugebommer"). Still skyvebøylen loddrett. Slå på børstene ved å bruke bryter børstedrift. Sving skyvebøylen mot brukeren - drivverket trekkes inn og børstene vil berøre gulvet. Før apparatet ved hjelp av skyvebøylen over flatene som skal bearbeides. Forsiktig! Fare for skade på gulvbelegget. La ikke maskinen gå på samme sted. Bemerk For å polere under innredningsgjenstander kan rentvanns- og bruktvannstanken tas av.

Stansing og parkering Slipp bryter Rengjøringsløsning. Kjør maskinen enda 1 – 2 meter forover, for å suge opp vannrester. Slipp bryter Børstedrift. Bruk pedal for sugebomsenking. Sett skyvebøylen loddrett - børstene løfter seg. Trekk ut strømledningen. Forsiktig! Fare for deformering av børstene. Når du setter fra deg apparatet, avlast børstene ved å sette skyvebøylen loddrett. Tømming av ferskvannstanken Åpne låsemekanismne på Rentvannstanken. Svin bærehåndtak på bruktvannstanken til side. Ta av rentvannstanken og bær den til avfallsinnretningen. 몇 Advarsel Ta hensyn til de lokale utslippsforskrifter. Ta av lokk på rentvannstanken og hell ut væsken over kanten. Tømming av spillvannsbeholderen Bemerk Når spillvansstanken er full stenger flottøren sugekanalen. Sugingen avbrytes. Tøm spillvanntanken. Løft av rentvannstanken som beskrevet over. Ta av bruktvannstanken og bær den til avfallsinnretningen. 몇 Advarsel Ta hensyn til de lokale utslippsforskrifter. Hell ut det brukte vannet. Skyll spillvannstanken med rent vann. Transport Forsiktig! Fare for personskader og materielle skader! Pass på vekten av apparatet ved transport. Ved transport i kjøretøyer skal apparatet sikres mot å skli eller velte etter de til enhver tid gjeldende regler. For å redusere plassbehovet kan skyvebøylen klappes sammen eller demonteres. Løsne stjernegrepskruen for skyvebøylefestet. Skru av stjernehåndtak, ta ut skruene og ta av øvre halvdel av skyvebøylen. Lagring Forsiktig! Fare for personskader og materielle skader! Pass på vekten av apparatet ved lagring. Dette apparatet skal kun lagres innendørs.

Pleie og vedlikehold Fare Fare for personskader på grunn av elektrisk støt! Før alt arbeide på apparatet skal strømkabelen trekkes ut. Forsiktig! Fare for skader på apparatet ved vann som renner ut. Tapp av brukt vannog resten av rent vann før det utføres arbeider på maskinen. Vedlikeholdsplan Når jobben er gjort Forsiktig! Fare for skade. Maskinen må ikke rengjøres med vannstråle og det må ikke brukes aggressive rengjøringsmidler. Hell ut det brukte vannet. Skyll spillvannstanken med rent vann. Tøm rentvannstanken. Fyll rentvannstank med rent vann, spyl apparatet for å unngå avlagringer. Fjern resten av vannet fra rentvannstanken. Kontroller pakning på kuleventil i rentvannstanken. Kontroller losilen og rengjør ved behov. La tankene tørke før du lukker dem for å unngå at det dannes lukt. Rengjør maskinen utvendig med en fuktig klut og mild rengjøringsblanding. Rengjør sugelepper, kontroller for ev. slitasje og skift sugebom ved behov. Kontroller børster for ev. slitasje og skift ved behov. Rengjør vannfordelerlisten over børstene, ved behov trekk den ut og spyl med vann. Månedlig Kontroller pakninger mellom maskin og bruktvannstank, skift ved behov. Rengjør børstetunnelen. Årlig La en servicemontør fra Kärcher utføre den foreskrevne inspeksjonen. Vedlikeholdsarbeider Skifte sugebom Løft sugebom ved å bruke pedalen for sugebomsenking. Trykk trykker for sugebomskifte innover - sugebommen løsner. Trekk sugebommen ned og ut. Ta av skruefjærene og sett dem på den nye sugebommen.

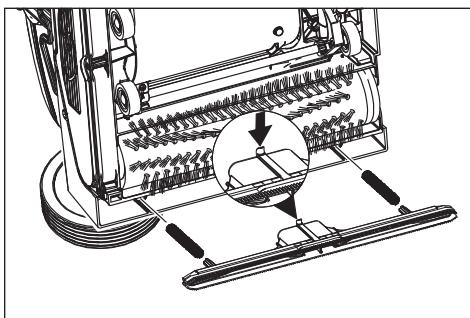

Rett inn ny sugebom slik at låsenesen peker mot midten av apparatet. Før inn skruefjærene i holderne i apparatet. Skyv inn sugebom i apparatet til den går i lås. Gjenta prosessen for den andre sugebommen. Bemerk Regelmessig ombytting av de to sugebommene forbedrer avstrykerfunksjonen og forlenger levetiden. Skifting av børstevalse Legg maskinen ned på siden. Tast Børsteskifte trykkes og ssamtidig svinges børstevalsen ned. Trekk ut børstevalse. Sett nye børstevalser på medføreren og lås dem. Vedlikeholdskontrakt For å sikre en pålitelig drift av maskinen, kan du tegne en vedlikeholdskontrakt med din Kärcherforhandler. Frostbeskyttelse Ved fare for frost: Tøm rentvanns- og bruktvannstanken. Trykk tasten Rengjøringsløsning så lenge at det ikke kommer mer vann. Oppbevar maskinen på et frostfritt sted. Funksjonsfeil Fare Fare for personskader på grunn av elektrisk støt! Før alt arbeide på apparatet skal strømkabelen trekkes ut. Forsiktig! Fare for skader på apparatet ved vann som renner ut. Tapp av brukt vannog resten av rent vann før det utføres arbeider på maskinen. Dersom det oppstår feil som ikke kan utbedres ved hjelp av denne tabellen, vennligst ring Kärchers serviceavdeling. Feil Retting Maskinen lar seg ikke starte Kontroller om støpselet står i stikkontakten. Sikring for stikkontakt for lav, bruk en egnet stikkontakt. Utilstrekkelig vannmengde Kontroller friskvannsnivået, fyll opp tank hvis nødvendig. Rengjør kuleventil i rentvannstanken. Kontroller at rentvannstanken sitter korrekt på apparatet. Filter i rentvannstank tilstoppet, rengjør filter. Trekk ut vannfordelerlisten over børstene, spyl den med vann. Kontroller slangene for tilstopping, rengjør ved behov. Utilstrekkelig sugeeffekt Tøm bruktvannstanken. Kontroller at rentvannstanken sitter korrekt på bruktvannstanken. Kontroller pakning på rentvannstank, rengjør. Kontroller og rengjør pakninger mellom apparat og bruktvannstank, og skift ut hvis nødvendig. Rengjør losil. Rengjør ev. skift sugelepper på sugebom. Sugekanal tilstoppet, rengjør. Kontroller sugebom for tilstopping, fjern tilstopping hvis nødvendig. Utilstrekkelig rengjøringseffekt Øk børstetrykk. Kontroller børster for ev. slitasje og skift ved behov. Bruk børstevalser som passer til tilsmussingsgrad og gulvbelegg. Børstene roterer ikke Kontroller om børstene blokkeres av fremmedlegemer, fjern fremmedlegemer hvis nødvendig Minske børstetrykket. Overstrømsbryter er utløst. Overstrømsbryter vil frigjøre driften etter maks ett minutt. Apparatet vibrerer Børstevalsene er urunde da de ikke ble avlastet ved å sette skyvebøylen loddrett da apparatet ble satt bort. Børstevalsene må skiftes.

Maks. tillatt nettimpedanse Ohm Skjøteledning 10 m Skjøteledning 30 m

Børsteturtall o/min. Rengjøringsbørster

Mål og vekt Teoretisk flateeffekt m²/h

Lengde (uten skyvebøyle)

Høyde (uten skyvebøyle)

Registrerte verdier etter EN 60335-2-67 Hånd-arm vibrasjonsverdi m/s2 <2,5 Usikkerhet K m/s2 0,2 Støytrykksnivå LpA dB(A)

Støyeffektnivå LWA dB(A)

44,5 Tilbehør Ant. Maskinen trenger Bestillingsnr. Børstevalse, rød (middels, standard) Til rengjøring av lite skitne eller ømfintlige gulv 4.762-249.0

Børstevalse, grønn (grit) Til rengjøring av meget skitne gulv 4.762-252.0

Børstevalse, oransje (høy/lav) Til skrubbing av strukturgulv (sikkerhetsfliser osv.) 4.762-251.0

Børstevalse, hvit (myk) Til polering av gulv 4.762-250.0

Pad, ekstra myk, hvit For rengjøring og polering av ømfintlige gulv 6.369-727.0

Pad, myk, gul Til polering av gulv 6.369-724.0

Pad, mellommyk, rød Til rengjøring av lite skitne gulv 6.369-726.0

Pad, hard, grønn Til rengjøring av normalt til meget skitne gulv 6.369-725.0

Mikrofibervvalse For å fjerne gråbelegg 4.114-004.0

Garanti Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på tilbehøret blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. Reservedeler

Det er kun tillatt å anvende tilbehør og reservedeler som er godkjent av produsenten. Originalt tilbehør og originale reservedeler garanterer for sikker og problemfri drift av apparatet. Et utvalg av de vanligste reservedelene finner du bak i denne bruksanvisningen. Mer informasjon om reservedeler finner du under www.kaercher.com i området Service. De undertegnede handler på oppdrag fra, og med fullmakt fra selskapsledelsen. CEO Head of Approbation Dokumentasjonsansvarlig: S. Reiser
