GEBRUIKSAANWIJZING W09TI LG

Lees deze handleiding aandachtig door voordat u het apparaat gebruikt en houd deze te allen tijde binnen handbereik.

TYPE: AAN DE MUUR BEVESTIGD

Vertaling van de oorspronkelijke instructie

Deze handleiding kan afbeeldingen of inhoud bevatten die verschillen van het aangeschafte model.

Deze handleiding is onderhevig aan herziening door de fabrikant.

VEILIGHEIDSVOORSCHRIFTEN....3

BELANGRIJKE VEILIGHEIDSINSTRUCTIES 4

GEBRUIK....11

Aanwijzingen voor het gebruik.... 11

Binnenunit....11

Buitenunit....11

Batterijen vervangen....12

De tijd instellen 13

Noodfunctie 13

Het gebruik van de draadloze afstandsbediening 14

Automatische modus (automatische omschakeling / automatische bedrijfsmodus) ......16

Droogmodus....17

Verwarmingsmodus 17

Ventilatiemodus 18

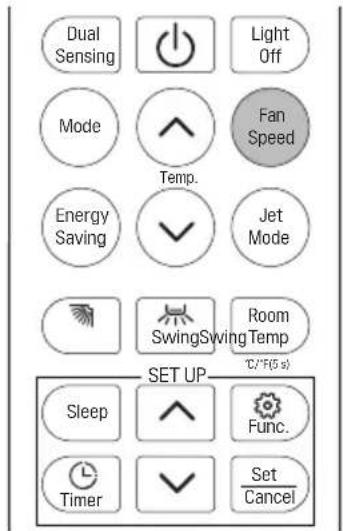

Ventilatorsnelheid 18

Licht uit....19

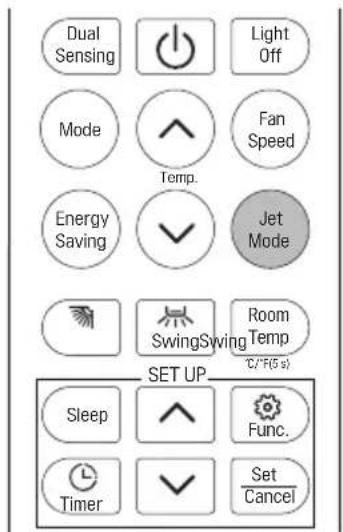

Jet-modus....19

Zwenkregeling 20

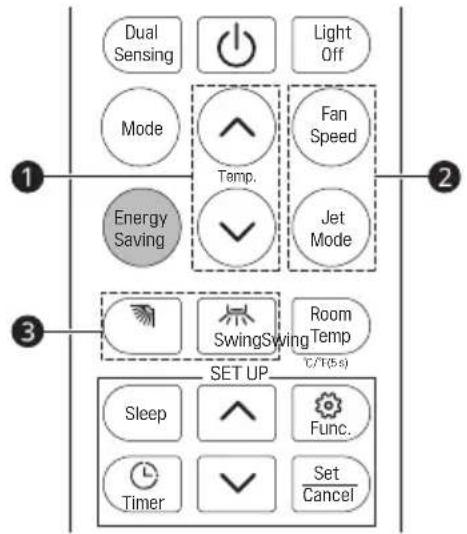

Energiebesparing 21

Dubbele detectie....21

Kamertemp 22

Celsius in Fahrenheit veranderen °C\~°F 22

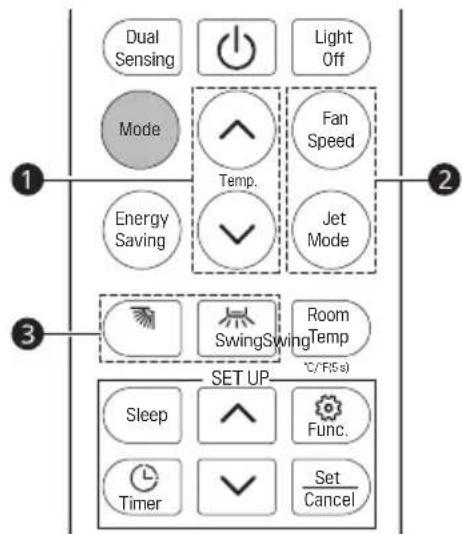

De aan/uit-timer instellen....22

De slaapfunctie gebruiken....24

Speciale functie gebruiken 24

BESCHERMING....25

AUTO-HERSTARTFUNCTIE 25

Auto-Herstartfunctie....25

ONDERHOUD 26

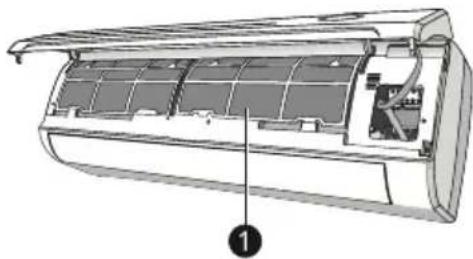

Luchtfilters 26

De warmtewisselaar reinigen 26

Onderhoud aan het einde van het seizoen 26

De volgende veiligheidsvoorschriften zijn bedoeld om onvoorziene risico's of schade door onveilig of verkeerd gebruik van het product te voorkomen.

De richtlijnen zijn onderverdeeld in ‘WAARSCHUWING’ en ‘ LET OP ‘ zoals hieronder beschreven.

Dit symbool wordt weergegeven om zaken en handelingen aan te geven die risico's kunnen veroorzaken. Lees het gedeelte met dit symbool zorgvuldig door en volg de instructies om risico's te vermijden.

WAARSCHUWING

Dit geeft aan dat het niet opvolgen van de instructies ernstig letsel of de dood tot gevolg kan hebben.

LET OP

Dit geeft aan dat het niet opvolgen van de instructies letsel of schade aan het product tot gevolg kan hebben.

De onderstaande symbolen worden weergegeven op binnen- en buitenunits.

Dit symbool geeft aan dat dit apparaat een brandbaar koelmiddel gebruikt. Als het koelmiddel lekt en blootgesteld wordt aan een externe ontstekingsbron, treedt er brandgevaar op.

Dit symbool geeft aan dat de handleiding aandachtig moet wordt gelezen.

Dit symbool geeft aan dat onderhoudspersoneel met dit apparaat moet omgaan aan de hand van de installatiehandleiding.

Dit symbool geeft aan dat informatie, zoals de handleiding of installatiehandleiding, beschikbaar is.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING

Volg om het risico op explosie, vuur, overlijden, elektrische schok, letsel of verbranding van personen tijdens het gebruik van dit product te verminderen de basisvoorzorgsmaatregelen, met inbegrip van de volgende, op:

Kinderen in het gezin

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, tenzij ze met betrekking tot het gebruik van dit apparaat geïnstrueerd zijn door of onder toezicht zijn van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht gehouden worden om te garanderen dat ze niet met het apparaat spelen.

Installatie

• Installeer de airconditioner niet op een onstabiel oppervlak of op een plek waar gevaar op vallen bestaat.
• Neem contact op met een geautoriseerd servicecentrum voor de installatie of verplaatsing van de airconditioner.
• Installeer het paneel en de afdekking van de schakelkast veilig.
• Installeer de airconditioner niet op een plek waar ontvlambare vloeistoffen of gassen zoals diesel, propaan, verfverdunner etc. zijn opgeslagen.
• Zorg ervoor dat de buis en voedingskabel die de units binnen en buiten verbinden niet te strak getrokken worden bij het installeren van de airconditioner.

• Gebruik een standaard een stroomonderbreker en zekering die geschikt zijn voor de klasse van de air conditioner.

• Voer geen gas of lucht in het systeem, met uitzondering van de specifieke koelvloeistof.

• Gebruik een niet-ontvlambaar gas (stikstof) om op lekkage te controleren en lucht te verwijderen; het gebruik van perslucht of ontvlambaar gas kan tot vuur of explosie leiden.
• De binnen/buitenaansluitingen moeten stevig vastgezet worden en de kabel moet correct gelegd worden, zodat er geen spanning op staat en de kabel uit de aansluitingen getrokken kan worden. Onjuiste of slechte verbindingen kunnen leiden tot warmteproductie of vuur.
• Installeer een specifieke elektrische aansluiting en stroomonderbreker, voordat u de airconditioner gebruikt.
• Sluit de aardekabel niet aan op een gasleiding, een bliksemafleider of een telefoonaarding.
• Zorg ervoor dat alle noodzakelijke ventilatieopeningen niet worden belemmerd.
• De middelen voor het loskoppelen moet voorzien zijn in de vaste bedrading in overeenstemming zijn met de bedradingsregels.
• Installeer de unit niet in mogelijk explosieve atmosferen.

Gebruik

• Gebruik alleen de delen die op de lijst met onderdelen staan. Probeer het apparaat nooit te wijzigen.
• Zorg ervoor dat kinderen niet op de unit buiten klimmen of er op slaan.
• Leg lege batterijen op een plek waar geen gevaar op vuur bestaat.
• Gebruik alleen de op het label van de airconditioner gespecificeerde koelyloeistof.
• Onderbreek de stroomtoevoer als er lawaai, stank of rook uit de airconditioner komt.

• Plaats geen ontvlambare substanties, zoals diesel, benzeen, of verdunner in de buurt van de airconditioner.

• Neem contact op met een geautoriseerd servicecentrum als de airconditioner onder water heeft gestaan bij een overstroming.

• Gebruik de airconditioner niet gedurende een langere periode in een kleine ruimte, zonder voldoende ventilatie.
• In geval van een gaslek (zoals Freon, propaangas, LP-gas etc.) voor het opnieuw gebruiken van de airconditioner goed ventileren.
• Zorg voor voldoende ventilatie als de air conditioner tegelijk met een verwarmend apparaat, zoals een verwarming, gebruikt wordt.
• Blokkeer de luchttoevoer en -uitvoer niet.
• Steek geen handen of objecten in de luchttoevoer of -uitvoer als de airconditioner aan staat.
• Zorg ervoor dat de stroomkabel niet vuil, los of kapot is.
• Zorg ervoor dat u de airconditioner nooit aanraakt of repareert met natte handen.
• Plaats geen voorwerpen op de stroomkabel.
• Plaats geen verwarming of andere verwarmende apparaten in de buurt van de stroomkabel.
• Wijzig of verleng de stroomkabel niet. Krassen of loslatende isolatie op de stroomkabel kan leiden tot vuur of elektrische schok en moet vervangen worden.
• Onderbreek de stroomtoevoer onmiddellijk in het geval van stroomstoring of een onweersbui.
• Zorg ervoor dat de voedingskabel er niet uit kan worden getrokken of beschadigd kan raken tijdens het gebruik.
• Raak de koelmiddelleiding, de waterleiding of interne onderdelen niet aan wanneer het apparaat werkt of onmiddellijk na de werking.

Onderhoud

• Maak het apparaat niet schoon door direct water op het product te spuiten.
• Koppel de stroomtoevoer los en wacht tot de ventilator stopt voordat u begint met schoonmaken of onderhoud.

• Installatie of reparaties die uitgevoerd worden door ongeautoriseerde personen kunnen u en anderen in gevaar brengen.
• ledere persoon die betrokken is bij het werken aan op of het openen van een koelcircuit, moet een geldig certificaat van een door de industrie erkende beoordelingsinstantie bezitten die hun bevoegdheid verleent om koelmiddelen veilig te behandelen in overeenstemming met de door de industrie erkende beoordelingsspecificaties.
• Onderhoud mag alleen worden uitgevoerd zoals aanbevolen door de fabrikant van de apparatuur. Onderhoud en reparatie waarbij de hulp van ander gekwalificeerd medewerker vereist is, moeten worden uitgevoerd onder toezicht van een persoon die bevoegd is om brandbare koelmiddelen te gebruiken.
• De informatie in deze handleiding is bedoeld voor gebruik door een gekwalificeerde technicus, die bekend is met de veiligheidsprocedures en die over het juiste gereedschap en testinstrumenten beschikt.
• Het niet lezen en opvolgen van alle instructies uit deze handleiding kan leiden tot slechte werking van het apparaat, schade aan eigendommen, persoonlijk letsel en/of de dood.
• Dit apparaat dient geïnstalleerd te worden conform de nationale richtlijnen voor de bedrading.
• Indien een stroomkabel vervangen moet worden, dienen de werkzaamheden hiervoor uitgevoerd te worden door geautoriseerd personeel, dat uitsluitend originele reserveonderdelen gebruikt.
• Dit apparaat moet correct geaard worden om het risico op een elektrische schok te minimaliseren.
• Snijd de aardingskabel niet door en verwijder deze niet uit het stopcontact.

• Het bevestigen van de aardingsadapter aan de houder van de afdekschroef op de muur aardt het apparaat niet, tenzij de afdekschroef van metaal is, niet geïsoleerd is en de muurhouder geaard is door de huisbedrading.

• Laat de muurhouder en het circuit controleren door een gekwalificeerde elektricien als u twijfelt of de airconditioner goed geaard is.

• De koelvloeistof en het isolatiegas die gebruikt worden in dit apparaat vereisen speciale procedures voor de verwijdering ervan. Neem contact op met een onderhoudsmonteur of een gelijksoortig gekwalificeerd persoon voordat u deze verwijderd.
• Indien de voedingskabel beschadigd is, moet deze vervangen worden door de fabrikant of zijn onderhoudsmonteur om gevaren te vermijden.
• Het apparaat moet worden opgeslagen in een goed geventileerde ruimte, waarbij de grootte van de ruimte overeenkomt met de ruimte die voor het gebruik is opgegeven.
• Het apparaat moet worden opgeslagen in een ruimte zonder continu open vuur (bijvoorbeeld een werkend gasapparaat) en ontstekingsbronnen (bijvoorbeeld een werkend elektrische verwarmingsinrichting).
• Het apparaat moet worden opgeslagen om te voorkomen dat mechanische schade optreedt.

LET OP

Volg om het risico op licht letsel aan personen, slechte werking of schade aan het product of eigendommen bij het gebruik van dit product te verlagen de algemene voorzorgsmaatregelen, met inbegrip van de volgende, op:

Installatie

• Installeer de airconditioner niet in een gebied waar deze direct is blootgesteld aan zeewind (zoutnevel).

• Installeer de afvoerpijp correct voor een goede afvoer van het condenswater.

• Wees voorzichtig bij het uitpakken of installeren van de airconditioner.

• Raak tijdens de installatie of reparatie lekkende koelvloeistof niet aan.
• Verplaats de airconditioner met twee of meer personen of gebruik een heftruck.
• Installeer de unit buiten op zo'n manier dat deze beschermd is tegen direct zonlicht. Plaats de unit binnen niet op een plek waar deze direct blootgesteld is aan zonlicht via de ramen.
• Verwijder veilig het verpakkingsmateriaal, zoals schroeven, nagels, plastic zakken of batterijen en gebruik een goede verpakking na installatie of reparatie.
• Installeer de airconditioner op een plek waar het lawaai van de unit buiten of de uitlaatgassen niet voor overlast bij de buren zorgen. Als u dit niet doet, kan dit conflicten met de buren tot gevolg hebben.

Gebruik

• Verwijder de batterijen als de afstandsbediening gedurende een langere periode niet gebruikt wordt.
• Zorg ervoor dat de filter geïnstalleerd is voordat de airconditioner gebruikt wordt.
• Controleer na installatie of reparatie van de air conditioner of er koelmiddel lekt.
• Plaats geen voorwerpen op de airconditioner.
• Mix nooit verschillende soorten batterijen, of oude en nieuwe batterijen in de afstandsbediening.
• Laat de airconditioner niet gedurende lange tijd werken als de luchtvochtigheid zeer hoog is of als er een deur of raam open staat.

• Gebruik de afstandsbediening niet meer als een batterij vloeistof gelekt heeft. Spoel goed af met schoon water als uw kleren of huid blootgesteld zijn aan de lekkende vloeistof van de batterij.

• Stel geen personen, dieren of planten gedurende langere periodes bloot aan de koude of warme wind van de airconditioner.

• Indien de lekkende batterijvloeistof ingeslikt wordt: de mond goed spoelen en contact opnemen met een arts.
• Drink het door de airconditioner afgevoerde water niet.
• Gebruik het product niet voor speciale doeleinden, zoals het conserveren van eten, kunstwerken etc. Dit betreft een airconditioner voor consumenten, geen nauwkeurig koelingssysteem. Er bestaat risico op schade of verlies van eigendommen.
• Laad de batterijen niet opnieuw op en haal ze niet uit elkaar.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, als ze onder toezicht staan of worden geïnstrueerd over het veilig gebruik van het apparaat en bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen zonder toezicht.

Onderhoud

- Raak de metalen onderdelen van de airconditioner niet aan bij het verwijderen van het luchtfilter.

- Gebruik een stevige stoel of ladder bij het schoonmaken, onderhouden of repareren van de airconditioner op hoogte.

- Gebruik nooit sterke schoonmaak- of oplosmiddelen bij het reinigen van de airconditioner en spuit niet met water. Gebruik een zachte doek.

- Neem contact op met een geautoriseerd servicecentrum of een dealer voor de reiniging van de binnenzijde. Het gebruik van agressieve schoonmaakmiddelen kan leiden tot corrosie of schade aan de unit.

Aanwijzingen voor het gebruik

Suggestie voor energiebesparing

• Overkoel de ruimte niet. Dit kan schadelijk zijn voor uw gezondheid en verbruikt meer elektriciteit.
• Houdt zonlicht tegen met lamellen of gordijnen als u de airconditioning gebruikt.
• Houd ramen en deuren goed dicht als u de airconditioner gebruikt.
• Pas de richting van de luchtstroom verticaal of horizontaal aan om lucht binnen te laten circuleren.
• Laat de ventilator sneller draaien om lucht binnen snel af te koelen of op te warmen, in een korte periode.
• Open regelmatig ramen voor ventilatie. De luchtkwaliteit binnenshuis kan verslechteren als de airconditioner gedurende lange tijd wordt gebruikt.
• Reinig de luchtfilter een keer in de 2 weken. Stof en onzuiverheden in het luchtfilter kunnen de luchtstroom blokkeren of de prestaties van het apparaat verminderen.

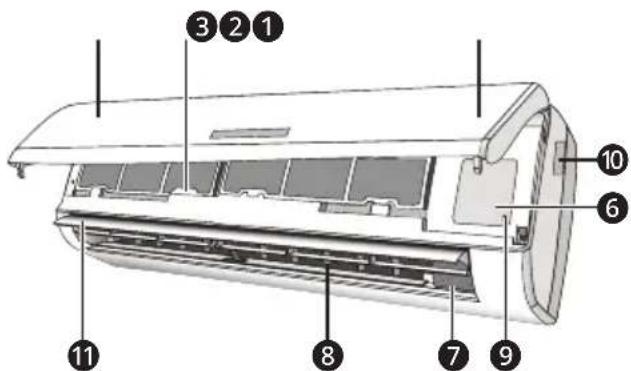

Binnenunit Buitenunit

1 Voorpaneel
2 Luchtfilter
3 Optioneel filter (indien geïnstalleerd)
4 LED-scherm
5 Signaalontvanger
6 Afdekking aansluitblok
7 Ionisatorgenerator (indien geinstalleerd)
8 Deflectoren
9 Noodknop

10 Label nominale waarde binnenunit
11 Luchtstroomrichting jaloezie
12 Afstandsbediening
13 Luchtuitlaatrooster
14 Label nominale waarde buitenunit
15 Afdekking aansluitblok
16 Gasklep
17 Vloeistofklep

OPMERKING

• Het aantal en de plaats van de lampjes kan afwijken afhankelijk van het model van de airconditioner.
• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.

Batterijen vervangen

Wanneer: U hoort geen bevestigingspieptoon van de binnenunit. Het LCD-scherm werkt niet.

Verwijder het batterijdeksel van de achterkant van de afstandsbediening door het in de richting van de pijl te schuiven.

Plaats de batterijen in de richting (+ en -) die op de afstandsbediening staat aangegeven.

Plaats het batterijklepje terug door het op zijn plaats te schuiven.

• Gebruik 2 LR03 AAA-batterijen (1,5V). Gebruik geen oplaadbare batterijen. Vervang de oude batterijen door nieuwe van hetzelfde type als het display niet meer leesbaar is.
• Gooi batterijen niet weg als ongesorteerd huisvuil. Dergelijk afval moet apart worden ingezameld voor speciale behandeling.

OPMERKING

- Verwijder de batterijen om schade door lekkage te voorkomen als u ze lange tijd niet gebruikt.

OPMERKING

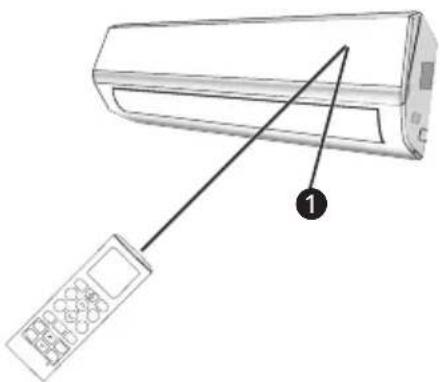

• Richt de afstandsbediening op de airconditioner.
• Controleer of er zich geen voorwerpen bevinden tussen de afstandsbediening en de signaalontvanger in de binnenunit.
• Stel de afstandsbediening nooit bloot aan zonnestralen.
• Houd de afstandsbediening op een afstand van minstens 1 m van de televisie of andere elektrische apparaten.

1 Plaats de batterijen (plaats een batterij opnieuw als deze al geplaatst is/of gebruik de resetknop).

- Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop √ of ∧ om de tijd te selecteren.
3 Druk op de knop Set/Cancel om te voltooien.

OPMERKING

- De aan/uit-timer is beschikbaar nadat de tijd is ingesteld.

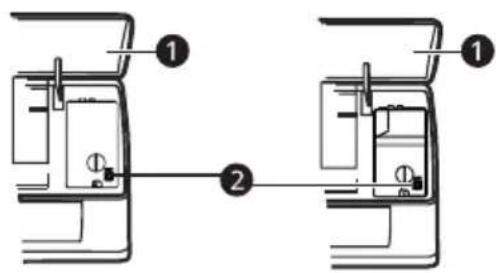

Noodfunctie

Ga als volgt te werk als de afstandsbediening niet werkt of onderhoud nodig is:

Open het voorpaneel en til het schuin omhoog om bij de noodknop te kunnen.

1 Een druk op de noodknop (één pieptoon) leidt tot de geforceerde KOELEN functie.
2 Twee keer drukken op de noodknop binnen 3 seconden (twee piepjes) leidt tot de geforceerde VERWARMEN functie.
3 Om het apparaat uit te schakelen, hoeft u alleen maar nogmaals op de knop te drukken (een enkele lange pieptoon).

4 Bij geforceerde werking begint de airconditioner automatisch te werken in de koel-/verwarmingsmodus van 23 °C, automatische ventilatorsnelheid.

1 Voorpaneel
2 Noodknop

WAARSCHUWING

- De vorm en positie van de noodknop kunnen per modell verschillen, maar hun functie is hetzelfde.

OPMERKING

• De externe statische druk van warmtepompen is 0 Pa voor alle modellen.
• Bij sommige modellen bevindt de noodknop zich aan de rechterkant van het apparaat onder het voorpaneel.

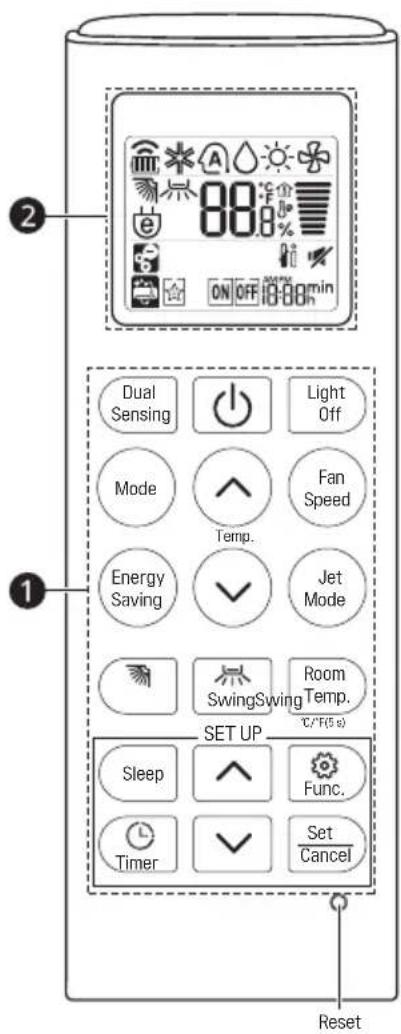

Het gebruik van de draadloze afstandsbediening

U kunt de airconditioner beter gebruiken met de afstandsbediening.

2 Dual Sensing Mode Energy Saving SET UP Sleep Timer Light Off Fan Speed Jet Mode Room Swing Swing Temp. C/F(s) Set Cancel Reset

1 Knop	2 Weergave Scherm	Beschrijving

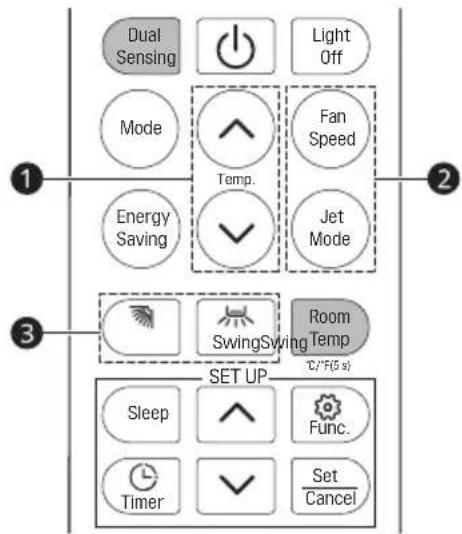

Dual Sensing		Om de dubbele detectiestand in te stellen of te annuleren.
	-	Om de airconditioner aan/uit te zetten.

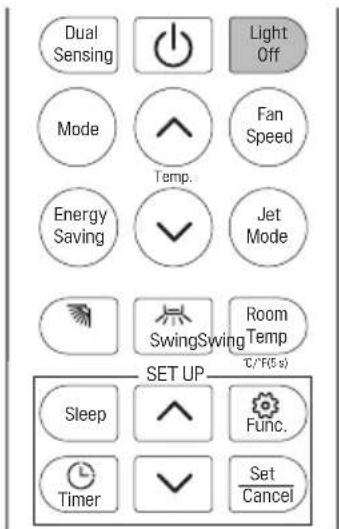

Light Off		De binnendisplay van de airconditioner in-/uitschakelen.

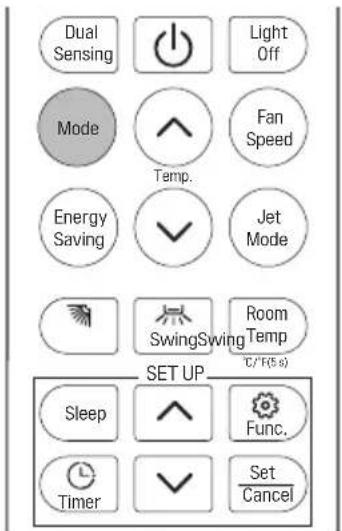

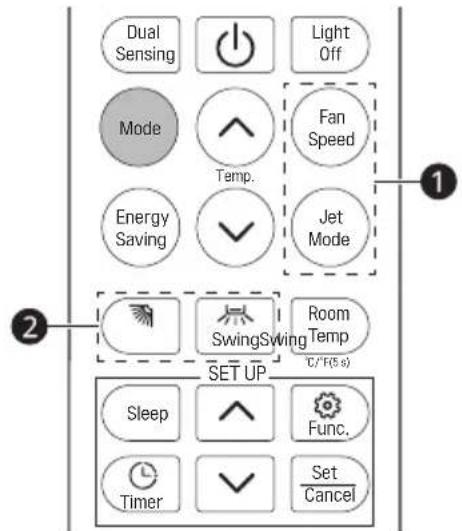

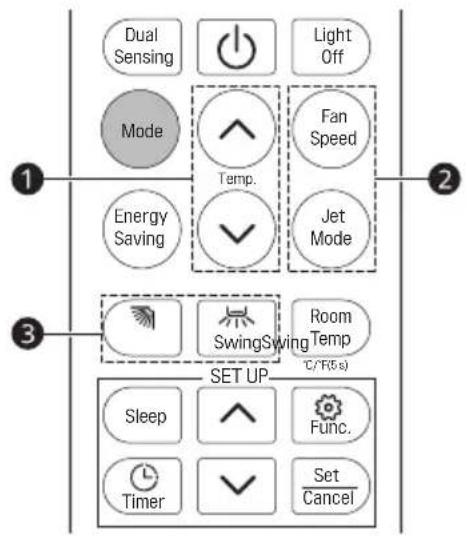

Mode		Om de koelingmodus te selecteren.
		Om de automatische overgangs-/automatische werkingsmodus te selecteren.
		De droogmodus selecteren.
		Om de verwarmingsmodus te selecteren.
		Om de ventilatiemodus te selecteren.
Fan Speed		Om de ventilatiesnelheid aan te passen.
Energy Saving		Om het stroomverbruik te minimaliseren.
Jet Mode		Om de kamertemperatuur snel te veranderen.
		Om de gewenste kamertemperatuur in te stellen in de koel-, verwarmings- of automatische modus. (16 °C ~ 31 °C)
Swing		Om de luchtstroomrichting verticaal in te stellen.
Swing		Om de luchtstroomrichting horizontaal in te stellen. (Optioneel)
Room Temp.		Om de kamertemperatuur weer te geven.
Sleep		De slaapmodus automatisch instellen.
Func.		De ionengenerator gebruikt miljoenen ionen om de luchtkwaliteit binnenshuis te helpen verbeteren. (Optioneel)
		Om het vocht te verwijderen dat zich aan de binnenzijde van de unit binnen gevormd heeft.
Timer		Om de airconditioner automatisch op de gewenste tijd aan of uit te zetten.
Set/ Cancel		- Om de speciale functies en timer in te stellen/te annuleren.
	-	Om de tijd aan te passen.
°C/°F(5 s)		Eenheid wijzigen tussen °C en °F

Weergave

1 8:0 2 3

Nee. LED Functie
[2KHS]		Temperatuurweergave (indien aanwezig)/Foutcode.
		Licht op tijdens de timerfunctie.
	[65XW]	SLAAPmodus.

OPMERKING

- De vorm en positie van schakelaars en indicatoren kunnen verschillen afhankelijk van het model, maar hun functie is hetzelfde.

Koelmodus

Met de koelfunctie kan de airconditioner de kamer koelen en tegelijkertijd de luchtvochtigheid verlagen.

Om de modus Koelen te activeren, drukt u op de knop Mode op de afstandsbediening tot het symbool * op het display verschijnt.

De koelfunctie wordt geactiveerd door de knop ⚙ of ⚙ in te stellen op een temperatuur die lager is dan die van de kamer.

Om de werking van de airconditioner te optimaliseren, past u de temperatuur ①, de snelheid ② en de richting van de luchtstroom ③ aan door op de aangegeven knoppen te drukken.

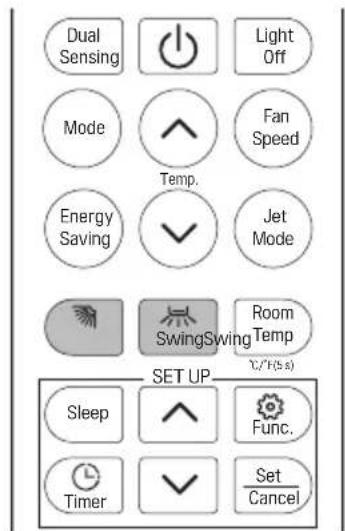

Dual Sensing Mode Energy Saving Temp. Light Off Fan Speed Jet Mode Swing Swing Room Temp C/F(s) SET UP Sleep Func. Timer Set Cancel

Automatische modus (automatische omschakeling / automatische bedrijfsmodus)

In de Automatische modus werkt de airconditioner automatisch op basis van de kamertemperatuur.

Om de automatische werkingsmodus te activeren, drukt u op de knop Mode op de afstandsbediening tot het symbool Ⓐ op het scherm verschijnt.

Om de werking van de airconditioner te optimaliseren, past u de temperatuur ①, de snelheid ② en de richting van de luchtstroom ③ aan door op de aangegeven knoppen te drukken.

Deze functie verlaagt de luchtvochtigheid om de kamer comfortabeler te maken.

Om de modus Droog te activeren, drukt u op de knop Mode op de afstandsbediening totdat het symbool △ op het display verschijnt.

Er wordt een automatische functie van afwisselende koelcycli en luchtventilator geactiveerd.

Met de verwarmingsfunctie kan de airconditioner de kamer verwarmen.

Om de verwarmingsmodus te activeren, drukt u op de knop Mode op de afstandsbediening tot het symbool ⚙ op het display verschijnt.

Stel met de knop ⬤ of ⬤ een temperatuur in die hoger is dan die van de kamer.

Om de werking van de airconditioner te optimaliseren, past u de temperatuur ①, de snelheid ② en de richting van de luchtstroom ③ aan door op de aangegeven knoppen te drukken.

De airconditioner werkt alleen bij ventilatie.

Om de modus Ventilator te activeren, drukt u op de knop Mode op de afstandsbediening tot het symbool ✧ op het display verschijnt.

Om de werking van de airconditioner te optimaliseren, past u de snelheid ① en de richting van de luchtstroom ② aan door op de aangegeven knoppen te drukken.

Dual Sensing Light Off Mode Fan Speed Energy Saving Jet Mode Swing Swing Room Temp C/°F(5 s) SET UP Sleep Func. Timer Set Cancel

Ventilatorsnelheid

De ventilatiesnelheid aanpassen

- Druk herhaaldelijk op de knop Fan Speed om de ventilatorsnelheid aan te passen.

Toerentalindicator ventilator

Scherm Snelheid
	Auto
	Jet
	Hoog
	Middelhoog
	Midden
	Laag-midden
	Laag
	Super Laag

De LED-weergave op het paneel in- of uitschakelen.

Druk op de knop Light Off om het scherm van het paneel uit te schakelen.

Druk op de knop Light Off om de display van het paneel weer in te schakelen.

Als de binnendisplay is ingesteld op UIT, wordt de display automatisch gedurende 15 seconden ingeschakeld als u op een toets van de afstandsbediening drukt.

Dual Sensing Light Off Mode Fan Speed Temp. Energy Saving Jet Mode Swing Swing Temp Room Temp C/°F(5 s) SET UP Sleep Func. Timer Set Cancel

Jet-modus

Om de Jet modus functie te activeren, drukt u op de knop Jet Mode of drukt u op de knop Fan Speed totdat P _0 op het display verschijnt.

Als u deze functie wilt annuleren, drukt u op de knop Fan Speed om naar een andere ventilatorsnelheid over te schakelen of drukt u nogmaals op de knop Jet Mode.

Als u in de modus Koelen / Auto / Verwarmen / Ventilator de functie Jet-modus selecteert, wordt de hoogste ventilatorstand gebruikt om een sterke luchtstroom te blazen.

Druk op de knop om "Verticaal zwenken" te activeren.

- Als het tijdsinterval van het indrukken in 2 seconden is, zal de schommel als volgt bewegen:

- Als u de knop lang indrukt, wordt het bereik van de zwenkhoek weergegeven zoals hieronder:

Horizontaal zwenken

Druk op de knop om "Horizontaal zwenken" te activeren.

- Als het tijdsinterval van het indrukken in 2 seconden is, zal de schommel als volgt bewegen:

- Als u de knop lang indrukt, wordt het bereik van de zwenkhoek weergegeven zoals hieronder:

OPMERKING

• Het horizontaal aanpassen van de luchtstroomrichting kan afhankelijk van het model niet ondersteund zijn.
• De luchtdeflector willekeurig aanpassen kan leiden tot defecten aan het product.
• Nooit met de hand plaatsen, het kwetsbare mechanisme kan ernstig beschadigd raken! (Modellen zonder horizontale zwaai kunnen handmatig worden aangepast).
• Steek nooit vingers, stokken of andere voorwerpen in de luchtinlaat- of luchtuitlaatopeningen. Dergelijk onbedoeld contact kan onvoorziene schade of letsel veroorzaken.
• Het aanpassen van de zwenkhoekverandering wordt mogelijk niet ondersteund, afhankelijk van het model.

Dual Sensing Light Off Mode Fan Speed Temp. Energy Saving Jet Mode Swing Swing Room Temp T/°F(5 s) SET UP Sleep Func. Timer Set Cancel

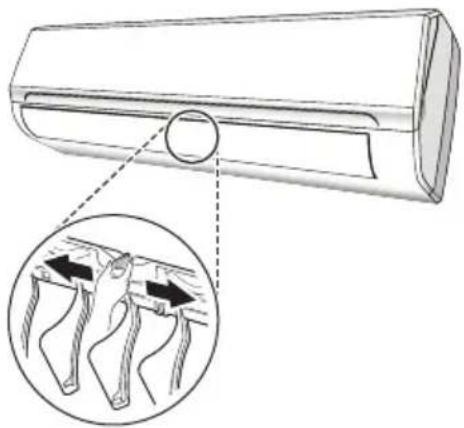

• Modellen zonder horizontale zwaai kunnen handmatig worden aangepast. Trek lichtjes aan de hendel om de zwaaihoek aan te passen.
• De vorm en positie van de deflectoren en handgrepen kunnen verschillen naargelang het model, maar hun functie is dezelfde.

Energiebesparing

In deze modus stelt het apparaat automatisch de werking in om energie te besparen.

1 Schakel het apparaat in en selecteer de modus Koelen, Verwarmen.
2 Druk op de knop "Energy Saving" en het apparaat gaat in de energiebesparingsmodus.
3 Als u nogmaals op de knop "Energy Saving" drukt, wordt de modus geannuleerd en wordt symbool Ⓤ niet meer weergegeven op het LCD-scherm.

In de Energiebesparingsmodus kunnen de temperatuur ①, de snelheid ② en de richting van de luchtstroom ③ worden aangepast door op de aangegeven knoppen te drukken.

Druk op de toets "Dual Sensing" en het apparaat werkt in de modus Dubbele detectie.

Als u nogmaals op de knop "Dual Sensing" drukt, wordt de modus geannuleerd en wordt het symbool niet meer weergegeven op het LCD-scherm.

Met deze functie kan de afstandsbediening de temperatuur op de huidige locatie meten en dit signaal 7 keer in 2 uur naar de airconditioner sturen, zodat de airconditioner de temperatuur om u heen kan optimaliseren en voor maximaal comfort kan zorgen.

Het wordt 2 uur later automatisch gedeactiveerd. In de stand Dubbele detectie kunnen de temperatuur ①, de snelheid ② en de richting van de luchtstroom ③ worden aangepast door op de aangegeven knoppen te drukken.

Plaats de afstandsbediening op een plaats waar de binnenunit het signaal gemakkelijk kan ontvangen.

Kamertemp

De kamertemperatuur wordt ongeveer 5 seconden weergegeven als u op de knop Room Temp.drukt.

Celsius in Fahrenheit veranderen °C\~°F

Houd de knop Room Temp. 5 seconden ingedrukt.

- Herhaal hetzelfde proces om opnieuw te wijzigen.

De aan/uit-timer instellen

Met deze functie wordt de airconditioner in- of uitgeschakeld op het gewenste tijdstip.

De Aan-timer instellen

1 Druk op de knop Timer

- Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop ☑ of △ om de minuten te selecteren.

3 Druk op de knop Set/Cancel om te voltooien.

• Na het instellen van de timer worden de huidige tijd en het [ON]ictogram weergegeven op het displayscherm om aan te geven dat de gewenste tijd is ingesteld.
• Na het instellen van de Aan-timer kunnen de temperatuur ①, de snelheid ② en de richting van de luchtstroom ③ worden aangepast door op de aangegeven knoppen te drukken.
• Als je op een knop van de afstandsbediening drukt, wordt het scherm van de afstandsbediening automatisch gedurende 5 seconden ingeschakeld.

Dual Sensing Light Off Mode Fen Speed Energy Saving Jet Mode Temp. Swing Swing Temp C/FF5e) SET UP Sleep Func. Timer Set Cancel

De Aan-timer uitschakelen

1 Druk op de knop Timer

- Het icoon hieronder knippert onder op het scherm.

-ON- 6:00 AM

2 Druk op de knop Set/Cancel om te voltooien.

De Uit-timer instellen

1 Druk op de knop Timer

- Het icoon hieronder knippert onder op het scherm.

-OFF 5:00 PM

2 Druk op de knop ☑ of ▲ om de minuten te selecteren.

3 Druk op de knop Set/Cancel om te voltooien.

- Na het instellen van de timer worden de huidige tijd en het oftictogram weergegeven op het displayscherm om aan te geven dat de gewenste tijd is ingesteld.

De Uit-timer uitschakelen

1 Druk op de knop .Timer

- Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop Set/Cancel om te voltooien.

OPMERKING

• Aan/uit-timer kan niet samen worden ingesteld.
• Aan Timer is beschikbaar wanneer het product is uitgeschakeld.
• Uitschakeltimer is beschikbaar wanneer het product is ingeschakeld.

De slaapfunctie gebruiken

1 Zet het apparaat aan.

2 Druk op de knop Sleep.

- Het icoon hieronder knippert onder op het scherm.

3 Doe dit nogmaals om deze functie uit te schakelen.

- wordt weergegeven op het displayscherm.

OPMERKING

- Na 10 uur in de slaapstand te hebben gewerkt, keert de airconditioner terug naar de vorige instellingsmodus.

Speciale functie gebruiken

1 Zet het apparaat aan.
2 Druk herhaaldelijk op de knop Func. om de gewenste functie te selecteren.
3 Druk op de knop Set/Cancel om te voltooien.
4 Doe dit nogmaals om deze functie uit te schakelen.

Scherm Beschrijving
	Om het vocht te verwijderen dat zich aan de binnenzijde van de unit binnen gevormd heeft.
	De ionengenerator gebruikt miljoenen ionen om de luchtkwaliteit binnenshuis te helpen verbeteren.

Auto Schoon

In de modus Koelen en Ontvochtigen wordt vocht gevormd in de unit binnen. Deze functie verwijdert dergelijk vocht.

Met deze functie kan de airconditioner nog ongeveer 15 minuten lucht blazen om de binnendelen te drogen en schimmelvorming te voorkomen als de airconditioner uit staat.

Luchtzuivering (optioneel)

Deze functies zorgen voor schone en frisse lucht door ionendeeltjes en het filter.

OPMERKING

• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.
• Sommige functies kunnen anders werken vanaf het scherm van de afstandsbediening.

De airconditioner is geprogrammeerd voor comfortabele en geschikte leefomstandigheden, als deze wordt gebruikt in een abnormale airconditioner zoals hieronder, kunnen bepaalde veiligheidsfuncties in werking treden.

Temperatuur	MODUS
	Koeling Verwarming
Kamertemperatuur 16	°C ~ 31 °C	16 °C ~ 31 °C
Buitentemperatuur 21	°C ~ 48 °C	-7 °C ~ 24 °C

WAARSCHUWING

• Het toestel werkt niet onmiddellijk als het wordt ingeschakeld nadat het werd uitgeschakeld of nadat de modus werd gewijzigd tijdens de werking. Dit is een normale zelfbeschermingsactie, u moet ongeveer 3 minuten wachten.
• De capaciteit en efficiëntie zijn gebaseerd op de test uitgevoerd bij vollast.
• De hoogste snelheid van de motor van de binnenventilator en de maximale openingshoek van de kleppen en deflectoren zijn vereist.

AUTO-HERSTARTFUNCTIE

Auto-Herstartfunctie

De automatische herstartfunctie van het apparaat is vooraf ingesteld door de fabrikant. Bij een plotse stroomonderbreking onthoudt de module de instelvoorwaarden van vóór de stroomonderbreking. Wanneer de stroom terugkeert, start het toestel automatisch opnieuw op met alle vorige instellingen opgeslagen door de geheugenfunctie.

Periodiek onderhoud is essentieel om uw airconditioner efficiënt te houden.

Voordat u onderhoud uitvoert, moet u de voeding uitschakelen door de stekker uit het stopcontact te halen.

Luchtfilters

1 Open het voorpaneel in de richting van de pijl.

2 Houd het voorpaneel met één hand omhoog en verwijder met de andere hand het luchtfilter.

3 Reinig het filter met water; als het filter vervuild is met olie, kan het gewassen worden met warm water (niet warmer dan 45 °C). Laat drogen op een koele en droge plaats.

4 Houd het voorpaneel met één hand omhoog en plaats het luchtfilter met de andere hand.

5 Sluiten.

De warmtewisselaar reinigen

1 Open het voorpaneel van het apparaat en draai het tot de grootste slag los van de scharnieren om het schoonmaken te vergemakkelijken.
2 Reinig de binnenunit met een doek met water (niet hoger dan 40 °C) en neutrale zeep. Gebruik nooit agressieve oplos- of schoonmaakmiddelen.
3 Als de buitenunit verstopt is, verwijder dan de bladeren en het afval en verwijder het stof met een luchtstraal of een beetje water.

Onderhoud aan het einde van het seizoen

1 Koppel de automatische schakelaar of de stekker los.
2 Maak de filters schoon en vervang ze.
3 Laat de airconditioner op een zonnige dag enkele uren in de ventilatie werken, zodat de binnenkant van het apparaat volledig kan drogen.

Controleer voordat u contact op neemt met het servicecentrum het volgende. Neem contact op met uw plaatselijke servicecentrum als het probleem blijft bestaan.

Storing	Mogelijke oorzaken
Het apparaat werkt niet.	Stroomuitval/stekker eruit getrokken.
	Beschadigde ventilatormotor binnen/buitenunit.
	Defecte thermomagnetische stroomonderbreker van de compressor.
	Defecte beveiliging of zekeringen.
	Losse aansluitingen of stekker eruit getrokken.
	Het stopt soms met werken om het apparaat te beschermen.
	Spanning hoger of lager dan het spanningsbereik.
	Actieve TIMER-AAN functie.
	Beschadigde elektronische besturingskaart.
Vreemde geur. Luchtfilter	vuil.
Geluid van stromend water.	Terugstroming van vloeistof in de koelmiddelcirculatie.
Er komt een fijne nevel uit de luchtuitlaat.	Dit gebeurt wanneer de lucht in de kamer erg koud wordt, bijvoorbeeld in de modi “KOELEN” of “DROGEN”.
Er is een vreemd geluid te horen.	Dit geluid wordt gemaakt door het uitzetten of krimpen van het voorpaneel als gevolg van temperatuurschommelingen en duidt niet op een probleem.
Onvoldoende luchtstroom, warm of koud.	Onjuiste temperatuurinstelling.
	De luchtinlaat of -uitlaat van de binnen- of buitenunit is geblokkeerd.
	Luchtfilter is verstopt.
	Ventilatorsnelheid ingesteld op minimum.
	Andere warmtebronnen in de kamer.
	Geen koelmiddel.
Het apparaat reageert niet op commando's.	De afstandsbediening is niet dicht genoeg bij de binnenunit.
	De batterij in de afstandsbediening is mogelijk leeg.
	Obstakels tussen afstandsbediening en signaalontvanger in binnenunit.
Het scherm staat uit.	Druk op de knop “Licht uit”.
	Stroomuitval.

WAARSCHUWING

- Schakel de airconditioner onmiddellijk uit en onderbreek de stroomtoevoer in geval van:

• Vreemde geluiden tijdens het gebruik.
  – Defecte elektronische besturingskaart.
  – Defecte zekeringen of schakelaars.
• Water of voorwerpen in het apparaat spuiten.
  – Oververhitte kabels of stekkers.
• Er komen zeer sterke geuren uit het apparaat.

Foutmeldingen op het scherm

In geval van een fout worden op het scherm van de binnenunit de volgende foutcodes weergegeven:

	RUN-lamp Beschrijving van het probleem
E1	Knippert eenmaal	De storing van de binnentemperatuursensor.
E2	Knippert twee keer	De fout in de temperatuursensor van de binnenbuis.
E6	Knippert 6 keer	Storing in de motor van de binnenventilator.
E4	Code weergeven	Lekkage van koelmiddel.

PODREÇZNIK OBSŁUGI

KLIMATYZATOR

Ruumi temperatuur....22
