GEBRUIKSAANWIJZING Raceline Pedals III THRUSTMASTER

Lees zorgvuldig de instructies in deze handleiding voordat u het product installeert, voordat u het product gebruikt en voordat u onderhoud uitvoert aan het product. Volg de veiligheidsvoorschriften. Als u deze instructies niet opvolgt, bestaat de kans op ongelukken en/of schade. Bewaar deze handleiding zodat u de instructies in de toekomst kunt raadplegen.

INHOUDSOPGAVE

1. INHOUD VAN DE DOOS....5

2. TECHNISCHE SPECIFICATIES ....7

3. INFORMATIE MET BETREKKING TOT GEBRUIK......10

4. MONTAGE....14

5. INSTALLATIE......25

Compatibiliteit....28

1. MECHANISCHE INSTELLINGEN VAN DE PEDAALSET ....29

De hoogte van de pedalen afstellen....29

De afstand tussen de pedalen afstellen .....32

De weerstand van het koppelingspedaal afstellen....35

De weerstand van het rempedaal afstellen....37

De weerstand van het gaspedaal veranderen....41

1. CARPET GRIP-ANTISLIPSTEUNEN .....43

Montage 44

Demontage 45

Raceline Pedals III, met drie pedalen en uitgerust met H.E.A.R.T. -sensoren, is een veelzijdige pedaalset en een goede investering voor de lange termijn.

Deze handleiding helpt u bij het installeren en bij het onder de best mogelijke omstandigheden gebruiken van uw Raceline Pedals III. Lees, voordat u begint met racen, zorgvuldig de instructies en de waarschuwingen: ze helpen u maximaal plezier uit uw product te halen.

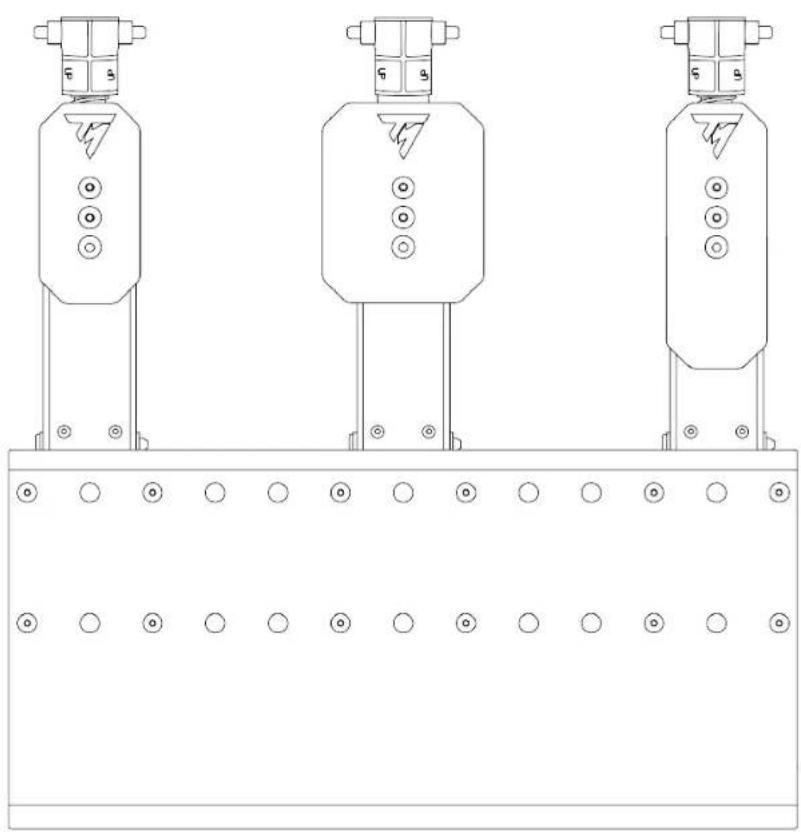

1. Inhoud van de doos

① Koppelingspedaal
② Rempedaal
3 Gaspedaal
4 Connector voor koppelingspedaal
5 Connector voor rempedaal
6 Connector voor gaspedaal

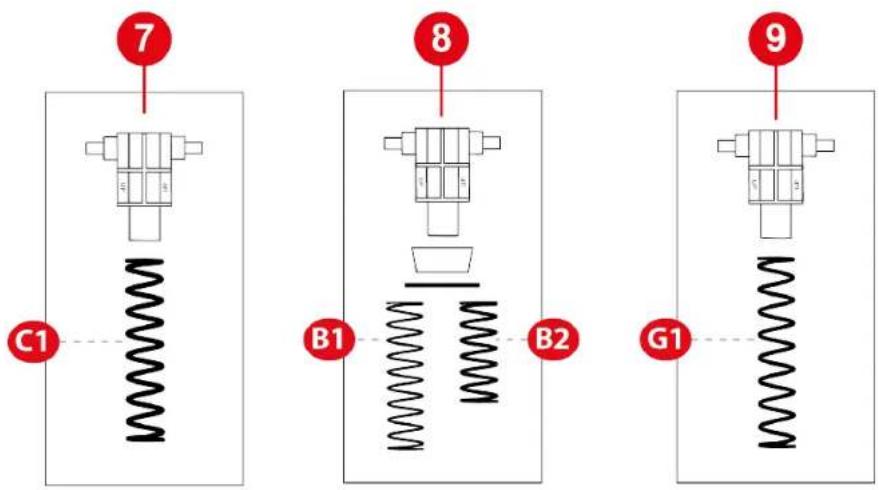

7 C1 8 B1 B2 9 G1

7 Veer voor koppelingspedaal (één steun en één veer)
8 Veer voor rempedaal (één steun, één buffer, één ring en twee veren (weinig of veel weerstand))
9 Veer voor gaspedaal (één steun en één veer)

De koppelingspedaalveer is dikker en iets korter dan de gaspedaalveer.

10

10 Driedubbele connector/RJ12-kabel
11 T20-torx-sleutel
12 Pedaalstopstangen (één stang, één vleugelmoer, één gebogen ring en één ring)
13 Carpet Grip-antislipsteunen
14 Kabelklemmen
15 Beschermers gemaakt van rubber

3. Informatie met betrekking tot gebruik

Documentatie

Lees, voordat u dit product gebruikt, dit document nogmaals door en bewaar het om het eventueel op een later tijdstip te kunnen raadplegen.

Voor uw en andermans veiligheid mag de pedaalset nooit worden gebruikt op blote voeten of met alleen sokken aan. Thrustmaster® wijst elke verantwoordelijkheid af in geval van letsel als gevolg van het gebruik van de pedaalset zonder schoenen aan te hebben.

16+

Dit product mag alleen worden verplaatst door personen van 16 jaar of ouder.

Elektrische schok

• Bewaar dit product op een droge plek, uit de zon en stofvrij.
• Trek nooit te hard aan een kabel of connector, en voorkom het knikken van kabels.
• Volg de aanwijzingen voor het aansluiten.
• Mors geen vloeistoffen op het product of de connectoren.
• Veroorzaak geen kortsluiting.
• Haal het product niet elkaar, gooi het niet in het vuur en stel het niet bloot aan hoge temperaturen.

Mogelijk letsel ten gevolge van herhaalde bewegingen

Gamen met een pedaalset kan leiden tot pijn in de gewrichten of de spieren. Hoe problemen te voorkomen:

• Vermijd te lange gaming-sessies (meer dan 2 uur).
• Neem na elk uur gamen een pauze van 10 tot 15 minuten.
• Stop met gamen bij last van vermoeidheid of pijn in voeten of benen, en rust een paar uur voordat u weer verder gaat met gamen.
• Stop volledig met gamen als de hierboven beschreven symptomen van pijn of ongemak blijven aanhouden tijdens het gamen, en raadpleeg in dat geval eerst een huisarts.

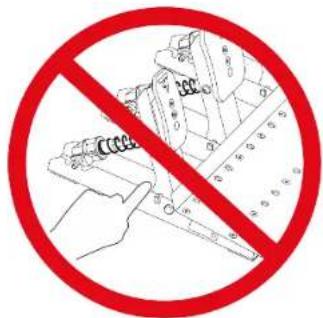

Pedaalset beknellingsgevaar bij gebruik

- Houd de pedaalset buiten het bereik van kinderen.

- Zorg tijdens gebruik dat vingers (of andere delen van uw lichaam) nooit in de buurt van of op de pedaalarmen komen.

Gevaar op beknelling

Voordat u de pedaalset monteert, moet u ervoor zorgen dat uw vingers zich niet tussen de pedaalarmen en de voet van de pedaalset bevinden wanneer u de pedalen laat zakken.

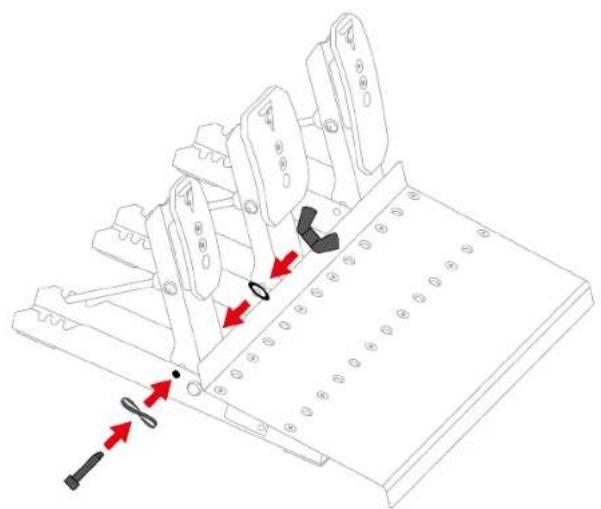

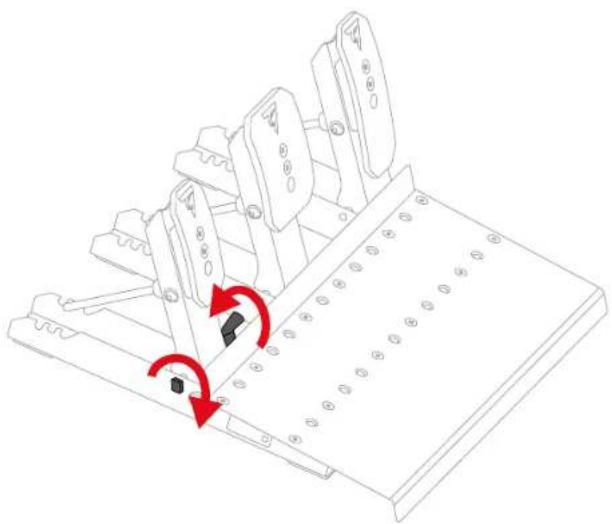

1. Steek de stopstang in de overeenkomstige openingen in de voet van de pedaalset: de stang en de gebogen ring aan de ene kant van het pedaal, de normale ring en de vleugelmoer aan de andere kant.

1. Draai de stopstang vast, zonder deze te forceren.

Draai de stopstang niet te vast aan.

1. Herhaal stap 1 en 2 op de andere twee pedalen.

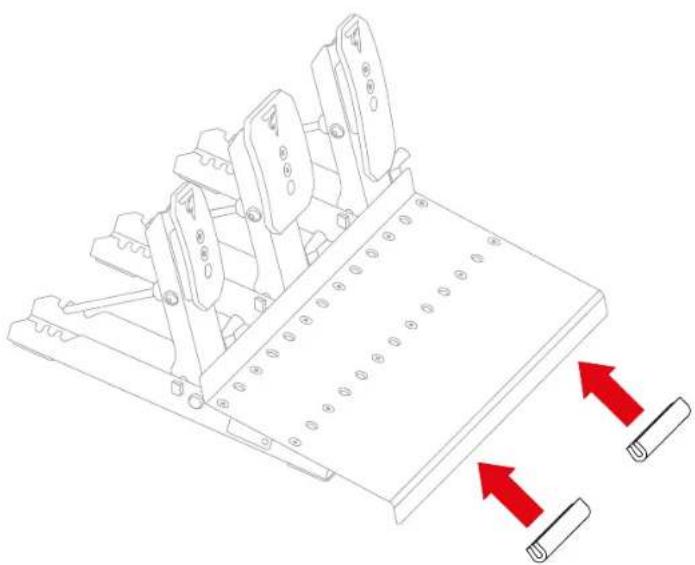

2. Installeer de rubberen beschermers aan de voorkant van de voetsteun ter bescherming van uw steun.

Alle onderdelen van de koppelingspedaalveer zitten in een zak. De zak bevat een enkele C1-veer (zeer lang, grijs).

C1

De koppelingspedaalveer is dikker en iets korter dan de gaspedaalveer.

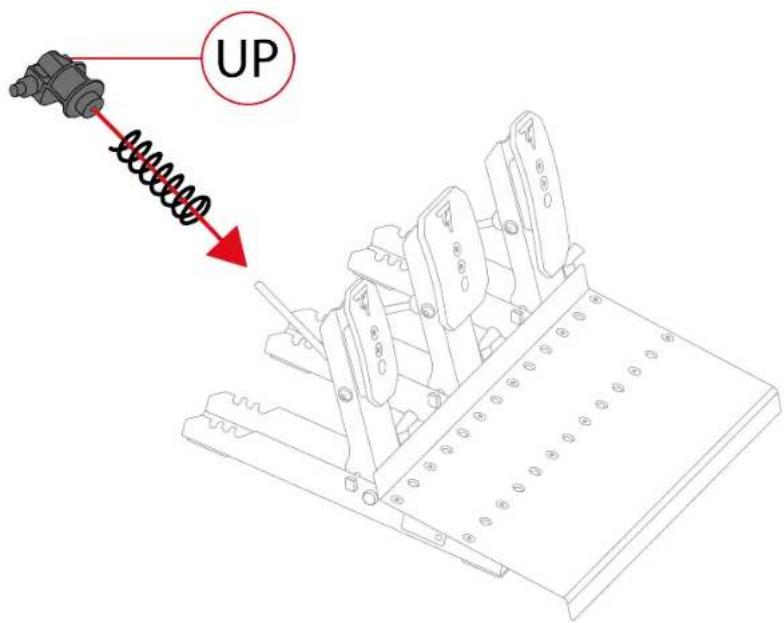

1. Plaats alle onderdelen van de koppelingspedaalveer over de metalen stang in deze volgorde: veer en steun.

Op de steun moet de UP-markering naar boven wijzen.

UP

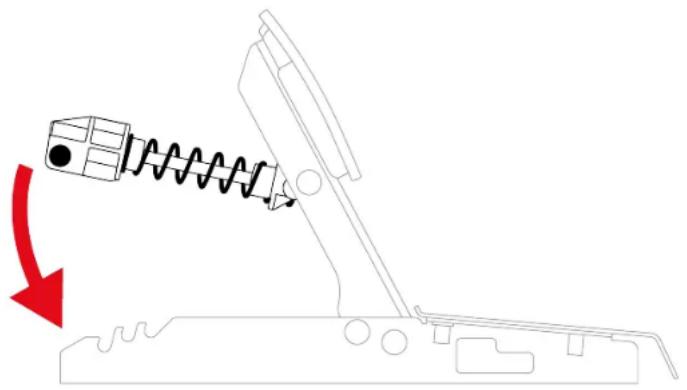

1. Druk de koppelingspedaalveer samen met behulp van de steun om de borgstang in de sleuven in de pedaalsetvoet te kunnen steken.

Om de weerstand van het koppelingspedaal aan te passen, kunt u de veerborgstang in verschillende standen zetten.

Lees voor meer informatie over het aanpassen van de weerstand van het koppelingspedaal, de sectie De weerstand van het koppelingspedaal aanpassen.

Rempedaal:

Alle onderdelen van de rempedaalveer zitten in een zak. Er zijn twee veren die een verschillende weerstand hebben:

• B1-veer (lang, zwart): weinig weerstand;
• B2-veer (kort, grijs): veel weerstand.

B1 B2

Leg de veer apart die u niet wilt gebruiken.

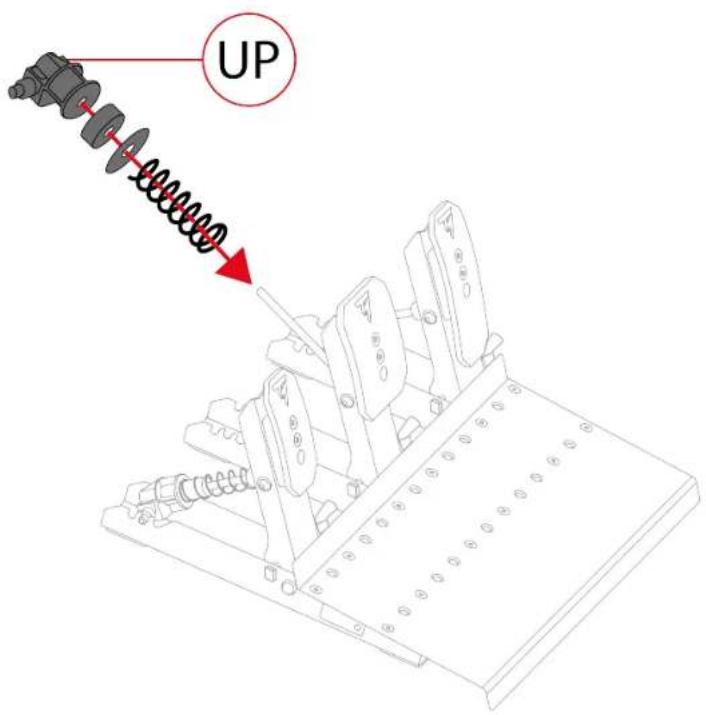

1. Plaats alle onderdelen van de rempedaalveer over de metalen stang in deze volgorde: veer, ring, buffer en steun.

Op de steun moet de UP-markering naar boven wijzen.

UP

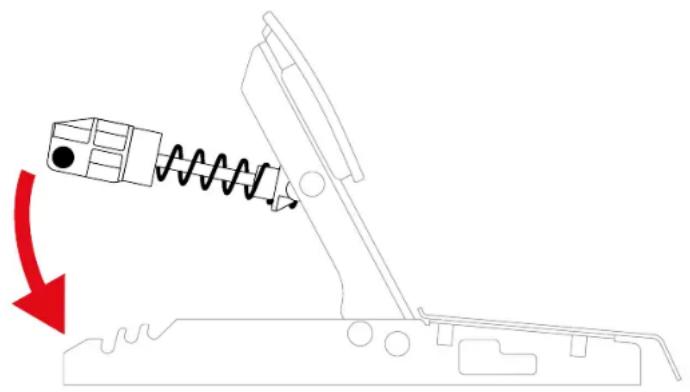

1. Druk de rempedaalveer samen met de steun om de borgstang in de sleuven in de pedaalsetvoet te kunnen steken.

Om de weerstand van het rempedaal aan te passen, kunt u de veerborgstang in verschillende standen zetten.

Lees voor meer informatie over het aanpassen van de weerstand van het rempedaal, de sectie De weerstand van het rempedaal aanpassen.

Gaspedaal:

Alle onderdelen van de gaspedaalveer zitten in een zak. De zak bevat een enkele G1-veer (zeer lang, grijs).

G1

De gaspedaalveer is dunner en iets langer dan de koppelingspedaalveer.

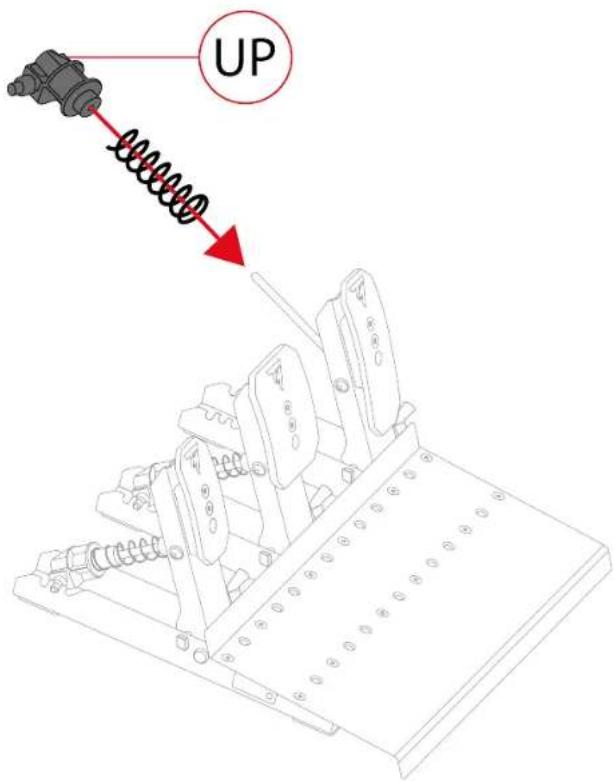

1. Plaats alle onderdelen van de gaspedaalveer over de metalen stang in deze volgorde: veer en steun.

Op de steun moet de UP-markering naar boven wijzen.

UP

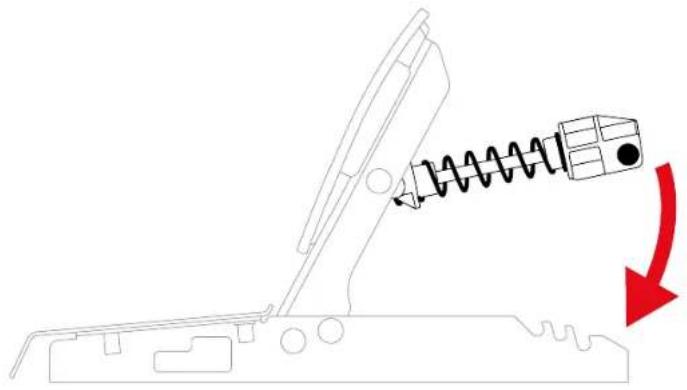

1. Druk de gaspedaalveer samen met de steun om de borgstang in de sleuven in de pedaalsetvoet te kunnen steken.

Om de weerstand van het gaspedaal aan te passen, kunt u de veerborgstang in verschillende standen zetten.

Lees voor meer informatie over het aanpassen van de weerstand van het gaspedaal, de sectie De weerstand van het gaspedaal aanpassen.

Een video over het in elkaar zetten van de pedaalset is hier beschikbaar:

**Racestuurvoet niet inbegrepen

De installatieprocedure kan enigszins variëren, afhankelijk van de racestuurvoet die wordt gebruikt. Raadpleeg de handleiding van uw racestuurvoet voor meer informatie.

1. Sluit de driedubbele connector/RJ12-kabel aan op de RJ12-connector van de voet en op de Raceline Pedals III-pedaalset.

Sluit de connector met de C-markering (Clutch – koppeling) aan op het koppelingspedaal. Sluit de connector met de B-markering (Brake – rem) aan op het rempedaal. Sluit de connector met de G-markering (Gas – gas) aan op het gaspedaal.

1. Sluit de voet aan op een USB-A-poort van de gameconsole of de PC.

2. Sluit de voeding aan op de voet en op een stopcontact.

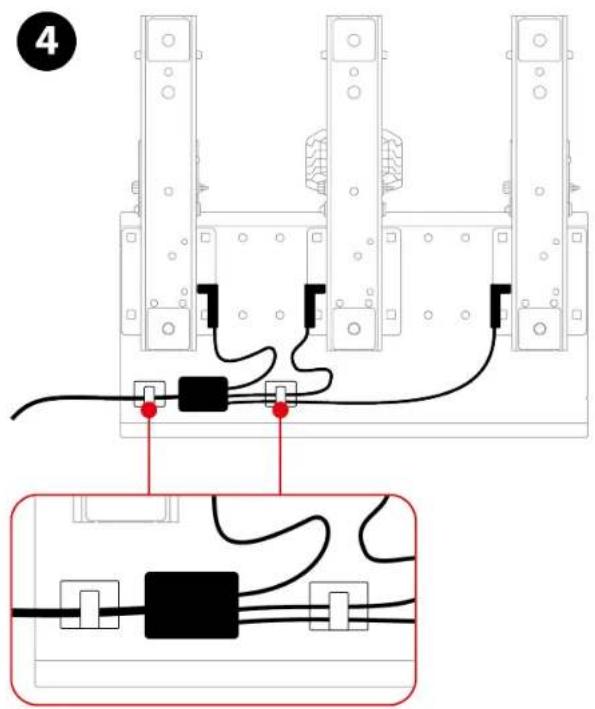

3. Plak de twee kabelklemmen op de onderkant van de pedaalset en voer de kabels vervolgens door de kabelklemmen.

4

Nu kan het gamen beginnen!

Compatibiliteit

De Raceline Pedals III-pedaalset is compatibel met Force Feedback-racestuurvoeten van Thrustmaster.

6. Mechanische instellingen van de pedaalset

De hoogte van de pedalen afstellen

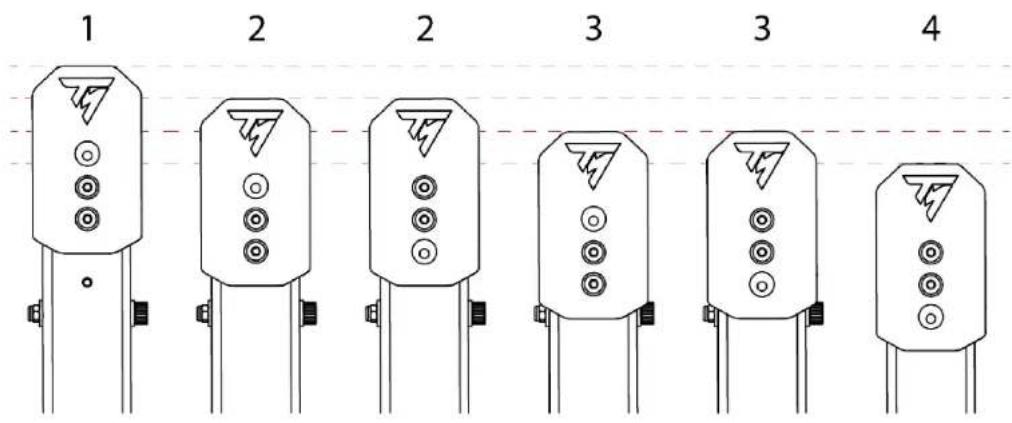

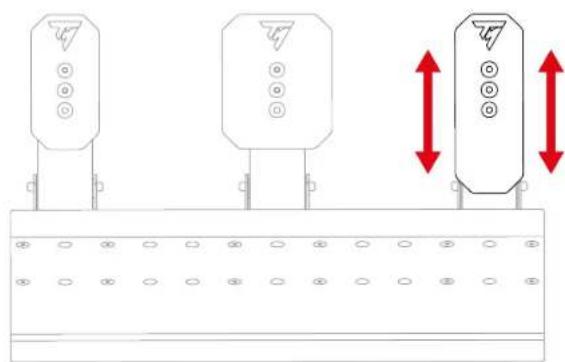

U kunt de hoogte aanpassen van het koppelingspedaal, het rempedaal en het gaspedaal. Er zijn vier mogelijke standen voor elk pedaal.

Koppelingspedaal:

1 2 2 3 3 4

Rempedaal:

1

2

2

3

3

4

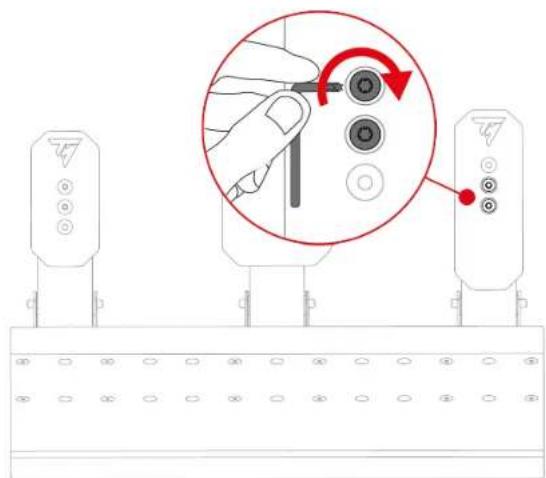

1. Gebruik de meegeleverde T20-torx-sleutel om de twee bouten los te draaien waarmee de kop van het pedaal vastzit.

1. Kies de nieuwe stand voor de pedaalkop.

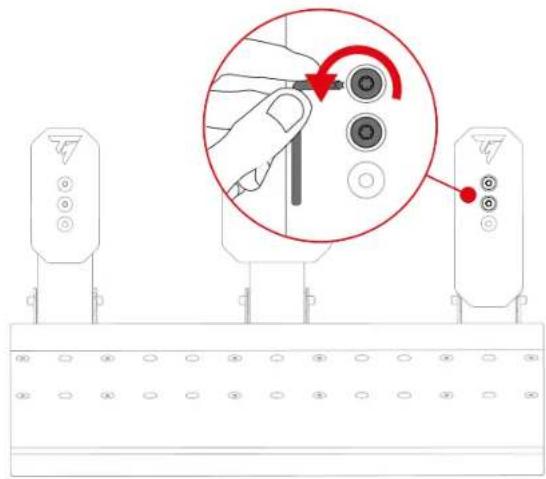

1. Plaats de twee bouten terug waarmee de pedaalkop vastzit en draai deze aan.

De afstand tussen de pedalen afstellen

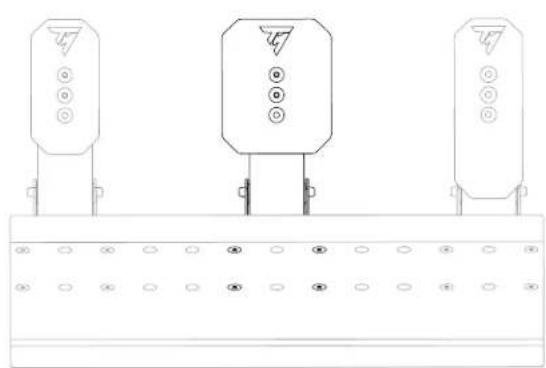

U kunt de afstand tussen de pedalen aanpassen. Het rempedaal kan in vijf verschillende standen worden geplaatst.

Standaardstand:

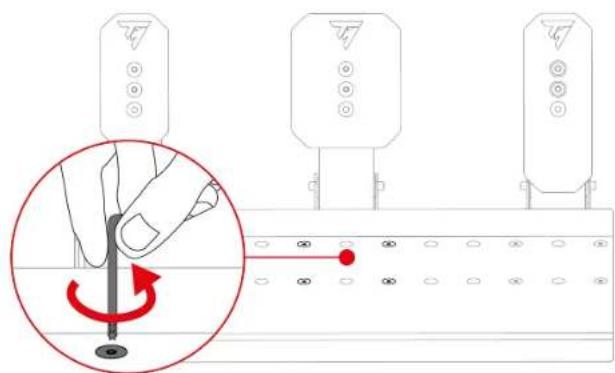

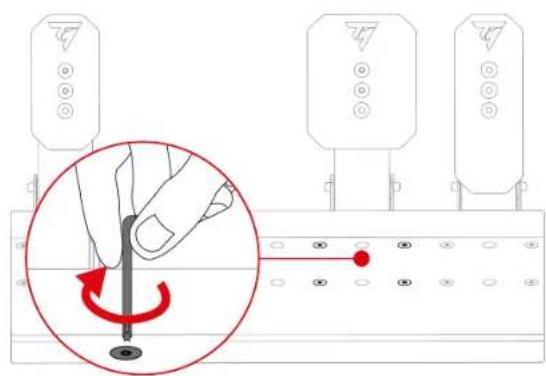

1. Gebruik de meegeleverde T20-torx-sleutel om de vier bouten los te draaien waarmee het rempedaal vastzit.

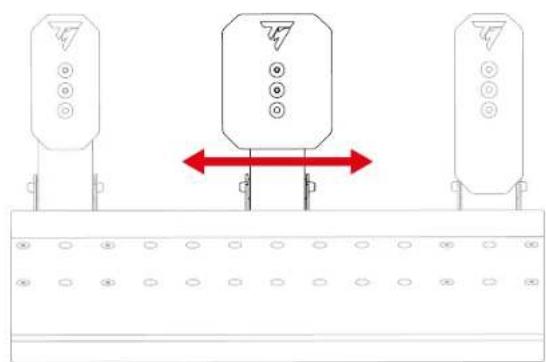

1. Kies de nieuwe stand voor het rempedaal.

1. Schroef de vier bouten die het rempedaal op zijn plaats houden weer vast.

koppelingspedaal afstellen

Voor het koppelingspedaal wordt maar 1 veer meegeleverd: (C1-veer: zeer lang, grijs, weinig weerstand).

De drie sleuven achterop de pedaalsetvoet worden gebruikt voor het instellen van de weerstand.

C1-veer
Stand	P1	P2	P3
Weerstand

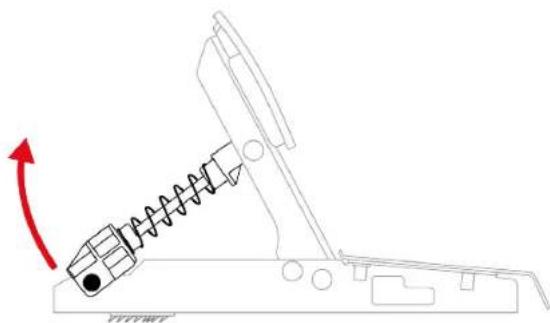

1. Om de veerborgstang uit de sleuven te kunnen halen, drukt u de veer samen met behulp van de steun.

1. Om de veerborgstang in de sleuven (P1, P2 of P3) te kunnen steken, drukt u de veer samen met behulp van de steun.

Om eventuele kalibratieproblemen te voorkomen, adviseren we de voet te herstarten na het wijzigen van de veer.

De weerstand van het rempedaal afstellen

Er worden twee veren meegeleverd voor het instellen van de weerstand van het rempedaal:

• B1-veer (lang, zwart): weinig weerstand;
• B2-veer (kort, grijs): veel weerstand.

De drie sleuven achterop de pedaalsetvoet worden gebruikt voor het instellen van de weerstand.

B1-veer
Stand	P1	P2	P3
Weerstand

B2-veer
Stand	P1	P2	P3
	-
Weerstand	-

De B2-veer kan niet in de P1-stand worden gebruikt.

1. Om de veerborgstang uit de sleuven te kunnen halen, drukt u de veer samen met behulp van de steun.

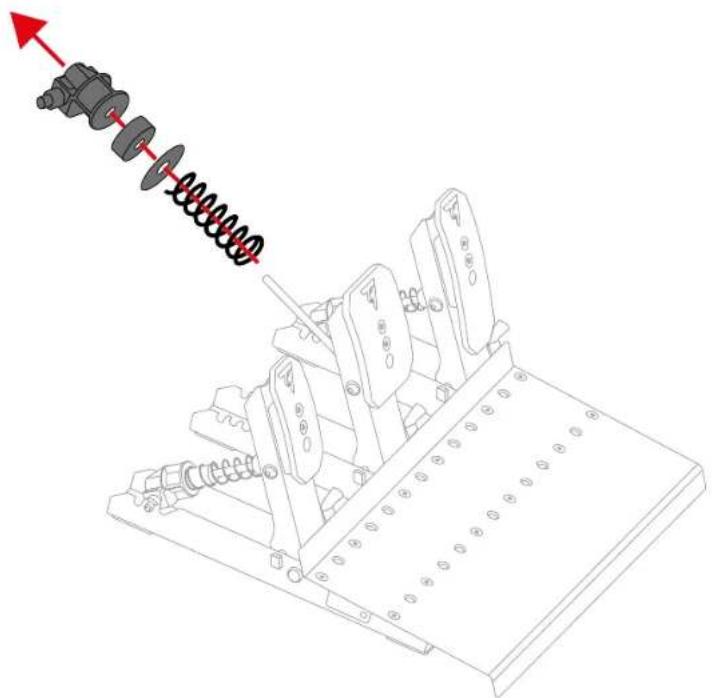

1. Verwijder alle onderdelen van de pedaalveer.

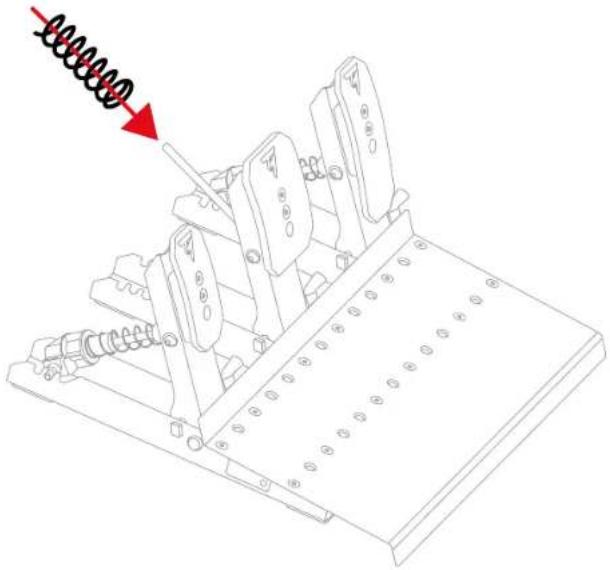

1. Plaats de nieuwe veer over de metalen stang van het pedaal.

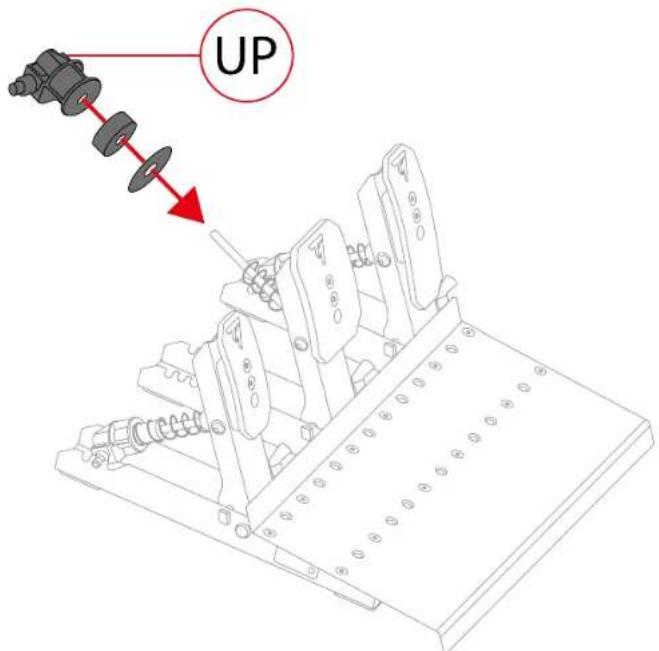

1. Plaats de andere onderdelen van de rempedaalveer over de metalen stang in deze volgorde: ring, buffer en steun.

Op de steun moet de UP-markering naar boven wijzen.

UP

1. Om de veerborgstang in de sleuven (P1, P2 of P3) te kunnen steken, drukt u de veer samen met behulp van de steun.

Om eventuele kalibratieproblemen te voorkomen, adviseren we de voet te herstarten na het wijzigen van de veer.

De weerstand van het gaspedaal veranderen

Voor het gaspedaal wordt maar 1 veer meegeleverd: (G1-veer: zeer lang, grijs, weinig weerstand).

De drie sleuven achterop de pedaalsetvoet worden gebruikt voor het instellen van de weerstand.

G1-veer
Stand	P1	P2	P3
Weerstand

1. Om de veerborgstang uit de sleuven te kunnen halen, drukt u de veer samen met behulp van de steun.

1. Om de veerborgstang in de sleuven (P1, P2 of P3) te kunnen steken, drukt u de veer samen met behulp van de steun.

Om eventuele kalibratieproblemen te voorkomen, adviseren we de voet te herstarten na het wijzigen van de veer.

7. Carpet Grip-antislipsteunen

De Carpet Grip-antislipsteunen voorkomen dat de Raceline Pedals III-pedaalset verschuift wanneer deze wordt gebruikt op een tapijt of vloerbedekking.

Gebruik de Carpet Grip-antislipsteunen nooit op een zachte vloer, parketvloer, houten vloer of laminaatvloer omdat een dergelijke vloer dan beschadigd kan raken (krassen e.d.).

Montage

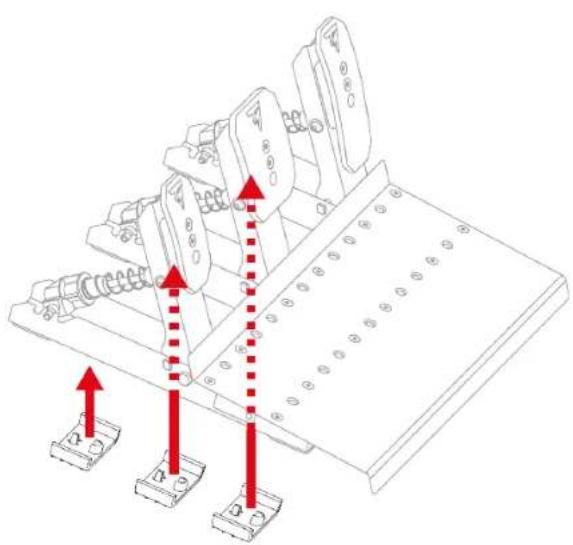

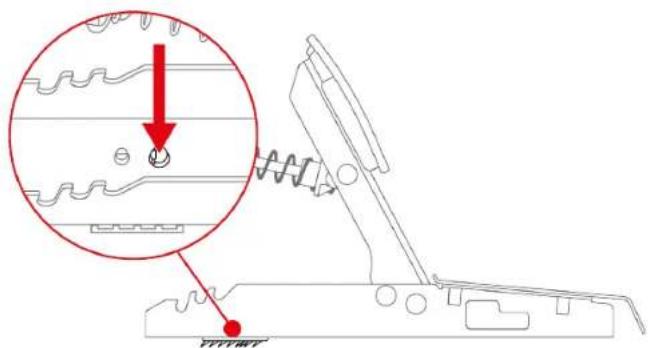

Om de Carpet Grip-antislipsteunen te installeren, klemt u ze op onderkant van de pedaalset.

Om ervoor te zorgen dat de steunen effectief zijn, laat u de tanden naar achter wijzen.

Om de Carpet Grip-antislipsteunen te verwijderen:

1. Haal de veren uit de sleuven.

1. Druk op de klem van elke antislipsteun.

Druk bij het verwijderen van de Carpet Grip- antislipsteunen niet op de zijkanten. Als u dit doet, bestaat het risico dat ze breken.

8. FAQ en technische ondersteuning

Hebt u vragen over de Raceline Pedals III-pedaalset of komt u technische problemen tegen? Zo ja, ga dan naar de website voor technische ondersteuning van Thrustmaster:
