NÁVOD NA OBSLUHU Raceline Pedals III THRUSTMASTER

Bezpodmienečne dodržiavajte bezpečnostné pokyny. Nedodržanie týchto pokynov môže viest' k nehodám a/alebo škodám. Uschovajte si tento návod, aby ste si ho mohli v budúcnosti prečítať.

OBSAH

1. OBSAH BALENIA......5

2. TECHNICKÉ PARAMETRE .....7

3. INFORMÁCIE O POUŽÍVANÍ......10

4. MONTÁŽ....14

5. INŠTALÁCIA 25

Kompatibilita....28

1. MECHANICKÉ NASTAVENIA PEDÁLOV.....29

Raceline Pedals III s tromi pedálmi vybavenými H.E.A.R.T. senzormi, je všestranná pedálová sada, ktorá predstavuje dlhodobú investíciu.

Tento návod vám pomôže nainštalovať a používať vašu sadu Raceline Pedals III za tých najlepších podmienok. Skôr ako začnete pretekať, pozorne si prečítajte pokyny a upozornenia: pomôžu vám získať z vášho produktu maximálny pôžitok.

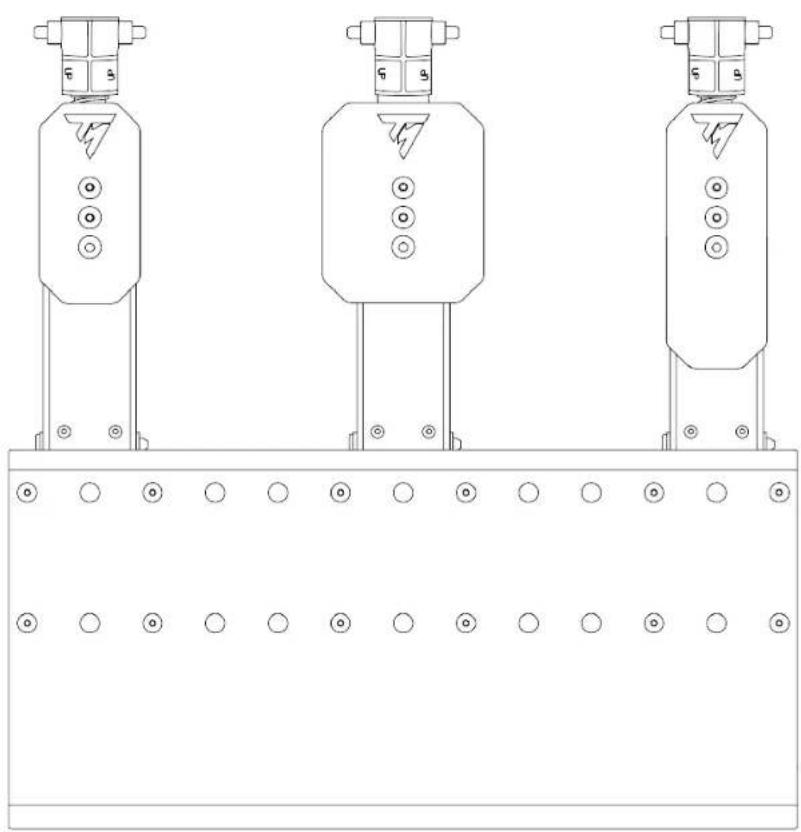

1. Obsah balenia

Pružina spojkového pedála je hrubšia a o niečo kratšia ako pružina plynového pedála.

10

3. Informácie o používaní

Dokumentácia

Pred použitím tohto produktu si pozorne prečítajte túto dokumentáciu a uschovajte si ju pre budúce použitie.

Z bezpečnostných dôvodov nikdy nepoužívajte sadu pedálov bosými nohami alebo len s ponožkami na nohách. Thrustmaster ^® sa zrieka akejkol'vek zodpovednosti v prípade zranenia v dôsledku používania pedálovej súpravy bez topánok.

16+

S výrobkom môžu manipulovať iba osoby staršie ako 16 rokov.

Úraz elektrickým prúdom

- Výrobok uchovávajte na suchom mieste a nevystavujte ho prachu ani slnečnému žiareniu.

- Konektory a kable neskrúcajte ani net'ahajte.

- Postupujte podl'a pokynov na pripojenie.

Zranenia spôsobené opakovanými pohybmi

Hra s pedálovou sadou môže spôsobit' bolest' svalov alebo kíbov. Aby ste sa vyhli problémom:

• Vyhnite sa príliš dlhým herným obdobiam (viac ako 2 hodiny).
• Po každej hodine hry si urobte 10 až 15minútovú prestávku.
• Ak pociťujete únavu alebo bolest' chodidiel alebo nôh, prestaňte hrat' a odpočívajte niekol'ko hodín, kým začnete znova hrat'.
• Ak vyššie uvedené príznaky alebo bolest' pretrvávajú, ked' začnete znova hrat', prestaňte hrat' a porad'te sa so svojím lekárom.

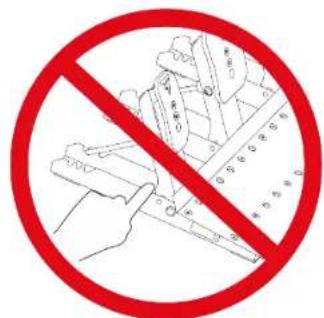

Nebezpečenstvo zovretia pedálom pri hraní

Pred zostavením sady pedálov sa pri spúšťaní pedálov uistite, že vaše prsty nie sú medzi ramenami pedálov a základňou pedálovej sady.

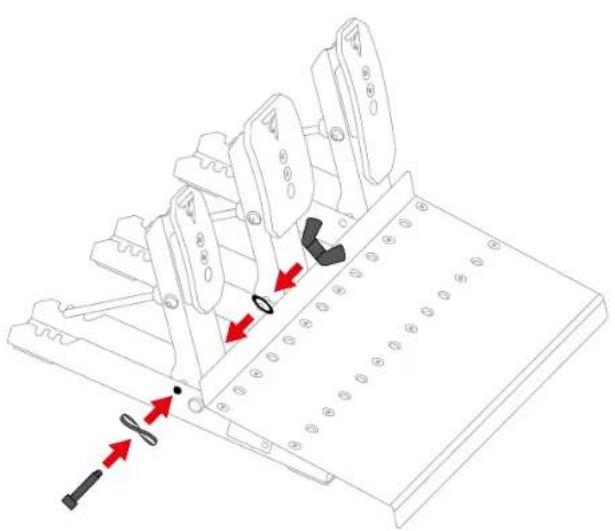

1. Vložte dorazovú tyč do príslušných perforácií v základni pedálovej sady: tyč a zakrivená podložka na jednej strane pedálu, podložka a krídlová matica na druhej strane.

Dorazovú tyč príliš neut'ahujte.

1. Opakujte kroky 1 a 2 na d'alších dvoch pedáloch.

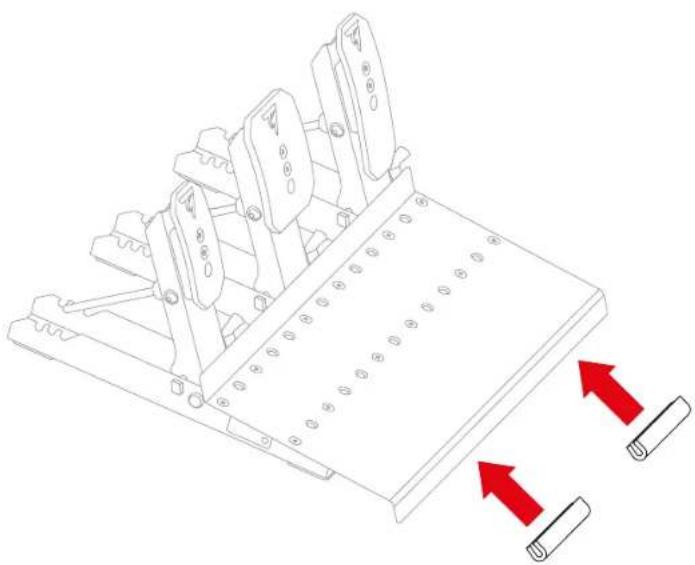

2. Nainštalujte chrániče vyrobené z gumy na prednú časť opierky nôh, aby ste ochránili svoju oporu.

Diely, ktoré tvoria pružinu spojkového pedála, sú vo vrecku. Taška obsahuje jednu pružinu C1 (vel'mi dlhá, sivá).

C1

Pružina spojkového pedála je hrubšia a o niečo kratšia ako pružina plynového pedála.

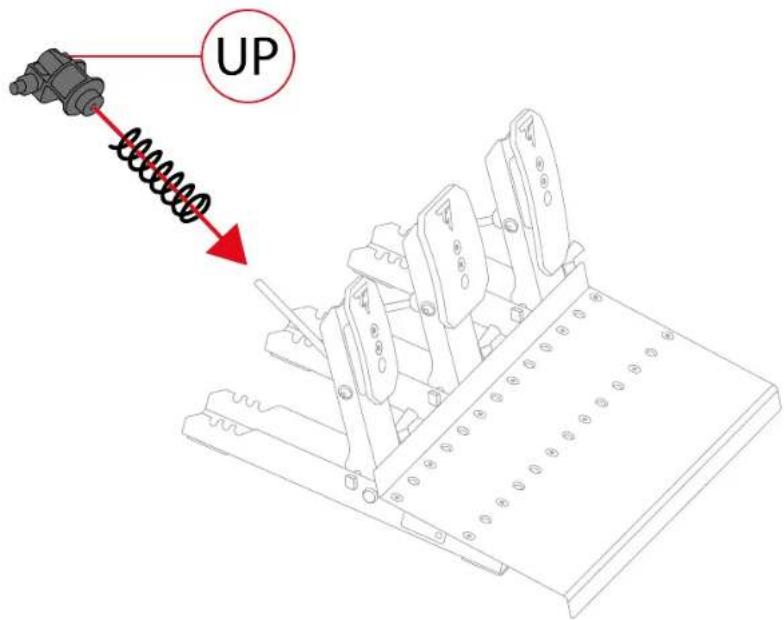

1. Vložte všetky časti pružiny spojkového pedála na kovovú tyč v nasledujúcom poradí: pružina a podpera.

Na podpere musí označenie UP smerovat' nahor.

UP

Ak chcete nastavit' odpor spojkového pedála, môžete umiestnit' poistnú tyč pružiny do rôznych polôh.

Ďalšie informácie o nastavení odporu spojkového pedála nájdete v časti Úprava odporu spojkového pedála.

Brzdový pedál:

Časti, ktoré tvoria pružinu brzdového pedála, sú vo vrecku. Existujú dve pružiny s rôznymi odpormi:

– Pružina B1 (dlhá, čierna): slabý odpor;
- Pružina B2 (krátka, sivá): silná odolnost.

B1 B2

Odložte pružinu, ktorú nechcete použit'.

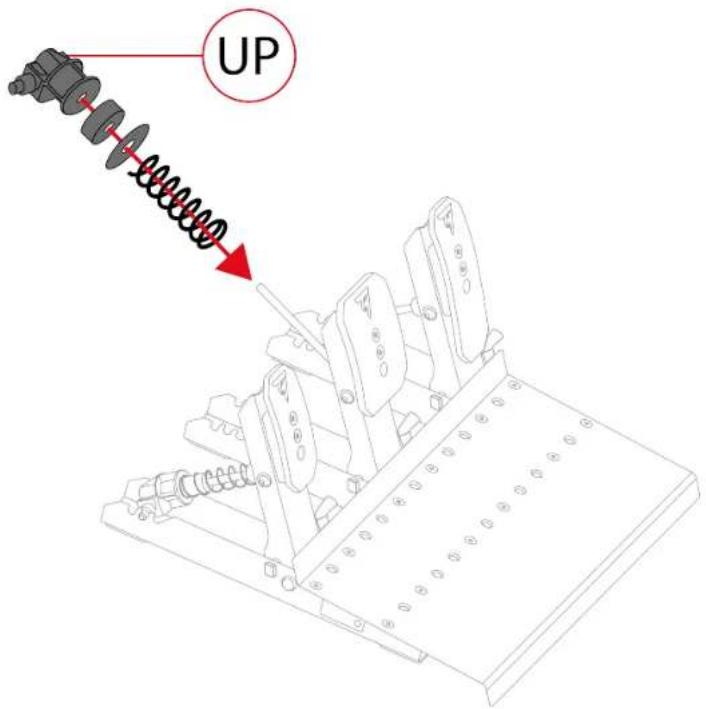

1. Vložte všetky časti pružiny brzdového pedála na kovovú tyč v nasledujúcom poradí: pružina, podložka, nárazník a podpera.

Na podpere musí označenie UP smerovat' nahor.

UP

Ak chcete nastavit' odpor brzdového pedála, môžete umiestnit' poistnú tyč pružiny do rôznych polôh.

Ďalšie informácie o nastavení odporu brzdového pedála nájdete v časti Úprava odporu brzdového pedála.

Plynový pedál:

Časti, ktoré tvoria pružinu plynového pedála, sú vo vrecku. Taška obsahuje jednu pružinu G1 (vel'mi dlhá, sivá).

Pružina plynového pedála je tenšia a o niečo dlhšia ako pružina spojkového pedála.

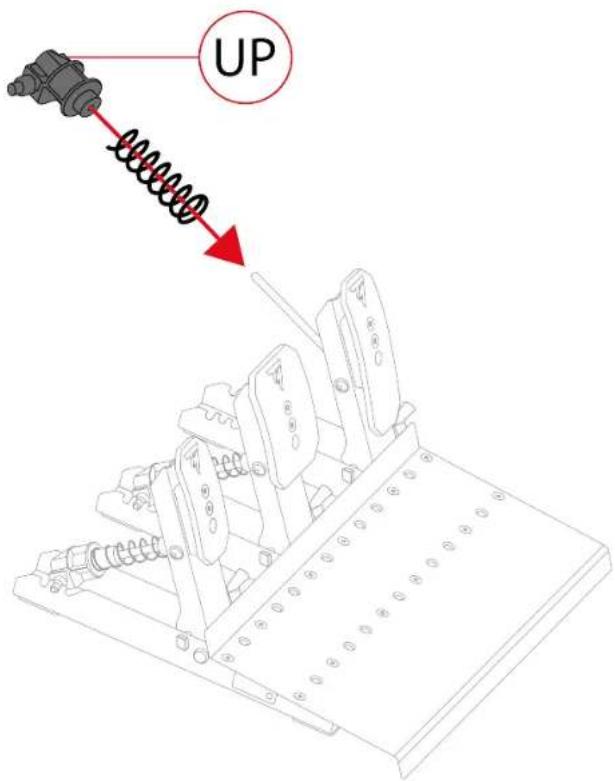

1. Vložte všetky časti pružiny plynového pedála na kovovú tyč v nasledujúcom poradí: pružina a podpera.

Na podpere musí označenie UP smerovat' nahor.

UP

Ak chcete nastavit' odpor plynového pedála, môžete umiestnit' poistnú tyč pružiny do rôznych polôh.

Ďalšie informácie o nastavení odporu plynového pedála nájdete v časti Úprava odporu plynového pedála.

Video ukazujúce montáž pedálovej súpravy je k dispozícii tu:

*Nie je súčast'ou balenia

**Základňa pretekárskeho volantu nie je súčasťou balenia

Postup inštalácie sa môže mierne líšit' v závislosti od použitej základne pretekárskeho volantu . Ďalšie informácie nájdete v používatel'skej príručke základne pretekárskeho volantu.

Sada pedálov Raceline Pedals III je kompatibilná s Force Feedback základňami pretekárskych volantov Thrustmaster.

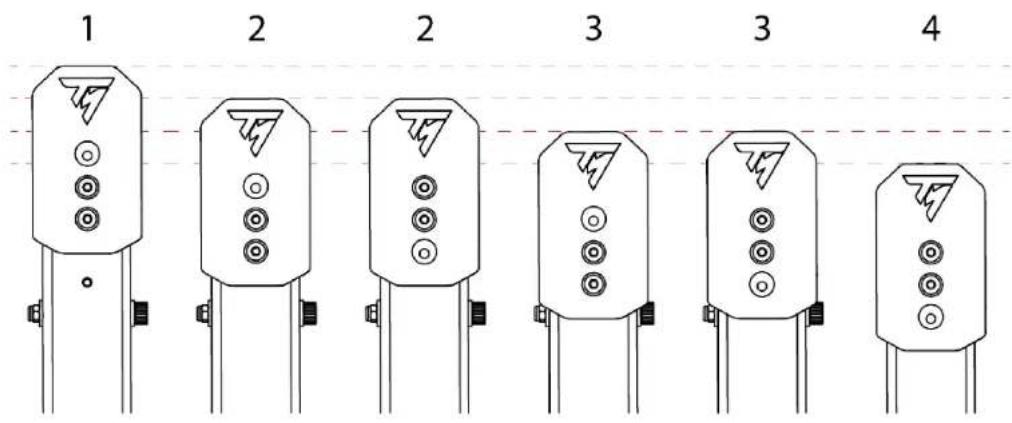

Môžete nastavit' výšku spojkového pedála, brzdového pedála a plynového pedála. Pre každý pedál sú štyri možné polohy.

Spojkový pedál:

1 2 2 3 3 4

Brzdový pedál:

1

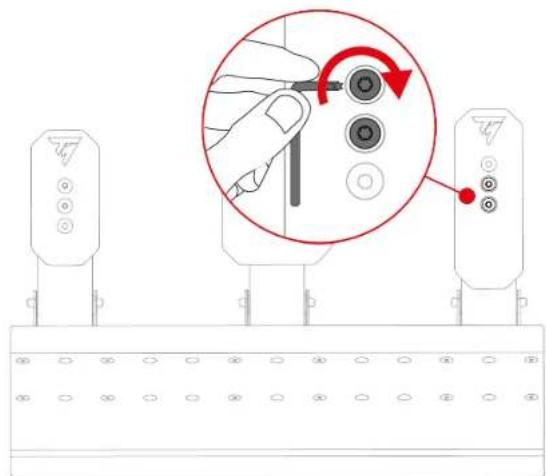

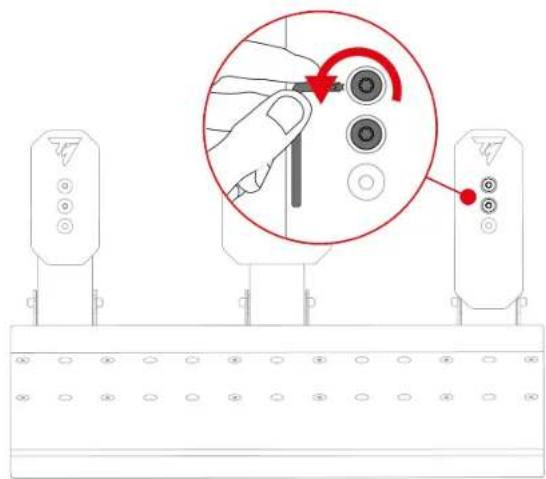

1. Pomocou priloženého Torx klúča T20 odskrutkujte dve skrutky, ktoré držia hlavu pedálu na mieste.

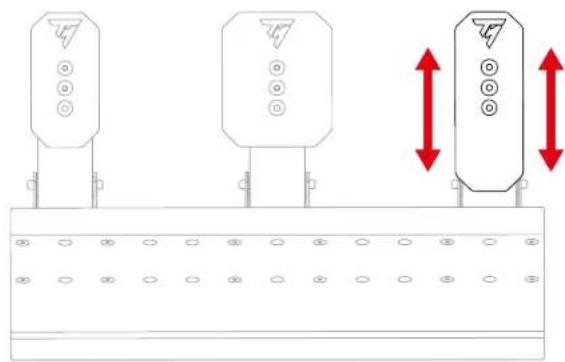

1. Vyberte novú polohu hlavy pedálu.

1. Znova vložte a utiahnite dve skrutky, ktoré držia hlavu pedálu na mieste.

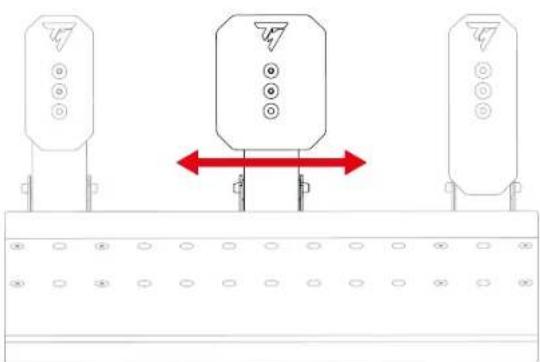

Môžete upravit' rozstup pedálov. Brzdový pedál je možné umiestnit' do piatich rôznych polôh.

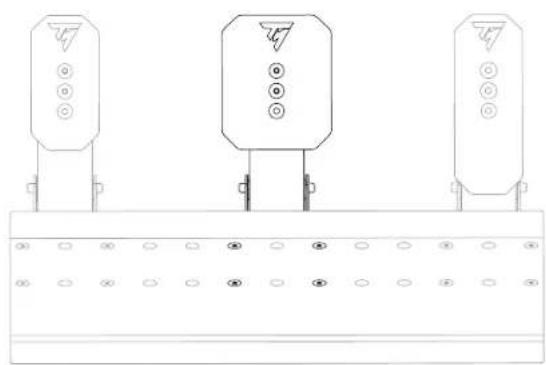

Predvolená poloha:

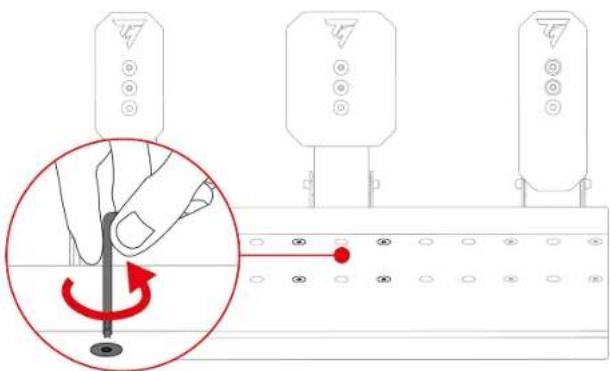

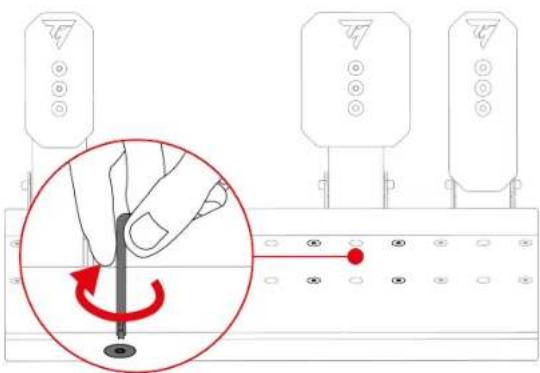

1. Pomocou priloženého Torx klúča T20 odskrutkujte štyri skrutky, ktoré držia brzdový pedál na mieste.

1. Zvol'te novú polohu brzdového pedála.

1. Zaskrutkujte štyri skrutky, ktoré udržia brzdový pedál na mieste.

Pre spojkový pedál je zahrnutá iba jedna pružina (pružina C1: veľmi dlhá, sivá, slabý odpor).

Tri otvory na zadnej strane základne pedálovej sady slúžia na nastavenie odporu.

1. Ak chcete uvoľnit' prídržnú tyč pružiny zo štrbín, stlačte pružinu pomocou podpery.

1. Ak chcete vložit' prídržnú tyč pružiny do štrbín (P1, P2 alebo P3), stlačte pružinu pomocou podpery.

Aby ste predišli problémom s kalibráciou, odporúčame po výmene pružiny reštartovať základňu.

Súčast'ou balenia sú dve pružiny na nastavenie odporu brzdového pedála:

– Pružina B1 (dlhá, čierna): slabý odpor;
– Pružina B2 (krátka, sivá): silná odolnost.

Tri otvory na zadnej strane základne pedálovej sady slúžia na nastavenie odporu.

Pružina B1

Pozícia	P1	P2	P3
Odpor

Pružina B2

Pozícia	P1[45K]	P2	P3
Odpor	—

1. Ak chcete uvoľnit' prídržnú tyč pružiny zo štrbín, stlačte pružinu pomocou podpery.

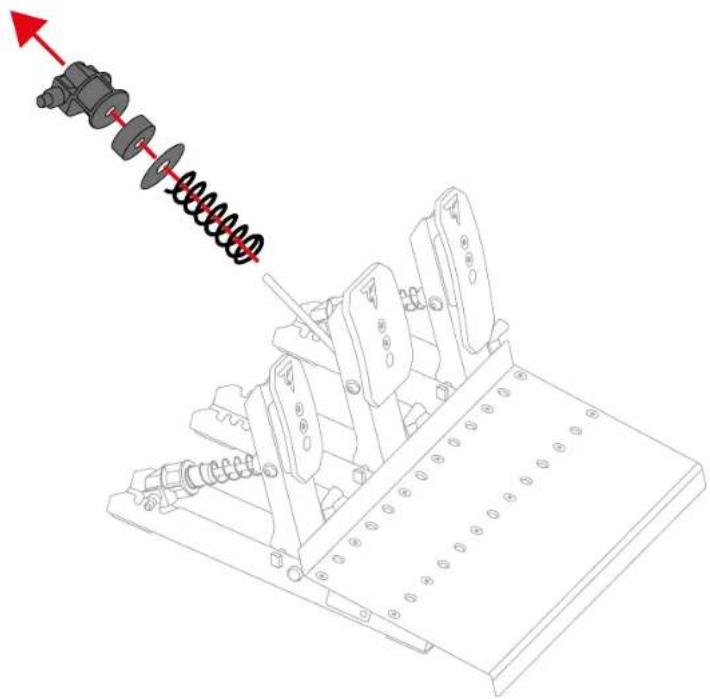

1. Odstráňte všetky časti pružiny pedálu.

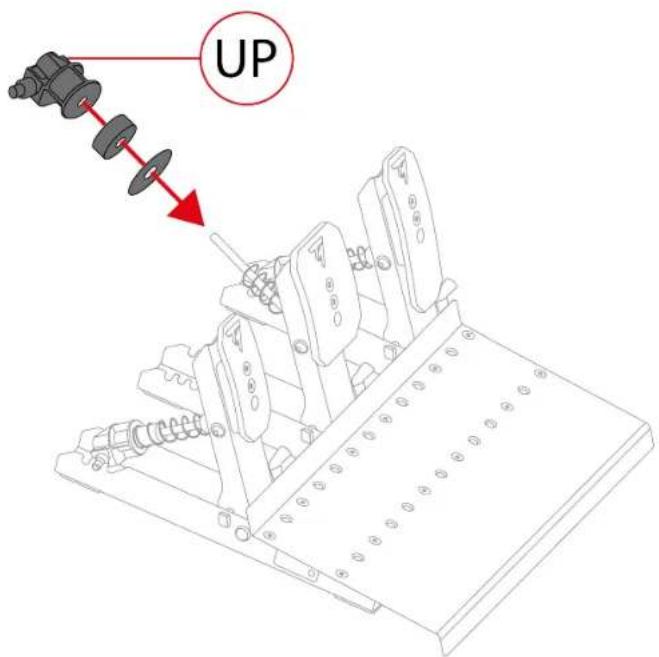

1. Ostatné časti pružiny brzdového pedála nasad'te na kovovú tyč v nasledujúcom poradí: podložka, nárazník a podpera.

Na podpere musí označenie UP smerovat' nahor.

UP

1. Ak chcete vložit' prídržnú tyč pružiny do štrbín (P1, P2 alebo P3), stlačte pružinu pomocou podpery.

Aby ste predišli problémom s kalibráciou, odporúčame po výmene pružiny reštartovať základňu.

Tri otvory na zadnej strane základne pedálovej sady slúžia na nastavenie odporu.

Pružina G1
Pozícia	P1	P2	P3
Odpor

1. Ak chcete uvol'nit' prídržnú tyč pružiny zo štrbín, stlačte pružinu pomocou podpery.

1. Ak chcete vložit' prídržnú tyč pružiny do štrbín (P1, P2 alebo P3), stlačte pružinu pomocou podpery.

Aby ste predišli problémom s kalibráciou, odporúčame po výmene pružiny reštartovať základňu.

Protišmykové podpery Carpet Grip zabraňujú pohybu pedálov Raceline Pedals III pri použití na koberci alebo behúni.

Aby ste zaistili účinnosť podpier, umiestnite zúbky smerom k zadnej časti pedálovej sady.

Odstránenie protišmykových podpier Carpet Grip:

Máte otázky týkajúce sa sady pedálov Raceline Pedals III alebo máte technické problémy? Ak áno, navštívte webovú stránku technickej podpory Thrustmaster:
