KÄYTTÖOHJE Raceline Pedals III THRUSTMASTER

Lue huolella tästä käyttöohjeesta löytyvät ohjeet, ennen kuin asennat tuotteen, ennen kuin käytät tuotetta ja ennen kuin suoritat mitään huoltoa. Muista noudattaa turvallisuusohjeita. Näiden ohjeiden noudattamattomuus voi johtaa onnettomuuksiin ja/tai vahinkoihin. Pidä tämä käyttöohje tallessa, jotta voit tarkistaa ohjeita myöhemmin.

SISÄLLYSLUETTELO

1. LAATIKON SISÄLTÖ 5
2. TEKNISET OMINAISUUDET 7
3. KÄYTÖN TIEDOT....10
4. ASENNUS 14
5. ASENNUS 25

Yhteensopivuus.... 28

1. POLJINSETIN MEKAANISET

ASETUKSET 29

Poljinten korkeuden säätö 29

Poljinten välin säätö 32

Kytkinpolkimen vastuksen muokkaus ... 35

Jarrupolkimen vastuksen muokkaus ..... 37

Kaasupolkimen vastuksen muokkaus ... 41

1. LIPSUMATTOMAT CARPET GRIP -TUET.. 43

Asennus 44

Purku 45

1. UKK JA TEKNINEN TUKI 46

RACELINE PEDALS III

Kolme poljinta sekä H.E.A.R.T.-anturit sisältävä Raceline Pedals III on monikäyttöinen poljinsetti ja pitkäikäinen sijoitus.

Tämä käyttöohje auttaa asentamaan Raceline Pedals III:n ja käyttämään sitä parhaissa olosuhteissa. Ennen kuin aloitat kisaamisen, lue huolella nämä ohjeet ja varoitukset: ne auttavat ottamaan kaiken nautinnon irti tuotteesta.

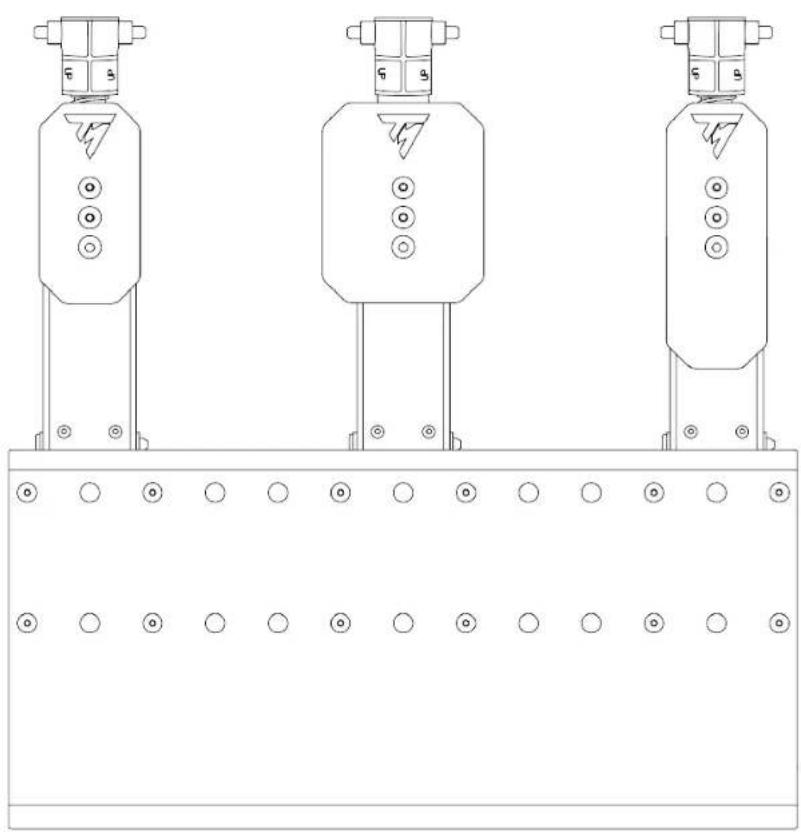

1. Laatikon sisältö

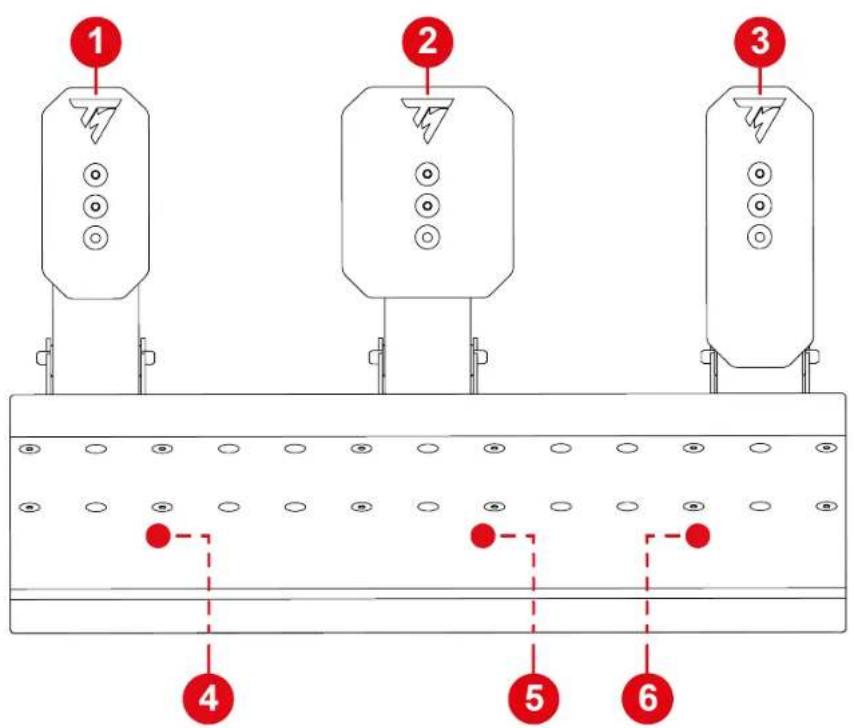

2. Tekniset ominaisuudet

1 2 3 4 5 6

1 Kytkinpoljin
② Jarrupoljin
3 Kaasupoljin
4 Kytkinpolkimen jack-liitin
5 Jarrupolkimen jack-liitin
6 Kaasupolkimen jack-liitin

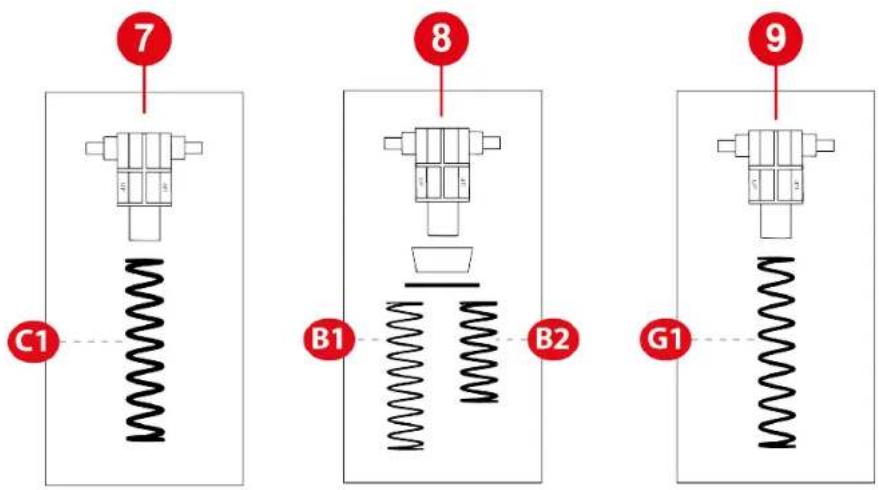

7 C1 8 B1 B2 9 G1

7 Kytkinpolkimen jousi (yksi tuki ja yksi jousi)
8 Jarrupolkimen jousi (yksi tuki, yksi välipala, yksi aluslaatta ja kaksi jousta (heikko ja vahva vastus))
9 Kaasupolkimen jousi (yksi tuki ja yksi jousi)

Kytkinpolkimen jousi on paksumpi ja hieman lyhyempi kuin kaasupolkimen jousi.

10

10 Kolmen jack-liittimen / RJ12-liittimen johto
11 T20 Torx -avain
12 Poljinten pidiketangot (yksi tanko, yksi siipimutteri, yksi käyrä aluslaatta ja yksi aluslaatta)
13 Lipsumattomat Carpet Grip -tuet
14 Johtokiinnittimet
15 Kumiset suojat

3. Käytön tiedot

Ohjekirja

Lue tämä ohjekirja huolella ennen tuotteen käyttöä ja säilytä se vastaisuuden varalle.

Älä turvallisuussyistä johtuen käytä poljinsettiä ikinä paljain jaloin tai pelkät sukat jalassa. Thrustmaster® kieltää kaiken vastuun, mikäli loukkaantuminen johtuu poljinsetin käytöstä ilman kenkiä.

16+

Tuote on tarkoitettu vain vähintään 16-vuotaille käyttäjille.

Sähköisku

– Pidä tuote kuivassa paikassa, älä altista sitä pöylle tai auringonvalolle.
- Älä väännä tai vedä liittimiä tai johtoja.
- Seuraa liitinten napaisuuksia.
- Älä kaada nestettä tuotteen tai sen liitinten päälle.
- Älä aiheuta tuotteelle oikosulkua.
- Älä pura tuotetta; älä heitä tuotetta tuleen tai altista sitä korkeille lämpötiloille.

Toistuvan liikkeen aiheuttamat vammat

Poljinsetin käyttö voi johtaa lihas- tai nivelkipuihin.

Välttääksesi mahdolliset ongelmat:

• Vältä ylipitkiä pelisessioita (yli 2 tuntia).
• Vietä 10–15 minuutin tauko jokaisen käyttötunnin jälkeen.
• Mikäli tunnet väsymystä tai kipua jaloissasi tai säärissäsi, lopeta pelaaminen ja lepää muutaman tunnin ajan, ennen kuin aloitat käytön uudelleen.
• Mikäli yllä kuvatut oireet tai kivut jatkuvat aloittaessasi pelin uudelleen, lopeta pelaaminen ja kysy neuvoa lääkäriltä.

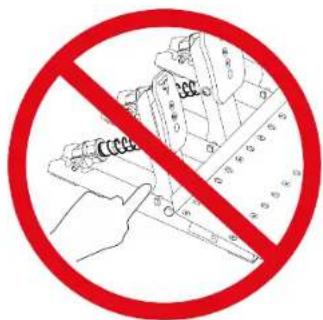

Poljinsetin puristusvaara pelattaessa

– Pidä poljinsetti lasten ulottumattomissa.

- Älä ikinä aseta peli-istuntojen aikana sormea (tai muuta ruumiinosaa) polkimien varsille tai niiden lähelle.

Ennen kuin asennat poljinsetin, varmista etteivät sormesi ole poljinvarsien ja poljinsetin jalustan välissä polkimia laskiessasi.

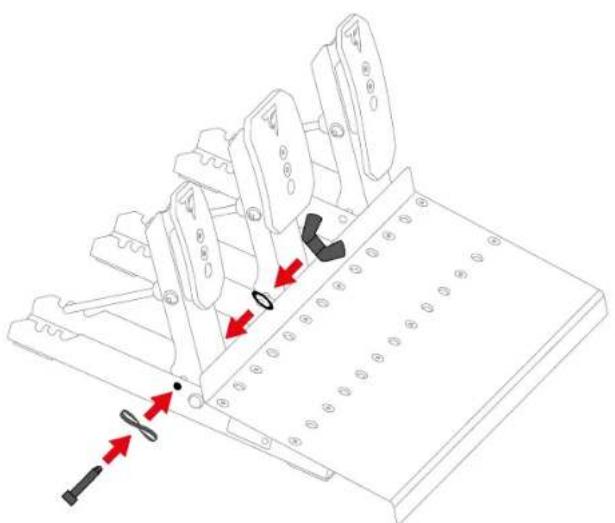

1. Aseta pidiketanko poljinsetin jalustan vastaaviin reikiin: tanko ja käyrä aluslaatta yhdelle puolelle poljinta ja aluslaatta ja siipimutteri toiselle puolelle.

1. Kiristä pidiketanko pakottamatta sitä.

Älä ylikiristä pidiketankoa.

1. Toista kohdat 1 ja 2 kahdelle muulle polkimelle.

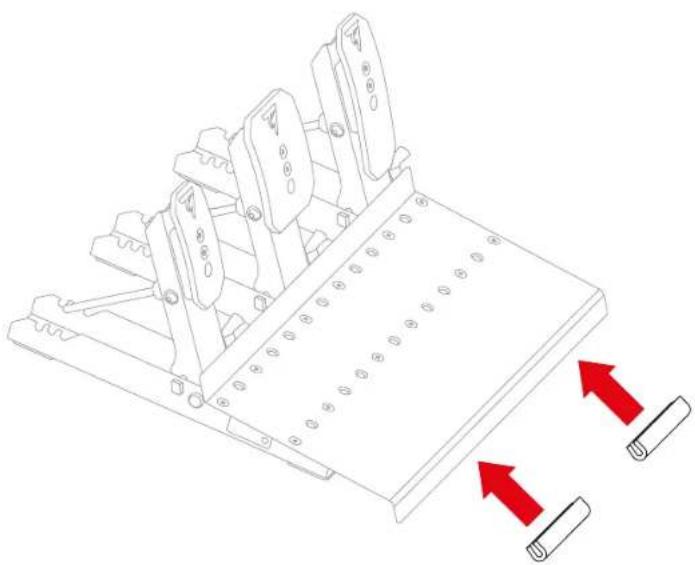

2. Asenna kumiset suojat jalkatuen etuosaan suojellaksesi tukea.

Kytkinpolkimen jousen osat löytyvät pussista. Pussisältää yhden C1-jousen (todella pitkä, harmaa).

C1

Kytkinpolkimen jousi on paksumpi ja hieman lyhyempi kuin kaasupolkimen jousi.

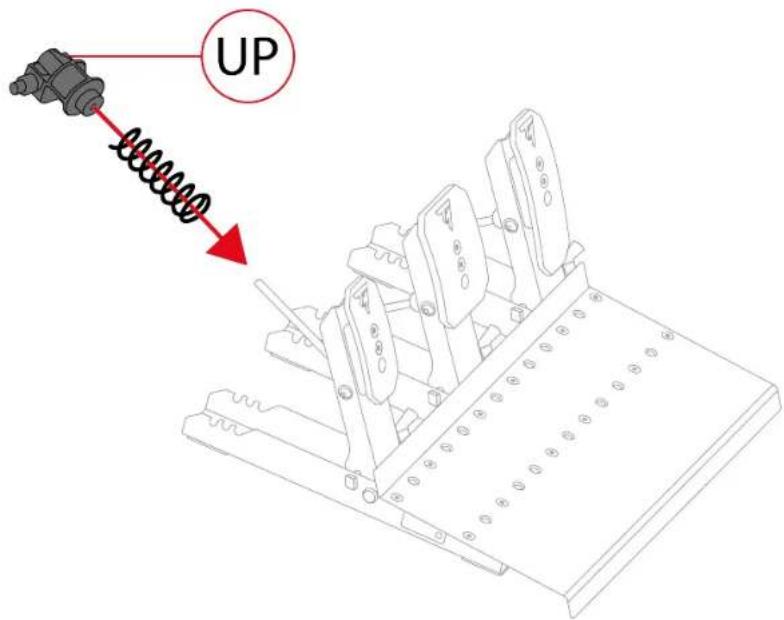

1. Aseta kaikki kytkinpolkimen jousen osat metallitankoon seuraavassa järjestyksessä: jousi ja tuki.

Tuessa olevan UP-merkin täytyy osoittaa ylöspäin.

UP

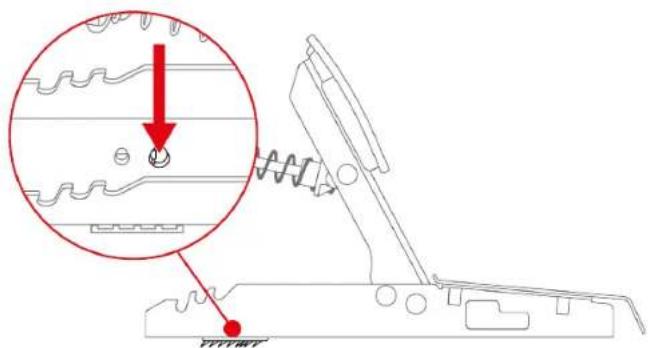

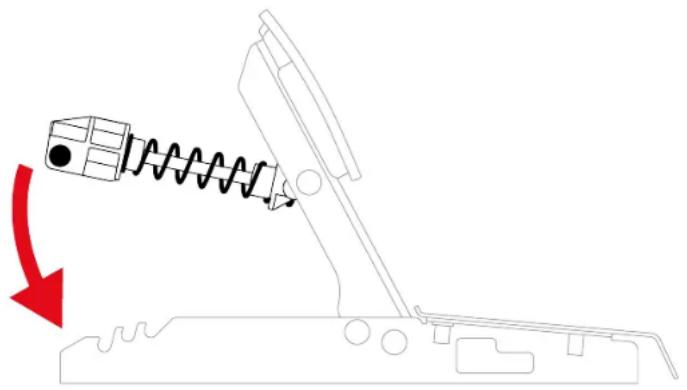

1. Paina kytkinpolkimen jousi kasaan käyttämällä tukea, jotta voit asettaa kiinnitystangon poljinsetin jalustassa oleviin koloihin.

Voit säätää kytkinpolkimen vastusta asettamalla jousen kiinnitystangon eri asentoihin.

Lisää tietoa kytkinpolkimen vastuksen säädöstä löytyy Kytkinpolkimen vastuksen muokkaus -osiosta.

Jarrupoljin:

Jarrupolkimen jousen osat löytyvät pussista.

Käytettävänä on kaksi eri jousta eri vastuksilla:

• B1-jousi (pitkä, musta): heikko vastus;
• B2-jousi (lyhyt, harmaa): vahva vastus.

B1 B2

Aseta käyttämätön jousi syrjään.

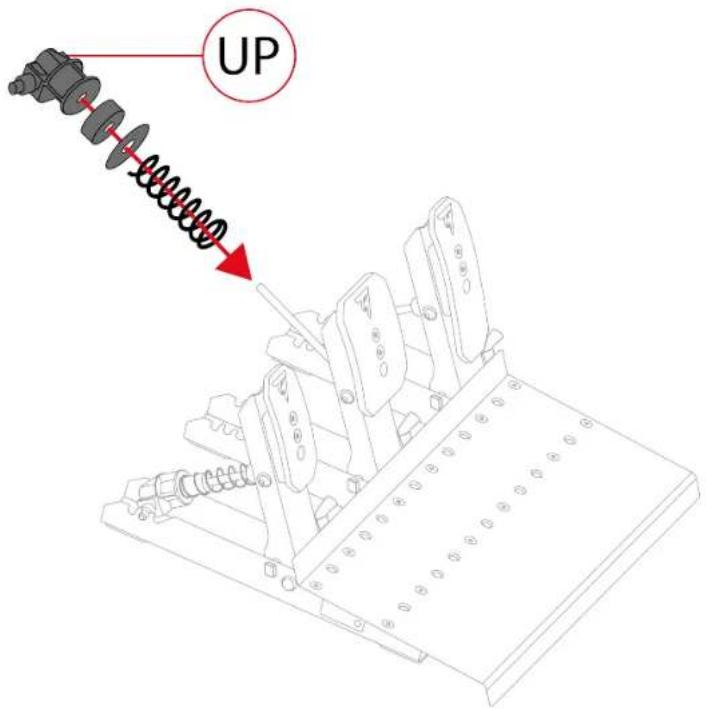

1. Aseta kaikki jarrupolkimen jousen osat metallitankoon seuraavassa järjestyksessä: jousi, aluslaatta, välipala ja tuki.

Tuessa olevan UP-merkin täytyy osoittaa ylöspäin.

UP

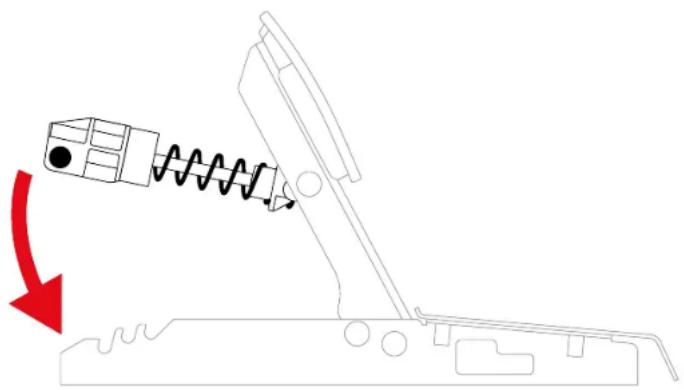

1. Paina jarrupolkimen jousi kasaan käyttämällä tukea, jotta voit asettaa kiinnitystangon poljinsetin jalustassa oleviin koloihin.

Voit säätää jarrupolkimen vastusta asettamalla jousen kiinnitystangon eri asentoihin.

Lisää tietoa jarrupolkimen vastuksen säädöstä löytyy Jarrupolkimen vastuksen muokkaus -osiosta.

Kaasupoljin:

Kaasupolkimen jousen osat löytyvät pussista. Pussisältää yhden G1-jousen (todella pitkä, harmaa).

G1

Kaasupolkimen jousi on ohuempi ja hieman pidempi kuin kytkinpolkimen jousi.

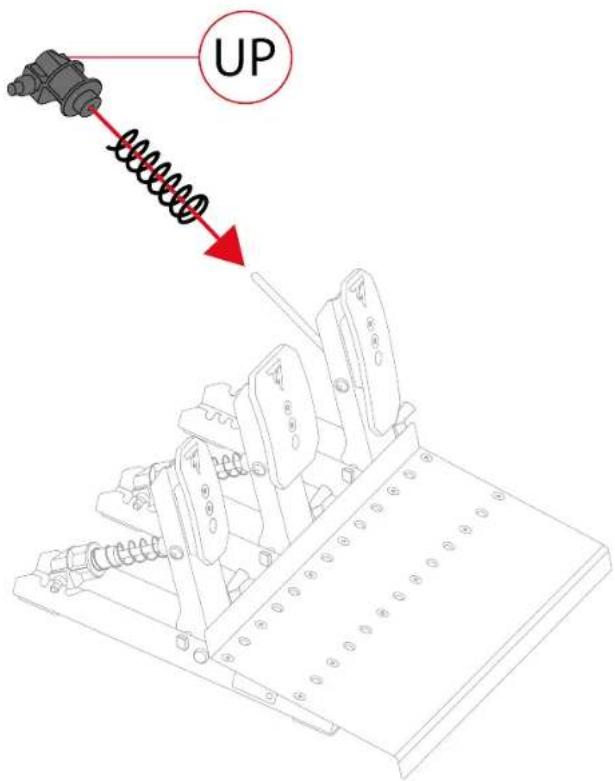

1. Aseta kaikki kaasupolkimen jousen osat metallitankoon seuraavassa järjestyksessä: jousi ja tuki.

Tuessa olevan UP-merkin täytyy osoittaa ylöspäin.

UP

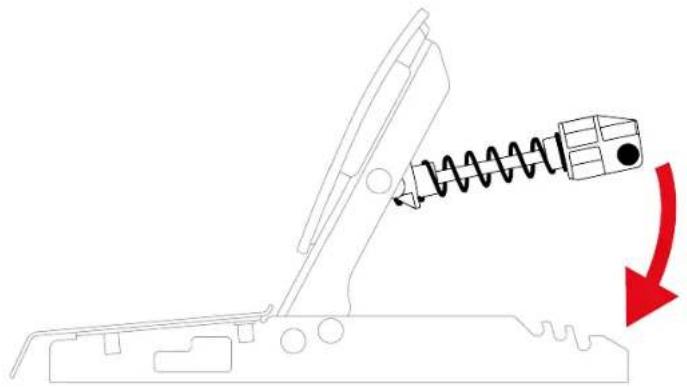

1. Paina kaasupolkimen jousi kasaan käyttämällä tukea, jotta voit asettaa kiinnitystangon poljinsetin jalustassa oleviin koloihin.

Voit säätää kaasupolkimen vastusta asettamalla jousen kiinnitystangon eri asentoihin.

Lisää tietoa kaasupolkimen vastuksen säädöstä löytyy Kaasupolkimen vastuksen muokkaus -osiosta.

Poljinsetin asennusta esittelevä video löytyy täältä: https://support.thrustmaster.com/product/raceline-pedals-3/

5. Asennus

* Ei tule mukana.
* Rattiohjainjalusta ei tule mukana.

Asennustoimet voivat vaihdella hieman käytetystä rattiohjainjalustasta riippuen. Lisää tietoa löytyy rattiohjainjalustan käyttöoppaasta.

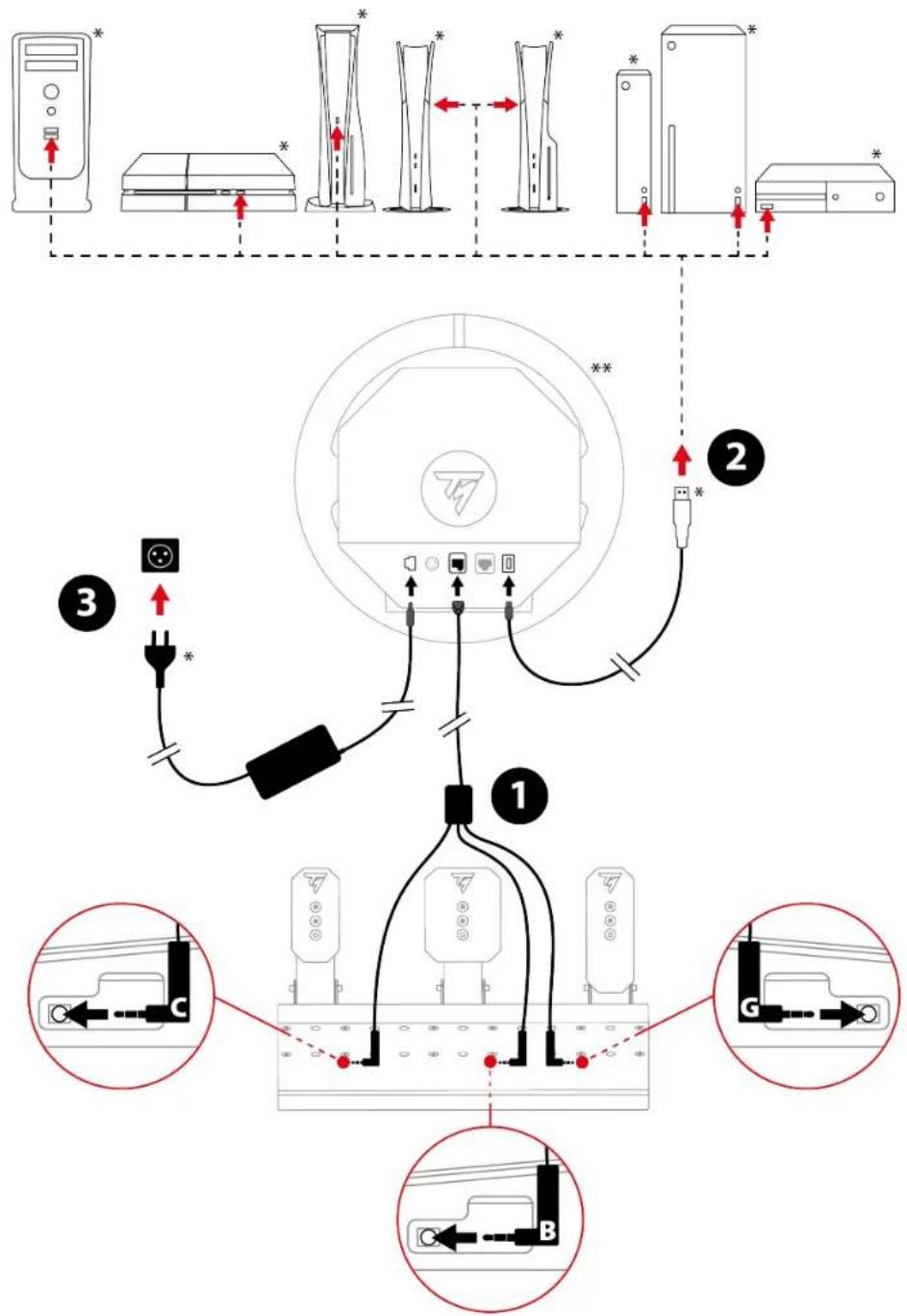

1. Yhdistä kolme jack-liitintä / RJ12-liittimen sisältävä johto rattiohjainjalustan RJ12-liittimeen ja Raceline Pedals III -poljinsettiin.

C-merkillä merkitty jack-liitin (Clutch – kytkin) yhdistetään kytkinpolkimeen. B-merkillä merkitty jack-liitin (Brake – jarru) yhdistetään jarrupolkimeen. G-merkillä merkitty jack-liitin (Gas – kaasu) yhdistetään kaasupolkimeen.

1. Yhdistä jalusta konsolin tai PC-tietokoneen USB-A-porttiin.

2. Yhdistä virta-adapteri jalustaan ja sitten seinäpistokkeeseen.

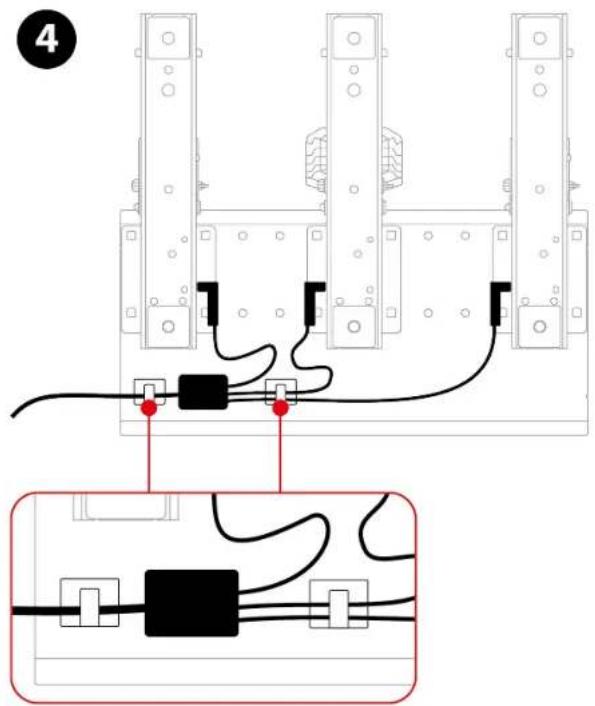

3. Pistä kaksi johtokiinnitintä poljinsetin alle ja syötä sitten johdot johtokiinnittimien läpi.

4

Olet nyt pelivalmis!

Yhteensopivuus

Raceline Pedals III -poljinsetti on yhteensopiva Thrustmaster Force Feedback -rattiohjainjalustojen kanssa.

6. Poljinsetin

mekaaniset

asetukset

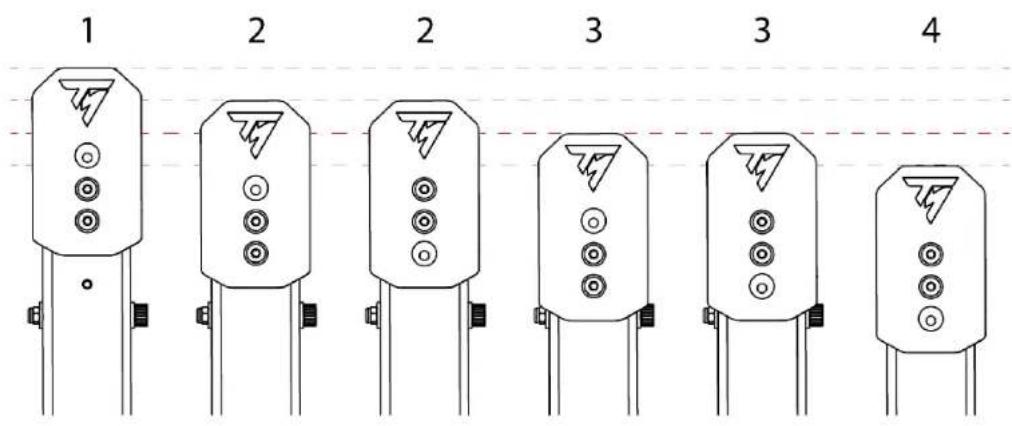

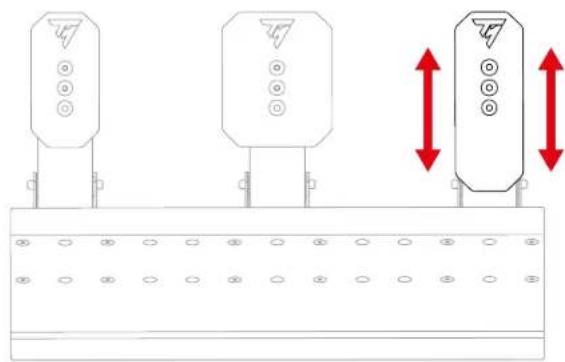

Poljinten korkeuden säätö

Voit säätää kytkin-, jarru- ja kaasupolkimen korkeutta. Jokaiselle polkimelle löytyy neljä mahdollista asentoa.

Kytkinpoljin:

1 2 2 3 3 4

Jarrupoljin:

1

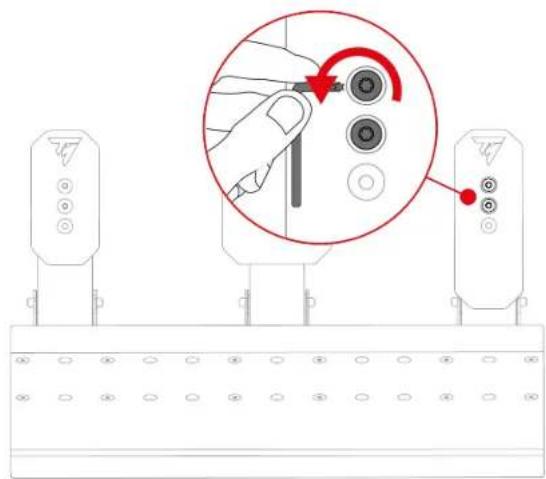

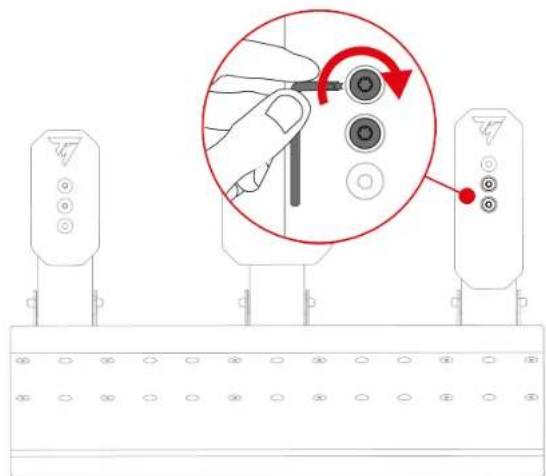

1. Avaa kaksi polkimen kärjen paikallaan pitävää ruuvia käyttämällä mukana tulevaa T20 Torx -avainta.

1. Valitse polkimen kärjen uusi asento.

1. Aseta kaksi polkimen kärjen paikallaan pitävää ruuvia takaisin ja kiristä ne.

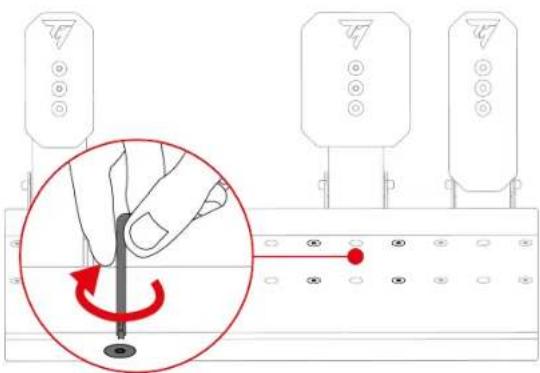

Poljinten välin säätö

Voit säätää poljinten väliä. Jarrupolkimen voi asettaa viiteen eri asentoon.

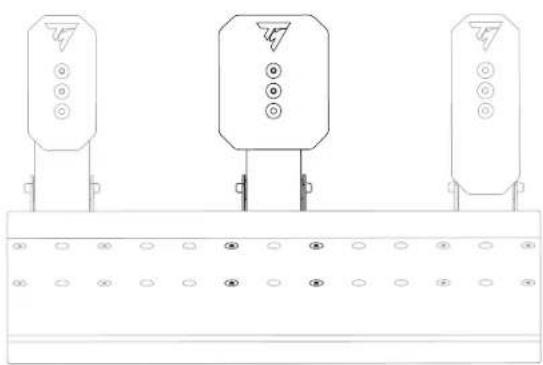

Oletusasento:

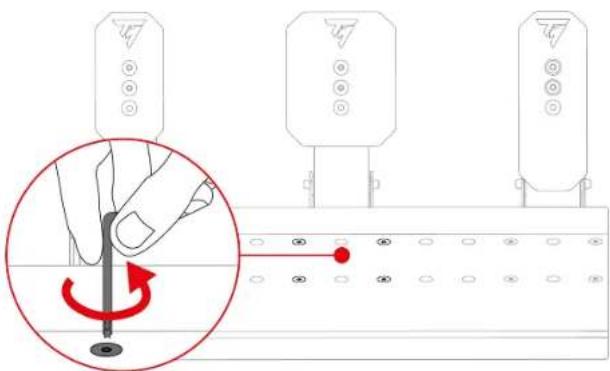

1. Avaa neljä jarrupolkimen paikallaan pitävää ruuvia käyttämällä mukana tulevaa T20 Torx -avainta.

1. Valitse uusi asento jarrupolkimelle.

1. Kiristä uudelleen neljä jarrupolkimen paikallaan pitävää ruuvia.

Kytkinpolkimen vastuksen muokkaus

Kytkinpolkimelle tulee mukana vain yksi jousi (C1-jousi: todella pitkä, harmaa, heikko vastus).

Poljinsetin jalustan takana on kolme koloa, joita käytetään vastuksen säätämisessä.

C1-jousi
Asento	P1	P2	P3
Vastus

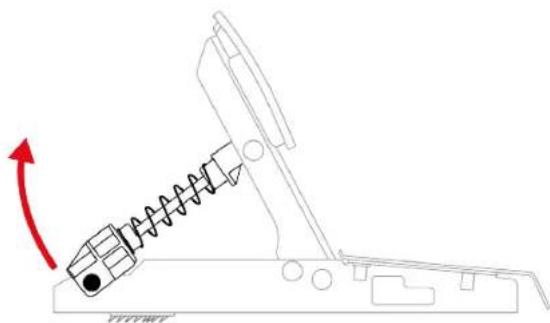

1. Vapauta jousen kiinnitystanko kolosta painamalla jousi kasaan käyttämällä tukea.

1. Aseta jousen kiinnitystanko koloon (P1, P2 tai P3) painamalla jousi kasaan käyttämällä tukea.

Suosittelemme jalustan uudelleenkäynnistämistä jousen vaihtamisen jälkeen, jotta vältät mahdolliset kalibrointiongelmat.

Jarrupolkimen vastuksen muokkaus

Mukana tulee kaksi jousta jarrupolkimen vastuksen muokkaamiseen:

– B1-jousi (pitkä, musta): heikko vastus;
- B2-jousi (lyhyt, harmaa): vahva vastus.

Poljinsetin jalustan takana on kolme koloa, joita käytetään vastuksen säätämisessä.

B1-jousi
Asento	P1	P2	P3
Vastus

B2-jousi

Asento	P1	P2	P3
	-
Vastus	-

B2-jousta ei voi käyttää P1-asennossa.

1. Vapauta jousen kiinnitystanko kolosta painamalla jousi kasaan käyttämällä tukea.

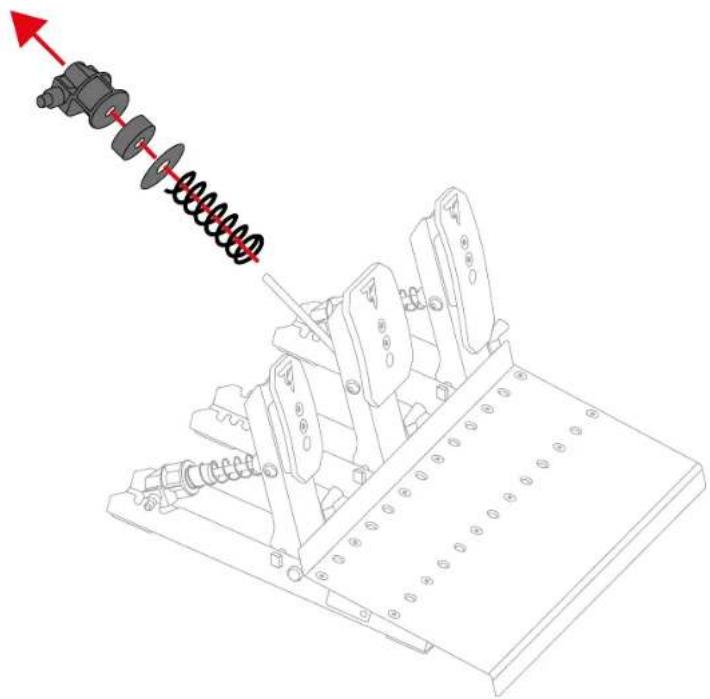

1. Poista kaikki polkimen jousen osat.

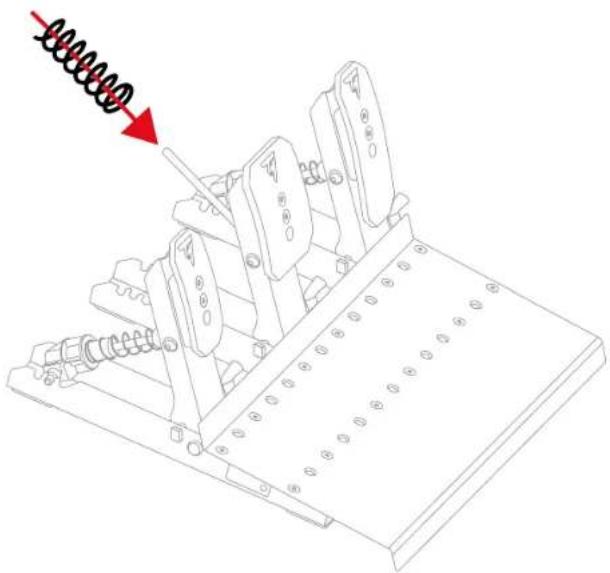

1. Aseta uusi jousi polkimen metallitankoon.

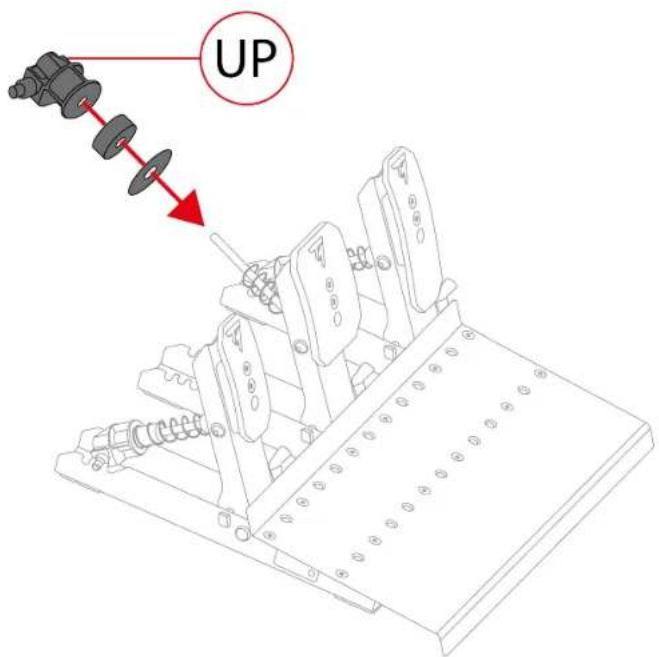

1. Aseta jarrupolkimen jousen muut osat metallitankoon seuraavassa järjestyksessä: aluslaatta, välipala ja tuki.

Tuessa olevan UP-merkin täytyy osoittaa ylöspäin.

UP

1. Aseta jousen kiinnitystanko koloon (P1, P2 tai P3) painamalla jousi kasaan käyttämällä tukea.

Suosittelemme jalustan uudelleenkäynnistämistä jousen vaihtamisen jälkeen, jotta vältät mahdolliset kalibrointiongelmat.

Kaasupolkimen vastuksen muokkaus

Kaasupolkimelle tulee mukana vain yksi jousi (G1-jousi: todella pitkä, harmaa, heikko vastus).

Poljinsetin jalustan takana on kolme koloa, joita käytetään vastuksen säätämisessä.

G1-jousi
Asento	P1	P2	P3
Vastus

1. Vapauta jousen kiinnitystanko kolosta painamalla jousi kasaan käyttämällä tukea.

1. Aseta jousen kiinnitystanko koloon (P1, P2 tai P3) painamalla jousi kasaan käyttämällä tukea.

Suosittelemme jalustan uudelleenkäynnistämistä jousen vaihtamisen jälkeen, jotta vältät mahdolliset kalibrointiongelmat.

7. Lipsumattomat Carpet Grip - tuet

Lipsumattomat Carpet Grip -tuet estävät Raceline Pedals III -poljinsettiä liikkumasta, kun sitä käytetään matolta.

Älä käytä lipsumattomia Carpet Grip -tukia pehmeällä tai parkettilattialla, sillä ne voivat vahingoittaa lattian pintaa (esim. naarmuttamalla).

Asennus

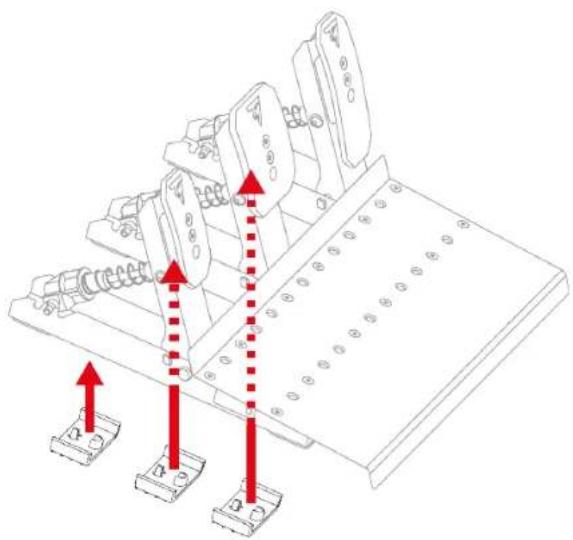

Asenna lipsumattomat Carpet Grip -tuet napsauttamalla ne poljinsetin alle.

Varmista tukien tehokas toiminta osoittamalla hampaat poljin setin takaosaa kohti.

1. Poista jouset koloistaan.

1. Paina lipsumattoman tuen klipsiä.

Älä vedä lipsumattomia Carpet Grip -tukia sivuilta, kun irrotat niitä. Vaarana on tukien rikkoutuminen.

8. UKK ja tekninen tuki

Onko sinulla kysymyksiä Raceline Pedals III -poljinsetistä tai kärsitkö teknisistä ongelmista? Mikäli näin on, vieraile Thrustmasterin teknisen tuen sivustolla:
