사용 설명서 Raceline Pedals III THRUSTMASTER

그리고 유지보수하기 전에 본 설명서에 제공된 지침을 주의

깊게 읽으십시오. 안전 지침을 따르십시오. 이 지침을 따르지

않으면 사고가 나거나 제품이 손상될 수 있습니다.나중에

지침을 참조할 수 있도록 본 설명서를 보관하십시오.

목차

1. 박스 내용물 ....5
2. 기술적 특징 7
   3.사용에 관한 정보....10
3. 조립 14
   5.설치 25

호환성....28

6.페달 세트 기계 설정하기 29

페달 높이 조절하기....29

페달 간격 조정....32

클러치 폐달 저항 조절....35

브레이크 폐달의 저항 수정하기....37

가속 페달의 저항 수정....41

1. CARPET GRIP 미끄럼 방지 지지대 .....43

조립 44

분해 45

1. 자주 묻는 질문 및 기술 지원 46

RACELINE PEDALS III

Raceline Pedals III 는 H.E.A.R.T. 센서가 장착된 페달 세 개로 구성된 제품으로, 장기적인 투자를 고려한 다재다능한 폐달 세트입니다.

본 매뉴얼은 최상의 조건에서 Raceline Pedals III 을 설치하고 사용하는 데 도움이 됩니다. 레이싱을 시작하기 전에 지침과 경고를 주의 깊게 읽으십시오. 제품을 최대한 즐길 수 있도록 도와줄 것입니다.

1. 박스 내용물

① 클러치 폐달
② 브레이크 페달
③ 가속 폐달
4 클러치 폐달 잙 커넥터
⑤ 브레이크 폐달 잙 커넥터
6 가속 페달 잙 커넥터

7 C1 8 B1 B2 9 G1

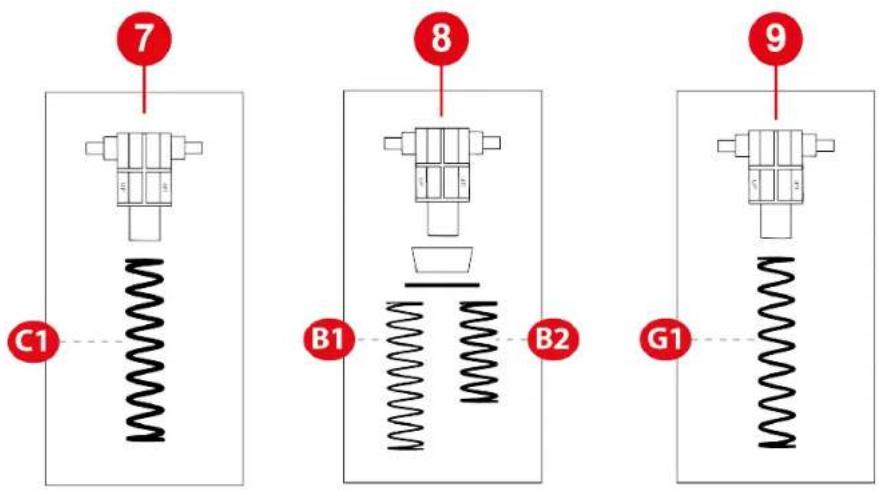

⑦ 클러치 폐달 스프링(지지대 1 개, 스프링 1 개)
⑧ 브레이크 페달 스프링(지지대 1 개, 완층기 1 개, 와셔 1 개 및 스프링 2 개(약한 저항 또는 강한 저항))
9 가속 페달 스프링(지지대 1 개 및 스프링 1 개)

클러치 페달 스프링은 가속 페달 스프링보다 두깝고 약간 짧습니다.

10

10 트리플 잙/RJ12 케이블
11 T20 별렌치
12 폐달 스톱 로드(로드 1 개, 웅 너트 1 개, 곡선 와셔 1 개 및 와셔 1 개)
13 Carpet Grip 미끄럼 방지 지지대
14 케이블 클립
15 고무 재질 보호대

3. 사용에 관한 정보

문서

이 제품을 사용하기 전에 본 문서를 다시 주의 깊게 읽고 나중에 참고할 수 있도록 보관하세요.

안전한 사용을 위해 폐달 세트를 절대 맨발 또는 양말만 신은 상태에서 조작하지 마십시오.

Thrustmaster®는 신발을 착용하지 않고 페달 세트를 사용하여 발생한 부상에 대해 모든 책임을 지지 않습니다.

16+

만 16 세 이상인 사람만 사용할 수 있는 제품입니다.

감전

- 본 제품은 건조한 곳에 보관해야 하며, 먼지나 태양광선에 노출시키지 마십시오.

- 커넥터 및 케이블을 비틀거나 잡아 당기지 마십시오.

-연결 방향을 준수하십시오.

- 본 제품이나 제품의 커넥터에 액체를 흘리지 마십시오.

-제품을 단락(합선)시키지 마십시오.

-절대 분해하지 마십시오. 불 속에 제품을 던지지 마십시오. 제품을 고온에 노출시키지 마십시오.

반복적인 움직임으로 인한 부상

페달 세트를 사용한 플레이는 근육 또는 관절 통증의 원인이 될 수 있습니다. 이러한 문제를 예방하려면 다음 사항을 준수하십시오:

-지나치게 긴 게임 시간(2시간 이상)을 피하십시오.

- 게임 중 한 시간당 10\~15 분 정도 휴식을 취하십시오.

- 다리 또는 발에 통증이 느껴지면, 즉시 플레이를 중지하고 몇 시간의 휴식을 취한 다음 플레이를 다시 시작하십시오.

- 게임을 다시 시작할 때 위에 설명한 증상이나 통증이 계속되는 경우에는 게임을 중단한 후 의사와 상담하십시오.

게임 중 폐달 세트에 끼일 위험

-페달 세트에 어린이가 접근하지 못하게 하십시오.

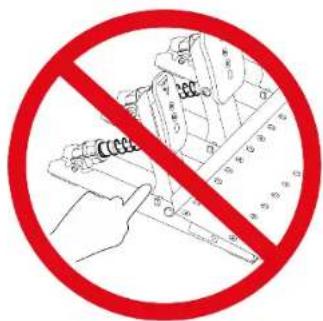

- 게임 중 손가락(또는 다른 신체 부위)을 폐달 암 위 또는 가까이에 놓지 마십시오.

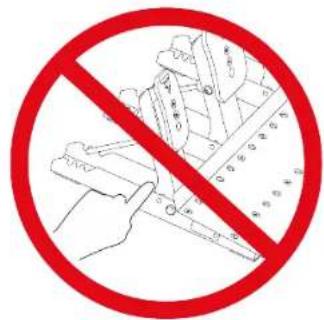

페달 세트를 조립하기 전에 페달을 내릴 때 페달 암과 페달 세트 베이스 사이에 손가락이 끼지 않게 하십시오.

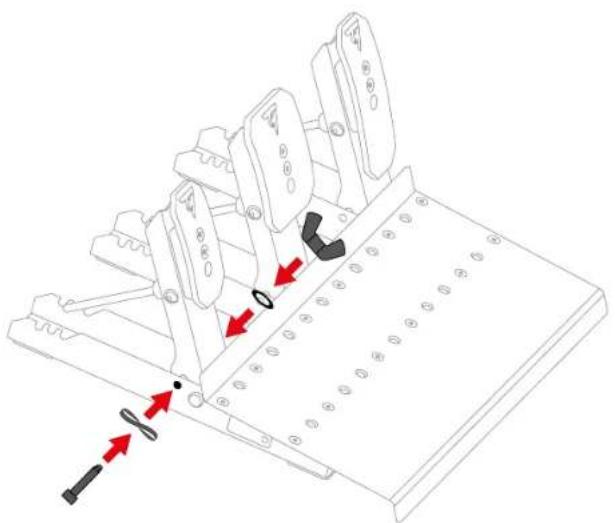

1.스톱 로드를 페달 세트 베이스의 해당 구멍(페달 한쪽의 로드 및 곡선 와셔, 반대쪽의 와셔 및 윽너트)에 삽입합니다.

스톱 로드를 과도하게 조이지 마십시오.

3.다른 두 페달에도 1 단계와 2 단계를 반복합니다.

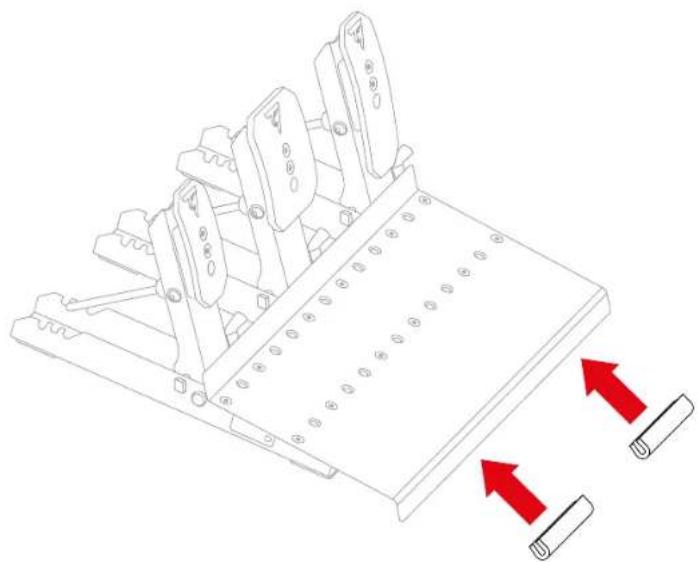

1. 발판 앞쪽에 고무 재질 보호대를 설치하여 지지대를 보호합니다.

클러치 페달 스프링을 구성하는 부품은 봉투에 들어 있습니다. 가방에는 C1 스프링(매우 길며 회색) 한 개가 들어 있습니다.

C1

클러치 페달 스프링은 가속 페달 스프링보다 두'en고 약간 썼습니다.

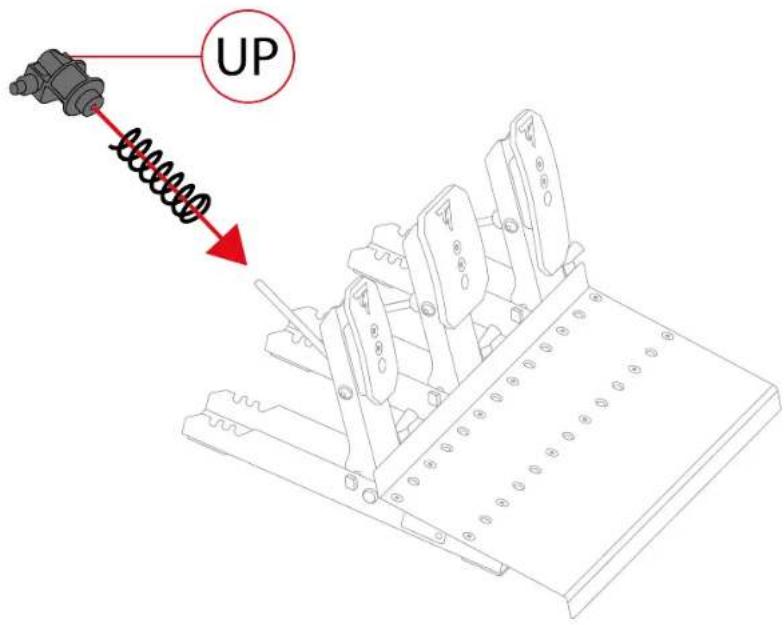

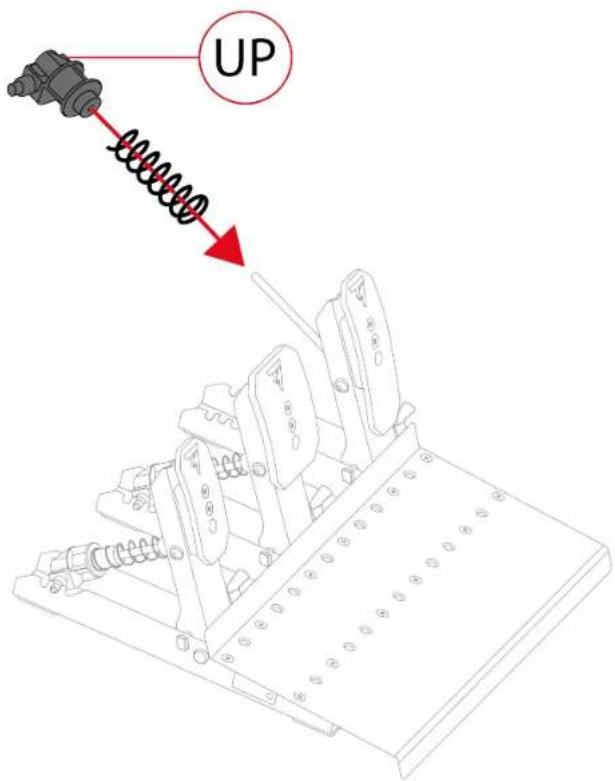

1. 클러치 폐달 스프링의 모든 부품을 스프링과 지지대 순서로 금속 로드에 삽입합니다.

지지대에서 UP 표시가 위쪽을 가리켜야 합니다.

UP

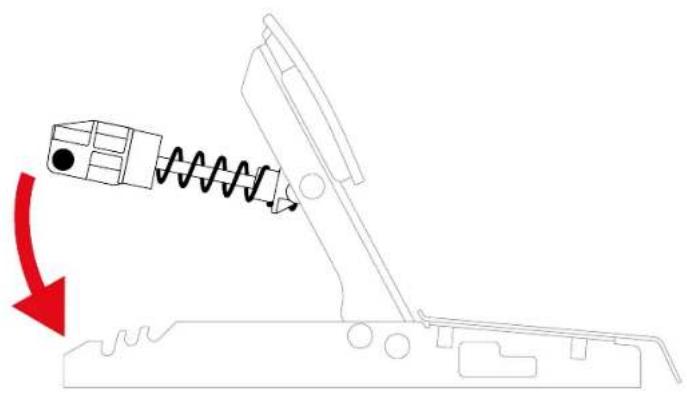

6.지지대를 사용하여 클러치 폐달 스프링을 압축하고 고정 로드를 폐달 세트 베이스의 슬롯에 삽입합니다.

클러치 폐달의 저항을 조정하려면 스프링 고정 로드를 다른 위치에 놓으면 됩니다.

클러치 페달 저항 조정에 대한 자세한 내용은 클러치 페달 저항 조정 섹션을 참조하십시오.

브레이크 폐달:

브레이크 폐달 스프링을 구성하는 부품은 봉투에 들어 있습니다. 저항이 서로 다른 두 개의 스프링이 있습니다.

- B1 스프링(긴, 검은색): 저항 약함;

- B2 스프링(짧은, 회색): 저항 강함.

B1 B2

사용하지 않는 스프링은 따로 보관해 듯니다.

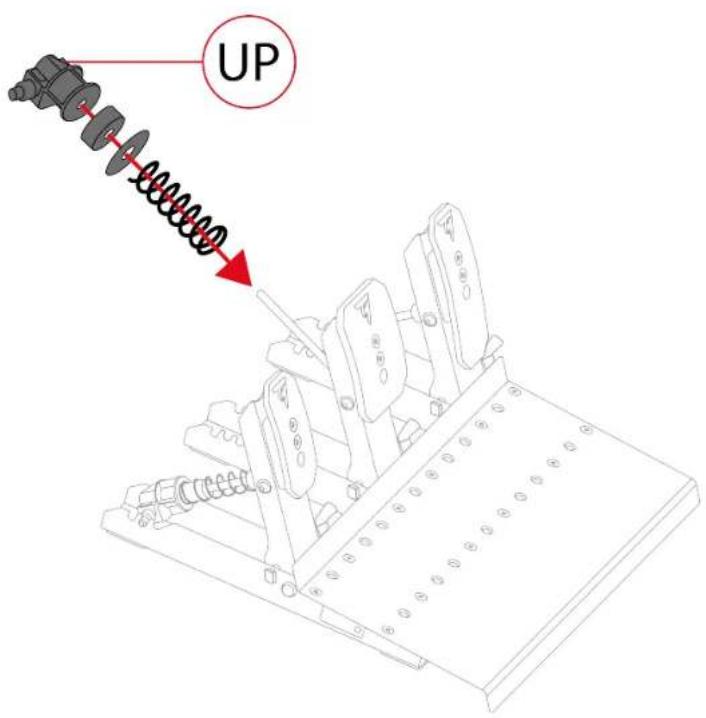

7.브레이크 폐달 스프링의 모든 부품을 스프링,와셔,버퍼,지지대 순서로 금속 로드에 삽입합니다.

지지대에서 UP 표시가 위쪽을 가리켜야 합니다.

UP

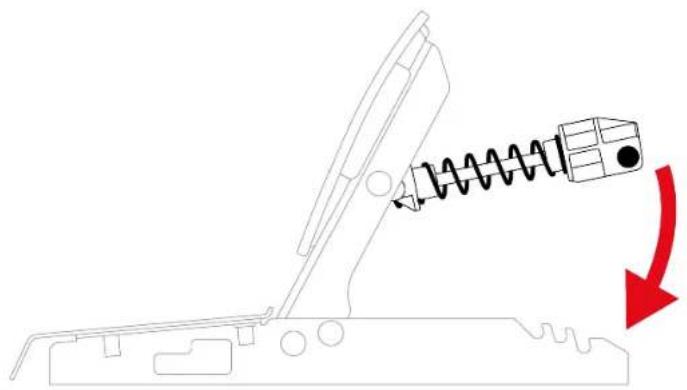

8.지지대를 사용하여 브레이크 페달 스프링을 압축하고 고정 로드를 페달 세트 베이스의 슬롯에 삽입합니다.

브레이크 페달의 저항을 조정하려면 스프링 고정 로드를 다른 위치에 놓으면 됩니다.

브레이크 페달 저항 조정에 대한 자세한 내용은 브레이크 페달 저항 조정 섹션을 참조하십시오.

가속 폐달:

가속 페달 스프링을 구성하는 부품은 봉투에 들어 있습니다. 가방에는 G1 스프링(매우 길며 회색) 한 개가 들어 있습니다.

G1

가속 페달 스프링은 클러치 페달 스프링보다 앉고 약간 더 �围니다.

1. 가속 페달 스프링의 모든 부품을 스프링과 지지대 순서로 금속 로드에 삽입합니다.

지지대에서 UP 표시가 위쪽을 가리켜야 합니다.

UP

1. 지지대를 사용하여 가속 폐달 스프링을

압축하고 고정 로드를 페달 세트 베이스의 슬롯에 삽입합니다.

가속 페달의 저항을 조정하려면 스프링 고정 로드를 다른 위치에 놓으면 됩니다.

가속 폐달 저항 조정에 대한 자세한 내용은 가속 폐달 저항 조정 섹션을 참조하십시오.

페달 세트 조립을 다룬 비디오는 여기에서 볼 수

있습니다:

설치 절차는 사용하는 레이싱 훨 베이스에 따라 약간 다를 수 있습니다. 자세한 내용은 레이싱 훨 베이스의 사용자 매뉴얼을 참조하십시오.

1. 트리플 잙/RJ12 케이블을 레이싱 훨 베이스의 RJ12 커넥터와 Raceline Pedals III 폐달 세트에 연결합니다.

C 표시(Clutch - 클러치)가 있는 책 커넥터는 클러치 페달에 연결합니다. B 표시(Brake - 브레이크)가 있는 책 커넥터는 브레이크 폐달에 연결됩니다. G 표시(Gas - 가스)가 있는 책 커넥터는 가속 폐달에 연결됩니다.

1. 베이스를 게임 콘솔이나 PC 의 USB-A 포트에 연결합니다.

2. 전원 어댑터를 베이스에 연결하고 벽 콘센트에도 연결합니다.

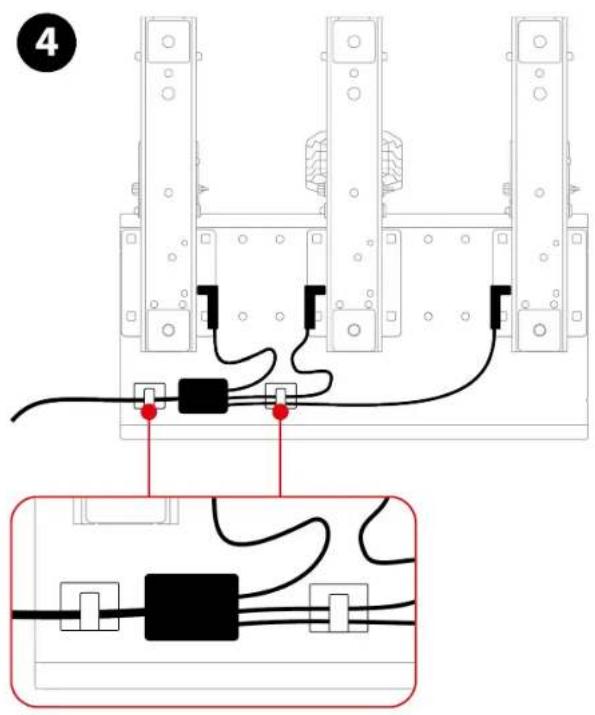

3. 두 개의 케이블 클립을 폐달 세트 아랫면에 끼운 후 케이블을 케이블 클립을 통과해 끼웁니다.

4

이제 게임을 할 준비가 되었습니다!

호환성

Raceline Pedals III 폐달 세트는 Thrustmaster Force Feedback 레이싱 훨 베이스와 호환됩니다.

6. 페달 세트 기계 설정하기

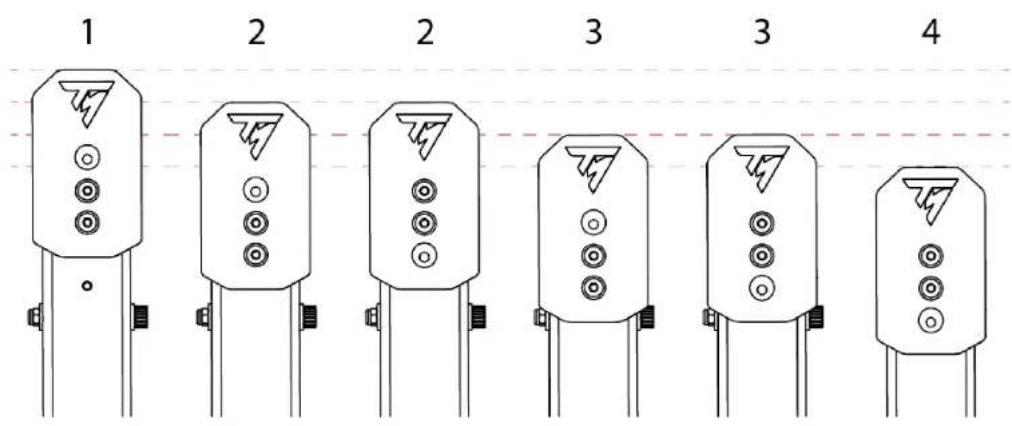

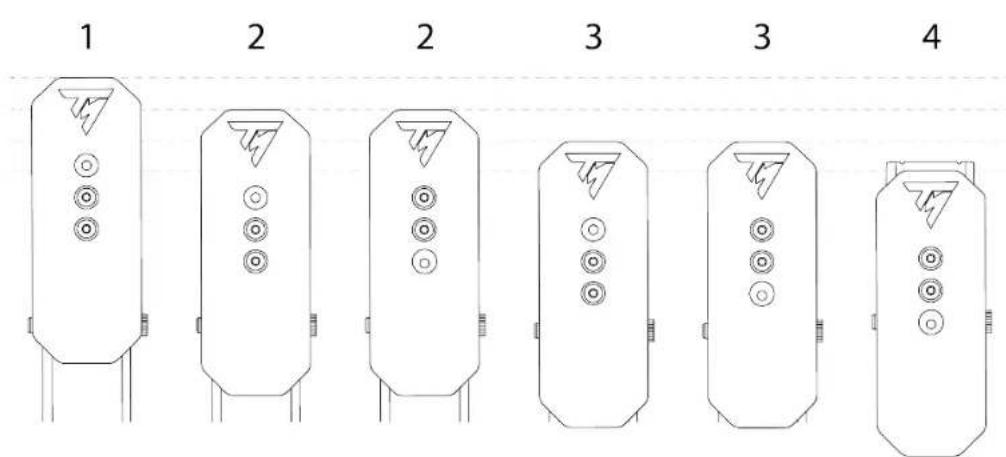

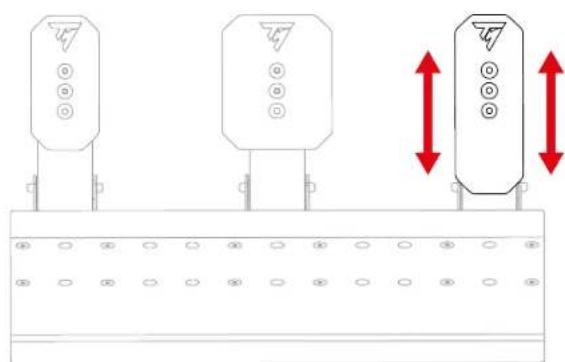

페달 높이 조절하기

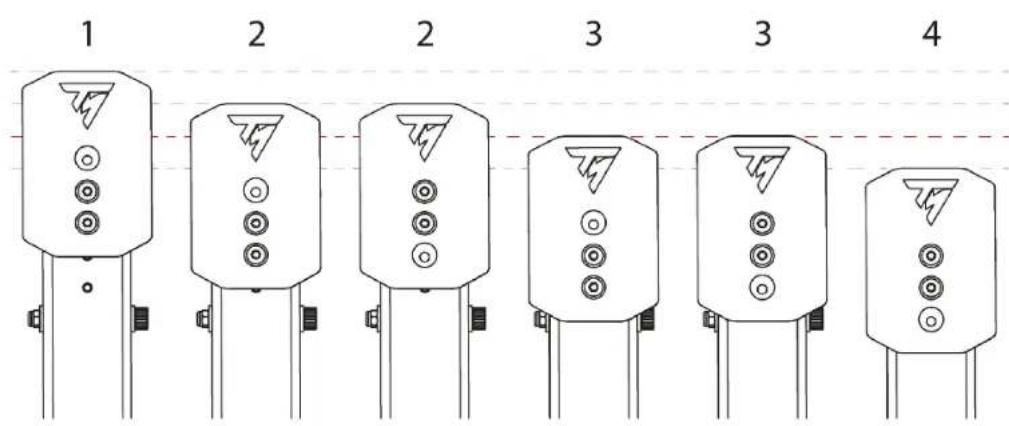

클러치 폐달, 브레이크 폐달, 가속 폐달의 높이를 조정할 수 있습니다. 각 폐달에는 4 가지 위치가 가능합니다.

클러치 폐달:

1 2 2 3 3 4

브레이크 폐달:

1 2 2 3 3 4

가속 페달:

1 2 2 3 3 4

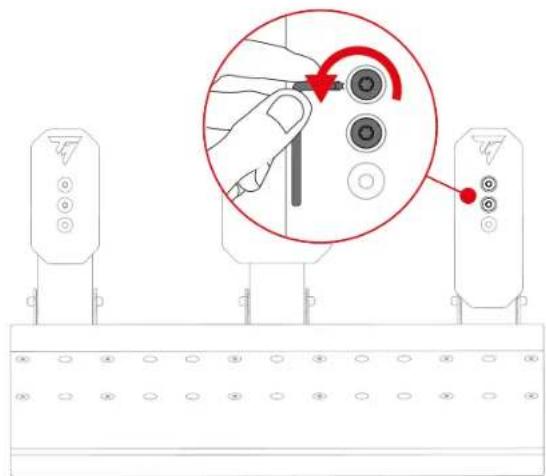

1. 함께 제공된 T20 별렌치를 사용하여 페달 헤드를 제자리에 고정하고 있는 두 개의 나사를 품니다.

2.새 폐달 헤드 위치를 선택합니다.

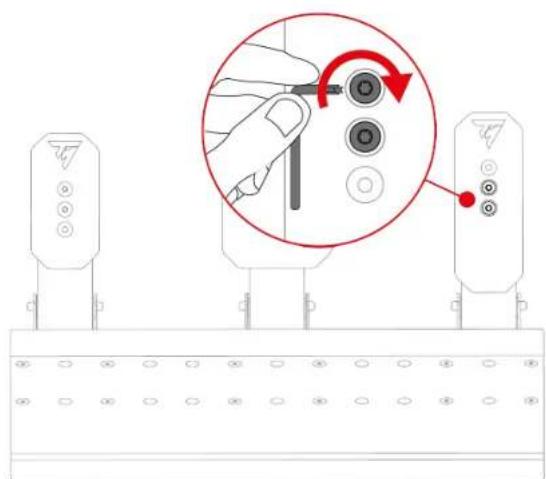

1. 페달 헤드를 제자리에 고정하는 두 개의 나사를 다시 삽입하고 조입니다.

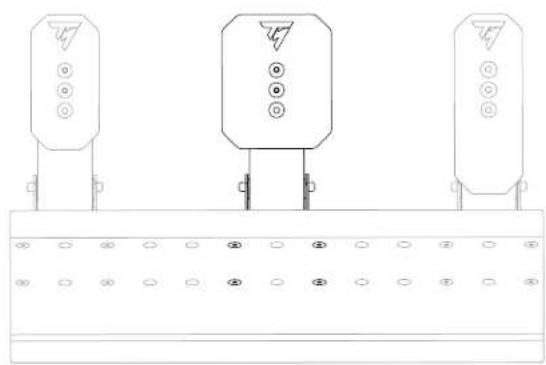

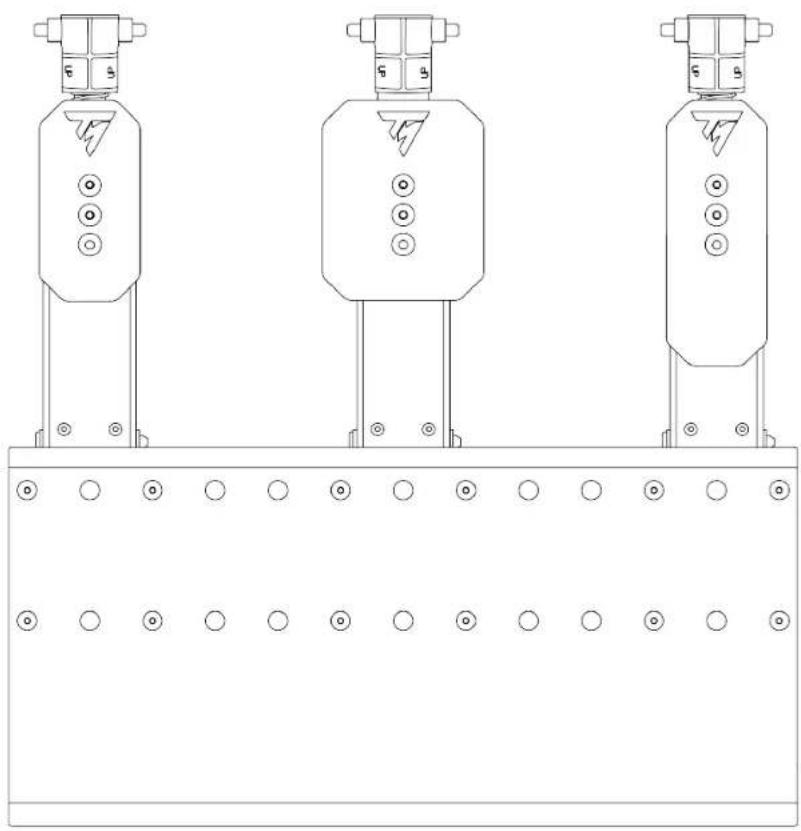

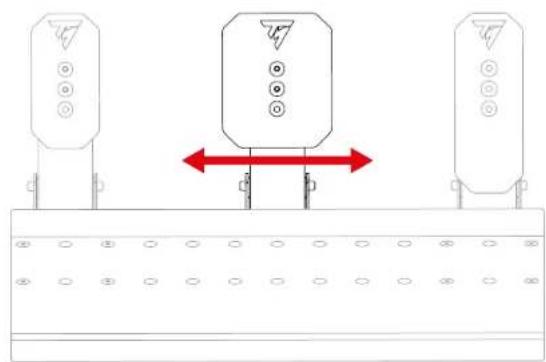

페달 간격을 조정할 수 있습니다. 브레이크 페달은 다섯 가지 위치로 조정할 수 있습니다.

기본 위치:

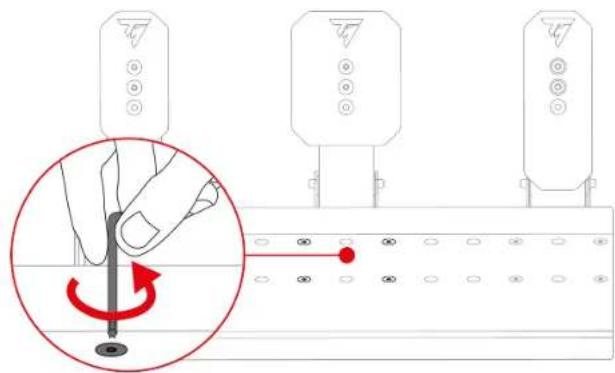

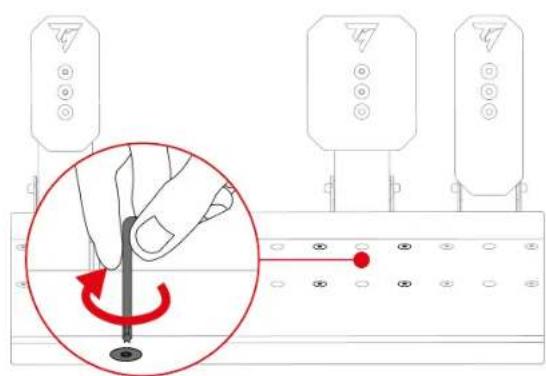

1.포함된 T20 별렌치를 사용하여 브레이크 폐달을 고정하고 있는 네 개의 나사를 품니다.

2.브레이크 폐달의 새 위치를 선택합니다.

1. 브레이크 폐달을 고정하는 네 개의 나사를 다시 조입니다.

클러치 페달에는 스프링이 하나만 포함되어 있습니다(C1 스프링: 매우 길고 회색이며 저항이 약함).

페달 세트 베이스 뒷면에 있는 세 개의 슬롯은 저항 설정을 조정하는 데 사용됩니다.

C1 스프링
위치	P1	P2	P3
저항

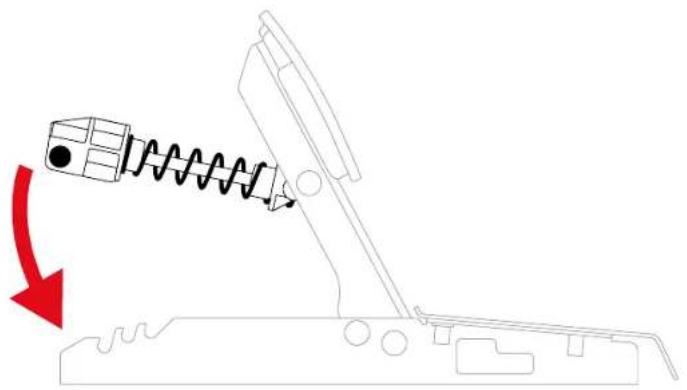

1. 슬롯에서 스프링 고정 로드를 풀려면 지지대를 사용하여 스프링을 압축합니다.

1. 스프링 고정 로드를 슬롯(P1, P2 또는 P3)에 삽입하려면 지지대를 사용하여 스프링을 압축합니다.

보정 문제를 방지하려면 스프링을 교체한 후 베이스를 다시 시작하는 방법을 권장합니다.

브레이크 폐달의 저항 수정하기

브레이크 페달의 저항을 조정하기 위해 두 개의 스프링이 포함되어 있습니다.

-B1 스프링(긴, 검은색): 저항 약함;

- B2 스프링(짧은, 회색): 저항 강함.

페달 세트 베이스 뒷면에 있는 세 개의 슬롯은 저항 설정을 조정하는 데 사용됩니다.

B1 스프링

위치	P1	P2	P3
저항

B2 스프링

위치		[Y28S]	P3
	-
저항	-

B2 스프링은 P1 위치에서 사용할 수 없습니다.

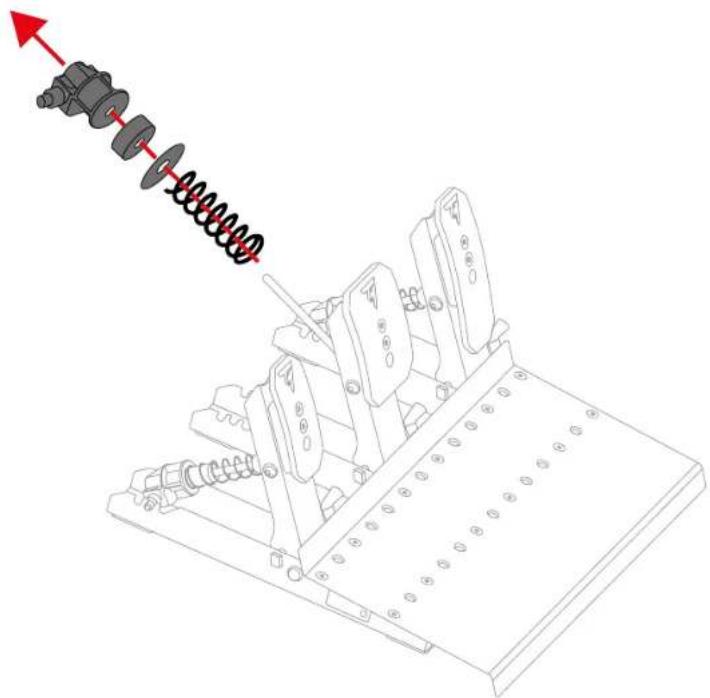

1. 슬롯에서 스프링 고정 로드를 풀려면 지지대를 사용하여 스프링을 압축합니다.

2.페달 스프링의 부품을 모두 제거합니다.

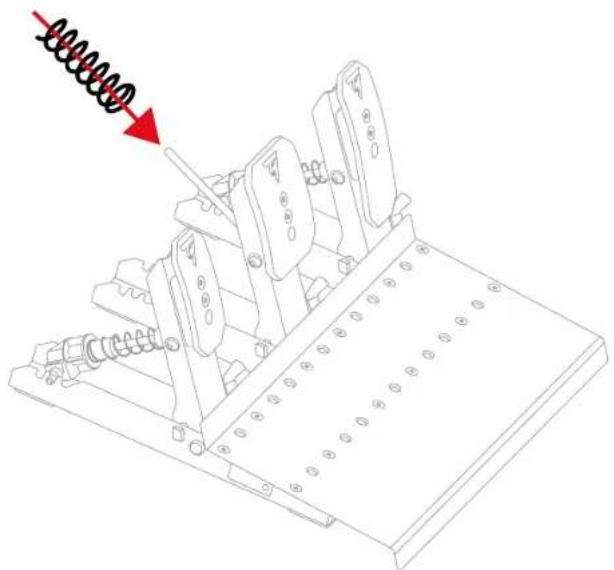

3.페달의 금속 로드에 새 스프링을 삽입합니다.

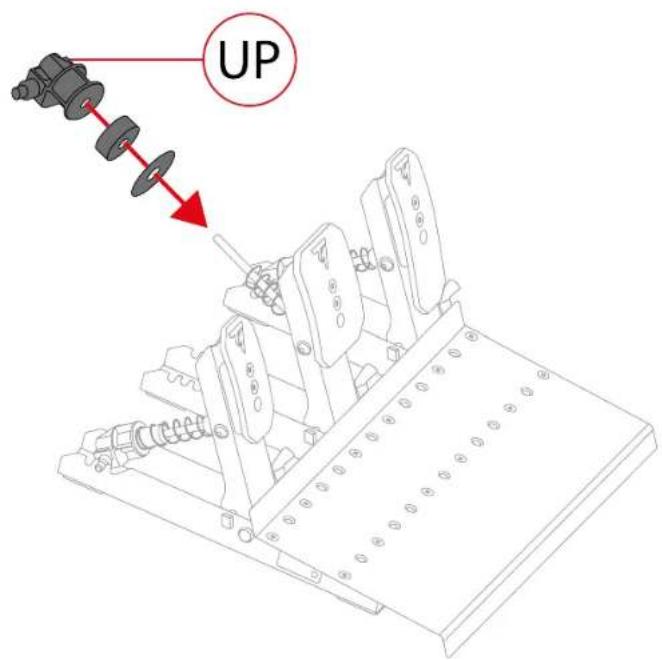

1. 브레이크 페달 스프링의 다른 부분을 와셔, 버퍼, 지지대 순서로 금속 로드에 삽입합니다.

지지대에서 UP 표시가 위쪽을 가리켜야 합니다.

UP

1. 스프링 고정 로드를 슬롯(P1, P2 또는 P3)에

삽입하려면 지지대를 사용하여 스프링을 압축합니다.

보정 문제를 방지하려면 스프링을 교체한 후 베이스를 다시 시작하는 방법을 권장합니다.

가속 폐달의 저항 수정

가속 폐달에는 스프링이 하나만 포함되어 있습니다(G1 스프링: 매우 길고 회색이며 저항 약함).

페달 세트 베이스 뒷면에 있는 세 개의 슬롯은 저항 설정을 조정하는 데 사용됩니다.

G1 스프링
위치	P1	P2	P3
저항

1. 슬롯에서 스프링 고정 로드를 풀려면 지지대를 사용하여 스프링을 압축합니다.

1. 스프링 고정 로드를 슬롯(P1, P2 또는 P3)에 삽입하려면 지지대를 사용하여 스프링을 압축합니다.

보정 문제를 방지하려면 스프링을 교체한 후 베이스를 다시 시작하는 방법을 권장합니다.

7. Carpet Grip 미끄럼 방지 지지대

Carpet Grip 미끄럼 방지 지지대는 Raceline Pedals III 페달 세트가 카펫이나 깔개 위에서 사용될 때 움직이지 못하게 합니다.

부드러운 바닥이나 쪽모이 세공 바닥에서는 바닥 덮개가 손상될 수 있으니(예: 흡집, 굵힘) Carpet Grip 미끄럼 방지 지지대를 사용하지 마십시오.

조립

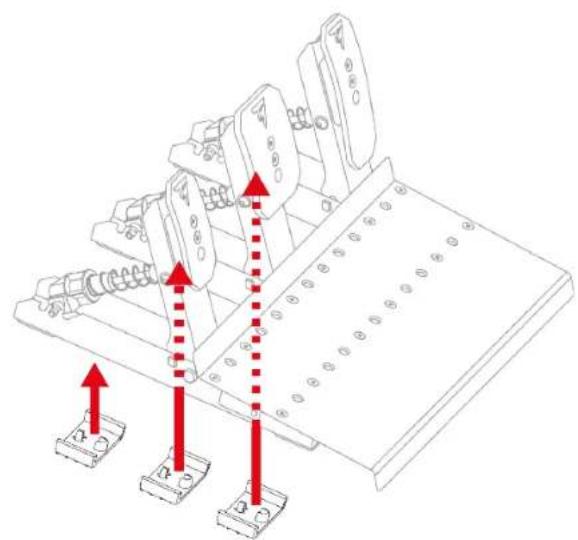

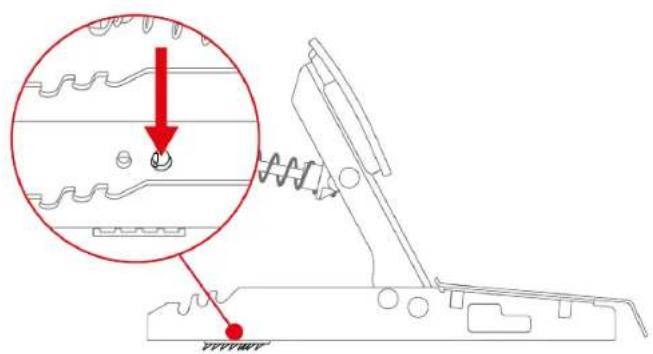

Carpet Grip 미끄럼 방지 지지대를 설치하려면 페달 세트 아랫면에 클립으로 고정합니다.

지지대의 효과가 있는지 확인하려면 톱니를 페달 세트 뒤쪽으로 두십시오.

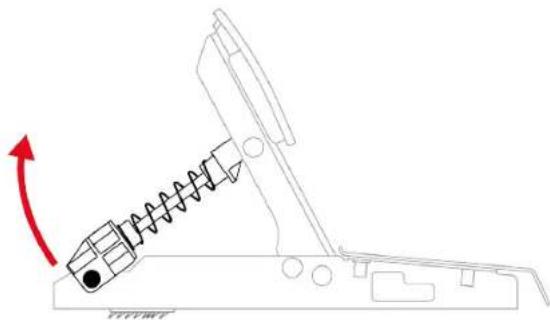

Carpet Grip 미끄럼 방지 지지대를 제거하려면:

1. 노치에서 스프링을 풀어냅니다.

2.각 미끄럼 방지 지지대의 클립을 누릅니다.

측면을 당겨 Carpet Grip 미끄럼 방지 지지대를 제거하지 마십시오. 지지대가 파손될 위험이 있습니다.

8. 자주 묻는 질문 및 기술 지원

Raceline Pedals III 폐달 세트에 관해 궁금한 점이

있으신가요?아니면 기술적인 문제가 있으신가요?그런

경우에는 Thrustmaster 기술 지원 웹 사이트를

방문하시기 바랍니다.
