BRUKSANVISNING Raceline Pedals III THRUSTMASTER

Läs noggrant igenom instruktionerna i denna manual innan du installerar produkten, innan produkten används och innan underhåll utförs på den. Var noga med att följa säkerhetsinstruktionerna. Att inte följa instruktionerna kan leda till olyckor och/eller skada. Behåll denna manual så att du kan läsa instruktionerna även i framtiden.

Justera pedalernas höjd....29

Justera pedalernas mellanrum ....32

Modifiera kopplingspedalens motständ ..35

Modifiera bromspedalens motstånd .....37

Modifiera gaspedalens motständ ....41

1. GLIDFRIA CARPET GRIP-STÖD ......43

Montering 44

Demontering 45

1. VANLIGA FRÅGOR OCH TEKNISK

SUPPORT......46

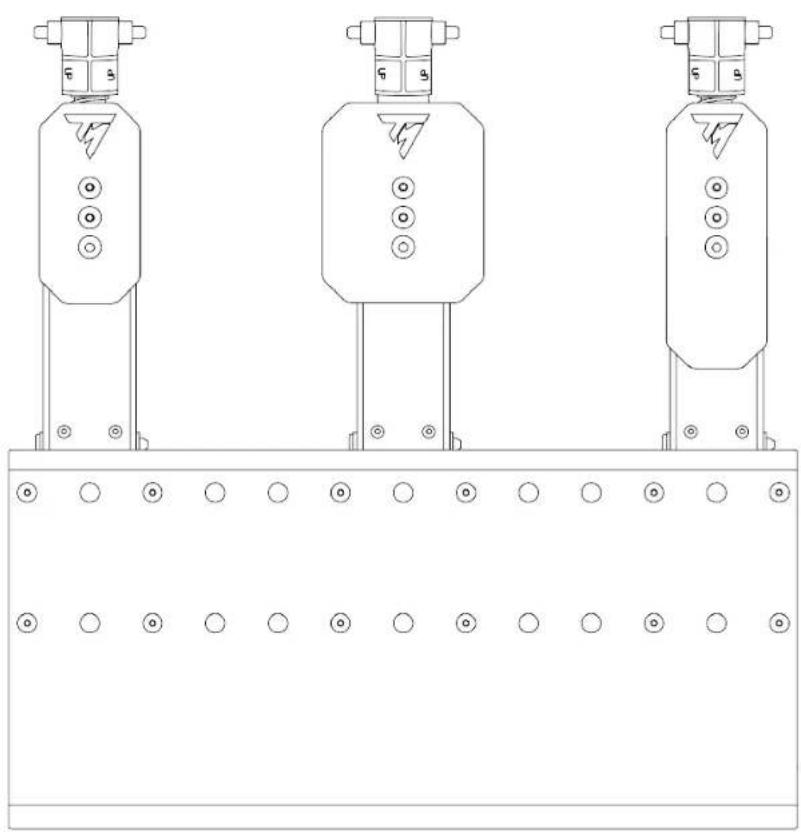

RACELINE PEDALS III

Raceline Pedals III, med dess tre pedaler utrustade med H.E.A.R.T.-sensorer, är ett flexibelt pedalset som representerar en långsiktig investering.

Denna manual hjälper dig att installera och använda Raceline Pedals III med så bra förutsättningar som möjligt. Läs noggrant igenom instruktionerna och varningarna innan du börjar köra: de hjälper dig att få ut så mycket som möjligt av din produkt.

1. Innehåll i förpackningen

⑦ Kopplingspedalfjäder (ett stöd och en fjäder)
8 Bromspedalfjäder (ett stöd, en buffert, en bricka och två fjädrar (svagt eller starkt motständ))
9 Gaspedalfjäder (ett stöd och en fjäder)

Kopplingspedalfjädern är tjockare och lite kortare än gaspedalfjädern.

10

10 Trippelkontakt/RJ12-kabel
11 T20 Torxnyckel
12 Pedalstoppstänger (en stång, en vingmutter, en bågformad bricka och en bricka)
13 Glidfria Carpet Grip-stöd
14 Kabelklämmor
15 Gummiskydd

3. Användningsinformation

Dokumentation

Läs noggrant igenom denna dokumentation igen innan du använder produkten och spara den för framtida bruk.

Av säkerhetsskäl ska du aldrig använda pedalsetet barfota eller om du bara har sockor på dig. Thrustmaster® frånsäger sig allt ansvar för skador som orsakats av att pedalsetet använts utan skor.

16+

Produkten får endast hanteras av personer som är 16 år eller äldre.

Elektriska stötar

• Förvara produkten på ett torrt ställe och utsätt den inte för damm eller solljus.
• Vrid och dra inte i kontakter och kablar.
  – Sätt i kontakter på rätt sätt.
• Spill inte vätskor på produkten eller dess kontakter.
• Kortslut inte produkten.
• Montera aldrig isär produkten, kasta inte in den i eld och utsätt den inte för höga temperaturer.

Skador på grund av upprepande rörelser

Att spela med ett pedalset kan leda till muskel- eller ledvärk. För att undvika problem:

• Undvik långa spelperioder (mer än 2 timmar).
• Ta 10 till 15 minuters paus efter varje spelad timme.
• Om du känner smärta eller trötthet i benen eller fötterna ska du sluta spela och vila i några timmar innan du börjar spela igen.
• Om ovannämnda symtom eller smärta består när du fortsätter spela ska du sluta spela och kontakta din läkare.

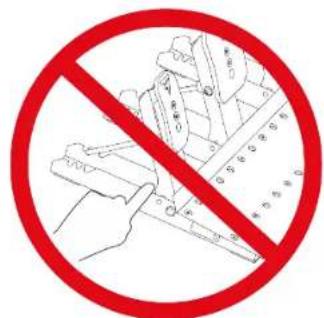

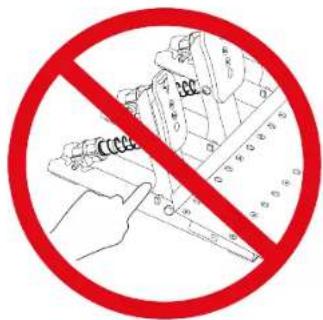

Klämrisk när man spelar med pedalsetet

- Förvara pedalsetet utom räckhåll för barn.

- Ha aldrig fingrarna (eller andra delar av kroppen) på eller nära pedalarmarna under spelsessioner.

Innan du monterar pedalsetet, se till att du inte har fingrarna mellan pedalarmarna och pedalsetets bas när du sänker pedalerna.

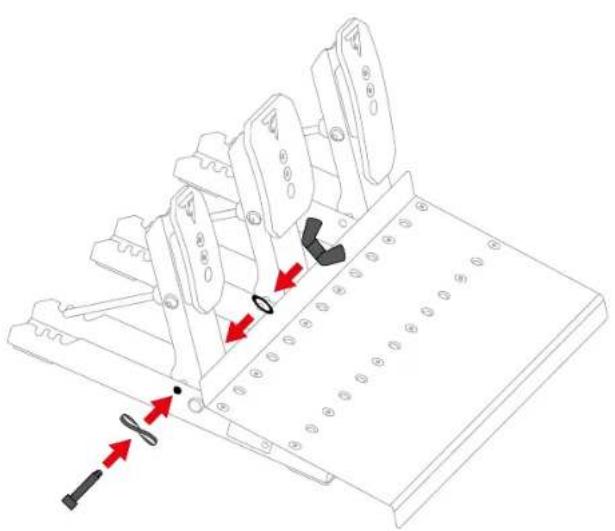

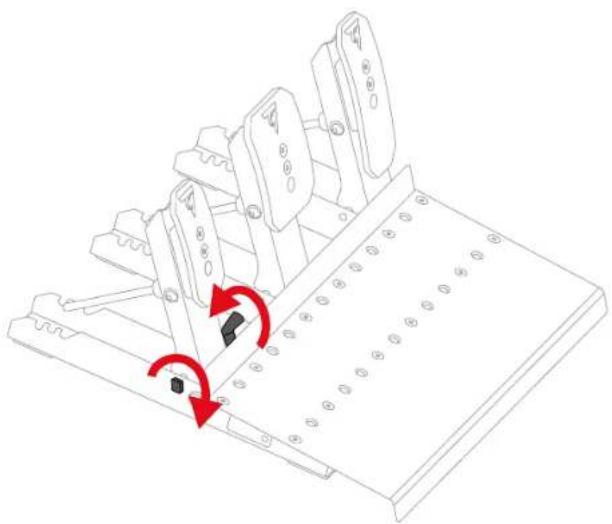

1. Sätt i stoppstången i motsvarande hål på pedalsetets bas: stången och den bågformade brickan på den ena sidan av pedalen och brickan och vingmuttern på den andra sidan.

1. Dra åt stoppstängen.

Dra inte åt stoppstängen för hårt.

1. Upprepa steg 1 och 2 på de andra två pedalerna.

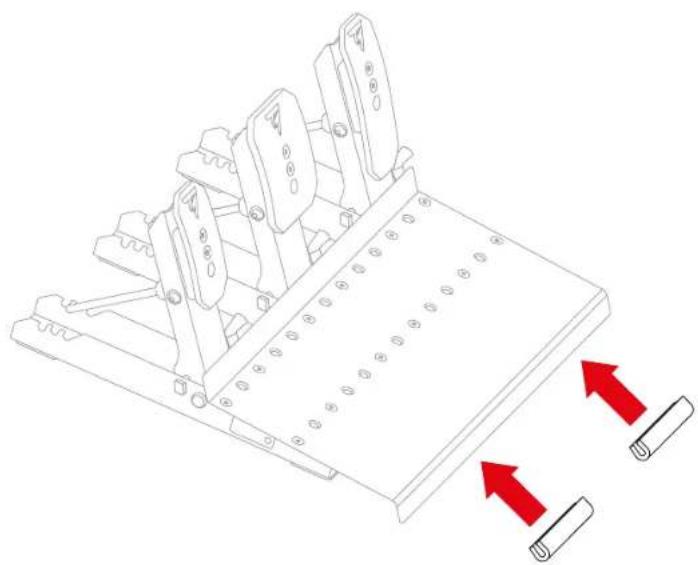

2. Installera gummiskydden på framsidan av fotstödet för att skydda stödet.

Delarna som kopplingspedalens fjäder består av ligger i en påse. Påsen innehåller en enda C1-fjäder (väldigt lång, grå).

C1

Kopplingspedalfjädern är tjockare och lite kortare än gaspedalfjädern.

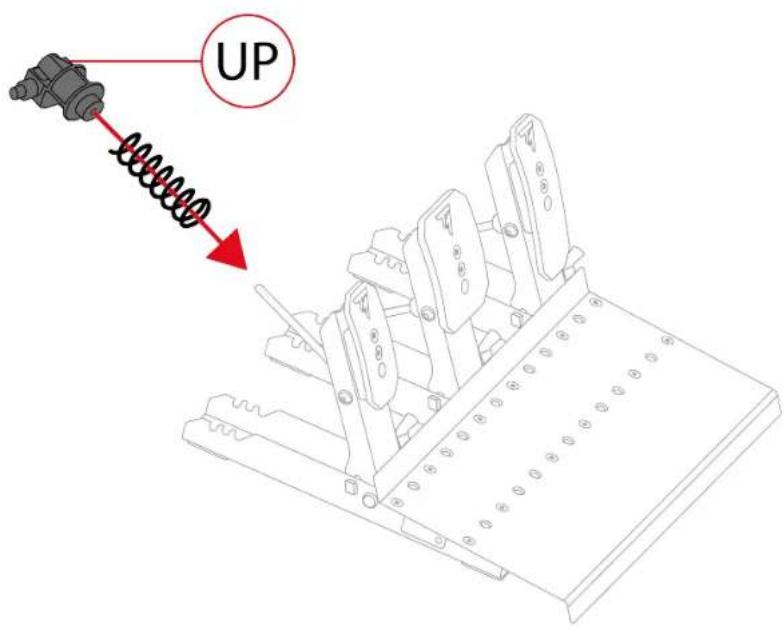

1. Sätt alla delar av kopplingspedalfjädern på metallstången i följande ordning: fjäder och stöd.

På stödet måste UP peka uppåt.

UP

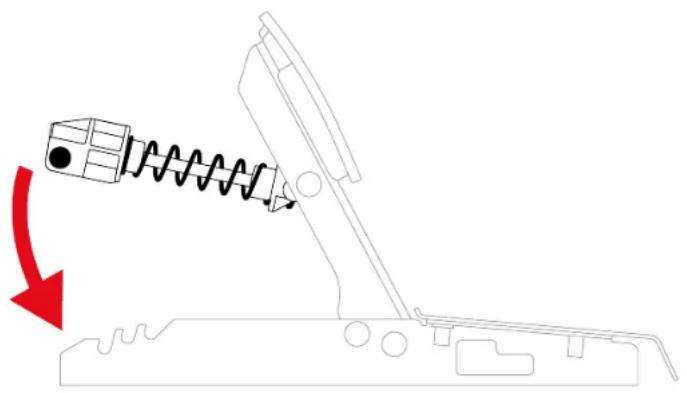

1. Tryck ihop kopplingspedalfjädern med hjälp av stödet och sätt i fjäderhållaren i hålen på pedalsetets bas.

Du kan justera kopplingspedalens motständ genom att placera fjäderhållaren i olika positioner.

Mer information om hur du justerar kopplingspedalens motstånd finns under Modifiera kopplingspedalens motstånd.

Bromspedalen:

Delarna som bromspedalens fjäder består av ligger i en påse. Det finns två fjädrar med olika motständ:

– B1-fjädern (lång, svart): svagt motstånd;
- B2-fjädern (kort, grå): starkt motständ.

B1 B2

Lägg undan den fjäder du inte vill använda.

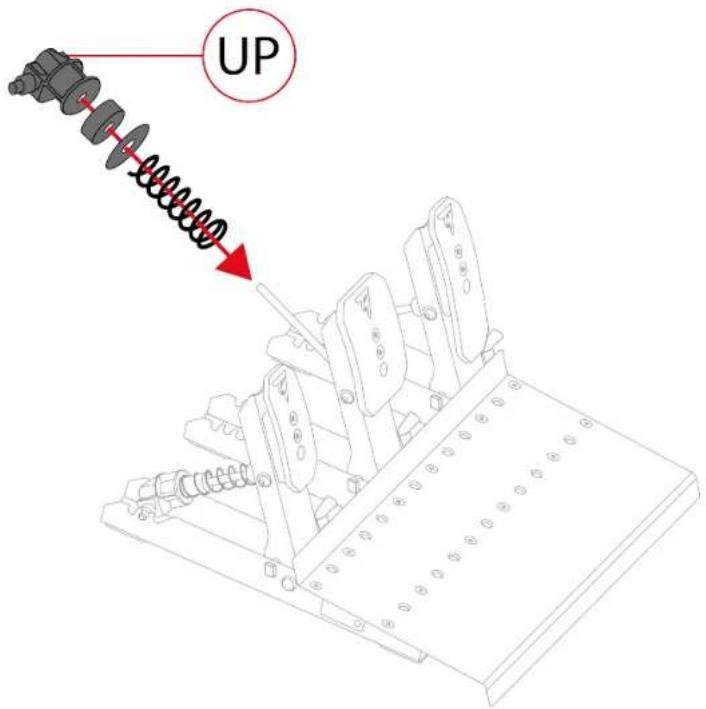

1. Sätt alla delar av bromspedalfjädern på metallstången i följande ordning: fjäder, bricka, buffert och stöd.

På stödet måste UP peka uppåt.

UP

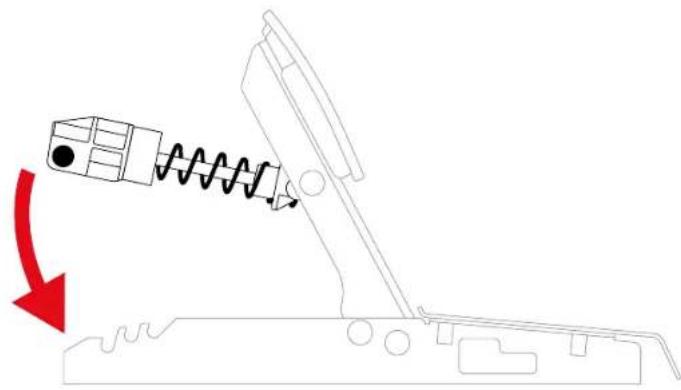

1. Tryck ihop bromspedalfjädern med hjälp av stödet och sätt i fjäderhållaren i hålen på pedalsetets bas.

Du kan justera bromspedalens motständ genom att placera fjäderhållaren i olika positioner.

Mer information om hur du justerar bromspedalens motständ finns under Modifiera bromspedalens motständ.

Gaspedalen:

Delarna som gaspedalens fjäder består av ligger i en påse. Påsen innehåller en enda G1-fjäder (väldigt lång, grå).

G1

Gaspedalfjädern är tunnare och lite längre än kopplingspedalfjädern.

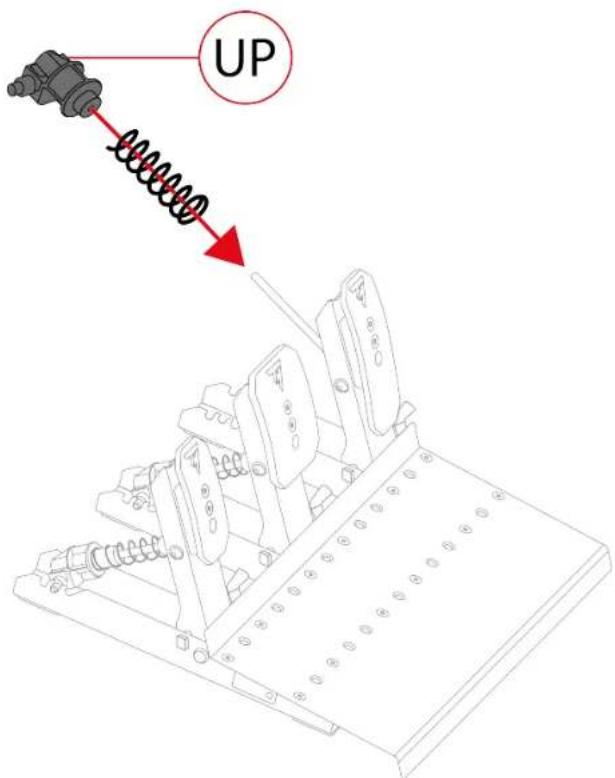

1. Sätt alla delar av gaspedalfjädern på metallstången i följande ordning: fjäder och stöd.

På stödet måste UP peka uppåt.

UP

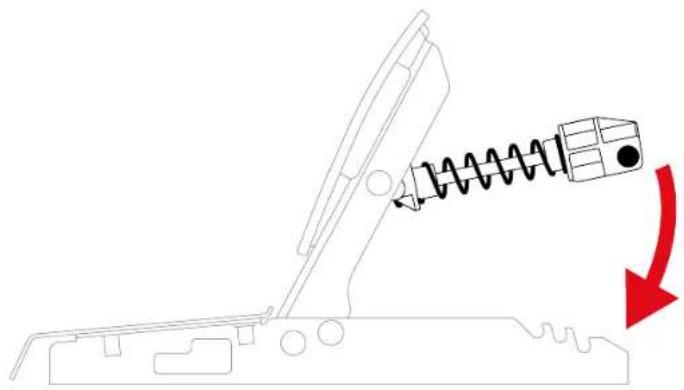

1. Tryck ihop gaspedalfjädern med hjälp av stödet och sätt i fjäderhållaren i hålen på pedalsetets bas.

Du kan justera gaspedalens motständ genom att placera fjäderhållaren i olika positioner.

Mer information om hur du justerar gaspedalens motständ finns under Modifiera gaspedalens motständ.

En video som visar monteringen av pedalsetet finns här: https://support.thrustmaster.com/product/raceline-pedals-3/

5. Installation

**Racingrattbas ingår ej

Installationsproceduren kan variera lite beroende på vilken racingrattbas som används. Mer information finns i racingrattbasens användarmanual.

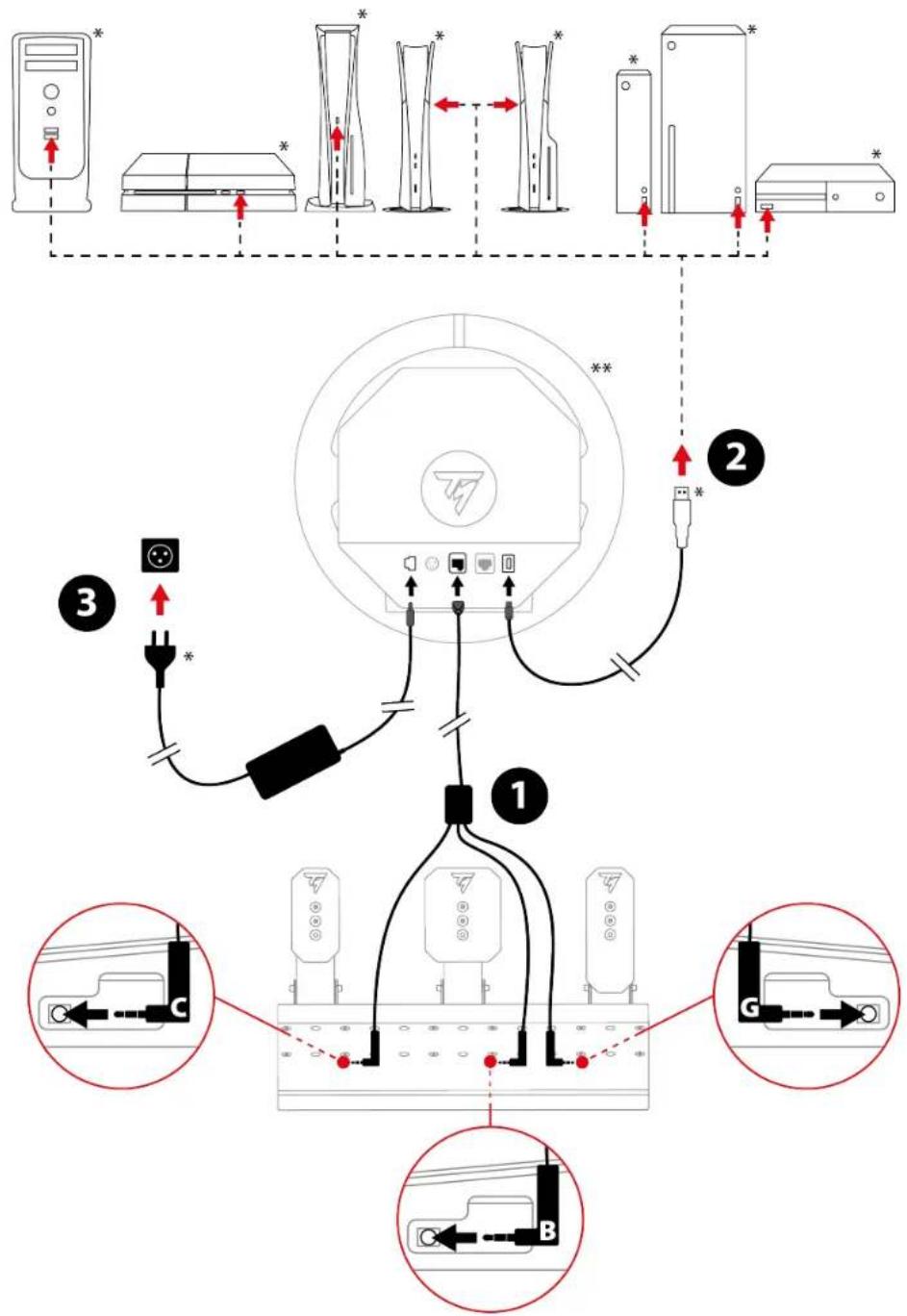

1. Anslut trippelkontakten/RJ12-kabeln till RJ12-kontakten på racingrattbasen och till pedalsetet Raceline Pedals III.

Kontakten med ett C på sig (Clutch – koppling) ansluter till kopplingspedalen. Kontakten med ett B på sig (Brake – broms) ansluter till bromspedalen. Kontakten med ett G på sig (Gas – gas) ansluter till gaspedalen.

1. Anslut basen till en USB-A-port på spelkonsolen eller datorn.

2. Anslut nätadaptern till basen och till ett vägguttag.

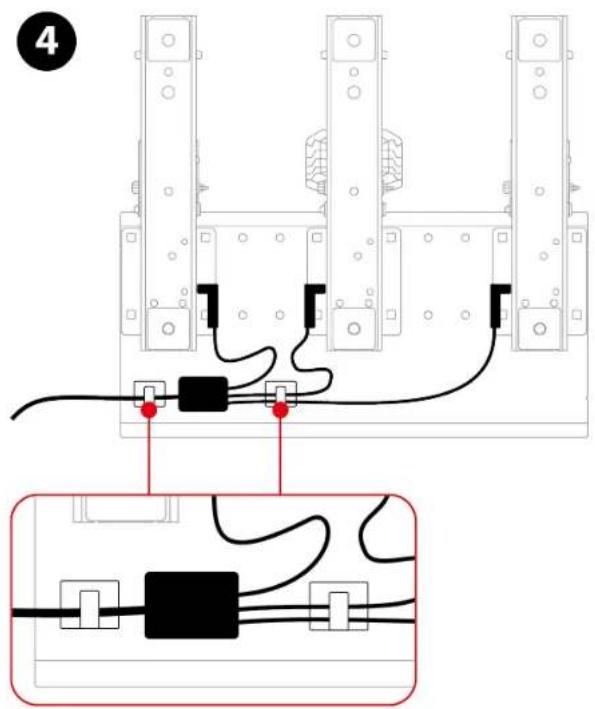

3. Fäst de två kabelklämmorna på undersidan av pedalsetet och mata sedan kablarna genom kabelklämmorna.

Nu är du redo att spela!

Kompatibilitet

Pedalsetet Raceline Pedals III är kompatibelt med Thrustmasters racingrattbasar med Force Feedback.

6. Mekaniska inställningar för pedalsetet

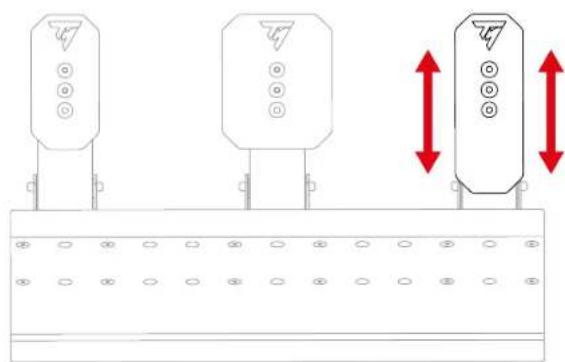

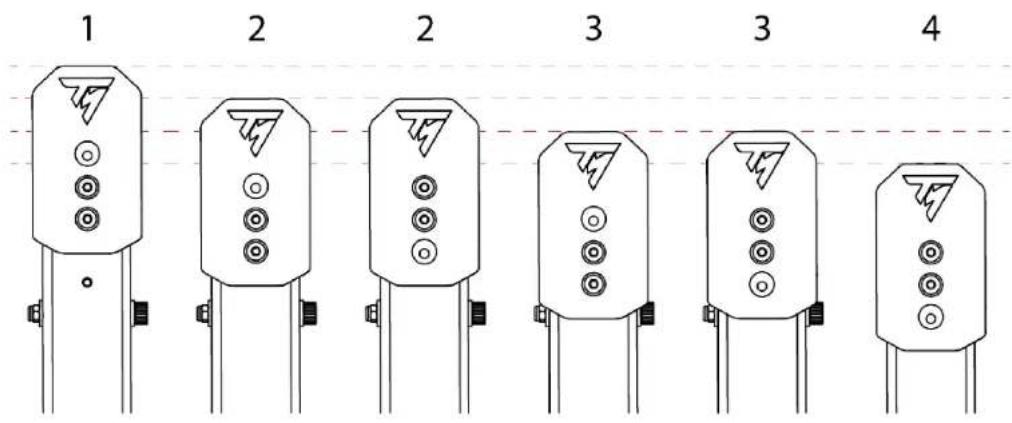

Justera pedalernas höjd

Du kan justera höjden på kopplingspedalen, bromspedalen och gaspedalen. Det finns fyra möjliga positioner för varje pedal.

Kopplingspedalen:

1 2 2 3 3 4

Bromspedalen:

1

2

2

3

3

4

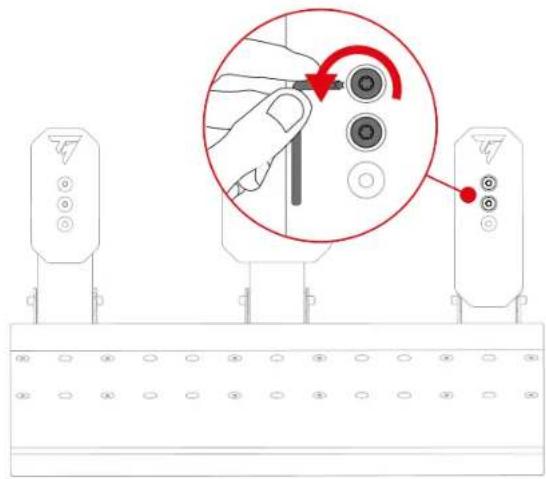

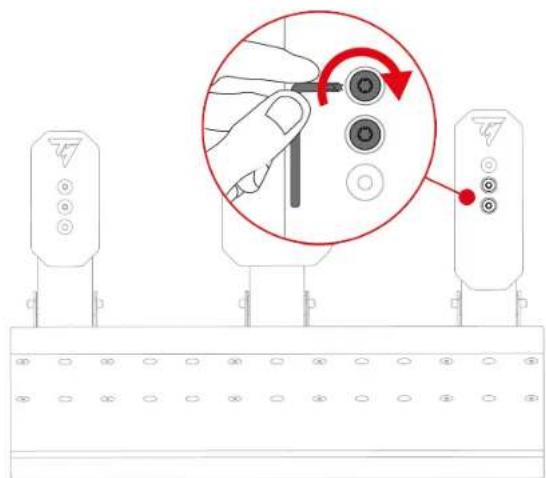

1. Använd den medföljande T20 Torxnyckeln för att skruva loss de två skruvarna som håller pedalhuvudet på plats.

1. Välj pedalhuvudets nya position.

1. Sätt tillbaka och dra åt de två skruvarna som håller pedalhuvudet på plats.

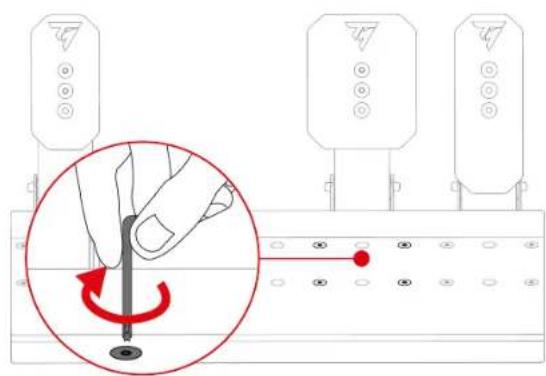

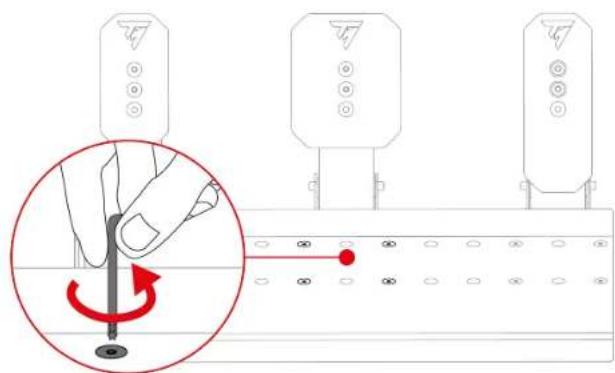

1. Använd den medföljande T20 Torxnyckeln för att skruva loss de fyra skruvarna som håller bromspedalen på plats.

1. Skruva tillbaka de fyra skruvarna som håller bromspedalen på plats igen.

Modifiera kopplingspedalens motstånd

Endast en fjäder ingår till kopplingspedalen (C1-fjädern: väldigt lång, grå, svagt motstånd).

De tre hålen på baksidan av pedalsetets bas används för att justera motståndet.

C1-fjädern
Position	P1	P2	P3
Motstånd

1. För att ta bort fjäderhållaren från hålen trycker du ihop fjädern med hjälp av stödet.

1. För att sätta i fjäderhållaren i hålen (P1, P2 eller P3) trycker du ihop fjädern med hjälp av stödet.

För att undvika kalibreringsproblem rekommenderar vi att du startar om basen när du har bytt fjäder.

Modifiera bromspedalens motständ

Två fjädrar ingår för att justera bromspedalens motständ:

• B1-fjädern (lång, svart): svagt motstånd;
• B2-fjädern (kort, grå): starkt motständ.

De tre hålen på baksidan av pedalsetets bas används för att justera motståndet.

B1-fjädern
Position		P2	P3
Motstånd

B2-fjädern

Position	P1	P2	P3
	-
Motstånd	-

B2-fjädern kan inte användas i P1-positionen.

1. För att ta bort fjäderhållaren från hålen trycker du ihop fjädern med hjälp av stödet.

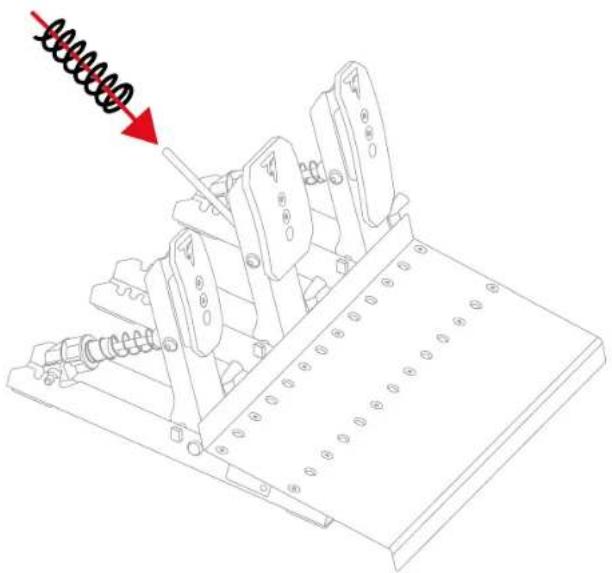

1. Sätt den nya fjädern på pedalens metallstång.

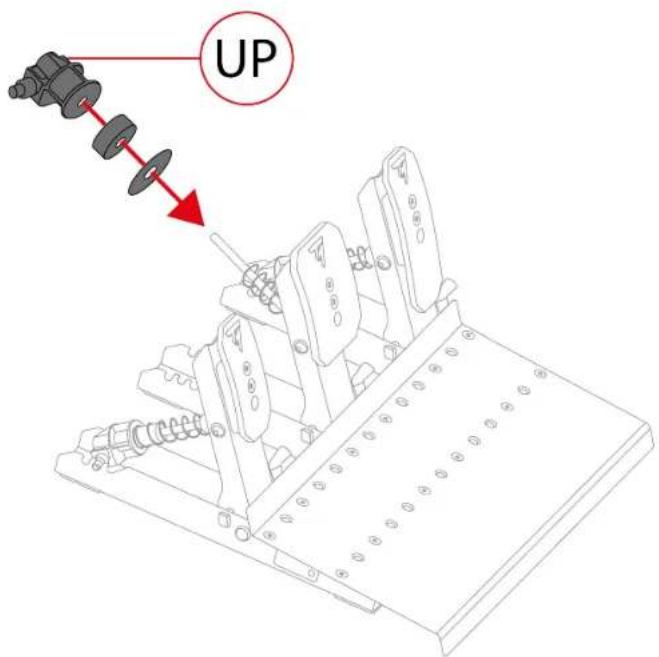

1. Sätt övriga delar av bromspedalfjädern på metallstången i följande ordning: bricka, buffert och stöd.

På stödet måste UP peka uppåt.

UP

1. För att sätta i fjäderhållaren i hålen (P1, P2 eller P3) trycker du ihop fjädern med hjälp av stödet.

För att undvika kalibreringsproblem rekommenderar vi att du startar om basen när du har bytt fjäder.

Modifiera gaspedalens motstånd

Endast en fjäder ingår till gaspedalen (G1-fjädern: väldigt lång, grå, svagt motständ).

De tre hålen på baksidan av pedalsetets bas används för att justera motståndet.

G1-fjädern
Position	P1	P2	P3
Motstånd

1. För att ta bort fjäderhållaren från hålen trycker du ihop fjädern med hjälp av stödet.

1. För att sätta i fjäderhållaren i hålen (P1, P2 eller P3) trycker du ihop fjädern med hjälp av stödet.

För att undvika kalibreringsproblem rekommenderar vi att du startar om basen när du har bytt fjäder.

7. Glidfria Carpet Grip-stöd

De glidfria Carpet Grip-stöden gör att pedalsetet Raceline Pedals III inte rör sig när det används på en matta eller filt.

Använd inte de glidfria Carpet Grip-stöden på ett mjukt golv eller parkettgolv eftersom det kan skada golvbeläggningen (skava/repa den).

Montering

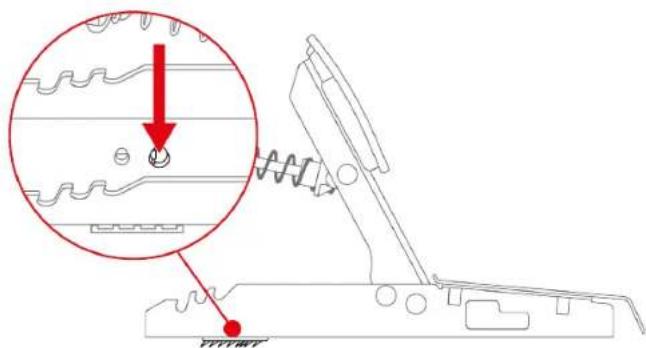

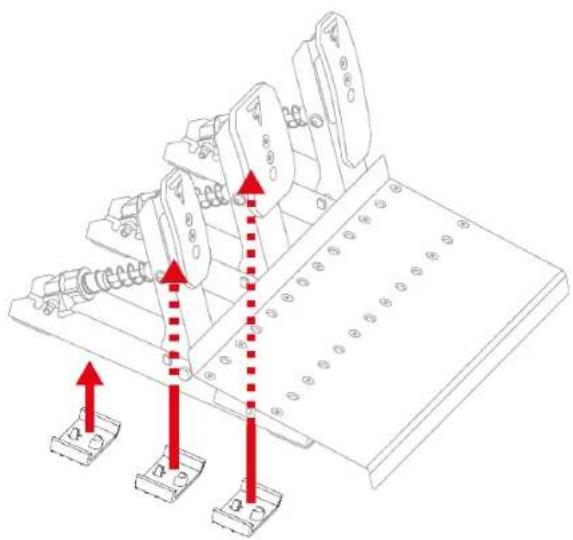

Installera de glidfria Carpet Grip-stöden genom att klämma fast dem på undersidan av pedalsetet.

För att stöden ska vara effektiva ska tänderna placeras mot pedalsetets baksida.

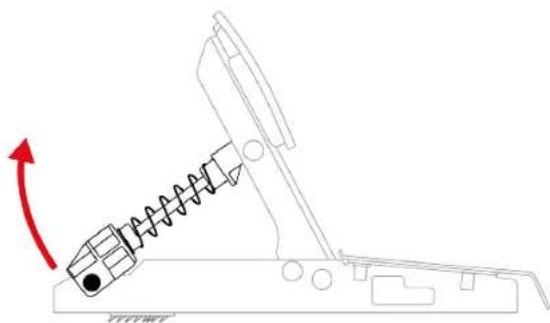

För att ta bort de glidfria Carpet Grip-stöden:

1. Ta bort fjädrarna från skårorna.

1. Tryck på klämman på varje glidfritt stöd.

Dra inte i sidorna av de glidfria Carpet Grip-stöden när du tar bort dem. Då kan stöden gå sönder.

8. Vanliga frågor och teknisk support

Har du frågor om pedalsetet Raceline Pedals III eller upplever du tekniska problem? Besök då Thrustmasters tekniska supportsida:
