GEBRUIKSAANWIJZING GWS 15-125 CISTH Professional BOSCH

ml Oorspronkulike gebruiksaanwijng

da Original brugsanvinsing

sy Bruksanvising original

no Original driftsinstraks

fAkuperaisechjeet

el purobruno ofo nnu)phor

Or Originalisletmetaltimati

Veiligheidsvoerschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veilighideswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Nederlands | 65

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligkeit van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen verroorzaken vonden die het stof of de dampen tot ontsteking hunnen brengen.
Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschapuit de buurt. Wanner u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

Elektrische veilighheid

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
Houd het gereedschapuit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereed-schap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van把它, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gekruiken die voor gekruik buitenshuis zijn goedgekeurd. Het gekruik van een voor gekruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligkeit van personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wonneer

umoe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

Draag persoonlijke beschemmende uitrusting. Draag al-tijd een veiligheidsbril. Het dragen van personlijke beschemmende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondingen.
Voorkom per ongeluk inschakelen. Controller dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot oncevallen leiden.
Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondenen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle honden.
Draag geschickt kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
Wanneer stofafzigings-of stofopvangvoorzieningen kunnen worden gemonteerd,dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt.Het gebruik van een stofafziging beperkt het gevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Nieteer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereed-schap instelt, toebehoren wisselt of het gereedschap weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruike elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er net mee vertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektri

66|Nederland

sche gereedschappen zich gevaarlijk wanner deze door onervaren Personen worden gebruikt.

• Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zodanig gebroken of beschadigd zijn dat de werkking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel ongevalten hebben hun oorzaak in slecht onderhoven elektrische gereedschappen.
  Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zichn gemakkelijker te geleiden.
• Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en deuiit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatives leiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veilighheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor haakse slijpmachines

Algemene waarschuwingen voor slijpen, schuren, borste-len en doorslijpen

Dit elektrische gereedschap is bestem voor gebruik als slijpmachine, schuurmachine, borstelmachine en doorslijmachine. Neem alle waarschuwingen, aanwijzingen, afbeeldenen en gegevens die u bij het elektrische gereedschap ontvangt in acht. Als u de volgende aanwijzingen Niet in acht neemt, hunnen een elektrische schok, brand en/of ernstig letsel het gevolg+zijn.
Dit elektrische gereedschap is nicht geschickt voor po- lijstwerkzaamheden.Toepassingen waaroor het elektris- sche gereedschap Niet is voorzien,+kunnen gevaren en verwondingen verroorzaken.
- Gebruik uitsluitend toebehoren dat door de fabrikant special voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.
Het toegestane toerental van het inzeitgereedschap moet minstens even hoog zijn als het maximale toeren tal dat op het elektrische gereedschap vermeld staat. Toebehoren dat sneller draait dan toegestaan, kan breken en wegliegen.
De buitendiameter en de dikte van het inzetgereedschap要去en overeenkomen met de maatgegevens van het elektrische gereedschap. Inzetgereedschappen

met onjuiste afmetingen können nicht voldoende afgeschermd of gecontroleerd worden.

Inzetgereedschappen met schroefdraadinzetstuk moeten nauwkeurig op de schroefdraad van de uitgaande as passen. De gatdiameter van met een flens gemonteerde inzetgereedschappen moet passen bij de opnamediameter van de flens. Inzetgereedschappen die niedauwkeurig op het elektrische gereedschap bevestigd worden, draaien ontgelijkmatig, trillen sterk en+kunnen tot verlies van de controle leiden.
- Gebruik geen beschadigde inzetgereedschappen. Controler voor het gebruik algtd injetgereedschappen zoals sjipschijven op aftsplinteringen en scheuren, steunsjiven op scheuren of sterke slijtage en draadborstels op losese of gebroken draden. Als het elektrische gereedschap of het injetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een on-beschadigd injetgereedschap. Als u het injetgered-schap heb gecontroleererd en ingezet, laat u het elektrische gereedschap een minuut lang met het maximale toerental lopen. Daar bij dient u en dienen andere personen uit de buurt van het ronddraaiende injetgereedschap te blijven. Beschadigde injetgereedschappen breken meestal gedurende deze testtijd.
Draag persoonlijke beschemende utrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescheming, werkhandsochoenen of een speciaal schort datkleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd gegen wegvliegende deeltjes die bij verschillende toepasseningen ontstaan. Een stof- of ademberschirmingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang worden blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.
Let erop dat andere personen zich op een veilige afstand bevinden van deplaats waar u werkt. Ledereen die de werkomgeving betreedt,要去整个人ijke beschemende uitrusting dragen. Brokstukken van het werkstuk of gebroeken inzetgereedschappen können wegliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.
Houd het gereedschap alleen aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij het inzetgereedschap verzorgen stroomleidingen of die eigener stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over het elektrische gereedschap verliest, kan de stroomkabel worden doorgeneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap verechtkommen.
Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact ko

Nederlands | 67

men met het oppervlak, waardoor u de controle over het elektrische gereedschap kurz verliezen.

Laat het elektrische gereedschap Niet lopen verwijl u het draagt. Uw kleding kan door toevalig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.
Reinig regelmatig de ventilatieoppeningen van het elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gezaren veroorzaken.
- Gebruik het elektrische gereedschap nicht in de buurt van brandbare materialen. Vonken könnenDEXe materiai- len ontsteken.
- Gebruik geen inzetgereedschappen waaroor vloeibare koelmiddelen vereist zich. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Terugslag en bijbehorende waarschuwingen

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend ineztgereedschap, zoals een slijpschrift, steunschijf, draadborstel, enz. Vastaken of blokkeren leidt tot abrupte stilstand van het ronddraiende ineztgereedschap. Daardoor worden een ongecontroleerd elektrisch gereedschap gegen de draairichting van het ineztgereedschap versneld op deplaats van de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalidt, zich vastgrijpen. Daardoor kan de slijpschijfuitbreken of een terugslag vervoorzaken. De slijpschijf beweegt zich verrolgensaar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op deplaats van de blokkering. Hierbij hun slijpschijven ook breken.

Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreiben.

Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst maybeke controle te hebben over terugslagrachten of reactiemomenten bij het optoeren komen. De bediener kan door geschiktte voorzorgsmaatregelen de terugslag-en reactiekrachten beheersen.
Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen.
Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag worden bewogen. De terugslag drijft het elektrische gereedschap in de richting die tegegentest is aan de beweging van de slijpschijf op deplaats van de blokkering.
Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschap

pen van het werkstuk terugspringen en vastklemmen. Het ronddraaiende inzetgereedschap neigt er bij hoeken, scherpe randen of wanneer het terugspringt toe om zich vast te klemmen. Ditveroorzaakt een controleverlies of terugslag.

Gebruik geen kettingblad of getand zaagblad. Zulke in- zetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Bijzondere waarschuwingen voor slijp- en doorslijpwerkzaamheden

• Gebruik uitsluitend het voor het elektrische gereedschap toegestane slijptoebehoren en de voor dit slijptoebehoren voorziene beschemkmap. Slijptoebehorendat Niet voor het elektrische gereedschap is voorzien, kan Niet voldoende worden afgeschermd en is Niet veilig.
  Gebogen slijpschijven要去en zodiacig gemonteerd worden dat hun slijpoppervlak Niet boven de rand van de beschemkapuit steekt. Een onjuist gemonteerde slijpschijf die over de rand van de slijpschijfuitsteekt, kan onvoldoende afgeschermd worden.
  De beschemkap moet stevig op het elektrische geereedschap zich aangebrachte en voor een maximum aanveiligheid zodanig+zijn ingesteld dat het kleinst mogelijke deel van het sijiptoebehoren open aan de bediener wijst. De beschemkap helpt de bediener te beschermen gegen brokstkuren en toevallig contact met hetsijiptoebehore alsmede gegen vonden die kleding kunnen doen ontbranden.
  Sijiptobehoren mag alleen worden gebrukt voor de geadviseerde toepassingsmogelijkheden. Bijvoorbijd: lijn nooit met het zijvlik van een doorsilipschijf. Doorslijpschijven zijn bestemd voor materiaalafname met de rand van de schijf. Een zijaartse krachtinwerking op dit sijiptobehoren kan het toebehoren breken.
• Gebruik algtd onbeschadigde spanflenzen in de juiste maat en vorm voor de door u gekozen slijpschijf. Ge-schikte flenzen steunen de slijpschijf en verminderen zo het gevaar van een slijpschijfbreuk. Flenzen voor doorslijp-schijven konnen verschillen van de flenzen voor andere slijpschijven.
• Gebruik geen versleten slijpschijven van grotere elektrische gereedschappen. Slijpschijven voor grotere elektrische gereedschappen zijn nicht geconstruereerd voor de hogere toerentallen vankleinere elektrische gereedschappen en konnen breken.

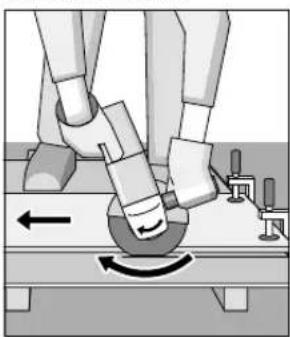

Overige bijzondere waarschuwingen voor doorslijpwerkzaamheden

Voorkom blokkeren van de doorslijpschijf en te hoge aanrukkracht. Slijp Niet overmatig diep. Een overbelasting van de doorslijpschijf vergroot de slijtage en de gevoeligheid voor kantelen of blokkeren en daardoor de mogelijkheid van een terugslag of breuk van het slijptoebehoren.
Mijd de omgeving voor en acheer de ronddraaiende doorslijschijf. Als u de doorslijschijf in het werkstuk van u weg beweegt, kan in het geval van een terugslag het

68|Nederlands

elektrische gereedschap met de draaiende schijfrechtstreeks maar u toe worden geslingerd.

Als de doorslijpschijf vastklemt of als u de werkzaamheden onderbreekt, schakelt u het elektrische gereedschap uit en houdt u het rustig tot de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende doorslijpschijf uit de groef te trekken. Anders kan een terugslag het gevolg zich. Stel de oorzaak van het vastklemmen vast en maak deze ongedaan.
Schakel het elektrische gereedschap Niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken voor dat u het doorelijpen voorzichtig voortzet. Anders kan de schijf vasthaken,uit het werkstuk springen of een terugslag verroorzaken.
Ondersteun platen of groe werkstukken om het risico van een terugslag door een ingeklemde doorslijschijf te verminderen. Grote werkstukken konnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beiden zijden worden ondersteund, vlak bij de slijpgroef en aan de rand.
Wees bijzonder voorzichtig bij invalidend freeze in bestaande muren of andereplaatsen zonder voldoende zich. De invalidende doorslijpschijf kan bij hetdoorslijpen van gas- of waterleidingen, elektrische ledingen of andere objecten een terugslagveroorzaken.

Bijzondere waarschuwingen voor schuurwerkzaamheden

• Gebruik geen schuurbladen met te große afmetingen, maar houd u aan de voorschriften van de fabrikant voor de maten van schuurbladen. Schuurbladen die over de rand van de steunschijfuitsteken, hunnen verwondingen verroorzaken en hunnen tot blokkeren, scheuren van de schuurbladen of terugslag leiden.

Bijzondere waarschuwingen voor werkzaamheden met draadborstels

Houd er rekening mee dat de draadborstel ook tijdens het normale gebruik draadstukken verliest. Overbelast de draden Niet door een te hoge aandrukkracht. Wegvliegende draadstukken konnen gemakkelijk door dunne kleding en/of de huid dringen.
Als het gebruik van een beschemkap worden geadviseerd, dient u te voorkomen dat beschemkap en draadborstel elkaar+kunnen raken. Vlakstaal- en komstaalborstels kunnen door aandrukkracht en centrifugaalkrachten hun diameter vergroten.

Extra waarschuwingen

Draag een veiligheidsbril.

• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brande of een elektrische schok leiden. Beschadiging van een gasleiding

kan tot een explosie leiden. Breuk van een waterleidingveroorzaakt materiele schade en kan een elektrische schokverozaken.

Ontgrendel de aan/uit-schakelaar en zet deze in de uitstand als de stroomvoorziening worden onderbroken, bijvoorbeeld door stroomuitval of uit het stopcontact trekken van de stekker. Daardoor worden ongecontroleerd opnieuw starten voorkomen.
Raak lijp- en doorslijpschijven Niet aan voordat deze zijn afgekoeld. De schijven wordenijdens de werkzaam-heden zeer heet.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschoef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand kut den.

Product- en vermogensbeschrijving

Lees alle verilgheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van het ge- reedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het doorslijpen, afbramen en borstelen van metaal en steen zonder gebruik van water. Voor doorslijpwerkzaamheden met gebonden slijpmiddelen moet een speciale beschemkap voor doorslijpen worden gebruikt.

Bij doorslijpwerkzaamheden in steen moet voor voldoende stofafzuiiging worden gezorgd.

Met toegelaten sjiggereedschappen kan het elektrische gereedschap voor schuurwerkzaamheden met schuurpapier worden gebruikt.

Afebeelde componenten

De componenten zich genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Ontgrendelingshendel voor beschemkap
2 Blokeerknop uitgaande as
3 Stelwiel vooraf insteelbaar toerental (GWS 15-125 CIEH/GWS 15-125 CITH)
4 Aan/uit-schakelaar
5 Extra handgreep (geisoleerdreegepvlak)
6 Utgaande as
7 Afzuiigkap voor schuren*
8 Opnamefens met O-ring
9 Hardmetalen komschij

10 Spanmoer

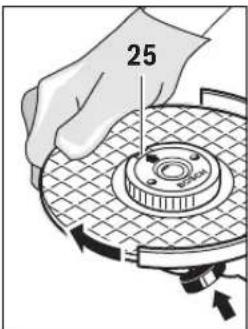

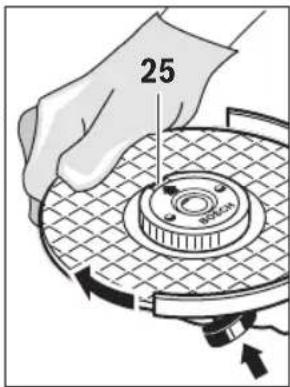

11 Snelspanmoer SDS-clip
12 Beschermkap voor schuren
13 Slijpschijt

Nederlands | 69

14 Beschermkap voor doorsijpen
15 Doorslijpschijf
16 Handbescherming
17 Rubber steunschift
18 Schuurblad
19 Ronde moer
20 Komstaalborstel
21 Afzugkap voor doorsijpen met geleidingssslede
22 Diamantdoorslijpschijf
23 Handgreep (geisoleerd greepvlak)
24 Draairichtingspijl van de slijppspil

• Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld volgens EN 60745-2-3.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukriveau 91 dB(A); geluidsvermogeneniveau 102 dB(A). Onzekerheid K = 3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden a, (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745-2-3:

Sijpen aan de oppervlakte (afbramen): a_n = 9m / s^2 , K = 1.5m / s^2 .

Schuren met schuurblad: a_h = 5m / s^2 K = 1,5m / s^2

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkden. Het is ook geschikt voor een Voorlopige inschatting van de trillingsbelasting.

Het aangevegen trillingsniveau representiert de voornaamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met verschillende accessoire, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een naukeurige schatting van de trillingsbelasting moet ook rekening worden gezehden met dearend waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organise van het arbeidsproces.

Technische gegevens

Haakse slijpmachines	GWS ...	15-125 CIH	15-125 CIEH	15-125 CITH	15-125 CISTH	15-150 CIH
Productnummer	3601 ... H30 2..		H30 3..	H30 4..	H30 7..	H30 5..
		H30 C..	H30 D..	H30 E..	H30 G..	H30 F..
Opgenomen vermogen	W 1500	1500 1500	1500
Afgegeven vermogen	W	860	860	860	860	860
Nominal toerental	\( min^1 \)	11000	11000 9300	7500	9300
Instelbereik toerental	\( min^1 \)	-	2800 - 11000	2800 - 9300	-	-
max. silipschijfdiameter	mm	125	125	125	125	150
Schroefdraad uitgaande as		M 14	M 14	M 14	M 14	M 14
Max. lengte schroefdraaduitgaande as	mm	22	22	22	22	22
Terugslaguitschakeling		●	●	●	●	●
Nulspanningsbeveiliging		●	●	●	●	●
Aanloopstroombegrenzing		●	●	●	●	●
Constant-electronic		●	●	●	●	●
Vooraf instelbaar toerental		-	●	●	-	-
Gewicht volgens EPTA-Procedure01:2014
- met trillingsdempende extrahandgreep	kg	2,5	2,5	2,5	2,5	2,6
- met standaard extra handgreep	kg	2,4	2,4	2,4	2,4	2,5
Isolatieklasse		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verzillende uitvoeringen+kunnen deze gegevens afwijken.

70|Nederlands

Montage

Beschermingsvoorzieningen monteren

Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Opmerking: Na breuk van de slijpschijf tijdens het gebruik of bij beschadiging van de opnamevoorzieningen van de beschemkap of van het elektrische gereedschap moet het gereedschap zo spoedig möglich aan de klantenservice worden gestuurd. Zie voor adressen het gedeelte „Klantenservice en gebruiksadviezen".

Beschemkap voor schuren

Plaats de beschermkap 12 overeenkomstig de afbeelding op de ashals. De driehoeksmarkeringen van de beschermkap要去 overeenkomen met de bijbehorende markeringen op de machinemkop.

Druk de beschemkap 12 op de ashals tot de kraag van de beschemkap op de flens van het elektrische gereedschap zit en draai de beschemkap tot deze duidelijk hoorbaar vastklikt.

Pas de positie van de beschemkap 12 aan de eisen van de bewerking aan. Druk waaroor de ontgrendelingshendel 1 omhoog en draai de beschemkap 12 in de gewenste stand.

Stel de beschermkap 12 zo in dat er geen vonden in derrichting van de bediener vliegen.
De beschermkap 12 mag alleen können worden verdraud terwijl de ontgrendelingshendel 1 worden be-diend. Anders mag u het elektrische gereedschap in geen geval verder gebruiken, maar要去 u het aan de de klantenservice versturen.

Opmerking: De codeernokken op de beschemkap 12 zorgenervoort dat er alleen een bij het elektrische gereedschap passende beschemkap gemonteerd kan worden.

Beschemkap voor doorslijpen

• Gebruik bij doorslijpwerkzaamheden met gebonden slijpmiddelen algijd de beschemkap voor doorslijpen 14.

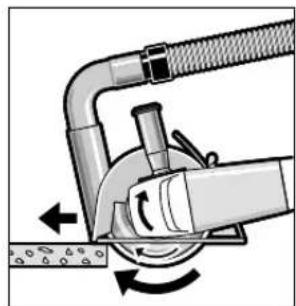

  Zorg bij doorslijpwerkzaamheden in steen voor een voldoende stofafzuiig.

De afzuigkap voor doorslijpen 14 worden net als de beschemkap voor schuren 12 gemonteerd.

Afzugkap voor doorslijpen met geleidingssslede

De afzuigkap voor doorslijpen met geleidingssslede 21 worden net als de beschermkap voor schuren 12 gemonteerd.

Afzuigkap voor schuren

Voor het stofarm schuren van verf, lak en kunststoffen in combinatie met hardmetalen komschijven 9 of de rubber steun-schijf 17 met schuurblad 18kunt u de afzuigkap 7 gebruiken. De afzuigkap 7 is Niet geschikt voor het bewerken van metaal. Op de afzuigkap 7 kunt u een geschikte Bosch-stofzuiger aan-sluiten.

De afzuiqkap 7 wordt net als de beschemmkap 12 gemonteerd. De borstelkrans kan worden verrangen.

Extra handgreep

• Gebruik het elektrische gereedschap alleen met de extra handgreep 5.

Schroef de extra handgreep 5 afhankelijk van de werkwijze rechts of links op het voorste deel van de machine vast.

Handbescherming

Monteer voor werkzaamheden met de rubber steun-schijf 17, komstaalborstel, vlakstaalborstel of lamellenschijf algtde handbescherming 16.

Bevestig de handbescherming 16 met de extra handgreep 5.

Slijpgereedschappen monteren

Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Raak lijp- en doorslijpschijven Niet aan voordat deze zich aufgekoeld. De schijven wordenijdens de werkzaam-heden zeer heet.

Reinig deuitgaande as 6 en alle te monteren delen.

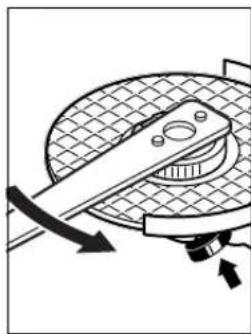

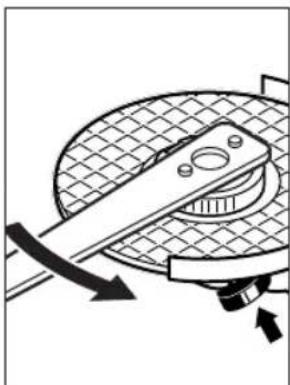

Druk voor het vastspannen en losdraaien van de slijpgereedschappen op de blokkeerknop 2 om de uitgaande as vast tezetten.
Bedien de blokkeerknop alleen als de uitgaande as stilstaat. Anders kan het elektrische gereedschap bescha-digd raken.

Slijp- of doorslijpschijf

Let op de afmetingen van de lijpgereedschappen. De katdiameter要去 bij de opnameflens passen. Gebruik geen adapters of reduceerstukken.

Let er bij het gebruik van diamantdoorslijpschijven op dat de draairichtingpijl op de diamantdoorslijpschijf en de draairiching van het elektrische gereedschap (zie draairichtingpijl op de voorzijde van de machine) overeenkomen.

De volgorde van de montage kunt u op de pagina met afbeelingen zich.

Voor het bevestigen van de slijp- of doorslijpschijf schroeft u de spanmoer 10 op de as en spant u de spanmoer met de penslutei, zie het gedeelte „Snelspanmoer".

Controller na de montage van het slijpgereedschap en voor het inschaken of het slijpgereedschap correct is gemonteerd en vrij kan draaien. Controller dat het schuurgereedschap de beschermkap of andere delen nicht raakt.

In de opnameflens 8 is rondon de centreekraag een kunststoff onderdeel (O-ring) ingezet. Als de O-ring ontbreekt of beschadigd is, moet de opnameflens 8 besl ist worden verrangen voordat het gereedschap verder worden gebruikt.

Lamellenschijf

Monteer voor werkzaamheden met de lamellenschijf altijd de handbescherming 16.

Nederland|71

Rubber steunschijf

Monteer voor werkzaamheden met de rubber steun-schijf 17.altijd de handbescherming 16.

De volgorde van de montage kurz u op de pagina met afbeeldingen zich.

Schroef de ronde moer 19 op de as en span doit met de pensultel.

Komstaalborstel of vlokstaalborstel

• Monteer voor werkzaamheden met de komstaal- of vlakstaalborstel.altijd de handbescherming 16.

De volgorde van de montage kurz u op de pagina met afbeeldingen zien.

De komstaalborstel of vlakstaalborstel moet zo ver op de uitgaande as+kunnen worden geschroefd,dat deze nauw aansluit op de flens aan het einde van de schroefdraad van de uitgaande as. Span de komstaalborstel of vlakstaalborstel met een steeksleutel vast.

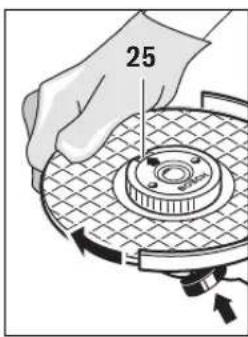

Voor het eenvoudig wisselen van lijpgereedschappen zonder hulpgereedschap kunt u inplaats van de spanmoer 10 de snelspanmoer 11 gebruiken.

De snelspanmoer 11 mag alleen worden gebruikt voor slijp- of doorslijpschijven.

Gebruik alleen een onbeschadigde snelspanmoer 11 die helemaal in orde is.

Let er bij het vastschroeven op dat de zichde met het opschrift van de snelspanmoer 11 Niet maar de slijpschijf wijst. De pijl要去aar de indexmarkering 25 wijzen.

Druk op de asblokkeerknop 2 om de uitgaande as vast te zetten. Om de snelspanmoer vast te draieren, draait u de slijpschij krachtig met de wijzers van de klok mee.

Een op de juiste manier be-vestigde en onbeschadigde snelspanmoer kurz u los-draaien door de karteling te-gen de wijzers van de klok in met de hand los te draaien.

Draai een vastzittende snel spanmoer nooit met een tang los, maar gebruik de pensleutel. Plaats de pensleutel zoals op de afbeelding getoond.

Toegestane lijpgereedschappen

U kunt alle schuurgereedschappen gebruiken die in deze gebruiksaanwijzing worden genoemd.

Het togestane toerental [^-1] en de omtreksnelheid [m / s] van de gebruekte lijpgereedschappen moeten minstens even hoog zijn als de in de volgende tabel aangegeven waarden.

Letkaarom op het toegestane toerental resp. de toegestane omtreksnelheid op het etiket van het lijpgereedschap.

	max. [mm]		[mm]	123	[m/s]
	D	b d [min]
d	115	7	22,2	11000	80
b	125	7	22,2	11000	80
	150	7	22,2	9300	80
D	115	-	-	11000	80
	125	-	-	11000	80

7530M141100045

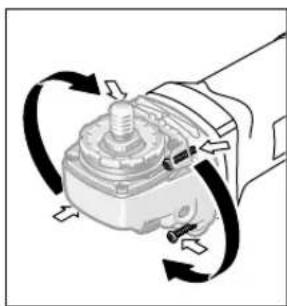

Machinekop draaien

Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

U kunt de machinekop in stappen van 90^ draaien. Daardoor kunt u de aan/uit-schakelaar voor bijzondere werkzaamheden in een gunshotige bedieningspositie brengen, bijvoorbeeld voor doorslijpwerkzaamheden met de afzuiqkap met geleidingsstele 21 of voor werkzaamheden met de linkerhand.

Draai de vier schroeven helemaal naar buiten. Draai de machinekop voorzichtig en zonder deze van het machinehuis te nemen in de(APe stand.Draai de vier schroeven weer vast.

Afzuing van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal+kennen schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschemingsmiddelen). Asbesthou

72|Nederlands

dend material mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien möglich een voor het materiaal geschikt te stofafzuiig.
  Zorg voor een goede ventilatie van de werkplek.
  -Er worden geadvisereed om een ademmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voerschriften voor de te bewerken materialen in acht.

Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de strooornbron moet overeenkomen met de gevevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen können ook met 220 V worden gezruikt.

Bij gebruik van het elektrische gereedschap met mobiele stroomaggregaten (generatoren) die Niet over voldoende vermogensreserves of Niet over een geschiktke spanningsregeling (met aanloopstroomversterking) beschikken, kan vermogensverlies of atypisch gedrag bij het inschaken optreden. Let erop dat het door u gebruekte stroomaggregaat geschikt is, vooral met betrekking tot netspanning en -frequentie.

In- en uitschakelen

Om energie te besparen, schakelt u het elektrische gereed-schap alleen in wanner u het gebruikt.

Als u het elektrische gereedschap wilt inschaken, duwt u de aan/uit-schakelaar 4aar voren endrukt u dezeervolgens in.

Voor het vastzetten van de ingedrukte aan/uit-schakelaar 4 schuift u de aan/uit-schakelaar 4 verdneraar voren.

Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 4 los. Als deze vergrendeld is, drukt u de aan/uit-schakelaar 4 kort in en laat u deze verzolgens los.

Schakelaar zonder vergrendeling (verschilt per land):

Als u het elektrische gereedschap wilt inschaken, duwt u de aan/uit-schakelaar 4aar voren endrukt u dezeervolgens in.

Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 4 los.
Controller de slijpgereedschappen voor het gebruik. Het slijpgereedschap moet op de juiste wijze zichen gemonteerd en vrij hunnen draaien. Laat het slijpgereedschap minstens 1 minuut onbelast proofdraaien. Gebruik geen beschadigde, Niet-ronde of trillende slijpgereedschappen. Beschadigde slijpgereedschappen hunnen barsten of verwondingen verroorzaken.

Terugslaguitschakeling

Bij een plotselinge daling van het toerental, bijvoorbeeld blokkeren tijdens doorslijpen, wordt de stroomtoevoer aan de motor elektronisch onderbroken.

Als u het gereedschap opnieuw wilt inschakelen, zet u de aan/uit-schakelaar 4 in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.

Nulspanningsbeveiliging

De nulspanningsbeveiliging voorkomt ongecontroleerd starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer.

Als u het gereedschap opnieuw wilt inschakelen, zet u de aan/uit-schakelaar 4 in deuitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.

Aanloopstroombegrenzing

De elektronische aanloopstroombegrenzing begrenst het vermogen bij het inschakenen van het elektrische gereedschap en maakt het gebruik met een zekering van 16 A möglichk.

Opmerking: Als het elektrische gereedschap ommiddelijk na het inschaken met volledig torental loopt, zich de aanloopstroombegrenzing, de nulspanningsbeveiliging en de terugslaguitschakeling uitgeallen. Het elektrische gereedschap要去 zo spoedig möglich aan de klantenservice worden verzonden. Zie voor adressen het gedeelte „Klantenservice en gebrukssadviezen".

Constant-electronic

De constant-electronic houdt het toenental bij onbelast en belast lopen vrijwel constant en waarborgt een gelijkmatige arbeidscapaciteit.

Vooraf instelbaar toerental (GWS 15-125 CIEH/GWS 15-125 CITH)

Met het stelwiel voor het Vooraf instellen van het toerental 3 kunt u het benodigde toerental vooraf instellen, ook verwijl de machine loopt.

De gegevens in de volgende tabel zijn geadviseerde waarden.

Material	Gebruik	Inzetgereedschap	Positie stelwiel 3
Metaal Verf verwijderen Schuurblad 2 - 3
Hout, metaal Borstelen, ontrosten Komstaalborstel, schuurblad 3
Metaal, steen	Schuren	Slijschijf	4 - 6
Metaal Afbramen		Slijschijf	6
Steen	Doorslijpen	Doorslijschijf en geleidingssslede(doorslijpen van steen is alleen met geleidingsssledetoegestaan)	6

1609 92A 2P4 | (12.4.16) Bosch Power Tools

Nederlands|73

Tips voor de werkzaamheden

Voorzichtig bij het frezen van sleuven in dragende wanden. Zie het gedeelte „Bouwkundige aspecten".
- Span het werkstuk in als het Niet door het eigengewicht stabiel ligt.
Belast het elektrische gereedschap Niet zo sterk dat het tot stilstand komt.
Laat het elektrische gereedschap na sterke belasting nog enkele minuten onbelast lopen om het inzetgereedschap te lately afkoelen.
Raak lijp- en doorslijpschijven Niet aan voordat deze zijn afgekoeld. De schijven wordenijdens de werkzaam-heden zeer heet.
- Gebruik het elektrische gereedschap Niet met een doorslijpstandaard.

Afbramen

• Gebruik nooit doorslijschijven voor afbraamwerkzaamheden.

Met een werkhoek van 30^ tot 40^ krijgt u bij het afbramen het Beste werkresultaat. Beweeg het elektrische gereedschap met matige druk heb en weer. Het werkstuk wordt dan Niet te heet, verkleurt Niet en krijgt geen groeven.

Lamellenschijf

Met de lamellenschijf (toebehoren)kest u ook gebogen oppervlakken en profielen bewerken.

Lamellenschijven hebben een aanzienlijk langere levensduur, een lager geluidsniveau en lagere slijptemperaturen dan traditionele slijpschijven.

Metaal doorslijpen

• Gebruik bij doorslijpwerkzamheden met gebonden slijpmiddelen.altijd de beschemkap voor doorslijpen 14.

Werk bij het dooreljpen met een matige voorwaartse beweging, aangepast aan het te bewerken materiaal. Oefen geen druk op de doorslipschijf UIT, houdt deze Niet schuin en LAST de schijf Niet oscilleren.

Rem uitlopende doorslijpschijven Niet af door er aan de zijkant gegen te drukken.

Met het elektrische geereedschap moet altiq tegenlopend worden geslepen. Anders bestaat het gevaar dat de machi-ne ongecontrolererduit de zaaglijn worden geduwd.

Profielen en vierkantbuizen kunt u het best bij dekleinsted diameter doorslijpen.

Steen doorslijpen

Zorg bij doorslijpwerkzaamheden in steen voor een voldoende stofafzuging.
Draag een stofmasker.
Het elektrische gereedschap mag alleen worden gebruik voor droog doorslijpen en droog schuren.

Gebruik voor het doorslijpen van steen bij voorkeur een diamantdoorslijpschrift.

Bij gebruik van de afzuigkap voor doorslijpen met de geleidingsstele 21 moet de stofzuiger voor het afzuigen van steenstof goedgekeurd+zijn. Bosch levert geschikte stofzuigers.

Schakel het elektrische gereedschap in enplaats het met het voorte deel van de geleide slede op het werkstuk. Duw het elektrische gereedschap verder met een matige voorwaartse beweging, aangepast aan het te bewerken materiaal.

Bij het doorslijpen van bijzonder harde materialen, bijvoorbèeld beton met veel kiezel, kan de diamantdoorslijpschijf oververhit raken en daardoor beschadig worden. Een krans van vonken rond de diamantdoorslijpschijf geeft dit duidelijk aan.

Onderbreek in dit geval het doorslijpen en laat de diamant-doorelsijpschijf bij maximaal toerental korte tijd onbelast lopen om deze te lately afkoelen.

Een duidelijk verminderde werknelheid en een krans van vonden rond de slijpschijf duiden op een stomp geworden di amantdoorslijpschijf. U kunt deze weer scherp makeen door kort te slijpen in abrasief materiaal, bijvoorbeeld kalkzandsteen.

Bouwkundige aspecten

Voor sleuven in dragende muren geldt norm DIN 1053 deel 1 of gelden landspecifieke bepalingen.

Deze voerschriften要去en beslist in acht worden genomen. Raadpleeg voor het begin van de werkzaamheden de verantwoordelijkke bouwkundige, architect of met de leiding belaste bouwoplichter.

Onderhoud en service

Onderhoud en reiniging

Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopen- ningen algtd schoon om goed en veilig te werken.
- Gebruik onder extreme gebruiksomstandigheden in dien möglichst alkijd een afzuginstallatie. Blaas de ventilatieopengen regelmatig schoon en sluit het gereedschap via een aardlekschakelaar (PRCD) aan.

74|Dansk

Tijdens het bewerken van metalen kan geleidend stof in het elektrische gereedschap verechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad.

Als de aansluitkabel moet worden verrangen,要去en deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veilgheidsrisico's te voorkomen.

Bewaar en behandel het toebehoren zorgvuldig.

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verwangingsonderdelen. Explosietekingen en informatie over verwangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt ugraag bij vra-gen over onsne producten en toebehoren.

Vermeld bij vragen en bestellingen van verrangingsonderden altiijd het UIT tiem cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgie

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen要去 op een voor het milieu verantwoorde wijze worden hergebruikt.

Gooi elektrische gereedschappen nicht bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaalrecht moeten Niet更是bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehonden.

Dansk

Punfoetbnc diokoc leiaavon

Ia va Tnv epyaiae To pundoe6n dioko laivanpnei va uvaapoloyeite navtoe tv npopulaktnpa xe- piou 16.

ElaotkoC biokoc Ieiaovc

Tua vAnv epyaiae Tov Eaotko biako Aieavoc 17 npenei va ouvapmooyei nadvote Tov npoepaaktpa xepoiu 16.

HoeipaTc ouvapuOyOnC qaiVet aTn oeiia ypaikov. Bi6wote to otpooyuO paIeIe 19 kai ooiTe to me To yavtzo- kaei0.

aawkoBa/duckoBa uitka

Dnpo60TH3aawkoBOAO6oDMCKBOOuTtKOHO 3aBXHnBCTaHOBIIOte3axHCTnnpyK16.

PocidOBHcTb MOHTaKy NOKa3Ha Ha CTOpIHcI 3 MaIOHcOM. YauKoBY/INCKOBy uTKy Tpe6a HAKpyuBAtn Ha UIniPyBaIbHN uINHdEh NactinBKn, uO6 BOHa uJbHO npnraIana do fAnu yInicpyBaIbHoro uINHdEeB KInci pi3b6n. 3aTnHtBuAukOBy dNCKOBy uTKy raiKOBm KIOUcEM.

Ubuko3aTHCKHa raika SDS-clic

ДлпрстOi 3amHnIuIpyBaHbHorO IHcTpymeHa 6e3 BKNOPNCTAHH DoaATKOBnX IHcTpymeTIB Bu MoKeTe 3aMICb 3aTHCKHOI rAKn 10 BKNOPCTOByBaTH WbUdKO3aTHCKHy raKy 11.

BHKOPHCOTOBYBaTHIINHHeIINiPyBaIbHNx i BIDpi3HHKpyRIB. BHKOPHCOTByte IINHs6E3DoraHHy, HenoIKoJKeHy WBnKO3aTHcKHy raKy 11. Pn3akpyuBaHI cnikkyte 3a THM, 06 npomapKoBAHa cTOpHO WBNKO3aTHCKHOraKN 11 He DnBnAac Ha wniPyBaIbHN Kpy; CTPINKa NOBHNa DnBHTcH A hIndekChy no3HaCy 25.

HaTCHHbHaipikcatop
WnHNen2,uo63ynHHTN
wniYBaBnHn nnHnDnB.
Jna 3aTnHHe
WBnDKo3aTHCKHOIraKN3
CNOIO NOBepHtB
wniYBaBnHiKpyr3a
CTpiNKIO rOHNHHKa.

YkpaHcbka 185

3aKpInnEny HaneKHNH
HHOM, HenoKoDKeHy
WbNkOkaTmCKHy raKy
MOxHa BiNyCTHn, BpyHy
NoBepTaOnu KInbc 3
HaKaTkoO IpOnTu CptiKn
rOdHHnKa.

HikonHeBixkpyuYte WbIKKO3aTHCKHyraKy, kAChnTb dyXeMiHo, KNIaAMH, BHKOpHcTOByTe raKOBKnIOU. PnCTaTBe rKaHOBKNIOU, RIKNOKa3HO HaMaIOHky.

D03B0enehiwniipybaIbHIinCTpymentn

Bn moKTe BnKOpHcTObyBaTH yci Ha3BaHI B uiinHCTpykuii nnipyBanbHI INCTpymENT.

Donyctma qactota o6epaHHx [XBn.1] a60 KONoBa WbNdkictb [M/c] BHKOPNCTOBvBAHnx WlpiyBaNbHX INCTpyMeHTIB MaEKMIHIMy BMIDNOBIDAth DaHm, 3a3HaueHMM B HxKHeoDaHi TaBnui.

3ici npuHH 3BaKaHe Ha donyCTMy qactOty o6epTAnH a6oKONoB yWBnKicTB, 0o 3aHaueHi Ha etNketui nnidyBaHbHorO IHcTpymeHTa.

	MAKC. [MM]		[MM]
	D b d [XBN].		-1] [M/c]
b	115	7	22,2	11000 80
	125	7	22,2	11000 80
	150	7	22,2	9300 80
D	115	-	-	11000 80
	125	-	-	11000 80

7530M141100045

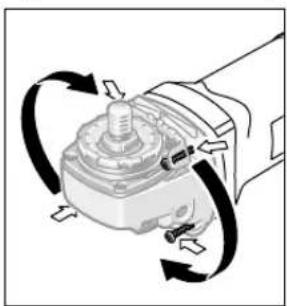

Tobertanra roIobKpeDyktopa

Peped6ydb-RAHMMAHINyNAIIMM3eNEKTPponpnaDOMBHTAHITbHTENCENB3PO3ETKN.

IOnOBky peDyKTopa
MOxHa NoBepTaTu 3
iInTePBanOM y 90^ 3aBdAnu cboMy BnMHKaU
6Bye 3haxOHTnCra y
6iBbI sPyHOMy dnn
NEBHx BnIB pOoTn
nONoKeHHi, HAp., npN
pOpi3aHHi 3 BnTJHKHM
KOBNaKOM 3 IIOHeTHM
cynOpTOM 21 aO bAkuo
BnJIbwa.

Purtati ochelari de protectie.

Purtati aparat de protectie auditiva!

Romàna 203

Valorile totale ale vibratiilor a_h (suma vectoriala a trei directii) si incertitudinea K au fost determinate conform EN 60745-2-3:

Slefuire plana (degroare): a_n = 9m / s^2, K = 1,5m / s^2 , Sefuire cu hartié abraziva: a_1 = 5m / s^2, K = 1,5m / s^2 .

Montarea echipamentelor de protectie

Inaintea oricaror interventioni asupra sculei electric scoateci cabul de alimentare afaradin prisza.

Aparatoaredeprotectiepentru taiere

Protectie la repornire

Protectia la repornire impiedica pornerea necontrolata a sculei eletrice dupa o intrerupere a alimentarii cu curent electric.

Pentru repunerea in functiune a sculei electrice aduceji intrerupatorul pornit/oprit 4 in positia oprit si reporniti scula electrica.

aababaaagwll aagwll jwll wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wu wuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuuwuwwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwuwwwu

SDS-clic 1J Jgol

JuswI aalagg gagw yll ssc Jssu K wI algoo ncc oos uol kai 11 wI aegwI algolall 10

gai/laoljgoJlwl

aJUg aJlu gSj

11 25 aaiiaaaiiaai

jg 2 u g 1 jg . aal 1 g 2 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g 0 g

aagolagolagolgolaljksyasjgl jgsjcbdalljgc gssjdybjjall aolllacwlljlac sdoal jgalall jgj yabwlgaaajjwl calsnawlasj ybsiabn bglao pslswl bglao js. nnggally ngglos

aLL baiuL 1

18 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17

.7 baiuuiyawwiaojgwaagabwlognsay aIgllbcjaujbu wai 7 baaiuuiucujiu .

glx|jaoa

4

4abwlgjssllsicla1s16aagglg5

gJnJc Jauu 5 Jauu Jauu Jauu Jauu

Jl aIg

117 yJb

J/aa JJIaJIJIaJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJ

.5 10wKJUaJIg 16 JgC

aill ssc u

1udduiJqSJI

10 1

lo sioj 1yaiill gugbghg hllj yag joo abi
cuu j bue gull s c gl w pksl jol o
la aLiJgallg qyqj qj2i gnnl jao

ggojglo.

aag 8g. aJJI Ue Lggo aai JIg .uui jll ooi

gJJI/1JUJI JU

gai jg gglgu u y. gull scc wlo gl gag aullogl pssu 2.Joglaa 0
