BRUKSANVISNING GWS 15-125 CISTH Professional BOSCH

Tilbageslag og tilsvarende advarsler

Beskyttelseskappe til silibning

Sæt beskyttelseskappen 12 pa spidelhalsen som vist pa billeddet. Trekantmarkeringerne pa beskytelseskappen skal vare i overensstemmelse med de tilsvarende markeringer pa gearholdet.

Tryk beskyttteseskappen 12 pa spindelhalsen, til kanten pa beskyttteseskappen sidder pa el-vaerktojets flange, og drej beskyttteseskappen, til den gar horbart i indgreb.

Tilpas beskyteleskappens positi

Til fastholdelse af den nedtrykkede start-stop-kontakt 4 skubbes start-stop-kontakten 4 videre frem.

El-vaerktjot slukkes ved at slippe start-stop-kontakten 4 el-ler hvis den er fastlast, trykkes start-stop-kontakten 4 kort, for den slippes.

Kontaktmodel.uden las(til specielle lande):

El-vaerktoget sukkes ved at slippe start-stop-kontakten 4.

Statiske forskritter

Vedligeholdelse og service

Vedlidgeholdelse og rengoring

Sikkerhetsinformasjon

Generelle advarsler for elektroverktoy

ADVARSEL

Les gjennom alle advarslene og anvisinngene. Feil ved overholdelsen av ad

varslene og nedenstaende anvisninger kan medfere elektriske stot, brann og/eller alvorlige skader.

Ta godt vare pa alle advarslene og informasjonene.

Det nedenstaende anvende uttrykket «elektroverktøy» gijder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

Sikkerhet pa arbeidsplassen

Hold arbeidsomraret rent og ryddig og sorg for bra belysning.Rotete arbeidsomrderller arbeidsomrder uten lys kan fore til ulykker.
- Ikke arbeid med elektroverktøyet ieksplosjonsutsatte omgivelseer - der det befinner seg brenbare væsker, gass erler støv. Elektroverktøy lager gnister som kan annte nenne støv eller damper.
Hold barn og andre personer unna nár elektroverktøy et brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

Stöpselet til elektroverktøyet违法犯罪 in i stikkontakten. Stöpselet违法犯罪 in i stikkontaktien. Stöpselet违法犯罪 in i stikkontaktien. Stöpselet违法犯罪 in i stikkontaktien. Stöpselet违法犯罪 in i stikkontaktien. Stöpselet违法犯罪 in i stikkontaktien. Stöpselet违法犯罪 in i stikkontaktien. Stöpselet违法犯罪 in i stikkontaktien. Stöpselet违法犯罪 in i stikkontaktien.
Unngkroppskontak med jordee overflater sik som ror,ovner,komfyrer og kjoleskap.Det er storre fare ved elektriske stat hvis kroppen din er jordet.
Hold elektroverktøyet unna regn eller fuktigkeit. Der som detkommen vanni et elektroverktøy, oker risikoen for elektriske støt.
Ikke bruk ledningen til andre formal, f. eks. til a bare elektroverktoyet, henge det opp erler trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter ell verktoydeler som beveger seg. Med skade der opphopeledelngner oker risikoen for elektriske stat.
Nar du arbeider utendors med et elektroverktoy, ma du kun bruke en skjoteledning som er egnet til utendors bruk. Nar du bruker en skjoteledning som er egnet for utendors bruk, reduseres risikoen for elektriske stot.
Hvis det ikke kan unngas Å bruke elektroverktøyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske stot.

Personsikkerhet

Vær oppmerksom, pass pa hva du gjør, gə fornuftig frem nár du arbeider med et elektroverktoy. Ikke bruk elektroverktoy nár du er trett ell er pavirket av nar

92 | Norsk

kotika, alkohol eller medikamente. Et oyeblikks uopp merksomhet ved bruk av elektroverktoyet kan fore til alvorlige skader.

Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig sikkerhetsutstyr som stavmaske, skilasta arbeidssko, hjelm ell er horselvern - avhengig av type ogbru k av elektroverktoyet - reduserer risikoen for skader.
Unnga a starte verktoyet ved en feiltagelse. Forviss deg om at elektroverktoyet er slatt av for du kobler det til strommen og/ller batteriet, Ifter det opp erber det. Hvis du holder fingeren pa bryteren nar du baler elektroverktoyet eller kobler elektroverktoyet til strmen iinnkoblet tilstand, kan dette fore til uhell.
Fjern instillingsverktoy ell skrunokler for du slar pa elektroverktoyet. Et verktoy ell en nakkel som befinner seg i en roterende verktoydel, kan fore til skader.
Unnga en unormal kroppsholding. Sarg for a sta stadig og i balanse.Dermed kan du kontrollere elektroverktogyet bedre i uventede sitausjoner.
Bruk alltid egnede klær. Ikke bruk vide klær erller smykker. Hold har, toy og hansker unna deler som beveger seg. Lodsittende toy, smykker ellr langt har kan kommeinn i deler som beveger seg.
Hvis det kan monteres stovavsug- og oppssamlingsinnretninger, ma du forvisse deg om at disse er tilkoblet ogbrukes pa korrekt mate. Bruk av et stovavsug reduserer farer pa grunn av stov.

Omyggelig bruk og handtering av elektroverktoy

Ikke overbelast verktoyet. Bruk et elektroverktoy som er beregnet til den type arbeid du vil utfare. Med et pas-sende elektroverktoy arbeider du bedre og sikrere i det an-gitte effektomradet.
Ikke bruk elektroverktoy med defekt pa-/av-bryter. Et elektroverktoy som ikke longer kan slas av eller pa, er farlig og ma repareres.
Trekstspselet ut av stikkontakten og/eller fjern batteriet for du utforer innstlinger pa elektroverktoyet, skifter tilbehorsdeler erler legger maskinen bort. Disse tiltakene forhindrer en utilisiktet starting av elektroverktoyet.
Elektroverktoy som ici kere i bruk ma oppbevares util gengelig for barn. Ikke la maskinen brukes av personer som ici er fortrolig med dette erikke har lest disse anvisingene. Elektroverktoy er farlige nar de bruke s av uerfarne personer.
Värnøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegeltige verktøydeler fungerer feilfritt og/DDi klemmes fast,og om deler er brukket ellr skadet, sik at dette innvirker pa elektroverktoyets funksjon. La disse skadede delene repareres for elektroverktoyet brukes.Darlig vedlikeholdte elektroverktoy er arsaken til mange uhell.
Hold skjaereverktayene skarpe og rene. Godt stelte skjaereverktoy med skarpe skjaer setter seg ikke sa ofte fast og er lettere afore.

▶ Bruke elektronverktøy, tilbehør, verktøy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektronverktøy til andre formal enn det som er angitt kan fere til farlige situjasjoner.

Service

Elektroverktoyet ditt skal alltid kun repareres av kvalisert fagpersonale og kun med originale reservereder. Slik opprettholdes verktoyets sikkerhet.

Sikkerhetsinformasjoner for vinkelsliper

Felles advansler om sliping, sandpapirsliping, arbeid med stalborster og kapping

Dette elektoverktoyet skal brukes som slurper, sandpapirsliper, stalbørste og kuttesliper. Følg alle advarsler, anvisinger, Bilder og data som du fãr levert sammen med elektoverktoyet. Hvis du ikke folger fjelgende anvisinger, kan det oppsta elektriske støt, ild og/eller store skader.
Dette elektroverktoyet er ikke egnet til polering. Hvis elektroverktoyet brukes til formal det ikke er beregnet til, kan dette forårsake farer og skader.
Ikke bruk tilbehør som ikke er spesielt beregne t og anbefalt av produsenten for dette elektroverktøyet. Selv om du kan feste tilbehøret på elektroverktøyet ditt, garan-terer dette ingen sikker bruk.
Det godkjente turtallet til innsatsverktoyet ma vare minst like hoyt som det maksimale turtallet som er angitt pa elektroverktoyet. Tilbehor som dreies hurtigere enn godkjent, kan brekke og slynges rundt.
Utvendig diameter og tykkelse pa innsatsverktoyet ma tilsvare malene for elektroverktoyet. Gale innsatsverktoy kan ikke sikres eller kontrolleres tilstrekkerig.
Innsatsverktoy med gengeinnsats m'a passe noyaktig
p a slipespindelens gjenger.Ved innsatsverktoy som
moneres ved hjelp av en flens ma hulldiameteren til
innatsverktoyet passe til festediameteren til flensen.
Innsatsverktoy som icke kan festes noyaktig pa elektroverktoyet, roterer uregelmessig, vibrerer svart sterkt og
kan fore til at du mister kontrollen.
Ikke bruk skadede innsatsverktoy. Sjekk for haver bruk om innsatsverktoy sik som slipskiver er splintret eller revnet, om slipetallerkener er revnet eller svart slitt, om stalborster har lose eller har brukkede trader. Hvis elektroverktoyet eller innsatsverktoyet faler ned, ma du kontrollere om det er skadet eller bruk et seks skadet innsatsverktoy. Nar du har kontrollert og satt inninsatsverktoyet, ma du holde personer som oppholder seg i nærhen unna det roterende innsatsverktoyet og la elektroverktoyet gaiett minutt med maksimalt turtall. Som regel brekker skadede innsatsverktoy i lapet av dette testtiden.
Bruk personig besykyltesesutstyr. Avhengig av typen bruk ma du bruke visir, oyebesykttseller vernebriler. Om nadvendig ma du bruke stovmaske, horselvern, vernehansker ellspesialforkle som holder sma sleog materialpartikler unna kroppen din. Oynene bor be

Norsk 93

skyttes mot fremmedlegemer som kan fly rundt ved visse typber suk. Stov-ller pustevernmasker ma filterede den typen stov som oppstar ved donne bruken. Hvis du er utsatt for sterk stoy over lengre tid, kan du miste horselen.

Pass pa at andre personer holder tilstrekkelig avstand til arbeidsomrarett. Alle som gär inn i arbeidsomraret mä bruke personlig verneutstyr. Brukne deler til verktoyet ellbrukne innsatsverktoy kan slynges ut og derfor ogsa forarsake skader utenfor det direkte arbeidsomraret.
Hold maskinen kun pa de isolerte gripeflatene, hvis du utfær erarbeit der innsatsverktoyet kan treffe pa skjulte strmledninger ell den egne strmledningen. Kontakt med en spenningsfrende ledning kan ogsa sette maskinens metalldeler under spunning og fere til elektriske stot.
Hold strømledningen unna roterende innsatsverktøy. Hvis du mister kontrollen over elektroverktøyet kan strømledningen kappes eller komme inn i verktøyet, og handen aller armen din kan komme inn i det roterende innsatsverktøyet.
Legg aldri elektroverktoyet ned for innsatsverktoyet er stanset welt. Det roterende innsatsverktayet kan komme i kontakt med overflaten der maskinen legges ned, sik at du kan miste kontrollen over elektroverktoyet.
La aldri elektroverktoyet vare innkoblet mens du bae rer det. Toyet ditt kan komme inn i det roterende innsatsverktoyet hvis det tilfeldigvis kommer i kontakt med verktoyet og innsatsverktoyet kan da bore seg inn i kroppen din.
Rengjør ventilasjonsapningene til elektroverktøyet med jejvne mellomrom. Motorvitfen trekker stovinn i huset, ogen stor oppsamling av metallstov kan medfere elektrisk fare.
- Ikke bruk elektroverktoyet i nærheten av brennbare materialer. Gnister kan antennne disse materialene.
Bruk ici innsatsverktoy som krever flytende kjolemidler. Bruk av vann erer andre flytende kjolemidler kan fore til elektriske stot.

Tilbakeslag og tilsvarende advarsler

• Tilbakeslag er innsatsverktoyets plutselige reaksjon etter at det har hengt seg opp erller blokkerer. Dette kan gelse slipseskiven, slipetallerkenen, stalborsten osv.. Oppenhing erler blokkering farer til at det roterende innsatsverktoyet stanser helt plutselig. Slik akselereres et ukontrollert elektroverktoy mot innsatsverktoyets dreieretning pa blokkeringstedet.

Hvis f. eks. en slipskive henger seg opp erler blokker i arbeidsstykket, kan kanten pa slipskiven som dykker inn i arbeidsstykket, henge seg opp og sik brekker slipskiven ellor forarsaker et tilbakeslag. Slipskiven beveger seg da mot eller bort fra brukeren, avhengig av skivens dreieretning pa blokkeringsstedet. Slik kan slipskiver ogsa bredke.

Et tilbakeslag er resultat av en gal aller feilaktig bruk av elektroverktoyet. Det kan unngas ved a folge egnede sikkerhetstiltak som beskrevet nedenstaende.

Hold elektronverktøyet godt fast og plasser kroppen og armene dine i en stilling som kan ta imot tilbakeslagskrefter. Bruk alltid ekstrahandtaket - hvis dette finnes - for a ha stør mulig kontroll over tilbakeslagskrefter er reaksjonsmometer ved oppkjaring. Brukeren kan beherske tilbakeslags- og reaksjonsmometer med egnede tiltak.
Hold aldri handen i nærhen av det roterende innsatsverktoyet. Innsatsverktoyet kan bevege seg over handendin ved tilbakeslag.
Unnga at kroppen din befinner seg i omradet der elek- troverktoyet vil bevege seg ved et tiltbakeslag. Tilbake- slaget driver elektroverktoyet i motsatt retning av slipski- vens dreieretning pa blokkeringsstedet.
Vär speielt forsiktig i hjørner, pa skarpe kanter osv. Du ma forhindre at innsatsverktoy avprelles fra arbeidsstykket aller klemmes fast. Det roterende innsatsverktoyet har en tendens til a klemmes fast i hjørner, pa skarpe kanter aller hvis det avprelles. Dette forarsaker kontrolltap eller tilbakeslag.
▶ Bruk ikke kjedesagblad eller tannet sagblad. Slike inn-satsverktoy forer ofte til tilbakeslag eller til at man mister kontrollen over elektoverktoyet.

Spesielle adoversler om sliping og kapping

Bruk kun slipeskiver som er godkjent for dette elektoverktoyet og et vernenedeksel som er konstruert for denne typen slipeskive. Slipeskiver som ikke ble konstruert for dette elektoverktoyet, kan ikke beskyttes tilsvarende og er ikke sikre.
Slipskiver med forskenet senter/nav ma monteres sik at splicefanten不解 rager ut over planet til vernedekselets kant. En usakyndig montert slipskive som rager ut over vernedekselets kant, kan不解 skjermes tilstrekkelig.
Vernedekselet mä monteres sikkert pä elektroverktoy et og innstilles sik at det oppnas sstor sikkerhet som mulig med at den minste delen pa slipeskiven peker apent mot brukeren. Vernedekselet beskytter betjeningspersonen mot bruddstykker, tilfeldig kontakt med slipskiven og gnister som kan anteenne klaer.
Slipskiver mä kun brukes til anbefalt type bruk. F.eks.:Ike slip med sideflatent til en kappeskive. Kappeskiver er beregnet til materialfjerning med kanten pa skiven. Innvirkning av krefter fra sider kan fore til at slipskivene brekker.
Bruk alltid uskade spennflenser i riktig storrelse og form for den slipeskiven du har valgt. Egnede flenser stotter slipskiven og reduserer sik faren for at slipskiven brekker. Flenser for kappesiver kan vare annerledes enn flenser for andre slipskiver.
Ikke bruk slitte slipeskiver fra storre elektroverktoy. Slipeskiver for storre elektroverktoy er/DDke beregnet til de hoyere turtall pa minredre elektroverktoy og kan brekke.

Ytterligere spesielle advarsler for kappesliping

Unngå blokkering av kappeskiven eller for sterkt prestrykk. Ikke utfor dype snitt. En overbelastning

94 Norsk

av kappeskiven øker slitasjen og tendensen til fastkiling ell er blokkering og dermed ogsa muligheten til tibakeslag ell er brudd pa slipskiven.

Unnga omradet foran og bak den roterende kappeski-ven. Hvis kappeskiven beveger seg bort fra degi arbeids-stykket, kan elektroverktoyet med den roterende skiven ved tilbakeslag slynges direkte mot kroppen din.
Hvis kappeskiven blokkerer erler du avbryter arbeidet, slar du av elektroverktyet og holder det rolig til skiven er stanset helt. Forsak aldri a trekke den roterende kappeskiven ut av snittet, ellers kan det oppsta et tilbakkeslag. Finn og fjern arsaken til blokkeringen.
Ikke start elektroverktjeyet igjen sangle det befinner seg i arbeidsstykket. La kappeskiven oppna det maksimale turtallet fdru fortsetter forsiktig med snittet. Ellers kan skiven henge seg opp, springe ut av arbeidsstykket eller forarsake tilbakeslag.
Stät plater aller store arbeidsstykker for a reduseri risikoen for tilbakeslag fra en fastklemt kappeskive. Store arbeidsstykker kan boyes av sin egen vekt. Arbeidsstykker ma stottes pa begge sider, bade nær kappesnittet og pa kanten.
Vær spesielt forsiktig ved «inndykkingsnitt» i vegger aller andre uoversiktelige områder. Den inntrengende kappeskiven kan treffe på gass-ller vannledninger, elektriske ledninger aller gjenstander som kan forårsake tilbakeslag.

Spesielle advarsler om sandpapirsliping

• Ikke bruk overdimensjonerte slipskiver, følg produsentens informasjoner om slipepapirstarrelsen. Slipskiver som peker ut over slipetallerkenen kan foråsaker skader og fore til at slipskivene blokkerer erller revner erller til at det oppstår tilbakeslag.

Spesielle advarsler for arbeid med stalborster

Husk pa at stalborsten mister stalbiter i lopet av vanlig bruk. Ikke overbelast staldelene med for sterkt presstrykk. Staldefer som slynges bort kan lett trenge inn gjen-nom tynt toy og/eller hud.
Hvis det anbefales Å bruke et verneteksel, ma du for-hindre at vernetekselet og stalborsten kan berare hverandre. Tallerken- og koppborster kan få storre diameter med prestrykk og sentrifugalkrefter.

Ekstra advarsler

Bruk vernebriller.

Bruk egnede detektorer til a finne skjulte stram-/gass-/vannledninger, ell spar hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medfere brann og elektrisk stot. Skader pa en gassledning kan fare til eksplosjon. Inntrenging i en vannledning forarsaker materielle skader og kan medfere elektriske stot.

Las opp av-/pa-bryteren og sett den i av-posision hvis strømtilførsen avbrytes, f. eks. ved strømbrudd eller hvis stɒpselet trekkes ut. Slik forhinders en ukontrollert ny start.
Ikke ta pa slipe- og kappeskivene for de er avkjolt. Ski- vene blir svert varme i Iopet ararbeitdet.
Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger erer en skrustikke, holdes sikrere enn med handen.

Produkt- ogytelsesbeskrivelse

Les gjennom alle advarslene og anvisinngene. Feil ved overholdelsen av advarslene og nedenstaende anvisninger kan medfere elektriske stot, brann og/eller alvorlige skader.

Brett ut utbrettssiden med bildet av maskinen, og la dette siden vaere utbrettet mens du leser bruksanvisningen.

Formalsmessig bruk

Elektroverktoyet er beregnet til kapping, grovsliping og borsting av metall og stein uten bruk av vann. Til kapping med bakelitt-bundede slipemidler ma det brukes et spesielt vernedeksel til kappingen. Ved kapping i stein ma det sarges for en tilstrekkelig stovavsuging. Med godkjente slepeverktoy kan elektroverktoyet brukes til sandpapirsliping.

Illustrertekomponenter

Nummeringen av de illustrrente componentene gelder for bildet av elektroverktoyet pa illustrrasjonssiden.

1 Lasespak for vernenedeksel
2 Spindel-lasetast
3 Stillhjul for turtalforvalg (GWS 15-125 CIEH/GWS 15-125 CITH)

4Pa-/av-bryter
5 Ekstrahandtak (isolert greplate)
6 Slipespindel
7 Avsugdeksel til slipig
8 Festeflens med O-ring
9 Hardmetall-koppskive
0 Spennmutter
1 Selvspennende mutter SDS-clic
12 Vernedeksel til sliping
13 Slipskive
14 Vernedeksel til kapping
15 Kappeskive
16 Handbeskytelse
17 Gummislipetallerken
18 Slipskive
19 Rundmutter
20 Koppbørste
21 Avsugdeksel til kapping med føringsseleide*

Norsk | 95

Stay-vibrasjonsinformasjon

Stoyutslipspsverdier malt i henhold til EN 60745-2-3.

Maskinens typiske A-bedomte stynivä er: Lydtrykkniva 91 dB(A); lydeffektniva 102 dB(A). Usikkerhet K = 3 dB.

Brukhorselvern!

Totale swingningsverdier _n (vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745-2-3:

Overflatesliping (grovslipping): a_h = 9m / s^2, K = 1,5m / s^2 , Sliping med slipskive: a_h = 5m / s^2, K = 1,5m / s^2 .

Vibrasjonsnivát som er angitt i disse anvisingene, er malt iht. en målemetode som er standardisert i EN 60745 og kan

brukes tilSAMmenligningavelektroverktaymedhverandre. Detegnersegogstilenforelpigvurderingavvibrasjonsbelastningen.

Det angitte vibrasjonsnivæt representer de hovedsakelige anwendelsene til elektroverktoyet. Men hvis elektroverktoyet brukes til andre anwendelser, med forskjellig tilbehør erller utilstrekkelig vedlikehold, kan vibrasjonsnivæt avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over hele arbeidstidsrommt.

Til en noyaktig vurdering av vibrasjonsbelastningen skal det ogsa tas hensyn til de tidene maskinen er slatt av aller gar, men ikke virkelig brukes. Dette kan tydelig reduzere vibrasjonsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstilt bil beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempeI: Vedlikehold av elektroverktoy og innsatsverktoy, holde hendene varme, organisere arbeidsforlopene.

Tekniske data

Vinkelsliper	GWS ...	15-125 CIH	15-125 CIEH	15-125 CITH	15-125 CISTH	15-150 CIH
Produknummer	3601 ... H30 2..		H30 3..	H30 4..	H30 7..	H30 5..
		H30 C..	H30 D..	H30 E..	H30 G..	H30 F..
Opptatt effekt	W	1500	1500	1500	1500	1500
Avgitt effekt	W	860	860	860	860	860
Nominelt turtall	min-1	11000	11000	9300	7500	9300
Turtallinnstillingsområde	min-1	-	2800 - 11000	2800 - 9300	-	-
Max. slipeskivediameter	mm	125	125	125	125	150
Slipspindelgjenger		M 14	M 14	M 14	M 14	M 14
Max. gengelengde på slipespinde-len	mm	22	22	22	22	22
Tilbakeslagsutkopling		●	●	●	●	●
Beskyttelse mot ny innkopling		●	●	●	●	●
Startstrømbegrensing		●	●	●	●	●
Konstantelektronikk		●	●	●	●	●
Turtallforvalg		-	●	●
Vekt tilsvarende EPTA-Procedure01:2014
- med vibrasjonsdempende ek-strahändtak	kg	2,5	2,5	2,5	2,5	2,6
- med standard ekstrahändtak	kg	2,4	2,4	2,4	2,4	2,5
Beskyttesesklasse		□/II	□/II	□/II	□/II	□/II

Informasjonene gjelder for nominell spentning [U] pa 230 V. Ved avikende spentning og pa visse nasjonale modeller kan disse informasjonene variere nee.

Montering

Montering av beskyttelsessinnretninger

Fare arbeider pa elektroverktoyet utfores ma stopselet trekkes ut av stikkontakten.

Merk: Etter brudd på slipeskiven i lopet av driften eler skader på festeinnrettingene på vernedekselet/pa elektroverktøyet mA elektroverktøyet straks sendes inn til kundeservice,

adresser se avsnittet «Kundeservice og rådgivning vedbru!.

Bosch Power Tools 1609 92A 2P4(12.4.16)

96|Norsk

Vernedeksel til sliping

Sett vernaldekselet 12 pa spindelhalsen som vist pa bildet. Trekantmarkeringene pa vernaldekselet ma stemme overens med de tilsvarende markeringene pa girchodet.

Trykk vernenedekselet 12 inn pa spindelhalsen til kanten pa vernenedekselet ligger mot flensen til elektroverktoyet og drei vernenedekselet til det horbart gär i las.

Tilpass vernedekselets 12 stilling til arbeidssituasjons krav. Trykk da lasespaken 1 oppover og drei vernendekselet 12 til onsket posisjon.

Innstill vervedekselet 12 sik at gnistene ikke fyker mot brukeren.
Vernedekselet 12 mA kun kinne dreies när lasespaken 1 trykkes! Ellers ma elektroverktogyet ikke brukes videere og ma leveres inn til kundeservice.

Merk: Kodeknastene pa vernedekset 12 sorgar for at det kun kan monteres et passende vernaldekset pa elektroverktayet.

Vernedeksel til kapping

Ved kapping med bakelitt-bundede slipemidler ma du alltid bruke vernedekselet 14.

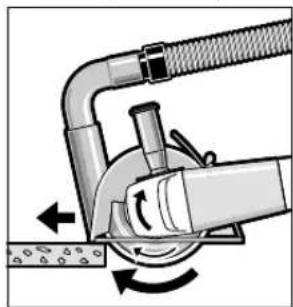

Ved kapping i stein ma du sorge for en tilstrekkelig stovavsuging.

Vernedekselet til kapping 14 monteres på samme måte som
vernedekselet til sliping 12.

▶ Bruke elektroverktøyet kun med ekstrahandetak 5.

Skru ekstrahandtaket 5inn pa hoyre eller venstre side av gir-hodet avhengig av typenbruk.

Handbeskyttele

Til arbeid med gummislipetallerkenen 17 aller koppbørsten/skiveborsten/lamellskiven ma du alltid montere handbeskyttelsen 16.

Montering av slipeverktoy

Fare alle arbeider pa elektroverktoyet utfores ma stopselet trekkes ut av stikkontakten.
Ikke ta pa slipe- og kappeskivene for de er avkjelt. Ski- vene blir svert varme i Iopet av arbeidet.

Rengjør slipspindelen 6 og alle delene som skal monteres. Til festing og lesning av slepeverktoy mä spindellasetasten 2 Iases rundt slipspindelen.

Ta hensyn til sleipeverktoyenes dimensjoner. Hullets diameter ma passe til festeflensen. IkkeBruk adaptere ellre reduksjonsstykker.

Ved bruk av diamant-kappeskiver ma du passage pa at dreieret-ningspilen pa diamant-kappeskiven og elektroverktoyets dreieretning (se dreieretningspilen pa girhodet) stemmer overens.

Rekfeolgen til monteringen er angitt pa bildesiden.

Etter montering av slipeverktoyet og for innkoblingen ma du sjekke om slipeverktoyet er korrekt montert og kan dreies fritt.Pass pa at slipeverktoyet ikkekommen borti vernedekselet aller andre deler.

I tangen 8 er det satt inn en kunststoff- del (O-ring) rundt sentreringskanten. Hvis O-ringem mangler ell er skadet, ma tangen 8 absolut skiftes ut for videre bruk.

Lamellipseskive

Skru rundmutteren 19 pa og spenn donne med hakenekelen.

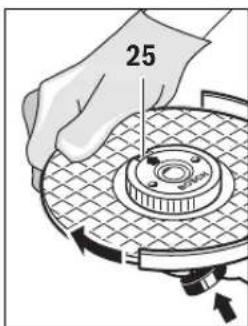

Koppborste/skiveborste

Til et enkelt slepeverktoyskife uten bruk avytterligere verktoy kan du istedet for spennmutteren 10 ogsa bruke hurtiglasen 11.

Hurtiglasen 11 mA kun brukes til slime-ller kappeski-yer.

Bruk kun en feilfri, uskadet hurtiglas 11.

Ved paskruing ma du passage pa at skriftsiden til hurtiglasen 11违法犯罪 mot slipskiven; pilen ma peke mot indeksmerket 25.

Trykk spindel-lasetaten 2 for a lase slipspindelen. Til fasttrekking av hurtiglasen, dreier du slipskiven kraftig urviserretning.

Godkjente slepeverktoy

Det kan brukes alle slipeverktoy som er angitt i donne bruksanvisningen.

Det godkjente turtallet [min^-1] hvv. periferihastigheten [ / ] til anvendt slepeverktoy m minst tilsvare informasjonene i nedenstaende tabell.

Ta derfor hensyn til godkjent turtall hv. periferihastighet
pæ etiketten til slipeverktøyet.

	max. [mm] D b d [min]		[mm] -1] [m/s]
b	115	7	22,2	11000 80
	125	7	22,2	11000 80
	150	7	22,2	9300 80
D	115	-	-	11000 80
	125	-	-	11000 80

7530M141100045

Inndreining av girhodet

Fare alle arbeider paelektroverktoyet utfores ma stopselet trekkes ut av stikkontakten.

Du kan dreie girhodet i 90^ -skritt. Slik kan pa-/av-bryteren settes i en bedre handteringsposisjon for spesielle arbeidssituasjoner, f. eks. for kapping med avsugdekselet med foringsleiden 21 erer for venstrehendte.

Skru de 4 skruene helt ut. Sving girhodet forsiktig og uta det av fra huset inn i en ny posisjon. Trekk de 4 skruene fast igjen.

Stov-sponavsuging

Stov fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan vare helsefarlige. Beroring ell erinnanding av stov kan utlose allergiske reaksjoner og/eller andedrettssykdommer hos brukeren ellersoner som befinner seg i nærhen.

Visse typ er stov som eik- ellber bokstov gjelder som kreft fremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesemidler).

Asbestholdig materiale magkunbearbides avfagfolk.

• Bruk helst et støvavsug som er egnet for dette materiai- let.
• Sorg for god ventilasjon av arbeidsplassen.
  Det anbefales a bruke en stovmaske med filterklasse P2.

Folg ditt lands gyldige forskritter for de materialene som skal bearbeides.

Unngå støpå arbeidsplassen. Støv kanlett antennes.

Bruk

Igangsetting

Ta hensyn til strømpenningen! Spenningen til stromkilden ma stemme overens med angivelsene pa elektroverktoyets typeskilt. Elektroverktoy som er merket med 230 V kan ogsa brukes med 220 V.

Ved bruk av elektroverktoyet pa mobile strømgeneratorer, som ikke har tilstrekkelige effektreserver hhy. egnet spentningsregulering (med startstromforsterkning), kan det oppsta effekttap aller utypiske reaksjoner ved innkoblig. Sjekk om strømgeneratoren er egnet, spesielt nar det gjelder strømpenning og -frekvens.

Inn-/utkobling

Slä elektroverktøyet kun pân r du bruker det for á spare ener-gi.

Til igangsetting av elektroverktoyet ma du skyve pa-/av-bry- teren 4 fremover og trykk den deretter.

98|Norsk

Til lasing av den trykete pa-/av-bryteren 4 skyver du pa-/av-bryteren 4 enda mer fremover.

Brytermodell uten lás (varierer fra land til land):

Til igangsetting av elektroverktoyet ma du skyve pa-/av-bry- teren 4 fremover og trykk den deretter.

Til utkobling av elektroverktoyet slipper du pa-/av-bryteren 4.

Kontroller slipeverktoyene for brisk. Slipeverktyet ma vare feilfritt montert og kinne dreie seg fritt. Utfor en provekjoring pa minst 1 minut uten belastning. lkke brisk skadee, urunde erller vibererende slipeverktoy. Skadee slipeverktoy kan brekke og forarsake skader.

Tilbakeslagsutkoping

Ved plutselig turtallreduksjon, f.eks. blokkering i kappesnittet, avbrytes motorens strømtilførselektronisk.

Til ny igangsetting setter du pa-/av-brytere 4 i utkoplet posisjon og slar elektroverktayet paigjen.

Beskyttelse mot ny innkoping

Beskyttelsen mot ny innkobling forhindrer en ukontrollert starting av elektroverktoyet etter at strommen var borte.

Til ny igangsetting setter du pa-/av-bryteren 4 i utkoplet posisjon og slar elektroverktoyet paigjen.

Startströmbegrensing

Den elektroniske startstrømbegrensningen begrenser effekten ved innkobling av elektroverktøyet og muliggjør drift med en 16 A-sikring.

Merk: Hvis el-verktoyet gär med fullt turtall rett eretter innkop-lingen, er det feil pa startstrombegrensningen, beskyttelsen mot ny innkopling og tilbakeslagsutkoplingen. Elektroverkt-yet ma straks sendes inn til kundeservice, adresser se av-snittet «Kundeservice og rädgivning vedbru>.

Konstantelektronikk

Informasjonene i nedenstående tabell er anbefalte verdier.

Material	Anvendelse	Innsatsverktøy	Posisjon stillhjul 3
Metall Fjerning av maling Slipskive 2 - 3
Tre, metall Børsting, rustfjerning Stålborste/slipskive 3
Metall, stein Sliping Slipskive 4 - 6
Metall Grovsliping	Slipskive 6
Stein	Kapping	Kappesike og føringssleide(kapping av stein er kun tilatt med føringssleide)	6

Arbeidshenvisninger

Vær forsiktig nár du lager slisser i bærende vegger, se avsnittet «Informasjoner om statikk».
Spenn verktøyet inn, hvis det ikke ligger godt fast med sin egen vekt.
Ilke belast elektroverktøyer sa sterkt at det stanser.
La elektroverktoyet gánoen minutter i tomgang etter sterk belastning for avkjole det.
Ike ta pà splice- og kappeskivene fér de er avkjolt. Ski- vene blir svært varme i Iopet av arbeidet.
Ikke bruk elektroverktoyet med et kappestativ.

Grovsliping

Bruk aldri kappeskiver til grovsliping.

Elektroverktyet ma alltid fores med motgaende bevegelser.Det erellers fare for at dentrykkes ukontrolert utav sittet.

Ved kapping av profiler og firkantrør bør du starte pa det minste tverrnittet.

Kapping av stein

Ved kapping i stein ma du sorge for en tilstrekkelig stovavsuging.
Bruk en stovmaske.
ElektroverktoyetmA kun brukes til torrskjaering/torrsliping.

Ved bruk av avsugdekselet til kapping med forghingsleide 21
mä støvsugeren vare godkjent til avsuging av steinstov.
Bosch har egnede stvsgere.

Slā pá elektroverktóyet og sett det med fremre del av foringsleiden pa arbeidsstykket. Skyv elektroverktóyet fremover med middels sterk kraft som er tilpasset materiaielet som skal bearbeides.

Informasjoneromstatikk

Slisser i hovedvegger ma tilsvare standard DIN 1053 del 1 el-ler nasjonale bestemmelser.

Disse forskriftene skal absolut overholds.

Service og vedlikehold

Vedlikehold og rengjering

Fare alle arbeider pa elektroverktoyet utfores ma stopelet trekkes ut av stikkontakten.
Hold elektroverktoyet og ventilasjonsspaltene alltid rene, for a kunne arbeide bra og sikkert.
Ved ekstreme bruksvilkar ma du om mulig alltid bruke et avsugsanlegg. I slike tilfeller blaser du ventilasjonsspaltene ofte rene, og kobler til en jordfeilbryter (PRCD). Ved bearbeidelse av metall kan det sette seglededyktig stov innie i elektroverktoyet. Beskyttelsesisola-sjonen til elektroverktoyet kan innskrenkes.

Hvis det er nadvendig á skifte ut tilkoplingsledningen, ma dete gères av Bosch eller Bosch-serviceverksteder, sik at det icike oppstar fare for sikkerheten.

Tilbehoret ma lagres og behandles med omhu.

Kundeservice og rådgivning ved bruk

Kundeservicen svarer pà dine spørsmål om reparasjön og vedlikehold av produktet samt om resvedeleler. Sprengskisser og informasjon om resvedeler finner du ogsa pa:

www.bosch-pt.com

Bosch radjgivningssteamethjelper deg gjerne ved sporsmal an gaende vare produkter og deres tilbehør.

Ved alle forespørsler og reservedelsbestillinger ma du oppgi det 10-sifrede Produktnummeret som er angitt pa Produktets typeskitt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks:64878955

Deponering

Elektroverktøy, tilbehør og emballasje ma leveres inn til miljøvennlig gjenvinning.

Elektroverktoy mA sekskastes i vanlig soppel!

Kun for EU-land:

Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke longer kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholdes.

100 | Suomi

Suomi

Turvallisuusohjeita
