BRUKSANVISNING GWS 15-125 CISTH Professional BOSCH

Allmanna sakerhetsanvisningar for elverktyg

VARNING

Läs noga igenom alla sakerhetsanvis- ningar och instruktioner.Felsom uppSTAR

till foljd av att sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstot, brand och/eller allvariga personskador.

Forvara alla varningar och anvisningar for framtida bruk. Nedan anvant begrepp "Elverktyg" hänfor sig till natdrivna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

Arbetsplatssakerhet

Häll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dalgigt belyst arbetsomrade kan leda till olyckor.
Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet aller gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avstand. Om du störs av obehöriga personer kan du forlora kontrollen over elverktyget.

Elektrisk sakerhet

Elverktygets stickpropp maste passa till vagguttaget. Stickproppen far absolut inte forandras. Anvand inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oforandrade stickproppar och passande vagguttag reducera rasken for elstot.
Undvik kroppskontakt med jordade ytor som t. ex. ror, varmeelement, spisar och kylskap. Det finns en storre risik for elstot om din kropp ar jordad.
Skydda elverktyget mot regnoch vata. Tranger vatten in iett elverktyg okar risken for elstot.
Missbruka inte natsladden och använd den inte for att bärä eller hänga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Häll natsladden pa avstand frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risiken for elstöt.
När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar avsedda for utomhusbruk. Om en lamplig forlängningssladd for utomhusbruk används minskar risken for elstöt.
Användettfelströmskyddomdetinteärmöljittattundvikaelverktygetsanvändningifuktigmiljo.Felströmskyddetminskarrisikenforelstot.

Personsakerhet

Var uppmarksam,kontrollera vad du gor och anvand elverktyget med fornuft. Anvand inte elverktyg narr du artrott ellomduarverkad av droger,alkohol eeler mediciner.Under anvanding v elverktyg kan aven en kort ouppmarksamhet leda till allvarliga kroppsskador.

Bär alltid personlig skyddsutrustning och skyddsglasögon. Använding av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria sakerhetsskor, skyddsjalm och hörsvskydd reducerar alltefter elverktygets typ och använding risiken for kroppsskada.
Undvik oavsiktlig igangsattning. Kontrolera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp erler bar elverktyget. Om du bar elverktyget med fingret pa stromstallaren erer ansluter pakopplat elverktyg til natstrommen kan olycka uppsta.
Tabortalla inställningsverktyg och skruvnycklar innan du kopplar pa elverktyget. Ett verktyg ell er nyckeli en roterande component kan medfora kroppsskada.
Undvik onormala kroppställningar. Se till att du stär stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i oyanttade situationer.
Bär lämpliga arbetskläder. Bär inte söst hängande kläder eller smycken. Håll haret, kläderna och handskarna på avstand frän rörliga delar. Lõst hängande kläder, langt帽子 smycken kan dras in av roterande delar.
När elverktyg används med dammutsugnings- och-uppsamlingsutrustning, se till att dessa ar ratt monterade och används på korrekt satt. Använding av dammutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

Overbelasta inte elverktyget. Använd for aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och sakrare inom angivet effektomrade.
Ett elverktyg med defekt strömställare fär inte langre användas. Ett elverktyg som inte kan koplas in erler ur ar farligt och maste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet innan installingar utfors, tillbehorsdilar byts ut ell er leverktyget lagras. Denna skyddsatgard forhindrar oavsiktlig inkoppling av elverktyget.
Forvara elverktygen oatkomliga for barn. Lat elverktyget inte anvandas av personer som inte ar fortrognamed dess anvanding aller inte lastenna anvisning.Elverktygen ar farliga om de anvands av oerfarna personer.
Skot elverktyget omsorgsfull. Kontrollera att rorliga komponente fungerar felfritt och inte karvar, att komponente inte brustit aller skadats; orsaker som kan leda till att elverktygetsFUNKERPANKAKS menigt. Lat skadade delar repareras innan elverktyget tas i brutk.Manga olcykor orsakas av daltigt skotta elverktyg.
Häll skärverktygenskarpa och rena. Omsorgsfullt sköttä skärverktyg med skarpa eggarkommen inte sä lätt i kläm och gar lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på att satt som det inte ar avsett für kan farliga situationer uppsta.

84 | Svenska

Service

Lat endast kualificerad fackpersonal reparera elverkyget och endast med originalreservdlar. Detta garantar er ar att elverkygets sakerhet upratthalls.

Sakerhetsanvisiningar for vinkelslipar

Gemensamma sakerhetsanvisningar for slipning, sandpappersliping, arbenen med stalborste, polering och kapslipning

Detta elverktyg kan anvandas som slipmaskin med slipskiva, slipppper, stalborste och kapslipskiva. Beakta alla sakerhetsanvisningar, instructuerion, illustrationer och data som foljer med elverkyget. Om nedanstende anvisningar ignoreras finns risk for elstot, brand och/eller allvarliga personskador.
Detta elverktyg ar inte lampligt for polering. Om elverktyget anvands for arbeten det inte ar avsett for, kan farligasituationer och kroppsskador uppsta.
Använd inte tillbehör som tillverkaren inte uttryckligen godkänt och rekommenderat for detta elverktyg. Åven om tillbehör kan fästas på elverktyget finns det ingen garanti for en saker användning.
Insatsverktygets tillata navarthal maste atminstone motsvara det pa elverktyget angivna Hogsta varvtalet. Tillbehor med en hogre rotationshestiget kan brista och slungas ut.
Insatsverktygets ytre diameter och tjocklek maste motsvara elverktygets dimensioner. Feldimensione rade insatsverktyg kan inte på betryggande satt avskärmas och kontrolleras.
Insatsverktyg med gänginsats maste passa exakt till slipspindelns ganga. Vid insatsverktyg som monteras med flans maste insatsverktygets hal diameter passa till flansens infastningsdiameter. Insatsverktyg som inte exakt passar till elverktyget roterar ojemnt, vibrarer kraftigt och kan leda till att du forlorar kontrollen over verktyget.
Använd aldrig skadade insatsverktyg. Kontrolera fore varje använding insatsverktygen som t. ex. slipskivor avseeende splitterskador och sprickor, silprondeller avseende sprickor repor erller kraftig nedslitting, stalborstar avseeende losa erller brustna tradar. Om elverktyget aller insatsverktyget skulle falla ned kontrollera om skada uppstatt erller montera ett oskadat insatsverktyg. Du och andra personer i narheten ske after kontroll och montering av insatsverktyg stalla er utanfor insatsverktygets rotationsradie och sedan lata elverktyget roteren en minut med hogsta varvtal. Skadade insatsverktyg gär i de flesta fall sonder videnna provkorning.
Använd personlig skyddsutrusting. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddglasogon. Om sä behovs, använd dammftermask, hörskelskydd, skyddshandskar eller skyddsförkläde som skyddar mot sma utslungade slip- och materialpartiklar. Ögonen sca skyddas mot utslungade främnde partiklar som kan uppsta under arbetet. Damm- och andnings

skydd maste kunna filtrera bort det damm som eventuelt uppstar under arbetet. Risk finns for horselskada under en langre tids kraftigt buller.

Set till att obehöriga personer hälls på betryggande avständ frän arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddusutrustning. Brottstycken frän arbetsstychet aller insatsverktygen kan slungas ut och orsaka persorskada även utanfor arbetsområdet.
Häll fast verktyget endast vid de isolerade greppytorna när arben utförs pa ställen där insatsverktyget kan skada dolda elledninger erller egen natsladd. Kontakt med en spanningsforande ledning kan satta maskinens metalldilar under spanning och leda till elastöt.
Häll natsladden på avstand frän roterande insatsverktyg. Om du forlorar kontrollen over elverktyget kan natsladden kapas eller dras in varvid risk finns for att din handller arm dras mot det roterande insatsverktyget.
Lagg aldrig bort elverktyget innan insatsverktyget stannat fullstandigt. Det roterande insatsverktyget kan komma i beroring med underlaget varvid risk finns for att du forlorar kontrollen over verktyget.
Elverktyget fär inte rotera när det börs. Kläder kan vid tillfällig kontakt med det roterande insatsverktyget dras in varvid insatsverktyget dras mot din kropp.
Rengor regelbundet elverktygets ventilationsopp ningar.Motorflakten drar in dammi huset och en kraftig anhopning av metalldamm kan orsaka fariga elstrommar.
Använd inte elverktyget i Narheten av brannbara material. Risk finns for att gnistor anteander materialet.
Använd inte insatsverktyg som kräver flytande kylme-del. Vatten eller andra kylvåtskor kan medfora elstöt.

Varningforbakslag

Ett bakslag ar en plotslig reaktion hos insatsverktyget naret. ex. slipskivan, sliprondellen, stalborsten hakar upp sigller blockerar.Detta leder till abrupt upbbromsning av det roterande insatsverktyget.Harvid accelererar ett okontrolerat elverktyg mot insatsverktygets rotationsriftninq vid inklamningsstallet.
Om t. ex. en slipskiva hakar upp sig aller blockerar i arbetstystcket kan slipskivans kanti arbetstystcket klammas fast varvid slipskivan bryts sonder erller orsakar bakslag.Slipskivan rog nu mot eller bort fran anvandaren beroende pa skivans rotationsraktninq vid inklamningsstallet.Harvid kan slipskivor aven brista.
Bakslag uppstãr till foljd av missbruk erller felaktig hante- ring av elverktyget. Detta kan undvikas genom skyddsat- garder som beskrivs nedan.
Häll stadigt i elverktyget amat kroppen och armarna i ett lage som ar lampligt for att motsta bakslagskrafter. Använd alltid stödhandtaget for bösta möjiga kontroll av bakslagskrafter och reaktrionsmoment vid start.
Användaren kan genom lampliga forsiktighetsatgärder bättre behärska baklags- och reaktrionskrafterna.
Häll alltid handen på betryggande avständ frän det roterande insatsverktyget. Insatsverktyget kan vid ett bakslag g mot din hand.

Svenska 85

Undvik att hälla kroppen inom det område elverktyget videttbakslag ror sig.Bakslaget kommer att driva elverk- tyget i motsatt riktning till slipskivans rorelse vid inkläm- ningsstallet.
Var särskilt forsiktig vid bearbetning av horn, skarpa kanter osv. Hall emot sa att insatsverktyget inte stud-sar ut fran arbeitsstycket allerkommen i klam. Pahorn, skarpa kanter ull vid studsning tenderar det roterande insatsverktyget att komma i klam.Detta kan leda till att kontrollen forloras ull att bakslag uppstar.
Använd aldrig kedje-ller tandade sagklingeror. Dessa insatsverktyg orsakar otaett bakslag erlorlust av kon-trollen over elverktyget.

Speciella varningar for slipning och kapslipning

Använd endast slipkroppar som godkänts for aktuellt elverktyg och de sprängskydd som ar avsedda for dessa slipkroppar. Slipkroppar som inte ar avsedda for aktuellt tryckluftverktyg kan inte på betryggande satt skyddas och ar)därfor farliga.
Skalade slipskivor maste monteras sa att skivans slipyta inte skjuter ut over sprangskyddskantens plan. En felaktigt monterad slipskiva som skjuter ut over sprangskyddets plan kan inte smorjas i tillracklig grad.
Sprangskyddet mäste monteras ordentigt pa elverktyget och vara infast sa att högsta möjiga sakerhet uppnas, dvs den del av slipkroppen som ar vänd mot användaren mäste vara skyddad. Sprangskyddet sk a skydda användaren mot brottstycken, tillfällig kontakt med slipkroppen samt gnistor som kan antanda kläderna.
- Slipkroppar fär användas endast for rekommenderade arbeten. T. ex.: Slipa aldrig med kapskivans sidoyta. Kapskivor ar avsedda for materiallawerkning med skivans kant. Om tryck frän sidan utövas mot slipkroppen kan den spricka.
For vald slipskiva ske alltid oskadade spannflansar i korrekt storlek och form anvandas. Lämpla flansar stoder slipskivan och reducerar salunda risken for slipskvibrott. Flansar for kapskivor och andra slipskivor kan ha olika utseende och form.
Använd inte nedslitna slipskivor frän större elverktyg. Slipskivor for större elverktyg ar inte konstruerade for de mindre elverktygens högre varvital och kan davon spricka.

Andra speciella sakerhetsanvisningar for kapslipining

Set till att kapskivan intekommen i klam och att den inte utsatsforhogtmottryck.Forsokinte skara fordjupt. Om kapskivan overbelastas okar dess pafrestning och risk finns for att den snedvrids aller blockerar som sedan kan resultera i bakslag eller slipkroppsbrott.
Undvik omradet framfor och bakom den roterande kapskivan. Om du for kapskivan i arbetsstyetck bort fran kroppen kan i handelse av ett bakslag elverktyget med roterande skiva slungas mot din kropp.
Om kapskivankommen i klam ell er arbetet avbryts, koppla fran elverktyget och hall det lugnt tills skivan stannat fullstandigt. Forsok aldrig dra ut en roterande

kapskiva ur skärspåret dà detta kan leda till bakslag. Lokalisera och atgårda orsaken for inklamning.

Koppla inte ater pa elverktyget om det sitter i arbetsstycket. Lat kapskivan uppnà fullt varvital innan den forsiktigt fors in i skärspåret for fortsett kaping. I annat fall kan skivan haka upp sig, hoppa ur arbetsstycket erler osaka bakslag.
For att reducera risken for ett bakslag till foljd av inklamd kapskiva skivor och andra stora arbetsstycken stodas. Stora arbetsstycken kan bogjas ut till foljd av hog egenvikt. Arbetsstcycket maste darrfor stodas pa bada sidorna bade i narheten av skarsparet och vid kanten.
Var specielt forsiktig vid "fickkapning" i dolda omrden som t. ex. i en fardig vagg. Där risk finns att kapskivankommen i kontakt med gas- eller vattenledninger,elledninger erler andra foremal som kan orsaka bakslag.

Speciella sakerhetsanvisiningar for sandpapperssslipning

Använd inte für stora slippapper, se tillverkarens uppgifter om slippappperets storlek. Slippapper som star ut over sliprondellen kan leda till personskada, blockera, rivas sönder aller också orsaka bakslag.

Speciella sakerhetsanvisiningar for arbeten med tradborstar

Observera att tradborstar även under normal använding forlorar tradbitar. Overbelasta inte stälborsten med für högt anliggningstryck. Utslungade tradbitar kan lätt tränga in genom kläder och/eller i huden.
När sprängskydd användsör man se till att sprängskydet och tradborsten inte berör varandra. Tallrikar-nas och koppborstarnas diameter kan till foljd av anligg-ningstryck och centrifugalkrfter oka.

Extra sakerhetsanvisningar

Bär skyddsglasögon.

Använd lampliga detektorer for att lokalisera dolda for sörnjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt.
Lás upp strömställaren och ställ den i Frán-laget om strömförsörjningen avbryts t. ex. vid strömavbrott eller narr stickproppen frankopplas. Detta hindrar en okontrollerad Återstart av verktyget.
Beror inte slip- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket heta.
Sakra arbetsstycket. Ett arbetsstycke som ar fastspant i en upspanningsanordning erer ett skruvstycke halls sakrare an med handen.

86 | Svenska

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla sakerhetsanvis- ningar och instruktioner. Fel som uppSTAR till foljd av att sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstot, brand och/eller allvarlga persorskador.

Fäll upp sidan med illustration av elverktyget ochhall sidan uppfälld nár du laser bruksanvisingen.

Ändamälsenig användning

Elverktyget ar avsett for kaping, grovslipning och borstning av arbetsstycken i metall och sten utan vattentillforsel.

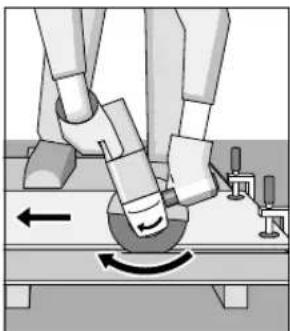

Vid kaping av metall med bundna slipmedel maste ett specielt sprängskydd anvandas.

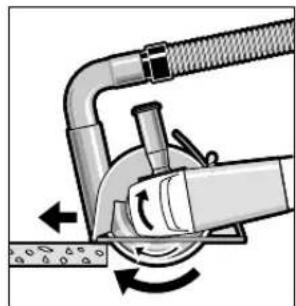

Vid kaping i sten ordna med dammutsugning till den grad det behoys.

Med godkanda slipverktyg kan elverktyget aven anvandas for slipning med sandpapper.

Illustrerade komponenter

Numreringen av komponenterna hanvisar till illustration av elverktyget pa grafiksida.

1 Upplasningsspak for sprangskydd
2 Spindelläsknapp
3 Stallratt varvitalsforval

(GWS 15-125 CIEH/GWS 15-125 CITH)

4 Strömställare Till/Frán
5 Stödhandtag (isolerad greppyta)
6 Slipspindel
7 Sugkapa for slipning
8 Stödlflans med O-ring
9 Hardmetallkoppskiva

10 Spannmutter

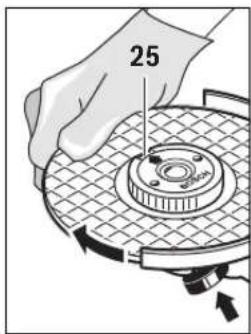

11 Snabbspannmutter SDS-clic
12 Sprangskydd for slipning
13 Slipskiva
14 Sprängskydd for kapning
15 Kapskiva
16 Handskydd
17 Gummisliprondell
18 Slipppper
19 Rundmutter
20 Koppborste*
21 Sugkapa for kaping med styrslid
22 Diamantkapskiva
23 Handgrepp (isolerad greppyta)
24 Vridriktningsipil pa slipspindeln

'I bruskanvisingen avbildat och beskrivet tillbehör ingå inte i standardleveransen. I värt tillbehörssprogram beskrivs allt tillbehör som finns.

Tekniska data

Vinkelslip	GWS ...	15-125 CIH	15-125 CIEH	15-125 CITH	15-125 CISTH	15-150 CIH
Produktnummer	3601 ... H30 2..		H30 3..	H30 4..	H30 7..	H30 5..
		H30 C..	H30 D..	H30 E..	H30 G..	H30 F..
Uptagen märkeffekt	W	1500	1500	1500	1500	1500
Avgiven effekt	W	860	860	860	860	860
Märkvarvatal	min-1	11000	11000	9300	7500	9300
Område für varvtalsinställning	min-1	-	2800 - 11000	2800 - 9300	-	-
max. slipskivsdiameter	mm	125	125	125	125	150
Slipspindelgänga		M 14	M 14	M 14	M 14	M 14
max. gängländ ppmilispindeln	mm	22	22	22	22	22
Baklagsfränkoppling		●	●	●	●	●
Skydd mot oavsiktlig Återstart		●	●	●	●	●
Startströmsbegränsning		●	●	●	●	●
Konstantelektronik		●	●	●	●	●
Varvitalsföral	-		●	●	-	-
Vikt enligt EPTA-Procedure01:2014
- med vibrationsdämpande stödhandeltag	kg	2,5	2,5	2,5	2,5	2,6
- med standardstödhandeltag	kg	2,4	2,4	2,4	2,4	2,5
Skyddsklass		II/II	II/II	II/II	II/II	II/II

Uppgifterna galler for en markspanning pa [U] 230 V. Vid avvikande spanning och for utforanden i vissa lander kan uppgifterna variera.

Svenska 87

Buller-/vibrationsdata

Bullernivāvara de fornmedlas enligt EN 60745-2-3.

Maskinens A-vagda ljudniva upnpar it typiska fall: Ljudtrycksniva 91 dB(A);ljudeffektniva 102 dB(A).Onoggrannhet K = 3dB

Använd hörskyskydd!

Totala vibrationsemissionsvarden a_h (vektorsumma ur tre riktninger) och onoggrannhet K framtaget enligt EN 60745-2-3:

Ytslipning (skrubbning): a_h = 9m / s^2 K = 1,5m / s^2 Slipning med slipblad: a_h = 5m / s^2 K = 1,5m / s^2

Mätningen av den vibrationsniva som anges ienna anvisning har utförts enigt en matmetod som ar standardiserad i EN 60745 och kan anvandas vid jamforelse av olica elverktyg. Matmetoden ar även lamplig for preliminar bedomning av vibrationsbelastningen.

Den angivna vibrationsnivan representar den huvudsakliga anvandingen av elverktyget. Om daremot elverktyget anvands for andra andamal, med olica tillbehor, med andra insatsverktyg erle inte underhalleits ordentigt kan vibrationsnivan avvika.Harvid kan vibrationsbelastningen under arbetserioden oka betydligt.

For en exakt bedomning av vibrationsbelastningen bor även de tider beaktas nar elverktyget ar frankopplat ull er igang, men inte anvands. Detta reducerar tydligt vibrationsbelastninger for den totala arbetsperioden.

Bestam extra sakerhetsatgärder for att skydda operatoren mot vibrationernas inverkan t. ex.: underhall av elverktyget och insatsverktygen, att halla händerna varma, organisation av arbensforloppen.

Montage

Montering av skyddsutrustning

Dra stickproppen ur nätuttaget innan arbeten utfors pa elverktyget.

Anvisning: Om slipskivan brustit under drift aller stodanord- ningarna pa spangskyddet/elverktyget skadats, maste berorda delar/elverktyget bytas ut erler for service skickas till en serviceverkstad, for adresser se avsnittet"Kundtjanst och anvandarrdgivning".

Sprängskydd for slipning

Satt up sprängskydet 12 pa spindelhalsen som figuren visar. Sprangskydets triangelnockar maste ligga mot respektive markeringar pa vaxelhuvudet.

Tryck fast sprängskyddet 12 pa spindelhalsen tills sprängskydets flans ligger an mot elverktygets flans och vrid sedan sprängskyddet tills det hörbart snapper fast.

Anpassa sprängskyddet 12 till den ställning arbetet kraver. Tryck upplasningsspaken 1 uppat och vrid sprängskyddet 12 till onskat Lage.

Ställ in sprängskyddet 12 sa att gnistor inte sprutas mot användaren.
Att vrida sprängskyddet 12 fär endast vara möjlgnt nar upplasningsspaken 1 paverkats! Iannat fall fär elverktyget absolutinte langre användas och maste lamnas in till kundservicen for kontroll.

Anvising: Kodnockarna på sprängskyddet 12 garantarar att endast det sprängsyydd kan monteras som passar till elverktyget.

Sprängskydd for kapning

Vid kaping med bundna slipmedel använd alltid sprängskyddet 14.
Vid kaping i sten ordna med dammutsugning till den grad det behovs.

Sprängskyddet for kapning 14 monteras på samma satt som sprängskyddet for slipning 12.

Sugkapa for kapning med styrslid

Sugkapa for kaping med styrslid 21 monteras pa somma satt som sprangskyddet for slipning 12.

Sugkapa for slipning

For uppsamling av dammet vid slipning av farg, lack och plast med hardmetallkoppskivor 9 erer gummisliprondeller 17 med slippapper 18 kan utsugningshuven 7 anvandas. Utsug ningshuven 7 far inte anvandas vid bearbetning av metall. Till utsugningshuven 7 kan en lamplig Bosch dammsugare anslutas.

Utsugningshuven 7 ar monterad som sprangskyddet 12. Borstkranen kan bytas ut.

Stöhandtag

Anvand alltid elverktyget med stodhandtag 5.

Skruva fast stodhandtaget 5 i relation till arbetssatt till hoger erller vänster om växelhuset.

Handskydd

For arbeten med gummisliprondellen 17 ell er med koppborste/skivborste/lamellslipskiva skall alltid handskyddet 16 monteras.

Fäst handskyddet 16 med stödhandtaget 5.

Montering av slipverktyg

Dra stickproppen ur natuttaget innan arbenet utforsp elverktyget.
Berir inte slip- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket heta.

Rengör slipspindeln 6 och alla delar som skall monteras.

Tryck for fastspanning och lossning av slipverktyg spindellasknappen 2 for blockering av slipspindeln.

Tryck ned spindellasknappen endast när slipspindeln star stilla. Iannat fall kan elverktyget skadas.

88 | Svenska

Slip-/kapskiva

Beakta slipverktygens dimensioner. Centrumhålet maste passa till stödländsen. Använd inte reducerstycken eller adaptor.

Kontrolera vid använding av diamantkapskivor att rotationspilen pa diamantkapskivan och elverktygets rotation overensstämmer (se rotationsvil pa vaxelhuset).

Ordningsfoljden vid montering visas på grafiksidan.

For infastning av slip-/kapskivan skruva upp spannmuttern 10 och dra sedan fast den med tvastiftsnyckeln, se avsnittet "Snabbspannmutter".

Kontrollera after montering och fore start av slipverktyget att det monterats pa ratt satt och kan rotera fritt. Kontrollera att slipverktyget inte berör sprängskyddet aller andra delar.

I stödlänsen 8 ar kring centreransaten en plastdel (O-ring) insatt. Om O-ringena sknas aller ar skadad maste stödlänsen 8 fore fortssatt användning ovillkorligen bytas.

Lamellslipskiva

For arbeten med lamellslipskiva ske handskyddet 16 monteras.

Gummisliprondell

For arabeten med gummisliprondell 17 ske handskydet 16 monteras.

Ordningsfoljden vid montering visas på grafiksidan.

Skruva pa rundmuttern 19 och dra fast med tvastiftsnyckeln.

Koppborste/skivborste

For arabeten med koppborste eller skivborste sha handskyddet 16 monteras.

Ordningsfoljden vid montering visas på grafiksidan.

Koppborsten/skivborsten mäste kunna skruvas upp på slipspindeln sa langt att den ligger stadigt an mot slipspindelflansen vidändan på slipspindelgängan. Spann fast koppborsten/skivborsten med fast skruvnckel.

Snabbspannmutter SDS-clic

För snabbt och enkelt byte av slipverktyg utan hjälp av verktyg kan i stället for spannmuttern 10 snabbspannmuttern 11 användas.

Snabbspannmuttern 11 farr endast anvandas for slip- och kapskivor.

Använd endast felfri, oskadad snabbsppannmutter 11.

Se vid paskruvning till att texten pa snabbspannmuttern 11 inte ligger mot slipskivan; pilen maste vara riktad mot indexmarkt 25.

Tryckp spindelns lasknapp 2 for lasning av slipspindeln. For atdragnig av snabbspannmuttern vrid slipskivan kraftigt medurs.

En ordentligt fastspänd och oskadad snabbspannmutter kan for hand s nar den räfflade ringen vrids moturs. Lossa aldrig en hartsittende snabbspannmutter med tang utan använd flansmutternyckeln. Lagg an flansmutternyckeln som bilden visar.

Tillatna slipverktyg

Alla de slipverktyg som anges i denna bruksanvisning kan anvandas.

Det tillata varvtalet [min^-1] resp. periferihastigheten [ / ] hos anvant slipverktyg maste minst motsvara uppgifterni tabellen nedan.

Beakta darfor tillatna varvthal resp. periferihastigheter pa slipverktygets etikett.

	max. [mm]		[mm]
	D b d [min]			1234567890
b	115	7	22,2	11000 80
	125	7	22,2	11000 80
	150	7	22,2	9300 80
D	115	-	-	11000 80
	125	-	-	11000 80

7530M141100045

Svenska 89

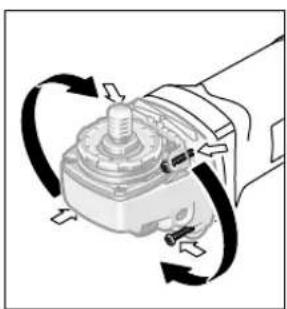

Svängning av växelhuvudet

Dra stickproppen ur nätuttaget innan arbeten utfors pa elverktyget.

Du kan vrida vaxelhuvudet i steg om 90^ .Detta medger att stromstallarenkan stallas i ett for hanteringen gynnsamt lage,t.ex.for kapning med sugkapa och styrslid 21 erler for vansterhanta. Skruva helt bort de 4 skruvarna.Svang vexelhuvudet forsiktigt utan

att tabortdetfranhusettilonskatlage.Draaterfastde 4skruvarna.

Damm-/spanutsugning

Dammet fran material som t. ex. blyhaltig malning, vissa traslag, mineraler och metall kan vara halsovadigt. Beröring erler inandninq av dammet kan orsaka allergiska reak-tioner och/eller andningsbesvar hos användaren ell per-seron som uppehaller sig i narhen. Vissa damm fran ek eller bok anses vara cancerogena, spe-cielt d i forbindelse med tillsatsammen for trabehandling (kromat, trakonserveringsmedel). Endast ykesman fār bearbeta asbesthaltigt material.

• Använd om möjlig en für materialet lamplig dammut-sugning.
• Set till att arbetsplatsen ar vãl ventilerad.
  -VirekommendererettandningsskyddifilterklassP2.

Beakta de foreskrifter som i aktuellt land gäller for bearbetat material.

Undvik dammanhopning pa arbetsplaten. Damm kan latt sjalvantandas.

Drift

Driftstart

Beaktnatspanningen! Kontrolera att stromkallans spanning overensstammer med uppgifterna pa elverktygets typskyl. Elverktgy markta med 230 V kan aven anslutas till 220 V.

När elverktyget används pa mobila generator som inte forfogar over tillräckliga effektreserver erller som saknar lamplig spanningsreglering med startströmsforstärkning kan effektforlust erller otypiskt beteende uppsta vid inkoppling.

Kontrollera att generatorn ar lamplig for aktuell anvandning och speicielt dess natspanning och -frekvens.

In- och urkoppling

For att spara energia, koppla pa elverktyget endast nar du vill anvanda det.

Skjut for start av elverktyget stromstallaren Till/Fran 4 framat och tryck sedan ned den.

For lásning av den nedtryckta strömtställaren Till/Fræn 4 skjut stromställaren Till/Fræn 4ytterligare framát.

För elverktygets frankoppling slapp stromställaren Till/Frän
4 aller om den ar lask tryck helt kort pa stromställaren Till/Frän
4 och slapp den igen.

Strömställare utan lásning (krav i vissaaland):

Skjut for start av elverktyget stromstallaren Till/Fran 4 fram at och tryck sedan ned den.

For frankoppling av elverktyget slapp stromstallaren Till/Fran 4.

Kontrollera slipverktygen innan de tas i bruk. Slipverktyget maste vara felfritt monterat och kunna rotera fritt.Provkor minst under 1 minut utan belastning. Anvand inte skadade, orunda eller vibrerande slipverktyg.Skadade slipverktyg kan spricka och orsaka personskada.

Baklagsfränkoppling

Vid plotsligt varvitalsfall t. ex. blockering i kapspåret avbryter elektroniken strommat- ningen till motorn.

For aterstart stall stromstallaren Till/Fran 4 i frankopplingslage och koppla pa nytt pa elverktyget.

Skydd mot oavsiktlig Återstart

Aterstartskyddethindrar elverktyget frann att okontrollerat startafterett stromavbrott.

För Återstart ställ stromställaren Till/Frän 4 i frankopplingslåge och koppla pa nytt pa elverktyget.

Startströmsbegränsning

Den elektroniska startströmsbegränsaren begränsar effekten vid inkoppling av elverktyget och)därfor kan en 16 A sakring användas.

Anvisning: När elverktyget genast vid inkoppling kör igang med fullt varvtil fungerar inte langre startströmsbegränngen, Återstartskyddet och baklagsfränkopplingen. För service maste elverktyget lamnas in till en serviceverkstad, for adresser se avsnittet „Kundtjanst och användarrädgivning".

Konstantelektronik

Den inbyggda elektroniken häller maskinens varvtil i det när-maste konstant även pa tomgang och under belastning och garanterar en jämn arbetseffekt.

90 | Svenska

Varvitalsforval (GWS 15-125 CIEH/GWS 15-125 CITH)

Med ställratten varvitalsforval 3 kan önskat varvital valjas även under drift.

Vardena i tabellen nedan ar riktvarden.

Material	Användning	Insatsverktyg	Ställrattens 3läge
Metall Avlågsna fãrg Slippapper 2 - 3
Trä, metall Borsta, avlågsna rost Koppborste, slippapper 3
Metall, sten Slipa Slipskiva	4 - 6
Metall Skrubbning	Slipskiva	6
Sten	Kapning	Kapskiva och styrläde(kapning av sten tillåten endast med styrläde)	6

Arbetsanvisningar

Var forsiktig vid spärning i barande vaggar, se stycket "Statiska anvisningar".
Spann fast arbetsstychet om det inte ligger stadigt på grund av egen vikt.
Belasta inte elverktyget till den grad att det stannar.
- Om elverktyget använts under hög belastning lát det gå nagra minuter på tomgang for avkylning av insatsverktyget.
Berö inte slip- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket heta.
Elverktyget fär inte användas med ett kapbord.

Skrubbning

Anvand aldrig kapskivor for skrubbing.

Vid skrubbing kan basta arbetsresultat upnpas vid en installningsvinkel pa 30^ till 40^ . Forflyta elverktyget med mattligtryck fram och tillbaka. Harvid blir arbetsstycket inte for hett,missfargas inte och det bildas inte heller spar.

Lamellslipskiva

Med lamellipskiva (tillbehör) kan även kupiga ytor och profi-ler bearetas.

Lamellslipskivorna har en betydligt langre livslangd,lagre Ijudniva och lagre sliptemperaturer an vanlga slipskivor.

Kapning av metall

Vid kaping med bundna slipmedel anecd alltid sprangskyddet 14.

Vid kapslipning mata fram elverktyget med mattlig och en till materialet anpassad hastiget. Tryck inte mot kapskivan, den fär inte heller snedställas aller oscilleras.

Bromsa inte upp kapskivor med tryck frän sidan.

Elverktyget sca alltid foras imatningsriktningen. Iannat fall finns risk for att det okontrolerat trycks ur skarsparet.

Vid kapning av profiler och fyrkantsrö ragg an kapskivan vid det minsta tvarsnittert.

Kapning av sten

Vid kaping i sten ordna med dammutsugning till den grad det behovs.
Bär dammskyddsmask.
Elverktyget fär användas endast for torrkärning/torsslipning.

Anvand for kapning av stenmaterial lampligast en diamant-kapskiva.

När en sugkäpa används for kapning med styrslid 21 maste dammsugaren vara godkänd for utsugning av stendamm. Bosch erbjuder lampliga dammsugare.

Koppla pa elverktyget och lagg an det med styrsladens framre del mot arbetstcyket. Mata fram elverktyget med mattlig och en till materi- alet anpassad hastiget.

När mycket härda material bearbetas som t. ex. betong med hög kiselhalt kan diamantkapskivan overhettas och skadas. En gnistkrans som roterar kring diamantkapskivan ar ett tyd-ligt tecken pa overhettning.

Avbryt i detta fall kapingen och lat diamantkapskivan for avkylning en kort stund gpa tomgang med hogsta varvral.

Tydligt reducerad sleiffekt och en gnistbildning runtom ski-van ar tecken pa att diamantkapskivan forlorat skarpan.

Genom korta skär i nitande material, t. ex. kalksandsten, kan diamantkapskivan Åter skärpas.

Statiska anvisningar

Spar i barande vaggar bor utforas enigt standard DIN 1053 del 1 aller landsspecifka bestammelser.

Dessa foreskrifter ske foljas. Planera kapsnitten i smrad med ansvarig fackman for statik, arkitekt ellertrepreneor innan arbetet paborjas.

1609 92A 2P4 | (12.4.16) Bosch Power Tools

Norsk | 91

Underhäll och service

Underhäll och rengöring

Dra stickproppen ur nattuttaget innan arbenet utfors pa elverktyget.
Häll elverktyget och dess ventilationsöppninger rena För bra och sākert arbete.
Använd under extrema betingelser om möjigt en utsugningsanlaggning. I dylika fall sca ventilationsöppningarna renblasas ota och en jordfelsbrytare (PRCD) forkopplas. Vid bearbetning av metall kan damm samlas i elverktygets inre. Elverktygets skyddisolering kan forsamras.

Om natsladden for bibehallande av verktygets sakerhet maste bytas ut, sca byte ske hos Bosch erer en auktoriserad serviceverkstad for Bosch-elverktyg.

Lagra och hantera tillbehoret med omsorg.

Kundtjänst och användarrådgivning

Kundservicen ger svar pa fragor betrafnde reparation och underhall avprodukter och reservdeler. Sprangskisser och information om reservdeler hitter du pa:

www.bosch-pt.com

Bosch anvandarradgivningssteamet hjalper garna vid fragor som galler vara Produkter och tillbehör.

Angé alltid vid forfrängninger och reservdelsbeställninger det 10-siffriga produktnumret som finns päproduktns typskylt.

Svenska

Elverktyg, tillbehör och Förpackning ska omhändertas på miljövänligt satt foråtervinning.

Släng inte elverktyg i hushàllsavfall!

Endast for EU-länder:

Enligt europeiska direktivet 2012/19/EU for kasserade elektriska och elektroniska apparater och dess modifiering till nationell ratt maste obrukbara elverktyg omhändertas separat och på miljovänlig satt lamnas in for atervinning.

Ändringar forbehalles.

Norsk

Trykk pa spindellasetasten kun när slipspindelen stär stille. Elektroverktøyet kan ellers ta skade.

Slipe-/kappeskive

Til festing av spline-/kappeskiven skrur du pa sponnmutteren 10 og spanner donne med hakenokkelen, se avsnitt «Hurtiglås».
