Producttype	Soldeer- en desoldeerstation
Merk	Weller
Model	MG100S
Voeding	120/230 V ~ 50/60 Hz, 70 W
Temperatuurbereik	100°C - 450°C (200°F - 850°F) circa
Temperatuurnauwkeurigheid	± 1°C (met Window-functie)
Aantal kanalen	2 (WT 2M)
Stand-by functie	Instelbaar van OFF tot 100-300°C (200-600°F), vertraging 1-99 min
Auto-OFF functie	Instelbaar van OFF tot 1-999 min
Vergrendeling (LOCK)	3-cijferige code, voorkomt wijzigingen
Offset	± 40°C (± 72°F)
Vaste temperaturen	2 vooraf ingestelde activeerbare temperaturen
Scherm	LCD met instelbare achtergrondverlichting (0-100%)
Potentiaalvrije schakeluitgang	Voor Zero Smog of robot (ES FE / ES rob)
Potentiaalcompensatie	4 modi: directe aarding, indirecte aarding, compensatie, potentiaalvrij
Automatische gereedschapsdetectie	Ja, met overbelastingsbeveiliging (max. 150 W)
Onderhoud en reiniging	Na gebruik de punt vertinnen, niet-agressieve flux gebruiken, punt vervangen met het meegeleverde gereedschap
Veiligheid	Auto-off functie, bewegingsdetectie, potentiaalcompensatie
Reserveonderdelen en repareerbaarheid	Punten, compatibele soldeergereedschappen; klantenservice: [e-mail]
Fabrieksreset	Druk bij het inschakelen gedurende 3 seconden op Exit + UP + DOWN

Veelgestelde vragen - MG100S Weller

Hoe stel ik de stand-by temperatuur in?

Ga naar Menu 1 door op de menutoets te drukken. Selecteer het gewenste kanaal. Navigeer naar 'Temp. Stand-by' en stel de temperatuur in tussen 100-300 °C (of OFF om uit te schakelen). Bevestig met de menutoets.

Wat moet ik doen als het scherm 'OFF' weergeeft en het gereedschap koud blijft?

Dat betekent dat het station in stand-by of Auto-OFF modus staat. Druk op de UP- of DOWN-toets om het gereedschap te reactiveren. Als het display 'COOLING' knippert, wacht dan tot de temperatuur onder 50 °C is gedaald voordat u het opnieuw gebruikt.

Hoe vergrendel ik het station om wijzigingen te voorkomen?

Selecteer in Menu 1 'LOCK'. Voer een 3-cijferige code in (001-999) en bevestig. Er verschijnt een hangslot op het scherm. Om te ontgrendelen, drukt u op de menutoets, voert u dezelfde code in en bevestigt u.

Wat betekent de foutmelding '- - -'?

Het gereedschap is niet gedetecteerd of is defect/incompatibel. Controleer de aansluiting van het gereedschap op het station en de staat ervan. Vervang het gereedschap indien nodig.

Hoe pas ik de werkelijke temperatuur aan als deze niet overeenkomt met de ingestelde waarde?

Gebruik de 'Offset'-functie in Menu 1. U kunt een offset invoeren van ±40 °C (±72 °F) om afwijkingen te compenseren. Bevestig met de menutoets.

Kan ik het station gebruiken met een Zero Smog rookafzuiger?

Ja. Stel in Menu 2 de potentiaalvrije schakeluitgang in op 'ES FE' (fabrieksinstelling). Sluit de afzuiger aan op de daarvoor bestemde uitgang. Raadpleeg het bedradingsschema in de handleiding.

Hoe reset ik het station naar de fabrieksinstellingen?

Zet het station uit. Houd de toetsen 'Exit', 'UP' en 'DOWN' tegelijkertijd ingedrukt en zet het station weer aan. Blijf 3 seconden indrukken tot het scherm de reset aangeeft.

Welke onderhoudsvoorzorgsmaatregelen zijn er voor de soldeerpunt?

Vertin de punt na elk gebruik en voordat u hem opbergt. Gebruik geen agressieve flux. Bevestig de punt correct. Gebruik voor het vervangen het meegeleverde gereedschap zonder kracht te zetten. Zet het station uit tijdens langere pauzes.

Het station warmt niet op terwijl het display werkt, wat nu?

Controleer of het station niet in stand-by modus staat (druk op UP/DOWN). Als het gereedschap koud blijft, is de verwarming mogelijk defect. Test met een ander compatibel gereedschap of neem contact op met de technische dienst.

Hoe wijzig ik de temperatuureenheid tussen °C en °F?

Navigeer in Menu 1 naar de optie '°C °F'. Selecteer '°C' of '°F' met de UP/DOWN-toetsen en bevestig met de menutoets.

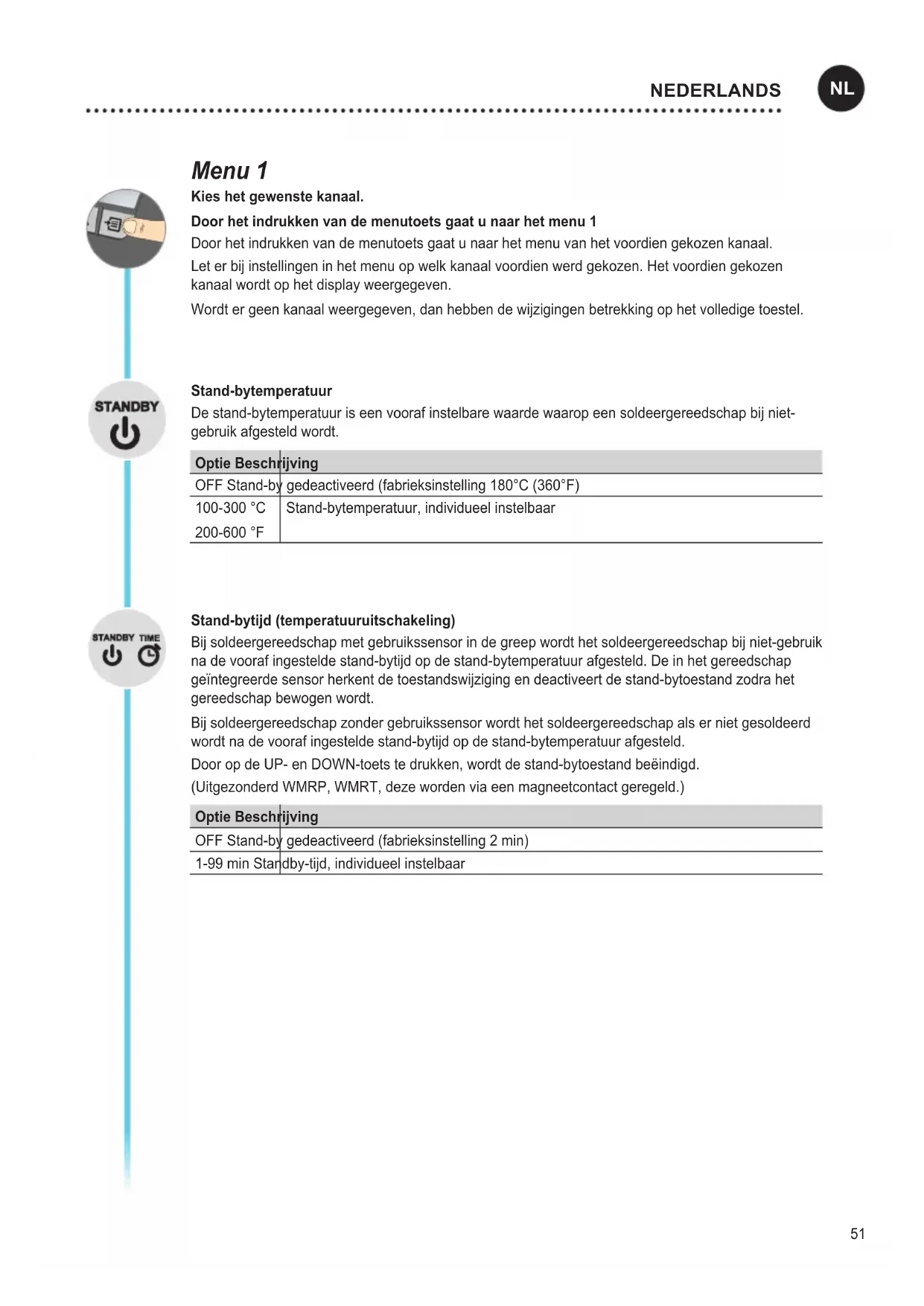

GEBRUIKSAANWIJZING MG100S Weller

Kies het gewenste kanaal.

Door het indrukken van de menutoets gaat u naar het menu 1

Door het indrukken van de menutoets gaat u naar het menu van het voordien gekozen kanaal.

Let er bij instellingen in het menu op welk kanaal voordien werd gekozen. Het voordien gekozen kanaal wordt op het display weergegeven.

Wordt er geen kanaal weergegeven, dan hebben de wijzigingen betrekking op het volledige toestel.

Stand-bytemperatuur

De stand-bytemperatuur is een vooraf instelbare waarde waarop een soldeergereedschap bij niet- gebruik afgesteld wordt.

Optie Beschrijving
OFF Stand-by gedeactiveerd (fabrieksinstelling 180°C (360°F)
100-300 °C	Stand-bytemperatuur, individueel instelbaar
200-600 °F

Stand-bytijd (temperatuuruitschakeling)

Bij soldeergereedschap met gebruikssensor in de greep wordt het soldeergereedschap bij niet-gebruik na de vooraf ingestelde stand-bytijd op de stand-bytemperatuur afgesteld. De in het gereedschap geïntegreerde sensor herkent de toestandswijziging en deactiveert de stand-bytoestand zodra het gereedschap bewogen wordt.

Bij soldeergereedschap zonder gebruikssensor wordt het soldeergereedschap als er niet gesoldeerd wordt na de vooraf ingestelde stand-bytijd op de stand-bytemperatuur afgesteld.

Door op de UP- en DOWN-toets te drukken, wordt de stand-bytoestand beeindigd.

(Uitgezonderd WMRP, WMRT, deze worden via een magneetcontact geregeld.)

Optie Beschrijving

OFF Stand-by gedeactiveerd (fabrieksinstelling 2 min)

1-99 min Standby-tijd, individueel instelbaar

OFF-tijd

Bij niet-gebruik van het soldeergereedschap wordt na het verstrijken van de OFF-tijd de verwarming van het soldeergereedschap gedeactiveerd. De temperatuuruitschakeling wordt onafhankelijk van de ingestelde stand-byfunctie uitgevoerd. De werkelijke temperatuur wordt knipperend weergegeven en dient als restwarmte-indicatie. Op het display verschijnt „AUTO-OFF“.

Zolang het soldeergereedschap afkoelt, wordt in de 1-kanaalweergave de restwarmte weergegeven.

Bijkomend knippert „Cooling“ op het display.

Bij de 2-kanaalweergave knippert °C / °F op het display van het betreffende kanaal.

Zodra de temperatuur 50°C (122°F) onderschrijdt, geeft het display OFF weer en de achtergrondverlichting wordt gedeactiveerd.

Het tegelijk indrukken van de UP- en DOWN-toets beëindigt de OFF-toestand.

Optie 12	Beschrijving
OFF OFF-tijd	gedeactiveerd (fabrieksinstelling 10 min)
1-999 min	OFF-tijd, individueel instelbaar

Window-functie

Optie 1 (fabrieksinstelling):

Potentiaalvrije schakeluitgang op ES FE zetten.

Beperking van het instelbereik tot max. ± 1-99 °C (±1-180 °F) uitgaande van een door de „LOCK“-functie vergrendelde temperatuur.

De vergrendelde temperatuur geeft dus het midden van het instelbare temperatuurbereik weer.

Optie 2:

Potentiaalvrije schakeluitgang op ES rob; ES FE / rob; ES rob / rob zetten.

Uitgaande van een ingestelde, vergrendelde temperatuur kan met behulp van de WINDOW-functie een temperatuurbereik van ± 1-99 °C (±1-180 °F) ingesteld worden. Ligt de werkelijke temperatuur binnen dit bereik, dan wordt het potentiaalvrije contact (optokoppelaaruitgang) doorgeschakeld.

Optie 12	Beschrijving
OFF Window-functie gedeactiveerd (fabrieksinstelling OFF)
1-99 °C	Window-functie, individueel instelbaar
1-180 °F

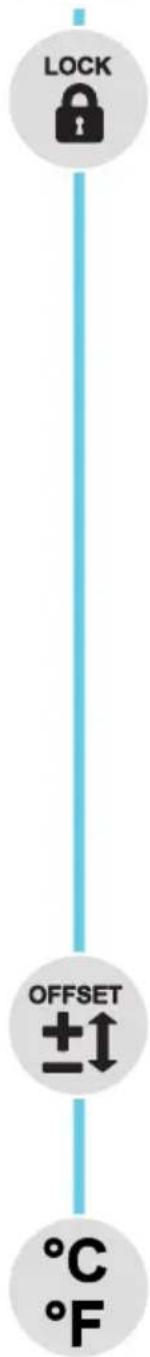


LOCK

Vergrendeling van het station. Na het vergrendelen zijn aan het toestel geen instellingswijzigingen meer mogelijk.

Uitzondering 1: Toetsen voor vaste temperatuur geactiveerd.

Uitzondering 2: Window-functie Optie 1.

Alle andere instellingen kunnen tot aan de ontgrendeling niet meer versteld worden.

De gewenste driecijferige vergrendelingscode (tussen 001-999) instellen en met de menutoets bevestigen.

De vergrendeling is actief (op het display is een slot te zien)

Menutoets indrukken. Op het display verschijnt ON

De driecijferige vergrendelingscode instellen.

Code met de menutoets bevestigen.

Code vergeten?

Gelieve met onze klantenservice contact op te nemen: [e-mail]

Offset

De werkelijke soleerpunttemperatuur kan door het invoeren van een temperatuuroffset met ± 40 °C (± 72 °F) aangepast worden.

°C °F

Omschakelen van de temperatuureenheid.

Optie Beschrijving
°C Celsius
°F Fahrenheit

Menu 2

Kies het gewenste kanaal.

Door lang indrukken (3 sec.) van de menutoets gaat u naar het menu 2 van het gewenste kanaal.

Let er bij instellingen in het menu op welk kanaal voordien werd gekozen. Het voordien gekozen kanaal wordt op het display weergegeven.

Wordt er geen kanaal weergegeven, dan hebben de wijzigingen betrekking op het volledige toestel.

Vaste temperaturen

Activering van de 2 individueel instelbare vaste temperaturen.

Optie 1 2	Beschrijving
ON Vaste temperaturen geactiveerd
OFF Vaste temperaturen gedeactiveerd (fabrieksinstelling)

Zijn de vaste temperaturen geactiveerd, dan kunnen deze met de UP- end DOWN-toetsen gekozen en veranderd worden.

Achtergrondverlichting

Optie Beschrijving
0-100% LCD	helderheid (fabrieksinstelling 80%)

Potentiaalvrije schakeluitgang

Keuze van Zero Smog uitgang of robotuitgang

Optie 1 2	Beschrijving
ES FE Zero Smog uitgang geactiveerd (fabrieksinstelling)
ES rob Robotuitgang geactiveerd

Gevoeligheid

Optie Beschrijving
1	Ongevoelig – reageert op sterke (lange) beweging
2
3	-Standaard (fabrieksinstelling)
4
5	-Gevoelig - reageert op lichte (korte) beweging

Voorbeeld

Configuratie ZeroSmog uitgang

Resetten naar fabrieksinstellingen

Bij het inschakelen: Exit, UP en DOWN 3 seconden indrukken

Gereedschapsherkenning en overbelastingsbegrenzing

De WT 2M beschikt over een automatische gereedschapsherkenning die aan het aangesloten gereedschap de desbetreffende regelparameters toewijst. Om een overbelasting van een station te vermijden, worden alleen compatibele gereedschappen ondersteund:

√ Onbeperkte functie

- Vermogensreductie tot 150 W

✗ Gereedschapscombinatie niet mogelijk

Potentiaalvereffening

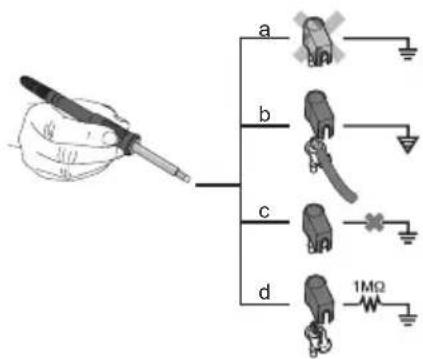

Door verschillende beschakeling van de 3,5 mm schakelstekkerbus zijn er 4 varianten mogelijk:

a Hard geaard zonder stekker (toestand bij levering).
b Potentiaalvereffening met stekker, vereffeningsleiding aan het middelste contact
c Potentiaalvrij met stekker
d Zacht geaard met stekker en ingesoldeerde weerstand. Aarding via de gekozen weerstand.

Solderen en soldeerruimen

Voer de soldeerwerkzaamheden conform de gebruiksaanwijzing van uw aangesloten soldeergereedschap uit.

Behandeling van de soldeerpunten

• Bij het eerste opwarmen de selectieve en vertinbare soldeerpunt met soldeersel nat maken. Dit verwijdert oxidelagen en onreinheden aan de soldeerpunt.
• Bij soldeerpauzes en voor het afleggen van de soldeerbout er altijd op letten dat de soldeerpunt goed vertind is.
• Geen te agressieve vloeimiddelen gebruiken.
• Controleer altijd of de soldeerpunten goed vast zitten.
• Stel de werktemperatuur zo laag mogelijk in.
• Kies de voor de toepassing grootst mogelijke soldeerpuntvorm Vuistregel: ca. zo groot als het soldeerpad.
• Zorg voor een ruime warmteoverdracht tussen soldeerpunt en soldeerplaats door de soldeerpunt goed te vertinnen.
• Schakel bij langere werkonderbrekingen het soldeersys-

teem uit of gebruik de Weller-functie voor de temperatuurverlaging bij niet-gebruik.

• Gebruik de punt met soldeersol voor u de soldeerbout voor langere tijd neerlegt.
• Doe het soldeersel direct op de soldeerplaats, niet op de soldeerpunt.
• Vervang de soldeerpunten met het bijbehorende gereedschap.
• Oefen geen mechanische kracht op de soldeerpunt uit.

Aanwijzing

De regelapparaten werden voor een gemiddelde soldeerpuntgrootte gejusteerd. Afwijkingen door een puntwissel of het gebruik van andere puntvormen kunnen ontstaan.

Foutmeldingen en verhelpen van fouten

Melding/symptoom Mogelijke	oorzaak Maatregelen om het probleem te ver-	helpen
• Indicatie „--“ • Werktuig werd	niet herkend• Werktuig defect• Gereedschap niet compatibel	• Aansluiting van het werktuig aan het toestel controleren• Aangesloten werktuig controleren
• Geen displayfunctie (display uit)	• Geen netspanning voorhanden • Netschakelaar inschakelen.• Netspanning controleren.• Toestelzekering controleren.
• OFF • Station bevindt zich in de	stand-by- ofOFF-modus	• Met de toetsen UP of DOW het soldeergereedschap opnieuw activeren
• Gereedschap blijft koud	• Station bevindt zich in de stand-by- ofOFF-modus	• Bout bewegen• Met de toetsen UP of DOW het soldeergereedschap opnieuw activeren
• Temperatuurindicatie op het display• Gereedschap blijft koud	• Verwarming defect • Soldeergereedschap controleren/vervangen
• Station functioneert niet zoals gebruikelijk	• Parameter versteld	• Station resetten naar fabrieksinstellingen
• Instellingswijzigingen niet mogelijk	• Station vergrendeld • Station ontgrendelen
• Zero Smog loopt niet aan • Geen netspanning voorhanden• Geen signaal voorhanden		• Netvoeding controleren• Interfacebekabeling controleren• Instellingen interface controleren
