Termék típusa	Forrasztó- és deforrasztó állomás
Márka	Weller
Modell	MG100S
Tápellátás	120/230 V ~ 50/60 Hz, 70 W
Hőmérséklettartomány	100°C - 450°C (200°F - 850°F) körülbelül
Hőmérséklet pontosság	± 1°C (Window funkcióval)
Csatornák száma	2 (WT 2M)
Készenléti funkció	Állítható OFF-ról 100-300°C-ra (200-600°F), időzítés 1-99 perc
Auto-OFF funkció	Állítható OFF-ról 1-999 percre
Zárás (LOCK)	3 számjegyű kód, megakadályozza a módosításokat
Eltolás (Offset)	± 40°C (± 72°F)
Rögzített hőmérsékletek	2 előre beállított hőmérséklet aktiválható
Kijelző	LCD állítható háttérvilágítással (0-100%)
Potenciálmentes kapcsoló kimenet	Zero Smog-hoz vagy robothoz (ES FE / ES rob)
Potenciálkompenzáció	4 mód: közvetlen földelés, közvetett földelés, kompenzáció, potenciálmentes
Automatikus szerszámfelismerés	Igen, túlterhelés korlátozással (max. 150 W)
Karbantartás és tisztítás	Használat után ónozza be a forrasztócsúcsot, használjon nem agresszív fluxot, cserélje ki a csúcsot a megadott szerszámmal
Biztonság	Auto-off funkció, mozgásérzékelés, potenciálkompenzáció
Alkatrészek és javíthatóság	Forrasztócsúcsok, kompatibilis forrasztószerszámok; ügyfélszolgálat: [e-mail]
Gyári visszaállítás	Bekapcsoláskor nyomja meg az Exit + UP + DOWN gombokat 3 másodpercig

Gyakran ismételt kérdések - MG100S Weller

Hogyan állítsam be a készenléti hőmérsékletet (Stand-by)?

Nyomja meg a menü gombot az 1. menü eléréséhez. Válassza ki a kívánt csatornát. Navigáljon a 'Temp. Stand-by' opcióhoz, és állítsa be a hőmérsékletet 100-300 °C között (vagy OFF a kikapcsoláshoz). Erősítse meg a menü gombbal.

Mit tegyek, ha a kijelző 'OFF' feliratot mutat, és a szerszám hideg marad?

Ez azt jelenti, hogy az állomás készenléti vagy Auto-OFF módban van. Nyomja meg az UP vagy DOWN gombot a szerszám újraaktiválásához. Ha a kijelző 'COOLING' feliratot villog, várja meg, amíg a hőmérséklet 50 °C alá csökken, mielőtt újra használná.

Hogyan zárjam le az állomást a véletlen módosítások elkerülése érdekében?

Az 1. menüben válassza a 'LOCK' opciót. Adjon meg egy 3 számjegyű kódot (001-999), és erősítse meg. Egy lakat jelenik meg a kijelzőn. Feloldáshoz nyomja meg a menü gombot, adja meg ugyanazt a kódot, és erősítse meg.

Mit jelent a '- - -' hibaüzenet?

A szerszám nem érzékelhető, vagy hibás/inkompatibilis. Ellenőrizze a szerszám csatlakozását az állomáshoz és annak állapotát. Szükség esetén cserélje ki a szerszámot.

Hogyan állítsam be a tényleges hőmérsékletet, ha az nem egyezik a beállított értékkel?

Használja az 'Offset' funkciót az 1. menüben. Adjon meg egy ±40 °C (±72 °F) eltolást az eltérések kompenzálásához. Erősítse meg a menü gombbal.

Használhatom az állomást Zero Smog füstelszívóval?

Igen. A 2. menüben állítsa a potenciálmentes kapcsoló kimenetet 'ES FE' értékre (gyári beállítás). Csatlakoztassa az elszívót a dedikált kimenethez. Tekintse meg a bekötési rajzot a kézikönyvben.

Hogyan állítsam vissza az állomást a gyári beállításokra?

Kapcsolja ki az állomást. Tartsa lenyomva az 'Exit', 'UP' és 'DOWN' gombokat egyszerre, majd kapcsolja be újra. Folytassa a nyomást 3 másodpercig, amíg a kijelző a visszaállítást nem mutatja.

Milyen karbantartási óvintézkedések vonatkoznak a forrasztócsúcsra?

Használat után és elrakás előtt ónozza be a csúcsot. Ne használjon agresszív fluxot. Rögzítse megfelelően a csúcsot. Cseréhez használja a mellékelt szerszámot, ne erőltesse. Hosszabb szünetek esetén kapcsolja ki az állomást.

Az állomás nem melegszik, pedig a kijelző működik, mit tegyek?

Ellenőrizze, hogy az állomás nincs-e készenléti módban (nyomja meg UP/DOWN). Ha a szerszám hideg marad, a fűtőelem hibás lehet. Tesztelje egy másik kompatibilis szerszámmal, vagy lépjen kapcsolatba a műszaki szolgálattal.

Hogyan módosíthatom a hőmérséklet mértékegységét °C és °F között?

Az 1. menüben navigáljon a '°C °F' opcióhoz. Válassza ki a '°C' vagy '°F' lehetőséget az UP/DOWN gombokkal, majd erősítse meg a menü gombbal.

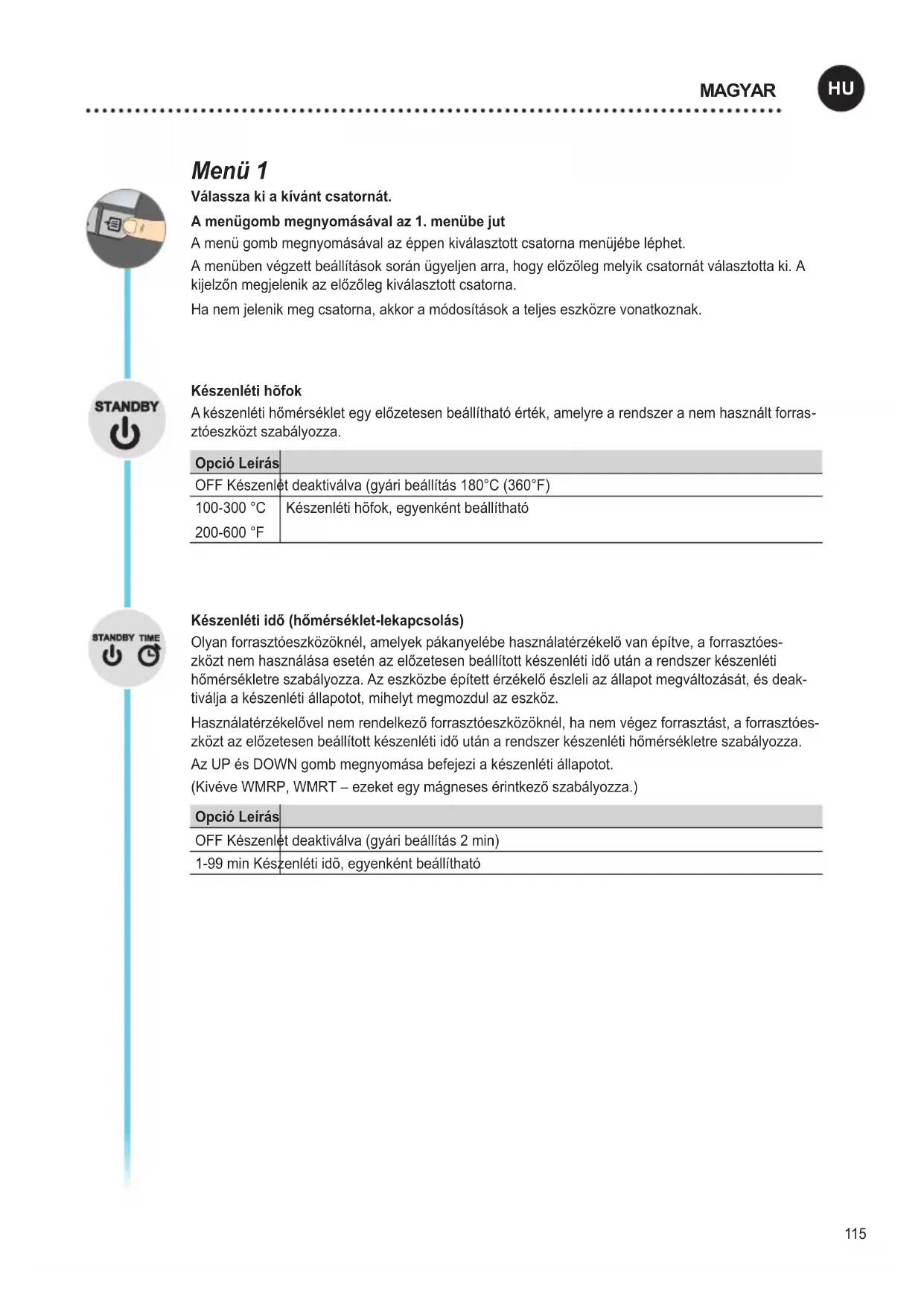

HASZNÁLATI ÚTMUTATÓ MG100S Weller

Válassza ki a kívánt csatornát.

A menügomb megnyomásával az 1. menübe jut

A menü gomb megnyomásával az éppen kiválasztott csatorna menüjébe léphet.

A menüben végzett beállítások során ügyeljen arra, hogy előzőleg melyik csatornát választotta ki. A kijelzőn megjelenik az előzőleg kiválasztott csatorna.

Ha nem jelenik meg csatorna, akkor a módosítások a teljes eszközre vonatkoznak.

Készenléti höfok

A készenléti hömérséklet egy előzetesen beállítható érték, amelyre a rendszer a nem használt forrasztóeszközt szabályozza.

Opció Leírás
OFF Készenlét deaktiválva (gyári beállítás 180°C (360°F)
100-300 °C	Készenléti hőfok, egyenként beállítható
200-600 °F

Készenléti idő (hőmérséklet-lekapcsolás)

Olyan forrasztóeszközöknél, amelyek pákanyelébe használatérzékelő van építve, a forrasztóeszközt nem használása esetén az előzetesen beállított készenléti idő után a rendszer készenléti hőmérsékletre szabályozza. Az eszközbe épített érzékelő észleli az állapot megváltozását, és deaktiválja a készenléti állapotot, mihelyt megmozdul az eszköz.

Használatérzékelővel nem rendelkező forrasztóeszközöknél, ha nem végez forrasztást, a forrasztóeszközt az előzetesen beállított készenléti idő után a rendszer készenléti hőmérsékletre szabályozza.

Az UP és DOWN gomb megnyomása befejezi a készenléti állapotot.

(Kivéve WMRP, WMRT – ezeket egy mágneses érintkező szabályozza.)

Opció Leírás

OFF Készenlét deaktiválva (gyári beállítás 2 min)

1-99 min Készenléti idő, egyenként beállítható

OFF idő

Ha nem használja a forrasztóeszközt, az OFF idő letelte után a forrasztóeszköz fűtése deaktiválódik. A hőmérséklet-lekapcsolás a beállított készenléti funkciótól függetlenül megtörténik. A tényleges hőmérséklet villogva kerül kijelzésre és a maradványhő kijelzésére szolgál. A kijelzőn megjelenik a „AUTO-OFF“ felirat.

Amíg a forrasztóeszköz lehül, az egyes csatornakijelzön a maradványhő jelenik meg. A kijelzön kiegészítésképpen villog a „Cooling” üzenet. COOLING

A kettes csatornakijelzön a megfelelő csatorna °C / °F értéke villog.

Mihelyt 50 °C (122 °F) alá kerül a hömérséklet, a kijelzön OFF jelenik meg, és a háttérvilágítás deaktiválódik.

Az UP és DOWN gomb egyidejű megnyomása befejezi az OFF állapotot.

Opció 1 2	Leírás
OFF OFF idő	Deaktiválva (gyári beállítás 10 min)
1-999 min OFF idő, egyenként beállítható

Window funkció

Opció 1 (gyári beállítás):

A potenciálmentes kapcsolókimenetet állítsa ES FE értékre.

A beállítási tartomány korlátozása a „LOCK” funkcióval reteszelt hömérsékletböl kiindulva ± 1-99 °C (±1-180 °F) értékre.

A reteszelt hömérséklet így a beállítható hömérsékletablak közepének felel meg.

Opció 2:

A potenciálmentes kapcsolókimenetet állítsa ES rob; ES FE / rob; ES rob / rob értékre.

Egy beállított, reteszelt hömérsékletből kiindulva a WINDOW funkció segítségével ± 1-99 °C (±1-180 °F) tartományú hömérsékletablak állítható be. Amennyiben a tényleges hömérséklet ezen a hömérsékletablakon belül van, akkor a potenciálmentes érintkező (optocsatoló-kimenet) átkapcsol.

Opció 12	Leírás
OFF Window	funkció Deaktiválva (gyári beállítás OFF)
1-99 °C	Window funkció, egyenként beállítható
1-180 °F

LOCK

Az állomás reteszelése. A reteszelés után már nem lehetséges a készülék beállításainak módosítása.

Kivétel 1: Rögzített hömérséklet gombok aktiválva.

A többi beállítás csak a javítóállomás kireteszelése után módosítható ismét.

Az állomás reteszelése

Állítsa be a kívánt háromjegyű reteszelőkódot (001-999 között), és nyugtázza a menügombbal.

A reteszelés aktív (a kijelzön egy lakat látható).

Az állomás kireteszelése

Nyomja meg a menügombot. A kijelzön ON felirat jelenik meg

Állítsa be a háromjegyű reteszelőkódot.

Nyugtázza a kódot a menügombbal.

Elfelejtette a kódot?

Kérjük, forduljon ügyfélszolgála-

tunkhoz: technical-service@

weller-tools.com

Offszet

A tényleges forrasztócsúcs-hőmérséklet egy hőmérséklet-eltérési érték bevitelével ± 40 °C-kal (± 72 °F) módosítható.

°C °F

A hömérsékletegység átkapcsolása.

Válassza ki a kívánt csatornát.

A menügomb hosszú ideig (3 másodperc) történő megnyomásával a kívánt csatorna 2. menüjébe jut

A menüben végzett beállítások során ügyeljen arra, hogy előzőleg melyik csatornát választotta ki. A kijelzőn megjelenik az előzőleg kiválasztott csatorna.

Ha nem jelenik meg csatorna, akkor a módosítások a teljes eszközre vonatkoznak.

Rögzített hömérsékletek

A 2 egyedileg beállítható rögzített hőmérséklet aktiválása.

Opció 12	Leírás
ON Rögzített	hőmérsékletek Aktiválva
OFF Rögzített	hőmérsékletek Deaktiválva (gyári beállítás)

Amennyiben a rögzített hömérsékletek aktiválva vannak, úgy ezek az UP és DOWN gombokkal választhatók ki és módosíthatók.

Háttérvilágítás

Opció Leírás
0-100% LCD	-világosság (gyári beállítás 80%)

Potenciálmentes kapcsolókimenet

A Zero Smog kimenet vagy a robotkimenet megválasztása

Opció 12	Leírás
ES FE Zero Smog kimenet aktiválva (gyári beállítás)
ES rob Robotkimenet aktiválva

Érzékenység

Opció Leírás
1	— Nem Érzékeny – erős (hosszú) mozdulatra reagál
2	⋮
3	-Normál (gyári beállítás)
4	⋮
5	-Érzékeny - könnyed (rövid) mozdulatra reagál

Példa

Visszaállítás a gyári beállításokra

A bekapcsoláskor: Exit, UP és DOWN gombok 3 másodperces megnyomása

Eszközfelismerés és túlterhelési határ

A WT 2M automatikus eszközfelismeréssel rendelkezik, amely a mindenkor csatlakoztatott eszközhöz hozzárendeli a megfelelő szabályozási paramétereket. Egy állomás túlterhelésének elkerülése céljából csak a kompatibilis eszközöket támogatja a rendszer.

- Teljesítménycsökkentés 150 W-ra

✗ Szerszámkombináció nem lehet-séges

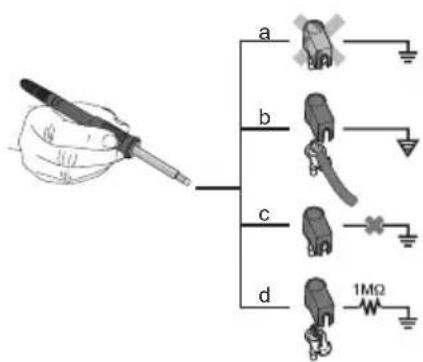

Feszültségkiegyenlítő hüvely

A 3,5 mm-es kapcsolóérintkezős hüvely különböző bekötéseivel 4 változat lehetséges:

a Közvetlen földelés csatlakoz	zódugó nélkül (szállítási állapot).
b Feszültségkiegyenlítő húvely	csatlakozódugóval, kiegyenlítő vezeték a középső érintkezőn.
c Potenciálmentes csatlakozódugóval
d Közvetlen földelés csatlakoz	zódugóval és beforrasztott ellenállással.Földelés a választott ellenálláson keresztül.

Forrasztás és kiforrasztás

A forrasztást a csatlakoztatott forrasztópáka üzemeltetési útmutatójában leírtak szerint végezze el.

A pákahegyek kezelése

• Az első felfűtéskor a szelektív és cinezhető forrasztócsúcsot nedvesítse meg forraszanyaggal. Ez eltávolítja a tárolás folyamán kialakult oxidréteget és szennyeződéseket a pákahegyről.
• A forrasztás szüneteiben és a forrasztópáka letétele előtt ügyeljen arra, hogy a forrasztócsúcs jól be legyen kenve forraszanyaggal.
• Ne használjon túl agresszív folyasztószert.
• Mindig ügyeljen a forrasztócsúcsok helyes illeszkedésére.
• A munkahömérsékletet a lehető legalacsonyabbra válassza.
• Válassza a lehető legnagyobb pákahegyet az alkalmazás-hoz.
  Ökölszabály: kb. akkorát, mint a forrasztási pont
• Gondoskodjon a forrasztócsúcs és a forrasztási hely közötti nagy felületű hőátadásról azáltal, hogy jól beónozza

a forrasztócsúcsot.

• Hosszabb munkaszünetek idejére kapcsolja ki a forrasztóberendezést, vagy használja a Weller-funkciót a hömérséklet csökkentésére.
• Ónozza be a forrasztócsúcsot, mielőtt a forrasztópákát hosszabb időre leteszi.
• A forraszanyagot közvetlenül a forrasztási helyre adagolja, ne a forrasztócsúcsra.
• A forrasztócsúcsokat a hozzá tartozó szerszámmal cserélje.
• Ne fejtsen ki mechanikai erőt a forrasztócsúcsra.

Figyelmeztetés

A vezérlőkészüléket közepes méretű forrasztócsúcshoz szabályozták be. A forrasztócsúcsok cseréje vagy más csúcsformák használata eltéréseket okozhat.

Hibaüzenetek és hibaelhárítás

Jelzés/tünet Lehetséges ok Hibaelhárító intézkedések
• Kijelző „--“ • A szerszám nem	lett felismerve• A szerszám meghibásodott• Az eszköz nem kompatibilis	• Ellenőrizze a szerszám csatlakozását a készülékhez• Ellenőrizze a csatlakoztatott szerszámot
• A kijelző nem működik (a kijelző ki van kapcsolva)	• Nincs hálózati feszültség	• Kapcsolja be a hálózati kapcsolót• Ellenőrizze a hálózati feszültséget• Ellenőrizze a készülék biztosítékát
• OFF • Az állomás készenléti vagy OFF üzemmódban van		• Ismét aktiválja a forrasztóeszközt az UP vagy Down gombokkal
• Az eszköz hideg marad • Az állomás készenléti vagy OFF üzemmódban van		• Páka mozgatása• Ismét aktiválja a forrasztóeszközt az UP vagy Down gombokkal
• Hőmérséklet megjelenítése a kijelzőn• Az eszköz hideg marad	• A fűtés meghibásodott • Forrasztóeszköz ellenőrzés / csere
• Az állomás nem a szokásos módon működik	• Paraméterek elállítva	• Állomás visszaállítása a gyári beállítások-ra
• A beállítások módosítása nem lehetséges	• Állomás reteszelve • Az állomás kireteszelése
• A Zero Smog nem indul el • Nincs hálózati feszültség• Nincs jel		• Hálózati áramellátás ellenőrzése• Csatlakozási hely kábelezésének ellenőrzése• Csatlakozási hely beállításainak ellenőrzése
