Ürün Tipi	Lehimleme ve Lehim Sökme İstasyonu
Marka	Weller
Model	MG100S
Güç Kaynağı	120/230 V ~ 50/60 Hz, 70 W
Sıcaklık Aralığı	yaklaşık 100°C - 450°C (200°F - 850°F)
Sıcaklık Hassasiyeti	± 1°C (Window fonksiyonu ile)
Kanal Sayısı	2 (WT 2M)
Bekleme (Stand-by) Fonksiyonu	OFF'tan 100-300°C'ye (200-600°F) ayarlanabilir, zamanlayıcı 1-99 dk
Otomatik Kapanma (Auto-OFF) Fonksiyonu	OFF'tan 1-999 dk'ya ayarlanabilir
Kilit (LOCK)	3 haneli kod, değişiklikleri engeller
Ofset (Offset)	± 40°C (± 72°F)
Sabit Sıcaklıklar	2 ön tanımlı sıcaklık etkinleştirilebilir
Ekran	Ayarlanabilir arka aydınlatmalı LCD (0-100%)
Potansiyelsiz Anahtarlama Çıkışı	Zero Smog veya robot için (ES FE / ES rob)
Potansiyel Dengeleme	4 mod: doğrudan topraklama, dolaylı, dengeleme, potansiyelsiz
Otomatik Alet Algılama	Evet, aşırı yük sınırlaması ile (maks. 150 W)
Bakım ve Temizlik	Kullanımdan sonra ucu kalaylayın, agresif olmayan flux kullanın, ucu belirtilen aletle değiştirin
Güvenlik	Otomatik kapanma, hareket algılama, potansiyel dengeleme
Yedek Parçalar ve Onarılabilirlik	Uçlar, uyumlu lehim aletleri; müşteri hizmetleri: [e-mail]
Fabrika Ayarlarına Sıfırlama	Cihaz açılırken Exit + UP + DOWN tuşlarına 3 saniye basın

Sık sorulan sorular - MG100S Weller

Bekleme (Stand-by) sıcaklığı nasıl ayarlanır?

Menü tuşuna basarak Menü 1'e girin. İstediğiniz kanalı seçin. 'Sıcaklık. Bekleme' (Temp. Stand-by) seçeneğine gidin ve sıcaklığı 100-300 °C arasında ayarlayın (devre dışı bırakmak için OFF). Menü tuşu ile onaylayın.

Ekranda 'OFF' yazıyorsa ve alet soğuk kalıyorsa ne yapmalı?

Bu, istasyonun bekleme veya Otomatik Kapanma modunda olduğu anlamına gelir. Aleti yeniden etkinleştirmek için UP veya DOWN tuşlarına basın. Ekranda 'COOLING' yanıp sönüyorsa, sıcaklık 50 °C'nin altına düşene kadar bekleyin.

İstasyonu yanlışlıkla değişiklik yapılmasını önlemek için nasıl kilitlerim?

Menü 1'de 'KİLİT' (LOCK) seçeneğini seçin. 3 haneli bir kod (001-999) girin ve onaylayın. Ekranda bir kilit simgesi belirir. Kilidi açmak için menü tuşuna basın, aynı kodu girin ve onaylayın.

Hata mesajı '- - -' ne anlama geliyor?

Alet algılanmadı veya arızalı/uyumsuz. Aletin istasyona bağlantısını ve durumunu kontrol edin. Gerekirse aleti değiştirin.

Gerçek sıcaklık ayarlananla uyuşmuyorsa nasıl ayarlanır?

Menü 1'de 'Ofset' (Offset) fonksiyonunu kullanın. Sapmaları telafi etmek için ±40 °C (±72 °F) aralığında bir ofset girebilirsiniz. Menü tuşu ile onaylayın.

İstasyonu Zero Smog duman emici ile kullanabilir miyim?

Evet. Menü 2'de potansiyelsiz anahtarlama çıkışını 'ES FE' (fabrika ayarı) olarak ayarlayın. Duman emiciyi ilgili çıkışa bağlayın. Kılavuzdaki bağlantı şemasına bakın.

İstasyonu fabrika ayarlarına nasıl sıfırlarım?

İstasyonu kapatın. 'Exit', 'UP' ve 'DOWN' tuşlarına aynı anda basılı tutun, ardından tekrar açın. Ekranda sıfırlama görünene kadar 3 saniye basılı tutmaya devam edin.

Uç bakımı için hangi önlemler alınmalıdır?

Her kullanımdan sonra ve saklamadan önce ucu kalaylayın. Agresif flux kullanmayın. Ucu doğru şekilde sabitleyin. Değiştirmek için, zorlamadan verilen aleti kullanın. Uzun molalarda istasyonu kapatın.

Ekran çalışırken istasyon ısıtmıyor, ne yapmalıyım?

İstasyonun bekleme modunda olmadığını kontrol edin (UP/DOWN tuşlarına basın). Alet soğuk kalıyorsa, ısıtıcı arızalı olabilir. Uyumlu başka bir aletle test edin veya teknik servise başvurun.

Sıcaklık birimi °C ile °F arasında nasıl değiştirilir?

Menü 1'de '°C °F' seçeneğine gidin. UP/DOWN tuşları ile '°C' veya '°F' seçin ve menü tuşu ile onaylayın.

KULLANIM KILAVUZU MG100S Weller

İstediğiniz kanalı seçiniz.

Menü tuşuna basarak Menü 1'e ulaşabilirsiniz

Menü tuşuna basarak önceden seçilen kanalın menüsüne ulaşısınız.

Menüdeki ayarları yaparken her zaman, önceden hangi kanalın seçildiğine dikkat ediniz. Önceden seçilen kanal size ekranda gösterilecektir.

Hiçbir kanal gösterilmiyorsa, değişiklikler tüm cihaz için geçerli olacaktır.

Bekleme Sicakligi

Bekleme sıcaklığı lehim aletinin kullanılmadığı durumlarda sahip olduğu önceden ayarlanabilen bir sıcaklık değerdir.

Opsiyon Tanım
OFF Bekleme	modu devre dışı (fabrika ayarı 180°C (360°F)
100-300 °C	Bekleme Sicakligi, ayrı olarak ayarlanabilir
200-600 °F

Standby süresi (sicaklık kapatma)

Kullanım sensörü tutamakta olan lehim aletlerinde, lehim aleti kullanılmadığı durumlarda önceden ayarlı bekleme süresinden sonra bekleme sıcaklığına geçer. Aletin içine entegre edilmiş olan sensör, durum değişikliğini algılar ve alet hareket ettirilir ettirilmez bekleme durumunu devre dışı bırakır.

Kullanım sensörü olmayan lehim aletleri, lehim aleti kullanılmadığında önceden ayarlı bekleme süresinden sonra bekleme sıcaklığına geçer.

UP ve DOWN tuşlarına basılmasıyla bekleme durumu sonlanır.

(WMRP ve WMRT hariç, bunlar manyetik bir kontak ile kontrol edilir.)

Opsiyon Tanım
OFF Bekleme	modu devre dışı (fabrika ayarı 2 min)
1-99 min Bekleme Zamani, ayrı olarak ayarlanabilir

OFF süresi

Lehim aleti kullanılmadığı durumda OFF süresi dolduktan sonra lehim aletinin ısıtma sistemi kapanır. Sıcaklık kapanması, ayarlanan Standby fonksiyonundan bağımsız uygulanır. Fiili sıcaklık yanıp söne- rek gösterilir ve kalan ısı göstergesi olarak işlev görür. Ekranda „AUTO-OFF“ görünür.

Lehim aleti soğuduğu sürece 1 kanal göstergesinde kalan sıcaklık gösterilir. Ekranda ek olarak „Cooling“ yanıp söner. COOLING

2 kanal göstergesinde, ilgili kanalın ekranında °C / °F yanıp söner.

Sıcaklık 50°C derecenin (122°F) altına düşer düşmez, ekranda OFF gösterilir ve artalan aydınlatması kapanır.

UP ve DOWN tuşlarına aynı anda basılmasıyla OFF durumu sonlanır.

Opsiyon12	Tanım
OFF OFF süresi devre dışı (fabrika ayarı 10 min)
1-999 min OFF süresi, ayrı olarak ayarlanabilir

Window fonksiyonu

Opsiyon 1 (fabrika ayarı):

Potansiyelsiz anahtar çıkışını ES FE'ye ayarlayın.

„LOCK“ fonksiyonu ile sıcaklığın kilitlenmiş olduğu varsayılarak ayar aralığının ± 1-99 °C (±1-180 °F) olarak sınırlandırılması.

Kilitlenen sıcaklık böylece ayarlanabileceğiç sıcaklık aralığının ortasını ifade eder.

Opsiyon 2:

Potansiyelsiz devre çıkışı ES rob; ES FE / rob; ES rob / rob olarak ayarlanmalıdır.

Ayarlanmış ve kilitlenmiş bir sıcaklıktan yola çıkarak, WINDOW fonksiyonu yardımıyla ± 1 -99 °C (± 1 -180 °F)'lik bir sıcaklık aralığı ayarlanabilir. Fiili sıcaklık bu aralık dahilindeyse potansiyelsiz bağlantı (optocoupler çıkışı) bağlanır.

Opsiyon12	Tanım
OFF Window	fonksiyonu devre dışı (fabrika ayarı OFF)
1-99 °C	Window fonksiyonu, ayrı olarak ayarlanabilir
1-180 °F

LOCK

İstasyonun kilitlenmesi. Kilitlemeden sonra alet üzerinde artık herhangi bir ayar değişikliği yapılamaz.

İstisna 1: Sabit sıcaklık tuşları etkin.

İstisna 2: Window fonksiyonu Opsiyon 1.

Diğer bütün ayarlar, kilit açılana kadar değiştirilemez.

İstasyonun kilitlenmesi

İstenen üç basamaklı kilitleme kodunu (001 ile 999 arasında) ayarlayın ve menü tuşu ile teyit edin.

Kilitleme aktiftir (ekran bir kilit görünür).

İstasyon kilidinin açılması

Menü tuşuna basın. Ekranda ON görünür

Üç basamaklı kilitleme kodunu girin.

Kodu menü tuşu ile teyit edin.

Kodu unuttunuz mu?

Lütfen müşteri hizmetlerine
başvurunuz: technical-service@ weller-tools.com

Offset

Gerçek lehim havyası sıcaklığı, sıcaklık ofseti girilerek ± 40 °C'ye (± 72 °F) uyarlanabilir.

°C °F

Sıcaklık biriminin değiştirilmesi.

Opsiyon Tanim
°C Santigrat
°F Fahrenheit

Menü 2

İstediğiniz kanalı seçiniz.

Menü tuşuna uzun süre (3 saniye) basarak istediğiniz kanala ait Menü 2'ye ulaşısınız.

Menüdeki ayarları yaparken her zaman, önceden hangi kanalın seçildiğine dikkat ediniz. Önceden seçilen kanal size ekranda gösterilecektir.

Hiçbir kanal gösterilmiyorsa, değişiklikler tüm cihaz için geçerli olacaktır.

Sabit sıcaklıklar

Ayrı olarak ayarlanabilen 2 sabit sıcaklığın etkinleştirilmesi.

Opsiyon12	Tanım
ON Sabit sıcaklıklar etkin
OFF Sabit sıcaklıklar devre dışı (fabrika ayarı)

Sabit sıcaklıklar etkin ise bunlar UP ve DOWN tuşlarıyla seçilip değiştirilebilir.

Arka plan aydınlatması

Opsiyon Tanım
0-100% LCD	-Parlaklik (fabrika ayarı 80%)

Potansiyelsiz devre çıkışı

Zero Smog çıkışı veya robot çıkışının seçilmesi

Opsiyon12	Tanım
ES FE Zero S	mog çıkışı etkin (fabrika ayarı)
ES rob Robot	çıkışı etkin

Hassasiyet

Opsiyon Tanım
1	Hassas Değil – şiddetli (uzun süreli) hareketten etkileniyor
2
3	-Standart (fabrika ayarı)
4
5	-Hassas - hafif (kısa süreli) hareketten etkileniyor

Örnek

ZeroSmog çıkışı konfigürasyonu

Fabrika ayarlarına geri alma

Açarken: Exit, UP ve DOWN 3 saniye basılı tutun

Alet tanıma ve aşırı yük sınırlaması

WT 2M bağlanan alete gerekli ayar parametresini atayan otomatik bir alet tanıma özelliğine sahiptir. İstasyonun aşırı yüklenmesini önlemek için yalnızca uyumlu aletler desteklenir:

√ Sınırlamasız fonksiyon

- 150 W'a kadar güç azaltımı

✗ Alet kombinasyonu mümkün değil

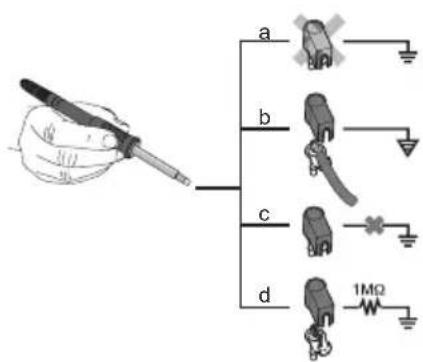

Potansiyel dengelemesi

3,5 mm'lik circirli fiş yuvasının farklı kumandaları sayesinde 4 varyant mümkündür:

a Usulüne uygun topraklanmış	Fişsiz (teslimat durumu).
b Potansiyel deng-elemesi	Fiş, orta kontakta dengeleme hattı ile.
c Potansiyelsiz Fişli
d Usulüne göre topraklı (yumuşak topraklanmış)	Fiş ve direnç lehimli. Topraklama seçilen direnç üzerinden.

Lehimleme ve lehim çıkartma

Lehim çalışmalarını, bağladığınız lehim aletinin kullanım kılavuzuna göre yapın.

Havya uçlarının kullanılması

• İlk ısıtma işleminden önce, lehimlenebilir seçmeli havya ucunu lehim ile ıslatınız. Bu işlem, havya ucunda depolanmadan kaynaklanan oksit katmanlarını ve düzensizlikleri ortadan kaldırır.
• Havya aralarında ve havya çubuğunu yerleştirmeden önce havya ucunun iyice kalaylanmış olduğundan emin olunuz.
• Çok agresif içerikte eritken maddeler (yumuşatıcılar) kullanmayınız.
• Havya uçlarının her zaman usulüne uygun konumda olmasına dikkat ediniz.
• Mümkün olduğunca düşük bir çalışma sıcaklığı seçiniz.
• Uygulama için mümkün olan en büyük havya ucu formunu kullanınız Yaklaşık hesap: Yakl. havya (lehim) döşegi büyüklüğünde.
• Havya ucunu iyice kalaylayarak, havya ucu ile havya noktası arasında geniş bir ısı aktarımının olmasını

sağlayınız.

• Uzun süreli çalışma molalarında, havya sistemini kapatınız veya kullanılmadığında aletin sıcaklığını düşüren Weller fonksiyonunu devreye sokunuz.
• Havya çubukları uzun süre kalacaksa uçlarını lehim ile ıslatınız.
• Lehimi havya ucuna değil, doğrudan havya yerine uygulayınız.
• Havya uçlarını ilgili alet ile değişiriniz.
• Havya ucuna mekanik güç uygulamayınız.

Dikkat

Kumanda cihazları ortalama bir havya ucu büyüklüğüne göre ayarlanmıştır. Uç değişikliği veya başka uç biçimleri kullanımı dolayısıyla sapmalar oluşabilir.

Hata mesajları ve hata giderme

Mesaj/Belirti Olası neden Yardım önlemleri
Gösterge „- - -“ · Alet tanınmadı	Alet arızalıAlet uyumlu değil	Cihazdaki alet bağlantısı kontrol edilmelidirBağlı alet kontrol edilmelidir
Ekran fonksiyonu yok (Ekran kapalı)	Şebeke gerilimi yok · Şebeke şalteri açılmalıdır	Şebeke gerilimi kontrol edilmelidirCihaz sigortası kontrol edilmelidir
OFF	İstasyon bekleme veya OFF modunda	UP veya Down tuşlarıyla lehim aletini yeniden etkinleştirin
Alet ısınmıyor	İstasyon bekleme veya OFF modunda	Kalemi hareket ettirinUP veya Down tuşlarıyla lehim aletini yeniden etkinleştirin
Ekrandaki sıcaklık göstergesiAlet ısınmıyor	Isıtma sistemi arızalı	Lehim aletini kontrol edin/değiştirin
İstasyon çalışması gerektiği gibi çalışmıyor	Parametre ayarları değişmiş	İstasyonu fabrika ayarlarına geri al
Ayar değişiklikleri olanaksız	İstasyon kilitli	İstasyon kilidinin açılması
Zero Smog çalışmıyor · Şebeke gerilimi yokSinyal yok	Şebeke beslemesini kontrol edinArabirim kablolarını kontrol edinArabirim ayarlarını kontrol edin
