| Tipo di prodotto | Stazione di saldatura e dissaldatura |
| Marca | Weller |
| Modello | MG100S |
| Alimentazione | 120/230 V ~ 50/60 Hz, 70 W |
| Campo di temperatura | 100°C - 450°C (200°F - 850°F) circa |
| Precisione della temperatura | ± 1°C (con funzione Window) |
| Numero di canali | 2 (WT 2M) |
| Funzione Stand-by | Regolabile da OFF a 100-300°C (200-600°F), temporizzazione 1-99 min |
| Funzione Auto-OFF | Regolabile da OFF a 1-999 min |
| Blocco (LOCK) | Codice a 3 cifre, impedisce modifiche |
| Offset | ± 40°C (± 72°F) |
| Temperature fisse | 2 temperature predefinite attivabili |
| Schermo | LCD con retroilluminazione regolabile (0-100%) |
| Uscita di commutazione senza potenziale | Per Zero Smog o robot (ES FE / ES rob) |
| Compensazione di potenziale | 4 modalità: messa a terra diretta, indiretta, compensazione, senza potenziale |
| Rilevamento automatico dell'utensile | Sì, con limitazione sovraccarico (150 W max) |
| Manutenzione e pulizia | Stagnare la punta dopo l'uso, utilizzare flussi non aggressivi, sostituire la punta con l'attrezzo previsto |
| Sicurezza | Funzione auto-off, rilevamento movimento, compensazione potenziale |
| Ricambi e riparabilità | Punte, utensili di saldatura compatibili; servizio clienti: technical-service@weller-tools.com |
| Reset di fabbrica | Premere Exit + UP + DOWN per 3 secondi all'accensione |
Domande frequenti - MG100S Weller
Domande degli utenti su MG100S Weller
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Saldatrice in formato PDF gratuitamente! Trova il tuo manuale MG100S - Weller e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MG100S del marchio Weller.
MANUALE UTENTE MG100S Weller

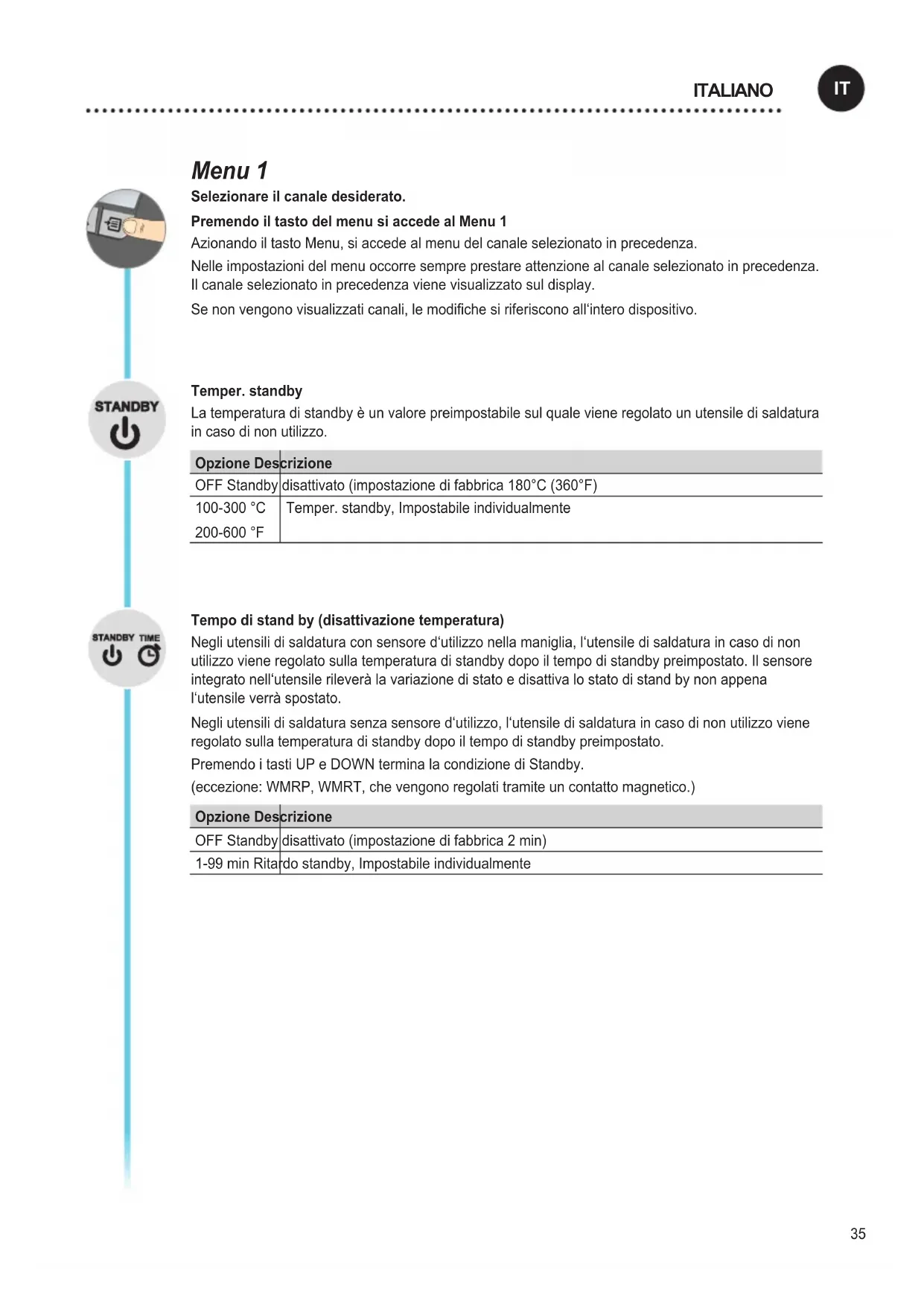

Selezionare il canale desiderato.
Premendo il tasto del menu si accede al Menu 1
Azionando il tasto Menu, si accede al menu del canale selezionato in precedenza.
Nelle impostazioni del menu occorre sempre prestare attenzione al canale selezionato in precedenza. Il canale selezionato in precedenza viene visualizzato sul display.
Se non vengono visualizzati canali, le modifiche si riferiscono all'intero dispositivo.
Temper. standby
La temperatura di standby è un valore preimpostabile sul quale viene regolato un utensile di saldatura in caso di non utilizzo.
| Opzione Descrizione | |
| OFF Standby | disattivato (impostazione di fabbrica 180°C (360°F) |
| 100-300 °C | Temper. standby, Impostabile individualmente |
| 200-600 °F | |
Tempo di stand by (disattivazione temperatura)
Negli utensili di saldatura con sensore d'utilizzo nella maniglia, l'utensile di saldatura in caso di non utilizzo viene regolato sulla temperatura di standby dopo il tempo di standby preimpostato. Il sensore integrato nell'utensile rileverà la variazione di stato e disattiva lo stato di stand by non appena l'utensile verrà spostato.
Negli utensili di saldatura senza sensore d'utilizzo, l'utensile di saldatura in caso di non utilizzo viene regolato sulla temperatura di standby dopo il tempo di standby preimpostato.
Premendo i tasti UP e DOWN termina la condizione di Standby.
(eccezione: WMRP, WMRT, che vengono regolati tramite un contatto magnetico.)
| Opzione Descrizione | |
| OFF Standby | disattivato (impostazione di fabbrica 2 min) |
| 1-99 min Ritardo standby, Impostabile individualmente | |
Tempo di OFF
In caso di non utilizzo dell'utensile di saldatura, terminato il tempo di OFF, viene disattivato il riscaldamento dell'utensile. La disattivazione della temperatura viene eseguita indipendentemente dalla funzione di stand by impostata. La temperatura reale viene indicata dal lampeggio e funge da indicazione del calore residuo; sul display viene visualizzato „AUTO-OFF“.
Finché l'utensile di saldatura è in raffreddamento, il calore residuo viene visualizzato nell'indicazione a 1 canale. Inoltre sul display lampeggia la parola „Cooling“. COOLING
In caso di indicazione a 2 canali, °C / °F lampeggia sul display del canale corrispondente.
Non appena la temperatura scende sotto i 50°C (122°F), sul display compare OFF e l'illuminazione dello sfondo viene spenta.
Premendo i tasti UP e DOWN termina la condizione di OFF.
| Opzione12 | Descrizione |
| OFF Tempo di OFF Disattivato (impostazione di fabbrica 10 min) | |
| 1-999 min Tempo di OFF, Impostabile individualmente | |
Funzione Window
Opzione 1 (impostazione di fabbrica):
Mettere l'uscita senza potenziale su ES FE.
Limitazione del range di temperatura a max. ± 1° -99 C (±1-180 °F), partendo da una temperatura bloccata tramite la funzione "LOCK".
La temperatura bloccata rappresenta, quindi, la media del range di temperatura impostabile.
Opzione 2:
Impostare l'uscita di commutazione a potenziale zero su ES rob; ES FE / rob; ES rob / rob.
Partendo da una temperatura impostata e bloccata, con l'ausilio della funzione WINDOW può essere impostata una finestra di temperatura di ± 1 -99°C (± 1 -180 °F). Se la temperatura si trova all'interno di questa finestra, il contatto a potenziale zero (uscita accoppiatore ottico) viene collegato.
| Opzione12 | Descrizione |
| OFF Funzione | Window Disattivato (impostazione di fabbrica OFF) |
| 1-99 °C | Funzione Window, Impostabile individualmente |
| 1-180 °F |
LOCK
Blocco della stazione. Dopo il blocco, sull'apparecchio non sono più possibili modifiche all'impostazione.
Eccezione 1: Tasti temperatura fissa attivati.
Eccezione 2: Funzione Window Opzione 1.
Tutte le altre impostazioni non potranno più essere regolate fino al momento dello sblocco.
Blocco stazione
Impostare il codice di blocco a tre cifre desiderato (fra 001 e 999) e confermare con il tasto Menu.
Il blocco sarà ora attivo (sul display sarà visibile il simbolo di un lucchetto).
Sblocco stazione
Premere il tasto Menu. Sul display compare ON
Impostare il codice di blocco a tre cifre.
Confermare il codice con il tasto Menu.
Dimenticato il codice?
Si prega di rivolgersi al nostro Servizio Assistenza Clienti: technical-service@weller-tools.com
Offset
La temperatura effettiva della punta saldante può essere adattata immettendo un offset di temperatura di ± 40 °C (± 72 °F).
°C °F
Commutazione dell'unità di temperatura.
| Opzione Descrizione | |
| °C Centigradi | |
| °F Fahrenheit | |
Menu 2
Selezionare il canale desiderato.
Premendo a lungo (3 sec) il tasto Menu, si accede al menu 2 del canale desiderato.
Nelle impostazioni del menu occorre sempre prestare attenzione al canale selezionato in precedenza. Il canale selezionato in precedenza viene visualizzato sul display.
Se non vengono visualizzati canali, le modifiche si riferiscono all'intero dispositivo.
Temperature fisse
Attivazione delle 2 temperature fisse impostabili individualmente.
| Opzione12 | Descrizione |
| ON Temperature fisse attivato | |
| OFF Temperature fisse Disattivato (impostazione di fabbrica) | |
Se le temperature fisse sono attivate, possono essere selezionate e modificate tramite i tasti UP e DOWN.
Retroilluminazione
| Opzione Descrizione |
| 0-100% Luminosità LCD (impostazione di fabbrica 80%) |
Uscita di commutazione libera da potenziale
Selezione di uscita Zero Smog o uscita robot
| Opzione12 | Descrizione |
| ES FE uscita | Zero Smog attivata (impostazione di fabbrica) |
| ES rob Uscita | robot attivata |
Sensibilità
| Opzione Descrizione | |
| 1 | Insensibile – reagisce ad un movimento forte (prolungato) |
| 2 | ⋮ |
| 3 | Standard (impostazione di fabbrica) |
| 4 | ⋮ |
| 5 | Sensibile - reagisce ad un movimento leggero (breve) |
Esempio
Configurazione uscita ZeroSmog
Ripristino impostazioni di fabbrica
All'attivazione: Premere per 3 secondi Exit, UP e DOWN 3
Codice utensile e limitazione di sovraccarico
WT 2M ha un codice utensile automatico che assegna i relativi parametri di regolazione all'utensile di volta in volta collegato. Per evitare di sovraccaricare una stazione, vengono supportati solo gli utensili compatibili.
√ Funzionamento illimitato
- Riduzione della potenza a 150 W
✗ Combinazione di utensili non possibile

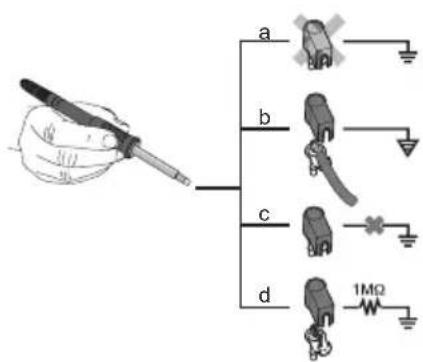

Compensazione di potenziale
I diversi cablaggi della presa jack da 3,5 mm consentono di realizzare 4 varianti:
| a Messa a terra diretta senza | connettore (stato alla consegna). |
| b Compensazione di potenziale | con connettore, linea di compensazione sul contatto centrale. |
| c Libera da potenziale con connettore | |
| d Messa a terra indiretta con | connettore e resistenza saldata. Messa a terra mediante la resistenza selezionata. |
Saldare e dissaldare
Eseguire i lavori di saldatura secondo le istruzioni per l'uso dell'utensile di saldatura collegato alla macchina.
Trattamento delle punte saldanti
- Al primo riscaldamento umettare la punta saldante selettiva e stagnabile con lega saldante. In questo modo si rimuoveranno gli strati di ossidazione dovuti alla conservazione ed altre impurità della punta saldante.
- Durante le pause di lavoro e prima di riporre il saldatore, accertarsi sempre che la punta saldante sia ben stagnata.
• Non utilizzare fondenti eccessivamente aggressivi. - Accertarsi sempre che la punta saldante sia correttamente in posizione.
- Selezionare la temperatura di lavoro più bassa possibile.
- Scegliere per l'applicazione la punta saldante con la forma più grande possibile Regola empirica: approssimativamente grande quanto il pad di saldatura.
- Stagnando accuratamente la punta saldante, per il passaggio di calore tra la punta saldante e il punto da saldare, assicurare la presenza di una superficie più ampia
possibile.
- Disattivare il sistema di saldatura durante le pause di lavoro prolungate oppure utilizzare la funzione Weller per l'abbassamento della temperatura in caso di non utilizzo dell'utensile.
- Se si prevede di deporre il saldatore per un periodo prolungato, umettare la punta con lega saldante.
- Applicare la lega per saldatura direttamente sul punto da saldare, non sulla punta saldante.
- Cambiate le punte saldanti con l'apposita strumentazione.
- Non esercitare alcuna forza meccanica sulla punta saldante.
Avviso
Le centraline di comando sono tarate per una dimensione media della punta saldante. Possono verificarsi scostamenti a causa della sostituzione della punta o per l'utilizzo di altre forme di punta.
Messaggi d'errore e problemi
| Messaggio/Sintomo Possibile | causa Misure correttive | |
| Display „- - -“ · L'utensile non è | stato riconosciutoUtenile difettosoUtenile non compatibile | · Verificare il collegamento dell'utensile all'apparecchio· Verificare l'utensile collegato |
| Nessuna funzione di display(Display Off) | · Assenza della tensione di rete | · Inserire l'interruttore di rete· Verificare la tensione di rete· Controllare la protezione dell'apparecchio |
| OFF · La stazione si trova in modalità Standby o OFF | · Con i tasti UP o Down riattivare l'utensile di saldatura | |
| L'utensile rimane freddo | · La stazione si trova in modalità Standby o OFF | · Muovere i pistoni· Con i tasti UP o Down riattivare l'utensile di saldatura |
| Visualizzazione della temperatura nel display· L'utensile rimane freddo | · Riscaldamento difettoso | · Controllare / sostituire l'utensile di saldatura |
| La stazione non funziona come al solito | · Parametri modificati | · Ripristino stazione alle impostazioni di fabbrica |
| Modifiche all'impostazione non possibili | · Stazione bloccata · Sblocco stazione | |
| L'aspiratore Zero Smog non si avvia l'aspiratore Zero Smog | · Assenza della tensione di rete· Non c'è segnale | · Controllare l'alimentazione di corrente· Controllare il cablaggio dell'interfaccia· Controllare le impostazioni dell'interfaccia |
