Tuotetyyppi	Juotto- ja juotonpoistoasema
Merkki	Weller
Malli	MG100S
Virtalähde	120/230 V ~ 50/60 Hz, 70 W
Lämpötila-alue	noin 100°C - 450°C (200°F - 850°F)
Lämpötilan tarkkuus	± 1°C (Window-toiminnolla)
Kanavien lukumäärä	2 (WT 2M)
Valmiustila (Stand-by)	Säädettävissä OFF:sta 100-300°C (200-600°F), viive 1-99 min
Automaattinen sammutus (Auto-OFF)	Säädettävissä OFF:sta 1-999 min
Lukitus (LOCK)	3-numeroinen koodi, estää muutokset
Poikkeama (Offset)	± 40°C (± 72°F)
Kiinteät lämpötilat	2 esiasetettua lämpötilaa, jotka voidaan aktivoida
Näyttö	LCD säädettävällä taustavalolla (0-100%)
Potentiaaliton kytkentälähtö	Zero Smog:lle tai robotille (ES FE / ES rob)
Potentiaalitasaus	4 tilaa: suora maadoitus, epäsuora maadoitus, tasaus, potentiaaliton
Automaattinen työkalun tunnistus	Kyllä, ylikuormituksen rajoituksella (max 150 W)
Huolto ja puhdistus	Tinata kärki käytön jälkeen, käytä ei-aggressiivisia juoksutteita, vaihda kärki mukana tulevalla työkalulla
Turvallisuus	Automaattinen sammutus, liiketunnistus, potentiaalitasaus
Varaosat ja korjattavuus	Kärjet, yhteensopivat juottotyökalut; asiakaspalvelu: [e-mail]
Tehdasasetusten palautus	Paina Exit + UP + DOWN -näppäimiä 3 sekunnin ajan virran kytkennän yhteydessä

Usein kysytyt kysymykset - MG100S Weller

Kuinka asetan valmiustilan (Stand-by) lämpötilan?

Siirry valikkoon 1 painamalla valikkonäppäintä. Valitse haluamasi kanava. Siirry kohtaan 'Temp. Stand-by' ja aseta lämpötila välille 100-300 °C (tai OFF poistaaksesi käytöstä). Vahvista valikkonäppäimellä.

Mitä tehdä, jos näytöllä lukee 'OFF' ja työkalu pysyy kylmänä?

Tämä tarkoittaa, että asema on valmiustilassa tai Auto-OFF-tilassa. Paina UP- tai DOWN-näppäimiä aktivoidaksesi työkalun uudelleen. Jos näytöllä vilkkuu 'COOLING', odota, että lämpötila laskee alle 50 °C ennen uudelleenkäyttöä.

Kuinka lukita asema estääksesi vahingossa tapahtuvat muutokset?

Valitse valikossa 1 'LOCK'. Anna 3-numeroinen koodi (001-999) ja vahvista. Näytölle ilmestyy lukkosymboli. Avaaksesi lukituksen, paina valikkonäppäintä, anna sama koodi ja vahvista.

Mitä virheilmoitus '- - -' tarkoittaa?

Työkalua ei havaittu tai se on viallinen/yhteensopimaton. Tarkista työkalun liitäntä asemaan ja sen kunto. Vaihda työkalu tarvittaessa.

Kuinka säätää todellista lämpötilaa, jos se ei vastaa asetusarvoa?

Käytä 'Offset'-toimintoa valikossa 1. Voit lisätä poikkeaman ±40 °C (±72 °F) kompensoidaksesi erot. Vahvista valikkonäppäimellä.

Voinko käyttää asemaa Zero Smog -savunpoistimen kanssa?

Kyllä. Valitse valikossa 2 potentiaalittoman kytkentälähdön asetukseksi 'ES FE' (tehdasasetus). Kytke savunpoistin omistettuun lähtöön. Katso kytkentäkaaviota ohjekirjasta.

Kuinka palauttaa asema tehdasasetuksiin?

Sammuta asema. Pidä 'Exit', 'UP' ja 'DOWN' -näppäimiä painettuina samanaikaisesti, kytke sitten virta uudelleen. Jatka painamista 3 sekuntia, kunnes näyttö näyttää palautuksen.

Mitä huoltotoimenpiteitä kärjelle suositellaan?

Tinata kärki jokaisen käytön jälkeen ja ennen säilytystä. Älä käytä aggressiivisia juoksutteita. Kiinnitä kärki oikein. Vaihda kärki mukana tulevalla työkalulla ilman voimankäyttöä. Sammuta asema pitkien taukojen aikana.

Asema ei kuumene, vaikka näyttö toimii, mitä tehdä?

Tarkista, ettei asema ole valmiustilassa (paina UP/DOWN). Jos työkalu pysyy kylmänä, lämmitys saattaa olla viallinen. Kokeile toisella yhteensopivalla työkalulla tai ota yhteyttä tekniseen tukeen.

Kuinka vaihtaa lämpötilayksikköä °C:n ja °F:n välillä?

Siirry valikossa 1 kohtaan '°C °F'. Valitse '°C' tai '°F' UP/DOWN-näppäimillä ja vahvista valikkonäppäimellä.

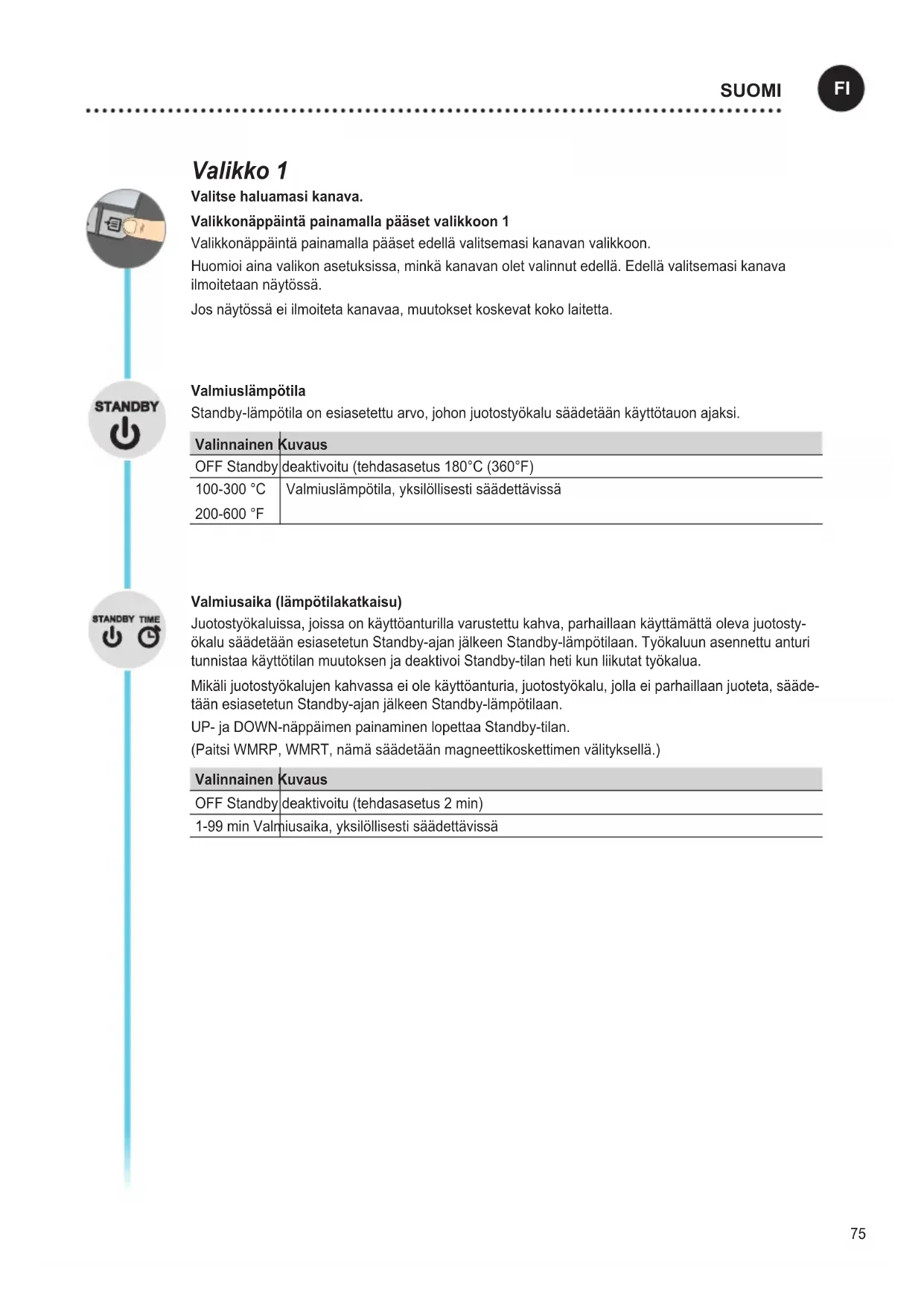

KÄYTTÖOHJE MG100S Weller

Valitse haluamasi kanava.

Valikkonäppäintä painamalla pääset valikkoon 1

Valikkonäppäintä painamalla pääset edellä valitsemasi kanavan valikkoon.

Huomioi aina valikon asetuksissa, minkä kanavan olet valinnut edellä. Edellä valitsemasi kanava ilmoitetaan näytössä.

Jos näytössä ei ilmoiteta kanavaa, muutokset koskevat koko laitetta.

Valmiuslämpötila

Standby-lämpötila on esiasetettu arvo, johon juotostyökalu säädetään käyttötauon ajaksi.

Valinnainen	Kuvaus
OFF Standby	deaktivoitu (tehdasasetus 180°C (360°F)
100-300 °C	Valmiuslämpötila, yksilöllisesti säädettävissä
200-600 °F

Valmiusaika (lämpötilakatkaisu)

Juotostyökaluissa, joissa on käyttöanturilla varustettu kahva, parhaillaan käyttämättä oleva juotostyökalu säädetään esiasetetun Standby-ajan jälkeen Standby-lämpötilaan. Työkaluun asennettu anturi tunnistaa käyttötilan muutoksen ja deaktivoi Standby-tilan heti kun liikutat työkalua.

Mikäli juotostyökalujen kahvassa ei ole käyttöanturia, juotostyökalu, jolla ei parhaillaan juoteta, säädetään esiasetetun Standby-ajan jälkeen Standby-lämpötilaan.

UP- ja DOWN-näppäimen painaminen lopettaa Standby-tilan.

(Paitsi WMRP, WMRT, nämä säädetään magneettikoskettimen välityksellä.)

Valinnainen Kuvaus
OFF Standby	deaktivoitu (tehdasasetus 2 min)
1-99 min Valmiusaika, yksilöllisesti säädettävissä

OFF-aika

Kun juotostyökalua ei käytetä, juotostyökalun lämmitys katkaistaan OFF-ajan päätyttyä. Lämpötila-katkaisu suoritetaan riippumatta asetetusta valmiustoiminnosta. Tosilämpötila ilmoitetaan vilkuvalla lukemalla ja se toimii jäännöslämmön ilmoituksena. Näyttöön tulee „AUTO-OFF“.

Jäännöslämpö näkyy 1-kanavanäytössä niin kauan kuin juotostyökalu jäähtyy. Lisäksi teksti „Cooling“ vilkkuu näytössä. COOLING

2-kanavanäytön yhteydessä vilkkuu °C / °F kyseisen kanavan näytössä.

Heti kun lämpötila alittaa 50°C (122°F) tason, näyttöön tulee OFF ja taustavalaistus sammuu.

UP- ja DOWN-näppäimen samanaikainen painaminen lopettaa OFF-tilan.

Valinnainen12	Kuvaus
OFF OFF-aika	deaktivoitu (tehdasasetus 10 min)
1-999 min OFF-aika, yksilöllisesti säädettävissä

Window-toiminto

Valinnainen 1 (tehdasasetus):

Säädä potentiaaliton kytkentälähtö asentoon ES FE.

Säätöalueen rajoittaminen ± 1-99 °C (±1-180 °F) välille „LOCK“-toiminnolla lukitusta lämpötilasta lähtien.

Lukittu lämpötila muodostaa siten säädettävän lämpötilaikkunan keskikohdan.

Valinnainen 2:

Säädä potentiaalivapaan kytkentalähdön asetuksesi ES rob; ES FE / rob; ES rob / rob.

Asettamastasi lukitusta lämpötilasta lähtien voit säätää WINDOW-toiminnon avulla ± 1-99 °C (± 1-180 °F) lämpötilaikkuna. Jos tosilämpötila on tämän ikkunan sisällä, potentiaalivapaa kosketin (optoeristinlähtö) kytketään läpi.

Valinnainen12	Kuvaus
OFF Window-	toiminto deaktivoitu (tehdasasetus OFF)
1-99 °C	Window-toiminto, yksilöllisesti säädettävissä
1-180 °F

LOCK

Aseman lukitus. Lukituksen jälkeen laitteen asetuksia ei voi enää muuttaa.

Poikkeus 1: Kiinteän lämpötilan näppäimet aktivoitu.

Poikkeus 2: Window-toiminto Valinnainen 1.

Kaikkien muiden asetusten tekeminen ovat estetty lukituksen avaamiseen asti.

Asema lukittu

Aseta haluamasi kolmimerkkinen lukituskoodi (001-999 välillä) ja vahvista se valikkonäppäimellä.

Lukitus on aktivoitu (näytössä näkyy lukko).

Aseman lukituksen avaus

Paina valikkonäppäintä. Näyttöön tulee ON

Syötä kolmimerkkinen lukituskoodi.

Vahvista koodi valikkonäppäimellä.

Koodi unohtunut?

Käänny asiakaspalvelumme

puoleen: [e-mail]

Lämpötilakorjaus

Todellista juottokärkilämpötilaa voidaan muuttaa lämpötilan Offset- arvon syötöllä ± 40 °C (± 72 °F) verran.

°C °F

Lämpötilayksikön vaihtaminen.

Valinnainen Kuvaus
°C Celsius
°F Fahrenheit

Valikko 2

Valitse haluamasi kanava.

Valikkonäppäimen pitkällä painalluksella (3 sekuntia) pääset halutun kanavan valikkoon 2.

Huomioi aina valikon asetuksissa, minkä kanavan olet valinnut edellä. Edellä valitsemasi kanava ilmoitetaan näytössä.

Jos näytössä ei ilmoiteta kanavaa, muutokset koskevat koko laitetta.

Kiinteät lämpötilat

2 yksilöllisesti säädettävän kiinteän lämpötilan aktivointi.

Valinnainen12	Kuvaus
ON Kiinteät lämpötilat aktivoitu
OFF Kiinteät	ämpötilat deaktivoitu (tehdasasetus)

Jos olet aktivoinut kiinteät lämpötilat, voit valita ja muuttaa niitä UP- ja DOWN-näppäimillä.

Taustavalaistus

Valinnainen	Kuvaus
0-100% LCD-valoisuus (tehdasasetus 80%)

Potentiaaliton kytkentälähtö

Zero Smog -lähdön tai robottilähdön valinta

Valinnainen12	Kuvaus
ES FE Zero Smog -lähtö aktivoitu (tehdasasetus)
ES rob Robottilähtö aktivoitu

Herkkyys

Valinnainen	Kuvaus
1	Epäherkkä – reagoi voimakkaaseen (pitkään) liikkeeseen
2
3	-Perus (tehdasasetus)
4
5	-Herkkä - reagoi heikkoon (lyhyeen) liikkeeseen

Esimerkki

ZeroSmog -lähdön konfigurointi

Palauttaminen tehdasasetuksiin

Päällekytkennän yhteydessä: Paina Exit, UP ja DOWN 3 sekunnin ajan

Työkalun tunnistus ja ylikuormitusrajoitus

WT 2M on varustettu automattisella työkalutunnistuksella, joka kohdentaa kulloinkin kytkettyyn työkaluun asiaankuuluvat säätöparametrit. Aseman ylikuormituksen estämiseksi ne tukevat vain yhteensopivia työkaluja:

√ Rajoittamaton toiminta

- Tehon vähennys 150 W tasolle

✗ Käyttötarvikeyhdistelmä ei ole mahdollinen

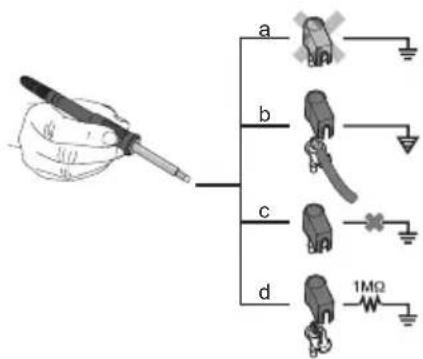

Potentiaalin tasaus

3,5 mm jakkikoskettimen erilaisilla kytkennöillä on mahdollista tehdä 4 vaihtoehtoista versiota:

a Kova maadoitus ilman pistoketta (toimitustila).

b Potentiaalin tasaus pistokkeella, tasausjohto keskikoskettimessa.

c Potentiaaliton pistokkeella

d Penmeä maadoitus pistokkeella ja kiinnjuotetulla vastuksella. Maadoitus valitun vastuksen kautta.

Juottaminen ja juotoksen irrottaminen

Suorita juotostyöt kytketyn juotostyökalun käyttöohjeiden mukaan.

Juotoskärkien käsittely

• Kostuta ensimmäisen kuumennuksen yhteydessä selektiivinen ja tinattava juotoskärki juotteella. Tämä poistaa juotoskärjestä varastoinnin takia muodostuneet oksidikerrokset ja epäpuhtaudet.
• Huolehdi työtauukojen yhteydessä ja ennen juotoskolvin syrjäänlaittoa siitä, että juotoskärki on tinattu kunnolla.
• Älä käytä liian syövyttäviä juoksutteita.
• Huolehdi aina siitä, että juotoskärjet on kiinnitetty asianmukaisesti paikoilleen.
• Valitse mahdollisimman alhainen käyttölämpötila.
• Valitse mahdollisimman suuri käyttösovellukselle sopiva juotoskärkimuoto Nyrkkisääntönä: suunnilleen niin suuri kuin juotospiste.

• Tinaa juotoskärki kunnolla, niin että lämpö välittyy suurialaisesti juotoskärjen ja juotoskohdan välillä.

• Kytke pitempien työtaukojen yhteydessä juotosjärjestelmä pois päältä tai käytä Weller-toimintoa, joka alentaa lämpötilaa käyttötaukojen ajaksi.

• Kostuta kärki juotteeseen, ennen kuin laitat juotoskolvin pidemmäksi ajaksi säilytykseen.
• Anna juotetta suoraan juotoskohtaan, ei juotoskärjen päälle.
• Vaihda juotoskärjet asiaankuuluvaan työkaluun.
• Älä kohdista mitään mekaanista voimaa juotoskärjelle.

HUOMIO

Ohjainlaitteet on säädetty keskisuurille juottokärjille. Poikkeamia voi syntyä kärkien vaihdon tai muodoltaan erilaisten kärkien käytön takia.

Vikailmoitukset ja vikojen korjaaminen

Ilmoitus/vika Mahdollinen syy	Korjaustoimenpiteet
• Näyttö „--“ • Työkalua ei tunnistettu• Työkalu viallinen• Työkalu ei yhteensopiva		• Tarkasta työkalun liitäntä laitteeseen• Tarkasta kytketty työkalu
• Ei näyttötoimintoa (näyttö pois päältä)	• Ei verkkojännitettä • Kytke verkkokatkaisin päälle• Tarkasta verkkojännite• Tarkasta laitteen sulake
• OFF	• Asema on Standby- tai OFF-tilassa	• Aktivoi juotostyökalu uudelleen UP- tai DOWN-näppäimillä
• Työkalu pysyy kylmänä	• Asema on Standby- tai OFF-tilassa	• Liikuta kolvia• Aktivoi juotostyökalu uudelleen UP- tai DOWN-näppäimillä
• Lämpötilalukema näytössä• Työkalu pysyy kylmänä	• Kuumennin rikki • Tarkasta/vaihda juotostyökalu
• Asema ei toimi totuttuun tapaan	• Parametrien säätöä muutettu • Palauta asema tehdasasetuksiin
• Asetusten muuttaminen ei ole mahdollisia	• Asema lukittu • Aseman lukituksen avaus
• Zero Smog ei lähde käyntiin •	• Ei verkkojännitettä• Ei signaalia	• Tarkista verkkovirta• Tarkasta liitäntäjohdotus• Tarkasta liitäntäasetukset
