Produkta tips	Lodēšanas un atlodēšanas stacija
Zīmols	Weller
Modelis	MG100S
Barošana	120/230 V ~ 50/60 Hz, 70 W
Temperatūras diapazons	100°C - 450°C (200°F - 850°F) aptuveni
Temperatūras precizitāte	± 1°C (ar Window funkciju)
Kanālu skaits	2 (WT 2M)
Gaidstāves funkcija	Iestatāma no OFF līdz 100-300°C (200-600°F), aizkave 1-99 min
Auto-OFF funkcija	Iestatāma no OFF līdz 1-999 min
Bloķēšana (LOCK)	3 ciparu kods, novērš izmaiņas
Nobīde (Offset)	± 40°C (± 72°F)
Fiksētas temperatūras	2 iepriekš noteiktas temperatūras, kuras var aktivizēt
Ekrāns	LCD ar regulējamu fona apgaismojumu (0-100%)
Potenciāli brīva komutācijas izeja	Zero Smog vai robotam (ES FE / ES rob)
Potenciāla kompensācija	4 režīmi: tiešā zemējuma, netiešā, kompensācijas, bez potenciāla
Automātiska instrumenta noteikšana	Jā, ar pārslodzes ierobežojumu (maks. 150 W)
Apkope un tīrīšana	Pēc lietošanas apklāt galu ar alvu, izmantot neagresīvus flusus, nomainīt galu ar paredzēto instrumentu
Drošība	Auto-off funkcija, kustības noteikšana, potenciāla kompensācija
Rezerves daļas un remontējamība	Gali, saderīgi lodēšanas instrumenti; klientu apkalpošana: [e-mail]
Rūpnīcas atiestatīšana	Nospiediet Exit + UP + DOWN 3 sekundes, ieslēdzot strāvu

Bieži uzdotie jautājumi - MG100S Weller

Kā iestatīt gaidstāves temperatūru (Stand-by)?

Dodieties uz 1. izvēlni, nospiežot izvēlnes taustiņu. Izvēlieties vēlamo kanālu. Pārejiet uz 'Temp. Stand-by' un iestatiet temperatūru no 100-300 °C (vai OFF, lai atspējotu). Apstipriniet ar izvēlnes taustiņu.

Ko darīt, ja ekrānā redzams 'OFF' un instruments paliek auksts?

Tas nozīmē, ka stacija ir gaidstāves vai Auto-OFF režīmā. Nospiediet UP vai DOWN taustiņu, lai atkārtoti aktivizētu instrumentu. Ja displejs mirgo 'COOLING', pagaidiet, līdz temperatūra nokrīt zem 50 °C, pirms atkārtotas lietošanas.

Kā bloķēt staciju, lai novērstu nejaušas izmaiņas?

1. izvēlnē atlasiet 'LOCK'. Ievadiet 3 ciparu kodu (001-999) un apstipriniet. Ekrānā parādīsies atslēgas attēls. Lai atbloķētu, nospiediet izvēlnes taustiņu, ievadiet to pašu kodu un apstipriniet.

Ko nozīmē kļūdas ziņojums '- - -'?

Instruments nav atklāts vai ir bojāts/nesaderīgs. Pārbaudiet instrumenta savienojumu ar staciju un tā stāvokli. Ja nepieciešams, nomainiet instrumentu.

Kā noregulēt faktisko temperatūru, ja tā neatbilst iestatītajai?

Izmantojiet funkciju 'Offset' 1. izvēlnē. Varat ievadīt nobīdi ±40 °C (±72 °F), lai kompensētu novirzes. Apstipriniet ar izvēlnes taustiņu.

Vai es varu izmantot staciju ar Zero Smog dūmu nosūcēju?

Jā. 2. izvēlnē iestatiet potenciāli brīvo komutācijas izeju uz 'ES FE' (rūpnīcas iestatījums). Pievienojiet nosūcēju paredzētajai izejai. Skatiet vadu shēmu instrukcijā.

Kā atiestatīt staciju uz rūpnīcas iestatījumiem?

Izslēdziet staciju. Vienlaikus turiet nospiestus taustiņus 'Exit', 'UP' un 'DOWN', pēc tam atkal ieslēdziet. Turpiniet spiest 3 sekundes, līdz ekrānā tiek parādīta atiestatīšana.

Kādi ir apkopes piesardzības pasākumi galam?

Pēc katras lietošanas un pirms uzglabāšanas apklājiet galu ar alvu. Neizmantojiet agresīvus flusus. Pareizi nostipriniet galu. Lai nomainītu, izmantojiet komplektācijā iekļauto instrumentu, nespiežot. Ilgāku pārtraukumu laikā izslēdziet staciju.

Stacija nesasilst, lai gan displejs darbojas, ko darīt?

Pārbaudiet, vai stacija nav gaidstāves režīmā (nospiediet UP/DOWN). Ja instruments paliek auksts, iespējams, ka sildītājs ir bojāts. Pārbaudiet ar citu saderīgu instrumentu vai sazinieties ar tehnisko atbalstu.

Kā mainīt temperatūras vienību starp °C un °F?

1. izvēlnē pārejiet uz opciju '°C °F'. Atlasiet '°C' vai '°F' ar UP/DOWN taustiņiem un apstipriniet ar izvēlnes taustiņu.

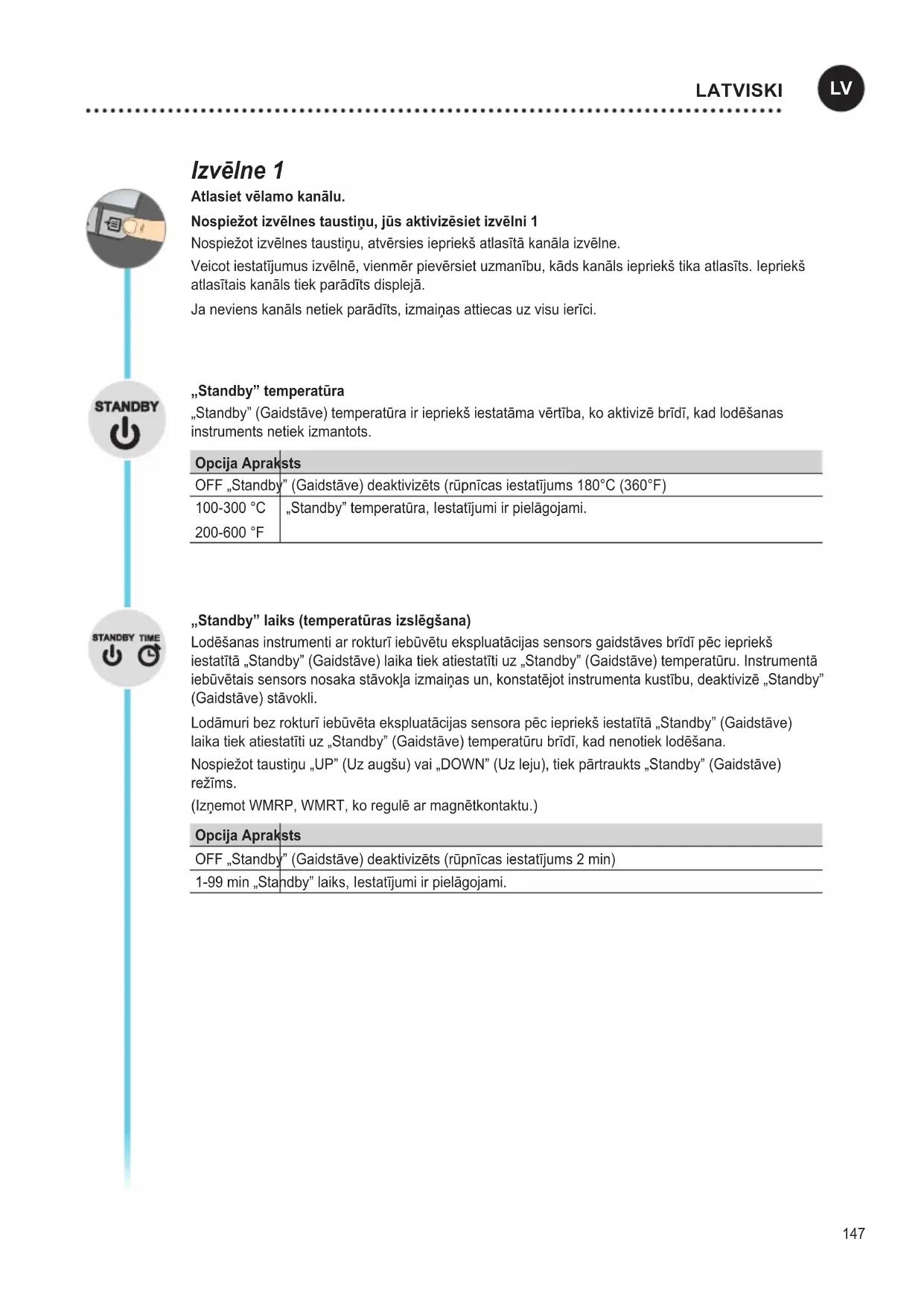

LIETOŠANAS INSTRUKCIJA MG100S Weller

Atlasiet vēlamo kanālu.

Nospiežot izvēlnes taustiņu, jūs aktivizēsiet izvēlni 1

Nospiežot izvēlnes taustinu, atvērsies iepriekš atlasītā kanāla izvēlne.

Veicot iestatījumus izvēlnē, vienmēr pievērsiet uzmanību, kāds kanāls iepriekš tika atlasīts. lepriekš atlasītais kanāls tiek parādīts displejā.

Ja neviens kanāls netiek parādīts, izmaiņas attiecas uz visu ierīci.

„Standby“ temperatūra

„Standby” (Gaidstäve) temperatūra ir iepriekš iestatāma vērtība, ko aktivizē brīdī, kad lodēšanas instruments netiek izmantots.

Opcija Apraksts
OFF „Standby” (Gaidstāve) deaktivizēts (rūpnīcas iestatījums 180°C (360°F)
100-300 °C	„Standby” temperatūra, lestatījumi ir pielāgojami.
200-600 °F

„Standby” laiks (temperatūras izslēgšana)

Lodēšanas instrumenti ar rokturī iebūvētu ekspluatācijas sensors gaidstāves brīdī pēc iepriekš iestatītā „Standby” (Gaidstāve) laika tiek atiestatīti uz „Standby” (Gaidstāve) temperatūru. Instrumentā iebūvētais sensors nosaka stāvokļa izmaiņas un, konstatējot instrumenta kustību, deaktivizē „Standby” (Gaidstāve) stāvokli.

Lodāmuri bez rokturī iebūvēta ekspluatācijas sensora pēc iepriekš iestatītā „Standby” (Gaidstāve) laika tiek atiestatīti uz „Standby” (Gaidstāve) temperatūru brīdī, kad nenotiek lodēšana.

Nospiežot taustiņu „UP“ (Uz augšu) vai „DOWN“ (Uz leju), tiek pārtraukts „Standby“ (Gaidstāve) režīms.

(Iznemot WMRP, WMRT, ko regulē ar magnētkontaktu.)

Opcija Apraksts

OFF „Standby” (Gaidstāve) deaktivizēts (rūpnīcas iestatījums 2 min)

1-99 min „Standby” laiks, Iestatījumi ir pielāgojami.

„OFF" (Izslēgt) laiks

Nelietojot lodēšanas instrumentu, tā apsilde tiek atslēgta pēc „OFF” (Izslēgt) laika beigām.

Temperatūru atslēdz neatkarīgi no iestatītās „Standby” funkcijas. Patiesās temperatūras rādījums mirgo un tiek izmantots kā atlikušā siltuma rādījums. Displejā parādās „AUTO-OFF“.

Kamēr lodēšanas instruments dziest, 1 kanāla rādījumā tiek attēlota tā atlikušā siltuma temperatūra. Displejā papildus mirgo „Cooling” (Dziest). COOLING

2 kanālu rādījumā attiecīgā kanāla displejā mirgo °C / °F.

Brīdī, kad temperatūra ir zemāka par 50 °C (122 °F), displejā tiek parādīts „OFF” (Izslēgt) un tiek deaktivizēts fona apgaismojums.

„OFF" (Izslēgt) režīms tiek pārtraukts, vienlaikus nospiežot taustiņu „UP" (Uz augšu) un „DOWN" (Uz leju).

Opcija 12	Apraksts
OFF „OFF” (Izslēgt) laiks Deaktivizēts (rūpnīcas iestatījums 10 min)
1-999 min „OFF” (Izslēgt) laiks, lestatījumi ir pielāgojami.

Intervāla funkcija

Opcija 1 (rūpnīcas iestatījums):

lestatiet bezpotenciāla pārslēgizeju uz „ES FE”.

Temperatūras diapazona ierobežojums līdz ± 1–99 °C (± 1–180 °F) atbilstoši „LOCK" (Blokēt) funkcijas fiksētajai temperatūrai.

Tādējādi fiksētā temperatūra ir iestatāmās temperatūras diapazona vidējā temperatūra.

Opcija 2:

Bezpotenciāla komutācijas izeju pārslēgt uz ES rob; ES FE / rob; ES rob / rob.

Nemot vērā iestatīto, fiksēto temperatūru, ar „WINDOW” (Intervāls) funkcijas palīdzību var iestatīt temperatūras diapazonu no ± 1–99 °C (± 1–180 °F). Ja esošā temperatūra atrodas šajā diapazonā, tiek savienots kontakts bez potenciāla (optrona izeja).

Opcija 12	Apraksts
OFF Intervāla	funkcija Deaktivizēts (rūpnīcas iestatījums OFF)
1-99 °C	Intervāla funkcija, lestatījumi ir pielāgojami.
1-180 °F

LOCK

Stacijas blokēšana. Pēc blokēšanas vairs nav iespējams veikt izmaiņas iekārtas iestatījumos.

Iznēmums 1: Ir aktivizēts fiksētās temperatūras taustiņš.

Iznēmums 2: Intervāla funkcija Opcija 1.

Visus pārējos iestatījumus nav iespējams pāriestatīt līdz atblokēšanai.

lekārtas blokēšana

Iestatiet vēlamo trīsciparu blokēšanas kodu (no 001 līdz 999) un apstipriniet to ar izvēles taustiņu.

Blokēšana ir aktīva (displejā redzama atslēga).

lekārtas atblokēšana

Nospiediet izvēlnes taustinu. Displejā tiek parādīts „ON” (leslēgt).

Apstipriniet to ar izvēlnes taustinu.

Vai esat aizmirsis kodu?

Vērsieties mūsu klientu

apkalpošanas centrā: technical-

[e-mail]

nobīde

Reālo lodgalvas temperatūru, izmantojot temperatūras nobīdi, var iestatīt ar intervālu ± 40 °C (± 72 °F).

°C °F

Temperatūras mērvienību pārslēgšana.

Opcija Apraksts

°C pēc Celsija skalas

°F pēc Fārenheita skalas

Izvēlne 2

Atlasiet vēlamo kanālu.

Ilgi turot nospiestu (3 sekundes) izvēlnes taustiņu, aktivizēsiet vēlamā kanāla 2. izvēlni.

Veicot iestatījumus izvēlnē, vienmēr pievērsiet uzmanību, kāds kanāls iepriekš tika atlasīts. lepriekš atlasītais kanāls tiek parādīts displejā.

Ja neviens kanāls netiek parādīts, izmainas attiecas uz visu ierīci.

Fiksētās temperatūras

2 individuāli iestatāmu fiksēto temperatūru aktivizācija.

Opcija 12	Apraksts
ON Fiksētās	temperatūras Aktivizēts
OFF Fiksētās	temperatūras Deaktivizēts (rūpnīcas iestatījums)

Ja ir aktivizētas fiksētās temperatūras, tās var atlasīt un mainīt ar taustiņu „UP” (Uz augšu) vai „DOWN” (Uz leju).

Fona apgaismojums

Opcija Apraksts

0-100% Škidro kristālu displeja gaišums (rūpnīcas iestatījums 80%)

Bezpotenciāla slēguma izeja

„Zero Smog" (Bez smoga) vai robota izejas izvēle

Opcija 12	Apraksts
ES FE „Zero Smog” (Bez smoga) izeja aktivizēta (rūpnīcas iestatījums)
ES rob Robota izeja aktivizēta

Jutība

Opcija Apraksts
1	Nejutīgs – reağē uz intensīvu (ilgstošu) kustību
2	⋮
3	-Standarta (rūpnīcas iestatījums)
4	⋮
5	Jutīgs– reağē uz nelielu (īsu) kustību

Piemërs

Atiestatīšana uz rūpnīcas iestatījumiem

Instrumentu atpazīšana un pārslodzes ierobežojums

WT 2M ir aprīkots ar automātisku instrumentu atpazīšanu, kas attiecīgi pievienotajam instrumentam pielāgo atbilstošos regulēšanas parametrus. Lai novērstu stacijas pārslodzi, tiek atbalstīti tikai savietojami instrumenti:

√ Neierobežota darbība

- Jaudas samazinājums uz 150 W

✗ Instrumentu kombinācija nav iespējama

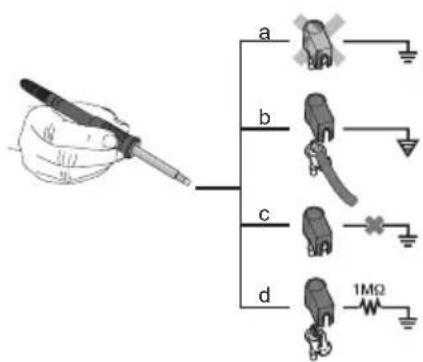

Potenciälu izlīdzināšanas pieslēgvieta

Dažādi pāriestatot 3,5 mm pārslēgšanās savienojumu, iespējami četri varianti:

a iezemēts bez spraudņa (izsūtīšanas stāvoklis);
b Potenciālu izlīdzināšanas pieslēgvieta	ar spraudni, izlīdzinātājvadību vidējā kontaktligzdā;
c bezpotenciāla ar spraudni;
d iezemēts ar drošinātāju	ar spraudni un ielodētu pretestību. lezemēšana ar izvēlēto pretestības vērtību.

Lodēšana un izlodēšana

Veiciet lodēšanu saskaņā ar pieslēgtā lodāmura lietošanas pamācību.

Apiešanās ar lodgalvām

• Pirmajā uzkarsēšanas reizē pārklājiet selektīvo un ar alvu pārklājamo lodgalvu ar lodalvu. Tādējādi noņemsiet oksīda kārtiņas un netīrumus, kas uz lodgalvas veidojušies uzglabāšanas laikā.
• Lodēšanas pārtraukumu laikā un pirms lodāmura nolikšanas raugiet, lai lodēšanas uzgalis būtu labi alvots.
• Neizmantojiet pārāk kodīgus plūstamības līdzekļus.
• Vienmēr raugiet, lai lodgalvas būtu pareizi novietotas.
• Izvēlieties iespējami zemāku darba temperatūru.
• Darbam izvēlieties lielāko iespējamo lodgalvas formu. Pamata nosacījums: aptuveni vienā lielumā ar lodēšanas laukumu.

• Raugiet, lai siltumpärnese no lodgalvas uz lodēšanas vietu notiktu lielā platībā; šim nolūkam rūpīgi pārklājiet lodgalvu ar alvu.

• Ilgāku darba pārtraukumu laikā izslēdziet lodēšanas sistēmu vai arī izmantojiet „Weller” piedāvāto temperatūras samazināšanas funkciju izmantošanas pārtraukumu laikā.

• Pirms lodāmura novietošanas ilgākai uzglabāšanai pārklājiet lodgalvu ar lodalvu.
• Lieciet lodalvu tieši uz lodējamās vietas, nevis uz lodgalvas.
• Lodēšanas uzgaļu maiņai izmantojiet piemērotus darbarīkus.
  • Nespiediet lodgalvu ar spēku.

Norāde

Vadības iekārta noregulēta vidējam lodgalvas izmēram. Novirzes var rasties, mainot lodgalvu vai izmantojot citas lodgalvas formas.

Paziņojumi par traucējumiem un traucējumu novēršana

Paziņojums/pazīme lespējamais iemesls Veicamā darbība
Rādījums „- - -“ Instruments nav atpazī ̃tsInstruments bojātsInstruments nav savietojams		Pārbaudiet instrumenta pieslēgumuiekārtaiPārbaudiet pieslēgto instrumentu
Nedarbojas displejs (displejs izslēgts)	Nav strāvas · leslēdziet elektriskās barošanas slēdziPārbaudiet spriegumuPārbaudiet iekārtas drošinātājus
OFF · Stacija ir „Standby” (Gaidstāve) vai „OFF”(Izslēgt) režīmā		Atkārtoti aktivizējiet lodēšanas instrumen-tu ar taustiņu „UP” (Uz augšu) vai „Down”(Uz leju)
Instruments nesilst	Stacija ir „Standby” (Gaidstāve) vai „OFF”(Izslēgt) režīmā	Pakustiniet virzuliAtkārtoti aktivizējiet lodēšanas instrumen-tu ar taustiņu „UP” (Uz augšu) vai „Down”(Uz leju)
Temperatūra rādījums displejāInstruments nesilst	Apsildes bojājums · Pārbaudiet/nomainiet lodāmuru
Stacija nedarbojas kā ierasts	Parametrs ir pāriestatīts	Atiestatiet stacijas rūpnīcas iestatījumus
Nav iespējams veikt iestatījumu izmaiņas	lekārta blokēta · lekārtas atblokēšana
„Zero Smog” nesāk darbu · Nav strāvasNav signāla		Pārbaudiet strāvas tīkla padeviPārbaudiet saskarnes vadojumuPārbaudiet saskarnes iestatījumus
