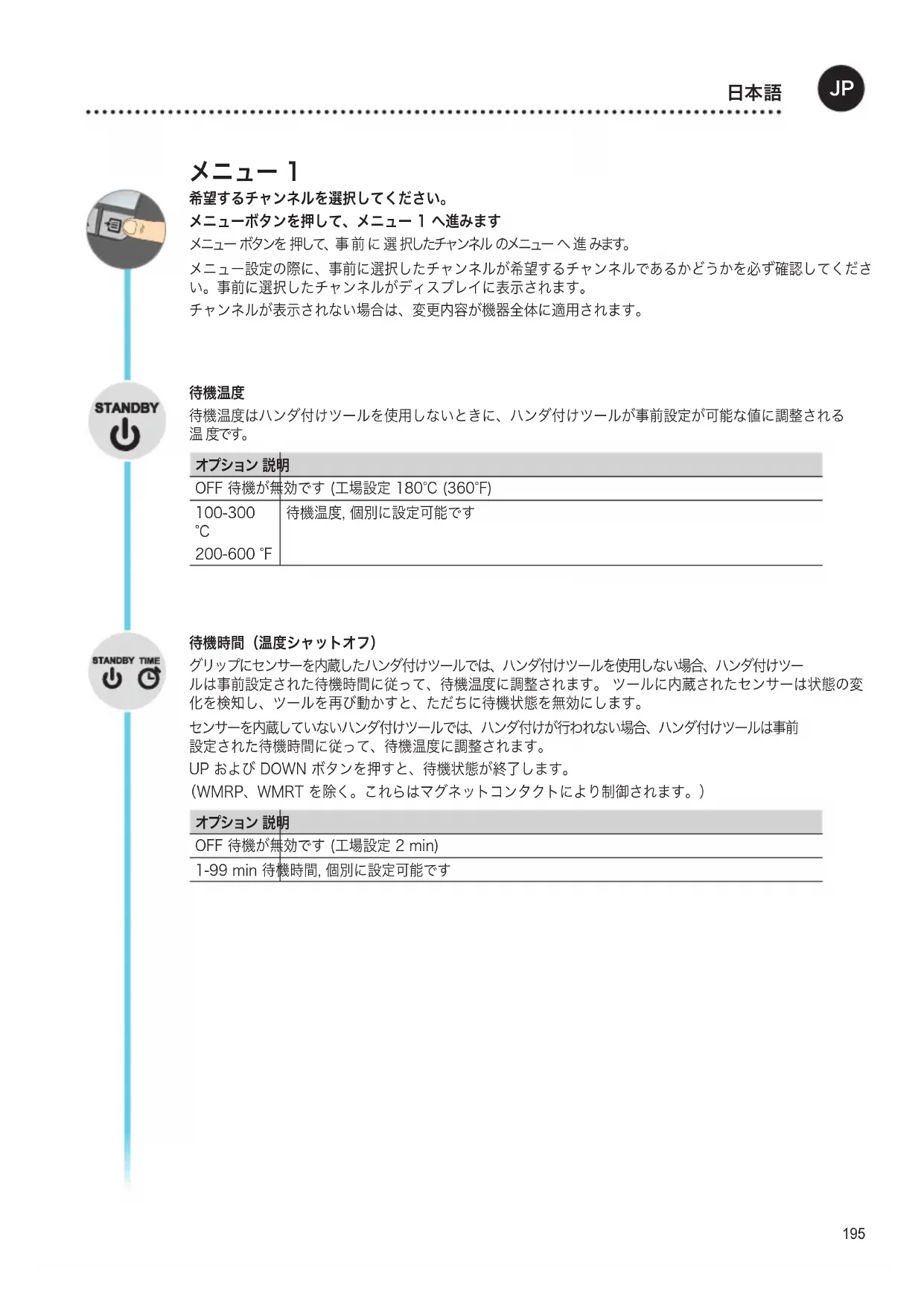

Notice Weller MG100S - page 195
195 / 203
言語を選び、メールアドレスを入力してください。専用に翻訳した版をお送りします。
製品タイプ はんだ付け・はんだ除去ステーション
ブランド Weller
モデル MG100S
電源 120/230 V ~ 50/60 Hz, 70 W
温度範囲 100°C - 450°C (200°F - 850°F) 約
温度精度 ± 1°C (Window機能付き)
チャンネル数 2 (WT 2M)
スタンバイ機能 OFFから100-300°C (200-600°F)まで設定可能、タイマー1-99分
オートオフ機能 OFFから1-999分まで設定可能
ロック機能 3桁のコード、変更防止
オフセット ± 40°C (± 72°F)
固定温度 2つのプリセット温度を有効化可能
画面 LCD、バックライト調整可能 (0-100%)
無電位スイッチング出力 Zero Smogまたはロボット用 (ES FE / ES rob)
電位補償 4モード：直接接地、間接接地、補償、無電位
自動工具検出 はい、過負荷制限付き (最大150W)
メンテナンスと清掃 使用後はチップにハンダメッキ、非腐食性フラックスを使用、付属工具でチップ交換
安全性 オートオフ機能、動作検出、電位補償
交換部品と修理可能性 チップ、互換性のあるはんだ付け工具；カスタマーサービス：technical-service@weller-tools.com
工場出荷時リセット 電源投入時にExit+UP+DOWNを3秒間押す

よくある質問 - MG100S Weller

スタンバイ温度の設定方法は？
メニューボタンを押してメニュー1にアクセスします。目的のチャンネルを選択します。'Temp. Stand-by'まで移動し、温度を100-300°Cの間で設定します（OFFで無効化）。メニューボタンで確定します。
画面に'OFF'と表示され工具が冷たいままの場合は？
ステーションがスタンバイまたはオートオフモードになっています。UPまたはDOWNボタンを押して工具を再活性化します。表示が'COOLING'と点滅している場合は、温度が50°C以下に下がるまで待ってから再使用します。
誤操作を防ぐためにステーションをロックする方法は？
メニュー1で'LOCK'を選択します。3桁のコード(001-999)を入力して確定します。画面に鍵マークが表示されます。ロック解除するには、メニューボタンを押し、同じコードを入力して確定します。
エラーメッセージ '- - -' の意味は？
工具が検出されていないか、故障・互換性がありません。工具とステーションの接続と状態を確認してください。必要に応じて工具を交換してください。
実際の温度が設定値と一致しない場合の調整方法は？
メニュー1の'Offset'機能を使用します。±40°C (±72°F)のオフセットを入力して偏差を補正します。メニューボタンで確定します。
Zero Smog煙抽出器と一緒に使用できますか？
はい。メニュー2で無電位スイッチング出力を'ES FE'（工場出荷時設定）に設定します。抽出器を専用出力に接続します。取扱説明書の配線図を参照してください。
ステーションを工場出荷時設定にリセットする方法は？

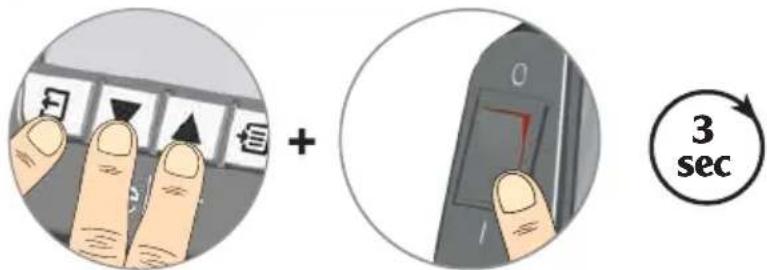

ステーションの電源を切ります。'Exit'、'UP'、'DOWN'ボタンを同時に押したまま電源を入れます。画面にリセット表示が出るまで3秒間押し続けます。
チップのメンテナンス上の注意点は？
使用後および保管前には必ずチップにハンダメッキを施してください。腐食性のフラックスは使用しないでください。チップは正しく固定してください。交換時は付属工具を使用し、無理な力を加えないでください。長時間使用しない場合は電源を切ってください。
表示は動作するがステーションが加熱しない場合の対処法は？
ステーションがスタンバイモードでないか確認してください（UP/DOWNを押す）。工具が冷たいままの場合は、加熱機能に欠陥がある可能性があります。別の互換工具でテストするか、テクニカルサポートに連絡してください。
温度単位を°Cと°Fで切り替える方法は？
メニュー1で'°C °F'オプションまで移動します。UP/DOWNボタンで'°C'または'°F'を選択し、メニューボタンで確定します。

ユーザーの質問 MG100S Weller

0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。

この機器について新しい質問をする

メールはプライベートのままです：誰かがあなたの質問に答えた場合にのみ通知するために使用されます。

まだ質問はありません。最初の質問者になりましょう。

デバイスの取扱説明書をダウンロード 溶接機 無料でPDF形式で！マニュアルを見つける MG100S - Weller 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 MG100S ブランド Weller.

使用説明書 MG100S Weller

LR 21WTA 50WP 80WSP 80MPR 80WSP 150WMPWP 65WP 120WP 200WTP 90FE 75WHP 80WSB80WSB 150WMRPWMRTNO TOOL
LR 21√√√√×√√○×√√√×√√√
WTA 50√√√√×√√○×√√√×√√√
WP 80√√○○○×√√○×○○○○×√○√
WSP 80√√○○○×√√○×○○○○×√○√
MPR 80√√○○○×√√○×○○○○×√○√
WSP 150××××××××××××××××××√
WMP√√√√×√√○×√√√×√√√
WP 65√√√√×√√○×√√√×√√√
WP 120○○○○○×○○○×○○○○×○○√
WP 200××××××××××××○
WTP 90√√○○○×○○○×○○○○×√○√
FE 75√√○○○×√√○×○○○○×√○√
WHP 80√√○○○×√√○×○○○○×√○√
WSB80√√○○√×√√○×○○○○×√○√
WSB 150××××××××××××××××××√
WMRP√√√√×√√○×√√√×√√√
WMRT√√○○○×√√○×○○○○×√×√
NO TOOL√√√√√√√√○√√√√√√√

Potentialausgleich

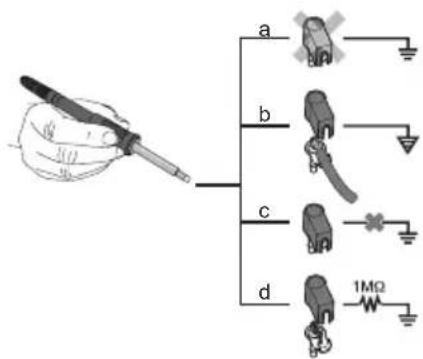

a b c d 1MΩ
