| Produkttyp | Löt- und Entlötstation |
| Marke | Weller |
| Modell | MG100S |
| Stromversorgung | 120/230 V ~ 50/60 Hz, 70 W |
| Temperaturbereich | 100°C - 450°C (200°F - 850°F) ca. |
| Temperaturgenauigkeit | ± 1°C (mit Window-Funktion) |
| Anzahl Kanäle | 2 (WT 2M) |
| Stand-by-Funktion | Einstellbar von AUS bis 100-300°C (200-600°F), Zeitverzögerung 1-99 Min. |
| Auto-OFF-Funktion | Einstellbar von AUS bis 1-999 Min. |
| Sperre (LOCK) | 3-stelliger Code, verhindert Änderungen |
| Offset | ± 40°C (± 72°F) |
| Feste Temperaturen | 2 voreingestellte aktivierbare Temperaturen |
| Bildschirm | LCD mit einstellbarer Hintergrundbeleuchtung (0-100%) |
| Potenzialfreier Schaltausgang | Für Zero Smog oder Roboter (ES FE / ES rob) |
| Potenzialausgleich | 4 Modi: direkte Erdung, indirekte Erdung, Ausgleich, potenzialfrei |
| Automatische Werkzeugerkennung | Ja, mit Überlastbegrenzung (max. 150 W) |
| Wartung und Reinigung | Lötspitze nach Gebrauch verzinnen, nicht aggressive Flussmittel verwenden, Lötspitze mit vorgesehenem Werkzeug wechseln |
| Sicherheit | Auto-off-Funktion, Bewegungserkennung, Potenzialausgleich |
| Ersatzteile und Reparierbarkeit | Lötspitzen, kompatible Lötwerkzeuge; Kundendienst: technical-service@weller-tools.com |
| Werksreset | Drücken Sie beim Einschalten 3 Sekunden lang Exit + UP + DOWN |
Häufig gestellte Fragen - MG100S Weller
Benutzerfragen zu MG100S Weller
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schweißgerät kostenlos im PDF-Format! Finden Sie Ihr Handbuch MG100S - Weller und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MG100S von der Marke Weller.

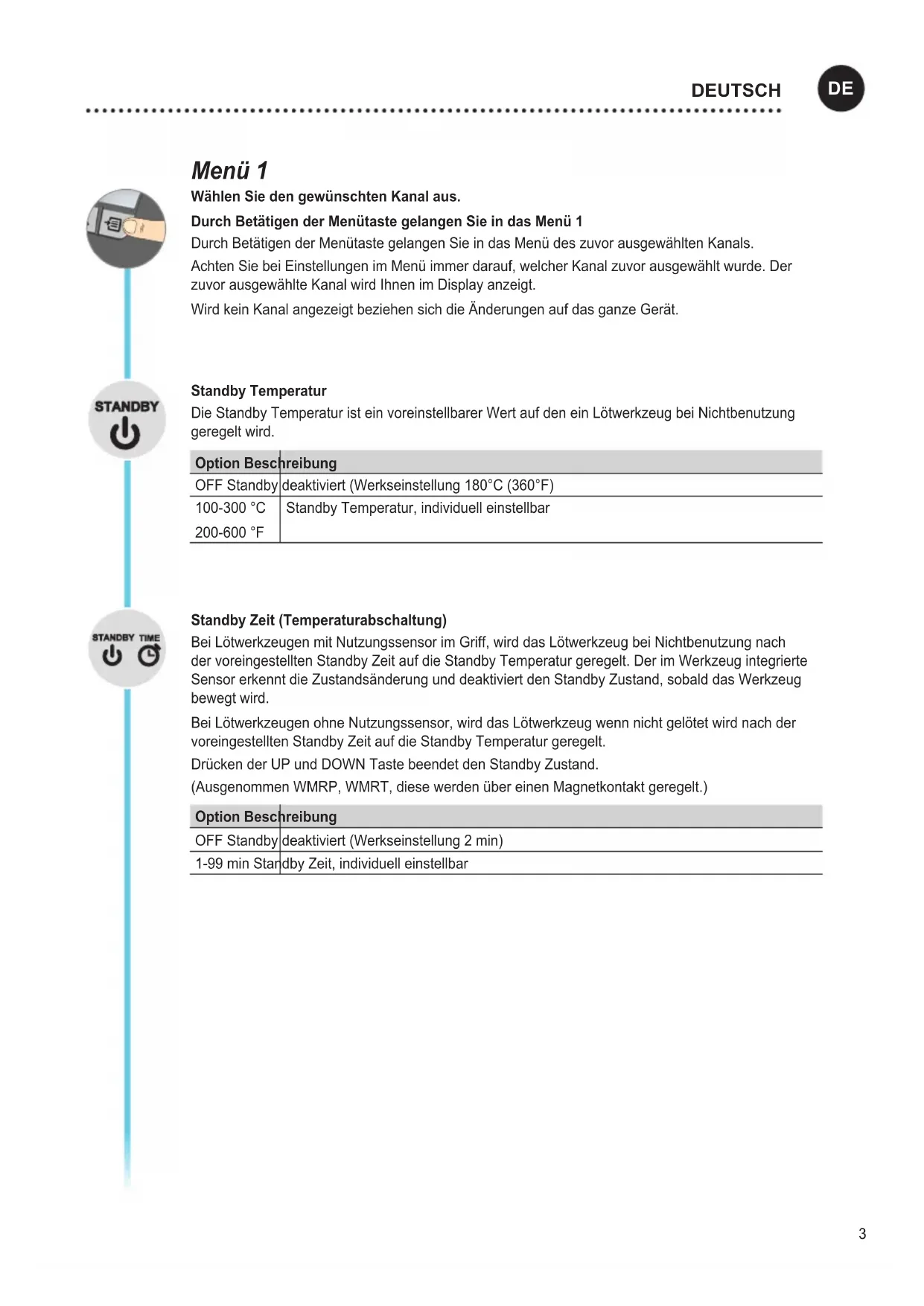

BEDIENUNGSANLEITUNG MG100S Weller
Wählen Sie den gewünschten Kanal aus.
Durch Betätigen der Menütaste gelangen Sie in das Menü 1
Durch Betätigen der Menütaste gelangen Sie in das Menü des zuvor ausgewählten Kanals.
Achten Sie bei Einstellungen im Menü immer darauf, welcher Kanal zuvor ausgewählt wurde. Der zuvor ausgewählte Kanal wird Ihnen im Display anzeigt.
Wird kein Kanal angezeigt beziehen sich die Änderungen auf das ganze Gerät.
Standby Temperatur
Die Standby Temperatur ist ein voreinstellbarer Wert auf den ein Lötwerkzeug bei Nichtbenutzung geregelt wird.
| Option Beschreibung | |
| OFF Standby | deaktiviert (Werkseinstellung 180°C (360°F) |
| 100-300 °C | Standby Temperatur, individuell einstellbar |
| 200-600 °F | |
Standby Zeit (Temperaturabschaltung)
Bei Lötwerkzeugen mit Nutzungssensor im Griff, wird das Lötwerkzeug bei Nichtbenutzung nach der voreingestellten Standby Zeit auf die Standby Temperatur geregelt. Der im Werkzeug integrierte Sensor erkennt die Zustandsänderung und deaktiviert den Standby Zustand, sobald das Werkzeug bewegt wird.
Bei Lötwerkzeugen ohne Nutzungssensor, wird das Lötwerkzeug wenn nicht gelötet wird nach der voreingestellten Standby Zeit auf die Standby Temperatur geregelt.
Drücken der UP und DOWN Taste beendet den Standby Zustand.
(Ausgenommen WMRP, WMRT, diese werden über einen Magnetkontakt geregelt.)
| Option Beschreibung | |
| OFF Standby | deaktiviert (Werkseinstellung 2 min) |
| 1-99 min Standby Zeit, individuell einstellbar | |

OFF Zeit
Bei Nichtgebrauch des Lötwerkzeugs wird nach Ablauf der OFF Zeit die Heizung des Lötwerkzeuges deaktiviert. Die Temperaturabschaltung wird unabhängig von der eingestellten Standby-Funktion ausgeführt. Die Isttemperatur wird blinkend angezeigt und dient als Restwärmeanzeige. Im Display erscheint „AUTO-OFF“.
Solange das Lötwerkzeug abkühlt, wird in der 1-Kanal-Anzeige die Restwärme angezeigt. Zusätzlich blinkt „Cooling“ im Display. COOLING
Bei der 2-Kanal-Anzeige blinkt °C / °F im Display des entsprechenden Kanals.
Sobald die Temperatur 50°C (122°F) unterschreitet, zeigt das Display OFF an und die Hintergrundbeleuchtung wird deaktiviert.

Gleichzeitiges Drücken der UP und DOWN Taste beendet den OFF Zustand.
| Option 12 | Beschreibung |
| OFF OFF Zeit | deaktiviert (Werkseinstellung 10 min) |
| 1-999 min | OFF Zeit, individuell einstellbar |

Window-Funktion
Option 1 (Werkseinstellung):
Potentialfreier Schaltausgang auf ES FE stellen.
Einschränkung des Einstellbereichs auf ± 1-99 °C (±1-180 °F) ausgehend von einer durch die „LOCK“ Funktion verriegelten Temperatur.
Die verriegelte Temperatur stellt somit die Mitte des einstellbaren Temperaturfensters dar.
Option 2:
Potentialfreier Schaltausgang auf ES rob; ES FE / rob; ES rob / rob stellen.
Ausgehend von einer eingestellten, verriegelten Temperatur kann mit Hilfe der WINDOW-Funktion ein Temperaturfenster von ± 1-99 °C (±1-180 °F) eingestellt werden. Liegt die Ist-Temperatur innerhalb dieses Fensters, wird der potentialfreie Kontakt (Optokopplerausgang) durchgeschaltet.

| Option 12 | Beschreibung |
| OFF Window- | Funktion deaktiviert (Werkseinstellung OFF) |
| 1-99 °C | Window-Funktion, individuell einstellbar |
| 1-180 °F |

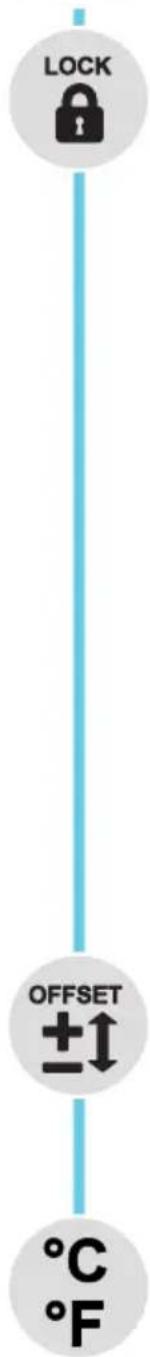

LOCK
Verriegelung der Station. Nach dem Verriegeln sind am Gerät keine Einstellungsänderungen mehr möglich.
Ausnahme 1: Festtemperaturtasten aktiviert.
Ausnahme 2: Window-Funktion Option 1.
Alle anderen Einstellungen können bis zur Entriegelung nicht mehr verstellt werden.
Station verriegeln
Den gewünschten dreistelligen Verriegelungscode (zwischen 001-999) einstellen und mit der Menütaste bestätigen.
Die Verriegelung ist aktiv (im Display ist ein Schloss zu sehen).
Station entriegeln
Menütaste drücken. Im Display erscheint ON
Den dreistelligen Verriegelungscode einstellen.
Code mit der Menütaste bestätigen.
Code vergessen?
Wenden Sie sich bitte an unseren
Kunden Service: technical-ser-
vice@weller-tools.com
Offset
Die tatsächliche Löspitzentemperatur kann durch Eingabe eines Temperatur-Offsets um ± 40 °C (± 72 °F) angepasst werden.
°C °F
Umschalten der Temperatureinheit.
| Option Beschreibung | |
| °C Celsius | |
| °F Fahrenheit | |
Menü 2
Wählen Sie den gewünschten Kanal aus.
Durch langes Betätigen (3 sec) der Menütaste gelangen Sie in das Menü 2 des gewünschten Kanals.
Achten Sie bei Einstellungen im Menü immer darauf, welcher Kanal zuvor ausgewählt wurde. Der zuvor ausgewählte Kanal wird Ihnen im Display anzeigt.
Wird kein Kanal angezeigt beziehen sich die Änderungen auf das ganze Gerät.
Festtemperaturen
Aktivierung der 2 individuell einstellbaren Festtemperaturen.
| Option 1 2 | Beschreibung |
| ON Festtemperaturen aktiviert | |
| OFF Festtemperaturen deaktiviert (Werkseinstellung) | |
Sind die Festtemperaturen aktiviert können diese über die UP und DOWN Tasten ausgewählt und verändert werden.
Hintergrundbeleuchtung
| Option Beschreibung | |
| 0-100% LCD | -Helligkeit (Werkseinstellung 80%) |
Potentialfreier Schaltausgang
Anwahl von Zero Smog Ausgang oder Roboterausgang
| Option 12 | Beschreibung |
| ES FE Zero Smog Ausgang aktiviert (Werkseinstellung) | |
| ES rob Roboterausgang aktiviert | |
Empfindlichkeit
| Option Beschreibung | |
| 1 | Unempfindlich – reagiert auf starke (lange) Bewegung |
| 2 | |
| 3 | Standard (Werkseinstellung) |
| 4 | |
| 5 | Empfindlich - reagiert auf leichte (kurze) Bewegung |
Beispiel

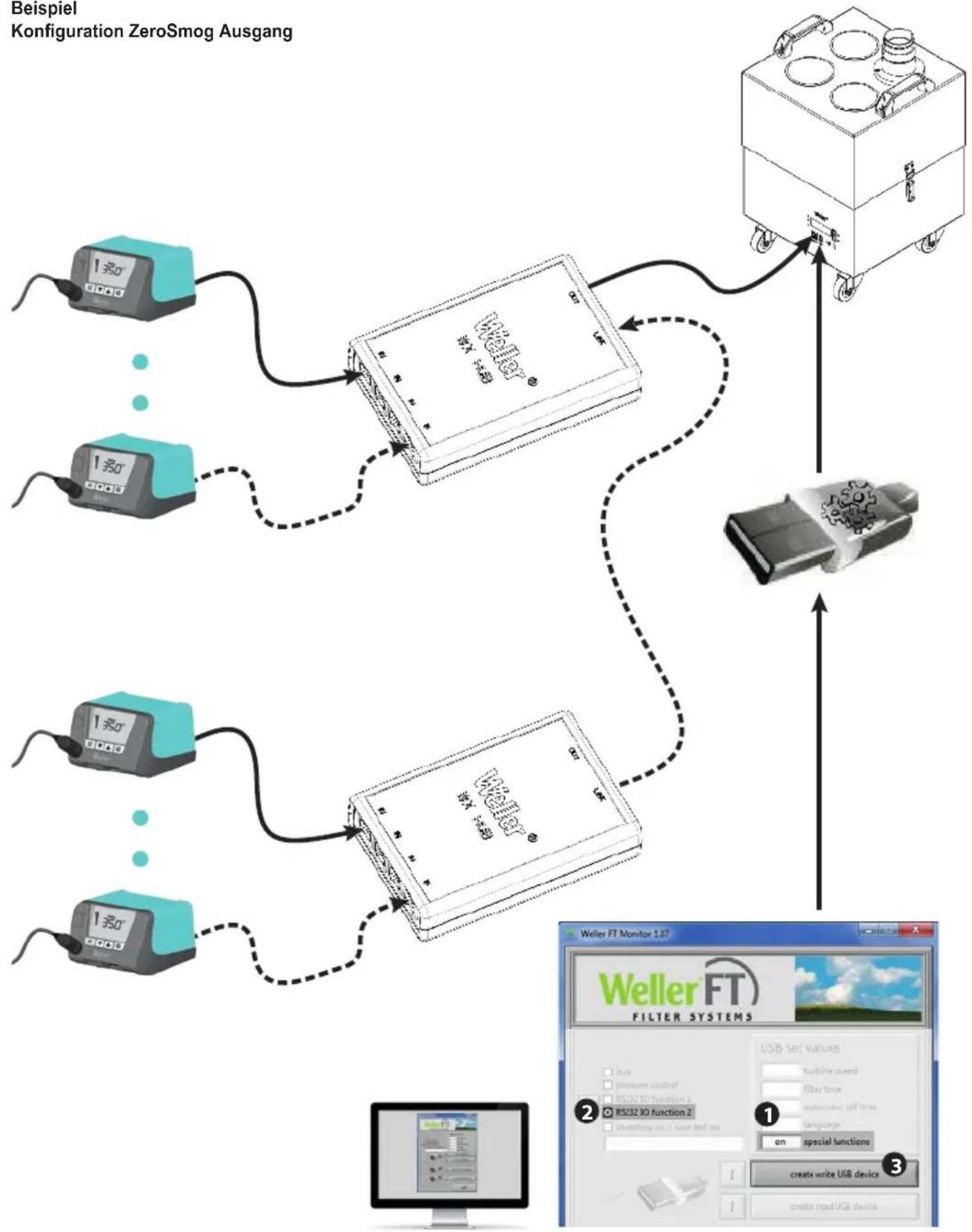

Konfiguration ZeroSmog Ausgang
Zurücksetzen auf Werkseinstellungen

Beim Einschalten: Exit, UP und DOWN 3 Sekunden drücken
Werkzeugerkennung und Überlastbegrenzung
Die WT 2M verfügt über eine automatische Werkzeugerkennung die dem jeweilig angeschlossenen Werkzeug die entsprechenden Regelparameter zuordnet. Um eine Überlastung einer Station zu vermeiden, werden nur kompatible Werkzeuge unterstützt:
Durch unterschiedliche Schaltung der 3,5 mm Schaltklinkenbuchse sind 4 Varianten möglich:
| a Hart geerdet Ohne Stecker | (Auslieferungszustand). |
| b Potentialausgleich Mit Stecker, Ausgleichsleitung am Mittelkontakt. | |
| c Potentialfrei Mit Stecker | |
| d Weich geerdet Mit Stecker und eingelötetem Widerstand. Erdung über den gewählten Widerstand | |
Löten und Entlöten
Führen Sie die Lötarbeiten gemäß der Betriebsanleitung Ihres angeschlossenen Lötwerkzeuges durch.
Behandlung der Lötspitzen
- Benetzen Sie beim ersten Aufheizen die selektive und verzinnbare Lötspitze mit Lot. Dies entfernt lagerbedingte Oxydschichten und Unreinheiten der Lötspitze.
- Achten Sie bei Lötpausen und vor dem Ablegen des Lötkolbens darauf, dass die Lötspitze gut verzinnt ist.
- Verwenden Sie keine zu aggressiven Flussmittel.
- Achten Sie immer auf den ordnungsgemäßen Sitz der Lötspitzen.
- Wählen Sie die Arbeitstemperatur so niedrig wie möglich.
- Wählen Sie die für die Anwendung größtmögliche Lötspitzenform Daumenregel: ca. so groß wie das Lötpad.
-
Sorgen Sie für einen großflächigen Wärmeübergang zwischen Lötspitze und Lötstelle, indem Sie die Lötspitze gut verzinnen.
-
Schalten Sie bei längeren Arbeitspausen das Lötsystem aus oder verwenden Sie die Weller Funktion zur Temperaturabsenkung bei Nichtgebrauch.
- Benetzen Sie die Spitze mit Lot, bevor Sie den Lötkolben für längere Zeit ablegen.
- Geben Sie das Lot direkt auf die Lötstelle, nicht auf die Lötspitze.
- Wechseln Sie die Lötspitzen mit dem dazugehörigen Werkzeug.
- Üben Sie keine mechanische Kraft auf die Lötspitze aus.
Hinweis
Die Steuergeräte wurden für eine mittlere Lötspitzengröße justiert. Abweichungen durch Spitzenwechsel oder der Verwendung von anderen Spitzenformen können entstehen.
Fehlermeldungen und Fehlerbehebung
| Meldung/Symptom Mögliche Ursache Maßnahmen zur Abhilfe | ||
| Anzeige „--“· Werkzeug wurde nicht erkanntWerkzeug defektWerkzeug nicht kompatibel | Anschluss des Werkzeugs am Gerät überprüfenAngeschlossenes Werkzeug überprüfen | |
| Keine Displayfunktion(Display aus) | Keine Netzspannung vorhanden · Netzschalter einschaltenNetzspannung überprüfenGerätesicherung überprüfen | |
| OFF · Station befindet sich im Standby oder OFF Modus | Mit den Tasten UP oder Down Lötwerkzeug wieder aktivieren | |
| Werkzeug bleibt kalt | Station befindet sich im Standby oder OFF Modus | Kolben bewegenMit den Tasten UP oder Down Lötwerkzeug wieder aktivieren |
| Temperaturanzeige im DisplayWerkzeug bleibt kalt | Heizung defekt · Lötwerkzeug prüfen / ersetzen | |
| Station funktioniert nicht wie gewohnt | Parameter verstellt | Station Zurücksetzen auf Werkseinstellungen |
| Einstellungsänderungen nicht möglich | Station verriegelt · Station entriegeln | |
| Zero Smog läuft nicht an · Keine Netzspannung vorhandenKein Signal vorhanden | Netzversorgung prüfenSchnittstellenverkabelung prüfenEinstellungen Schnittstelle prüfen | |
