MG100S - Suvirinimo aparatas Weller - Nemokama naudojimo instrukcija

Produkto tipas	Lydymo ir išlydymo stotis
Prekės ženklas	Weller
Modelis	MG100S
Maitinimas	120/230 V ~ 50/60 Hz, 70 W
Temperatūros diapazonas	100°C - 450°C (200°F - 850°F) apytiksliai
Temperatūros tikslumas	± 1°C (su Window funkcija)
Kanalų skaičius	2 (WT 2M)
Budėjimo funkcija	Reguliuojama nuo OFF iki 100-300°C (200-600°F), uždelsimas 1-99 min
Automatinio išjungimo funkcija	Reguliuojama nuo OFF iki 1-999 min
Užrakinimas (LOCK)	3 skaitmenų kodas, neleidžia keisti
Poslinkis (Offset)	± 40°C (± 72°F)
Fiksuotos temperatūros	2 iš anksto nustatytos įjungiamos temperatūros
Ekranas	LCD su reguliuojamu apšvietimu (0-100%)
Potencialo laisvu perjungimo išėjimas	Skirtas Zero Smog arba robotui (ES FE / ES rob)
Potencialo kompensavimas	4 režimai: tiesioginis įžeminimas, netiesioginis, kompensavimas, be potencialo
Automatinis įrankio aptikimas	Taip, su perkrovos ribojimu (maks. 150 W)
Priežiūra ir valymas	Po naudojimo skardinti antgalį, naudoti neagresyvius srautus, keisti antgalį su numatytu įrankiu
Saugumas	Auto-off funkcija, judesio aptikimas, potencialo kompensavimas
Atsarginės dalys ir remontas	Antgaliai, suderinami lydymo įrankiai; klientų aptarnavimas: [e-mail]
Gamykliniai nustatymai	Įjungus paspauskite Exit + UP + DOWN 3 sekundes

Dažnai užduodami klausimai - MG100S Weller

Kaip nustatyti budėjimo temperatūrą (Stand-by)?

Paspauskite meniu mygtuką, kad patektumėte į 1 meniu. Pasirinkite norimą kanalą. Eikite iki 'Temp. Stand-by' ir nustatykite temperatūrą nuo 100-300 °C (arba OFF, kad išjungtumėte). Patvirtinkite meniu mygtuku.

Ką daryti, jei ekrane rodoma 'OFF', o įrankis lieka šaltas?

Tai reiškia, kad stotis yra budėjimo arba Auto-OFF režime. Paspauskite UP arba DOWN mygtukus, kad vėl įjungtumėte įrankį. Jei ekranas mirksi 'COOLING', palaukite, kol temperatūra nukris žemiau 50 °C prieš vėl naudodami.

Kaip užrakinti stotį, kad būtų išvengta atsitiktinių pakeitimų?

1 meniu pasirinkite 'LOCK'. Įveskite 3 skaitmenų kodą (001-999) ir patvirtinkite. Ekrane pasirodys spyna. Norėdami atrakinti, paspauskite meniu mygtuką, įveskite tą patį kodą ir patvirtinkite.

Ką reiškia klaidos pranešimas '- - -'?

Įrankis neaptiktas arba yra sugedęs/nesuderinamas. Patikrinkite įrankio jungtį prie stoties ir jo būklę. Jei reikia, pakeiskite įrankį.

Kaip sureguliuoti faktinę temperatūrą, jei ji neatitinka nustatytos?

Naudokite 'Offset' funkciją 1 meniu. Galite įvesti ±40 °C (±72 °F) poslinkį, kad kompensuotumėte nuokrypius. Patvirtinkite meniu mygtuku.

Ar galiu naudoti stotį su Zero Smog dūmų ištraukikliu?

Taip. 2 meniu nustatykite potencialo laisvą perjungimo išėjimą į 'ES FE' (gamyklinis nustatymas). Prijunkite ištraukiklį prie skirtos išvesties. Žiūrėkite laidų schemą instrukcijoje.

Kaip atkurti gamyklinius nustatymus?

Išjunkite stotį. Vienu metu laikykite nuspaudę 'Exit', 'UP' ir 'DOWN' mygtukus, tada vėl įjunkite. Laikykite 3 sekundes, kol ekrane pasirodys atstatymas.

Kokios yra antgalio priežiūros atsargumo priemonės?

Po kiekvieno naudojimo ir prieš laikymą skardinkite antgalį. Nenaudokite agresyvių srautų. Tinkamai pritvirtinkite antgalį. Keisdami naudokite pateiktą įrankį neforsuodami. Ilgų pertraukų metu išjunkite stotį.

Stotis neįkaista, nors ekranas veikia, ką daryti?

Patikrinkite, ar stotis nėra budėjimo režime (paspauskite UP/DOWN). Jei įrankis lieka šaltas, greičiausiai sugedo šildymas. Išbandykite su kitu suderinamu įrankiu arba susisiekite su technine pagalba.

Kaip pakeisti temperatūros vienetą tarp °C ir °F?

1 meniu eikite iki parinkties '°C °F'. Pasirinkite '°C' arba '°F' mygtukais UP/DOWN ir patvirtinkite meniu mygtuku.

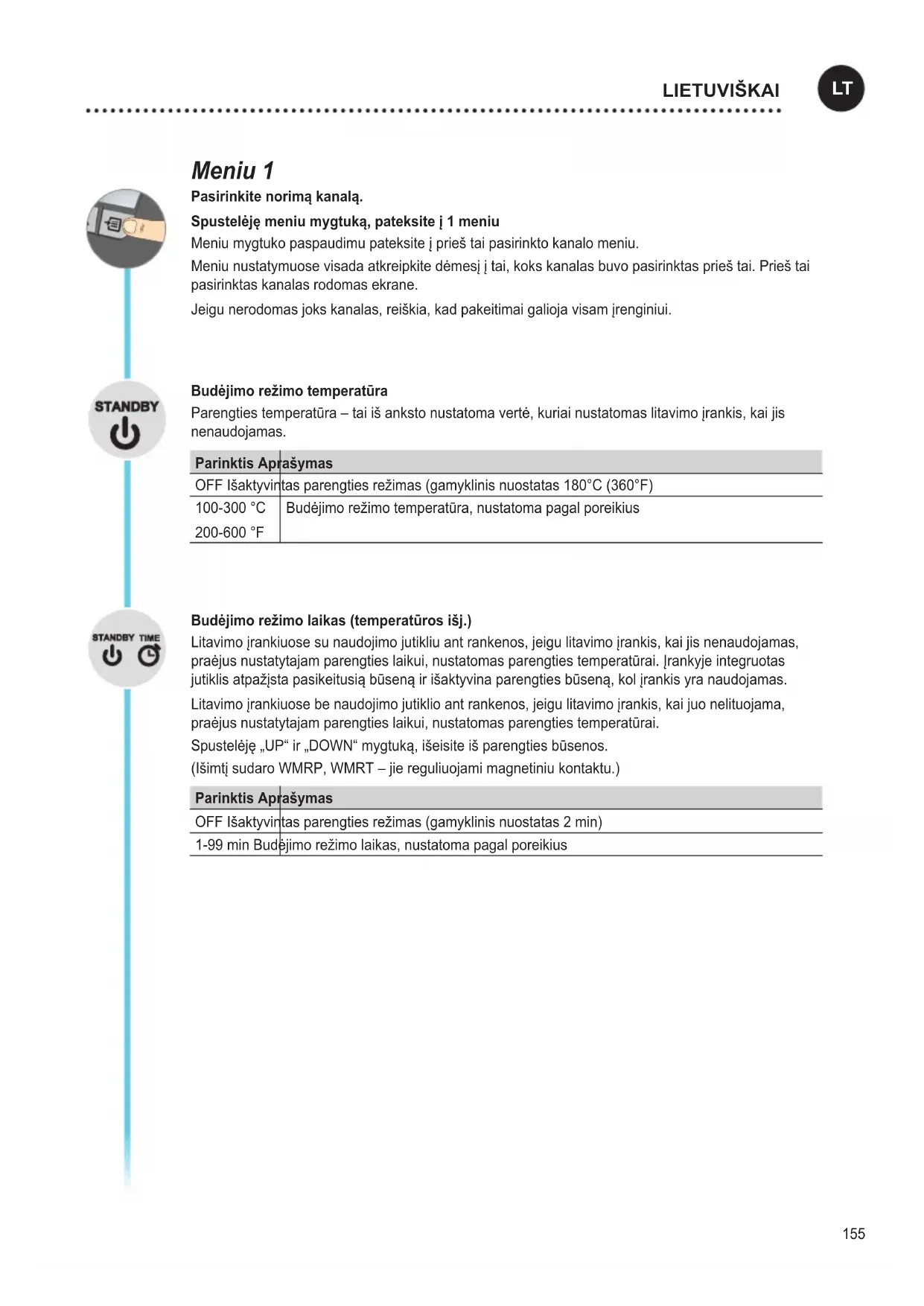

NAUDOJIMO INSTRUKCIJA MG100S Weller

Pasirinkite norimą kanalą.

Spustelėję meniu mygtuką, pateksite i 1 meniu

Meniu mygtuko paspaudimu pateksite i prieš tai pasirinkto kanalo meniu.

Meniu nustatymuose visada atkreipkite dėmesį į tai, koks kanalas buvo pasirinktas prieš tai. Prieš tai pasirinktas kanalas rodomas ekrane.

Jeigu nerodomas joks kanalas, reiškia, kad pakeitimai galioja visam jrenginiui.

Budėjimo režimo temperatūra

Parengties temperatūra – tai iš anksto nustatoma vertė, kuriai nustatomas litavimo įrankis, kai jis nenaudojamas.

Parinktis Aprašymas
OFF Išaktyvintas parengties režimas (gamyklinis nuostatas 180°C (360°F)
100-300 °C	Budėjimo režimo temperatūra, nustatoma pagal poreikius
200-600 °F

Budėjimo režimo laikas (temperatūros išj.)

Litavimo įrankiuose su naudojimo jutikliu ant rankenos, jeigu litavimo įrankis, kai jis nenaudojamas, praėjus nustatytajam parengties laikui, nustatomas parengties temperatūrai. Įrankyje integruotas jutiklis atpažįsta pasikeitusią būseną ir išaktyvina parengties būseną, kol įrankis yra naudojamas.

Litavimo įrankiuose be naudojimo jutiklio ant rankenos, jeigu litavimo įrankis, kai juo nelituojama, praėjus nustatytajam parengties laikui, nustatomas parengties temperatūrai.

Spustelėję „UP“ ir „DOWN“ mygtuką, išeisite iš parengties būsenos.

(Išimtj sudaro WMRP, WMRT – jie reguliuojami magnetiniu kontaktu.)

Parinktis Aprašymas

OFF Išaktyvintas parengties režimas (gamyklinis nuostatas 2 min)

1-99 min Budėjimo režimo laikas, nustatoma pagal poreikius

„OFF“ laikas

Jei litavimo įrankis nenaudojamas, praėjus „OFF“ laikui, litavimo įrankio kaitinimas yra išjungiamas. Kaitinimas išjungiamas nepriklausomai nuo nustatytos budėjimo funkcijos. Faktinė temperatūra rodo-ma mirksinčiu rodmeniu, tai yra likusios šilumos rodmuo. Ekrane atsiranda „AÚT. IŠJ.“.

Kol litavimo jrankis vésta, 1 kanalo rodmenyje matoma liekamoji šiluma. Ekrane papildomai blyksi „Cooling“. COOLING

Atitinkamo kanalo ekrane 2 kanalo rodmenyje mirksi °C / °F.

Kai tik temperatūra nukrenta žemiau 50 °C (122 °F), ekrane rodoma „OFF“ ir fono apšvietimas išaktyvinimas.

Tuo pačiu metu spustelėję „UP“ ir „DOWN“ mygtuką, išeisite iš „OFF“ būsenos.

Parinktis12	Aprašymas
OFF „OFF“ la	kas išaktyvinta (gamyklinis nuostatas 10 min)
1-999 min „OFF“ laikas, nustatoma pagal poreikius

„Window“ funkcija

Parinktis 1 (gamyklinis nuostatas):

Bepotencinj perjungimo išėjimą nustatykite j „ES FE“ padėtį.

Reguliavimo diapazono apribojimas iki ± 1–99 °C (±1–180 °F), skaičiuojant nuo temperatūros, kuri buvo užblokuota naudojant funkcija „LOCK“ (užrakinti).

Užblokuota temperatūra yra nustatyto temperatūros lango vidurkis.

Parinktis 2:

Bepotencinis perjungimo išvado nustatymas ES rob; ES FE / rob; ES rob / rob.

Naudojant WINDOW funkciją, nustatytai ir użblokuotai temperatūrai galima nustatyti temperatūros diapazoną nuo ± 1–99 °C (±1–180 °F). Jei esama temperatūra yra nustatyto diapazono ribose, kontaktas su nuliniu potencialu (optrono išėjimas) yra perjungiamas.

Parinktis12	Aprašymas
OFF „Window“ funkcija išaktyvinta (gamyklinis nuostatas OFF)
1-99 °C	„Window“ funkcija, nustatoma pagal poreikius
1-180 °F

„LOCK“

Stoties užblokavimas. Užblokavus daugiau negalima daryti jokių prietaiso nuostatų pakeitimų.

Išimtis 1: Nustatytosios temperatūros mygtukai suaktyvinti.

Išimtis 2: „Window“ funkcija Parinktis 1.

Visų kitų nustatymų neįmanoma keisti, kol stotelė nebus atrakinta.

Stoties užblokavimas

Nustatykite pageidaujamą trijų skaičių blokavimo kodą (nuo 001 iki 999) ir patvirtinkite meniu mygtuku.

Užraktas yra aktyvus (ekrane rodomas spynos simbolis).

Stoties išblokavimas

Spustelkite meniu mygtuką. Ekrane pasirodo „ON“

Nustatykite triju skaičių blokavimo kodą.

Kodą patvirtinkite meniu mygtuku.

Pamiršote kodą?

Kreipkitės į mūsų klientų aptarnavimo tarnybą: [e-mail].

Nuokrypis

Faktinę lituoklio antgalio temperatūrą galima priderinti įvedant temperatūros nuokrypj ± 40 °C (± 72 °F).

°C °F

Temperatūros bloko perjungimas.

Parinktis Aprašymas

°C Laipsniai pagal Celsiju

°F Laipsniai pagal Farenheitą

Meniu 2

Pasirinkite norimą kanalą.

Meniu mygtuką palaikius nuspaustą ilgiau (3 sekundes) pateksite i norimo kanalo 2 meniu.

Meniu nustatymuose visada atkreipkite dėmesį į tai, koks kanalas buvo pasirinktas prieš tai. Prieš tai pasirinktas kanalas rodomas ekrane.

Jeigu nerodomas joks kanalas, reiškia, kad pakeitimai galioja visam jrenginiui.

Nustatytosios temperatūros

2 individualiai reguliuojamų nustatytųjų temperatūrų suaktyvinimas.

Parinktis12	Aprašymas
ON Nustatytosios temperatūros suaktyvinta
OFF Nustatytosios temperatūros išaktyvinta (gamyklinis nuostatas)

Jeigu šios nustatytosios temperatūros yra suaktyvintos, jas pasirinkti ir pakeisti galima mygtukais „UP“ ir „DOWN“.

Fono apšvietimas

Parinktis Aprašymas
0-100% LCD	ryškumas (gamyklinis nuostatas 80%)

Nulinio potencialo jungimo išvadas

„Zero Smog“ išėjimo arba robotinės sistemos išėjimo parinktis

Parinktis12	Aprašymas
ES FE „Zero Smog“ išėjimas suaktyvintas (gamyklinis nuostatas)
ES rob Robotinės sistemos išėjimas suaktyvintas

Jautrumas

Parinktis Aprašymas
1	Nejautrus – reaguoja i stipru (ilga) judesi
2	:
3	-Standart. (gamyklinis nuostatas)
4	:
5	-Jautrus - reaguoja i lengva (trumpa) judesi

Pavyzdys

„ZeroSmog“ išėjimo konfigūracija

Gamyklinių nustatymų atstata

ljungiant: Išėjimas, „UP“ ir „DOWN“ palaikyti nuspaudus 3 sekundes

Jrankio atpažinimas ir perkrovos ribojimas

WT 2M turi automatinio įrankio atpažinimo funkcija, kuri priskiria atitinkamus reguliavimo parametrus atitinkamam prijungtam įrankiui. Siekiant išvengti stoties perkrovos, palaikomi tik suderinami įrankiai:

- Galios sumažinimas iki 150 W

✗ Irankių derinimas negalimas

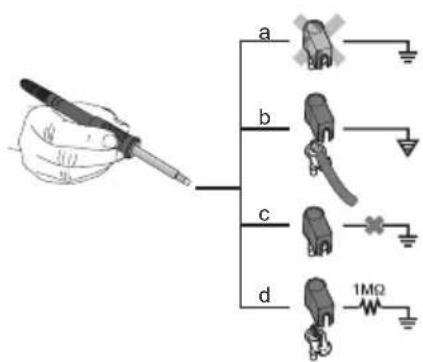

Potencialo išlyginimo įvorė

Skirtingai jungiant prie 3,5 mm lizdo, galimi 4 variantai:

a Nuolatinis jžeminimas be kištuko (gamyklinė komplektacija).
b Potencialo išlyginimo įvorė	su kištuku, išlyginamasis laidas prie vidurinio kontakto.
c Be potencialo su kištuku
d Nenuolatinis jžeminimas	su kištuku ir prilituotu varžu. lžeminimas per pasirinktą varžą.

Litavimas ir išlitavimas

Litavimo darbus atlikite pagal Jūsų prijungto litavimo įrankio naudojimo instrukcija.

Litavimo antgalių naudojimas

• Pirmą kartą įkaitinę parinktą alavuotą litavimo antgalį padenkite lydmetaliu. Taip nuo litavimo antgalio bus pašalintas laikant susidaręs oksido sluoksnis ir nešvarumai.
• Per pertraukas tarp litavimų ir padėdami lituoklj patikrinkite, ar ant litavimo antgalio yra pakankamas alavo sluoksnis.
• Nenaudokite jokių agresyvių tirpdiklių.
• Visada patikrinkite, ar tvirtai jstatėte litavimo antgalį.
• Nustatykite kiek galima žemesnę darbinę temperatūrą.
• Lituojamai medžiagai parinkite didžiausią galimą litavimo antgalj.
  Pagrindinė taisyklė: antgalis turi būti maždaug tokio pat dydžio, kaip litavimo paviršius.
• Litavimo antgalį padenkite dideliu alavo sluoksniu, kad litavimo antgalis perduotų didelį šilumos kiekį litavimo

vietai.

• Jei pertraukos tarp litavimų yra labai ilgos, išjunkite litavimo sistemą arba kai nenaudojate jjunkite „Weller“ temperatūros sumažinimo funkcija.
• Jei lituoklio ilgai nenaudosite, antgalj padenkite lydmetaliu.
• Lydmetalj dékite ant lydymo vietos, o ne ant litavimo antgalio.
• Litavimo antgalius keiskite tik jiems skirtu jrankiu.
• Litavimo antgalio nespauskite per stipriai.

Pastaba

Valdymo įtaisai buvo nustatyti vidutiniam lituoklio antgalių dydžiui. Keičiant arba naudojant kitas antgalių formas galimi nuokrypiai.

Pranešimai apie gedimus ir jų šalinimas

Pranešimas / požymis Galima	priežastis Pagalba
Rodmuo „--“·Irankis neatpažintasIrankis sugedęsIrankis nesuderinamas		Patikrinkite įrankio prijungimą prie prietaisoPatikrinkite prijungtą įrankį
Ekranas neveikia (ekranas išjungtas)	Néra tinklo įtampos · Ijunkite tinklo jungiklj	Patikrinkite tinklo įtampąPatikrinkite prietaiso saugiklj
OFF · Stotis parengties režime	arba „OFF“režime	„UP“ arba „Down“ mygtukais vėlsuaktyvinsite litavimo įrankį
Irankis nekaista · Stotis parengties režime arba „OFF“režime		Stūmoklis juda„UP“ arba „Down“ mygtukais vėlsuaktyvinsite litavimo įrankį
Ekrane pasirodotemperatūros rodmuoIrankis nekaista	Šildymo sistema pažeista	Patikrinkite / pakeiskite litavimo įrankį
Stotis veikia ne taip, kaip įprastai	Parametru nustatymas	Gamyklinių nustatymų atstatos stotis
Nustatymų keisti nejmanoma	Stotis užblokuota	Stoties išblokavimas
„Zero Smog“ nejsijungia · Néra	tinklo įtamposNéra jokio signalo	Patikrinkite tinklo įtampąPatikrinkite sąsajų laidynąPatikrinkite sąsajos nustatymus
