Toote tüüp	Jootmis- ja lahtijootmisjaam
Bränd	Weller
Mudel	MG100S
Toide	120/230 V ~ 50/60 Hz, 70 W
Temperatuurivahemik	100°C - 450°C (200°F - 850°F) umbes
Temperatuuri täpsus	± 1°C (Window funktsiooniga)
Kanalite arv	2 (WT 2M)
Ooterežiimi funktsioon	Reguleeritav OFF kuni 100-300°C (200-600°F), viivitus 1-99 min
Automaatse väljalülituse funktsioon	Reguleeritav OFF kuni 1-999 min
Lukustus (LOCK)	3-kohaline kood, takistab muudatusi
Nihe (Offset)	± 40°C (± 72°F)
Püsitemperatuurid	2 eelseadistatud aktiveeritavat temperatuuri
Ekraan	LCD reguleeritava taustvalgustusega (0-100%)
Potentsiaalivaba lülitusväljund	Zero Smog või roboti jaoks (ES FE / ES rob)
Potentsiaali kompensatsioon	4 režiimi: otse maandus, kaudne, kompensatsioon, potentsiaalivaba
Automaatne tööriista tuvastus	Jah, ülekoormuse piiranguga (max 150 W)
Hooldus ja puhastus	Pärast kasutamist tinanda otsik, kasuta mitteagressiivseid räbusteid, vaheta otsik ettenähtud tööriistaga
Ohutus	Automaatne väljalülitus, liikumistuvastus, potentsiaali kompensatsioon
Varuosad ja parandatavus	Otsikud, ühilduvad jootmistööriistad; klienditeenindus: [e-mail]
Tehase lähtestamine	Vajutage sisselülitamisel 3 sekundit nuppe Exit + UP + DOWN

Korduma kippuvad küsimused - MG100S Weller

Kuidas reguleerida ooterežiimi temperatuuri (Stand-by)?

Minge menüüklahviga menüüsse 1. Valige soovitud kanal. Liikuge valikuni 'Temp. Stand-by' ja reguleerige temperatuur vahemikus 100-300 °C (või OFF keelamiseks). Kinnitage menüüklahviga.

Mida teha, kui ekraanil kuvatakse 'OFF' ja tööriist jääb külmaks?

See tähendab, et jaam on ooterežiimis või automaatses väljalülituses. Vajutage tööriista taasaktiveerimiseks UP või DOWN nuppe. Kui kuvatakse vilkuv 'COOLING', oodake, kuni temperatuur langeb alla 50°C enne uuesti kasutamist.

Kuidas lukustada jaam juhuslike muudatuste vältimiseks?

Menüüs 1 valige 'LOCK'. Sisestage 3-kohaline kood (001-999) ja kinnitage. Ekraanile ilmub tabalukk. Lukust eemaldamiseks vajutage menüüklahvi, sisestage sama kood ja kinnitage.

Mida tähendab veateade '- - -'?

Tööriista ei tuvastatud või see on vigane/ühilduv. Kontrollige tööriista ühendust jaamaga ja selle seisukorda. Vajadusel vahetage tööriist välja.

Kuidas kohandada tegelikku temperatuuri, kui see ei vasta seatud väärtusele?

Kasutage menüüs 1 funktsiooni 'Offset'. Saate sisestada nihke ±40 °C (±72 °F) erinevuste kompenseerimiseks. Kinnitage menüüklahviga.

Kas ma saan jaama kasutada Zero Smog suitsuimejaga?

Jah. Menüüs 2 seadke potentsiaalivaba lülitusväljund režiimile 'ES FE' (tehase seadistus). Ühendage suitsuimeja pühendatud väljundisse. Vaadake juhendist ühendusskeemi.

Kuidas lähtestada jaam tehase seadetele?

Lülitage jaam välja. Hoidke samaaegselt all nuppe 'Exit', 'UP' ja 'DOWN', seejärel lülitage uuesti sisse. Jätkake vajutamist 3 sekundit, kuni ekraanil kuvatakse lähtestamine.

Millised on otsiku hooldussoovitused?

Pärast iga kasutamist ja enne hoiulepanekut tinanda otsik. Ärge kasutage agressiivseid räbusteid. Kinnitage otsik korralikult. Vahetamiseks kasutage kaasasolevat tööriista ilma jõudu kasutamata. Lülitage jaam pikemate pauside ajaks välja.

Jaam ei kuumene, kuigi ekraan töötab, mida teha?

Kontrollige, kas jaam pole ooterežiimis (vajutage UP/DOWN). Kui tööriist jääb külmaks, on küte tõenäoliselt vigane. Testige teise ühilduva tööriistaga või võtke ühendust tehnilise teenindusega.

Kuidas muuta temperatuuriühikut °C ja °F vahel?

Menüüs 1 liikuge valikuni '°C °F'. Valige UP/DOWN nuppudega '°C' või '°F' ja kinnitage menüüklahviga.

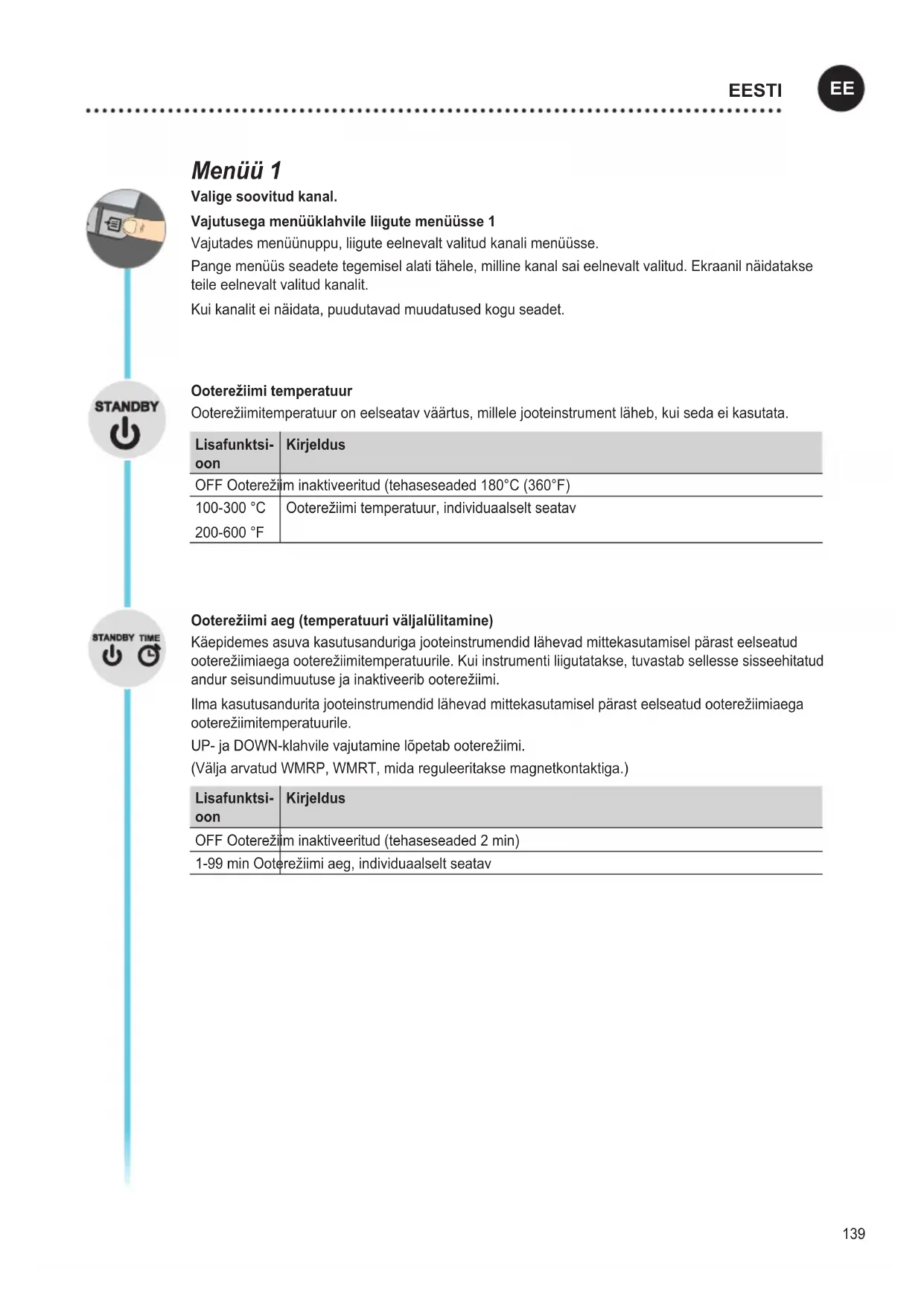

KASUTUSJUHEND MG100S Weller

Valige soovitud kanal.

Vajutusega menüuklahvile liigute menüüsse 1

Vajutades menüünuppu, liigute eelnevalt valitud kanali menüüsse.

Pange menüüs seadete tegemisel alati tähele, milline kanal sai eelnevalt valitud. Ekraanil näidatakse teile eelnevalt valitud kanalit.

Kui kanalit ei näidata, puudutavad muudatused kogu seadet.

Ooterežiimi temperatuur

Ooterežiimitemperatuur on eelseatav väärtus, millele jooteinstrument läheb, kui seda ei kasutata.

Lisafunktsi-oon	Kirjeldus
OFF Ooterežiim inaktiveeritud (tehaseseaded 180°C (360°F)
100-300 °C200-600 °F	Ooterežiimi temperatuur, individuaalselt seatav

Ooterežiimi aeg (temperatuuri väljalülitamine)

Käepidemes asuva kasutusanduriga jooteinstrumendid lähevad mittekasutamisel pärast eelseatud ooterežiimiaega ooterežiimitemperatuurile. Kui instrumenti liigutatakse, tuvastab sellesse sisseehitatud andur seisundimuutuse ja inaktiveerib ooterežiimi.

Ilma kasutusandurita jooteinstrumendid lähevad mittekasutamisel pärast eelseatud ooterežiimiaega ooterežiimitemperatuurile.

UP- ja DOWN-klahvile vajutamine lõpetab ooterežiimi.

(Välja arvatud WMRP, WMRT, mida reguleeritakse magnetkontaktiga.)

Lisafunktsi- oon	Kirjeldus
OFF Ooterežiim inaktiveeritud (tehaseseaded 2 min)
1-99 min Ooterežiimi aeg, individuaalselt seatav

OFF-aeg

Kui jooteinstrumenti ei kasutata, lülitub selle küte pärast OFF-aja möödumist välja. Temperatuuri väljalülitamine toimub söltumata ooteaja-funktsioonist. Reaaltemperatuur kuvatakse vilkuvalt ja seda kasutatakse jääksoojuse näiduna. Ekraanile ilmub „AUTO-OFF“.

Jootetööriista jahtumise ajal näidatakse 1-kanali-näidikul jääksoojust. Lisaks vilgub ekraanil „Cooling“.

2-kanali näidikul vilgub vastava kanali ekraanil °C/°F.

Kui temperatuur jõuab alla 50 °C (122 °F), kuvatakse ekraanil OFF ja taustavalgustus lülitub välja.

Korraga UP- ja DOWN-klahvile vajutamine lõpetab OFF-seisundi.

Lisafunktsi-oon 12	Kirjeldus
OFF OFF-aeg	inaktiveeritud (tehaseseaded 10 min)
1-999 min OFF-aeg, individuaalselt seatav

Window-funktsioon

Lisafunktsioon 1 (tehaseseaded):

Seadke potentsiaalivaba lülitusväljund ES FE-le.

Seadevahemiku piiramine ± 1–99 °C-le (± 1–180 °F), lähtudes funktsiooniga „LOCK“ lukustatud temperatuurist.

Seega kujutab lukustatud temperatuur endast seatava temperatuurivahemiku keskpunkti.

Lisafunktsioon 2:

Seadke ES rob; ES FE / rob; ES rob / rob potentsiaalivaba lülitatav väljund.

Lähtudes valitud, lukustatud temperatuurist, saab WINDOW-funktsiooni abil seada temperatuurivahemiku ± 1–99 °C (± 1–180 °F). Kui tegelik temperatuur on selles vahemikus, siis lülitub potentsiaalivaba kontakt (optokoppleri väljund) sisse.

Lisafunktsioon 12	Kirjeldus
OFF Window-	funktsioon inaktiveeritud (tehaseseaded OFF)
1-99 °C	Window-funktsioon, individuaalselt seatav
1-180 °F

LOCK

Erand 2: Window-funktsioon Lisafunktsioon 1.

Kõiki teisi seadeid ei saa kuni lukustuse avamiseni enam muuta.

Seadke soovitud kolmekohaline lukustuskood (001 ja 999 vahel) ja kinnitage menüüklahviga.

Lukustuson aktiivne (ekraanil on näha lukk).

Jootejaama lukustuse avamine

Vajutage menüuklahvile. Ekraanil kuvatakse ON

Kinnitage kood menüüklahviga.

Kas kood on ununenud?

Pöörduge palun meie klienditeen-induse poole: [e-mail]

Ofset

Jooteotsiku reaalset temperatuuri saab temperatuuri-ofseti sisestamisega korrigeerida ± 40 °C (± 72 °F) võrra.

°C °F

Temperatuuriploki ümberlülitamine.

Lisafunktsi- oon	Kirjeldus
°C Celsius
°F Fahrenheit

Menüü 2

Valige soovitud kanal.

Menüünupu pikema vajutusega (3 s) liigute soovitud kanali menüüsse 2.

Pange menüüs seadete tegemisel alati tähele, milline kanal sai eelnevalt valitud. Ekraanil näidatakse teile eelnevalt valitud kanalit.

Kui kanalit ei näidata, puudutavad muudatused kogu seadet.

Temperatuurikonstandid

Kahe individuaalselt seatava temperatuurikonstandi aktiveerimine.

Lisafunktsi-oon 12	Kirjeldus
ON Temperatuurikonstandid aktiveeritud
OFF Temperatuurikonstandid inaktiveeritud (tehaseseaded)

Potentsiaalivaba lülitusväljund

Väljundi Zero Smog või robotiväljundi valik

Lisafunktsi-oon 12	Kirjeldus
ES FE Väljund Zero Smog aktiveeritud (tehaseseaded)
ES rob Robotiväljund aktiveeritud

Tundlikkus

Lisafunktsi-oon	Kirjeldus
1 ———	Vähetundlik – reageerib tugevale (pikale) liikumisele
2	⋮
3 -Standard (tehaseseaded)
4	⋮
5 -Tundlik - reageerib kergele (lühikesele) liikumisele

Näide

Väljundi ZeroSmog konfiguratsioon

Tehaseseadete taastamine

Sisselülitamisel: vajutage Exit, UP ja DOWN 3 sekundit

Instrumendituvastus ja ülekoormuse piirang

WT 2M on varustatud automaatse tööriistatuvastusega, mis määrab ühendatud seadmele vastavad juhtimisparameetrid. Jootejaama ülekoormuse vältimiseks toetatakse ainult ühilduvaid instrumente:

√ Piiranguteta talitlus

- Võimsuse vähendamine väärtusele 150 W

✗ Tööriistu ei saa omavahel kombineerida

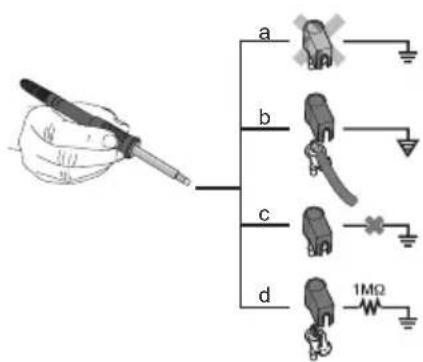

Potentsiaalide ühtlustuspuks

3,5 mm lülituspuksi erineva lülitamisega on võimalikud 4 varianti:

a Püsivalt maandatud Ilma pistikuta (tarneolek).
b Potentsiaalide ühtlustuspuks	Pistikuga, ühtlustusjuhe keskkontaktis.
c Potentsiaalivaba Pistikuga
d Penmelt maandatud Pistiku	ja külgejoodetud takistiga. Maandamine valitud takistiga.

Jootmine ja lahtijootmine

Jootmistöödel lähtuge hetkel ühendatud jooteinstrumendi kasutusjuhendist.

Jooteotsikute käsitsemine

• Kastke esimesel kuumutamisel valitud tinatatav jooteotsik joodisesse. Tänu sellele kaovad jooteotsikult seadme hoidmisel kogunenud oksiidkihid ja mustus.
• Pöörake enne jootekolbi jootevaheajaks ohutusjuhikule asetamist tähelepanu sellele, et jootekolb oleks korralikult tinatatud.
• Ärge kasutage liiga tugevatoimelisi jooteräbusteid.
• Kontrollige alati jooteotsikute asendi öigsust.
• Valige võimalikult madal töötemperatuur.
• Valige tööks suurim võimalik jooteotsiku vorm Rusikareegel: umbes sama suur kui pastajoodis.

• Kuna jooteotsiku ja jootekoha vahel toimub suurepinnaline soojusülekanne, tinatage jooteotsikut korralikult.

• Lülitage pikemateks tööpausideks jootesüsteem välja või kasutage Welleri funktsiooni temperatuuri langetamiseks mittekasutamisel.

• Enne jootekolbi pikemat mittekasutamist kastke otsik joodisesse.
  • Viige joodis otse jootekohale, mitte jooteotsikule.
• Vahetage jooteotsikud selleks sobiva tööriistaga.
• Ärge kasutage jooteotsikul mehaanilist jõudu.

Juhis

Juhtseadmed on häälestatud keskmise suurusega jooteotsikute järgi. Otsikute vahetamisel või teise kujuga otsikute kasutamisel võib esineda hälbeid.

Veateated ja vigade kõrvaldamine

Teade/Sümptom Võimalik põhjus Abimeetmed
Näit „--“ Instrumenti ei tuvastatudInstrument on rikkisInstrument ei ole ühilduv		Kontrollige instrumenti ühendust seadmegaKontrollige ühendatud instrumenti
Ekraan ei tööta (Ekraan väljas)	Võrgupinge puudub · Lülitage võrgulüliti sisse	Kontrollige võrgupingetKontrollige seadme kaitset
OFF	Jootejaam on OFF- või ooterežiimil	Reaktiveerige jooteinstrument klahviga UP või DOWN
Instrument ei soojene	Jootejaam on OFF- või ooterežiimil	Liigutage kolbiReaktiveerige jooteinstrument klahviga UP või DOWN
Temperatuurinäit ekraanilInstrument ei soojene	Vigane küte · Kontrollige jooteinstrumenti /	vahetagejooteinstrument
Jootejaam ei toimi harjumuspäraselt	Parameetrid valesti seatud · Taastage joote	jaama tehaseseaded
Seadeid ei saa muuta	Jootejaam on lukustatud	Jootejaama lukustuse avamine
Zero Smog ei käivitu · Võrgupinge puudubSignaal puudub		Kontrollige voolutoidetKontrollige liidese ühendusjuhtmeidKontrollige liidese seadeid
