| Tipo de producto | Estación de soldadura y desoldadura |
| Marca | Weller |
| Modelo | MG100S |
| Alimentación | 120/230 V ~ 50/60 Hz, 70 W |
| Rango de temperatura | 100°C - 450°C (200°F - 850°F) aproximadamente |
| Precisión de temperatura | ± 1°C (con función Window) |
| Número de canales | 2 (WT 2M) |
| Función Stand-by | Ajustable de OFF a 100-300°C (200-600°F), temporización 1-99 min |
| Función Auto-OFF | Ajustable de OFF a 1-999 min |
| Bloqueo (LOCK) | Código de 3 dígitos, evita modificaciones |
| Desviación (Offset) | ± 40°C (± 72°F) |
| Temperaturas fijas | 2 temperaturas predefinidas activables |
| Pantalla | LCD con retroiluminación ajustable (0-100%) |
| Salida de conmutación libre de potencial | Para Zero Smog o robot (ES FE / ES rob) |
| Compensación de potencial | 4 modos: puesta a tierra directa, indirecta, compensación, sin potencial |
| Detección de herramienta automática | Sí, con limitación de sobrecarga (150 W máx.) |
| Mantenimiento y limpieza | Estañar la punta después de usar, usar flux no agresivos, cambiar la punta con la herramienta prevista |
| Seguridad | Función auto-off, detección de movimiento, compensación de potencial |
| Piezas de repuesto y reparabilidad | Puntas, herramientas de soldadura compatibles; servicio al cliente: technical-service@weller-tools.com |
| Reinicio de fábrica | Presionar Exit + UP + DOWN durante 3 segundos al encender |
Preguntas frecuentes - MG100S Weller
Preguntas de los usuarios sobre MG100S Weller
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Máquina de soldar en formato PDF gratis! Encuentra tus instrucciones MG100S - Weller y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. MG100S de la marca Weller.
MANUAL DE USUARIO MG100S Weller

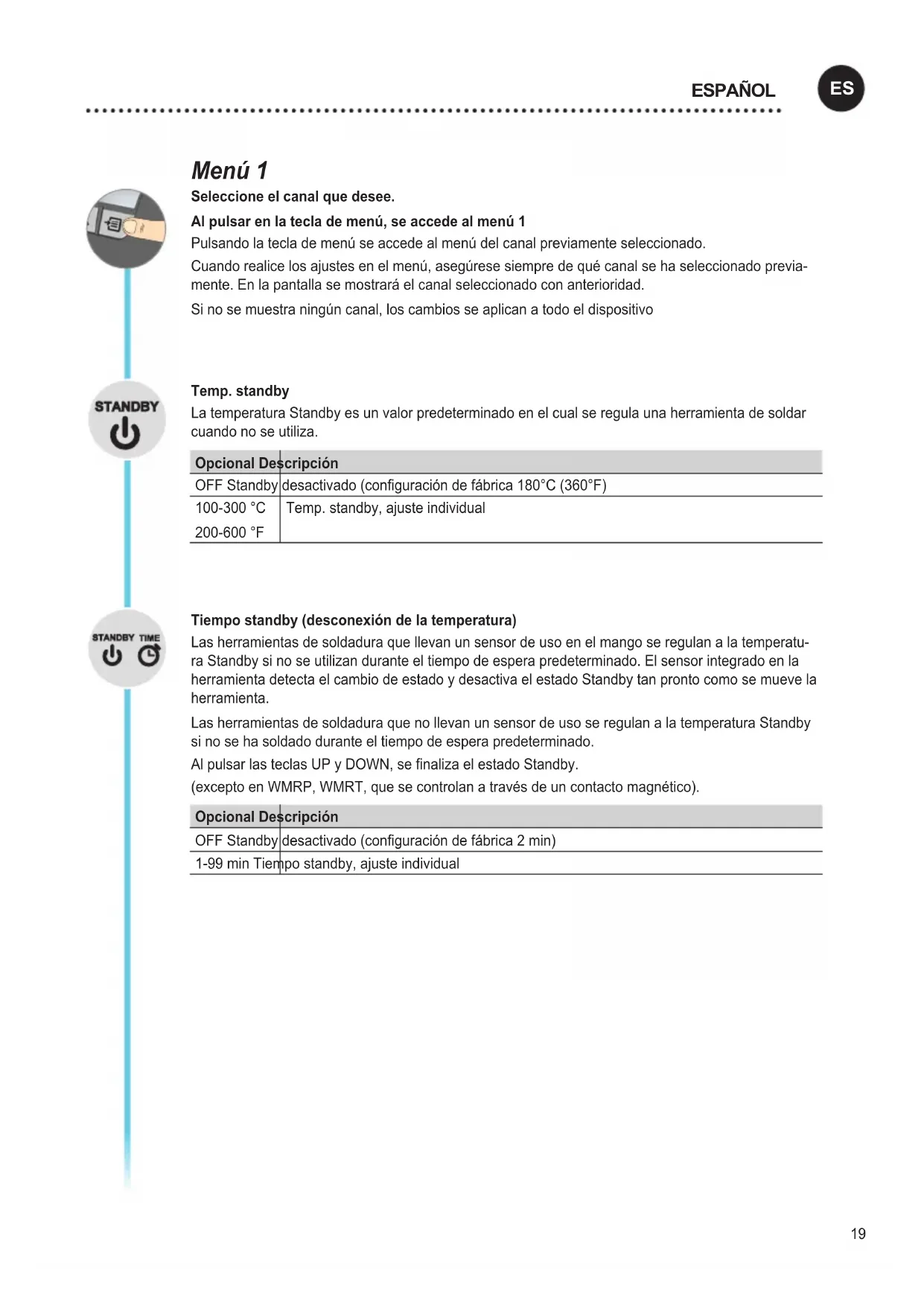

Seleccione el canal que desee.
Al pulsar en la tecla de menú, se accede al menú 1
Pulsando la tecla de menú se accede al menú del canal previamente seleccionado.
Cuando realice los ajustes en el menú, asegúrese siempre de qué canal se ha seleccionado previamente. En la pantalla se mostrará el canal seleccionado con anterioridad.
Si no se muestra ningún canal, los cambios se aplican a todo el dispositivo
Temp. standby
La temperatura Standby es un valor predeterminado en el cual se regula una herramienta de soldar cuando no se utiliza.
| Opcional Descripción | |
| OFF Standby | desactivado (configuración de fábrica 180°C (360°F) |
| 100-300 °C | Temp. standby, ajuste individual |
| 200-600 °F | |
Tiempo standby (desconexión de la temperatura)
Las herramientas de soldadura que llevan un sensor de uso en el mango se regulan a la temperatura Standby si no se utilizan durante el tiempo de espera predeterminado. El sensor integrado en la herramienta detecta el cambio de estado y desactiva el estado Standby tan pronto como se mueve la herramienta.
Las herramientas de soldadura que no llevan un sensor de uso se regulan a la temperatura Standby si no se ha soldado durante el tiempo de espera predeterminado.
Al pulsar las teclas UP y DOWN, se finaliza el estado Standby.
(excepto en WMRP, WMRT, que se controlan a través de un contacto magnético).
| Opcional Descripción | |
| OFF Standby | desactivado (configuración de fábrica 2 min) |
| 1-99 min Tiempo standby, ajuste individual | |
Tiempo de desconexión (tiempo OFF)
Cuando no se utiliza la herramienta de soldadura, se desactiva el calentador de esta una vez transcurrido el tiempo OFF. La desconexión de temperatura se realiza independientemente de la función standby ajustada. La temperatura real parpadea y sirve para indicar el calor residual. Mientras aparece en la pantalla „AUTO-OFF“.
Mientras se enfría la herramienta de soldadura, en la pantalla de un canal se indica el calor residual. Además, en la pantalla parpadea la palabra «Cooling». COOLING
En la pantalla de dos canales parpadea «°C/°F» en la pantalla del canal correspondiente.
En cuanto la temperatura es inferior a 50 °C (122 °F), en la pantalla aparece «OFF» y se desactiva la iluminación de fondo.
Al pulsar las teclas UP y DOWN de forma simultánea, se finaliza el estado OFF.
| Opcional12 | Descripción |
| OFF Tiempo de desconexión (tiempo OFF) desactivado (configuración de fábrica 10 min) | |
| 1-999 min Tiempo de desconexión (tiempo OFF), ajuste individual | |
Función Window
Opcional 1 (configuración de fábrica):
Ajustar el circuito de salida sin potencial a «ES FE».
Limitación del rango de ajuste a ±1-99 °C (±1-180 °F) a partir de una temperatura bloqueada con la función «LOCK».
Por tanto la temperatura bloqueada representa el centro del rango térmico ajustable.
Opcional 2:
Ajustar el circuito de salida sin potencial a ES rob; ES FE/rob; ES rob/rob.
Partiendo de una temperatura ajustada y bloqueada es posible ajustar una ventana de temperatura de aproximadamente ±1-99 °C (±1-180 °F) con la ayuda de la función WINDOW. Si la temperatura real está dentro de este margen, el contacto sin potencial (salida del optoacoplador) estará conectado.
| Opcional12 | Descripción |
| OFF Función | Window desactivado (configuración de fábrica OFF) |
| 1-99 °C | Función Window, ajuste individual |
| 1-180 °F |


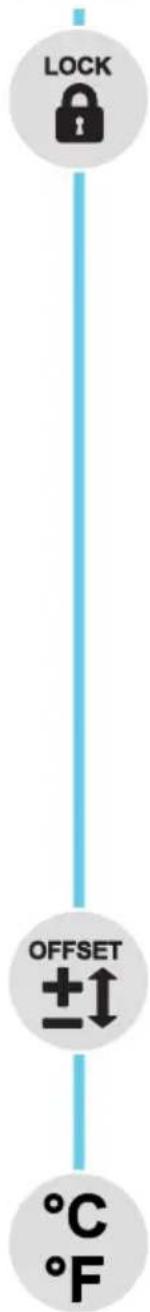

LOCK
Bloqueo de la estación. Cuando se bloquea el aparato, ya no se pueden cambiar los ajustes.
Excepción 1: Teclas de temperatura fija activadas.
Excepción 2: Función Window Opcional 1.
No es posible cambiar ninguno de los demás ajustes hasta que se desbloquee.
Bloquear estación
Ajustar el código de bloqueo deseado con tres dígitos (comprendidos entre 001 y 999) y confirmar mediante la tecla del menú.
El bloqueo está activado (en la pantalla aparecerá un candado).
Desbloquear la estación
Pulsar la tecla de menú. En la pantalla, aparecerá «ON»
Ajustar el código de bloqueo de tres dígitos.
Confirmar el código con la tecla de menú.
¿Ha olvidado el código?
Por favor, diríjase a nuestro servicio técnico: technical-service@weller-tools.com
Offset
La temperatura real de la punta del soldador se puede ajustar introduciendo un offset de temperatura de aproximadamente ± 40 °C (± 72 °F).
°C °F
Cambiar la unidad de temperatura.
| Opcional Descripción | |
| °C Grados centígrados | |
| °F Fahrenheit |
Menú 2
Seleccione el canal que desee.
Al pulsar de forma prolongada (3 segundos) la tecla del menú, se accede al menú 2 del canal deseado.
Cuando realice los ajustes en el menú, asegúrese siempre de qué canal se ha seleccionado previamente. En la pantalla se mostrará el canal seleccionado con anterioridad.
Si no se muestra ningún canal, los cambios se aplican a todo el dispositivo
Temperaturas fijas
Activación de las 2 temperaturas fijas ajustables individualmente.
| Opcional12 | Descripción |
| ON Temperaturas fijas activado | |
| OFF Temperaturas fijas desactivado (configuración de fábrica) | |
Si las temperaturas fijas están activadas, se pueden seleccionar y cambiar mediante las teclas UP y DOWN.
Iluminación del fondo
| Opcional Descripción |
| 0-100% Brillo LCD (configuración de fábrica 80%) |
Salida sin potencial
Seleccionar salida Zero Smog o la salida de robot
| Opcional12 | Descripción |
| ES FE Salida | Zero Smog activada (configuración de fábrica) |
| ES rob Salida | de robot activada |
Sensibilidad
| Opcional Descripción | |
| 1 | Insensible – reacciona a movimientos fuertes (largos) |
| 2 | ⋮ |
| 3 | -Estándar (configuración de fábrica) |
| 4 | ⋮ |
| 5 | -Sensible - reacciona a movimiento suaves (cortos) |
Ejemplo
Configuración de salida Zero Smog
Restaurar la configuración de fábrica
Detección de la herramienta y limitación de sobrecarga
La WT 2M cuenta con una detección automática de la herramienta que asigna los parámetros de control adecuados a la correspondiente herramienta conectada. Para evitar una sobrecarga de la estación, solo soporta herramientas compatibles:
- Reducción de potencia a 150 W
✗ Combinación de herramientas no permitida
Equipotencial

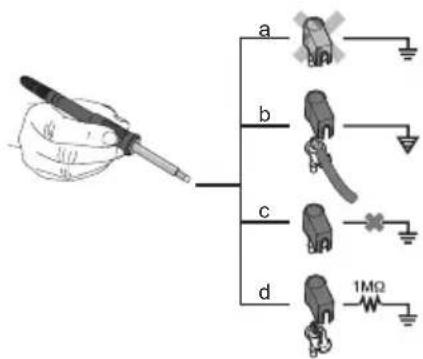

Gracias a las diferentes posibilidades de conexión del conector hembra de 3,5 mm hay 4 variantes posibles:
| a Toma de tierra directa sin conector (estado de suministro). | |
| b Equipotencial con conector | línea equipotencial en el contacto central. |
| c Sin potencial con conector | |
| d Toma de tierra indirecta | con enchufe y resistencia soldada. Puesta a tierra a través de la resistencia seleccionada |
Soldar y desoldar
Realice los trabajos de soldadura según el manual de uso de la herramienta conectada.
Manipulación de las puntas de soldar
- Aplicar un poco de estaño a la punta de soldar cuando la ponga en funcionamiento por primera vez. De esta forma podrá eliminar capas de óxido o impurezas en la punta de soldar que se hayan podido formar durante su almacenamiento.
- Cuando no vaya a usar el soldador o cuando lo coloque en el soporte asegurarse de que la punta esté bien estañada.
- No usar fundentes (pasta de soldar) agresivos.
- Asegurarse siempre de que la punta de soldar esté colocada correctamente.
- Ajustar la temperatura de trabajo más baja posible.
- Usar la punta de soldar de mayor tamaño posible para la aplicación deseada.
Regla general: aprox. tan grande como el punto de soldadura. - Asegurarse de que la transmisión térmica desde la punta de soldar a la zona de soldar sea lo más grande posible
aplicando una buena capa de estaño a la punta de soldar.
- En fases de inactividad prolongadas desconectar el equipo soldador y usar la función Weller de reducción de temperatura en caso de inactividad.
- Aplicar estaño a la punta de soldar antes de guardar el soldador durante un espacio de tiempo prolongado.
- Aplicar el estaño directamente en el punto de soldadura, no en la punta de soldar.
- Cambiar las puntas de soltar con la herramienta correspondiente.
- No someter la punta de soldar a esfuerzos mecánicos.
Aviso
Las unidades de control están ajustadas para funcionar con puntas de soldar de tamaño mediano. Pueden surgir diferencias de comportamiento debido al cambio de punta o al utilizar puntas con una forma diferente.
Mensajes de error y su reparación
| Mensaje/Síntoma Causa posible | Reparación | |
| • Indicación „- - -“ • No se ha detectado la herramienta• Herramienta defectuosa• Herramienta no compatible | • Comprobar la conexión de la herramienta al aparato• Comprobar la herramienta conectada | |
| • Sin función de pantalla (pantalla desconectada) | • No hay tensión de red disponible | • Conectar el interruptor principal• Comprobar la tensión de red• Comprobar el fusible del aparato |
| • OFF • La estación se encuentra en Standby o en modo OFF | • Activar de nuevo la herramienta de soldadura con las teclas UP o Down | |
| • La herramienta se mantiene fría | • La estación se encuentra en Standby o en modo OFF | • Mover los pistones• Activar de nuevo la herramienta de soldadura con las teclas UP o Down |
| • Indicación de temperatura en la pantalla• La herramienta se mantiene fría | • Fallo en el calentador | • Comprobar/sustituir la herramienta de soldadura |
| • La estación no funciona de la manera habitual | • Parámetros ajustados | • Restablecer la estación a los ajustes de fábrica |
| • No se pueden cambiar los ajustes | • Estación bloqueada • Desbloquear la estación | |
| • Zero Smog no arranca • No hay tensión de red disponible• No hay señal disponible | • Comprobar la alimentación de red• Comprobar el cableado de la interfaz• Comprobar los ajustes de la interfaz | |
