PondoSwitch - Schakelaar Pontec - Gratis gebruiksaanwijzing en handleiding

Producttype	Pompschakelaar met droogloopbeveiliging
Merk	Pontec
Model	PondoSwitch
Nominale spanning	230 V AC
Netfrequentie	50 Hz
Max. nominale stroom	12 A
Beschermingsklasse	IPX4 (beschermd tegen spatwater)
Ingangsaansluiting (binnendraad)	G1
Uitgangsaansluiting (buitendraad)	G1
Max. werkdruk	10 bar
Inschakeldruk (vooringesteld)	1,5 bar (instelbaar van 1,0 tot 3,5 bar)
Temperatuur van het verpompte water	2 °C tot 35 °C
Droogloopbeveiliging	Ja (ingebouwde sensor)
Afmetingen (L x B x H)	100 x 100 x 195 mm
Gewicht	0,75 kg
Lengte voedingskabel	1,5 m
Lengte aansluitkabel pomp	0,3 m
Hoofdfuncties	Automatisch aan/uit schakelen, droogloopbeveiliging, instelbare inschakeldruk, ingebouwde manometer, indicatielampjes (groen aan, rood fout)
Onderhoud en reiniging	Reinig de buitenkant met een vochtige doek; gebruik geen agressieve producten
Opslag / winter	Niet vorstbestendig; demonteren en droog en vorstvrij opslaan
Garantie	2 jaar (onderdelen en arbeid)

Veelgestelde vragen - PondoSwitch Pontec

Hoe installeer ik de PondoSwitch?

Installeer het apparaat tussen de drukaansluiting van de pomp en het eerste aftappunt, horizontaal of verticaal. Gebruik de meegeleverde adapter en schroef deze op de pomp. Let op de stromingsrichting aangegeven door de pijlen. Sluit vervolgens de pompkabel aan op de PondoSwitch-stekker en steek de PondoSwitch in het stopcontact.

Wat te doen als de pomp niet start?

Controleer eerst of het apparaat en de pomp onder spanning staan. Als het rode ERROR-lampje brandt, duidt dit op droogloop: los het watertekort op en druk op de START PUMP-knop. Controleer ook dat het hoogteverschil tussen het apparaat en het waterpunt niet meer dan 15 m bedraagt.

Hoe stel ik de inschakeldruk in?

Koppel het apparaat los van het stopcontact, draai de behuizing los en verwijder het deksel. Gebruik een schroevendraaier om de stelschroef in de gewenste richting te draaien (bereik 1,0 tot 3,5 bar). Plaats het deksel terug, sluit de stroom aan en lees de druk af op de manometer. Stel indien nodig bij.

Wat betekent het rode lampje?

Het rode ERROR-lampje brandt bij droogloop of watertekort. Dit voorkomt automatisch herinschakelen. Om te resetten, verhelp de oorzaak van het watertekort en druk op de START PUMP-knop.

Is het apparaat vorstbestendig?

Nee, de PondoSwitch is niet vorstbestendig. Bij vorst moet hij worden gedemonteerd, gereinigd en op een droge, vorstvrije plaats worden opgeslagen. Leidingen en aansluitingen moeten zoveel mogelijk worden geleegd.

Kan ik het apparaat gebruiken met drinkwater?

Nee, het apparaat is niet geschikt voor drinkwater. Het is ontworpen voor tuinpompen, diepwellpompen of dompelpompen en mag niet worden aangesloten op het drinkwaternet.

Hoe reinig ik de PondoSwitch?

Reinig het apparaat alleen aan de buitenkant met een vochtige doek. Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen, omdat deze de behuizing kunnen beschadigen.

Wat is de maximaal ondersteunde druk?

De maximale werkdruk is 10 bar. Overschrijd deze waarde nooit en respecteer ook de maximaal toegestane druk van de pomp, die lager kan zijn.

Kan ik het met elke pomp gebruiken?

Nee, het apparaat is niet geschikt voor pompen met ingebouwde automatische regeling. Het is compatibel met standaard tuinpompen, diepwellpompen en dompelpompen. Controleer of de pomp geen ingebouwd regelsysteem heeft.

Hoe weer in gebruik nemen na droogloop?

Verhelp eerst de oorzaak van de droogloop (bijv. te laag waterniveau, defecte pomp). Druk vervolgens op de START PUMP-knop om de pomp opnieuw te activeren. Het apparaat zal de pomp gedurende ongeveer 15 seconden automatisch opnieuw starten.

GEBRUIKSAANWIJZING PondoSwitch Pontec

- Si PondoSwitch met la pompe hors service,

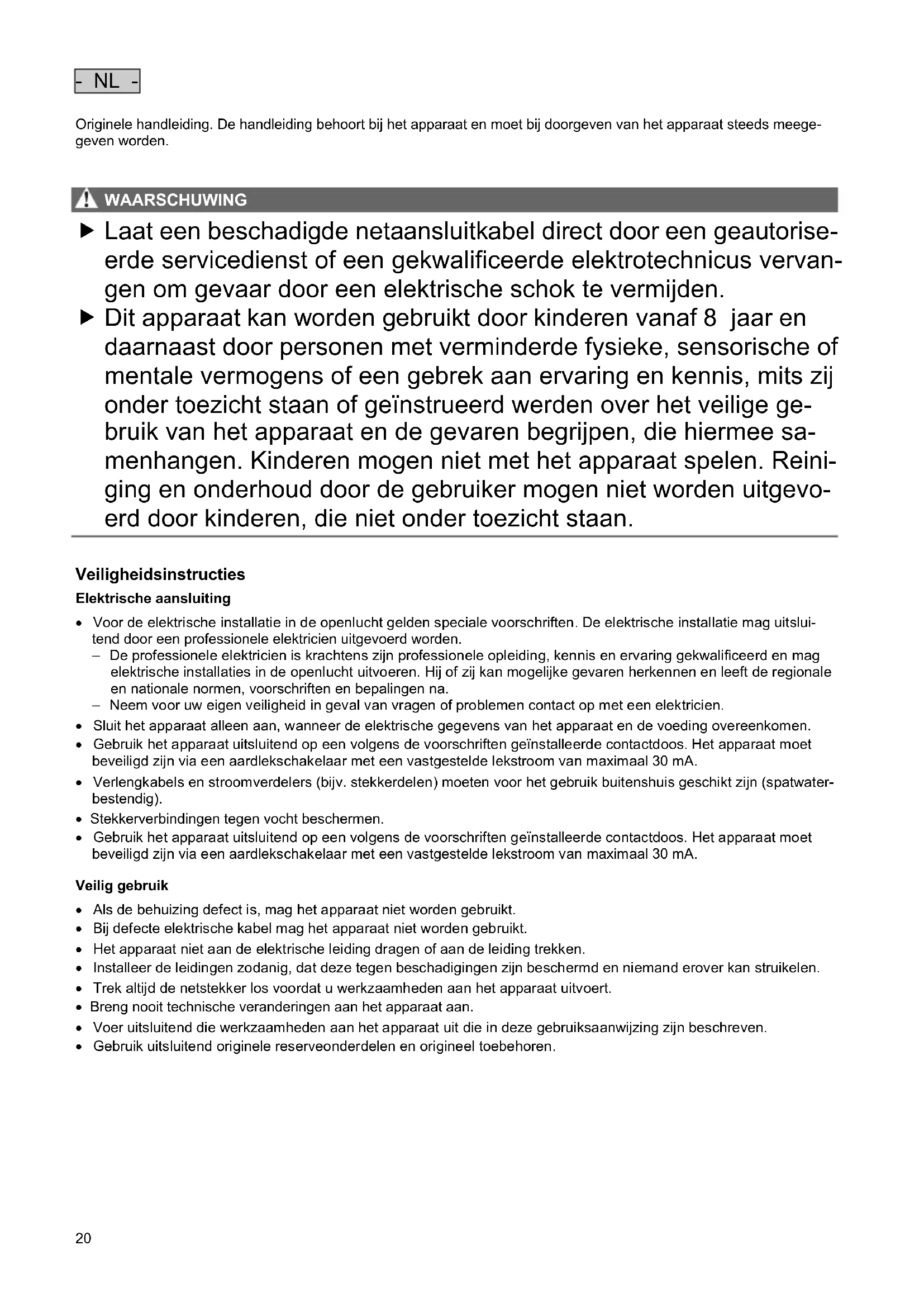

Originele handleiding. De handleiding behoort bij het apparaat en moet bij doorgeven van het apparaat steeds meege- geven worden.

! WAARSCHUWING

▶ Laat een beschadigde netaansluitkabel direct door een geautoriseerde servicedienst of een gekwalificeerde elektrotechnicus vervangen om gevaar door een elektrische schok te vermijden.
- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïinstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan.

Veiligheidsinstructies

Elektrische aansluiting

• Voor de elektrische installatie in de openlucht gelden speciale voorschriften. De elektrische installatie mag uitsluitend door een professionele elektricien uitgevoerd worden.
• De professionele elektricien is krachtens zijn professionele opleiding, kennis en ervaring gekwalificeerd en mag elektrische installaties in de openlucht uitvoeren. Hij of zij kan mogelijke gevaren herkennen en leeft de regionale en nationale normen, voorschriften en bepalingen na.
• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.
• Sluit het apparaat alleen aan, wanneer de elektrische gegevens van het apparaat en de voeding overeenkomen.
• Gebruik het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde contactdoos. Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA.
• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).
• Stekkerverbindingen tegen vocht beschermen.
• Gebruik het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde contactdoos. Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA.

Veilig gebruik

• Als de behuizing defect is, mag het apparaat niet worden gebruikt.
• Bij defecte elektrische kabel mag het apparaat niet worden gebruikt.
• Het apparaat niet aan de elektrische leiding dragen of aan de leiding trekken.
• Installeer de leidingen zodanig, dat deze tegen beschadigingen zijn beschermd en niemand erover kan struikelen.
• Trek altijd de netstekker los voordat u werkzaamheden aan het apparaat uitvoert.
• Breng nooit technische veranderingen aan het apparaat aan.
• Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreven.
• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.

Productbeschrijving

☐ A	PondoSwitch
1	Netspanningsaansluiting voor pomp
2	Uitlaat buitendraad
3	Netaansluitsnoer
4	Manometer
5	Inloop (draaibaar)
6	Adapter
7	Toets START PUMP
8	Controlelampje droogloop, rood
9	Controlelampje bedrijf, groen

Beoogd gebruik

Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier:

• Automatisch in- en uitschakelen van een waterpomp (perspomp) bij waterafname door een aangesloten verbruiksinrichting.
• Bedien het apparaat met inachtneming van de technische gegevens. (→ Technische gegevens)

Mogelijk verkeerd gebruik

De volgende inperkingen gelden voor het apparaat:

• Niet geschikte pompen met ene geïntegreerde automatische besturing.
• Niet aansluiten op de drinkwatervoorziening.
• Niet geschikt voor drinkwater.
• Niet gebruiken voor commerciële of industriële doeleinden.
• Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen.

Plaatsen en aansluiten

OPMERKING

Een te hoge waterdruk in het systeem beschadigt het apparaat.

▶ De afstand tot het hoogst gelegen wateraftappunt mag niet meer zijn dan 15 m.
▶ De systeemdruk van 10 bar mag niet worden overschreden.
▶ Houdt rekening met de maximaal toegestane druk van de pomp. Deze kan minder zijn dan 10 bar.

OPMERKING

Alle aansluitleidingen moeten absoluut dicht zijn, omdat niet goed afgedichte leidingen de werking van het systeem beïnvloeden en schade kunnen veroorzaken.

▶ Het schroefdraad van de leidingen en de verbinding naar de pomp met een geschikt afdichtmiddel afdichten.
▶ Te vast aandraaien van kunststof schroefkoppelingen kan schade veroorzaken. Vermijd overmatige kracht.

□ B

U kunt het apparaat horizontaal of verticaal op een willekeurige plaats tussen de persaansluiting van een tuinpomp, bronpomp of dompelpomp en het eerste wateraftappunt (bijv. wasmachine) aansluiten.

- Advies: Montage direct op de persaansluiting van de pomp. Adapter gebruiken.

Zo gaat u te werk:

□ C

1. Adapter op de pomp schroeven.

2. Let op de correcte positie van de O-ring.

3. Apparaat op de adapter schroeven.

- Let erop bij de montage, dat de pijlen op deksel en uitlaat van het apparaat in de doorstroomrichting van het water wijzen.

1. Apparaat aansluiten op verdere leidingwerk.

Werking

Apparaat in gebruik nemen

! WAARSCHUWING

Ernstig letsel of dodelijk letsel door elektrische schok mogelijk.

Koppel de pomp en PondoSwitch los van de stroomvoorziening voordat u werkzaamheden aan het apparaat gaat verrichten.

Voor het gebruik moet de pomp gevuld en de aanzuigleiding ontlucht worden. Het ontluchten van de zuigleiding kan enkele minuten duren.

Zo gaat u te werk:

- Pomp en zuigleiding volledig vullen. (→ handleiding van de pomp)

1. Steek de netstekker van de pomp in de contactdoos van de PondoSwitch.

2. Steek de netstekker van de PondoSwitch in de contactdoos.

- Het controlelampje ON brandt groen.

- Het apparaat is bedrijfsklaar.

1. Schakel de pomp in en druk op de PondoSwitch op de knop START PUMP.

- De PondoSwitch activeert de pomp gedurende ca. 15 seconden.

1. Open na het automatisch uitschakelen van de pomp het hoogst gelegen wateraftappunt.

- De PondoSwitch schakelt de pomp opnieuw in.

1. Sluit het wateraftappunt als het water er gelijkmatig uitstroomt.

- De ingebruikname is beëindigd.

i Als er geen water wordt getransporteerd:

- Laat de pomp langer draaien dan de door PondoSwitch gespecificeerde tijd. Daarvoor de toets START PUMP ingedrukt houden, tot het aanzuigen van de pomp is afgesloten en het water wordt getransporteerd.

- Indien na een minuut nog altijd geen water wordt getransporteerd: Koppel de PondoSwitch los van de stroom- voorziening en herhaal de inbedrijfstelling.

Onderbreking van het bedrijf en weer doorgaan

Bij drooglopen resp. watergebrek

- Daarna schakelt de PondoSwitch de pomp weer uit,

- brandt het controlelampje ERROR rood,

- wordt het automatische inschakelen van de pomp verhinderd.

Om het bedrijf weer te herstellen:

- Verhelp de oorzaak van de uitschakeling.

• Druk op de toets START PUMP.

Apparaat buiten gebruik nemen

VOORZICHTIG

De leidingen staan onder druk. Gevaar voor letsel door vrijkomende waterstraal. Schade aan het apparaat door vrijkomend water.

▶ Voor aanvang van de werkzaamheden: Open een wateraftappunt, zodat de druk kan ontsnappen.

▶ Maatregelen na afronden van de werkzaamheden: (→ Apparaat in gebruik nemen)

Zo gaat u te werk:

1. Haal de netstekker van de PondoSwitch los.

2. Trek de netstekker van de pomp los.

3. Maak de drukleiding drukloos door het openen van de aftapplaatsen.

4. Open aanvullend in de zuigleiding de ingebouwde terugslagklep.

- Na het uitschakelen kan het restwater in de slang terugstromen en door de aanzuigopening van de pomp naar buiten komen.

De pomp volledig gedemonteerd wordt:

Ga te werk aan de hand van de gebruiksaanwijzing van de pomp!

Verandering van de inschakeldruk

WAARSCHUWING

Ernstig letsel of dodelijk letsel door elektrische schok mogelijk.

▶ Deze werkzaamheden mogen alleen door een elektricien worden uitgevoerd.
Koppel de pomp en PondoSwitch los van de stroomvoorziening voordat u werkzaamheden aan het apparaat gaat verrichten.
▶ Maatregelen na afronden van de werkzaamheden: (→ Apparaat in gebruik nemen)

Zo gaat u te werk:

□ D, E

• Bij de aanpassing van de inschakeldruk de karakteristiek aanhouden.
• Behuizing opschroeven en deksel verwijderen.
• Drukinstelling met schroevendraaier door draaien instelschroef veranderen. Drukkarakteristiek aanhouden.
• Deksel behuizing weer monteren en apparaat in bedrijf nemen.
• Druk op manometer aflezen en drukinstelling eventueel opnieuw corrigeren.

De uitschakeldruk is niet instelbaar en hangt van de gebruikte pomp af.

Reiniging en onderhoud

OPMERKING

Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen. Deze middelen kunnen de behuizing beschadigen en de werking van het apparaat in het gedrang brengen; ze zijn tevens schadelijk voor dieren, planten en het milieu.

▶ Reinig het apparaat uitsluitend van buitenaf met een vochtige doek.

Opslag/overwinteren

Het apparaat is niet bestand tegen vorst en moet bij verwachte vorst gedemonteerd en opgeslagen worden.

Zo slaat u het apparaat correct op:

• Reinig het apparaat grondig en vervang de beschadigde onderdelen.
• Sla het apparaat droog en vorstvrij op.
• Open connectoren beschermen tegen vocht en vuil.
• Slangen en aansluitingen zo goed mogelijk aftappen.

Storing verhelpen

① Neem ook de foutopsporing in de gebruiksaanwijzing van de gebruikte pomp in acht.

Storing	Oorzaak	Oplossing
Pomp start niet	Apparaat is uitgeschakeld	Apparaat inschakelen
	Pomp is uitgeschakeld	Pomp inschakelen
	Voeding onderbroken	Controleer de elektrische stekkers
	Aardlekschakelaar is geactiveerd	Apparaat en pomp uitschakelen en netstekker loskoppelen. Vervolgens contact opnemen met de service: [e-mail]
	Apparaat is defect
	Het apparaat is wegens watergebrek uitgeschakeld. Controlelampje droogloop brandt rood.	Oorzaak van het watergebrek wegnemen (bijv. pompstoring). Daarna de startknop op het apparaat indrukken om de pomp opnieuw te star-ten.
	Toegestane hoogteverschil van 15 m tussen apparaat en wateraftappunt is overschreden	Hoogteverschil corrigeren
Pomp pompt niet of onvoldoende	Drukinstelling in apparaat niet juist	Drukinstelling in apparaat corrigeren
	Apparaat is tegen de doorstroomrichting van het water in gemonteerd	Montage correct uitvoeren

Technische gegevens

PondoSwitch
Nominale spanning		V AC	230
Nominale frequentie		Hz	50
Nominale stroom	maximaal	A	12
Beschermingsgraad			IPX4
Aansluiting inlaat binnendraad			G1
Aansluiting uitlaat buitendraad			G1
Bedrijfsdruk	maximaal	bar	10
Inschakeldruk	vooringesteld	bar	1,5
Inschakeldruk	Instelbereik	bar	1.0 ... 3.5
Temperatuur van het gepompte water	min	°C	2
Temperatuur van het gepompte water	max	°C	35
Inschakelen/uitschakelen	Toets		•
Droogloopbeveiliging	Sensor		•
Grootte gepompte vaste deeltjes	max	mm	2
Netaansluitsnoer	Lengte	m	1,5
Pompaansluitleiding	Lengte	m	0,3
Afmetingen	Lengte	mm	100
	Breedte	mm	100
	Hoogte	mm	195
Gewicht		kg	0,75

Symbolen op het apparaat

		Het apparaat is beschermd tegen het binnendringen van spatwater.
		Gebruik het apparaat alleen binnen.
[YOKH]		Voer het apparaat niet af met het normale huisvuil.
[KK3A]		Lees de gebruikershandleiding.

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparaat niet met het huishoudelijk afval afvoeren!

▶ Verwijder het apparaat via het daartoe bedoelde retourstelsel.
▶ Maak het apparaat, door het afsnijden van de kabels, onbruikbaar.

Garantievoorwaarden

PfG geeft vanaf de verkoopdatum gedurende 2 jaar garantie op aantoonbare materiaal- en fabricagefouten. Op slijtdelen, zoals lampen, is geen garantie van toepassing. Om aanspraak te kunnen maken op garantie moet u in het bezit zijn van de kassabon. De aanspraak op garantie vervalt bij onoordeelkundig gebruik, elektrische of mechanische beschadiging als gevolg van misbruik en tevens in geval van onvakkundige reparatie door niet bevoegde monteurs. Reparaties mogen uitsluitend worden verricht door PfG of door monteurs die door PfG hiervoor de bevoegdheid hebben gekregen. Om gebruik te maken van de garantie, kunt u het beschadigde apparaat of het defecte onderdeel samen met een foutenbeschrijving en de kassabon opsturen aan PfG. PfG behoudt zich het recht voor montagekosten aan te rekenen. PfG is niet aansprakelijk voor transportschade. Deze dient u onmiddellijk te verhalen op het transportbedrijf. Andere aanspraken, om het even van welke aard, maar in het bijzonder voor gevolgschade, zijn uitgesloten. Deze garantie is geen inbreuk op de aanspraken van de eindverbruiker jegens de dealer.
