Produkttype	Pumpebryter med tørrkjøringsbeskyttelse
Merke	Pontec
Modell	PondoSwitch
Merkespenning	230 V AC
Nettfrekvens	50 Hz
Maksimal nominell strøm	12 A
Beskyttelsesklasse	IPX4 (beskyttet mot vannsprut)
Innkobling (hunnippel)	G1
Utkobling (hannnippel)	G1
Maksimalt arbeidstrykk	10 bar
Innkoblingstrykk (forhåndsinnstilt)	1,5 bar (justerbart fra 1,0 til 3,5 bar)
Temperatur på pumpet vann	2 °C til 35 °C
Tørrkjøringsbeskyttelse	Ja (innebygd sensor)
Dimensjoner (L x B x H)	100 x 100 x 195 mm
Vekt	0,75 kg
Strømkabellengde	1,5 m
Pumpekoblingskabellengde	0,3 m
Hovedfunksjoner	Automatisk av/på-bryting, tørrkjøringsbeskyttelse, justering av innkoblingstrykk, innebygd manometer, lysindikatorer (grønn for drift, rød for feil)
Vedlikehold og rengjøring	Utvendig rengjøring med fuktig klut; ikke bruk aggressive produkter
Oppbevaring / vinter	Ikke frostbestandig; demonter og oppbevar tørt og frostfritt
Garanti	2 år (deler og arbeid)

Ofte stilte spørsmål - PondoSwitch Pontec

Hvordan installerer jeg PondoSwitch?

Installer enheten mellom pumpens trykkkobling og første uttakspunkt, horisontalt eller vertikalt. Bruk den medfølgende adapteren og skru den på pumpen. Vær oppmerksom på strømningsretningen angitt av pilene. Koble deretter pumpens kabel til PondoSwitch-kontakten, og koble PondoSwitch til strømnettet.

Hva gjør jeg hvis pumpen ikke starter?

Først, kontroller at enheten og pumpen er strømførende. Hvis den røde ERROR-indikatoren lyser, indikerer det tørrkjøring: fyll på vann og trykk på START PUMP-knappen. Kontroller også at høydeforskjellen mellom enheten og vannpunktet ikke overstiger 15 m.

Hvordan justerer jeg innkoblingstrykket?

Koble enheten fra strømnettet, skru av huset og fjern dekselet. Bruk en skrutrekker til å dreie justeringsskruen i ønsket retning (område 1,0 til 3,5 bar). Sett på dekselet igjen, koble til strømmen og les av trykket på manometeret. Juster om nødvendig.

Hva betyr den røde indikatoren?

Den røde ERROR-indikatoren lyser ved tørrkjøring eller vannmangel. Dette hindrer automatisk gjeninnkobling. For å tilbakestille, fjern årsaken til vannmangelen og trykk på START PUMP-knappen.

Er enheten frostbestandig?

Nei, PondoSwitch er ikke frostbestandig. Ved frostfare må den demonteres, rengjøres og oppbevares tørt og frostfritt. Rør og koblinger bør tømmes så godt som mulig.

Kan jeg bruke enheten med drikkevann?

Nei, enheten er ikke egnet for drikkevann. Den er designet for hagepumper, dypbrønnpumper eller nedsenkbare pumper, og må ikke kobles til drikkevannsnettet.

Hvordan rengjør jeg PondoSwitch?

Rengjør enheten kun utvendig med en fuktig klut. Ikke bruk aggressive rengjøringsmidler eller kjemiske løsninger, da de kan skade huset.

Hva er maksimalt trykk som tåles?

Maksimalt arbeidstrykk er 10 bar. Overskrid aldri denne verdien, og overhold også pumpens maksimalt tillatte trykk, som kan være lavere.

Kan jeg bruke den med hvilken som helst pumpe?

Nei, enheten passer ikke for pumper med innebygd automatisk styring. Den er kompatibel med hagepumper, dypbrønnpumper og standard nedsenkbare pumper. Kontroller at pumpen ikke har et innebygd styringssystem.

Hvordan setter jeg den i drift igjen etter tørrkjøring?

Først, fjern årsaken til tørrkjøringen (f.eks. for lavt vannivå, defekt pumpe). Deretter trykker du på START PUMP-knappen for å reaktivere pumpen. Enheten vil automatisk starte pumpen i omtrent 15 sekunder.

BRUKSANVISNING PondoSwitch Pontec

Formålsbestemt anvendelse

Opstilling og tilslutning

BEMÆRK

1. Sæt pumpens strømstik i stikket på PondoSwitch.

2. Stik strømstikket på PondoSwitch i stikkontakten.

- Indikatorlampen på ON lyser grøn.

Ved tørkørsel eller vandmangel

- slukker PondoSwitchfor pumpen.

- lyser kontrollampen ERROR rødt,

Ændring af tilkoblingstrykket

ADVARSEL

Rengøring og vedligeholdelse

BEMÆRK

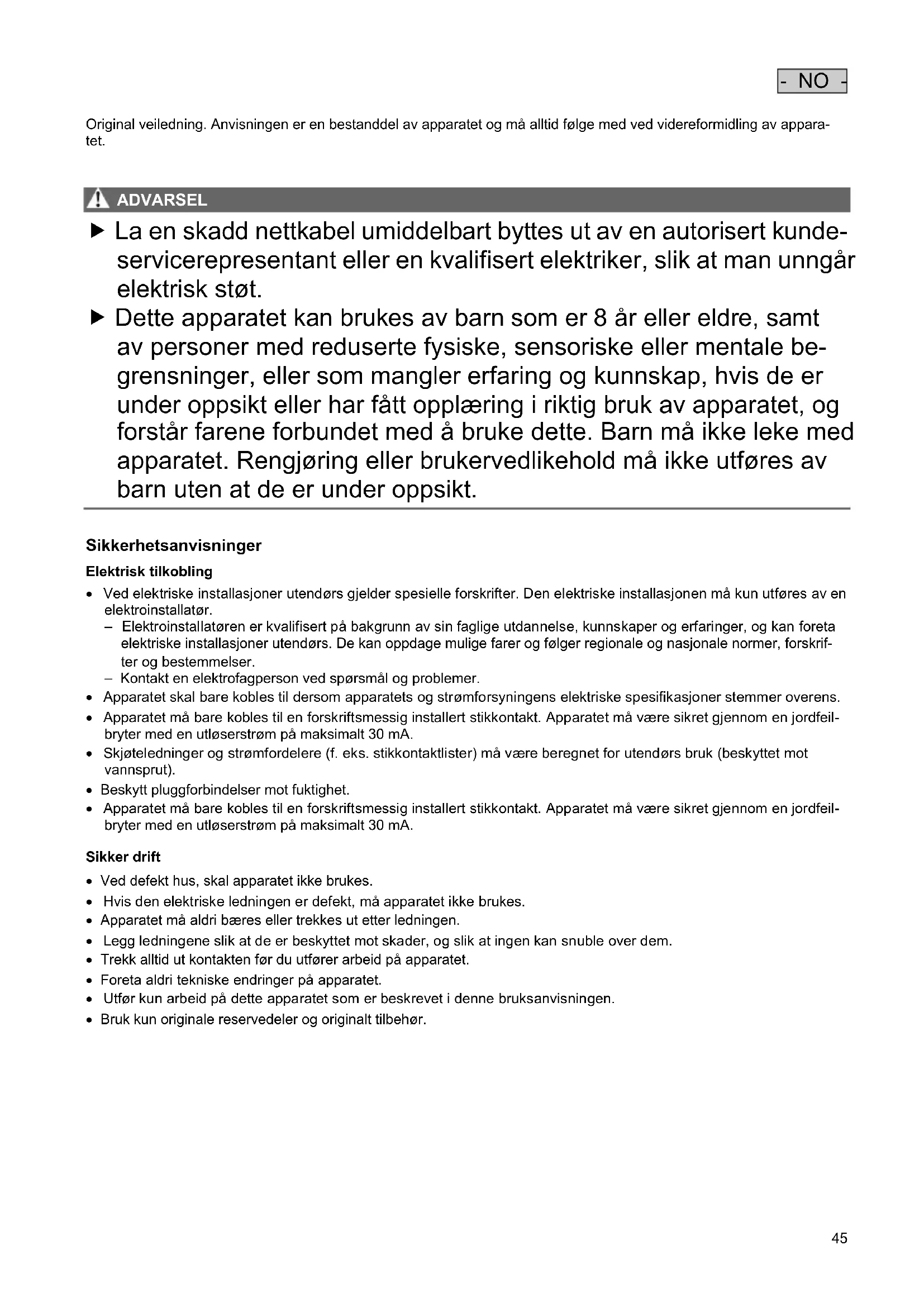

La en skadd nettkabel umiddelbart byttes ut av en autorisert kunde-servicerepresentant eller en kvalifisert elektriker, slik at man unngår elektrisk støt.
▶ Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæring i riktig bruk av apparatet, og forstår farene forbundet med å bruke dette. Barn må ikke leke med apparatet. Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt.

• Ved elektriske installasjoner utendørs gjelder spesielle forskrifter. Den elektriske installasjonen må kun utføres av en elektroinstallatør.
• Elektroinstallatøren er kvalifisert på bakgrunn av sin faglige utdannelse, kunnskaper og erfaringer, og kan foreta elektriske installasjoner utendørs. De kan oppdage mulige farer og følger regionale og nasjonale normer, forskrifter og bestemmelser.
• Kontakt en elektrofagperson ved spørsmål og problemer.
• Apparatet skal bare kobles til dersom apparatets og strømforsyningens elektriske spesifikasjoner stemmer overens.
• Apparatet må bare kobles til en forskriftsmessig installert stikkontakt. Apparatet må være sikret gjennom en jordfeil-bryter med en utløserstrøm på maksimalt 30 mA.
• Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vannsprut).
• Beskytt pluggforbindelser mot fuktighet.
• Apparatet må bare kobles til en forskriftsmessig installert stikkontakt. Apparatet må være sikret gjennom en jordfeil-bryter med en utløserstrøm på maksimalt 30 mA.

Sikker drift

• Ved defekt hus, skal apparatet ikke brukes.
• Hvis den elektriske ledningen er defekt, må apparatet ikke brukes.
• Apparatet må aldri bæres eller trekkes ut etter ledningen.
• Legg ledningene slik at de er beskyttet mot skader, og slik at ingen kan snuble over dem.
• Trekk alltid ut kontakten før du utfører arbeid på apparatet.
• Foreta aldri tekniske endringer på apparatet.
• Utfør kun arbeid på dette apparatet som er beskrevet i denne bruksanvisningen.
• Bruk kun originale reservedeler og originalt tilbehør.

Produktbeskrivelse

☐ A	PondoSwitch
1	Nettilkobling for pumpe
2	Utgang AG
3	Strømledning
4	Manometer
5	Inngang (dreibar)
6	Adapter
7	Tast START PUMP
8	Kontrollampe tørrkjøring, rød
9	Kontrollampe drift, grønn

Tilsiktet bruk

Bruk produktet som er beskrevet i denne anvisningen utelukkende på følgende måte:

• Automatisk inn- og utkobling av vannpumpen (trykkpumpe) fra vannuttak utstyrt med forbruksinnretning.
• Apparatet skal bare drives med overholdelse av de tekniske dataene. (→ Tekniske data)

Mulig feilbruk

Følgende restriksjoner gjelder for apparatet:

• Ikke egnet for pumper med integrert automatikkstyring.
• Skal ikke koble til drikkevannsforsyningen.
• Ikke egnet for drikkevann.
• Skal ikke brukes for nærings- eller industriformål.

- Skal ikke brukes i forbindelse med kjemikalier, næringsmidler, lett brennbare eller eksplosive stoffer.

Installasjon og tilkobling

MERK

Et for høyt vanntrykk i systemet skader apparatet.

▶ Avstanden til høyeste vanninntak må ikke overstige 15 m.
▶ Systemtrykket på 10 bar må ikke overskrides.
▶ Vær oppmerksom på maksimalt tillatt trykk for pumpen. Det kan ligge under 10 bar.

MERK

▶ Tett gjengene til ledningene og forbindelsen til pumpen med egnet tetningsmiddel.
▶ Hvis plastskruene trekkes til for hardt, kan det føre til skader. Ikke bruk for mye kraft.

B

Du kan koble til apparatet loddrett eller vannrett på et hvilket som helst punkt mellom trykktilkoblingen til en hage-pumpe, dypbrønn- eller nedsenkbar trykkpumpe og det første vannuttakspunktet (f.eks. vaskemaskin).

- Anbefaling: Montasje direkte på pumpens trykktilkobling. Bruk adapter.

Slik går du frem:

□ C

1. Skru adapteren på pumpen.

- Sørg for at O-ringen sitter som den skal.

- Ved monteringen må man påse at pilene på dekslet og utgangen til apparatet peker i den retningen vannet strømmer.

Alvorlige personskader eller dødsfall kan forekomme ved strømstøt.

▶ Koble pumpen og PondoSwitch fra strømnettet før du arbeider på apparatet.

Før bruk må pumpen fylles og sugeledningen luftes ut. Utlufting av sugeledningen kan ta noen minutter.

Slik går du frem:

- Fyll pumpen og sugeledningen helt. (→ Pumpens bruksanvisning)

1. Sett strømpluggen til pumpen i kontakten til PondoSwitch.

2. Sett strømpluggen til PondoSwitch i kontakten.

- Kontrollampen ON lyser grønt.

- Apparatet er nå klart til bruk.

1. Slå på pumpen og trykk på knappen START PUMP på PondoSwitch.

- PondoSwitch aktiverer pumpen i ca. 15 sekunder.

1. Åpne vannuttakspunktet som befinner seg høyest etter den automatiske utkoblingen av pumpen.

- PondoSwitch slår på pumpen på nytt.

1. Lukk vannuttakspunktet som vannet strømmer jevnt ut.

– Idriftsettingen avsluttes.

i Hvis det ikke transporteres noe vann:

- La pumpen gå lengre enn tiden som PondoSwitch angir. For å gjøre dette holder du inne tasten START PUMP til pumpens oppsugingsprosess er ferdig og vann transporteres.

- Hvis det fortsatt ikke transporteres noe vann etter omtrent ett minutt: Koble PondoSwitch fra strømnettet og gjenta idriftsettingen.

Avbryte driften og starte på nytt

Ved tørrkjøring eller vannmangel

• slår PondoSwitch pumpen av,

- lyser kontrollampen ERROR rødt,

- blir automatisk innkobling av pumpen forhindret.

For å gjenopprette drift:

- Løs årsaken til utkoblingen.

Ta apparatet ut av drift

FORSIKTIG

Ledningene står under trykk. Fare for skade på grunn av vannstråle som kommer ut. Skade på apparatet grunnet vann som kommer ut.

▶ Før arbeidet tar til: Åpne vannuttakspunktet slik at trykket kan unnslippe.

▶ Tiltak etter at arbeidet er ferdig: (→ Ta apparatet i drift)

Slik går du frem:

1. Trekk ut strømpluggen til PondoSwitch.

2. Trekk ut strømpluggen til pumpen.

3. Gjør trykkledningen trykkløs ved å åpne uttakspunktet.

4. Åpne også tilbakeslagventilen som er innebygd i sugeledningen.

- Etter utkobling kan restvannet strømme tilbake i sluket og ut gjennom innsugingsåpningen på pumpen.

Dersom pumpen skal avmonteres fullstendig:

Følg bruksanvisningen til pumpen!

Endre innkoblingstrykket

ADVARSEL

Alvorlige personskader eller dødsfall kan forekomme ved strømstøt.

▶ Dette arbeidet skal kun utføres av en elektriker.
▶ Koble pumpen og PondoSwitch fra strømnettet før du arbeider på apparatet.
▶ Tiltak etter at arbeidet er ferdig: (→ Ta apparatet i drift)

Slik går du frem:

D, E

• Ved tilpasning av innkoblingstrykket må man følge karakteristikken.
• Skru på huset og ta av dekslet.
• Endre trykkinnstillingen ved å skrue innstillingsskruen. Bruk en skrutrekker. Vær oppmerksom på trykk-karakteristikken.
• Monter husdekslet igjen, og ta apparatet i bruk.
• Les av trykket på manometeret og korriger evt. innstillingen av trykket på nytt.

i Utkoblingstrykket kan ikke stilles inn, og avhenger av pumpen som brukes.

Rengjøring og vedlikehold

MERK

Ikke bruk noen aggressive rengjøringsmidler eller kjemiske løsemidler. Slike midler kan skade huset, redusere funksjonsevnen til apparatet og skade dyr, planter og miljø.

▶ Rengjør apparatet kun utenfra, med en fuktig klut.

Lagring/overvintring

Apparatet er ikke frostsikkert og må demonteres og lagres innendørs hvis man forventer frost.

Slik lagrer du apparatet riktig:

• Rengjør apparatet grundig og skift ut skadde deler.
• Oppbevar apparatet tørt og frostfritt.
• Beskytt åpne pluggforbindelser mot fuktighet og smuss.
• Slange og tilkoblinger må tømmes så godt det er mulig.

Utbedrefeil

Se informasjonen om korrigering av feil i bruksanvisningen til pumpen som brukes.

Feil	Årsak	Utbedring
Pumpen starter ikke	Apparatet er slått av	Slå på apparatet
	Pumpen er slått av	Slå på pumpen
	Strømtilførselen er brutt	Kontroller de elektriske tilkoblingene
	Jordfeilbryteren er utløst	Slå av enheten og pumpen og trekk ut nettkabelen. Så tar du kontakt med Pontec-service: [e-mail]
	Apparatet er defekt
	Apparatet har koblet ut på grunn av vannmangel. Kontrol-lampe tørkjøring lyser rødt.	Utbedre årsaken til vannmangelen (f.eks. pum-pefeil). Trykk deretter på Start-knappen på ap-paratet for å starte pumpen på nytt.
	Den tillatte høydeforskjellen på 15 m mellom apparat og vanninntak er overskredet	Korriger høydeforskjellen
Pumpen pumper ikke eller pumper ikke tilstrekkelig	Trykkinnstillingen på apparatet er ikke korrekt	Korriger trykkinnstillingen på apparatet
	Apparatet er montert mot vannets strømningsretning	Utfør monteringen riktig

Tekniske data

PondoSwitch
Merkespenning		V AC	230
Nominell frekvens		Hz	50
Merkestrøm	maks	A	12
Beskyttelsesart			IPX4
Tilkobling inngang innvendige gjenger			G1
Tilkobling utgang utvendige gjenger			G1
Driftstrykk	maks	bar	10
Innkoblingstrykk	Forhåndsinnstilt	bar	1,5
Innkoblingstrykk	Innstillingsområde	bar	1,0 ... 3,5
Temperatur på pumpet vann	min	°C	2
Temperatur på pumpet vann	maks.	°C	35
Slå av/på	Knapp		•
Beskyttelse mot tørrkjøring	Sensor		•
Kornstørrelse pumpet faststoff	maks.	mm	2
Strømledning	Lengde	m	1,5
Pumpeforbindelsesledning	Lengde	m	0,3
Dimensjoner	Lengde	mm	100
	Bredde	mm	100
	Høyde	mm	195
Vekt		kg	0,75

IP X4	Apparatet er beskyttet mot inntrengning av vannsprut.
	Apparatet skal bare brukes innendørs.
	Ikke kast apparatet med vanlig husholdningsavfall.
	Les bruksanvisningen.

Kassering

MERK

▶ Apparatet må avhendes i henhold til gjeldende forskrifter via godkjent avfallsmottak.
▶ Sørg for å gjøre apparatet ubrukelig ved å klippe over kablene.

Garantibetingelser

PfG gir en garanti på 2 år fra kjøpsdato ved påviselige material- og fabrikasjonsfeil. Slitedeler som f. eks. lyskilder omfattes ikke av garantien. Ved garantikrav må kjøpsbevis kunne fremlegges. Garantien bortfaller ved feil håndtering, elektriske eller mekaniske skader som følge av feil bruk, og ved ikke forskriftsmessig reparasjon av ikke autoriserte verksteder. Reparasjoner må kun utføres av PfG eller av verksteder autorisert av PfG. Ved garantikrav sender du inn apparatet som du vil reklamere på eller den defekte delen, sammen med en beskrivelse av feilen og kjøpsbevis til PfG, som betaler forsendelsen. PfG forbeholder seg retten til å fakturere monteringskostnader. PfG hefter ikke for transportskader. Krav i forbindelse med transportskader må rettes til transportøren umiddelbart. Ytterligere krav, uansett art, og særlig i forbindelse med følgeskader dekkes ikke. Denne garantien berører ikke krav fra sluttkunden overfor forhandle- ren.
