Merk	Zanussi
Model	ZFG215S
Producttype	Afzuigkap
Voeding	220-240 V, 50 Hz
Verlichtingstype	Lamp 4 W, fitting E14
Aantal motorsnelheden	3
Vetfilter	Metaal, vaatwasbestendig (maandelijkse reiniging)
Koolstoffilter	Actief, niet wasbaar, vervanging elke 4-6 maanden
Minimale afstand tot kookplaat	≥ 65 cm
Aanbevolen gebruik	Huishoudelijk, binnenshuis
Installatie	Muur- of onderkastmontage (schroeven meegeleverd)
Onderhoud	Regelmatige reiniging van filters en oppervlakken met een zachte doek en neutraal reinigingsmiddel
Veiligheidsinstructies	Uitschakelen voor onderhoud, geen stoomreiniger gebruiken, kinderen op afstand houden
Repareerbaarheid	Reserveonderdelen beschikbaar via erkende klantendienst
Milieubescherming	Recycling aan het einde van de levensduur via geschikt kanaal

Veelgestelde vragen - ZFG215S ZANUSSI

Hoe de afzuigkap aan- en uitzetten?

Om de afzuigkap aan te zetten, verplaatst u de schuifregelaar van de ventilatorsnelheden naar de gewenste snelheid. Om uit te schakelen, zet u de schuifregelaar op 0. De verlichting wordt onafhankelijk bediend met de verlichtingsschakelaar.

Hoe het vetfilter reinigen?

Verwijder het filter door op de hendel van de klem te drukken en naar beneden te kantelen. Was het in de vaatwasser op lage temperatuur met een kort programma of met de hand met een niet-schurend reinigingsmiddel. Afdrogen en opnieuw plaatsen.

Wanneer het koolstoffilter vervangen?

Het koolstoffilter moet elke 4 tot 6 maanden worden vervangen, of vaker bij intensief gebruik. Het is niet wasbaar en kan niet worden geregenereerd.

De verlichting werkt niet, wat te doen?

Controleer eerst de stroomtoevoer. Als de afzuigkap werkt maar de verlichting niet, is de lamp waarschijnlijk defect. Vervang deze door een lamp van 4 W, fitting E14, 220-240 V. Koppel het apparaat los voor de ingreep.

De afzuigkap zuigt niet goed, waarom?

Controleer of de ventilatorsnelheid is aangepast (verhoog indien nodig). Reinig het vetfilter (minstens elke maand) en vervang het koolstoffilter als het verzadigd is. Zorg ervoor dat de luchtafvoer niet is geblokkeerd.

Wat is de minimale afstand tussen afzuigkap en kookplaat?

De minimale afstand tussen de kookplaat en de onderkant van de afzuigkap moet minimaal 65 cm zijn, tenzij anders aangegeven in de installatie-instructies.

Kan ik een stoomreiniger gebruiken om de afzuigkap schoon te maken?

Nee, het gebruik van een stoomreiniger, watersproeier, schurende producten of metalen schrapers is verboden. Gebruik een zachte doek, warm water en een neutraal reinigingsmiddel.

Waar kan ik reserveonderdelen voor mijn afzuigkap vinden?

Neem contact op met de erkende Zanussi-klantendienst. Gebruik uitsluitend originele onderdelen. Vervanglampen moeten voldoen aan de specificaties in de handleiding.

Hoe de lamp van de afzuigkap vervangen?

Koppel het apparaat los. Gebruik een niet-snijdend plastic gereedschap om de lampdiffusor te verwijderen door in de inkepingen te steken. Vervang de lamp door een nieuwe (4W, E14, 220-240V). Plaats de diffusor terug.

Is het mogelijk om de afzuigkap in recirculatiemodus te gebruiken?

Ja, als de installatie geen externe afvoer toelaat, kunt u een koolstoffilter (niet meegeleverd) gebruiken om de lucht te recirculeren. Volg de installatie-instructies voor het monteren van het filter.

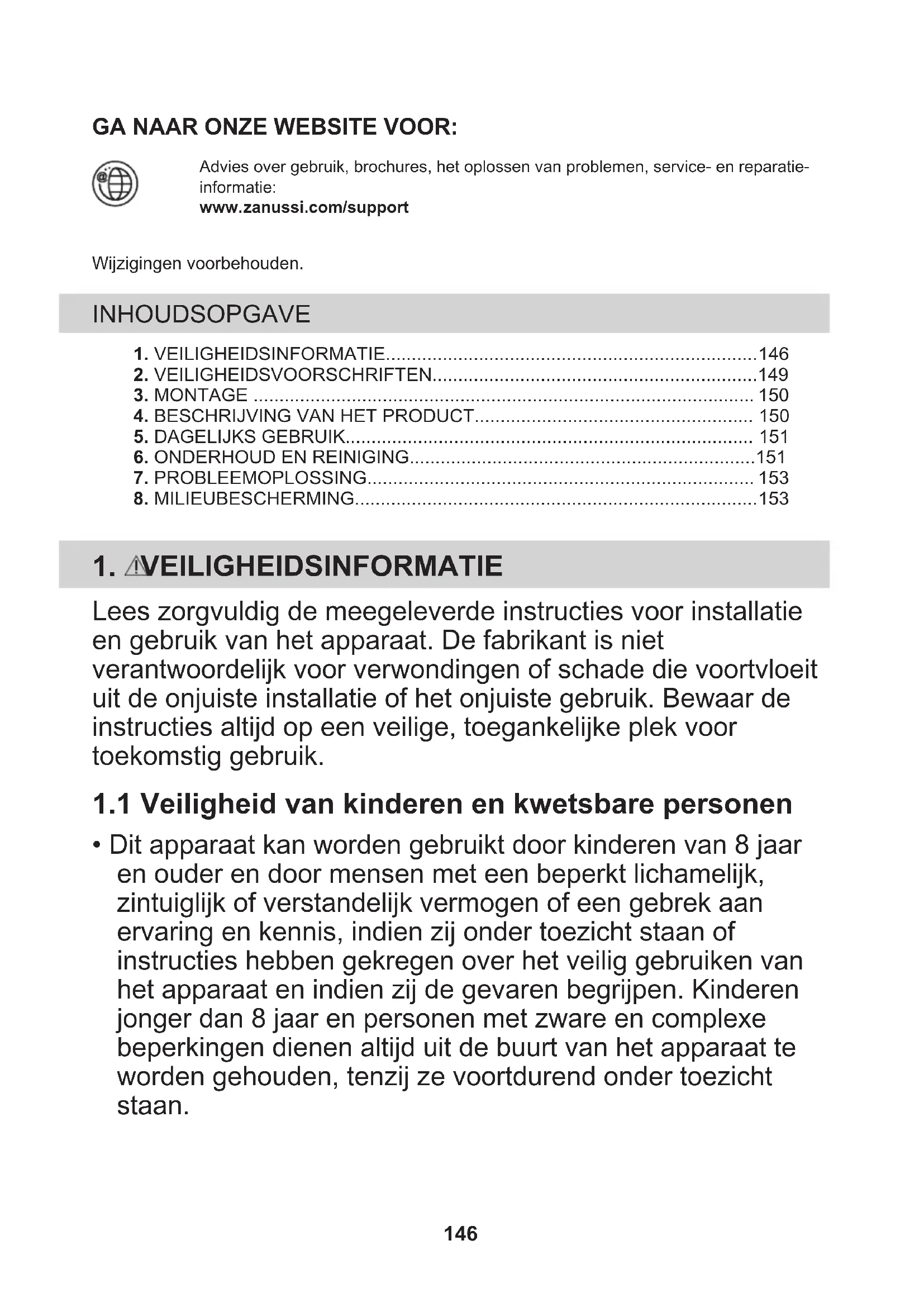

GEBRUIKSAANWIJZING ZFG215S ZANUSSI

NL Gebruiksaanwijzing | Afzuigkap 146

NO Bruksanvisning | Ventilator 155

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:

Wijzigingen voorbehouden.

INHOUDSOPGAVE

1. VEILIGHEIDSINFORMATIE 146 2. VEILIGHEIDSVOORSCHRIFTEN 149 3. MONTAGE 150 4. BESCHRIJVING VAN HET PRODUCT 150 5. DAGELIJKS GEBRUIK 151 6. ONDERHOUD EN REINIGING 151 7. PROBLEEMOPLOSSING 153 8. MILIEUBESCHERMING 153

1. VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeien uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 Veiligheid van kinderen en kwetsbare personen

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.
• Houd toezicht op kinderen om te voorkomen dat zij met het apparaat gaan spelen.
• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.
• Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

• Dit apparaat is bedoeld voor huishoudelijk gebruik boven kookplaten, fornuizen en soortgelijke kooktoestellen.
• Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.
• Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt.
• Voordat u welke onderhoudshandeling dan ook verricht, dient u de stekker van het apparaat uit het stopcontact te trekken.
• LET OP! Makkelijk toegankelijke onderdelen kunnen heet worden tijdens gebruik met kooktoestellen.
• Gebruik alleen de bevestigingsschroeven die bij het apparaat zijn meegeleverd. Als deze niet zijn meegeleverd, gebruik dan de schroeven die in de installatie-instructies worden aanbevolen. Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie-eisen voldoet.
• WAARSCHUWING: Het niet installeren van de schroeven of het bevestigingsapparaat volgens deze instructies kan leiden tot elektrische gevaren.
• Gebruik geen lijm om het apparaat vast te zetten.
• De minimumafstand tussen het kookoppervlak waarop de pannen staan en het onderste deel van het apparaat moet

ten minste 65 cm bedragen, tenzij anders aangegeven in de installatie-instructies voor het apparaat of de kookplaat.

• De luchtafvoer moet voldoen aan de voorschriften van de lokale autoriteiten.
• Zorg voor een goede luchtventilatie in de ruimte waar het apparaat geïnstalleerd is, om het terugstromen van gassen van apparaten in de ruimte die op gas of andere brandstoffen werken, zoals open haarden, te voorkomen.
• Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd en dat de door het apparaat opgevangen lucht niet wordt overgebracht naar een kanaal dat wordt gebruikt om rook en stoom uit andere apparaten (centrale verwarmingssystemen, thermosifons, waterverwarmingstoestellen, enz.) af te zuigen.
• Wanneer het apparaat met andere apparaten werkt, mag het maximale vacuüm dat in de ruimte wordt gegenereerd niet groter zijn dan 0,04 mbar.
• Als het netsnoer beschadigd is, moet het door de fabrikant, een erkend servicecentrum of een gekwalificeerd persoon worden vervangen om gevaarlijke situaties met elektriciteit te voorkomen.
• Als de snoerset beschadigd is, moet deze worden vervangen door een speciale snoerset die verkrijgbaar is bij de fabrikant of het erkende servicecentrum.
• Als het apparaat rechtstreeks op de voeding is aangesloten, moet de elektrische installatie zijn uitgerust met een isoleerinrichting waarmee het apparaat van alle polen van het stopcontact kan worden losgekoppeld. Volledige ontkoppeling moet voldoen aan de voorwaarden van de overspanningscategorie III. De middelen voor ontkoppeling moeten worden geïncorporeerd in de vaste bedrading, in overeenstemming met de bedradingsregels.
• Flambeer niet onder het apparaat.
• Gebruik het niet om gevaarlijke of explosieve materialen en dampen af te zuigen.
• Reinig het apparaat regelmatig met een zachte doek om te voorkomen dat het materiaal van het oppervlak verder uitgaat.
• Gebruik geen stoomreiniger, waterspray, agressieve schuurmiddelen of scherpe metalen schrapers om het oppervlak van het apparaat schoon te maken. Gebruik alleen neutrale schoonmaakmiddelen.
• Reinig de vetfilters regelmatig (ten minste om de 2 maanden) en verwijder vetafzettingen uit het apparaat om brandgevaar te voorkomen.
• Gebruik een doek om de binnenkant van het apparaat schoon te maken.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installatie

WAARSCHUWING!

Gevaar voor letsel, elektrische schokken, brand, brandwonden en schade aan het apparaat.

• Alleen een erkende installatietechnicus mag het apparaat installeren.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies die zijn meegeleverd met het apparaat.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.
• Verwijder voordat u het apparaat installeert alle verpakkingen, de etikettering en de beschermfolie.
• Installeer de uitlaatlucht niet in een wandopening, tenzij de opening voor dat doel is ontworpen.

2.2 Elektrische aansluiting

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met het elektrische vermogen van de netstroom.
• Als het symbool () op de typeplaat is afgedrukt, moet het apparaat geaard worden.
• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.
• Voorkom dat de stroomkabels verstrikt raken.
• Gebruik geen adapters met meerdere stekkers en verlengkabels.
• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroomkabels kunnen ervoor zorgen dat de contactklemmen te heet worden.
• Sluit het apparaat aan het einde van de installatie aan. Zorg ervoor dat de netvoeding na installatie bereikbaar is.

2.3 Gebruik

WAARSCHUWING!

Gevaar voor letsel, brandwonden of elektrische schokken.

• Dit apparaat is uitsluitend bestemd om mee te koken. Gebruik het apparaat niet voor andere doeleinden.
• De specificatie van dit apparaat niet wijzigen.
• Gebruik het apparaat niet met natte handen of als het contact maakt met water.
• Gebruik alleen de accessoires die bij het apparaat zijn geleverd.
• Houd vlammen of verwarmde voorwerpen weg van vetten en oliën tijdens het koken en bakken.
• Gebruik geen onbedekte elektrische roosters.
• Gebruik het apparaat niet als opslagoppervlak.
• Gebruik geen vergrootglazen, verrekijkers of soortgelijke optische apparaten om direct naar de verlichting van het apparaat te kijken.
• Als het apparaat met andere apparaten werkt, mag de maximale ontwikkelde druk niet hoger zijn dan 4 Pa (4x10-5 bar).

2.4 Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat. Gebruik uitsluitend originele reserveonderdelen.
• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

2.5 Verwijdering

WAARSCHUWING!

Gevaar voor letsel of verstikking.

• Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat. Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

3. MONTAGE

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

3.1 Installatie-instructies

Zie voor volledige informatie over de installatie van het apparaat een apart installatieboekje.

4. BESCHRIJVING VAN HET PRODUCT

4.1 Overzicht van het bedieningspaneel

functie Beschrijving

1 Verlichtingsschakelaar: om het licht in en uit te schakelen. 2 Schakelaar ventilatorsnelheid: om te schakelen tussen de ventilatorsnelheidsniveaus. 3 Indicatielampje: geeft aan of de kap werkt.

5. DAGELIJKS GEBRUIK

5.1 De kap gebruiken

Controleer de aanbevolen snelheid volgens onderstaande tabel.

Tijdens het opwarmen van voedsel, koken met potten met deksel. Tijdens het koken met potten met deksel op meerdere kookzones of branders, zachtjes bakken. 3 Tijdens het koken en bakken van grote hoeveelheden voedsel zonder deksel, koken op meerdere kookzones of branders.

Het wordt aanbevolen om de kap ongeveer 15 minuten na het koken aan te laten staan.

Om de kap te bedienen:

Verplaats de ventilatorsnelheidsschakelaar naar een van de snelheidsniveaus.

De kap begint te werken. Wijzig indien nodig de snelheid door de schakelaar te verplaatsen.

De verlichting van de afzuigkap werkt onafhankelijk van andere afzuigkapfuncties. Druk op de knop om het kookoppervlak te verlichten.

Om het apparaat uit te schakelen, zet je de ventilatorsnelheidsschakelaar op stand 0.

6. ONDERHOUD EN REINIGING

6.1 Opmerkingen over de reiniging

Reinigingsmiddelen

Gebruik geen schurende reinigingsmiddelen en borstels.

Maak het oppervlak van het apparaat schoon met een zachte doek, warm water en een mild reinigingsmiddel.

Na het koken kunnen sommige onderdelen van het apparaat heet worden. Om vlekken te voorkomen, laat het apparaat afkoelen en droog het af met een schone doek of keukenpapier.

Reinig vlekken met een mild reinigingsmiddel.

Houd de kap schoon

Reinig het apparaat en smeer de filters elke maand. Reinig de binnen- en vetfilters zorgvuldig zodat er geen vet meer achterblijft. Vetophoping of andere resten kunnen brand veroorzaken.

U kunt vetfilters ook in de afwasmachine wassen.

De vaatwasser moet op een lage temperatuur en een korte cyclus worden ingesteld. De vetfilter kan verkleuren, maar dat heeft geen invloed op de prestaties van het apparaat.

Houtskoolfilter

De verzadigingstijd van het koolstoffilter varieert afhankelijk van het type koken en de regelmaat van het reinigen van de vetfilter. De geactiveerde koolstoffilter is niet wasbaar, kan niet worden geregenereerd en moet ongeveer om de 4/6 maanden worden vervangen, of vaker voor bijzonder zwaar gebruik.

6.2 De vetfilter reinigen

Filters worden gemonteerd met behulp van clips en pennen aan de andere kant.

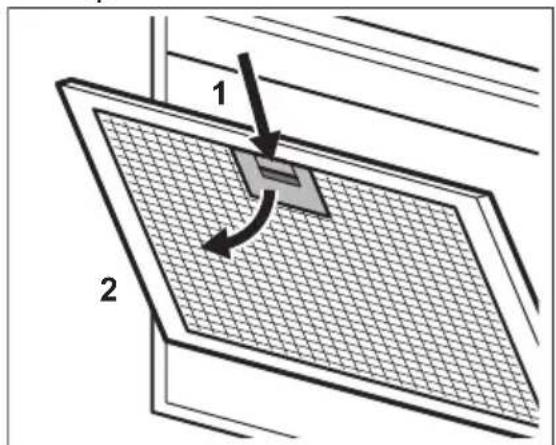

De filter reinigen:

1. Druk op de handgreep van de montageclip op het filterpaneel onder de kap.

1. Kantel de voorkant van het filter iets naar beneden en trek vervolgens.

Herhaal de eerste twee stappen voor alle filters.

1. Reinig de filters met een spons met niet-schurende reinigingsmiddelen of in een vaatwasser.

De vaatwasser moet op een lage temperatuur en een korte cyclus worden ingesteld. De vetfilter kan verkleuren, maar dat heeft geen invloed op de prestaties van het apparaat.

1. Voer de eerste twee stappen in omgekeerde volgorde uit om de filters terug te plaatsen.

Herhaal de stappen voor alle filters indien van toepassing.

6.3 De koolfilter vervangen

WAARSCHUWING!

De koolfilter is NIET afwasbaar! De filter kan niet worden geregenereerd!

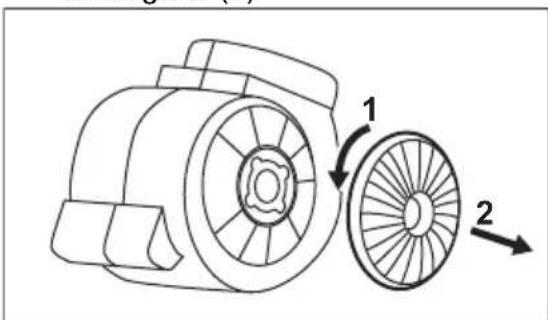

Om de koolfilter te vervangen:

1. Haal de vetfilters uit het apparaat. Zie "De vetfilter reinigen" in dit hoofdstuk.
2. Draai de filter linksom (1) en trek vervolgens (2).

Voer de stappen in omgekeerde volgorde uit om de filters terug te plaatsen.

In ieder geval moeten de filters ten minste om de vier maanden worden vervangen.

6.4 Het lampje vervangen

WAARSCHUWING!

Gevaar voor brandwonden en elektrische schokken! Koppel het apparaat los van de elektriciteit voor de handeling! Zorg ervoor dat de lamp is afgekoeld voordat u hem aanraakt.

WAARSCHUWING!

Gevaar voor letsel! Gebruik beschermende handschoenen om de lamp te vervangen.

Risico op schade aan het apparaat! Gebruik geen scherp gereedschap!

Vervang de kapotte gloeilamp overeenkomstig de specificaties:

Vermogen (W) 4

Aansluiting E14

Spanning (V) 220 - 240

Afmetingen (mm) 37 × 100 (diameter x lengte)

ILCOS D-code (volgens IEC 61231)

DRBB/F-4-220-240-E14-37/100

De lamp vervangen:

1. Het lampdeksel heeft twee sleuven aan elke zijde (1). Gebruik een vlak, niet scherp plastic gereedschap. Verwijder het lampdeksel voorzichtig uit het apparaat (2).
2. Vervang de lamp.
3. Monteer het lampdeksel.

7. PROBLEEMOPLOSSING

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

7.1 Wat te doen in de volgende gevallen...

Probleem Mogelijke oorzaak Oplossing

U kurz het apparaat Niet activeren. Het apparaat is Niet aangesloten op een stroomvoorziening of het is ver-keerd aangesloten.	Controler of het apparaat goed is aangesloten op het lichtnet.
U kurz het apparaat Niet activeren. De zekering is doorgeslagen. Ga na of de zekering de oorzaak van de storing is. Als de zekeringen koer op koer doorslaan, neemt u contact op met een erkende installa-teur.
Het lampje brandt Niet. Het lampje is stuk. Vervang het lampje. Zie het hoofd-stuk "Onderhoud en reiniging".
Het apparaat absorbeert Niet ge- noeg dampen.	De motorsnelheid is Niet voldoende voor de optredende dampen. Wijzig de slelheid van de motor.

8. MILIEUBESCHERMING

Recycleer de materialen met het symbool. Gooi de verpakking in een geschikte

afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid

en recycleer op een correcte manier het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool

niet weg met het huishoudelijk afval.

Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
