ZFG215S - Okap ZANUSSI - Bezpłatna instrukcja obsługi

Marka	Zanussi
Model	ZFG215S
Typ produktu	Okap kuchenny
Zasilanie elektryczne	220-240 V, 50 Hz
Rodzaj oświetlenia	Żarówka 4 W, trzonek E14
Liczba prędkości silnika	3
Filtr tłuszczowy	Metalowy, zmywalny w zmywarce (czyszczenie co miesiąc)
Filtr węglowy	Aktywny, niezmywalny, wymiana co 4-6 miesięcy
Minimalna odległość od płyty grzewczej	≥ 65 cm
Zalecane zastosowanie	Domowe, wewnętrzne
Instalacja	Ścienna lub pod szafką (śruby w zestawie)
Konserwacja	Regularne czyszczenie filtrów i powierzchni miękką szmatką i neutralnym detergentem
Zasady bezpieczeństwa	Odłączyć przed konserwacją, nie używać myjki parowej, trzymać dzieci z dala
Możliwość naprawy	Części zamienne dostępne przez autoryzowany serwis
Ochrona środowiska	Recykling po zakończeniu eksploatacji przez odpowiedni kanał

Często zadawane pytania - ZFG215S ZANUSSI

Jak włączyć i wyłączyć okap?

Aby włączyć okap, przesuń suwak prędkości wentylatora na żądaną prędkość. Aby wyłączyć, ustaw suwak na 0. Oświetlenie steruje się niezależnie za pomocą przełącznika oświetlenia.

Jak wyczyścić filtr tłuszczowy?

Wyjmij filtr, naciskając dźwignię zacisku i odchylając go w dół. Umyj go w zmywarce w niskiej temperaturze na krótkim cyklu lub ręcznie nieściernym detergentem. Osusz i zamontuj ponownie.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymieniać co 4 do 6 miesięcy, lub częściej w przypadku intensywnego użytkowania. Nie nadaje się do mycia i nie może być regenerowany.

Oświetlenie nie działa, co robić?

Najpierw sprawdź zasilanie. Jeśli okap działa, ale oświetlenie nie, żarówka jest prawdopodobnie przepalona. Wymień ją na żarówkę 4 W, trzonek E14, 220-240 V. Przed operacją odłącz urządzenie.

Okap słabo zasysa, dlaczego?

Sprawdź, czy prędkość wentylatora jest odpowiednia (w razie potrzeby zwiększ). Wyczyść filtr tłuszczowy (przynajmniej raz w miesiącu) i wymień filtr węglowy, jeśli jest nasycony. Upewnij się, że wylot powietrza nie jest zablokowany.

Jaka jest minimalna odległość między okapem a kuchenką?

Minimalna odległość między płytą grzewczą a dolną częścią okapu musi wynosić co najmniej 65 cm, chyba że instrukcja instalacji stanowi inaczej.

Czy mogę użyć myjki parowej do czyszczenia okapu?

Nie, używanie myjki parowej, rozpylacza wody, ściernych środków czyszczących lub metalowych skrobaków jest zabronione. Użyj miękkiej szmatki, ciepłej wody i neutralnego detergentu.

Gdzie mogę znaleźć części zamienne do mojego okapu?

Skontaktuj się z autoryzowanym serwisem Zanussi. Używaj wyłącznie oryginalnych części. Żarówki zapasowe muszą być zgodne ze specyfikacją podaną w instrukcji.

Jak wymienić żarówkę okapu?

Odłącz urządzenie. Użyj nieostrego plastikowego narzędzia, aby zdjąć dyfuzor żarówki, wkładając je w nacięcia. Wymień żarówkę na nową (4W, E14, 220-240V). Załóż dyfuzor z powrotem.

Czy można używać okapu w trybie recyrkulacji?

Tak, jeśli instalacja nie pozwala na odprowadzenie na zewnątrz, można użyć filtra węglowego (niedołączonego) do recyrkulacji powietrza. Postępuj zgodnie z instrukcją instalacji w celu zamontowania filtra.

INSTRUKCJA OBSŁUGI ZFG215S ZANUSSI

PL Instrukcja obsługi | Okap kuchenny 163

Przy włączonych zakrytymi naczyniami na wielu strefach grzewczych lub gorących, przy umiarkowanym smażeniu.

3

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw: www.zanussi.com/support

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA. 163 2.WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA. 166
2. INSTALACJA. 167
3. OPIS URZĄDZENIA 168 5.CODZIENNA EKSPLOATACJA. 168
4. KONSERWACJA I CZYSZCZENIE 169
5. ROZWIĄZYWANIE PROBLEMÓW 170 8.OCHRONA ŚRODOWISKA. 171

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

• Urządzenia mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub dostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu

Osoby o ograniczonej sprawności nie powinny zbliżać się do urządzenia, jeśli nie znajdują się pod stałym nadzorem.

Należy pilnować dzieci, aby nie bawiły się urządzeniem. - Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób. Dzieci i zwierzęta nie powinny zbliżać się do pracującego urządzenia. - Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do użytku domowego nad płytami grzejnymi, kuchenkami i podobnymi urządzeniami do gotowania.
• Urządzenie to przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.
• Urządzenie można używać w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.
• Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy odłączyć urządzenie od zasilania.
• PRZESTROGA: Łatwo dostępne elementy urządzenia mogą mocno nagrzewać się od ciepła wytwarzanego przez urządzenie do gotowania.
• Używać tylko śrub mocujących dołączonych do urządzenia. Jeśli ich nie dołączono, należy użyć śrub zalecanych w instrukcji instalacji. Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.
• OSTRZEŻENIE: Niezainstalowanie śrub lub elementu mocującego zgodnie z niniejszą instrukcją może skutkować porażeniem prądem elektrycznym.
• Nie mocować urządzenia przy użyciu klejów ani taśm samoprzylepnych.
• Minimalna odległość między powierzchnią płyty grzejnej, na której stoją naczynia, a dolną częścią urządzenia powinna wynosić co najmniej 65 cm, o ile nie wskazano inaczej w instrukcji instalacji urządzenia lub płyty grzejnej.
• Instalacja odpowietrzająca powinna być zgodna z lokalnymi przepisami.
• Upewnić się, że w miejscu instalacji urządzenia jest zapewniona odpowiednia wentylacja, aby zapobiec cofaniu się do pomieszczenia spalin z urządzeń zasilanych opałem lub z kominka.
• Upewnić się, że otwory wentylacyjne nie są zablokowane i powietrze pobierane jest do odprowadzania dymu i pary z innych urządzeń (systemów centralnego ogrzewania, instalacji termosyfonowych, podgrzewaczy wody itp.).
• Jeśli urządzenie działa jednocześnie z innymi urządzeniami, maksymalne podciśnienie wytwarzane w pomieszczeniu nie powinno przekraczać wartości 0,04 mbar.
• Jeśli przewód zasilający jest uszkodzony, musi go wymienić producent, autoryzowane centrum serwisowe lub inna wykwalifikowana osoba, aby zapobiec ryzyku porażenia prądem.
• Jeśli przewód jest uszkodzony, należy go wymienić na specjalny przewód dostępny u producenta lub w autoryzowanym centrum serwisowym.
• Jeśli urządzenie jest podłączane bezpośrednio do zasilania, w instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Pełne odłączenie musi być zgodne z wymaganiami kategorii III ochrony przeciwprzepięciowej. Możliwość odłączenia musi być dostępna w stałych przewodach zgodnie z obowiązującymi przepisami.
• Nie stosować pod urządzeniem kulinarnej techniki flambirowania.
• Nie używać urządzenia do usuwania oparów i substancji niebezpiecznych lub wybuchowych.
• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie czyścić ją miękką ściereczką.
• Nie czyścić powierzchni urządzenia za pomocą myjek parowych, wody pod ciśnieniem, ściernych środków czyszczących ani ostrych metalowych skrobaków. Stosować wyłącznie obojętne detergenty.
• Aby uniknąć zagrożenia pożarem, należy regularnie czyścić filtry przeciwtłuszczowe (co najmniej raz na 2 miesiące) i usuwać z urządzenia tłusty osad.
• Do czyszczenia wnętrza urządzenia używać ściereczki.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, porażeniem prądem, pożarem lub uszkodzeniem urządzenia.

• Urządzenie może zostać zainstalowane wyłącznie przez wykwalifikowaną osobę.
• Nie instalować ani nie używać uszkodzonego urządzenia.
• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.
• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.
• Przed zainstalowaniem urządzenia usunąć z niego wszystkie elementy opakowania, etykiety i folię ochronną.
• Nie należy instalować urządzenia we wnęce ściennej, jeśli nie jest do tego przeznaczona.

2.2 Podłączenia do sieci elektrycznej

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.
• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.
• Jeśli na tabliczce znamionowej urządzenia nie ma symbolu uziemienia, należy urządzenie uziemić.
• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.
• Nie dopuszczać do splątania przewodów elektrycznych.
• Nie stosować rozgałęźników ani przedłużaczy.
• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.
• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.
• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem

prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Obluzowane lub nieprawidłowe połączenia przewodu zasilającego mogą spowodować przegrzanie styków.
• Podłączyć urządzenie po zakończeniu instalacji. Zadbać o to, aby po zainstalowaniu urządzenia możliwy był łatwy dostęp do zaworu wody.

2.3 Sposób użytkowania

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

• Urządzenie jest przeznaczone wyłącznie do użytkowania w kuchni. Nie używać urządzenia do innych zastosowań.
• Nie zmieniać parametrów technicznych urządzenia.
• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą. Używać wyłącznie akcesoriów dostarczonych z urządzeniem.
• Podczas gotowania i smażenia na tłuszczu lub oleju nie należy zbliżać do nieosłoniętego płomienia ani mocno nagrzanych przedmiotów.
• Nie używać pod urządzeniem nieosłoniętych grilli elektrycznych.
• Nie używać urządzenia jako miejsca do przechowywania przedmiotów.
• Nie patrzeć na oświetlenie urządzenia przez lupę, lornetkę ani inne podobne urządzenia optyczne.

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

• Jeśli urządzenie współpracuje z innymi urządzeniami, maksymalne wytworzone ciśnienie nie może przekraczać 4 Pa (4× 10^-5 bar).

2.4 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.
• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

2.5 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji produktu, należy skontaktować się z lokalnymi władzami.
• Odłączyć urządzenia od źródła zasilania.
• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

3.1 Instrukcje instalacji

Szczegółowe informacje na temat instalacji urządzenia można znaleźć w oddzielnej instrukcji instalacji.

4. OPIS URZĄDZENIA

4.1 Widok panelu sterowania

	Funkcja Opis
1	Przelacznik oswietlenia Wączanie i wymiarcanie oswietlenia.
2	Przelacznik prędkosci wentyla- Przelacznie sądzy poziomami prȩdkosci wentylatora.itora
3	Wskaznik Wskazuje,czy okap działa.

5. CODZIENNA EKSPLOATACJA

5.1 Korzystanie z okapu

Sprawdzić zalecane prędkości podane w poniższej tabeli.

1	Podgrzewanie potraw, gotowanie w naczyniach z pokrywką.
2	Gotowanie w naczyniach z pokrywką na wielu polach grzejnych lub palnikach, delikatne smażenie.
3	Intensywne gotowanie i smażenie duźych porcjì potraw bez pokrywki, gotowanie na wielu polach grzejnych lub palnikach.

Zaleca się pozostawienie włączonego okapu przez ok. 15 min. po zakończeniu gotowania.

Obsługa:

Ustawić przełącznik wyboru prędkości wentylatora na jednym z poziomów prędkości. Okap zacznie działać. W razie potrzeby zmienić prędkość, przełącznik.

Oświetlenie okapów działa niezależnie od innych funkcji. Aby podświetlić powierzchnię gotowania, użyć przycisku oświetlenia.

Aby wyłączyć urządzenie, należy przesunąć przełącznik wyboru prędkości wentylatora w położenie 0.

6. KONSERWACJA I CZYSZCZENIE

6.1 Uwagi dotyczące czyszczenia

Środki czyszczȩce	Nie uzywać detergentów o sąsciwośćciachSciernych ani szczotek.Czyscić powierzchnie urzadzenia miękka sciereczka zwilżona ciepla woda z dodatkiemlagodnégo detergentu.
	Po zakończeni gotowania niktokró elementy urzadzenia mogą być mocno rozgrzane.Aby zapobiecgowstaniu plam,NSEZY zaczekać,àz urzadzenia ostygnie i przytrzejć po-wierzchnie czysta sciereczka lub papierowym ręcznikiem.
	Usunęc plamy za pomocamytagodnégo detergentu.
Utrzymywanie oka-pu w czystość	Czyscić urzadzenia i filtry przechiwłuszczowe raz w mieiarcu. Starannie oczyscić wnychtei filtry przechiwłuszczowe z tłuszczu. Nagromadzenia sie tłuszczu lub innych zabrudźne moze skutkować pożarem.
	Filtry przechiwłuszczowe można myć w zmywarce.Ustawić w zmywarce niską temperatuć i krótki cykl zmywania. Ewertualne odbarwienie filtra przechiwłuszczowego nie ma zadnégo wptywu na działyanie urzadzenia.
Filtr węglyw	Zywnotność filtra węglowy jest zróznicowana i zaleź y od rodzaju gotowanych potraw oraz czȩstolwość Cizyszczenersia filtra przechiwłuszczowej. Filtr z węglem aktywnym nie jest przystosowy do mycia ani regeneracje. Naleź go wymieniać co okola 4-6 miesiecy lub czȩciej przy szczególnie intensywonym uzytkowaniu.

6.2 Czyszczenie filtra przeciwtłuszczowego

Filtry są zamocowane za pomocą zatrzasków oraz trzpieni po przeciwnej stronie.

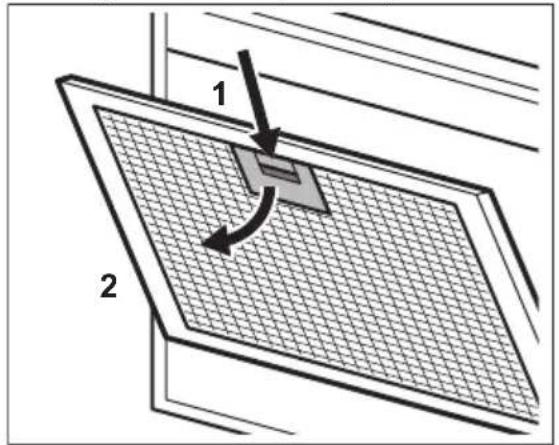

Czyszczenie filtra:

1. Nacisnąć uchwyt zatrzasku mocującego na panelu filtra pod okapem.

1. Delikatnie odchylić przednią część filtra w dół, a następnie pociągnąć.

Powtórzyć obie czynności przy wszystkich filtrach.

1. Oczyścić filtry gąbką nasączoną łagodnym detergentem lub umyć w zmywarce.

i

Ustawić w zmywarce niską temperaturę i krótki cykl zmywania. Ewentualne odbarwienie filtra przeciwtłuszczowego nie ma żadnego wpływu na działanie urządzenia.

1. Zamontować filtry z powrotem w urządzeniu, wykonując opisane wyżej czynności w odwrotnej kolejności. Powtórzyć czynności w odniesieniu do wszystkich filtrów (jeśli dotyczy).

6.3 Wymiana filtra węglowego

OSTRZEŻENIE!

Filtr węglowy NIE jest przystosowany do mycia! Filtr węglowy nie jest przystosowany do regeneracji!

Aby wymienić filtr węglowy, należy:

1. Wyjąć filtry przeciwtłuszczowe z urządzenia. Patrz „Czyszczenie filtra przeciwtłuszczowego” w tym rozdziale.

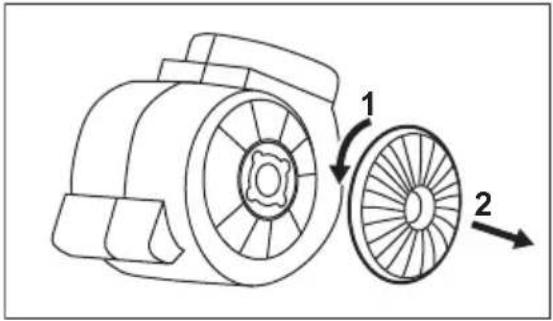

2. Obrócić filtr przeciwnie do ruchu wskazówek zegara (1), a następnie pociągnąć (2).

Aby z powrotem zamontować filtry, należy wykonać opisane czynności w odwrotnej kolejności.

Filtry należy wymieniać co najmniej raz na cztery miesiące.

6.4 Wymiana żarówek

OSTRZEŻENIE!

Występuje zagrożenie oparzeniem i porażeniem prądem elektrycznym! Przed wykonaniem dalszych czynności odłączyć urządzenie od zasilania elektrycznego! Przed dotknięciem żarówki upewnić się, że ostygła.

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń! Podczas wymiany oświetlenia używać rękawic ochronnych.

Zagrożenie uszkodzeniem urządzenia! Nie używać narzędzi o ostrych krawędziach!

Wymienić przepaloną żarówkę zgodnie ze specyfikacją:

Moc (W) 4

Gniazdo E14

Kod D ILCOS (zgodnie z IEC 61231)

DRBB/F-4-220-240-E14-37/100

Wymiana oświetlenia:

1. Po obu stronach klosza oświetlenia znajdują się szczeliny (1). Użyć płaskiego plastikowego narzędzia bez ostrych krawędzi. Delikatnie wymontować klosz oświetlenia z urządzenia (2).
2. Wymienić lampę.
3. Zamontować klosz oświetlenia.

7. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

7.1 Co zrobić, gdy...

Problem Prawdopodobna przyczyna Środek zaradczy
Urȩzdenie nie sączna są. Urȩzdenie nie jest podłaczone do zasilania lub jest podłaczone niedra-widłowo.	Sprawdzić,czy urȩzdenie prawnidwo podłaczone do zasilania.
Urȩzdenie nie sączna są. Zadziały bezpiecznik. Sprawdzić,czy przyczyna niedra-widłowego dzialania jest bezpiecznik. Jeźeli nadal;będzie dochodzić do wyzwalania bezpiecznika,naleź skont⁺towć捂ę z wykalifikowy-nym elektrykiem.
Nie dane za oświetlenie. Wystapła usterka oświetlenia. Wymiethnicz...) Patrz Rozdziel „Konserwacja i czyszczenersie".
Urȩzdenie nie pochłowania wystar-czaj⁺cej ilosci oparów.	Obroty silnka za niskie w stosunku do ilosci oparów.	Zmienić prędkość obrotowej silnika.

8. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

Nie wolno wyrzucać urządzeń oznaczonych symbolem wraz z odpadami domowymi. Należy zwrócić produkt do właściwego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

Urządzenia nie są przeznaczone do użytku w inny sposób i nie nadają się do oświetlenia pomieszczeń w gospodarstwie domowym.
