Merkki	Zanussi
Malli	ZFG215S
Tuotetyyppi	Liesituuletin
Sähkönsyöttö	220-240 V, 50 Hz
Valaistustyyppi	4 W:n lamppu, kanta E14
Moottorin nopeuslukumäärä	3
Rasvasuodatin	Metallinen, konepestävä (kuukausittainen puhdistus)
Hiilisuodatin	Aktiivihiili, ei pestävä, vaihto 4-6 kuukauden välein
Vähimmäisetäisyys keittotasosta	≥ 65 cm
Suositeltu käyttö	Kotitalous, sisätiloissa
Asennus	Seinälle tai kaapin alle (ruuvit mukana)
Huolto	Suodattimien ja pintojen säännöllinen puhdistus pehmeällä liinalla ja neutraalilla pesuaineella
Turvallisuusohjeet	Irrota verkosta ennen huoltoa, älä käytä höyrypuhdistinta, pidä lapset loitolla
Korjattavuus	Varaosat saatavilla valtuutetun huoltopalvelun kautta
Ympäristönsuojelu	Kierrätys käyttöiän päätyttyä asianmukaisen kanavan kautta

Usein kysytyt kysymykset - ZFG215S ZANUSSI

Kuinka liesituuletin kytketään päälle ja pois?

Kytke liesituuletin päälle siirtämällä puhaltimen nopeusliukukytkin halutulle nopeudelle. Katkaise virta asettamalla liukukytkin asentoon 0. Valaistusta ohjataan erikseen valokytkimellä.

Kuinka rasvasuodatin puhdistetaan?

Irrota suodatin painamalla puristimen vipua ja kääntämällä se alaspäin. Pese se astianpesukoneessa matalassa lämpötilassa lyhyellä ohjelmalla tai käsin hankaamattomalla pesuaineella. Kuivaa ja asenna takaisin.

Milloin hiilisuodatin on vaihdettava?

Hiilisuodatin on vaihdettava 4-6 kuukauden välein, tai useammin, jos käyttö on runsasta. Sitä ei voi pestä eikä regeneroida.

Valaistus ei toimi, mitä tehdä?

Tarkista ensin sähkönsyöttö. Jos liesituuletin toimii, mutta valaistus ei, lamppu on todennäköisesti palanut. Vaihda se 4 W:n lamppuun, kanta E14, 220-240 V. Irrota laite verkosta ennen toimenpidettä.

Liesituuletin ei ime hyvin, miksi?

Tarkista, että puhaltimen nopeus on sopiva (lisää sitä tarvittaessa). Puhdista rasvasuodatin (vähintään kerran kuukaudessa) ja vaihda hiilisuodatin, jos se on kyllästynyt. Varmista, ettei ilmanpoisto ole tukossa.

Mikä on vähimmäisetäisyys liesituulettimen ja lieden välillä?

Vähimmäisetäisyys keittotason ja liesituulettimen alaosan välillä on oltava vähintään 65 cm, ellei asennusohjeissa toisin mainita.

Voinko käyttää höyrypuhdistinta liesituulettimen puhdistamiseen?

Ei, höyrypuhdistimen, vesisuihkupullon, hankaavien aineiden tai metallikaapimien käyttö on kielletty. Käytä pehmeää liinaa, haaleaa vettä ja neutraalia pesuainetta.

Mistä löydän varaosia liesituuletinilleni?

Ota yhteyttä valtuutettuun Zanussi-huoltopalveluun. Käytä ainoastaan alkuperäisiä osia. Vaihtolamppujen on oltava ohjeissa mainittujen teknisten tietojen mukaisia.

Kuinka liesituulettimen lamppu vaihdetaan?

Irrota laite verkosta. Käytä terävöimätöntä muovityökalua irrottaaksesi lampun hajotinlevyn työntämällä se loviin. Vaihda lamppu uuteen (4W, E14, 220-240V). Aseta hajotinlevy takaisin paikalleen.

Onko mahdollista käyttää liesituuletinta kiertoilmatilassa?

Kyllä, jos asennus ei mahdollista ulosjohtamista, voit käyttää hiilisuodatinta (ei mukana) ilman kierrättämiseen. Noudata asennusohjeita suodattimen kiinnittämisessä.

KÄYTTÖOHJE ZFG215S ZANUSSI

FI Käyttöohje | Liesituuletin 70

1.1 Lasten ja haavoittuvien henkilöiden turvallisuus

Palovamma- tai syttymisvaara!

Pidä liesituuletin puhtaana

Astianpesukone on asetettava matalalle lämpötilalle ja lyhyelle ohjelmalle. Rasvasuodatin voi muuttaa väriä, mutta se ei vaikuta laitteen toimintaan.

Hiilisuodatin

Astianpesukone on asetettava matalalle lämpötilalle ja lyhyelle ohjelmalle. Rasvasuodatin voi muuttaa väriä, mutta se ei vaikuta laitteen toimintaan.

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita:

Oikeus muutoksiin pidätetään.

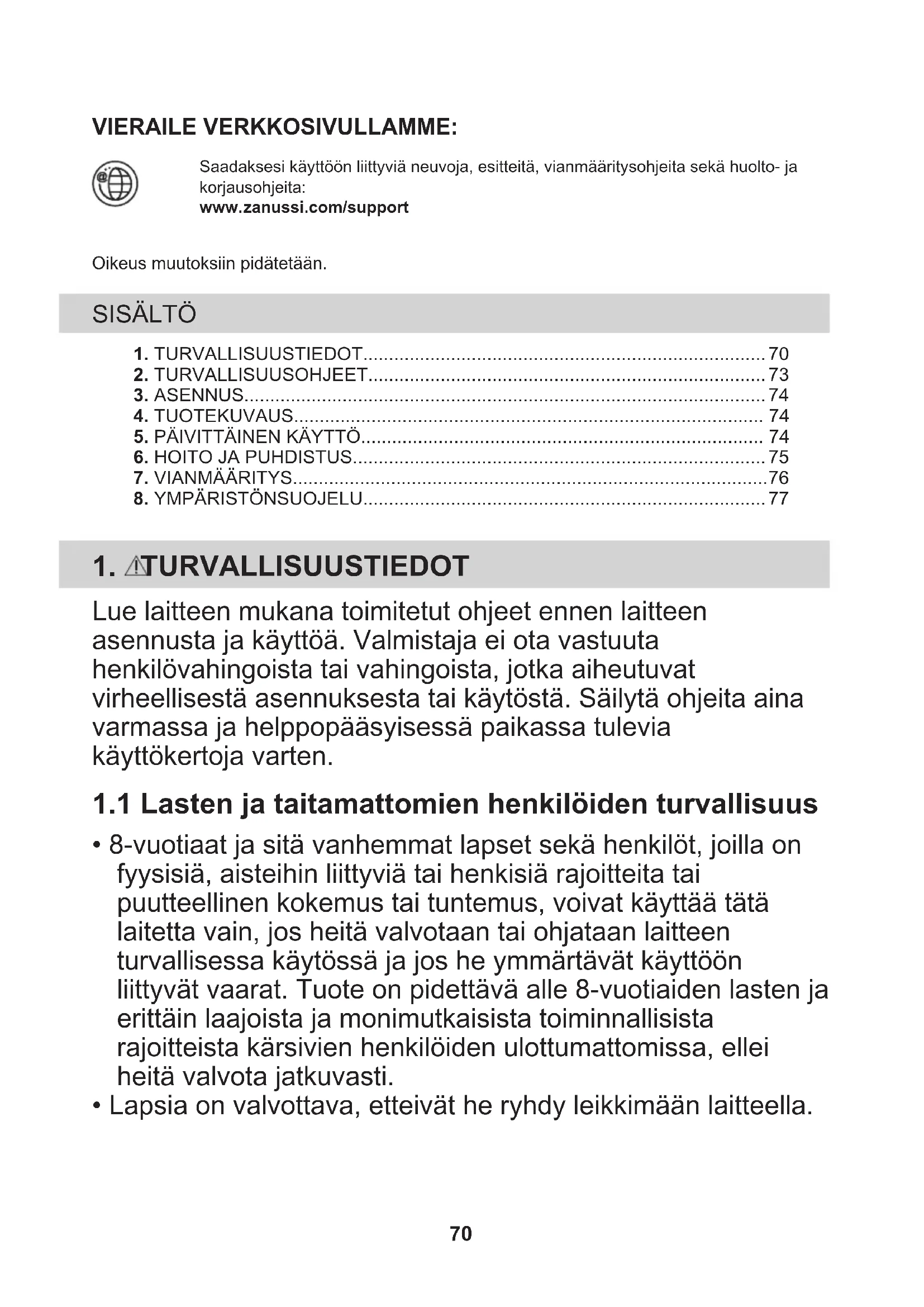

SISÄLTÖ

1. TURVALLISUUSTIEDOT 70 2. TURVALLISUUSOHJEET 73 3. ASENNUS 74 4. TUOTEKUVAUS 74 5. PÄIVITTÄINEN KÄYTTÖ 74 6. HOITO JA PUHDISTUS 75 7. VIANMÄÄRITYS 76 8. YMPÄRISTÖNSUOJELU 77

1. TURVALLISUUSTIEDOT

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeet aina varmassa ja helposti saatavilla olevassa paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

• 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.
• Lapsia on valvottava, etteivät he ryhdy leikkimään laitteella.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.
• Pidä lapset ja lemmikkieläimet pois laitteen lähettyviltä sen ollessa toiminnassa.
• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu kotitalouskäyttöön keittotasojen, liesien ja vastaavien ruoanlaittolaitteiden päällä.
• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.
• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.
• Irrota pistoke pistorasiasta ennen laitteen huoltoa. HUOMIO: Laitteen kosketettavissa olevat osat voivat kuumentua, kun sitä käytetään ruoanlaittolaitteiden kanssa.
• Käytä ainoastaan laitteen mukana toimitettuja kiinnitysruuveja. Jos ne eivät kuulu pakkaukseen, käytä asennusohjeissa suositeltuja ruuveja. Laite on asennettava turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.
• VAROITUS: Mikäli ruuveja tai kiinnityslaitetta ei asenneta näiden ohjeiden mukaisesti, olemassa on sähköiskujen vaara.
• Laitteen kiinnityksessä ei saa käyttää liimaa.
• Jätä pannujen alla olevan keittotason pinnan ja laitteen alaosan väliin vähintään 65 cm tilaa, ellei muuta mainita laitteen tai keittotason asennusohjeissa.
• Ilmanpoistojärjestelmän tulee olla paikallisten määräysten mukainen.
• Varmista, että huoneen ilmanvaihto on hyvä. Muiden kaasulla tai polttoaineilla toimivien laitteiden tai avotulien

kehittämät höyryt tai savu eivät saa päästä tilaan ilmastointikanavien kautta.

• Varmista, ettei tuuletusaukoissa ole tukoksia ja ettei laitteen keräämää ilmaa syötetä muiden laitteiden savun- ja höyrynpoistokanaviin (keskuslämmitysjärjestelmät, termosifonit, vedenlämmittimet, jne.).
• Kun laite toimii muiden laitteiden kanssa, huoneen alipaine saa olla korkeintaan 0,04 mbar.
• Jos virtajohto vaurioituu, sen saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö, jotta vältytään sähkövaaroilta.
• Jos johto on vaurioitunut, sen saa vaihtaa vain valmistajalta tai valtuutetulta huoltoliikkeeltä saatavaan erikoisjohtoon.
• Jos laite on liitetty suoraan sähköverkkoon, sähköjärjestelmään on asennettava eristyslaite, joka mahdollistaa virran katkaisemisen kaikista laitteen navoista. Täydellinen virran katkaisu on taattava ylijänniteluokan III määrityksien mukaisesti. Poiskytkentävälineet on sisällytettävä kiinteään johdotukseen johdotussääntöjä noudattaen.
• Älä liekitä laitteen alla.
• Ei saa käyttää vaarallisten tai räjähtävien materiaalien ja höyryjen sammuttamiseen.
• Puhdista laite säännöllisesti pehmeällä liinalla, jotta pintamateriaali pysyisi hyväkuntoisena.
• Älä käytä höyrypesuria, vesisuihkua, voimakkaita hankaavia puhdistusaineita tai teräviä metallikaapimia laitteen pinnan puhdistamiseen. Käytä ainoastaan neutraaleja pesuaineita.
• Puhdista rasvasuodattimet säännöllisesti (vähintään 2 kuukauden välein) ja poista rasvajäämät laitteesta tulipalovaaran välttämiseksi.
• Puhdista laitteen sisäosa liinalla.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Virheellinen käyttö voi aiheuttaa henkilövahinkoja, sähköiskuja, tulipaloja, palovammoja tai laitteen vaurioitumisen.

• Asennuksen saa suorittaa vain ammattitaitoinen henkilö. Vaurioitunutta laitetta ei saa asentaa tai käyttää. Noudata koneen mukana toimitettuja asennusohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
• Poista kaikki pakkausmateriaalit, merkit ja suojakalvot ennen laitteen asentamista.
• Ilmanpoistoa ei saa asentaa seinän sisään, ellei sen syvennystä ole tarkoitettu tähän tarkoitukseen.

2.2 Sähköliitäntä

VAROITUS!

Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle. Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Jos symbolia () ole merkitty arvokilpeen, laite on maadoitettava.
• Kytke pistoke maadoitettuun pistorasiaan.
• Varo, ettei virtajohto takerru kiinni mihinkään.
• Älä käytä jakorasioita tai jatkojohtoja.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta. Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Varmista, että laite on asennettu oikein. Löysät tai vaurioituneet virtajohdot voivat aiheuttaa liittimen ylikuumenemisen.
• Liitä laite asennuksen jälkeen. Varmista, että verkkovirtakytkin on ulottuvilla laitteen asennuksen jälkeen.

2.3 Valitse

VAROITUS!

Henkilövahinkojen, palovammojen ja sähköiskujen vaara.

Tämä laite on tarkoitettu ainoastaan ruoanlaittoon. Laitetta ei saa käyttää muuhun tarkoitukseen. - Älä muuta laitteen teknisiä ominaisuuksia. - Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen. Käytä vain laitteen mukana toimitettuja varusteita. - Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä ruoanvalmistuksen ja paistamisen aikana. - Älä käytä suojaamattomia sähkögrillejä. - Älä käytä laitetta säilytystasona. - Älä katso suoraan laitteen valoon suurennuslaseilla, kiikareilla tai vastaavilla optisilla laitteilla. - Jos laite toimii muiden laitteiden kanssa, kehittynyt enimmäispaine ei saa ylittää 4 Pa:ta (4 x 10-5 baaria).

2.4 Huolto

Kun laite on korjattava, ota yhteyttä valtuutettuun huoltopalveluun. Käytä vain alkuperäisiä varaosia. - Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.

2.5 Hävittäminen

VAROITUS!

Henkilövahinko- tai tukehtumisvaara.

Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta. - Irrota pistoke pistorasiasta.

Leikkaa virtajohto laitteen läheltä ja hävitä se.

3. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

3.1 Asennusohjeet

Katso kaikki laitteen asennusta koskevat tiedot erillisestä asennusoppaasta.

4. TUOTEKUVAUS

4.1 Ohjauspaneelin yleisnäkymä

Toiminto Kuvaus

1 Valokatkaisija Valon kytkeminen päälle ja pois päältä. 2 Puhaltimen nopeuskatkaisija Puhaltimen nopeustasosta toiselle siirtyminen. 3 Merkkivalo Osoittaa, onko liesituuletin käynnissä.

5. PÄIVITTÄINEN KÄYTTÖ

5.1 Liesituulettimen käyttö

Tarkista suositeltu nopeus alla olevasta taulukosta.

1 Ruokien lämmitys, ruoanvalmistus kannellisilla keittoastioilla. 2 Ruoanvalmistus kannellisilla keittoastioilla useammalla keittoalueella tai polttimella, kevyt paistaminen. Keittäminen ja suurien ruokamäärien paistaminen ilman kantta, ruoanvalmistus useammalla keittoalueella tai polttimella.

Liesituuletin on suositeltavaa jättää toimintaan noin 15 minuutin ajaksi ruoanvalmistuksen jälkeen.

Liesituulettimen käyttäminen:

Siirrä moottorin nopeuskytkin jonkin nopeuden kohdalle.

Liesituuletin käynnistyy. Muuta nopeutta tarvittaessa säätämällä kytkintä.

Liesituulettimen valo toimii itsenäisesti muihin liesituulettimen toimintoihin nähden. Kun haluat valaista keittoalueen, käytä valokytkintä.

Sammuta laite siirtämällä puhaltimen nopeuskytkin asentoon 0.

6. HOITO JA PUHDISTUS

6.1 Puhdistukseen liittyviä huomautuksia

Puhdistusaineet

Älä käytä hankaavia pesuaineita tai harjoja.

Puhdista laitteen pinnat lämpimällä vedellä ja miedolla pesuaineella käyttäen pehmeää puhdistusliinaa.

Jotkin laitteen osat voivat kuumentua käytön aikana. Anna laitteen jäähtyä ja kuivaa se puhtaalla liinalla tai paperipyyhkeillä tahrojen välttämiseksi.

Poista tahrat miedolla pesuaineella.

Pidä liesituuletin puhtaana.

Puhdista laite ja rasvasuodattimet kuukauden välein. Poista rasva huolellisesti sisäosasta ja rasvasuodattimista. Rasvan tai muiden jäämien kertyminen saattaa aiheuttaa tulipalon.

Rasvasuodattimet voidaan pestä astianpesukoneessa.

Pese astianpesukoneen alhaisella lämpötilalla ja lyhyellä ohjelmalla. Rasvasuodattimessa voi esiintyä värimuutoksia, mutta se ei vaikuta laitteen suorituskykyyn.

Hiilisuodatin

Hiilisuodattimen kyllästymisaika vaihtelee ruoanlaittotavan ja rasvasuodattimen puhdistustiheyden mukaan. Aktivoitunutta hiilisuodatinta ei voi pestä tai regeneroida, se tulee vaihtaa noin 4-6 kuukauden käytön jälkeen tai sitä tiheämmin erityisen vaativassa käytössä.

6.2 Rasvasuodattimen puhdistaminen

Suodattimet tulee asentaa pidikkeiden avulla niin, että tapit ovat vastakkaisella puolella.

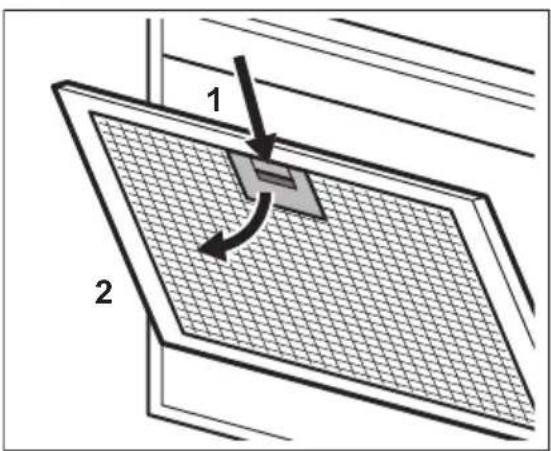

Puhdistaaksesi suodattimen

1. Paina asennuspidikkeen kahvaa liesituulettimen alaosassa olevassa suodatinpaneelissa.

1. Kallista suodattimen etuosaa hiukan alaspäin ja vedä sen jälkeen. Toista kaksi ensimmäistä vaihetta jokaisen suodattimen kohdalla.
2. Puhdista suodattimet sienellä käyttäen hankaamattomia pesuaineita tai pese ne astianpesukoneessa.

Pese astianpesukoneen alhaisella lämpötilalla ja lyhyellä ohjelmalla. Rasvasuodattimessa voi esiintyä värimuutoksia, mutta se ei vaikuta laitteen suorituskykyyn.

1. Asenna suodattimet takaisin noudattamalla kahden ensimmäisen vaiheen ohjeita päinvastaisessa järjestyksessä.

Toista vaiheet tarvittaessa kaikkien suodattimien kohdalla.

6.3 Hiilisuodattimen

VAROITUS!

Hiilisuodatinta EI VOI pestä! Suodatinta ei voi regeneroida!

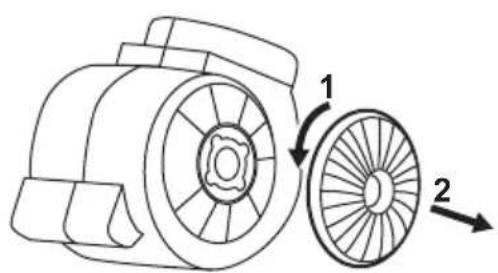

Hiilisuodattimen vaihtaminen:

1. Irrota rasvasuodattimet laitteesta. Lue ohjeet tämän luvun osiosta "Rasvasuodattimen puhdistaminen".
2. Kierrä suodatinta vastapäivään (1) ja vedä sen jälkeen (2).

Asenna suodattimet takaisin noudattamalla ohjeita päinvastaisessa järjestyksessä.

7. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

Suodattimet on joka tapauksessa vaihdettava vähintään neljän kuukauden välein.

6.4 Lampun vaihtaminen

VAROITUS!

Palovammojen ja sähköiskujen vaara! Kytke laite irti sähköverkosta ennen käyttöä! Varmista ennen lamppuun koskettamista, että se on jäähtynyt.

VAROITUS!

Henkilövahingon vaara! Käytä suojakäsineitä lampun vaihtamisen aikana.

Laite voi muutoin vaurioitua. Älä käytä teräväreunaisia välineitä!

Vaihda palanut lamppu määritysten mukaisesti:

Teho (W) 4

Pistorasia E14

Jännite (V) 220 - 240

Mitat (mm) 37 × 100 (halkaisija x pituus)

ILCOS D -koodi (standardin IEC 61231 mukaisesti): DRBB/F-4-220-240-E14-37/100

Lampun vaihtaminen:

1. Lampun suojuksen molemmilla puolilla on kaksi syvennystä (1). Käytä tasaista ja tylsää muovivälinettä. Irrota lampun suojus varoen laitteesta (2).
2. Vaihda lamppu.
3. Asenna lampun suojus takaisin paikalleen.

7.1 Käyttöhäiriöt

Ongelma Mahdollinen syy Korjaustoimenpide
Laite ei kytkeydy toimintaan. Laitetta ei ole kytketty sähköverk-koon tai se on liitety sähköverkkoon virheellisesti.	Tarkista, onko laite kytketty oikein sähköverkkoon.
Laite ei kytkeydy toimintaan. Sulake on palanut. Tarkista, onko toimintahäiriön syynäslake. Jos sulake palaa aina uudelseen, känny sähköalan ammattilaisen puoleen.
Valo ei syty. Lamppu on palanut. Vaihda lamppu. Lue ohjeet kohdas-ta "Hoito ja puhistus".
Laite ei poista höryä riittävän te-hokkaasti.	Moottorin nopeus on riittämätön muodostuvaan höryyn nähden.	Säädä moottorin nopeutta.

8. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä

Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

KÄY SIFFA VERKKOSIVUSTOLLAMME:

Näin puhdistat rasvasuodattimen:

1. Paina rasvasuodattimessa olevaa lukitusnuppia.

1. Kallista suodattimen etuosaa hieman alaspäin ja vedä se irti.
