Merke	Zanussi
Modell	ZFG215S
Produkttype	Kjøkkenhette
Strømforsyning	220-240 V, 50 Hz
Belysningstype	Pære 4 W, sokkel E14
Antall motorhastigheter	3
Fettfilter	Metall, oppvaskmaskinsikkert (månedlig rengjøring)
Kullfilter	Aktivt, ikke vaskbart, utskifting hver 4-6 måneder
Minimumsavstand fra komfyrtopp	≥ 65 cm
Anbefalt bruk	Hjemme, innendørs
Installasjon	Veggmontert eller under skap (skruer medfølger)
Vedlikehold	Regelmessig rengjøring av filtre og overflater med myk klut og nøytralt vaskemiddel
Sikkerhetsinstruksjoner	Koble fra før vedlikehold, ikke bruk damprenser, hold barn på avstand
Reparerbarhet	Reservedeler tilgjengelig via godkjent kundeservice
Miljøbeskyttelse	Resirkulering ved utløpt levetid via egnet avfallshåndtering

Ofte stilte spørsmål - ZFG215S ZANUSSI

Hvordan slå på og av kjøkkenhetten?

For å slå på hetten, flytt glideren for viftehastigheter til ønsket hastighet. For å slå av, sett glideren på 0. Belysningen styres uavhengig med lysbryter.

Hvordan rengjøre fettfilteret?

Fjern filteret ved å trykke på klemspaken og vippe det nedover. Vask det i oppvaskmaskinen på lav temperatur på kort syklus eller for hånd med et ikke-slipende vaskemiddel. Tørk av og sett det på plass igjen.

Når bør kullfilteret skiftes?

Kullfilteret må skiftes hver 4. til 6. måned, eller oftere ved intensiv bruk. Det er ikke vaskbart og kan ikke regenereres.

Belysningen fungerer ikke, hva gjør jeg?

Kontroller først strømforsyningen. Hvis hetten fungerer men belysningen ikke, er pæren sannsynligvis gått. Bytt den med en pære på 4 W, sokkel E14, 220-240 V. Koble fra apparatet før arbeid.

Hetten suger ikke godt, hvorfor?

Kontroller at viftehastigheten er tilpasset (øk den om nødvendig). Rengjør fettfilteret (minst hver måned) og skift kullfilteret hvis det er mettet. Sørg for at luftavtrekket ikke er blokkert.

Hva er minimumsavstanden mellom hetten og komfyren?

Minimumsavstanden mellom komfyrtoppen og nedre del av hetten må være minst 65 cm, med mindre annet er angitt i installasjonsinstruksjonene.

Kan jeg bruke damprenser til å rengjøre hetten?

Nei, bruk av damprenser, vannspray, slipeprodukter eller metallskraper er forbudt. Bruk en myk klut, lunkent vann og et nøytralt vaskemiddel.

Hvor finner jeg reservedeler til hetten min?

Kontakt godkjent kundeservice for Zanussi. Bruk kun originale deler. Reservepærer må være i samsvar med spesifikasjonene i bruksanvisningen.

Hvordan skifte pæren på hetten?

Koble fra apparatet. Bruk et ikke-skjærende plastverktøy for å fjerne pærens diffusor ved å sette det inn i sporene. Bytt pæren med en ny (4W, E14, 220-240V). Sett diffusoren på plass igjen.

Er det mulig å bruke hetten i resirkuleringsmodus?

Ja, hvis installasjonen ikke tillater utvendig avtrekk, kan du bruke et kullfilter (ikke medfølger) for å resirkulere luften. Følg installasjonsinstruksjonene for montering av filteret.

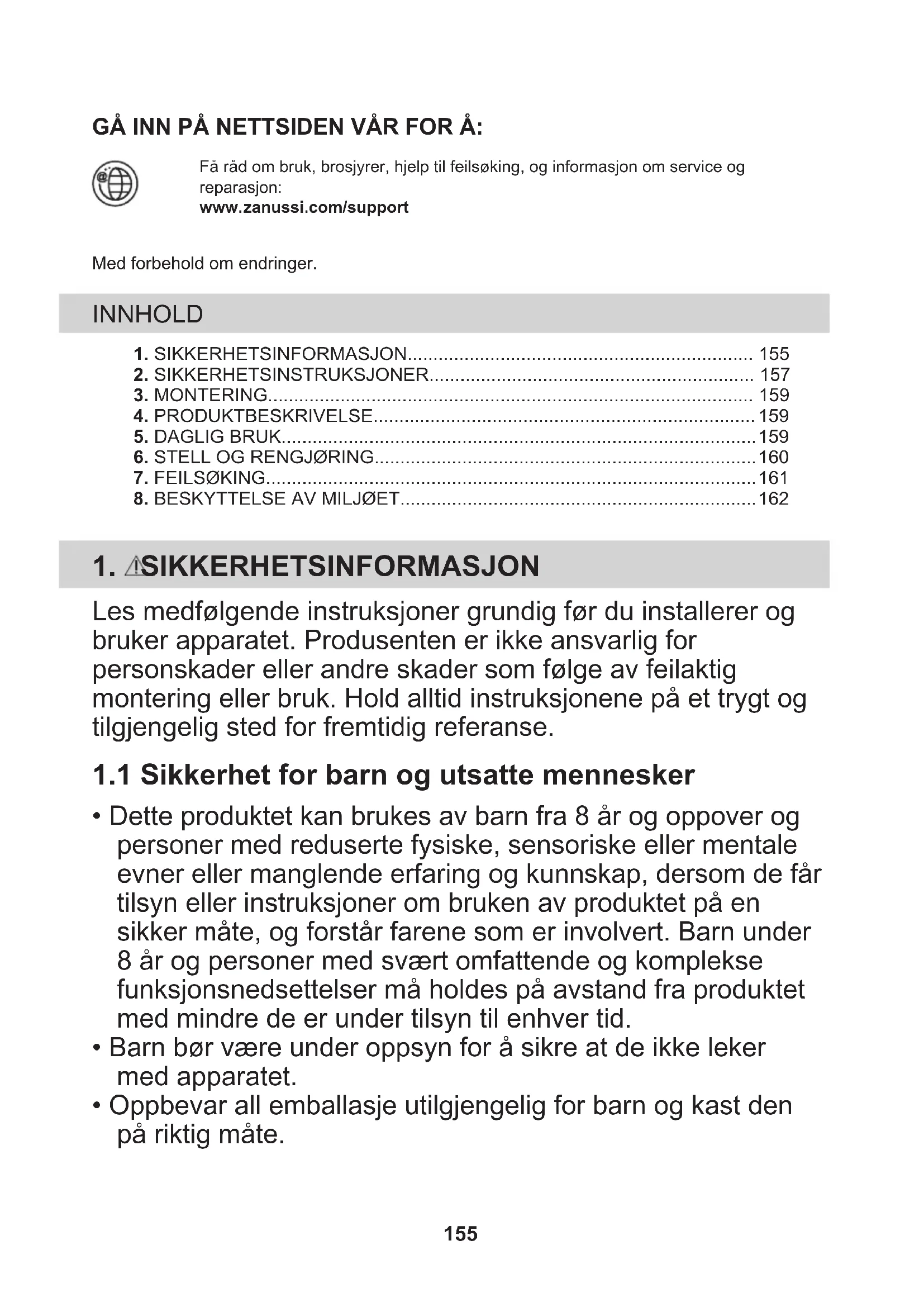

BRUKSANVISNING ZFG215S ZANUSSI

Mål (mm) 37 x 100 (diameter x lengde)

Få råd om bruk, brosjyrer, hjelp til feilsøking, og informasjon om service og reparasjon:

Les medfølgende instruksjoner grundig før du installerer og bruker apparatet. Produsenten er ikke ansvarlig for personskader eller andre skader som følge av feilaktig montering eller bruk. Hold alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og utsatte personer

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, dersom de får tilsyn eller instruksjoner om bruken av produktet på en sikker måte, og forstår farene som er involvert. Barn under 8 år og personer med svært omfattende og komplekse funksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn til enhver tid. Barn bør være under oppsyn for å sikre at de ikke leker med apparatet.
• Oppbevar all emballasje utilgjengelig for barn og kast den på riktig måte.
• Hold barn og kjæledyr borte fra produktet når døren er i bruk.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn.

1.2 Generell sikkerhet

• Dette produktet er beregnet for husholdningsbruk over platetopper, komfyrer og lignende enheter.
• Dette produktet er beregnet for bruk innendørs.
• Dette produktet kan brukes på kontorer, hotelrom, rom for bed & breakfast, gårdsgjestehus og andre lignende steder hvor sikker bruk overstiger (gjennomsnittlig) bruksnivå for husholdningsrom.
• Trekk støpselet ut av stikkontakten før du utfører vedlikehold.
• FORSIKTIG: Tilgjengelige deler kan bli varme under bruk.
• Bruk kun festeskruene som følger med produktet. Hvis de ikke fulgte med, bruk skruer anbefalt i installasjonsinstruksjonene. Monter produktet på et trygt og egnet sted som oppfyller monteringskravene.
• ADVARSEL: Hvis du ikke installerer skruene eller festemidlene i henhold til instruksjonene, kan det føre til elektriske farer.
• Ikke bruk klebemidler for å feste apparatet.
• Minimumsavstanden mellom platetoppen og underdelen av produktet skal være minst 65 cm, med mindre annet er angitt i produktets installasjonsinstruksjoner.
• Avtrekksluft må overholde lokale forskrifter.
• Pass på at det er god luftventilasjon der produktet er installert for å unngå at gasser fra eventuelle produkter som drives med brennbart drivstoff, deriblant åpen ild, blandes med luften i produktet.
• Pass på at ventilasjonsåpningene ikke er blokkerte og at luften som samles opp av produktet ikke blir ført inn i en kanal som brukes til å fjerne røyk og damp fra andre produkter.

(sentralvarmesystemer, termosifoner, varmtvannsberedere osv.).

• Når produktet brukes med andre produkter, skal ikke maksimalt vakuum generert i rommet overstige 0,04 mbar.
• Om tilførselsledningen er skadet, skal den erstattes av produsenten, et autorisert servicesenter eller tilsvarende kvalifiserte personer for å unngå at den kan utgjøre en elektrisk fare.
• Hvis ledningssettet er skadet, skal det erstattes av et spesialledningssett som er tilgjengelig fra produsenten eller det autoriserte servicesenteret.
• Hvis produktet er koblet direkte til strømforsyningen, må den elektriske installasjonen gjøre det mulig å koble det fra strømnettet ved alle poler. Fullstendig frakobling må oppfylle vilkårene som er spesifisert i overspenningskategori III. Anordning for frakobling må være inkorporert i den faste kablingen i samsvar med installasjonsreglene.
• Flamber aldri under produktet.
• Må ikke brukes for avtrekk av farlige eller eksplosive materialer og damp.
• Rengjør produktet med en myk klut med jevne mellomrom for å hindre skade på overflaten.
• Ikke bruk damprenser, vannspray, sterke rengjøringsmidler eller en metallskraper for å rengjøre produktets overflate. Bruk kun nøytralt vaskemiddel.
• Rengjør fettfiltrene regelmessig (minst annenhver måned) og fjern fettoppsamling fra produktet for å unngå brannfare.
• Bruk en klut for å rengjøre produktet innvendig.

2. SIKKERHETSINSTRUKSJONER

2.1 Montering

ADVARSEL!

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Kontroller at parameterne på typeskiltet er kompatible med de elektriske spesifikasjonene i strømforsyningen.

Hvis symbolet ( ) er trykket på klassifiseringskiltet, må produktet jordes. - Bruk alltid en korrekt montert, jordet stikkontakt. - Sørg for at strømkabelen ikke fryker seg. - Ikke bruk grenuttak eller skjøteledninger. - Hvis stikkontakten er løs, skal du ikke sette i støpselet. - Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet. - Beskyttelsen mot elektrisk støt fra strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy. - Pass på at produktet er riktig montert. Løs og feil hovedstrømkabel kan overopphete terminalen. Koble til produktet når du har fullført monteringen. Kontroller at det er tilgang til strømtilkoblingen etter monteringen.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

• Dette apparatet skal kun brukes til matlaging. Ikke bruk apparatet til andre formål.
• Produktets spesifikasjoner kan endres uten forvarsel.
• Ikke bruk produktet med våte hender eller når det er i kontakt med vann.
• Bruk kun tilbehør som følger med produktet.
• Hold flammer eller oppvarmede gjenstander unna fett og oljer når du tilbereder mat ved koking og steking.
• Ikke bruk avdekkede elektriske rister. Overflaten til apparatet skal ikke brukes til oppbevaring.
• Ikke bruk forstørrelsesglass, kikkert eller lignende optiske enheter for å se direkte på tenningen av apparatet. Hvis produktet fungerer med andre apparater, må ikke det maksimalt utviklede trykket overskride 4 Pa (4x10-5 bar).

2.4 Service

• Kontakt det autoriserte servicesenteret for å reparere produktet. Det skal bare brukes originale reservedeler. Angående lampen(e) i dette produktet og reservedeler som selges separat: Disse lampene er ment å motstå ekstreme fysiske forhold i husholdningsprodukter, for eksempel temperatur, vibrasjon, fuktighet, eller er ment å signalisere informasjon om produktets driftsstatus. De er ikke ment å brukes i andre bruksområder og egner seg ikke til rombelysning.

2.5 Avfallshåndtering

ADVARSEL!

Fare for skade og kvelning.

• Kontakt kommunen din for informasjon om hvordan du kaster apparatet.
• Koble produktet fra strømmen.
• Kutt av strømkabelen, lukk produktet og kast den.

3. MONTERING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

3.1 Installasjonsanvisninger

For fullstendig informasjon om montering av produktet, se et separat monteringshefte.

4. PRODUKTBESKRIVELSE

4.1 Oversikt over betjeningspanel

Funksjon Beskrivelse

1 Lysbryter For å slå lyset av og på. Viftehastighetsbryter For å veksle mellom viftehastighetsnivå. 3 Indikator Indikerer om ventilatoren er i bruk.

5. DAGLIG BRUK

5.1 Bruk av ventilatoren

Sjekk anbefalt hastighet i henhold til tabellen nedenfor.

1 Under oppvarming av mat, tilberedning med dekkede kokekar. 2 Skånsom steking - når du tilbereder med dekkede kokekar på flere kokesoner eller brennere. 3 Under koking og steking av mye mat uten lokk, tilberedning på flere kokesoner eller brennere.

Det er anbefalt å la ventilatoren stå på i 15 minutter etter tilberedning.

Slik bruker du ventilatoren:

Flytt viftehastighetsbryteren til en av hastighetsnivåene.

Ventilatorlyset fungerer uavhengig av andre ventilatorfunksjoner. For å lyse opp kokeflaten, bruk lysbryteren.

For å slå av apparatet, flytt viftehastighetsbryteren til 0.

6. STELL OG RENGJØRING

6.1 Merknader om rengjøring

Rengjøringsmidler

Ikke bruk skurende rengjøringsmidler og børster.

Rengjør produktets overflate med en myk klut med varmt vann og et mildt vaskemiddel.

Etter tilberedning kan noen deler av produktet bli varme. For å unngå flekker, må produktet kjøles ned og tørkes med ren klut eller tørkepapir.

Rengjør flekker med et mildt vaskemiddel.

Hold ventilatoren ren

Rengjør produktet og smør filtrene en gang i måneden. Rengjør innvendig og fettfiltrene grundig for fett. Fettoppsamling eller andre rester kan føre til brann.

Fettfilteret kan vaskes i oppvaskmaskin.

Oppvaskmaskinen må stilles inn på lav temperatur og et kort program. Fettfilteret kan bli misfarget, men dette har ingen påvirkning på apparatets ytelse.

Kullfilter

Metningen av kullfilteret varierer avhengig av type tilberedning og hvor regelmessig du rengjør fettfilteret. Det aktiverte kullfilteret kan ikke vaskes eller regenereres, og må byttes ut omtrent hver fjerde til sjette måned i bruk, eller oftere i perioder med spesielt mye bruk.

6.2 Rengjøre fettfilteret

Filtrene monteres med klips og nåler på motsatt side.

For å rengjøre filteret:

1. Trykk på håndtaket til monteringsklipsen på filterpanelet under ventilatoren.

1. Bøy fronten på filteret forsiktig nedover, og dra.

Gjenta de to første trinnene for alle filtrene.

1. Vask filtrene ved å bruke en svamp med vaskemiddel uten slipemiddel, eller bruk oppvaskmaskin.

1. Fjern fettfiltrene fra apparatet. Les «Rengjøring av fettfilteret» i dette kapittelet.
2. Drei filteret mot urviseren (1) og trekk deretter (2).

For å remontere filteret, utfør trinnene i omvendt rekkefølge.

Uansett er det nødvendig å skifte filtrene minst hver fjerde måned.

6.4 Skifte lyspære

ADVARSEL!

Fare for brannskader og elektrisk støt! Koble produktet fra strømforsyningen før du starter! Kontroller at lyspæren er avkjølt før du tar på den.

7. FEILSØKING

ADVARSEL!

Se etter i sikkerhetskapitlene.

ADVARSEL!

Erstatt den defekte lyspæren i henhold til spesifikasjonene:

Effekt (watt) 4

Kontakt E14

Spenning (V) 220 - 240

Mål (mm) 37 x 100 (diameter x lengde)

ILCOS D-kode (i henhold til IEC 61231)

DRBB/F-4-220-240-E14-37/100

For å skifte pæren:

1. Dekslet til pæren har 2 spor på hver side (1). Bruk et flatt plastverktøy uten skarpe kanter. Fjern dekslet til lyspæren forsiktig fra produktet (2).
2. Bytt lyspæren.
3. Monter dekselet til pååren.

4.1 Oversikt over kontrollpanelet

Funksjon Beskrivelse

6.2 Rengjøring av fettfilteret

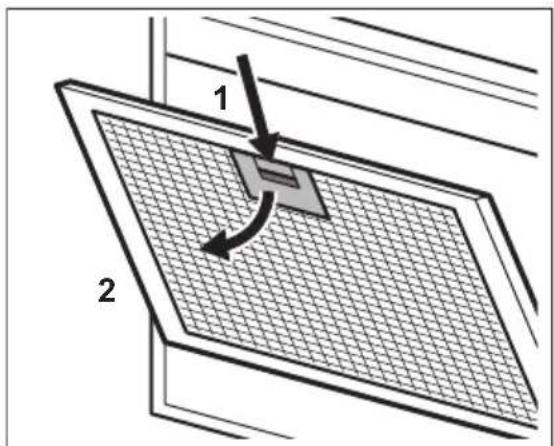

Rengjøring av filteret:

1. Trykk ned håndtaket på monteringsklipsen på filterpanelet under hetten.
