Bränd	Zanussi
Mudel	ZFG215S
Toote tüüp	Õhupuhasti
Elektrivarustus	220-240 V, 50 Hz
Valgustuse tüüp	4 W pirn, E14 sokkel
Mootori kiiruste arv	3
Rasvafilter	Metallist, nõudepesumasinas pestav (igakuine puhastus)
Söefilter	Aktiivne, mittepestav, vahetus iga 4–6 kuu järel
Minimaalne kaugus pliidist	≥ 65 cm
Soovitatav kasutus	Kodune, siseruumides
Paigaldus	Seinale või kapi alla (kruvid kaasas)
Hooldus	Filtrite ja pindade regulaarne puhastamine pehme lapi ja neutraalse pesuvahendiga
Ohutusjuhised	Enne hooldust vooluvõrgust lahti ühendada, mitte kasutada aurupuhastit, hoida lapsed eemal
Remonditavus	Varuosad saadaval volitatud teeninduskeskuse kaudu
Keskkonnakaitse	Kasutuselt kõrvaldamine sobiva ringlussevõtu kaudu

Korduma kippuvad küsimused - ZFG215S ZANUSSI

Kuidas õhupuhastit sisse ja välja lülitada?

Õhupuhasti sisselülitamiseks viige ventilaatori kiiruse lüliti soovitud kiirusele. Väljalülitamiseks viige lüliti asendisse 0. Valgustust juhitakse iseseisvalt valgustuse lülitiga.

Kuidas rasvafiltrit puhastada?

Filtri eemaldamiseks vajutage klambri hoova ja kallutage see alla. Peske seda nõudepesumasinas madalal temperatuuril lühikese tsükliga või käsitsi mitteabrasiivse pesuvahendiga. Kuivatage ja paigaldage tagasi.

Millal söefiltrit vahetada?

Söefilter tuleb vahetada iga 4–6 kuu tagant või sagedamini intensiivse kasutamise korral. Seda ei saa pesta ega regenereerida.

Valgustus ei tööta, mida teha?

Kontrollige esmalt elektrivarustust. Kui õhupuhasti töötab, kuid valgustus ei tööta, on pirn tõenäoliselt läbi läinud. Asendage see 4 W, E14 sokli, 220-240 V pirniga. Enne toimingut ühendage seade vooluvõrgust lahti.

Õhupuhasti ei ime hästi, miks?

Kontrollige, et ventilaatori kiirus sobib (vajadusel suurendage). Puhastage rasvafiltrit (vähemalt kord kuus) ja vahetage söefilter, kui see on küllastunud. Veenduge, et õhu väljalaskeava ei ole ummistunud.

Mis on minimaalne vahemaa õhupuhasti ja pliidi vahel?

Minimaalne kaugus pliidipinnast õhupuhasti alumise osani peab olema vähemalt 65 cm, kui paigaldusjuhendis pole teisiti märgitud.

Kas ma võin õhupuhasti puhastamiseks kasutada aurupuhastit?

Ei, aurupuhasti, veepihusti, abrasiivsete toodete või metallkaabitsate kasutamine on keelatud. Kasutage pehmet lappi, sooja vett ja neutraalset pesuvahendit.

Kust leida oma õhupuhastile varuosi?

Võtke ühendust Zanussi volitatud teeninduskeskusega. Kasutage ainult originaalvaruosi. Asenduslambid peavad vastama juhendis märgitud spetsifikatsioonidele.

Kuidas õhupuhasti pirni vahetada?

Ühendage seade vooluvõrgust lahti. Kasutage mitte teravat plastikust tööriista, et eemaldada pirni hajuti, sisestades selle sälkudesse. Asendage pirn uuega (4W, E14, 220-240V). Paigaldage hajuti tagasi.

Kas on võimalik kasutada õhupuhastit tsirkulatsioonirežiimil?

Jah, kui paigaldus ei võimalda välisõhu väljatõmmet, saate kasutada söefiltrit (ei kuulu komplekti) õhu tsirkuleerimiseks. Järgige filtri paigaldamiseks paigaldusjuhendit.

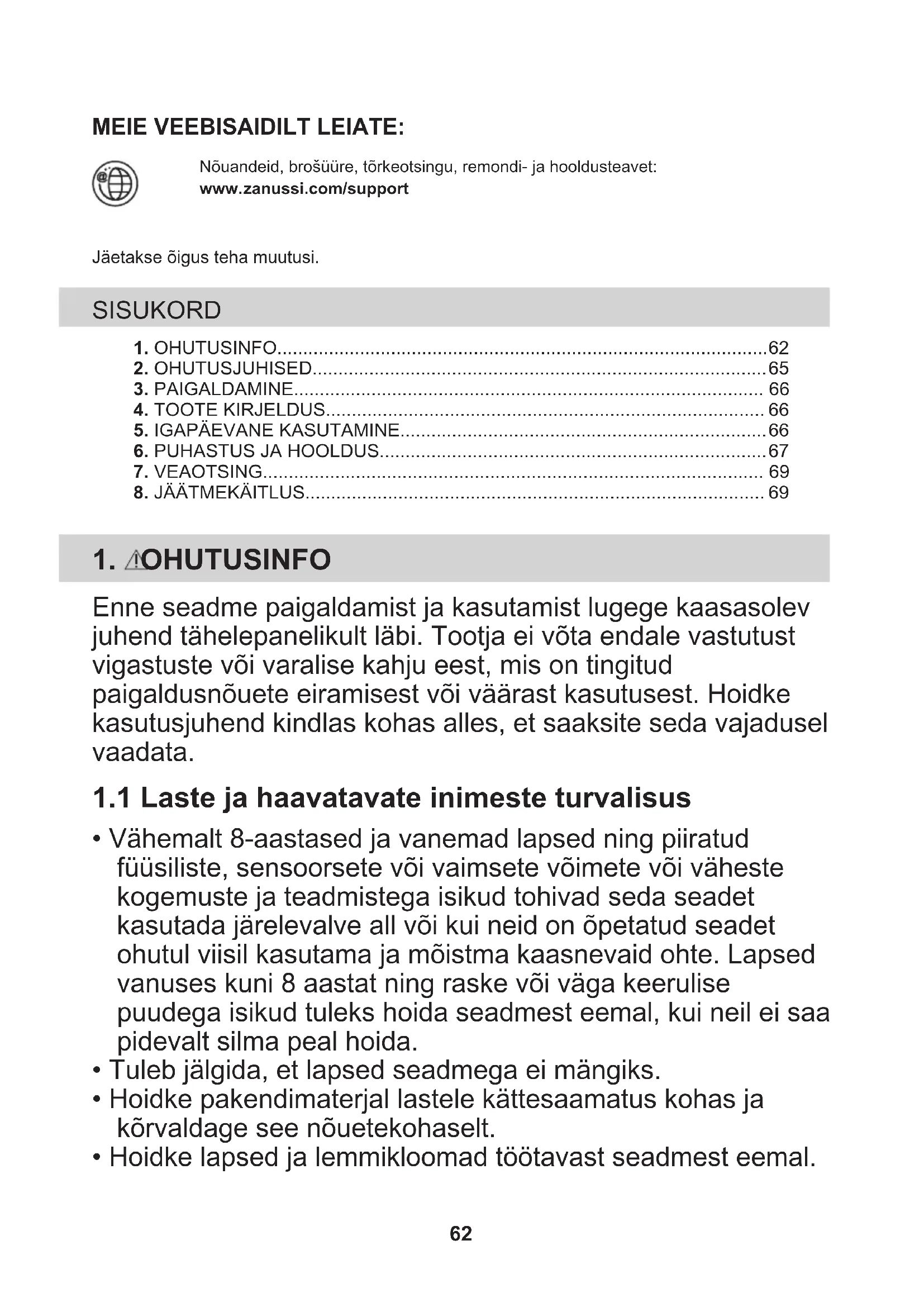

KASUTUSJUHEND ZFG215S ZANUSSI

Nouandeid, brosuure, törkeotsingu, remondi- ja hooldusteavet:

Jäetakse õigus teha muutusi.

SISUKORD

1. OHUTUSINFO 62
2. OHUTUSJUHISED 65 3. PAIGALDAMINE 66 4. TOOTE KIRJELDUS 66
3. IGAPÄEVANE KASUTAMINE 66 6. PUHASTUS JA HOOLDUS 67 7. VEAOTSING 69 8. JÄÄTMEKAITLUS 69

1. △OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärkasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida. - Tuleb jälgida, et lapsed seadmega ei mängiks. - Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt. - Hoidke lapsed ja lemmikloomad töötavast seadmest eemal.

• Lapsed ei tohi ilma järelevalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on mõeldud koduseks kasutamiseks pliidiplaatide, pliitide ja sarnaste toiduvalmistamisseadmete kohal.
• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.
• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormust.
• Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.
• ETTEVAATUST: Ligipääsetavad osad võivad toiduvalmistamisseadmetega kasutamisel kuumeneda.
• Kasutage ainult seadmega kaasas olevaid kinnituskruvisid, kui neid pole, kasutage paigaldusjuhendis soovitatud kruvisid. Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele. HOIATUS: Kui kruvisid või kinnitusseadet juhistekohaselt ei paigaldata, võib see kaasa tuua elektriga seotud ohu.
• Ärge kasutage seadme kinnitamiseks liime.
• Minimaalne vahekaugus pliidipinna (millele asetatakse nõud) ja seadme alumise külje vahel peab olema vähemalt 65 cm, kui seadme või pliidi paigaldusjuhendis ei ole öeldud teisiti.
• Õhu väljalaskmine peab vastama kohalike omavalitsuste eeskirjadele.
• Jälgige, et paigaldatavas ruumis oleks tagatud korralik ventilatsioon, mis takistaks sinna gaasi, muu kütuse või lahtise leegi põlemise tagajärjel tekkivate gaaside imbumist. Veenduge, et ventilatsiooniavad ei ole ummistunud ja seadmes kogunenud õhku ei juhita kanalisse, mida

kasutatakse muude seadmete (keskküttesüsteemid, termosifoonid, veesoojendid jne) suitsu ja auru ärajuhtimiseks.

• Kui seade töötab teiste seadmetega, ei tohiks ruumis tekkiv maksimaalne vaakum ületada 0,04 mbar.
• Kui toitejuhe on kahjustatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt.
• Kui juhtmekomplekt on kahjustatud, tuleb see asendada spetsiaalse juhtmekomplektiga, mis on saadaval tootjalt või tema volitatud hoolduskeskuselt.
• Kui seade on ühendatud otse toiteallikaga, peab elektriseade olema varustatud eraldusseadmega, mis võimaldab seadme kõigil poolustel vooluvõrgust lahti ühendada. Tuleb tagada täielik lahtiühendamine vastavalt ülepinge III kategoorias sätestatud tingimustele. Katkestusvahendid peavad olema juhtmestikuga ühendatud vastavalt juhtmete paigaldamise eeskirjadele. Vältige seadme all flambeerimist.
• Ärge kasutage ohtlike või plahvatusohtlike materjalide ja aurude eemaldamiseks.
• Pinnamaterjali kahjustumise ärahoidmiseks puhastage seadet regulaarselt.
• Ärge kasutage seadme pinna puhastamiseks aurupuhastit, veepihustit, tugevatoimelisi abrasiivseid puhastusvahendeid ega teravaid metallkaabitsaid. Kasutage ainult neutraalseid pesuaineid.
• Süttimisohu vältimiseks puhastage rasvafiltreid regulaarselt (vähemalt iga 2 kuu järel) ja eemaldage seadmelt rasvasetted.
• Puhastage seadme sisemust lapiga.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Vigastuse, elektrilöögi, tulekahju, plahvatuse või seadme kahjustamise oht!

• Seadet tohib paigaldada ainult kvalifitseeritud tehnik.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid. Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinniseid jalanõusid.
• Enne seadme paigaldamist eemaldage kogu pakend, sildid ja kaitsekile.
• Ärge paigaldage õhu väljavoolu seinaõõnsusse, välja arvatud juhul, kui see on selleks otstarbeks mõeldud.

2.2 Elektrühendus

HOIATUS!

Tulekahju- ja elektrilöögi oht!

Kõik elektriühendused peab teostama kvalifitseeritud elektrik. - Kontrollige, kas andmeplaadil olevad elektrinõuded vastavad teie kohaliku vooluvõrgu näitajatele. Kui andmeplaadil ei ole trükitud sümbolit, tuleb see seade maandada. - Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa. Vältige elektrijuhtmete sassiminekut. - Ärge kasutage mitmikpistikuid ega pikenduskaableid. Kui seinakontakt logiseb, ärge pange sinna toitepistikut. - Seadet vooluvõrgust eemaldades ärge tõmmake toitekaablist. Võtke alati kinni pistikust. - Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada. Veenduge, et seade on õigesti paigaldatud. Lahtise ja sobimatu

elektrijuhtme kasutamisel võib seinakontakt üle kuumeneda.

Paigaldamisel jätke ühendamine kõige viimaseks. Veenduge, et pärast paigaldamist säilib juurdepääs elektrivarustusele.

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse või elektrilöögi oht!

See seade on ette nähtud ainult toidu valmistamiseks. Ärge kasutage seadet mitte ühelgi muul eesmärgil. - Ärge muutke seadme tehnilisi omadusi. - Ärge kasutage seadet märgade kätega ega veega kokku puutudes. - Kasutage ainult seadmega kaasnenud tarvikuid. - Toiduvalmistamisel jälgige, et leegid ega kuumad osad ei puutuks kokku rasva või õliga. - Ärge kasutage katmata elektrilisi reste. - Ärge kasutage seadet hoiupinnana. - Ärge kasutage suurendusklaase, binoklit ega sarnaseid optilisi seadmeid, et vaadata otse seadme valgustisse. Kui seade töötab koos teiste seadmetega, ei tohi maksimaalne tekitatud rõhk ületada 4 Pa (4x10-5 baari).

2.4 Teenused

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega. Kasutage ainult originaalvaruosi.
• Teave Selles seadmes olevate lampide ja eraldi muudetavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

2.5 Kõrvaldamine

HOIATUS!

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
• Eemaldage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Paigaldusjuhised

Täieliku ülevaate seadme paigaldamise kohta leiate iseseisvast paigaldusjuhendist.

4. TOOTE KIRJELDUS

4.1 Juhtpaneeli ülevaade

Funktsioon Kirjeldus

Valgustuse lüliti Valgustuse sisse ja välja lülitamiseks.

Ventilaatori pöörlemiskiiruse lüliti Ventilaatori pöörlemiskiiruse tasemete vahel lülitamiseks.

Indikaator Näitab, kui õhupuhasti töötab.

5. IGAPÄEVANE KASUTAMINE

5.1 Õhupuhasti kasutamine

Kontrollige soovitatavat kiirust vastavalt alltoodud tabelile.

1

Toidu kuumutamisel kaanatatud potiga.

2

Toidu valmistamisel kaanetatud pottidega mitmel keedualal või põletil, õrn praadimine.

3

Keetmine ja suuremate koguste praadimine ilma kaaneta, toiduvalmistamine mitmel keedualal või põletil.

Soovitatav on jätta pärast küpsetamist õhupuhasti tööle ligikaudu 15 minutiks.

Õhupuhasti kasutamiseks:

Seadke ventilaatorikiiruse lüliti ühele kiirusastmetest.

Õhupuhasti hakkab tööle. Vajadusel muutke kiirust, nihutades lülitit.

Õhupuhasti valgusti on teistest funktsioonidest sõltumatu. Keeduala kasutage valgustuse lülit

Seadme väljalülitamiseks liigutage ventilaatorikiiruse lüliti asendisse 0.

6. PUHASTUS JA HOOLDUS

6.1 Märkused puhastamise kohta

Puhastusvahendid

Ärge kasutage abrasiivseid vahendeid ega harju.

Puhastage seadme pinda pehme lapi, sooja vee ning pehmetoimelise pesuvahendiga.

Pärast toiduvalmistamist on mõned seadmeosad kuumad. Plekkide vältimiseks laske seadmel enne puhastamist jahtuda; kuivatage seda puhta lapi või köögipaberiga.

Plekkide eemaldamiseks kasutage pehmetoimelist puhastusvahendit.

Nii seadet kui rasvafiltrit tuleks põhjalikumalt puhastada kord kuus. Puhastage hoolikalt seadme sisemus ja rasvafiltrid rasvast. Toidujääkide kogunemine võib kaasa tuua süttimise.

Rasvafiltreid võib pesta ka nõudepesumasinas.

Söefiltri küllastumisaeg muutub sõltuvalt toiduvalmistamise tüübist ja rasvafiltri puhastamise regulaarsusest. Aktiveeritud söefilter ei ole pestav, seda ei saa regenereerida ning see tuleb uue vastu välja vahetada iga 4/6 kuu tagant või väga intensiivse kasutamise korral tihedamini.

6.2 Rasvafiltri puhastamine

Filtrite paigaldamisel on vastaspooltel kasutatud klambreid ja tihvte.

Filtri puhastamiseks:

1. Vajutage kinnitusklambri hoidikut, mis asub filtripaneelil õhupuhasti all.

1. Kallutage filtri esiosa kergelt allapoole, seejärel tõmmake. Korrake kahte esimest toimingut kõigi filtrite puhul.
2. Puhastage filtrid nõudepesumasinas või mitteabrasiivse toimega pesuaines niisutatud käsnaga.

1. Filtrite taaspaigaldamiseks teostage kaks esimest toimingut vastupidises järjekorras.

Korrake samme kõigi filtrite puhul, kui see on asjakohane.

1. Eemaldage seadmelt rasvafiltrid. Vt selle peatüki jaotist „Rasvafiltri puhastamine".

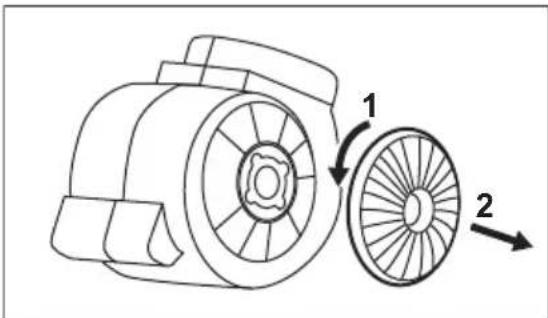

2. Pöörake filtrit vastupäeva (1) ja tõmmake seejärel (2).

Filtrite taaspaigaldamiseks teostage toimingud vastupidises järjekorras.

Kindlasti tuleb filtrid välja vahetada vähemalt iga nelja kuu tagant.

6.4 Lambi vahetamine

HOIATUS!

Põletuse või elektrilöögi oht! Enne töötamist ühendage seade toitevõrgust lahti! Enne lambipirni puudutamist veenduge, et see on maha jahtunud.

HOIATUS!

Vigastusoht! Lambi asendamiseks kasutage kindaid.

Seadme kahjustamise oht! Ärge kasutage teravate servadega tööriistu!

Asendage läbipõlenud pirn vastavalt spetsifikatsioonidele:

Võimsus (W) 4

Pesa E14

Pinge (V) 220 - 240

Mõõdud (mm) 37 x 100 (läbimõõt ja pikkus)

ILCOS D kood (vastavalt

DRBB/F-4-220-240

IEC 61231 nõuetele)

E14-37/100

Lambi asendamiseks:

1. Lambi kattel on mõlemal küljel kaks pilu (1). Kasutage lamedaid, mitteteravaid plaatidest tööriistu. Eemaldage seadmelt ettevaatlikult lambi kate (2).
2. Asendage lambipirn uuega.
3. Paigaldage lambi kate.

7. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Mida teha, kui...

Problem Vöimalik põhjus Lahendus
Seade ei käivitu. Seade ei ole vooluvörku ühendatud või on ühendatud valesti.	Kontrollige, kas seade on ðigesti vooluvörku ühendatud.
Seade ei käivitu. Kaitse on vallandunud. Tehke kindlaks, kas törke põhjustas
	kaitse. Kui kaitse korduvalt uesti vallandub, võtke ühendust elektrik-uga.
Lamp ei põle. Valgusti on rikkis. Asendage lamp. Vt peatükki "Pu-hastus ja hooldus".
Seade ei ima aure piisavalt hösti. Valitud mootorikiirus ei vasta tekki-vale auruhulgale.	Muutke mootorikiirust.

8. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud

seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.
