ZHC 94 X - Liesituuletin ZANUSSI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Koristeellinen liesituuletin
Merkki	Zanussi
Malli	ZHC 94 X
Mitat (L x S x K)	90 cm x 50 cm x 60 cm
Paino	12 kg
Virransyöttö	220-240 V, 50 Hz
Moottorin teho	200 W
Ilmanvirtaus	600 m³/h
Melutaso	65 dB
Ohjaustyyppi	Mekaaniset painikkeet
Valaistus	2 x LED
Suodatin	Alumiininen rasvasuodatin, hiilisuodatin valinnainen
Toiminnot	Poisto, kierto
Huolto ja puhdistus	Suodattimien säännöllinen puhdistus; pinta puhdistetaan pehmeällä liinalla
Turvallisuus	Lamppujen suojaus
Varaosat	Suodattimet, lamput, moottori saatavilla
Yleiset tiedot	Käyttöohje saatavilla verkossa

Usein kysytyt kysymykset - ZHC 94 X ZANUSSI

Miten Zanussi ZHC 94 X -liesituuletin asennetaan?

Asennus on annettava ammattilaisen tehtäväksi. Noudata vähimmäisetäisyyksiä keittotason yläpuolella (65 cm sähköliesi, 75 cm kaasuliesi). Kiinnitä se tukevasti seinään tai kaapin alle.

Miten rasvasuodattimet puhdistetaan?

Alumiinisuodattimet voidaan pestä astianpesukoneessa tai käsin saippuavedellä. Anna niiden kuivua ennen takaisin asettamista. Puhdista ne joka kuukausi.

Tarvitaanko tähän liesituulettimeen hiilisuodatin?

Kiertotilassa kyllä. Hiilisuodatin on valinnainen ja se vaihdetaan 3-6 kuukauden välein. Poistotilassa sitä ei tarvita.

Miten LED-lamput vaihdetaan?

Irrota liesituuletin verkkovirrasta. Poista valaisimen diffuusori napsauttamalla tai ruuvaamalla irti. Vaihda LED samantyyppiseen ja -tehoiseen lamppuun (2 x LED).

Mitä tehdä, jos liesituuletin ei toimi?

Tarkista sähkönsyöttö, sulake tai katkaisija. Varmista, ettei takaiskuventtiili ole tukossa. Jos moottori on äänetön, ota yhteyttä huoltopalveluun.

Mikä on liesituulettimen äänitaso?

Melutaso on noin 65 dB maksiminopeudella, mikä vastaa normaalia keskustelua.

Voiko liesituuletinta käyttää kiertotilassa ilman ulkoista poistoa?

Kyllä, liesituuletin voi toimia kiertotilassa. On asennettava aktiivihiilisuodatin. Ilma suodatetaan ja palautetaan keittiöön.

Miten poistonopeus säädetään?

Käytä mekaanisia painikkeita: yleensä 3 nopeutta. Nopeus 1 hellävaraiseen kypsennykseen, nopeus 3 voimakkaisiin hajuihin.

Mistä löydän käyttöohjeen?

Käyttöohje on ladattavissa ilmaiseksi PDF-muodossa notice-facile.com-sivustolta. Voit myös pyytää sen sähköpostitse.

Miten liesituulettimen ulkopinta huolletaan?

Puhdista pinta säännöllisesti kostealla liinalla ja miedolla pesuaineella. Älä käytä hankaavia tuotteita, jotka naarmuttavat ruostumatonta terästä.

KÄYTTÖOHJE ZHC 94 X ZANUSSI

Noudata tämän käyttöoppaan ohjeita huolellisesti, jotta liesituuletin pysyy kunnossa ja pystyt parhaiten hyödyntämään sen toimintaominaisuksia.

SISÄLLYSLUETTELO

OHJEITA JA SUOSITUKSIA 38

TEKNISET TIEDOT 39

ASENNUS 40

KÄYTTÖ 42

HUOLTO 43

ASENNUS

• Valmistaja ei vastaa vääränlaisesta tai muun kuin ammattimiehen tekemästä asennuksesta aiheutuneista vahingoista.
• Minimiturvaetäisyys keittotason ja liesituulettimen välillä on 650 mm.
• Tarkista, että verkkojännite vastaa liesituulettimen sisällä olevassa arvokilvessä mainittua jännitettä.
• Luokan I laitteissa on varmistettava, että kodin sähköjärjestelmä takaa oikean maadoituksen.
• Liitä liesituuletin poistoon putkella, jonka läpimitta on 120 mm tai suurempi. Putken täytyy kulkea lyhintä mahdollista reittiä.
• Älä liitä liesituuletinta palamisesta aiheutuvan savun poistoputkeen (lämmityslaitteen, takan, tms).
• Jos samassa tilassa käytetään sekä liesituuletinta että muulla kuin sähköenergialla toimivia laitteita (esimerkiksi kaasulaitteita) tilassa on oltava riittävä tuuletus. Jos keittiössä ei ole riittävää tuuletusta, puhtaan ilman saannin takaamiseksi on tehtävä aukko ulos.

KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön käryn poistamiseen.
• Älä käytä sitä muuhun tarkoitukseen.
• Älä pidä korkeita liekkejä tuulettimen alla kun se on toiminnassa.
• Säädä liekki aina siten, että se ei tule kattilan pohjan yli.
• Vartioi öljypaistolaitteita niiden käytön aikana: kuuma öljy saattaa syttyä palamaan.
• Lapset tai henkilöt, jotka eivät osaa käyttää liesituuletinta, eivät saa käyttää sitä.

HUOLTO

• Liesituuletin täytyy kytkeä irti sähköverkosta irrottamalla pistoke tai sulkemalla pääkytkin ennen minkään huoltotoimenpiteen aloittamista.
• Suorita suodattimien huolto huolellisesti suositelluin aikavälein.
• Liesituulettimen pinnat pidetään puhtaina pyyhkimällä ne kostealla liinalla ja neutraalilla nestemäisellä pesuaineella.

Viite Määrä Tuotteet osat

1 1 Liesituulettimen runko, johon kuuluvat: Kytkimet, valo, tuuletusryhmä, suodattimet
2 1 Teleskooppihormi, johon kuuluvat:
2.1 1 Ylähormi
2.2 1 Alahormi
9 1 Kavennusosa ∅ 150-200 mm
14.1 2 Ilmanpoistoliitoksen jatko-osa
15 1 Ilmanpoistoliitos

Viite Määrä Asennusosat

7.2.1 2 Ylähormin kiinnitystuet
7.3 1 Liitoksen tuki
11 6 Ruuviankkurit
12a 6 Ruuvit 4,2 x 44,4
12c 6 Ruuvit 2,9 x 9,5

Määrä Asiakirjat

1 Käyttöopas
1 Takuu

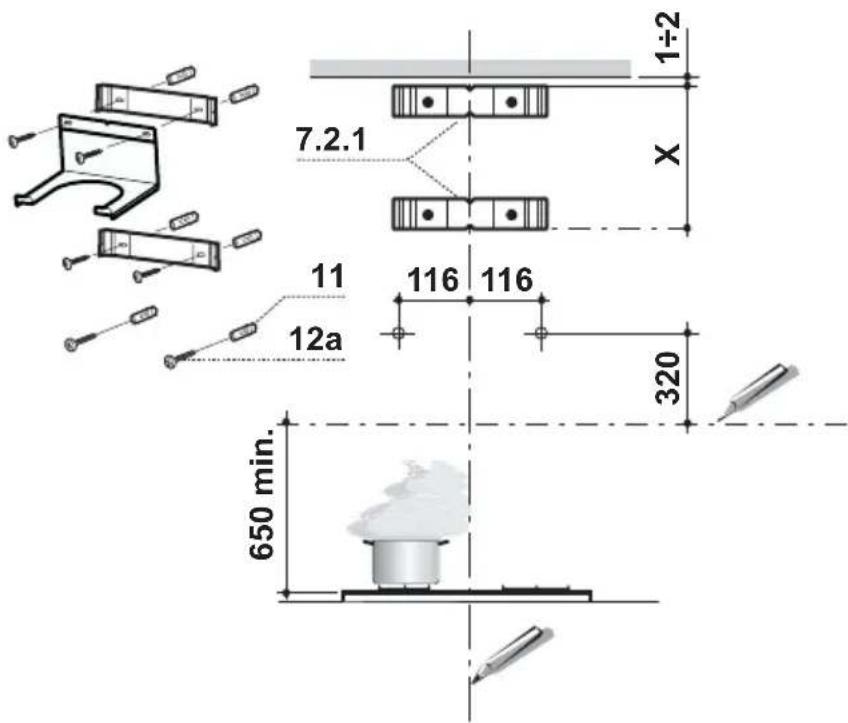

Seinän poraaminen ja tukien kiinnittäminen

Merkitse seinään:

• Liesituulettimen asennuskohdan keskelle pystysuora viiva kattoon tai ylärajaan saakka.
• Vaakasuora viiva vähintään 650 mm keittotason yläpuolelle.
• Aseta tuki 7.2.1 kuvan mukaisesti 1-2 mm katosta tai ylärajasta, kohdista sen keskus (merkit) viitelinjan kohdalle.
• Merkitse tuen reikien keskipisteet.
• Aseta tuki 7.2.1 kuvan mukaisesti ensimmäisen tuen alapuolelle, X mm: n etäisyydelle siitä (X = toimitetun ylähormin korkeus) ja kohdista sen keskus (merkit) viitelinjan kohdalle.
• Merkitse tuen reikien keskipisteet.
• Merkitse kuvan mukaisesti viitepiste 116 mm: n etäisyydelle pystysuorasta viitelinjasta ja 320 mm: n etäisyydelle vaakasuorasta viitelinjasta.
  • Toista toimenpide toiselle puolelle.
• Tee merkittyihin kohtiin reiät, ∅ 8 mm.
  • Laita ruuviankkurit 11 reikiin.
• Kiinnitä alempi tuki 7.2.1 toimitetuilla ruuveilla 12a (4,2 x 44,4).
• Kiinnitä ylempi tuki 7.2.1 ja liitoksen tuki 7.3 kahdella ruuvilla 12a (4,2 x 44,4).
• Ruuvaa kaksi ruuvia 12a (4,2 x 44,4) liesituulettimen kiinnitysreikiin, jätä 5-6 mm tilaa seinän ja ruuvin kannan väliin.

Liesituulettimen rungon asennus

• Kiristä kaksi ruuvia Vr liesituulettimen rungon kiinnityskohtiin ennen liesituulettimen kiinnittämistä.
• Kiinnitä liesituulettimen runko ruuveihin 12a.
  • Kiristä tuen ruuvit 12a.
• Tasapainota liesituulettimen runko ruuveilla Vr.

Liitännät

ILMAN POISTO IMUVERSIOSSA

Imuversion asentamiseksi liesituuletin liitetään poistoputkeen asentajan valinnan mukaan letkulla tai putkella, jonka läpimitta on 150 tai 120 mm.

• Jos käytät putkea ∅ 120 mm, laita liesituulettimen ulostuloaukkoon kavennusosa 9.
• Kiinnitä putki sopivilla puristimilla. Materiaali ei kuulu toimitukseen.
• Poista mahdolliset aktiivihilisuodattimet.

ILMAN POISTO SUODATUSVERSIOSSA

• Laita liitos 15 tukeen 7.3.
- Laita liitoksen 15 sivuille liitoksen jatko-osat 14.1.
- Varmista, että liitoksen jatko-osien 14.1 ulostulo on hormin aukkojen kohdalla sekä vaakasuorassa että pystysuorassa.
- Liitä liitos 15 liesituulettimen rungon ulostuloaukkoon asentajan valitseman putken tai letkun avulla, ∅ 150 tai 120 mm.
- Varmista, että aktiivihilisuodatin on paikallaan.

SÄHKÖLIITÄNTÄ

- Liitä liesituuletin sähköverkkoon asentamalla kaksinapainen kytkin, jonka kosketinten välit ovat ainakin 3 mm.

Hormin asennus

Ylähormi

• Levitä hieman sivujen reunoja, kiinnitä ne tukiin 7.2.1 ja sulje ne.
• Kiinnitä tukien reunat neljällä ruuvilla 12c (2,9 x 9,5).
• Varmista, että liitoksen jatko-osien ulostulo on hormin aukkojen kohdalla.

Alahormi

• Levitä hormin sivujen reunoja, kiinnitä ne ylähormin ja seinän väliin ja sulje ne.
• Kiinnitä alaosa reunoista liesituulettimeen kahdella toimitetulla ruuvilla 12c (2,9 x 9,5).

KÄYTTÖ

Kytkinpaneeli

L Valot Sytyttää ja sammuttaa valot

S Led Moottorin käynnistymisen led

V1 Moottori Käynnistää ja sammuttaa imumoottorin miniminopeudella, soveltuu jatkuvaan, erityisen hiljaiseen ilmanvaihtoon, kun käryä on vähän

V2 Nopeus Keskitason nopeus, soveltuu tavalliseen käyttöön mainion käsitellyn ilman virtauksen ja melun suhteen ansiosta

V3 Nopeus Suurin nopeus, soveltuu käyttöön kun käryä on paljon, myös pitkäaikaiseen käyttöön.

Rasvasuodattimet

ITSEKANNATTAVIEN METALLISTEN RASVASUODATTIMIEN PUHDISTAMINEN

- Voidaan pestä myös astianpesukoneessa. Suodattimet täytyy pestä noin kahden käyttökuukauden kuluttua tai useammin, jos laitetta käytetään paljon.

- Irrota suodattimet yksi kerrallaan työntämällä niitä yksikön takaosaan päin ja vetämällä samalla alas.

- Pese suodattimet, mutta vältä niiden taipumista, ja anna niiden kuivua ennen kuin laitat ne takaisin paikoilleen.

- Laita ne paikoilleen niin, että kahva on näkyvissä olevan ulkoreunan puolella.

Hajusuodatin (suodatusversio)

AKTIIVIHIILIHAJUSUODATTIMEN VAIHTAMINEN

- Suodatinta ei voi pestä eikä uudistaa, se on vaihdettava joka neljäs kuukausi tai useammin, jos laitetta käytetään paljon.

- Poista metalliset rasvasuodattimet.

- Irrota käytetty aktiivihilisuodatin sen koukuista.

• Laita uusi suodatin paikalleen koukkuihin.

• Laita rasvasuodattimet takaisin paikoilleen.

• Poista ruuvi, joka pitää lampun suojusta kiinni.
• Ruuvaa lamppu irti ja vaihda se uuteen samanlaiseen.
  • Laita lampun suojus takaisin paikalleen.

Tämä laite täyttää seuraavat eurooppalaiset sähköturvallisuusvaatimukset: pienjännitedirektiivi 73/23/ETY, sähkömagneettista yhteensopivuutta koskeva direktiivi 89/336/ETY sekä EC-merkintää koskeva direktiivi 93/68/ETY.
