Τύπος προϊόντος	Διακοσμητικός απορροφητήρας
Μάρκα	Zanussi
Μοντέλο	ZHC 94 X
Διαστάσεις (Μ x Β x Υ)	90 cm x 50 cm x 60 cm
Βάρος	12 kg
Παροχή ρεύματος	220-240 V, 50 Hz
Ισχύς κινητήρα	200 W
Παροχή αέρα	600 m³/h
Επίπεδο θορύβου	65 dB
Τύπος ελέγχου	Μηχανικά κουμπιά
Φωτισμός	2 x LED
Φίλτρο	Φίλτρο λίπους αλουμινίου, προαιρετικό φίλτρο άνθρακα
Λειτουργίες	Απαγωγή, ανακύκλωση
Συντήρηση και καθαρισμός	Τακτικός καθαρισμός φίλτρων; επιφάνεια καθαρίζεται με μαλακό πανί
Ασφάλεια	Προστασία λαμπτήρων
Ανταλλακτικά	Διαθέσιμα φίλτρα, λαμπτήρες, κινητήρας
Γενικές πληροφορίες	Οδηγίες χρήσης διαθέσιμες online

Συχνές ερωτήσεις - ZHC 94 X ZANUSSI

Πώς να εγκαταστήσετε τον απορροφητήρα Zanussi ZHC 94 X;

Η εγκατάσταση πρέπει να γίνει από επαγγελματία. Τηρείτε τις ελάχιστες αποστάσεις από την εστία μαγειρέματος (65 cm για ηλεκτρική κουζίνα, 75 cm για κουζίνα γκαζιού). Στερεώστε την γερά στον τοίχο ή κάτω από ένα ντουλάπι.

Πώς να καθαρίσετε τα φίλτρα λίπους;

Τα φίλτρα αλουμινίου καθαρίζονται στο πλυντήριο πιάτων ή στο χέρι με σαπουνόνερο. Αφήστε τα να στεγνώσουν πριν τα τοποθετήσετε ξανά. Καθαρίζετέ τα κάθε μήνα.

Χρειάζεται φίλτρο άνθρακα για αυτόν τον απορροφητήρα;

Σε λειτουργία ανακύκλωσης, ναι. Το φίλτρο άνθρακα είναι προαιρετικό και αλλάζει κάθε 3 έως 6 μήνες. Σε λειτουργία απαγωγής, δεν είναι απαραίτητο.

Πώς να αλλάξετε τους λαμπτήρες LED;

Αποσυνδέστε τον απορροφητήρα. Αφαιρέστε τον διαχύτη φωτός αποσπώντας τον ή ξεβιδώνοντάς τον. Αντικαταστήστε το LED με λαμπτήρα ίδιου τύπου και ισχύος (2 x LED).

Τι να κάνετε αν ο απορροφητήρας δεν λειτουργεί;

Ελέγξτε την ηλεκτρική τροφοδοσία, την ασφάλεια ή τον διακόπτη. Βεβαιωθείτε ότι η βαλβίδα αντεπιστροφής δεν είναι μπλοκαρισμένη. Εάν ο κινητήρας είναι σιωπηλός, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

Ποια είναι η ηχητική ισχύς του απορροφητήρα;

Το επίπεδο θορύβου είναι περίπου 65 dB στη μέγιστη ταχύτητα, που αντιστοιχεί σε κανονική συνομιλία.

Μπορεί να χρησιμοποιηθεί ο απορροφητήρας σε λειτουργία ανακύκλωσης χωρίς εξωτερική έξοδο;

Ναι, ο απορροφητήρας μπορεί να λειτουργήσει με ανακύκλωση. Πρέπει να εγκαταστήσετε ένα φίλτρο ενεργού άνθρακα. Ο αέρας φιλτράρεται και επιστρέφεται στην κουζίνα.

Πώς να ρυθμίσετε την ταχύτητα απαγωγής;

Χρησιμοποιήστε τα μηχανικά κουμπιά: συνήθως 3 ταχύτητες. Η ταχύτητα 1 για ήπιο μαγείρεμα, η ταχύτητα 3 για έντονες οσμές.

Πού να βρείτε τις οδηγίες χρήσης;

Οι οδηγίες είναι διαθέσιμες δωρεάν σε λήψη PDF στον ιστότοπο notice-facile.com. Μπορείτε επίσης να τις ζητήσετε μέσω email.

Πώς να συντηρήσετε το εξωτερικό του απορροφητήρα;

Καθαρίζετε τακτικά την επιφάνεια με ένα υγρό πανί και ένα ήπιο απορρυπαντικό. Μην χρησιμοποιείτε λειαντικά προϊόντα που γρατσουνίζουν τον ανοξείδωτο χάλυβα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ZHC 94 X ZANUSSI

Εάν ακολουθήσετε τις οδηγίες που περιέχονταισεαυτότοβιβλίοοδηγιών, η συσκευή σας θα σας παρέχει συνεχή υψηλή απόδοση και θα παραμείνει αποδοτική για πολλά χρόνια.

ПЕРИЕХОМЕНА

ΥΠΟΔΕΙΞΕΙΣ ΚΑΙ ΣΥΜΒΟΥΛΕΣ	54
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ	55
ΕΓΚΑΤΑΣΤΑΣΗ	56
ΧΡΗΣΗ	58
ΣΥΝΤΗΡΗΣΗ	59

ΥΠΟΔΕΙΞΕΙΣ ΚΑΙ ΣΥΜΒΟΥΛΕΣ

ΕΓΚΑΤΑΣΤΑΣΗ

- Ο κατασκευαστής αποποιείται κάθε ευθύνης για ζημία που οφείλεται σε λάθος εγκατάσταση ή σε εγκατάσταση μη σύμφωνη με τους ισχύοντες κανονισμούς.

- Η ελάχιστη απόσταση ασφαλείας μεταξύ του πάνω μέρους της κουζίνας και του απορροφητήρα πρέπει να είναι 650 mm.

- Βεβαιωθείτε ότι η τάση του δικτύου είναι αντίστοιχη με την τάση που αναφέρεται στην πινακίδα που βρίσκεται στο εσωτερικό του απο

- Για τις συσκευές Κλάσης I (Class I) ελέγξτε ότι η παροχή ρεύματος εξασφαλίζει επαρκή γείωση.

- Συνδέστε τον εξαγωγέα και την καμινάδα εξαγωγής με έναν σωλήνα ελάχιστης διαμέτρου 120mm. Η διαδρομή του σωλήνα θα πρέπει να είναι όσο το δυνατόν πιο σύντομη. Μη συνδέστε τον απορροφητήρα με αγωγούς εξαέρωσης που προορίζονται για αέρια καύσης (λέβητες, τζάκια, κλπ.).

- Στην περίπτωση που στον ίδιο χώρο χρησιμοποιούνται ο απορροφητήρας μαζί με άλλες συσκευές που δε λειτουργούν με ηλεκτρική ενέργεια (για παράδειγμα συσκευές που λειτουργούν με υγραέριο), πρέπει να αερίζετε επαρκώς το χώρο, ώστε με αυτό τον τρόπο να αποφεύγετε την επιστροφή των αερίων εξαέρωσης. Η κουζίνα θα πρέπει να έχει άνοιγμα που να επικοινωνεί άμεσα με το εξωτερικό περιβάλλον ώστε να επιτυγχάνεται η είσοδος καθαρού

ΧΡΗΣΗ

• Ο απορροφητήρα σχεδιάστηκε αποκλειστικά για οικιακή χρήση ώστε να εξαφανίζει τις μυρωδιές της κουζίνας.

- Ποτέ μην χρησιμοποιείτε τον απορροφητήρα για χρήση άλλη από αυτή που έχει σχεδιαστεί.

- Μην τοποθετείτε εστίες φλόγας κάτω από τον απορροφητήρα.

- Ρυθμίστε την ένταση της φωτιάς ώστε να καλύπτει την κάτω επιφάνια του μαγειρικού σκεύους και να μην φτάνει στα πλαϊνά του μέρη.

- Ελέγχετε τις φρυτέζες όταν τις χρησιμοποιείτε: το ζεστό λάδι μπορεί να πάρει φωτιά.

- Ο απορροφητήρας δεν θα πρέπει να χρησιμοποιείται από παιδιά και πρόσωπα που δεν γνωρίζουν τη σωστή του χρήση.

- Πριν προχωρήσετε σε οποιαδήποτε διεργασία καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή βγάζοντας την πρίζα ή κλείνοντας το γενικό διακόπτη.

- Καθαρίστε ή αντικαταστήστε τα φίλτρα μετά την καθορισμένη περίοδο αλλαγής.

- Καθαρίστε τον απορροφητήρα χρησιμοποιώντας ένα υγρό πανί και ένα ουδέτερο υγρό απορρυπαντικό.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Διαστάσεις

Μέρη του απορροφητήρα

Αρ	Ποσοτ. Μέρη απορροφητήρα
1	1	Κύριο μέρος απορροφητήρα με: Χειριστήρια, λάμπα, σωλήνα εξαγωγής, φίλτρα
2	1	Τηλεσκοπική καμινάδα
2.1	1	Πάνω τμήμα
2.2	1	Κάτω τμήμα
9	1	Φλάντζα μείωσθής 50-120 mm
14.1	2 Σύνδεση προέκτασης σωλήνα εξαγωγής αέρα
15 1	Σύνδεση	σωλήνα εξαγωγής αέρα
Αρ	Ποσοτ. Εξαρτήματα εγκατάστασης
7.2.1	2	Υποστηρίγματα του πάνω τμήματος της καμινάδας
7.3 1	Στήριγμα σ ω λή ν α εξ α γ ω γής
11	6	Υποδοχές βιδών (σφήνες)
12a	6	Βίδες 4,2 χ 44.4
12c	6	Βίδες 2,9 χ 9,5
Ποσοτ. Έγραφα
	1 Οδηγίες χρήσεως
	1 Εγγύηση

ΕΓΚΑΤΑΣΤΑΣΗ

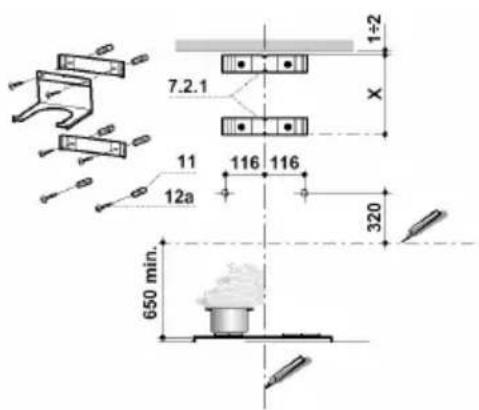

Τρύπημα τοίχου και αρμολόγηση μεταλλικών στηριγμάτων

Μαρκάρισμα το υ το ί χου

• Χαράξτε στον τοίχο μία κάθετη γραμμή ως το ταβάνι, στο κέντρο της περιοχής που προβλέπεται για την αρμολόγηση του απορροφητήρα.
  • Σχεδιάστε μία οριζόντια γραμμή στα 650mm πάνω από την εστία.
• Ακουμπήστε, όπως φαίνεται, το στήριγμα 7.2.1 στον τοίχο σε απόσταση 1-2 mm από το ταβάνι ή το ανώτερο σημείο, ευθυγραμμίζοντας το κέντρο του (εγκοπή) με την κάθετη γραμμή αναφοράς.
  • Σημειώστε στον τοίχο τα κέντρα των δύο οπών του στηρίγματος.
• Βάλτε το στήριγμα 7.2.1 στον τοίχο, όπως φαίνεται, σε μία απόσταση Χ ππ κάτω από το πρώτο στήριγμα (Χ= το ύψος του πάνω μέρους της καμινάδα) ευθυγραμμίζοντας το κέντρο του (εγκοπή) με την κάθετη γραμμή.
  • Σημειώστε στον τοίχο τα κέντρα των οπών του στηρίγματος.
• Σημειώστε ένα σημείο αναφοράς όπως φαίνεται, στα 116mm από την κάθετη γραμμή και 320 mm πάνω από την οριζόντια.
• Επαναλάβετε την διαδικασία στην άλλη πλευρά.
  • Με ένα τρυπάνι ∅ 8 mm τρυπήστε όλα τα σημειωμένα σημεία.
  • Τοποθετήστε τις υποδογές βιδών (σφήνες) 11 στις τρύπες.
  • Στερεώστε το κάτω στήριγμα 7.2.1 χρησιμοποιώντας τις βίδες 12a (4,2 X 44,4).
• Στερεώστε το πάνω στήριγμα 7.2.1 και το στήριγμα του σωλήνα εξαγωγής 7.3 μαζί, χρησιμοποιώντας τις 2 βίδες 12a (4.2 X 44.4).
• Εισάγετε τις δύο βίδες 12a (4,2 X 44,4) στις οπές σταθεροποίησης του κυρίως σώματος του απορροφητήρας αφήνοντας ένα κενό 5-6 mm μεταξύ του τοίχου και του κεφαλιού τις βίδας.

Αρμολόγηση του κυρίως μέρους του απορροφητήρα

• Ρυθμίστε τις δύο βίδες Vr που βρίσκονται στα σημεία ανάρτησης του απορροφητήρα.

• Αναρτήστε το κύριο μέρος του απορροφητήρα στις βίδες 12a.

• Σφίξτε τις βίδες στήριάμα.

- Ρυθμίστε τις βίδες Vr για να σταθεροποιήσετε τον απορροφητήρα.

Συνδέσεις Σύστημα λειτουργίας αναρρόφησης αέρα

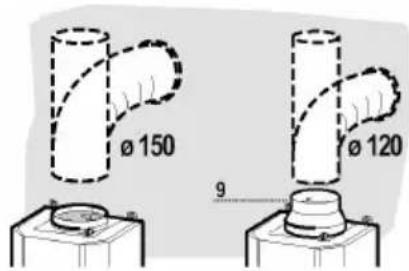

Όταν κάνετε την εγκατάσταση για την λειτουργία αναρρόφησης συνδέστε τον απορροφητήρα με εξωτερικούς σωλήνες μέσω ενός άκαμπτου ή εύκαμπτου σωλήνα ∅ 120 ή 150 mm, του οποίου η επιλογή γίνεται από το προσωπικό που κάνει την εγκατάσταση.

• Για εγκατάσταση με σωλήνα ∅ 120, πρέπει να βάλετε τη φλάντζα μείωσης 9 στην έξοδο του απορροφητήρα.

- Συνδέστε την έξοδο του αέρα στον εξωτερικό σωλήνα με τον άκαμπτο ή εύκαμπτο σωλήνα με τους κατάλληλους σφιγκτήρες (δεν παρέχονται με την συσκευή).

• Βγάλτε τα φίλτρα ενεργού άνθρακα που ίσως υπάρχουν.

Σύστημα λειτουργίας ανακύκλωσης αέρα

• Τοποθετήστε την σύνδεσιβ5 στο στήριγμα το υ σ ω λ ή ν α ε ξ α γ ω γ ή ζ 7.3

• Τοποθετήστε τις συνδέσεις προέκτασημ.1 παραπλεύρως της σύνδεσης 15.

- Σιγουρευτείτε ότι οι έξοδοι των συνδέσεων προέκτασης 14.1, είναι οριζόντια και κάθετα ευθυγραμμισμένες με τις εξόδους της καμινάδας.

- Συνδέστε την σύνδεση του σωλήνα εξαγωγής αέρα 15 στην έξοδο του κυρίως μέρους του απορροφητήρα χρησιμοποιώντας έναν εύκαμπτο ή άκαμπτο σωλήνα ∅ 120 ή 150, η επιλογή του σωλήνα είναι απόφαση αυτού που κάνει την εγκατάσταση.

• Βεβαιωθείτε ότι τα φίλτρα ενεργού άνθρακα έχουν τοποθετηθεί.

Ηλεκτρική σύνδεση

- Συνδέστε τον απορροφητήρα στο δίκτυο τοποθετώντας ένα διπολικό διακόπτη με άνοιγμα των επαφών τουλάχιστο 3 mm.

Σύνδεση της καμινάδας

Πάνω τμήμα καμινάδας

• Ελαφρώς ανοίξτε τις δύο πλευρές του πάνω μέρους της καμινάδας και στερεώστε το στα στηρίγματα 7.2.1, βεβαιωθείτε ότι έχει καθίσει καλά.
• Βιδώστε τις πλευρές στα στηρίγματα χρησιμοποιώντας τις 4 βίδες 12c (2,9 χ 9,5).
• Βεβαιωθείτε ότι οι έξοδοι των προεκτάσεων είναι ευθυγραμμισμένες με τα ανοίγματα στην καμινάδα.

Κάτω τμήμα καμινάδας

• Ελαφρώς ανοίξτετις δύοπλευρές καιστερεώστετις μεταξύ του πάνω μέρους της καμινάδας και του τοίχου, βεβαιωθείτε ότι έχουν καθίσει καλά.
• Τοποθετήστε το κάτω μέρος πλευρικά του κυρίως σώματος του απορροφητήρα χρησιμοποιώντας τις 2 βίδες 12c (2,9 χ 9,5).

ΧΡΗΣΗ

Πίνακας ελέγχου

L	Φωτισμός	Ανάβει και σβήνει το σύστημα φωτισμού
S	Λυχνία	Λυχνία λειτουργίας
V1	Κινητήρας	Ανάβει και σβήνει τον κινητήρα στην πρώτη ταχύτητα, κατάλληλη για συνεχή αλλαγή αέρα, ιδιαίτερα αθόρυβη, όταν υπάρχουν λίγοι ατμοί.
V2	Ταχύτητα	Δεύτερη ταχύτητα, κατάλληλη για τις περισσότερες συνθήκες μαγειρέματος, αν λάβουμε υπόψη την τέλεια αναλογία αλλαγής αέρα και επίπεδο θορύβου.
V3	Εντατικό	Τρίτη ταχύτητα, κατάλληλη για να αντιμετωπίσει πολλούς ατμούς από μαγείρεμα ακόμα και για μεγάλα χρονικά διαστήματα.

ΣΥΝΤΗΡΗΣΗ

Καθαρισμός μεταλλικών φίλτρων λίπους

• Πρέπει να πλένετε αυτά τα φίλτρα το πολύ κάθε δύο μήνες ή πιο συχνά ανάλογα από τη χρήση. Επίσης μπορούν να πλυθούν στο πλυντήριο πιάτων.

- Αφαιρέστε τα φίλτρα ένα-ένα πατώντας τα προς τα πίσω και κάτω.

• Πλύνετε τα φίλτρα προσέχοντας να μην τα λυγίσετε. Αφήστε τα να στεγνώσουν πριν τα ζανατοποθετήσετε.

- Όταν τοποθετήσετε ξανά τα φίλτρα σιγουρευτείτε η λαβή να είναι ορατή από τη έξω πλευρά.

Φίλτρο ενεργού άνθρακα (για τη λειτουργία ανακύκλωσης αέρα)

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΦΙΛΤΡΟΥ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ

• Τα φίλτρα ενεργού άνθρακα δεν πλένονται, δεν ανακυκλώνονται και αντικαθιστώνται κάθε 4 μήνες ή πιο συχνά αν η συσκευή χρησιμοποιείται πολύ.

• Αφαιρέστε τα φίλτρα λίπους

- Αφαιρέστε τα κορεσμένα φίλτρα ενεργού άνθρακα ελευθερώνοντας το κούμπωμα.

• Τοποθετήστε τα νέα φίλτρα στη θέση τους.

• Αντικαταστήστε τα μεταλλικά φίλτρα.

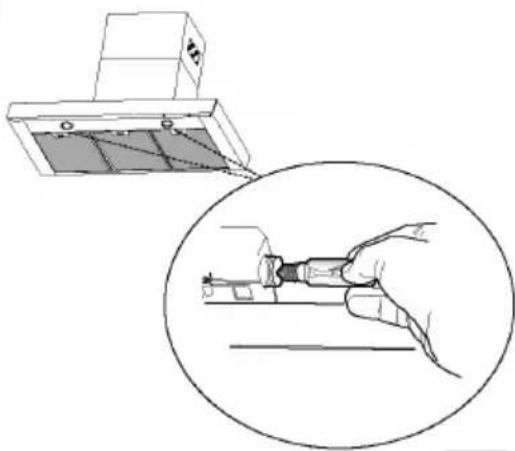

• Αφαιρέστε το βιδωτό μεταλλικό στήριγμα της λάμπας.

- Βγάλτε την λάμπα και αντικαταστήστε την με άλλη ιδίου τύπου.

• Τοποθετήστε πάλι το στήριγμα της λάμπας.

Η συσκευή αυτή είναι σύμφωνη με τους κανονισμούς της Ευρωπαϊκής Ένωσης περί χαμηλής τάσης, Οδηγία ΕΕС 73/23 για την ηλεκτρική ασφάλεια, και με τους ακόλουθους Ευρωπαϊκούς κανονισμούς: Οδηγία ΕΕС 89/336 περί ηλεκτρομαγνητικής συμβατότητας και Οδηγία ΕΕС 93/68 περί της ένδειξης ΕΕ.
