Type de produit	Hotte décorative
Marque	Zanussi
Modèle	ZHC 94 X
Dimensions (L x P x H)	90 cm x 50 cm x 60 cm
Poids	12 kg
Alimentation	220-240 V, 50 Hz
Puissance moteur	200 W
Débit d'air	600 m³/h
Niveau sonore	65 dB
Type de contrôle	Boutons mécaniques
Éclairage	2 x LED
Filtre	Filtre à graisse en aluminium, filtre à charbon optionnel
Fonctions	Extraction, recyclage
Entretien et nettoyage	Nettoyage régulier des filtres ; surface nettoyée avec un chiffon doux
Sécurité	Protection des lampes
Pièces détachées	Filtres, lampes, moteur disponibles
Informations générales	Notice d'utilisation disponible en ligne

FOIRE AUX QUESTIONS - ZHC 94 X ZANUSSI

Comment installer la hotte Zanussi ZHC 94 X ?

L'installation doit être effectuée par un professionnel. Respectez les distances minimales par rapport à la cuisson (65 cm pour une cuisinière électrique, 75 cm pour une gazinière). Fixez-la solidement au mur ou sous un meuble.

Comment nettoyer les filtres à graisse ?

Les filtres en aluminium se nettoient au lave-vaisselle ou à la main avec de l'eau savonneuse. Laissez-les sécher avant de les remettre en place. Nettoyez-les tous les mois.

Faut-il un filtre à charbon pour cette hotte ?

En mode recyclage, oui. Le filtre à charbon est optionnel et se change tous les 3 à 6 mois. En mode extraction, il n'est pas nécessaire.

Comment changer les ampoules LED ?

Débranchez la hotte. Retirez le diffuseur lumineux en le déclipsant ou en dévissant. Remplacez la LED par une ampoule de même type et puissance (2 x LED).

Que faire si la hotte ne fonctionne pas ?

Vérifiez l'alimentation électrique, le fusible ou le disjoncteur. Assurez-vous que le clapet anti-retour n'est pas bloqué. Si le moteur est silencieux, contactez le service après-vente.

Quelle est la puissance sonore de la hotte ?

Le niveau sonore est d'environ 65 dB en vitesse maximale, ce qui correspond à une conversation normale.

Peut-on utiliser la hotte en mode recyclage sans sortie extérieure ?

Oui, la hotte peut fonctionner en recyclage. Il faut installer un filtre à charbon actif. L'air est filtré et renvoyé dans la cuisine.

Comment régler la vitesse d'extraction ?

Utilisez les boutons mécaniques : généralement 3 vitesses. La vitesse 1 pour une cuisson douce, la vitesse 3 pour les odeurs fortes.

Où trouver la notice d'utilisation ?

La notice est disponible gratuitement en téléchargement PDF sur le site notice-facile.com. Vous pouvez également la demander par email.

Comment entretenir l'extérieur de la hotte ?

Nettoyez régulièrement la surface avec un chiffon humide et un détergent doux. N'utilisez pas de produits abrasifs qui rayent l'acier inoxydable.

MODE D'EMPLOI ZHC 94 X ZANUSSI

12a 6 Viti 4,2 x 44,4

12c 6 Viti 2,9 x 9,5

Q.tà Documentazione

Si vous suivez attentivement les recommandations contenues dans ce mode d'emploi, votre hotte restera toujours efficace, et fournira constamment les mêmes performances.

SOMMAIRE

CONSEILS ET SUGGESTIONS 17

CARACTERISTIQUES 18

INSTALLATION 19

UTILISATION 21

ENTRETIEN 22

INSTALLATION

- Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.

- La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.

- Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.

- Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.

- Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.

- Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).

- Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

- La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.

- Ne jamais utiliser abusivement la hotte.

- Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.

- Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.

- Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.

- La hotte ne doit pas être utilisée par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

ENTRETIEN

- Avant de procéder à toute opération d'entretien, retirer la hotte en retirant la fiche ou en actionnant l'interrupteur général.

- Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée.

- Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

Réf. Q. té Composants de Produit

1 1 Corps Hotte équipé de:Comandes, Lumière,Groupe Ventilateur,Filtres

2 1 Cheminée Télescopique formée de :

2.1 1 Cheminée Supérieure

2.2 1 Cheminée Inférieure

9 1 Flasque de Réduction ∅ 150-120 mm

14.1 2 Rallonge Raccord Sortie Air

15 1 Raccord Sortie Air

Réf. Q. té Composants pour l'installation

7.2.1 2 Brides Fixation Cheminée Supérieure

1 Manuel d'instructions

1 Garantie

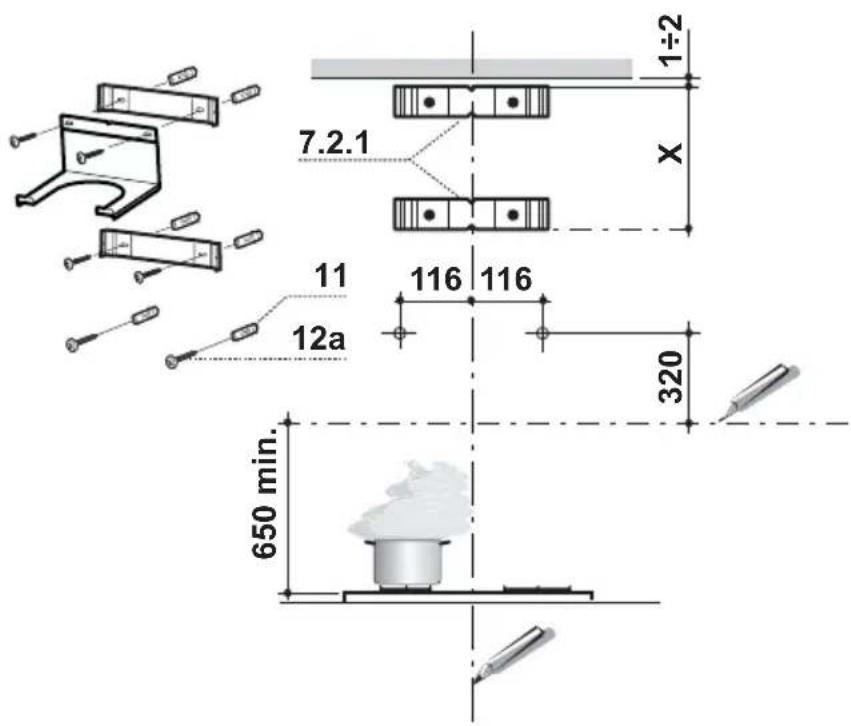

Perçage Paroi et Fixation Brides

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 320 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côté opposé.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer la bride inférieure 7.2.1 en utilisant les vis 12a (4,2 x 44,4) fournies.
• Fixer ensemble la bride supérieure 7.2.1 et le support 7.3 en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hotte, en laissant un espace de 5-6 mm entre le mur et la tête de la vis.

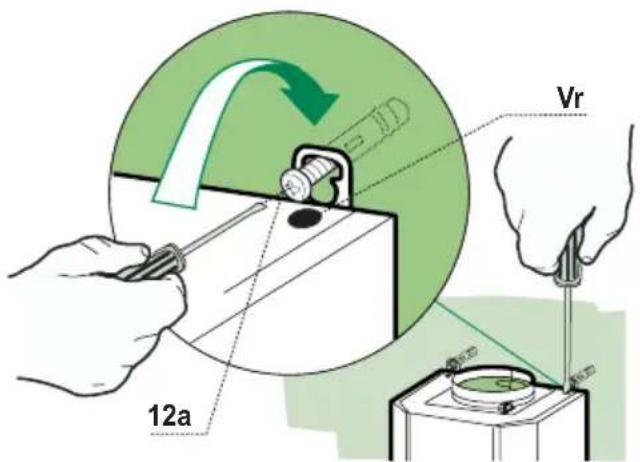

Montage Corps Hotte

• Avant d'accrocher le corps hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps hotte.
• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps hotte.

Branchements

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120 mm, au choix de l'installateur.

• En cas de branchement avec un tube de 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

SORTIE AIR VERSION FILTRANTE

• Insérer le raccord 15 dans le support 7.3.
• Insérer latéralement les rallonges raccord 14.1 sur le raccord 15.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical.
• Brancher le raccord 15 à la sortie du corps de la hotte avec un tube rigide ou flexible de ø 150 ou 120 mm, selon le choix de l'installateur.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

- Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.

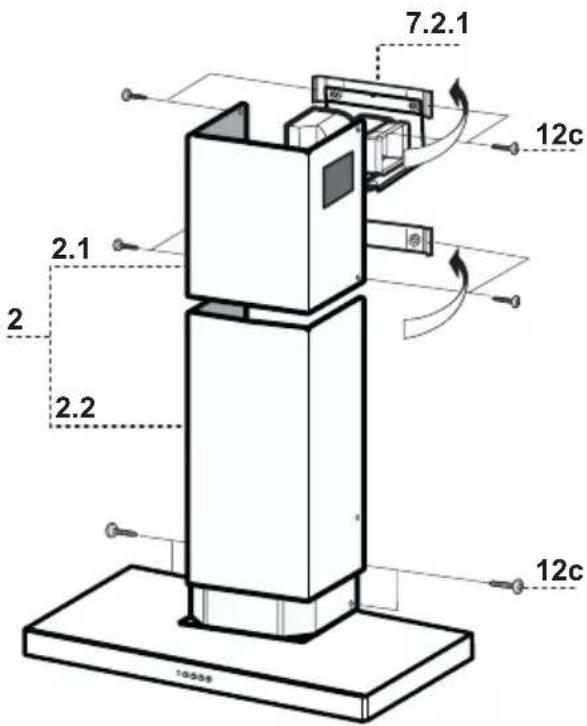

Cheminée supérieure

• Elargir légèrement les deux bords latériaux, et les accrocher derrières les brides 7.2.1 ; refermer jusqu'à la butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.
• S'assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.

Cheminée inférieure

• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps hotte, à l'aide des deux 2 vis 12c fournies.

UTILISATION

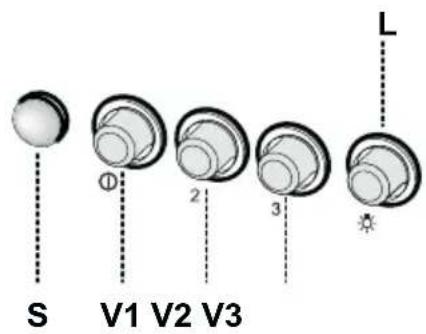

Tableau de commande

L Lumières Allume et éteint l'installation de l'éclairage.

S Del Del allumage Moteur.

V1 Moteur Met en marche et à l'arrêt le moteur aspiration à vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.

V2 Vitesse Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

V3 Vitesse Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

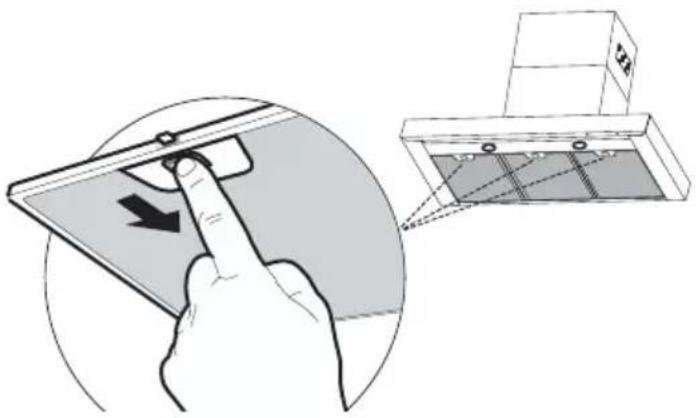

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Lampe à incandescence de 40 W.

• Retirer la vis qui fixe le Support éclairage.
  • Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques.
• Remonter le Support éclairage.

Cet équipement est conforme à la norme européenne sur la basse tension C.E.E. 73/23 relative à la sécurité électrique et aux normes européennes: C.E.E. 89/336 relative à la compatibilité électromagnétique et C.E.E. 93/68 relative au marquage CE.
