ZHC 94 X - Exaustor ZANUSSI - Manual de utilização gratuito

Tipo de produto	Exaustor decorativo
Marca	Zanussi
Modelo	ZHC 94 X
Dimensões (L x P x A)	90 cm x 50 cm x 60 cm
Peso	12 kg
Alimentação	220-240 V, 50 Hz
Potência do motor	200 W
Fluxo de ar	600 m³/h
Nível de ruído	65 dB
Tipo de controle	Botões mecânicos
Iluminação	2 x LED
Filtro	Filtro de gordura em alumínio, filtro de carvão opcional
Funções	Extração, recirculação
Manutenção e limpeza	Limpeza regular dos filtros; superfície limpa com um pano macio
Segurança	Proteção das lâmpadas
Peças sobressalentes	Filtros, lâmpadas, motor disponíveis
Informações gerais	Manual de instruções disponível online

Perguntas frequentes - ZHC 94 X ZANUSSI

Como instalar o exaustor Zanussi ZHC 94 X?

A instalação deve ser realizada por um profissional. Respeite as distâncias mínimas em relação ao fogão (65 cm para fogão elétrico, 75 cm para fogão a gás). Fixe-o firmemente na parede ou sob um móvel.

Como limpar os filtros de gordura?

Os filtros de alumínio podem ser limpos na máquina de lavar louça ou à mão com água e sabão. Deixe-os secar antes de recolocá-los. Limpe-os todos os meses.

É necessário um filtro de carvão para este exaustor?

No modo recirculação, sim. O filtro de carvão é opcional e deve ser trocado a cada 3 a 6 meses. No modo extração, não é necessário.

Como trocar as lâmpadas LED?

Desligue o exaustor. Remova o difusor de luz destacando-o ou desparafusando-o. Substitua a LED por uma lâmpada do mesmo tipo e potência (2 x LED).

O que fazer se o exaustor não funcionar?

Verifique a alimentação elétrica, o fusível ou o disjuntor. Certifique-se de que a válvula de retenção não está bloqueada. Se o motor estiver silencioso, entre em contato com o serviço de assistência.

Qual é o nível de ruído do exaustor?

O nível de ruído é de aproximadamente 65 dB na velocidade máxima, o que corresponde a uma conversa normal.

Pode-se usar o exaustor no modo recirculação sem saída externa?

Sim, o exaustor pode funcionar em recirculação. É necessário instalar um filtro de carvão ativado. O ar é filtrado e devolvido à cozinha.

Como ajustar a velocidade de extração?

Use os botões mecânicos: geralmente 3 velocidades. A velocidade 1 para cozimento suave, a velocidade 3 para odores fortes.

Onde encontrar o manual de instruções?

O manual está disponível gratuitamente para download em PDF no site notice-facile.com. Você também pode solicitá-lo por email.

Como cuidar da parte externa do exaustor?

Limpe regularmente a superfície com um pano úmido e detergente suave. Não use produtos abrasivos que riscam o aço inoxidável.

MANUAL DE UTILIZADOR ZHC 94 X ZANUSSI

Ex.ma Senhora, Ex.mo Senhor,

Se respeitar atentamente as recomendações

contidas neste Manual de Instruções,

o seu exaustor manter-se-á eficiente durante muito tempo

e permitir-lhe-á obter sempre

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.

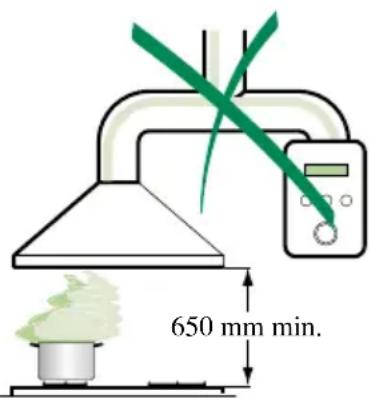

• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.
• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida por combustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.

USO

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.
• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
• O exaustor não deve ser utilizado por crianças ou por pessoas não devidamente habilitadas à sua utilização correcta.

MANUTENÇÃO

• Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.

Ref. Qtd Componentes do produto

11 Corpo do exaustor equipado com:Comandos,iluminação,grupo do ventilador e filtros

2 1 Chaminé telescópica formada por:
2.1 1 Chaminé superior
2.2 1 Chaminé inferior
9 1 Flange de redução ø 150-120 mm
14.1 2 Extensão de conexão da saída de ar
15 1 Conexão da saída de ar

Ref. Qtd Componentes de instalação

7.2.1 2 Suportes de fixação da chaminé superior
7.3 1 Suporte de Sustentação da Conexão
11 6 Buchas
12a 6 Parafusos 4,2 x 44,4
12c 6 Parafusos 2,9 x 9,5

Qtd Documentação

1 Manual de Instruções
1 Garantia

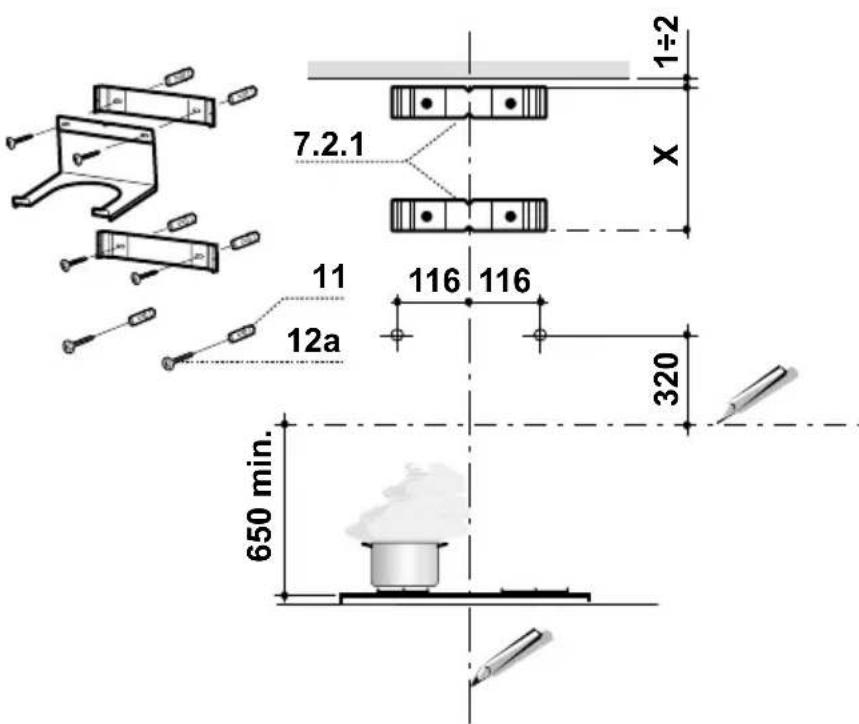

Perfuração da parede e fixação dos suportes

Marque na parede:

• uma linha vertical que vá até ao tecto ou ao limite superior, ao centro da zona destinada à montagem do exaustor:
• uma linha horizontal a, pelo menos, 650 mm de distância acima da placa do fogão.
  Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do tecto ou do limite superior, alinhando o centro deste (entalhes) sobre a linha de referência vertical.

• Marque os centros dos furos do suporte.

- Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior fornecida de série), alinhando o seu centro (entalhes) sobre a linha de referência vertical.

- Marque os centros dos furos do suporte.

- Marque, com indicado, um ponto de referência a 116 mm de distância da linha de referência vertical, e 320 mm acima da linha de referência horizontal.

- Repita esta operação do lado oposto.

- Fure os pontos marcados com ø 8 mm.

- Introduza as buchas 11 nos furos.

- Fixe o Suporte inferior 7.2.1 utilizando os Parafusos 12a (4,2 x 44,4) fornecidos com o aparelho.

- Fixe juntos os Suportes superior, 7.2.1, e de Sustentação da conexão, 7.3, utilizando os dois parafusos 12a (4,2 x 44,4) fornecidos com o aparelho.

- Aperte dois dos parafusos 12a (4,2 x 44,4) que acompanham o aparelho, nos orifícios de fixação da estrutura do exaustor, deixando um espaço de 5-6 mm entre a parede e a cabeça do parafuso.

• Antes de prender o corpo do exaustor, aperte os 2 parafusos Vr situados nos pontos de fixação do corpo do exaustor.
• Prenda o corpo do exaustor nos parafusos 12a previamente colocados.
• Aperte os parafusos de suporte 12a definitivamente.
• Opere com os parafusos Vrpara nivelar o corpo do exaustor.

Ligações

SAÍDA DO AR PARA A VERSÃO ASPIRANTE

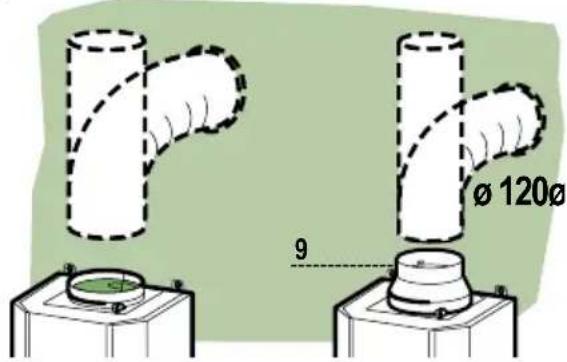

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ø150 ou 120 mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de ø120 mm, instale a flange de redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
• Tire os filtros anti-odor de carvão activo, se presentes.

SAÍDA DO AR PARA A VERSÃO FILTRANTE

• Introduza a conexão 15 no suporte de sustentação 7.3.
• Introduza lateralmente as extensões de conexão 14.1 na conexão 15.
• Assegure-se de que a saída das extensões de conexão 14.1 está na posição correspondente às bocas da chaminé, tanto na horizontal, como na vertical.
• Ligue a conexão 15 à saída da estrutura do exaustor utilizando um tubo rígido ou flexível de ø150 ou 120 mm. Deixamos a decisão à descrição do instalador.
• Certifique-se da presença do filtro anti-odor de carvão activo.

LIGAÇÃO ELÉCTRICA

- Ligue o exaustor à rede de alimentação eléctrica intercalando um interruptor bipolar com abertura mínima entre os contactos de 3 mm.

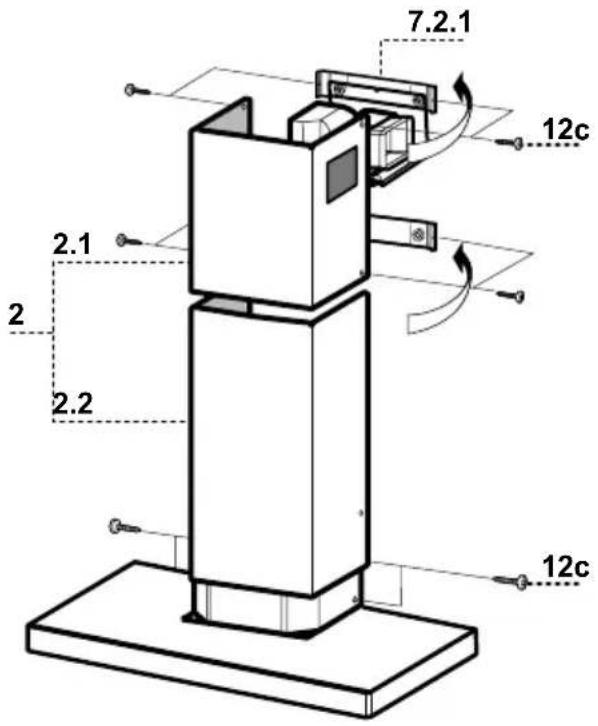

Chaminé superior

• Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e volte a fechá-las completamente.
• Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.
• Assegure-se de que a saída das extensões de conexão coincide com as embocaduras da chaminé

Chaminé inferior

• Alargue ligeiramente as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo completamente.
• Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

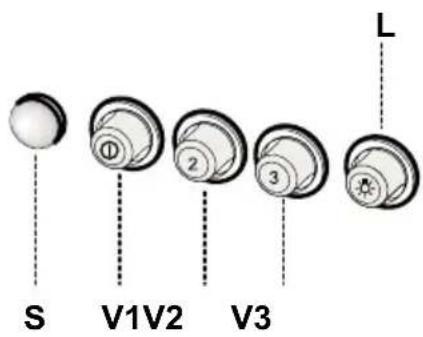

Quadro de comandosz

L Luzes Liga e desliga a Iluminação

S Led Led de ligação do motor.

V1 Motor Liga e desliga o motor de aspiração à velocidade mínima. É a velocidade indicada para troca de ar contínua, muito silenciosa, em caso de produção de pouca quantidade de vapor de cozedura.

V2 Velocidade Velocidade média, indicada para a maior parte das condições de uso vista a excelente relação entre o débito do ar tratado e o nível de ruído.

V3 Velocidade Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados.

MANUTENÇÃO

Filtros antigordura

LIMPEZA DOS FILTROS METÁLICOS ANTIGORDURA AUTOPORTANTES

Podem ser lavados em máquinas de lavar louça. A operação de lavagem deve ser feita quando de 2 em 2 meses de utilização, com maior frequência se o aparelho for utilizado com muita intensidade.

• Tire os filtros um por vez abrindo os respectivos engates.
• Lave os filtros evitando dobrá-los e deixe-os secar antes de os reinstalar.
• Reinstale-os lembrando-se de manter a pega virada para a parte visível exterior.

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVO

Não pode ser lavado e não é regenerável, devendo ser substituído quando de 4 em 4 meses de utilização; com maior frequência se o aparelho for utilizado com muita intensidade.

• Tire os filtros metálicos antigordura.
• Remova o filtro anti-odor de carvão activo saturado, conforme indicado.
• Monte o filtro novo prendendo-o na sua sede.
• Reinstale os filtros metálicos antigordura.

SUBSTITUIÇÃO DAS LÂMPADAS

Lâmpadas incandescentes de 40 W

• Extraia o parafuso que está a fixar a cobertura da lâmpada.
• Puxe a cobertura da lâmpada para baixo.
• Desatarraxe as lâmpadas e substitua-as por novas de características iguais.
• Monte de novo a cobertura da lâmpada operando pela ordem de sucessão inversa.

Este aparelho está conforme a norma européia sobre baixa tensão C.E.E. 73/23 referente à segurança elétrica e às normas européias, C.E.E. 89/336 referente à compatibilidade eletromagnética e C.E.E. 93/68 inerente à marcação CE
